母线差动保护作业指导书
400V母线PT保护检修作业指导书
工作任务单
页数：1/8
设备名称：
1．检修类别：□ A级 □ B级 □ C级 □ 其它
计划检修时间： 年 月 日 至 年 月 日
2．工作许可：
□需要单独办理工作票
□电气第一种工作票 □电气第二种工作票
□热力第一种工作票 □热力第二种工作票
□动火工作票
□该设备所属系统已办工作票，不需要单独办理工作票
□6.5400V保安PT回路改造为PT测控保护装置；
见证点W－２
□6.6装上校验合格的仪表；恢复二次接线；
□6.7用万用表在端子排上测量电压回路电阻，防止PT回路短路
□6.8传动试验：
□保护逻辑正确。
□集控室信号报警正确。
□低电压保护回路正确。
□检查恢复所有拆过的二次线，检查并复归所有信号继电器的掉牌。
停工待检点H－１
技术记录表
页数：5/8
见400V PT检修《继电保护检验报告》
工作负责人签名
异常/不符合项报告单
页数：6/8
设备编号：
设备名称：
工作票号：
检修单位
不符合情况描述：
姓名
日期
编写
审查
处理意见：
□修理□返工□更换
□改造□保持原状态
是否变更工作量：是□否□
是否变更检修费用：是□否□
姓名
日期
编写
综合保护插件
5.3消耗性材料：
序号
名称
型号、规格
数量
备注
□1.
毛刷
3
□2.
抹布
2
□3.
滤网
2
5.4工器具：
序号
工器具名称
型号、规格
智能变电站母线保护(双母线)标准化作业指导书
智能变电站220kV母线保护调试作业指导书批准:审核:编写：作业负责人：目次1. 应用范围 (1)2。
引用文件 (1)3。
工作流程图 (1)4. 调试前准备 (1)4。
1 准备工作安排 (1)4.2作业人员要求 (2)4.3试验仪器及材料 (3)4。
4危险点分析与预防控制措施 (3)5。
单体调试 (4)5.1 电源和外观检查 (4)5.2 绝缘检查 (5)5。
3 配置文件检查 (6)5.4光纤链路检查 (6)5。
5 SV输入检查 (7)5.6 GOOSE开入开出检查 (8)5。
7保护校验 (9)6. 分系统功能调试 (12)6.1 SV整组 (12)6。
2 GOOSE整组 (12)6。
3 站控层功能测试 (13)7. 带负荷测试 (14)8. 竣工 (14)附录:调试报告 (15)1.应用范围本指导书适用于国家电网公司智能变电站220kV母线保护现场调试工作，规定了现场调试的准备、调试流程图、调试方法及标准和调试报告等要求.本指导书中所涉及的接线形式为双母线接线，其余接线形式下的同电压等级母线保护调试可参照执行。
2.引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用，而构成为本作业指导书的条文.本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性.GB 14285 继电保护和安全自动装置技术规程GB/T 15147 电力系统安全自动装置设计技术规定DL/T 478 继电保护和安全自动装置通用技术条件DL/T 587 微机继电保护装置运行管理规程DL/T 769 电力系统微机继电保护技术导则DL/T 782 110kV及以上送变电工程启动及竣工验收规程DL/T 860 变电站通信网络和系统DL/T 995 继电保护及电网安全自动装置检验规程Q/GDW 175 变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Q/GDW 267 继电保护和电网安全自动装置现场工作保安规定Q/GDW 441 智能变电站继电保护技术规范Q/GDW 396 IEC 61850工程继电保护应用模型Q/GDW 689 智能变电站调试规范Q/GDW 431 智能变电站自动化系统现场调试导则Q/GDW 414 变电站智能化改造技术规范Q/GDW 426 智能变电站合并单元技术规范Q/GDW 428 智能变电站智能终端技术规范智能变电站标准化调试规范国家电网安监〔2009〕664号国家电网公司电力安全工作规程(变电部分）3.工作流程图根据调试设备的结构、校验工艺及作业环境，将调试作业的全过程划分为以下校验步骤顺序，见图1。
SG-B750母线保护检验作业指导书
编号：Q/xxx SG-B750保护检验作业指导书修试管理处继电保护班、/. —前言为进一步加强锡盟电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》 ( DL/T800-2001 )为基础，参照国家电网公司标准化作业指导书 (范本)编写。
本作业指导书指导现场标准化作业。
同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。
本作业指导书起草人：包闰元、闫欣雷本作业指导书审核人：康宁、刘向波本作业指导书自发布之日起执行。
第1 页共12 页1范围 1 . 1本作业指导书适用于SG-B750微机保护线路成套继电保护装置的检验作业。
1. 2作业目的是对SG-B750线路成套继电保护装置运行过程中的周期性全部检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2. 1《国家电网公司电业安全工作规程》2 . 2 GB 5.325.31-2001 《继电器及继电保护装置基本试验方法》2 .3 GB /T14285-2005.3 《继电保护和安全自动装置技术规程》2 . 4 GB/T 15145-2001《微机线路保护装置通用技术条件》2 . 5 DL 45.38-2001《静态继电保护及安全自动装置通用技术条件》2 . 5.3 DL/T 559-94 220--500kV 《电网继电保护装置运行整定规程》2 . 5.3 DL/T 5.324-1995.3 《继电保护微机型试验装置技术条件》2 . 8 DL/T 995-2005.3 《继电保护和安全自动装置检验规程》3检修前准备：3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表3.5材料3.6危险点分析3.7安全措施4. SG-B750保护全部检验流程图5.作业程序及作业标准5.1开工5.2检验电源的使用5.3检修验内容和检验方法5.3.1保护屏检查及清扫保护屏后应清洁无尘，接线应无机械损伤，端子压接应紧固5.3.2装置插件外观检查5.3.2.1检查内容及检查方法(1)检查装置内外部是否清洁无积尘；清扫电路板及盘内端子排上的灰尘。
SG-B750母线保护检验作业指导书
编号：Q/×××SG-B750保护检验作业指导书修试管理处继电保护班前言为进一步加强锡盟电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书指导现场标准化作业。
同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。
本作业指导书起草人：包闰元、闫欣雷本作业指导书审核人：康宁、刘向波本作业指导书自发布之日起执行。
1范围1．1本作业指导书适用于SG-B750微机保护线路成套继电保护装置的检验作业。
1．2作业目的是对SG-B750线路成套继电保护装置运行过程中的周期性全部检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 《国家电网公司电业安全工作规程》2．2 GB 5.325.31-2001《继电器及继电保护装置基本试验方法》2．3 GB /T14285-2005.3《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 45.38-2001《静态继电保护及安全自动装置通用技术条件》2．5.3 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2．5.3 DL/T 5.324-1995.3《继电保护微机型试验装置技术条件》2．8 DL/T 995-2005.3《继电保护和安全自动装置检验规程》3检修前准备：3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表3.5材料3.6危险点分析3.7安全措施4. SG-B750保护全部检验流程图5.作业程序及作业标准5.1开工5.2检验电源的使用5.3检修验内容和检验方法5.3.1保护屏检查及清扫保护屏后应清洁无尘，接线应无机械损伤，端子压接应紧固5.3.2 装置插件外观检查5.3.2.1 检查内容及检查方法(1) 检查装置内外部是否清洁无积尘；清扫电路板及盘内端子排上的灰尘。
母线差动及其保护的安全合理运行范本
母线差动及其保护的安全合理运行范本母线差动保护系统是电力系统中的重要保护装置之一，其功能是检测母线两侧的电流差异并迅速切除故障电源，保护母线的安全运行。
本文将详细介绍母线差动保护的原理、构成及其安全合理运行范本。
一、母线差动保护的原理母线差动保护原理是基于电流平衡原理。
当电气系统中的母线正常运行时，母线两侧的电流应该是平衡的。
一旦系统中存在故障，例如短路故障，导致母线两侧的电流不平衡，差动保护系统就会检测到这种差异，并迅速切除故障电源，保护母线的安全运行。
二、母线差动保护的构成母线差动保护系统通常由以下几个部分组成：1. 电流互感器：用于测量母线两侧电流的大小和方向，并将信号传递给差动继电器进行比较和判断。
2. 差动继电器：负责接收电流互感器传递的信号，并进行比较和判断。
当检测到母线上存在电流差异时，差动继电器会触发相关的保护动作，切除故障电源。
3. 保护触发装置：差动继电器触发后，会通过保护触发装置切除故障电源，常见的方式有断路器、隔离开关等。
三、母线差动保护的安全合理运行范本为了保证母线差动保护系统的安全合理运行，需要遵循以下范本：1. 布置合理的电流互感器：电流互感器的布置位置对母线差动保护装置的性能具有很大影响。
应该选择合适的位置，确保电流互感器对母线两侧的电流能够准确测量，并具备较好的动态响应能力。
2. 选择可靠的差动继电器和保护触发装置：差动继电器和保护触发装置是母线差动保护系统的核心部分，需要选择性能可靠、运行稳定的设备。
对于差动继电器，可以考虑使用多重冗余系统，提高系统的可靠性。
3. 设定合理的动作阈值：差动保护系统的动作阈值应根据实际需求进行合理设定。
过高或过低的动作阈值都会导致误动或误保护，影响系统的正常运行。
一般情况下，动作阈值应该在整定电流的80%到120%之间设定。
4. 定期检查和维护：母线差动保护系统定期检查和维护的重要性不可忽视。
应定期进行差动保护系统的检查和测试，确保设备和装置的正常运行。

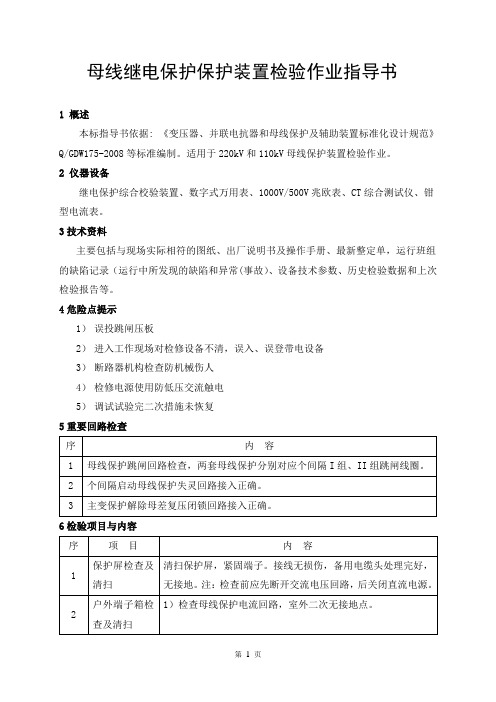

母线继电保护装置检验作业指导书
母线继电保护保护装置检验作业指导书1 概述本标指导书依据: 《变压器、并联电抗器和母线保护及辅助装置标准化设计规范》Q/GDW175-2008等标准编制。
适用于220kV和110kV母线保护装置检验作业。
2 仪器设备继电保护综合校验装置、数字式万用表、1000V/500V兆欧表、CT综合测试仪、钳型电流表。
3技术资料主要包括与现场实际相符的图纸、出厂说明书及操作手册、最新整定单，运行班组的缺陷记录（运行中所发现的缺陷和异常(事故）、设备技术参数、历史检验数据和上次检验报告等。
4危险点提示1）误投跳闸压板2）进入工作现场对检修设备不清，误入、误登带电设备3）断路器机构检查防机械伤人4）检修电源使用防低压交流触电5）调试试验完二次措施未恢复5重要回路检查6检验项目与内容7工作结束内容与要求1）工作负责人应会同工作人员检查试验记录,严禁有漏试项目。
2）全部工作完毕，拆除所有试验接线（应先拆开电源侧）。
3）工作负责人监督工作班成员按安全措施票恢复安全措施，全部设备及回路应恢复到工作开始前状态。
4）清扫、整理作业现场，清点工具及回收材料。
5）装设防雨、防泄漏、防飞扬等设施，并有消防等应急安全防范设施，且有醒目的标识。
6）工作负责人在检修试验记录上详细记录本次工作所校验项目、发现的问题、试验结果和存在的问题等。
7）经值班员验收合格，并在检验记录单上各方签字后，办理工作票终结手续。
8 带负荷测试1）在负荷电流不小于10%In(额定电流）时进行。
2）记录有功P和无功Q的数值，用公式Φ＝tg－1（|Q|/|P|）计算功率因数。
3）测量二次电压、电流的幅值和相位，以实际负荷为基准，检验电压、电流互感器变比是否正确，核对交流电压和交流电流之间的相位关系，应符合一次潮流走向。
4）检查母线保护大差、I母、II母小差差流。
5）测试母线保护屏个间隔N回路电流。
母线继电保护装置外部检验单母线继电保护装置定值检验单母线继电保护装置整组检验单检验人：审核人：年月日。
BP-2B微机母线保护装置现场调试作业指导书(14).
目录1 概述 (1)2 应用范围 (1)3 引用标准 (1)4调试所用的仪器设备 (2)5试验条件 (2)6试验方法 (2)7 安全措施 (10)BP-2B微机母线保护装置现场调试作业指导书１概述BP-2B微机母线保护装置是深圳南京自动化研究所、深圳南瑞科技有限公司产品。
适用于500KV及以下电源等级，包括单母线、单母分段、双母线、双母分段以及一个半接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。
其保护可以实现母线差动保护、母联充电保护、母联国流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
本作业指导书规定了BP-2B 微机母线保护装置在新建及改扩建工程、生产运行设备全部检验及部分检验项目，规定了检验方法、检验过程及记录表格。
应用中一般应严格按本作业指导书执行；特殊情况下，可根据工程实际情况对检验项目作适当的调整。
２应用范围本作业指导书只适应于BP-2B微机母线保护装置的现场调试，不适应其他装置，也不能代替BP-2B微机母线保护装置出厂实验或动模试验。
新安装装置的检验应按本作业指导书的全部检验项目进行；定期全部检验，按标有★号及△号的项目进行；定期部分检验按标有△号的项目进行。
３引用标准a中华人民共和国原水利电力部颁发的《继电保护及电网安全自动装置检验条例》（87）水电电生字第108号。
b中华人民共和国电力工业部颁发的《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）。
c中华人民共和国行业标准DL408-91《电业安全工作规程》（发电厂和变电所电气部分）。
d中华人民共和国电力行业内部标准《火电工程调整试运质量检验及评定标准》（1996年版）。
e项目合同的合同附件《技术协议》。
f电力建设施工及验收规范。
g BP-2B微机母线保护装置生产厂家的技术说明书及图纸，技术要求。
h设计院的施工图。
４调试所用的仪器设备试验仪器一般应用三相式微机保护试验仪，试验仪器应每年进行一次精度检验，精确度应满足0.5级的部颁要求。
母差保护——BP-2B运行使用说明V1.02
3
3.1
各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。带制动特性的差动继电器（亦即比率差动继电器），采用一次的穿越电流作为制动电流，以克服区外故障时由于电流互感器（以下称TA）误差而产生的差动不平衡电流，在高压电网中得到了较为广泛的应用。BP系列母差保护以此为基础，结合微机数字处理的特点，发展出以分相瞬时值复式比率差动元件为主的一整套电流差动保护方案。下述各元件判据除非特别说明，都是分相计算，分相判别。
2
2.1
直流电压：220V，110V允许偏差：-20% ~ +15%
交流电压：100/√3 V
交流电流：5A，1A
频率：50HZ
打印机工作电压：交流220V
2.2
直流电源回路：< 50W（常态）
< 75W（保护动作瞬间）
交流电压回路：<0.5VA/相
交流电流回路：< 1 VA/相(In=5A)
<0.5VA/相(In=1A)
图3.1复式比率差动元件动作特性
可以参考下表确定复式比率系数Kr的取值，表中Ext为母线区内故障时流出母线的电流占总故障电流的百分比，此时判据应可靠动作；δ为母线区外故障时故障支路电流互感器的误差（其余支路电流互感器的误差忽略不计），此时判据应可靠不动作。注意，该表数据是仅就复式比率判据的推导所得。
出口保持时间:≧200ms；≧80ms (用于 接线时)
返回时间：< 40 ms
定值误差:<±5%
2.7
正常工作温度:0~40℃
极限工作温度: -10~50℃
母线差动及其保护的安全合理运行模版
母线差动及其保护的安全合理运行模版母线差动保护是电力系统中一种重要的保护手段，它能够及时准确地检测出母线上的故障，避免故障扩大和造成严重后果。
为了保证母线差动保护的安全合理运行，以下是一个模版，介绍了母线差动保护的工作原理、配置要求、参数设置及常见故障处理技巧。
第一部分：工作原理母线差动保护的工作原理是基于母线两端电流的差值来判断系统是否存在故障。
当母线上发生故障时，故障电流会导致两端电流不平衡，差流保护会通过比较两端电流的差值来检测到这种不平衡，并触发保护动作。
母线差动保护的核心是母线差动保护装置，它通过采集母线两端的电流信号，并进行差流计算和比较，实现对母线故障的快速检测和保护。
第二部分：配置要求1. 母线差动保护装置的配置应满足母线的保护需求，包括额定电流、短路容量等参数的要求。
2. 母线差动保护装置应与其他保护装置进行协调，确保在发生故障时，能够最快速地切除故障区域，并保证其他区域正常供电。
3. 母线差动保护装置应具备可靠的通信功能，能够与其他保护装置进行信息交互，实现对全系统的集中监控和保护。
第三部分：参数设置1. 母线差动保护装置的动作特性应根据母线的特点和工作要求进行合理的参数设置，包括差流动作值、时间延迟等。
2. 母线差动保护装置的参数设置应考虑系统的稳定性和可靠性要求，避免误动作和漏动作的发生。
3. 母线差动保护装置的参数设置应经过详细计算和仿真验证，确保能够在各种故障情况下准确可靠地进行保护动作。
第四部分：常见故障处理技巧1. 当母线差动保护装置发生误动作时，首先要检查差动保护装置的参数设置是否合理，如差流动作值是否过小或时间延迟是否过短。
2. 如发生实际母线故障时，差动保护装置未动作，首先要检查差动保护装置的接线是否正确，以及差动电流互感器等设备是否正常。
3. 若差动保护装置动作后仍存在故障信号，应及时检查母线的接线、接触器状态等，排除机械故障的可能。
4. 如差动保护装置频繁误动作或无法动作，应进行全面的检修和维护工作，包括对差流计算算法、差动保护装置硬件等进行检查和调试。
110KV母线差动保护
110KV母差保护1、保护配置及使用方法：1．1、110KV母差保护由一块母差保护屏组成。
1．2、110KV母线差动保护屏后空开说明：UK1：II母电压空开（三极）UK2：I母电压空开（三极）K1：母差保护电源（二极）K2：母差开关量（二极）1．3、110KV母线差动保护屏压板功能：1LP1 差动保护跳1#主变1LP4 差动保护跳东渡线1LP5 差动保护跳湖滨南1LP6 差动保护跳将军祠1LP7 差动保护跳鸿山线1LP8 差动保护跳禾祥线1LP17 差动保护母联1LP52 母联过流保护投入1LP53 大差退出1LP54 充电保护投入1．4、压板说明：1、每个开关单元在母差保护屏上均有一个块跳闸压板，在该开关单元投入运行前，必须检查这两块压板是否在投入状态。
2、“大差退出”压板1LP53：当两段母线并列运行时，本压板退出；当两段母线要分列运行前，应先投入此压板。
3、“母联过流投入”压板1LP52：？？4、“充电保护投入”压板1LP54：正常运行时应退出，充空母线前投入，充电完毕后退出此压板。
2、6 BP-2A微机母线保护装置说明2．1、装置简介本装置适用于500KV及以下各种接线方式母线，采用全封闭式结构，整套保护由一柜构成可满足24单元及以下主接线规模。
2．2、主要特点：(1)复式比率差动原理，在区内故障时无制动，在区外故障时则有极强的制动性。
(2)具有母线运行方式自适应能力，倒闸操作过程中，保护无需退出，并实时地无触点切换差动回路和出口。
(3)以大差动判别故障，各段母线小差动保证选择性，对运行方式无特殊限制。
(4)适用于任何按技术要求正确选型的保护CT，允许母线上各单元的CT变比、型号不一致，CT变比可又用户在现场设置。
(5)双微机系统，完全独立的差动元件和闭锁元件，保证装置安全可靠。
(6)具有串行通信接口，可与监控系统互联，完成信息远传及远控，实现综合自动化。
(7)可实时巡视所有电流，电压的幅值及相位，可实时巡查开关输入的状态，可记录最新的6次区内故障的信息，并打印输出故障波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
母线差动保护作业指导书 批准： 审核： 编写：
福建省第一电力建设公司调试所 1、总则 1. 1适用范围 220KV、110KV母线保护 1.2通则 1.2.1在检验前，工作负责人必须组织工作人员学习本作业指导书，要求理解和熟悉本作业指导书的内容。 1.2.2有关本作业指导书的说明： （1）本作业指导书中1n代表微机保护的端子号，整屏试验时，自行对应微机保护屏的端子号。 （2）本作业指导书中所提电流回路的具体要求数值，是按保护装置的额定电流为5A的条件拟定的，如保护装置的额定电流为1A，则使用本规程时需将所列的电流值除以5。 （3）本作业指导书不包括收发信机和载波机。 （4）本作业指导书适用于制造厂1992年以后出厂的产品。当回路有改变或与其他保护装置共回路、共继电器等时，应补充相应的检验项目。 （5）本作业指导书是在产品出厂合格的前提下编定的，因而在新安装时如无合格证，试验项目要增加工厂出厂检验的全部项目。其内容不包括在本作业指导书内。 （6）新安装检验工作开始前，首先要详细检查出厂试验记录所填写的项目与内容是否齐全，在证实所填写的内容符合要求之后，才可按本作业指导书顺序进行检验。 1.2.3为了保证检验质量，加快检验进度，执行本作业指导书时应注意如下问题： （1）所有的检验，都应在该元件或插件处于与实际安装位置相一致的状态下进行。 （2）各检查单位应具备专用的试验台（车）。 1.2.4为获得比较准确的数据，对所有特性试验中的每一点，应重复试验3次，其中每次试验的数值与整定值的误差应满足规定的要求。 1.2.5所有整定的检验，用模拟突然短路的方法，通入95%及105%的整定值进行检查。 1.2.6检验码必须与程序通知单一致。 1.2.7为防止损坏设备，应注意如下问题： （1）断开直流电后才允许插、拔插件。 （2）调试过程中发现有问题要先找原因，不要频繁更换芯片。必须更换芯片时，要用专用起拔器。应注意世片插入的方向，插入芯片后需经二人检查无误后，方可通电检验或使。 （3）检查中尽量不使用烙铁，如元件损坏等必须进行焊接时，要用内热式带接地线烙铁或烙铁断电后再焊接。替换的元件必须经老化筛选合格。 （4）打印机在通电状态下，不能强行转动走纸旋钮，走纸可通过打印机按键操作或停电后进行。 （5）用具有交流电源的电子仪器（如示波器、频率计算等）测量电路参数时，电子仪器测量端子与电源侧绝缘必须良好，仪器外壳应与保护装置在同一点接地。 （6）插、拔插件必须有措施，防止因人身静电损坏集成电路芯片。 1.2.8每块插件应注意防尘，以免出现接触不良的现象。 1.2.9检查本装置时，除具备本作业指导书外，还应具备下列必要的规程和资料： （1）《电力系统继电保护规定汇编》和《福建省电网继电保护检验规程》。 （2）与现场安装的微机保护装置实际状况一致的图纸及上一次的试验记录。 1.2.10加入装置的试验电压或电流，如无特殊说明，均指从屏端子排加入。 1.2.11试验时如列特殊说明，所加直流电源均为额定值。 1.2.12 本作业指导书中所用的误差百分值计算式为
%100最小数值最小数值最大数值误差百分值 本作业指导书中所用的离散值计算式为 %100平均值最小数值最大数值离散值 本作业指导书中所用的动作误差值为 %100整定值整定值每次实测值动作误差值 2、母线保护的基本配置： 母线保护的一般配置如下： 2.1母线差动保护 2.2失灵保护出口 2.3母联死区保护 2.4母联充电保护 2.5复合电压闭锁 2.6 CT断线闭锁及告警 2.7 PT断线告警 3、母线保护调试步骤方法及注意点： 3.1保护装置的调试 3.1.1外观检查 A、装置的硬件配置、标注及接线等应符合图纸要求。 B、护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置正确。 C、检查保护装置的背板接线有无断线、短路和焊接不良等现象，并D、检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。 E、核查逆变电源插件的额定工作电压。 F、电子元件、印刷线路、焊点等导电部分与金属框架间距应大于3mm。 G、保护装置的各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形现象。 H、各插件应插、拔灵活，各插件和插座之间定位良好，插入深度合适。 I、保护装置的端子排连接应可靠，且标号应清晰正确。 切换开关、按钮、键盘等应操作灵活、手感良好。 J、各部件应清洁良好。 3.1.2硬件跳线检查 根据整定要求，对硬件跳线进行设置和检查 3.1.3绝缘电阻及介质强度检测 A、回路绝缘电阻检测。采用1000V摇表分别测量务组回路间及各组回路对地的绝缘电阻，绝缘电阻均应大于10MΩ。 B、二次回路的绝缘电阻检测。在保护屏端子排队处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接点拆开，用1000V摇表测量整个回路对地的绝缘电阻，其绝缘电阻应大于1.0MΩ. 3.1.4逆变电源的检验 断开保护装置跳闸出口连接片. 试验用的直流电源应经专用双极闸刀，并从保护屏端子排上的端 子接入。屏上其他装置的直流电源开关处于断开状态。 3.1.5通电初步检验 （1） 护装置通电自检 合上保护装置电源,装置通过自检查,若正常,则各信号指示灯及面板显示应正常。若不正常，则应根据厂家设置技术使用说明书查找原因进行解决。 （2）检验键盘 在保护装置正常运行状态下，检验各按键的功能。 （3）打印机自检 将打印机与微机保护装置的通信电缆连接好（接保护装置FF通信接口）。将打印机的打印纸装上，并合上打印机电源。保护装置在运行状态下，按保所柜（屏）上的“打印”按钮，打印机便自动打印出保护装置的动作报告、定值报告和自检报告，表明打印机与微机保护装置联机成功。 （4）软件版本和程序校验码的核查 A、首先核对自检报告上打印出来的软件版本号是否为所要求的软件版本号。 B、据设备使用说明书调出程序校验码和程序形成时间应核对程序校验码均正确。 C、时钟的整定与校核 D、时钟的整定。根据设备使用说明书对时钟时间进行整定。并注意观察每24h小时，误差应小于10s。 E、时钟的失电保护功能检验，时钟整定好以后，通过断、合逆变电源开关的方法，检验在直流消失一段时间的情况下，走时仍然应准确。 3.1.6定值整定 （1）值的整定。根据设备使用说明书和定值单对装置进行整定，并检验定值的合理性，对于不合理的定值应向有并部门提出，协调解决。（当定值输入结束，应打印出来，以便校对）。如果有几套定值需要整定，则应在分别整定不同的定值区内。 （2）整定值的失电保护功能检验。断、合逆变电源开关，保护装置的整定值在直流电源失电后不应丢失或改变。 3.1.7开关量输入回路检验 根据调试大纲对开关时输入回路进行检查。 3.1.8 功耗测量 （1） 交流电压回路功耗测量 拆除外回路的电压线，在保护屏端子上分别加A、B、C相电压 （额定值），并在该回路中串接电流表，测出每项交流电压回路的电流值，根据S=UI计算出各相交流电压回路的功耗，要求交流电压回路每项功耗基本平衡，并应小于装置技术说明书上所规定的值。 （2）交流电流回路功耗测量 断开电流端子的连接片，在保护屏上端子排上分别往装置内部通过A、B、C三相电流（额定值），然后分别用电压表测量每相交流电流回路的电压值，根据S=UI，计算出各相交流电流回路的功耗，要求各相功耗基本平衡，并应小于装置技术说明书上所规定的值。 (3)直流回路功耗测量 在微机保护装置的直流电源输入回路中串按一只直流电流表在装置正常工作状态和最大负载（保护动作）状态下分别测量直流电压和直流电流，根据P=UIcosφ（φ=0°）得出装运直流功耗，应满足装置技术说明书的规定。 3.1.9模数变换系统检验 （1）电压回路模数变换系统检验 断开外部电压线，并退出各保护功能压板和出口压板，在保护屏端子上往A、B、C线路电压通道中加入0、10、20、30、50、60V电压，在装置采样模块中，读取采样值，要求幅值误差不大于5%，相角误差不大于 0. 3°。 （2）电流回路模数变换系统检验 断开电流端子连接片，并退出各保护功能压板和出口压板，在 保护屏端了子上往各电流通道中加入电流1、2、3、4、5、10A，在装置采样模块中读取采样值，要求幅值误差不大于5%，相角误差不大于3°，要求零漂不大于0.01IN。 注：当装置中相位比较以A相电压为准时，则在进行相位检验时均应在A相电压通道中加入基准电压。 3.1.10 保护定值校验 A、母线差动保护 倒闸时，母线故障（见3）假定母线运行方式如（图一），投入差动相关压板和软控制字。
①模拟D1点故障，往#1回路中施加故障电流I1，使得I1>Iφ，此时母差应可靠动作，首先切除LK，随后切除所有持在I母上的设备。 ②模拟D2点故障，往#2回路中加故障电流I2，使I2>Id,此时母差应可靠动作，首先切LK，随及切除所有挂在II母上的设备。 ③模拟D3点故障，往#1回路中施加故障电流I1，往#2、#3、#4回路中分别施加I2 、I3、I4，使得I2、I3、I4与I1及间且|I1|=|I2|+|I3|+|I4|，则此时母线大差为0，判为区外故障，母差应可靠不动作。 B、母联失灵（死区）故障； 模拟如图一中D4点故障，往#1回路中与母联CT回路中加I1>I2， 且I2>Id,在跳开母联后，由于母联CT上仍有电流且大于母联越限电 流，则母联失灵保护动作，跳开I母上所有设备。 C、复压电压闭锁； 通常母线差动，失灵保护出口，母联死区保护均受电压闭锁，往电压回路中施加低电压或负序电压达到定值，则电压闭锁开放，此时再如上模拟母线差动，失灵保护出口，母联死区保护则相应的保护出口。 如果所施加的母线电压为正常值，则电压闭锁起作用，即使如上模拟母线差动失灵保护，母联死区保护均不出口。 D、母线充电保护； 投入母线充电保护功能压板和软控制字，并短接充电接点，往母联CT中加入故障电流I>Id,则充电保护动作，如果充电保护没有延时，则经延时保护动作。 E、母联过流保护； 投入母联过流保护功能压板和软控制字，往母联CT中加入故障
