2021年动力电池设计规范
动力电池设计方案
欧阳光明（2021.03.07）
1 综述
电动车的的电池就好比汽车油箱里的汽油。
它是由小块单元电池通过串并联方式级联后，通过BMS的管理，将电能传递到高压配电盒，然后分配给驱动电机和各个高压模块(DC/DC、空调压缩机、PTC等)。
电池管理系统(BMS)采用的是一个主控制器(BMU)和多个下一级电池采集模块(LECU)组成模块化动力电池管理系统，是一种具有有效节省电池电能、提高车辆安全性、实现充放电均衡和降低运行成本功能的电池管理系统模式。
高压控制系统的预充电及正负极高压继电器均由BMS控制，设置了充电控制继电器，增加高压充电时的安全性。
2 设计标准
下列文件为本次MA00ME100设计整改参考标准。
凡是注日期的文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本次设计开发，然而，鼓励根据本文件达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的文件，其最新版本适用于本次设计开发。
GB/T 18384.1 电动汽车安全要求第1部分：车载储能装置
GB/T 18384.2 电动汽车安全要求第2部分：功能安全和故障保护
GB/T 18384.3 电动汽车安全要求第3部分：人员触电
GB/T 18385 电动汽车动力性能试验方法
GB/T 18386 电动汽车能量消耗率和续驶里程试验方法
GB/T 18388 电动汽车定型试验规程
GB/T 18487.1 电动车辆传导充电系统一般要求
GB/T 18487.2 电动车辆传导充电系统电动车辆与交流/直流电源的连接要求
GB/T 18487.3 电动车辆传导充电系统电动车辆与交流/直流充电机(站)
GB/T 176191998 机动车电子电器组件的电磁辐射抗扰性限值和测量方法
GB/T 18387 电动车辆的电磁场辐射强度的限值和测量方法带宽9KHz～30MHz
QC/T 743电动汽车用锂离子蓄电池
QC/T 413 汽车电气设备基本技术条件
ISO 118981 道路车辆控制面网络(CAN) 第1部分：数据链接层和物理信号
ISO 118982 道路车辆控制器局域网(CAN) 第2部分：高速媒体访问单元
ISO76372 道路车辆由传导和耦合引起的电骚扰（电源线瞬态传到干扰抗绕性试验）
ISO114522 道路车辆窄带辐射的电磁能量产生的电干扰的部件试验方法（吸波屏蔽外壳）
3 动力电池的标准
在电动汽车中，动力电池组必须是具有强大能量的动力电源，除了作为驱动动力能源外，还要向空调系统、动力转向系统等提供电力能源。
此外，由于实际使用的需要，电动汽车对动力电池还有更多的要求：
(1)由于电动汽车是一种代步工具，必须有一定的续驶里程，所以电池要有较大的比能量。
(2)电动汽车不可能一直在非常好的路况上行驶，为了应付恶劣路况及爬坡等情况的发生，故电池要有较大的比功率。
(3)由于电池提供高压直流电，供驱动电机使用，所以必须做好安全措施，保证乘客以及电池的安全，应符合GB/T 18384.1、GB/T 18384.2、GB/T 18384.3的要求。
(4)由使用方便性及价格因素，要求电池可进行充电，具有快速充电的功能，循环寿命足够长，且可回收，应符合GB/T 18385、GB/T 18386、GB/T 18388、GB/T 18487.1、GB/T 18487.2、GB/T 18487.3和GB/T 20234的要求。
(5) 具有电池管理系统，还可以将需要的信息反映到仪表板上。
4动力电池容量和正极材料的选择
电池容量的确定，是根据车型电机的功率、运行时的额定电
压、电流。
选择出电池包的电压、串并联的形式。
由电机额定的电压可以选择出需要串联电池的个数，由电机运行时的额定电流可以选择出需要并联电池的个数。
具体计算如下：由整车设计的匹配参数，确定好电机的功率和扭矩后，就可以计算出，动力电池包的串并联电池的数目，串联电池的电压U等于电机额定电压，就可推算出串联的电池个数N串=U/3.7（对于三元锂电的锂电池），对于最少并联的电池个数N并=电机运行工况的平均电流/单元电池的容量*续航里程/工况的平均时速。
电池的选择，则要考虑电池正极材料的类型，总的原则是12米以上的客车主要以磷酸铁锂电池为主，6米小型客车和乘用车的主要是三元锂电池为主。
原因主要是：磷酸铁锂电池低温时的低容、能量密度低、单体电池一致性差，但安全性能好、耐高温性能好、充放电次数高等因素。
而三元锂电池的优点和缺点在于：能量密度高、低温性能好等优点，耐高温新能差等缺点。
正是由于这些因素，我们在选择各种类型电池是的考虑是：磷酸铁锂电池，适合大型客车的安全考虑，而三元锂电池适合乘用车对续航里程和电池重量占整车重量比的要求。
对于电池单体容量的选择，主要是根据厂家现有生产产品的规格来选择。
电池单体要从容量、能量密度、不同温度的放电特性、充放电电流、持续放电电流、最大放电电流、电池重量、内阻、串并联连接方式、电池温度传感器、电压传感器的放置位置等方面来考虑，对于电池包来说，还要考虑整个电池包的尺寸、电池包重量、整个能量密度、电池组的冷却加热方式、电池包的电压降、电
池管理系统对电池包的管理等方面来考虑。
下面是某款电动车上搭载的三元锂电池的单元电池的参数
对于整个动力电池组的考虑，主要是考虑各个单元电池用1C 放电电流放电时，整个系统的效率，主要是电池的内阻自身消耗，所以要尽量减小电池的内阻，主要通过减小单体电池的内阻和串并连接级联时的连接电阻。
通过这些设计，提高整个电池组的放电效率。
在设计电池包时，还要通过有效设计降低电池组的自放电效应。
对于整个电池包的维修安全和维修方便考虑，要在高压配电盒力增加维修开关，同时考虑电池正负极出线的安全要求，防护等级要达到IP67的要求，电池包内部要设熔断器保证电池线外部短路时及时防止高温爆炸等风险，电池包的正负极连接到高压配电盒内部时，也要串入熔断器，防止高压配电盒内部和外部短路时的风
险。
对于整个电池包的包装和安装的考虑，主要是从碰撞安全和机械连接可靠，这些方面来考虑。
对于单体电池性能的评价，可从电池正负极材料特性（晶体结构、颗粒分布、比表面积、振实密度、宋庄密度以及电池中有害成分等）、电解液反应效果、隔膜的抗腐蚀和抗氧化能力、隔膜的电阻、隔膜的抗穿刺能力、隔膜渗透性、吸液和保液能力、隔膜高温稳定性、隔膜的尺寸均一度。
对于动力电池包的评价，还得通过一些安全和性能试验来验证，通过试验测试验证电池的安全和各项性能指标。
安全试验包括：针刺、热失控、挤压、短路、过充、过热、振动、跌落、内外部火焰暴露试验等试验项目。
性能测试试验包括：20度放电容量特性、20度放电容量特性、55度放电容量特性、20度倍率放电容量特性、充放电循环试验、温度循环试验、非平衡电池组充放电试验、盐雾试验、浸泡试验、常温、高温荷电保存能力及容量恢复能力、循环寿命、存储等试验项目。
工业和信息化部关于修订《锂离子电池行业规范条件》和《锂离子电池行业规范公告管理办法》的公告
工业和信息化部关于修订《锂离子电池行业规范条件》和《锂离子电池行业规范公告管理办法》的公告文章属性•【制定机关】工业和信息化部•【公布日期】2024.06.18•【文号】工业和信息化部公告2024年第14号•【施行日期】2024.06.20•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】电子信息正文中华人民共和国工业和信息化部公告2024年第14号关于修订《锂离子电池行业规范条件》和《锂离子电池行业规范公告管理办法》的公告为进一步加强锂离子电池行业规范管理，推动产业高质量发展，根据行业发展变化、技术升级趋势和有关工作部署，工业和信息化部对《锂离子电池行业规范条件》和《锂离子电池行业规范公告管理办法》进行了修订，现予以公告。
《锂离子电池行业规范条件（2021年本）》和《锂离子电池行业规范公告管理办法（2021年本）》（工业和信息化部公告2021年第37号）同时废止。
附件：1. 锂离子电池行业规范条件（2024年本）2. 锂离子电池行业规范公告管理办法（2024年本）工业和信息化部2024年6月18日附件1锂离子电池行业规范条件（2024年本）为加强锂离子电池行业规范管理，引导产业加快转型升级和结构调整，推动我国锂离子电池产业高质量发展，根据国家有关法律法规及产业政策，按照优化布局、规范秩序、保障安全、提升质量、鼓励创新、分类指导的原则，制定本规范条件。
本规范条件是鼓励和引导行业技术进步和规范发展的引导性文件，不具有行政审批的前置性和强制性。
一、产业布局和项目设立（一）锂离子电池企业及项目应符合国家资源开发利用、生态环境保护、节能管理、安全生产等法律法规要求，符合国家产业政策和相关产业规划及布局要求，符合当地国土空间规划和生态环境保护专项规划等要求，符合区域生态环境分区管控及规划环评要求，应具备相应的运输条件。
（二）在规划确定的永久基本农田、生态保护红线，以及国家法律法规、规章规定禁止建设工业企业的区域不得建设锂离子电池及配套项目。
纯电动客车动力电池冷却控制系统设计
第3期26客 车 技 术 与 研 究BUS & COACH TECHNOLOGY AND RESEARCH No. 3 2021纯电动客车动力电池冷却控制系统设计王 涛，王志伟，王成尧，余莹莹(安徽安凯汽车股份有限公司，合肥230051)摘要：纯电动客车锂电池的冷却系统对其工作性能和安全性能影响很大。
文章主要介绍纯电动客车电池冷却控制系统的一种集成空调式设计，并进行实车验证。
关键词：纯电动客车；动力电池；冷却控制中图分类号：U469. 72； U464. 138文献标志码：A文章编号：1006-3331(2021)03-0026-03Design of Cooling Control System for Pure Electric Bus Power BatteryWANG Tao, WANG Zhiwei, WANG Chengyao, YU Yingying(Anhui Ankai Automobile Co., Ltd., Hefei 230051, China)Abstract :The cooling system of lithium battery for pure electric bus greatly affects its working and safetyperformances. This paper mainly introduces an integrated design with air-conditioning for the cooling con trol system of pure electric bus battery ， and does the actual vehicle verification.Key words :pure electric bus ； power battery ； cooling control纯电动客车采用的锂电池在充放电过程中会持续产生热量［l ］o 如果散热量小于发热量，电池的工作环境温度将不断升高，会限制电池的放电能力，并降低电池的安全性能，甚至出现热失控的风险。

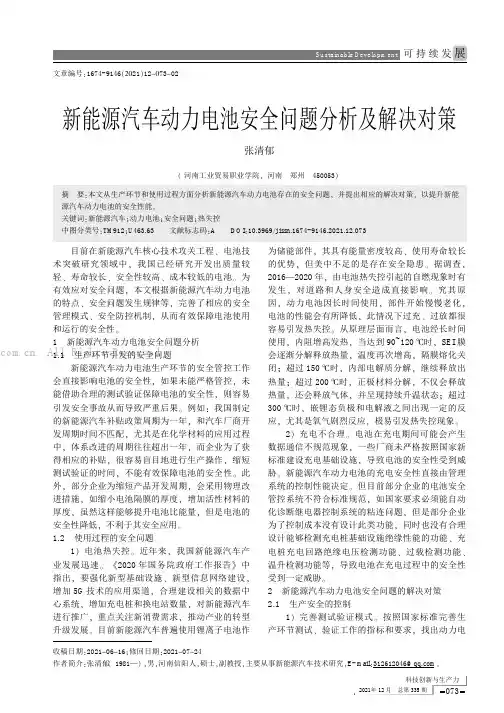

新能源汽车动力电池安全问题分析及解决对策
目前在新能源汽车核心技术攻关工程、电池技术突破研究领域中,我国已经研究开发出质量较轻、寿命较长、安全性较高、成本较低的电池。
为有效应对安全问题,本文根据新能源汽车动力电池的特点、安全问题发生规律等,完善了相应的安全管理模式、安全防控机制,从而有效保障电池使用和运行的安全性。
1新能源汽车动力电池安全问题分析1.1生产环节引发的安全问题新能源汽车动力电池生产环节的安全管控工作会直接影响电池的安全性,如果未能严格管控,未能借助合理的测试验证保障电池的安全性,则容易引发安全事故从而导致严重后果。
例如:我国制定的新能源汽车补贴政策周期为一年,和汽车厂商开发周期时间不匹配,尤其是在化学材料的应用过程中,体系改进的周期往往超出一年,而企业为了获得相应的补贴,很容易盲目地进行生产操作,缩短测试验证的时间,不能有效保障电池的安全性。
此外,部分企业为缩短产品开发周期,会采用物理改进措施,如缩小电池隔膜的厚度,增加活性材料的厚度,虽然这样能够提升电池比能量,但是电池的安全性降低,不利于其安全应用。
1.2使用过程的安全问题1)电池热失控。
近年来,我国新能源汽车产业发展迅速。
《2020年国务院政府工作报告》中指出,要强化新型基础设施、新型信息网络建设,增加5G 技术的应用渠道,合理建设相关的数据中心系统,增加充电桩和换电站数量,对新能源汽车进行推广,重点关注新消费需求,推动产业的转型升级发展。
目前新能源汽车普遍使用锂离子电池作为储能部件,其具有能量密度较高、使用寿命较长的优势,但美中不足的是存在安全隐患。
据调查,2016—2020年,由电池热失控引起的自燃现象时有发生,对道路和人身安全造成直接影响。
究其原因,动力电池因长时间使用,部件开始慢慢老化,电池的性能会有所降低,此情况下过充、过放都很容易引发热失控。
从原理层面而言,电池经长时间使用,内阻增高发热,当达到90~120℃时,SE I 膜会逐渐分解释放热量,温度再次增高,隔膜熔化关闭;超过150℃时,内部电解质分解,继续释放出热量;超过200℃时,正极材料分解,不仅会释放热量,还会释放气体,并呈现持续升温状态;超过300℃时,嵌锂态负极和电解液之间出现一定的反应,尤其是氧气剧烈反应,极易引发热失控现象。

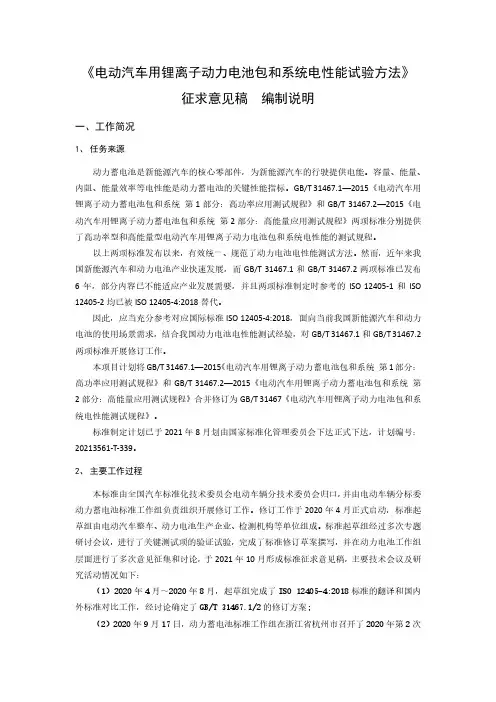

《电动汽车用锂离子动力电池包和系统电性能试验方法》(1)
