机械制图零件图、装配图题库(有难度)(20200610014831)
精选2020年《机械制图》考试题库388题(含参考答案)

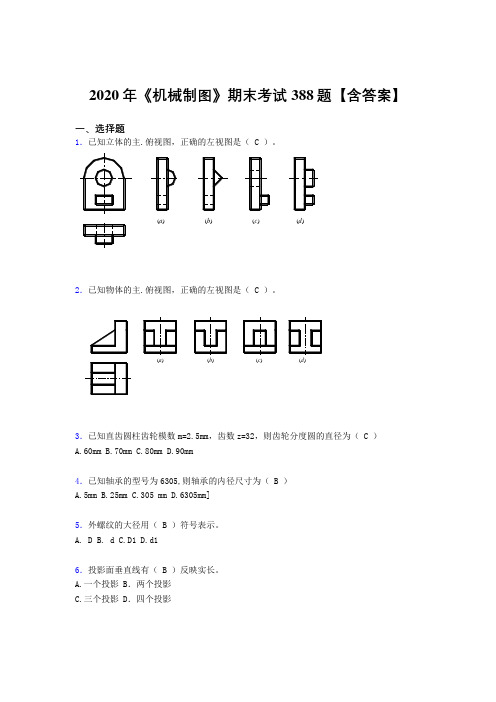

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。
7．管螺纹的代号是（ C ）A. BB.TrC.GD. M8．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图9．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右10．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影二、填空题11．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.12．剖视图可分为全剖视图,半剖视图和局部剖视图.13．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.14．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.15．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.16．断面图的类型分为移出断面图和重合断面图两种.17．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.18．形状与位置公差简称形位公差.19．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.20．允许尺寸的变动量称为尺寸公差.21．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.22．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 3～5mm，当圆直径叫小时，中心线可用细实线代替。
23．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.24．对于回转体来说,通常只要注出径向尺寸和轴向尺寸.25．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.26．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件27．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.28．轴一般用来支承传动零件并传递动力.29．套一般是装在轴上,起轴向定位,传动或联接等作用.30．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.31．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.32．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.33．当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注表面粗糙度代号当。
新版精选《机械制图》期末完整考试题库388题（含答案）
新版精选《机械制图》期末完整考试题库388题（含答案）2020年《机械制图》期末考试388题【含答案】6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右二、填空题9．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件10．断面图的类型分为移出断面图和重合断面图两种.11．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.12．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.13．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.14．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.15．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.16．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.17．允许尺寸变化的两个值称为极限尺寸.18．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.19．为了改善金属材料的力学性能(如强度,硬度,弹性等),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。
22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.24．叉架类零件包括各种用途的拔叉和支架.25．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.26．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.27．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.28．标准梯形螺纹的牙型角为30度.29．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.30．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.31．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.32．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.33．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.34．工程中常见的回转体有圆柱,圆锥,球,和环.35．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.36．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.37．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 183垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.。
精选2020年《机械制图》完整版考核题库388题(含标准答案)
2020年《机械制图》期末考试388题【含答案】2．已知物体的主.俯视图，正确的左视图是（ C ）。
(a) (b) (c) (d)3．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm4．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]5．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d16．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影二、填空题7．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.8．轴测图类型有: 正轴测图, 斜轴测图.9．平面体一般要注出它的长, 宽 ,高三个方向的尺寸.10．确定组合体各组成部分的形状大小的尺寸是定形尺寸.11．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.12．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.13．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.14．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.15．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.16．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.17．断面图的类型分为移出断面图和重合断面图两种.18．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。
19．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.20．圆锥表面由圆锥面和底圆组成.21．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.22．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.23．允许尺寸的变动量称为尺寸公差.24．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.25．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.26．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.27．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件28．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.29．轴一般用来支承传动零件并传递动力.30．叉架类零件包括各种用途的拔叉和支架.31．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.32．形状与位置公差简称形位公差.33．箱体由腔体和底板两部分组成.34．从螺纹的线数分: 单数螺纹和多数螺纹.35．从螺纹的旋向分: 左旋螺纹和右旋螺纹.36．从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹,非标准螺纹和特殊螺纹.37．按轮齿的排列分为直齿 ,斜齿和人字齿.38．一个尺寸的组成要素包括: 尺寸界线, 尺寸线和数字.39．中心投影法所得到图形大小在随着投影面,物体和投影中心三者之间不同的位置而变化.40．平行投影法分为斜投影法和正投影法.。
精编2020年《机械制图》完整考试题库388题(含答案)
2020年《机械制图》期末考试388题【含答案】6．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d17．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图8．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右10．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
1.试画出主视图的外形。
二、填空题11．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.12．当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注表面粗糙度代号当零件表面的大部分表面粗糙度相同时,可将相同的表面粗糙度代号标注在图样右上方,并在前面加注其余两字.13．用剖切面局部地剖开机件所得到的剖视图称为局部剖视图.14．断面图的类型分为移出断面图和重合断面图两种.15．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.16．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.17．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.18．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.19．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.20．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.21．允许尺寸的变动量称为尺寸公差.22．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.23．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.24．剖视图可分为全剖视图,半剖视图和局部剖视图.25．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.。
机械制图练习题零件图
机械制图练习题零件图第8部分阅读零件图阅读零件图回答问题：1．阅读输出轴零件图，回答下列问题：（1）此零件是类零件，主视图符合位置原则。
（2）主视图采⽤了剖视，⽤来表达；下⽅两个图形为图，⽤来表达和结构；右⽅图形为图，⽤来表达；上⽅图形为图，表达。
（3）零件上50n6的这段轴长度为，表⾯粗糙度代号为。
（4）轴上平键槽的长度为，宽度为，深度为，定位尺⼨为。
（5） M22x1.5-6g的含义是。
（6）图上尺⼨22x22的含义是。
（7） 50n6的含义：表⽰基本尺⼨为，公差等级为，是配合的⾮基准轴的尺⼨及公差带标注，其偏差值为。
（8）的含义：表⽰被测要素为，基准要素为，公差项⽬为，公差值为。
（9）在图上指定位置画出C-C移出断⾯图。
2. 阅读偏⼼轴零件图，回答下列问题2．阅读偏⼼轴零件图，回答下列问题：（1）该零件名称为，图号为，材料为，属于类零件。
（2）绘图⽐例为，属于⽐例，表⽰是的两倍。
与主轴线的（3）偏⼼轴的基本组成形体是个体，其直径尺⼨分别为、、，28-0.03-0.08偏⼼距为。
的定位尺⼨是和，其表⾯粗糙度为。
（4）图中孔12+0.016（5）零件上共有处倒⾓，尺⼨为。
（6）主视图中右部同⼀直径分别标注的原因是；38的表⾯粗糙度为，38-0.02的表⾯粗糙度为，该轴段处将与某零件的孔有关系。
-0.05的基本尺⼨为，该尺⼨最⼤可以加⼯到，最⼩可以加⼯到，其公差值为。
（7） 20-0.01-0.02（8）右下图上⽅没有任何标注，是因为它的位置是在。
（9）该零件图中表⾯粗糙度要求最⾼的是，最低的是。
3. 阅读轴套零件图，回答下列问题3．阅读轴套零件图，回答下列问题：（1）该零件名称为，图号为，材料为，采⽤了⽐例。
（2）该零件共⽤了个图形来表达，其中主视图作了，并采⽤了画法；A-A是图，B-B是， D-D是，还有⼀个图是。
（3）在主视图中，左边两条虚线表⽰，其距离是，与其右边相连的圆的直径是。
中间正⽅形的边长为，中部40长的圆柱孔的直径是。
机械制图习题集附带答案
36-3 36-5
（1）
（2）
37-(1)
37-(2)
返回
28 – 1
返回
答案
28 – 2
返回
答案
28 – 3
返回
答案
28 – 4
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(1)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(2)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
返回
答案
32 – 8
返回
答案
32 – 9
返回
答案
32 – 10
返回
答案
32 – 11
返回
答案
33 – 12
返回
答案
33 – 13
返回
答案
33 – 14
返回
答案
（1）
(1)
A—A
A 34 – 15(1)
A
返回
答案
(2)
（（（222）））
A—A
34 – 15(2)
A
A
A
A
返回
答案
A A 34 – 16
班级
学号
姓名
1
返回
图线练习
2-2
班级
学号
姓名
2
返回
3-1
3-4
3-2 3-5
3-3
返回
4-4
返回
１－４基本练习
班级 学号
姓名
４
1– 1
返回
答案
2– 2
返回
答案
返回
答案
3– 2
机械制图试题库加答案(理论)
《机械制图》课程试题库第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
机械制图试题及答案
机械制图试题及答案1. 概述机械制图是机械工程专业中非常重要的一门课程，它通过图纸的形式来表达机械设计方案。
在学习机械制图的过程中，试题对于提高学习效果和检验学习成果起着重要作用。
本文将给出一些常见的机械制图试题及答案，供学生参考和学习。
2. 试题与答案2.1 试题一以下是一个机械零件的三视图图纸，请根据图纸回答问题：机械零件三视图（1）该零件的名称是什么？答案：根据图纸上的形状和尺寸信息，可以判断出该零件是一个齿轮。
（2）请标注图纸上的主要尺寸，并计算齿轮的齿数。
答案：请参考下图，标注了主要尺寸，并计算出齿轮的齿数为20。
2.2 试题二以下是机械装配图，请根据图纸回答问题：机械装配图（1）请写出图纸中各个零件的名称。
答案：按照图纸上的标注，各个零件的名称分别是底座、支撑架、螺杆、螺母。
（2）请说明螺杆与螺母之间的螺纹参数。
答案：根据图纸上的标注，螺纹参数为M8×1.25。
2.3 试题三以下是一个机械装配图，请根据图纸回答问题：机械装配图（1）请写出图纸中各个零件的名称。
答案：按照图纸上的标注，各个零件的名称分别是轴、齿轮、轴套、螺栓。
（2）请说明轴与轴套之间的配合方式。
答案：根据图纸上的标注，轴与轴套之间是采用过盈配合方式。
3. 总结本文给出了一些常见的机械制图试题及答案，通过解答这些试题可以加深对机械制图知识的理解和掌握。
希望这些试题对机械工程专业的学生有所帮助，提高他们的机械制图水平。
同时，也建议学生在学习过程中多做习题，提高自己的解题能力和思维逻辑。
最新版精选2020年《机械制图》考核题库388题(含答案)
2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。
(a) (b) (c) (d)5．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。
A.内部B.外部C.前后D.左右6．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影7．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M为螺纹代号，2为螺距。
Ra的值为6.3μm.；8．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
6.3μm.；后者表示，是由不去二、填空题9．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 3～5mm，当圆直径叫小时，中心线可用细实线代替。
10．截交线的性质: 共有性, 封闭性.截平面与立方体三面的交线称为截交线.11．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件。
2020机械零件测绘题库
《机械零件测绘》试题库一、选择题1、用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖(B)半剖(C)局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。
（A）全剖(B)半剖(C)局部剖(D)断面3．半剖视图以（）线为对称中心线。
（A）双点画线(B)虚线(C)细实线(D)细点画线4全剖视图选用的是（）剖切面。
（A）单一(B)几个平行的(C)几个相交的(D)其它5、半剖视图选用的是（）剖切面。
（A）单一(B)几个平行的(C)几个相交的(D)其它6、局部剖视图选用的是（）剖切面。
（A）单一(B)几个平行的(C)几个相交的(D)其它7、六个基本视图中最常用的是（）视图。
（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰8、六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
”（A）主俯仰右(B)俯左后右(C)主左右后(D)主仰后右9、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图(B)斜视图(C)基本视图(D)向视图10、在标注锥度时，锥度符号的方向应与图中锥度的方向（）A、一致B、垂直C、倾斜D、任意。
11、在局部剖视图中，视图与剖视部分的分界线用（）。
（A）粗实线(B)细实线(C)细点画线(D)波浪线12、重合断面的轮廓线用（）线表示。
（A）粗实(B)细实(C)细点画(D)波浪13、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊(B)阿拉伯(C)罗马(D)中国14、机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。
（A）粗实(B)细实(C)细点画(D)波浪15、对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
（A）横向(B)斜向(C)纵向(D)反向16、在下图的A-A断面图中，选出正确的断面图（）。
