机械设计基础,平时作业2020秋华工答案

机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)

机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

智慧树知到《机械设计基础》章节测试答案

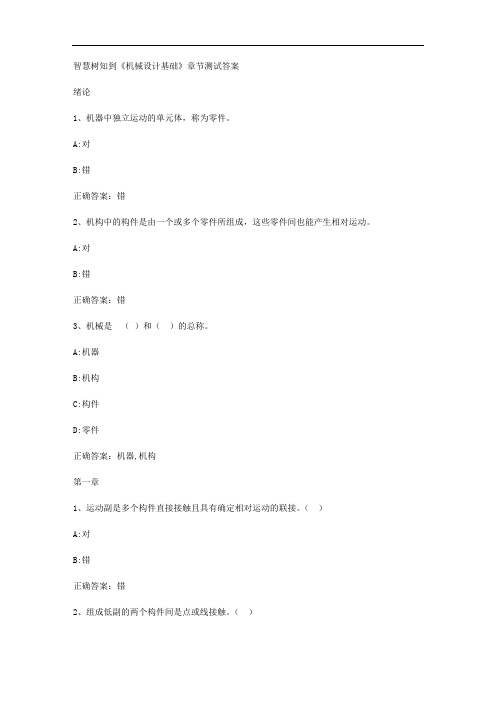

智慧树知到《机械设计基础》章节测试答案绪论1、机器中独立运动的单元体，称为零件。

A:对B:错正确答案：错2、机构中的构件是由一个或多个零件所组成，这些零件间也能产生相对运动。

A:对B:错正确答案：错3、机械是（）和（）的总称。

A:机器B:机构C:构件D:零件正确答案：机器,机构第一章1、运动副是多个构件直接接触且具有确定相对运动的联接。

（）A:对B:错正确答案：错2、组成低副的两个构件间是点或线接触。

（）A:对B:错正确答案：错3、若将运动链中的一个构件相对固定，运动链则成为机构。

（）A:对B:错正确答案：对4、一个构件可以由多个零件组成。

（）A:对B:错正确答案：对5、若干构件通过运动副联接而成的可动系统称为运动链。

（）A:对B:错正确答案：对6、零件是机构中的运动单元。

（）A:对B:错正确答案：错7、在机构自由度计算公式F=3n-2PL-PH中，PL表示机构中低副的数目。

（）A:对B:错8、图示机构中存在复合铰链。

（）50312d858c0442fe99139c9d126665a4.png A:对B:错正确答案：对9、运动副是（）个构件直接接触且具有确定相对运动的联接。

A:1B:2C:3D:4正确答案：210、图示机构包含（）个构件。

358529591b8e4e16897f751df56fc960.png A:3B:4C:5D:6正确答案：411、图示机构包含（）个运动副。

eaef6c7bca8a4021a39d1c3302b18402.png A:3B:4C:5D:612、图示机构有（）个移动副。

0fc89f931e8a4764ad0a989988c92a7b.png A:1B:2C:3D:4正确答案：113、机构运动简图中移动副的表示方法为（）。

A:QQ截图20170525102628.jpgB:QQ截图20170525102635.jpgC:QQ截图20170525102641.jpg正确答案：QQ截图20170525102635.jpg14、平面低副所受的约束数为（）。

机械设计基础答案

《机械设计基础》作业答案第一章平面机构的自由度和速度分析 1－1

1－2 1－3

1－4 1－5 自由度为： 1119211)0192(73')'2(3FPPPnFHL

或： 11826323HLPPnF

1－6

自由度为 11)01122(93')'2(3FPPPnFHL

或：

11222411128323HLPPnF

1－10 自由度为： 1128301)221142(103')'2(3FPPPnFHL

或： 122427211229323HLPPnF

1－11

22424323HLPPnF 1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。 1334313141PPPP 141314133431PPPP

1－14：求出题1-14图正切机构的全部瞬心。设srad/101，求构件3的速度3v。 smmPPvvP/20002001013141133 1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/。

构件1、2的瞬心为P12 P24、P14分别为构件2与构件1相对于机架的绝对瞬心

1224212141PPPP 1212141224212rrPPPP





1－16：题1-16图所示曲柄滑块机构，已知：smmlAB/100，smmlBC/250，srad/101，求机构全部瞬心、滑块速度3v和连杆角速度2。

在三角形ABC中，BCAABBCsin45sin0，52sinBCA，523cosBCA， 045sinsinBCABCAC

，mmAC7.310

机械设计基础(机电类第三版)习题参考答案

机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。

平面高副是点或线相接触，其接触部分的压强较高，易磨损。

平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。

2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。

2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。

2-4 答：1. 虚约束是指机构中与其它约束重复而对机构运动不起新的限制作用的约束。

2. 局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。

3. 说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。

2-5 答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。

为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。

在制造和安装过程中，要保证构件具有足够的制造和安装精度。

2-6 答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。

具体可按教材P14步骤（1）~（4）进行。

2-7 解：运动简图如下：2-8 答：1. F=3n－2P L－P H=3×3－2×4－0=1。

该机构的自由度数为1。

2.机构的运动简图如下：2-9答：（a）1.图（a）运动简图如下图；2.F=3n－2P L－P H=3×3－2×4－0=1，该机构的自由度数为1CB4（b）1.图（b）运动简图如下图；2. F=3n－2P L－P H =3×3－2×4－0=1。

该机构的自由度数为1。

2-10 答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。

机械设计基础习题答案

平面机构及其自由度1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解 1）取比例尺l μ绘制其机构运动简图（图b ）。

图 b ）2）分析其是否能实现设计意图。

由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。

3）提出修改方案（图c ）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。

图 c 1）图 c 2） 2、试画出图示平面机构的运动简图，并计算其自由度。

解：3=n ，4=l p ，0=h p ，123=--=h l p p n F解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。

解：7=n ，10=l p ，0=h p ，123=--=h l p p n F解：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度解：9=n ，12=l p ，2=h p ，123=--=h l p p n F解： D,E,FG 与D ，H ，J ，I 为对称结构，去除左边或者右边部分，可得，活动构件总数为7，其中转动副总数为8，移动副总数为2，高副数为0，机构自由度为1。

（其中E 、D 及H 均为复合铰链）4、试求图示各机构在图示位置时全部瞬心的位置（用符号ij P 直接标注在图上）。

(完整版)机械设计基础课后习题答案.

第三章部分题解参考3-5 图3-37所示为一冲床传动机构的设计方案。

设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导杆4来实现冲头上下冲压的动作。

试分析此方案有无结构组成原理上的错误。

若有，应如何修改？习题3-5图习题3-5解图(a) 习题3-5解图(b) 习题3-5解图(c) 解画出该方案的机动示意图如习题3-5解图(a)，其自由度为：14233 2345=-⨯-⨯=--=P P n F 其中：滚子为局部自由度计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。

解决方法：①增加一个构件和一个低副，如习题3-5解图(b)所示。

其自由度为：115243 2345=-⨯-⨯=--=P P n F ②将一个低副改为高副，如习题3-5解图(c)所示。

其自由度为：123233 2345=-⨯-⨯=--=P P n F 3-6 画出图3-38所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。

习题3-6(a)图习题3-6(d)图解(a) 习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(a)解图(a)习题3-6(a)解图(b)解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(d)解图(a) 习题3-6(d)解图(b)3-7 计算图3-39所示机构的自由度，并说明各机构应有的原动件数目。

解(a) 10102732345=-⨯-⨯=--=P P n FA 、B 、C 、D 为复合铰链原动件数目应为1说明：该机构为精确直线机构。

当满足BE =BC =CD =DE ，AB =AD ，AF =CF 条件时，E 点轨迹是精确直线，其轨迹垂直于机架连心线AF解(b) 1072532345=-⨯-⨯=--=P P n FB 为复合铰链，移动副E 、F 中有一个是虚约束原动件数目应为1说明：该机构为飞剪机构，即在物体的运动过程中将其剪切。

机械设计基础习题答案

1、平面机构及其自由度1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解 1）取比例尺l μ绘制其机构运动简图（图b ）。

图 b ）2）分析其是否能实现设计意图。

由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。

3）提出修改方案（图c ）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。

图 c 1）图 c 2） 2、试画出图示平面机构的运动简图，并计算其自由度。

解：3=n ，4=l p ，0=h p ，123=--=h l p p n F解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。

解：7=n ，10=l p ，0=h p ，123=--=h l p p n F解：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度解：9=n ，12=l p ，2=h p ，123=--=h l p p n F解： D,E,FG 与D ，H ，J ，I 为对称结构，去除左边或者右边部分，可得，活动构件总数为7，其中转动副总数为8，移动副总数为2，高副数为0，机构自由度为1。

（其中E 、D 及H 均为复合铰链）4、试求图示各机构在图示位置时全部瞬心的位置（用符号ij P 直接标注在图上）。

机械设计基础计算题及答案

1.一队外啮合齿轮标准直齿圆柱挂齿轮传动，测得其中心距为160mm.两齿轮的齿数分别为Z1=20，Z2=44，求两齿轮的主要几何尺寸。

2.设计一铰链四杆机构，已知其摇杆CD的长度为50mm，行程速比系数K=1.3。

3.有一对标准直齿圆柱齿轮，m=2mm，α=200，Z=25，Z2=50，求（1）如果n1=960r/min，n2=？（2）中心距a=？（3）齿距p=？4.一对标准直齿圆柱齿轮传动，已知两齿轮齿数分别为40和80，并且测得小齿轮的齿顶圆直径为420mm，求两齿轮的主要几何尺寸。

5.某传动装置中有一对渐开线。

标准直齿圆柱齿轮（正常齿），大齿轮已损坏，小齿轮的齿数zz1=24，齿顶圆直径da1=78mm, 中心距a=135mm, 试计算大齿轮的主要几何尺寸及这对齿轮的传动比。

6.图示轮系中，已知1轮转向n1如图示。

各轮齿数为：Z1=20，Z2=40，Z3= 15，Z4=60，Z5=Z6= 18，Z7=1（左旋蜗杆），Z8 =40，Z9 =20 。

若n1 =1000 r/min ，齿轮9的模数m =3 mm，试求齿条10的速度v10 及其移动方向（可在图中用箭头标出）。

7.已知轮1转速n1 =140 r/min，Z1=40，Z2=20。

求：（1）轮3齿数 Z3；（2）当n3 = -40 r/min时，系杆H的转速n H 的大小及方向；（3）当n H= 0 时齿轮3的转速n3。

8.一轴由一对7211AC的轴承支承，Fr1=3300N, Fr2=1000N, Fx=900N, 如图。

试求两轴承的当量动载荷P。

(S=0.68Fr e=0.68 X=0.41,Y=0.87)9．已知一对正确安装的标准渐开线正常齿轮的ɑ=200，m=4mm，传动比i12=3，中心距a=144mm。

试求两齿轮的齿数、分度圆半径、齿顶圆半径、齿根圆半径。

10.设计一铰链四杆机构。

已知摇杆CD的长度为75mm,行程速比系数K=1.5,机架长度为100mm,摇杆的一个极限位置与机架的夹角为450。

新版《机械设计基础》课后习题参考答案

机械设计基础习题参考答案机械设计基础课程组编武汉科技大学机械自动化学院第2章平面机构的自由度和速度分析2-1画运动简图。

134522-2 图2-38所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

43512 运动产生干涉解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，不合理，改为以下几种结构均可：2-3 试计算图2-42所示凸轮—连杆组合机构的自由度。

b)a)A EMDFELKJIFBCCDBA解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束 2-4 试计算图2-43所示齿轮—连杆组合机构的自由度。

BDCA(a)CDBA(b) 解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-5 先计算如图所示平面机构的自由度。

并指出图中的复合铰链、局部自由度和虚约束。

ABCDE解答： a) n=7; P l =10; P h =0，F=3⨯7-2 ⨯10 = 1C 处存在复合铰链。

b) n=7; P l =10; P h =0，F=3⨯7-2 ⨯10 = 1BDECAc) n=3; P l =3; P h =2，F=3⨯3 -2 ⨯3-2 = 1 D 处存在局部自由度。

d) n=4; P l =5; P h =1，F=3⨯4 -2 ⨯5-1 = 1A BCDEFGG'HA BDCEFGHIJe) n=6; P l=8; P h=1，F=3⨯6 -2 ⨯8-1 = 1 B处存在局部自由度，G、G'处存在虚约束。

2020年XXX 机械基础(设计与制造)-第一阶段在线作业参考答案

2020年XXX 机械基础(设计与制造)-第一阶段在线作业参考答案1.对于有紧密性要求的紧螺栓联接，预紧力为Q0，轴向工作载荷为Qe，螺栓所受的总载荷为( )。

答案：D。

此时螺栓所受的总载荷为(2.5～2.8)Qe。

2.当被接件较厚且经常拆卸时，宜选用( )。

答案：C。

此时应选用双头螺柱联接。

3.螺纹的公称直径是指( )。

答案：D。

此时螺纹的公称直径指的是大径。

4.普通平键的长度应( )。

答案：C。

此时普通平键的长度应略短于轮毂的长度。

5.螺纹联接的自锁条件是( )。

答案：A。

此时螺纹联接的自锁条件是λ≤ρ'。

6.在一般工作条件下，齿面硬度≤350HBS的闭式钢制齿轮传动，通常的主要失效形式是( )。

答案：B。

此时通常的主要失效形式是齿面疲劳点蚀。

7.齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在( )。

答案：D。

此时轮齿的齿面疲劳点蚀通常首先发生在靠近节线的齿根部分。

8.一对相啮合圆柱齿轮的z1 b2，其接触应力的大小是( )。

答案：C。

此时接触应力的大小相等，即σh1=σh2.9.单向传动的一对齿轮，其齿根弯曲应力的循环特征为( )。

答案：B。

此时齿根弯曲应力的循环特征为r=0.10.齿轮传动中，通常开式传动的主要失效形式是( )。

答案：C。

此时通常开式传动的主要失效形式是齿面磨损。

11.仅受预紧力Q0作用的紧螺栓联接，其螺栓的计算应力σca，将拉应力增大30％的原因是考虑( )。

答案：A。

此时将拉应力增大30％的原因是考虑安装时可能产生的偏心载荷。

12.一对单向运转的齿轮，轮齿的疲劳折断通常首先发生在齿根部分的受拉侧。

13.圆柱齿轮传动中，小齿轮的齿宽b1大于大齿轮齿宽b2，强度计算时，齿宽系数中Φd应取b2/a。

14.对于经常正反转的直齿圆柱齿轮传动，进行齿面接触疲劳强度计算时，[σH]1.[σH]2，则许用接触应力应取[σH]2.15.提高齿轮表面疲劳强度的有效方法是加大齿轮分度圆直径。
