轮胎各部位胶料设计要点

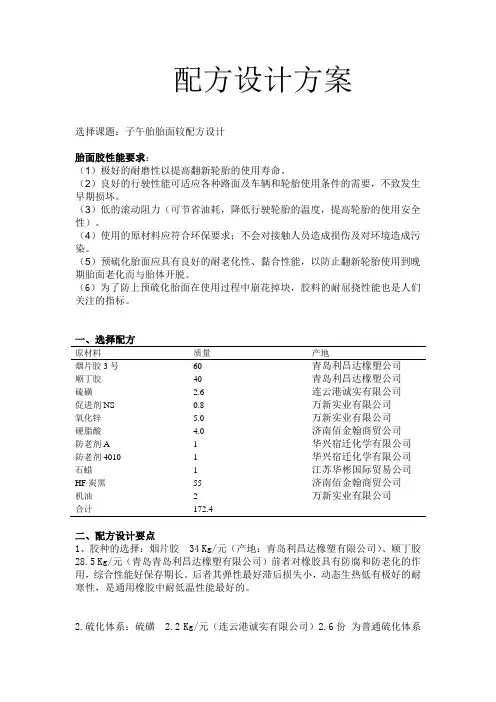

第一组方案配方设计
配方设计方案选择课题：子午胎胎面较配方设计胎面胶性能要求：（1）极好的耐磨性以提高翻新轮胎的使用寿命。
（2）良好的行驶性能可适应各种路面及车辆和轮胎使用条件的需要，不致发生早期损坏。
（3）低的滚动阻力（可节省油耗，降低行驶轮胎的温度，提高轮胎的使用安全性）。
（4）使用的原材料应符合环保要求；不会对接触人员造成损伤及对环境造成污染。
（5）预硫化胎面应具有良好的耐老化性、黏合性能，以防止翻新轮胎使用到晚期胎面老化而与胎体开脱。
（6）为了防上预硫化胎面在使用过程中崩花掉块，胶料的耐屈挠性能也是人们关注的指标。
一、选择配方原材料质量产地烟片胶3号顺丁胶6040青岛利昌达橡塑公司青岛利昌达橡塑公司硫磺 2.6 连云港诚实有限公司促进剂NS 0.8 万新实业有限公司氧化锌 5.0 万新实业有限公司硬脂酸 4.0 济南佰金翰商贸公司防老剂A 1 华兴宿迁化学有限公司防老剂4010 1 华兴宿迁化学有限公司石蜡 1 江苏华彬国际贸易公司HF炭黑55 济南佰金翰商贸公司机油 2 万新实业有限公司合计172.4二、配方设计要点1、胶种的选择：烟片胶 34 Kg/元（产地：青岛利昌达橡塑有限公司）、顺丁胶28.5 Kg/元（青岛青岛利昌达橡塑有限公司）前者对橡胶具有防腐和防老化的作用，综合性能好保存期长。
后者其弹性最好滞后损失小，动态生热低有极好的耐寒性，是通用橡胶中耐低温性能最好的。
2.硫化体系：硫磺 2.2 Kg/元（连云港诚实有限公司）2.6份为普通硫化体系产生70％以上的多硫交连键大大提高耐磨性和抗疲劳龟裂性。
促进剂NS（华兴宿迁化学有限公司）为次磺酰胺类有非常好的硫化特性硫化平坦性好，硫化度较高，交联网构的均匀性好，物理力学性能高3.填充补强体系：HF炭黑（济南佰金翰商贸有限公司）其补强性和耐磨性最高作用：提高橡胶的力学性能，改善胶料的加工工艺性能，降低成本。
4.软化增塑体系：石蜡 11.2 Kg/元（江苏华彬国际贸易有限公司,）机油（万新实业有限公司）降低混炼胶的黏度，改善防护体系加工性能，降低制品硬度5.防护体系：防老剂A 20.7 Kg/元（华兴宿迁化学有限公司）防老剂401029.3（华兴宿迁化学有限公司）延缓橡胶老化，延长制品的寿命。
第三章 轮胎结构设计(2精品PPT课件
t —胎圈底部倾斜角，度；
r —轮辋底部倾斜角，度。
D．计算实例
以9.00-20轮胎为例，计算钢丝圈所受应力和钢丝 的根数。
• 已知条件:P=657kPa， k Rk=47.9cm,R0=37.25cm， =50.92°
rn=26.67cm，S1=1372kN/根，K=5～7倍
钢圈结构示意图
（a）6层轮胎4－2结构； （b）8层轮胎3－3－2结构 （c）10层轮胎4－4－2结构；（d）12层轮胎4－4－4结构
一般6层以下的轮胎用单钢丝圈，包围方法有2-2结 构和4-2结构;6层以上轮胎用双钢丝圈，包圈方法有33-2,4-4-2,4-4-4,4-4-6,5-5-4,6-6-4等结构;三个钢 丝圈的包圈方法有6-4-4-4结构。
n T K S1
式中 ：n—钢丝根数；
S 1—钢丝强度，用于斜底轮辋，或同时可用平底轮辋 和斜底轮辋
计算胎圈所受应力时，应考虑加上胎圈与轮辋过盈配合时因 过盈力而造成的附加应力，以便增加胎圈的钢丝根数，确保胎 圈必要的强度。
计算钢丝圈所受的总应力应等于钢丝圈在内压作用下所受应 力T与轮胎对轮辋过盈力(箍紧力)Tt之和。
可用加大三角胶条，提高帘布反包高度和 增加胎圈宽度等方法，增大下胎侧补强区域， 提高下胎侧的刚性，防止子口折断。补强区 域是以胎圈底部为起点，约在(0.4～ 0.46)H1的范围内，见图2-19所示。
④内轮廓各部位弧度半径
应参照外轮廓相对应部位的弧度半 径；内轮廓冠部和胎侧部弧度半径的圆 心位置与外轮廓对应弧度半径的圆心位 置一致，均设在中心线和水平轴上。胎 肩部内轮廓弧度半径圆心点可自由确定， 但必须与冠、侧部内轮廓弧度均匀相切， 其半径约为40～8Omm，应视轮胎规格 而定。

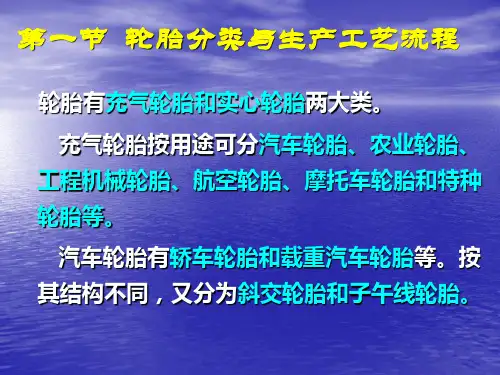

轮胎生产工艺及技术要求
因此，在保证质量及产量的前提下，应尽可能降低 压出速度。 轮胎全天然胶胎面的压出速度5m/min，相当于掺用 30%丁苯胶胎面的压出速度和掺用50%顺丁胶胎面 的压出速度的压出效果。
冷却
半成品胎面的冷却程度影响压出质量。胎面胶压出 离开口型时，胶温高达120℃以上，极易产生热变形, 加速其收缩定型;影响规格尺寸的稳定性，同时在存放 过程中容易焦烧,因此,必须将胶温降至40℃以下，才能 获得充分冷却。热喂料压出法的胎面压出后，通常采 用水槽或喷淋等方法冷却半成品胎面。
329
图 － －
胎 面 四 复 合 挤 出 工 艺 流 程
（3）胎面压出工艺条件 ① 胎面压出工艺流程
胎面压出工艺有热喂料压出和冷喂料压出两种。 热喂料压出工艺流程为:
热炼→压出→贴合→秤量→冷却→自动打印(规格,标 记)→打磨→自动定长→裁断→检验→存放。
除热炼工艺在热炼机上完成外，其它工工序由挤出 机联动装置流水作业完成。
例如螺杆直径为200mm的挤出机，压出胎面 宽度可达640～680mm，螺杆直径为250mm的 挤出机，压出胎面宽度可达800～850mm。若 超出挤出机压出宽度范围的大规格轮胎，其半 成品胎面可采用压出、压延贴合的方法制造。
冷喂料挤出机与热喂料挤出机的主要区别 1）挤出机螺杆长径比L/D不同，热喂料挤出机L/D为
图3-2 两种胶料复合机头压出示意图 1-螺杆直径为2OOmm的挤出机； 2－螺杆直径为150mm的挤出机； 3-机头平面图； 4-机头剖面图； 5-压出口型样板 6-胎冠胎侧两种胶料以下3种：
a.两台挤出机一台在平面上，与倾斜的一台呈一定角度 上下排列，与复合机头相连接，见图3-3（a）所示。
第四章子午线轮胎结构设计
二、子午线轮胎与斜交轮胎结构特征比较。
（1）斜交轮胎胎体中的帘线按一定角度排列，各层 间帘线相互交叉，胎体帘线层数为偶数，胎体承 受内压引起的初始应力的80～90%。
（2）子午线轮胎胎体各帘面层间的帘线，系相互平 行地由一胎圈至另一胎圈呈了午线方向的排列 （与胎胎冠中心线夹角为90度）。胎冠有大角度 基本不伸张的刚性带束层箍紧，这种结构使：
W 双 =0.88×9.485=8.437KN
三、 轮廓设计主要结构参数的选取
1、模型外直径D和断面宽B的确定
到目前为止，还没有科学的方法来确定轮胎 硫化模型尺寸与充气压后轮胎尺寸之间的关系， 因此子午胎的设计也只能根据经验考虑不同的胎 体帘线的伸长性能、轮胎断面轮廓形状、带束层 角度和长度等的影响来选择充气轮胎与硫化模型 之间断面宽和外直径的膨胀比。下表列出载重和 轻卡子午线轮胎充气断面宽(B΄)和模型断面宽(B) 对不同胎体帘线的断面膨胀比的取值范围。
轿车子午线轮胎，高宽比为0.7～0.8时 (人造丝胎体钢丝带束层结构)充气后外径一 般膨胀0～2mm,断面宽膨胀0～2%。根据经 验，子午线轮胎D′/D值大约在1.000～1.003 之间，B′/B值为1.00～1.02左右。
几种轿车子午线轮胎断面膨胀率如表4-1 所示。
表4-1 几种轿车子午胎断面膨胀率
SS1180 0s1i4 n .13(W 11/S1)
Sd S0.63d7
d0.9 6S0.7H
S0.7S118 O 0 1 si3 .6 1 n (W 51/S1)
先计算 S 0 .7
S 0 .7 1.5 8 1 8 s1 0 i1 ( .n 1 3 6 .0 4 5 /1.5 ) 8 1.8 7 (c 5)m
钢丝帘线主要用于子午线轮胎的胎体及 带束层，其主要特点是耐热性极好，强度 高，同时伸长率极小，对保持轮胎尺寸稳 定性极为有利。
轮胎基本知识结构骨架材料
轮胎基本知识、结构、骨架材料知识问答1.世界轮胎工业的发展历程是怎样的？轮胎是汽车的重要部件之一，它直接与路面接触，和汽车悬架共同来缓和汽车行驶时所受到的冲击，保证汽车有良好的乘座舒适性和行驶平顺性；保证车轮和路面有良好的附着性，提高汽车的牵引性、制动性和通过性；承受着汽车的重量，轮胎在汽车上所起的重要作用越来越受到人们的重视。
一、轮胎的发展历程很早以前轮胎是用木头、铁等材料制成，第一个空心轮子是1845年英国人罗伯特•汤姆逊发明的，他提出用压缩空气充入弹性囊，见图1。
以缓和运动时的振动与冲击。
尽管当时的轮胎是用皮革和涂胶帆布制成，然而这种轮胎已经显示出滚动阻力小的优点。
根据这一原理，1888年约翰•邓录普制成了橡胶空心轮胎，随后托马斯又制造了带有气门开关的橡胶空心轮胎，可惜的是因为内层没有帆布，而不能保持一定的断面形状和断面宽。
1895年随着汽车的出现，充气轮胎得到广泛的发图1世界上第一只充气式轮胎十分简单图2先进的高速轿车子午线轮胎展，首批汽车轮胎样品是1895年在法国出现的，这是由平纹帆布制成的单管式轮胎，虽有胎面胶而无花纹。
直到1908年至1912年间，轮胎才有了显著的变化，即胎面胶上有了提高使用性能的花纹，从而开拓了轮胎胎面花纹的历史，并增加了轮胎的断面宽度，允许采用较低的内压，以保证获得较好的缓冲性能。
1892年英国的伯利密尔发明了帘布，1910年用于生产，这一成就除改进了轮胎质量,扩大了轮胎品种外，还使外胎具备了模制的可能性。
随着对轮胎质量要求的提高，帘布质量也得到改进，棉帘布由人造丝代替，上世纪50年代末人造丝又被强力性能更好、耐热性能更高的尼龙、聚酯帘线所代替，而且钢丝帘线随着子午线轮胎的发展，具有很强的竞争力。
1904年马特创造了炭黑补强橡胶，大规模用于补强胎面胶是在轮胎采用帘布之后，因为在这之前，帆布比胎面在轮胎使用中损坏得还要快，炭黑在胶料中的用量增长很快，上世纪30年代每100份生胶中使用的炭黑也不过20份左右，这时主要在胎面上采用炭黑，胎体不用，现在已达50份以上。
子午线轮胎结构设计与制造技术
子午线轮胎结构设计与制造技术
子午线轮胎是一种高性能轮胎，由于其特殊的结构设计和制造技术而得到广泛应用。
其主要特点是采用平行于中心线的钢丝束作为骨架材料，能够提供优秀的耐磨性和抗拉强度，使轮胎能承受高强度、高速度和长时间运行的要求。
子午线轮胎的结构设计和制造技术包括以下几个方面：
1.骨架结构设计：子午线轮胎采用钢丝束作为骨架材料，一般包含两到三层。
骨架材料的种类、材质和层数均影响了轮胎的性能。
通过优化骨架结构设计，可以提高轮胎的抗拉强度和耐磨性。
2.胎面花纹设计：胎面花纹是轮胎与路面之间的唯一接触面。
子午线轮胎的花纹设计对于轮胎的性能有着重要的影响。
通过优化花纹设计，可以提高轮胎的防滑性和抓地力。
3.胎侧加强结构设计：轮胎的胎侧加强结构对于轮胎的耐磨性和抗撞击性具有重要意义。
子午线轮胎一般采用加强胎侧结构，以提高轮胎耐用性和安全性。
4.制造工艺技术：子午线轮胎的制造工艺技术包括轮胎胎体的成型、钢丝束的辊压、轮胎胎面花纹切割、轮胎成型和贴合等工序。
制造工艺技术的精度和质量直接影响轮胎的性能。
综上所述，子午线轮胎的结构设计和制造技术是决定轮胎性能和品质的重要因素。
如今，随着科技的不断发展和制造工艺的不断升级，子午线轮胎的性能和质量有了大幅提升。
轮胎专业知识点总结
轮胎专业知识点总结一、轮胎的结构一般轮胎的结构由胎体、胎面、胎肩、胎侧、内衬和内胎组成。
在轮胎的内部结构中，轮胎采用基布、帘子等材料增强，并在胎体中间加入了钢丝帘来增强胎体的刚性，使得轮胎更加坚固耐用。
同时，轮胎胎面的橡胶材料采用高抓地橡胶材料，可以提高轮胎的抓地力，改善汽车的操控性能，而这也需要掌握轮胎橡胶材料的配方和生产工艺。
二、轮胎的材料和制造工艺轮胎的主要材料为橡胶，一般取材于高耐磨橡胶、天然橡胶、丁腈橡胶以及硅橡胶等多种材料的混合物，并且为了提高轮胎的抓地力和减小燃油消耗，轮胎的橡胶材料也需要根据不同的汽车用途和季节来进行设计。
在轮胎的制造工艺中，轮胎需要分层制作，包括内胎、帘子、钢丝帘等，然后进行胎体的成型和组装工艺，最后进行尺寸的修整和试验，确保轮胎具有良好的使用性能。
同时，还需要根据不同的用途和季节设计轮胎的花纹结构和胎压，以确保轮胎具有良好的抓地力和排水性能。
三、轮胎的性能指标轮胎有很多性能指标，主要包括抓地力、燃油经济性、减震性能、噪音和耐磨损等指标。
其中，抓地力是衡量轮胎抓地性能的重要指标，通常采用湿地路面的摩擦系数来评价轮胎的抓地力；燃油经济性则是衡量轮胎耗油量的指标，通常采用轮胎滚动阻力来评价轮胎的燃油经济性；减震性能是衡量轮胎平稳性和舒适性的指标，需要根据轮胎的结构和材料来设计和评价；噪音则是衡量轮胎安静性的指标，通常采用轮胎与地面的噪音来评价轮胎的噪音性能；耐磨损是衡量轮胎使用寿命的指标，需要根据轮胎的材料和花纹来设计和评价。
这些性能指标需要轮胎工程师进行综合考虑和设计，并在实际使用中进行车辆的试验和评价，以确保轮胎具有良好的性能。
四、轮胎的检测和维护轮胎作为汽车的重要部件，其安全性能和使用寿命 directly 关系到汽车的行驶安全和经济性。
因此，对于轮胎的检测和维护工作至关重要。
在轮胎的检测中，要对轮胎的气压、花纹、裂纹以及老化程度等方面进行综合评估，对轮胎的磨损情况和花纹深度进行检测，并及时更换磨损严重的轮胎，以确保轮胎具有良好的抓地力和排水性能；在轮胎的维护中，要根据轮胎的使用情况和季节要求，进行轮胎的定期充气和更换，确保轮胎在适当的气压条件下工作，延长轮胎的使用寿命。
265R25ETSC全钢工程机械子午线轮胎的设计
265R25ETSC全钢工程机械子午线轮胎的设计引言：全钢工程机械子午线轮胎主要用于工程机械领域，对于工程机械的运行和性能至关重要。
本文将探讨ETSC全钢工程机械子午线轮胎的设计，包括其结构特点、材料选择、设计原则和优势等方面。
希望通过本文的介绍，能更好地了解这一产品的设计理念和优势。
一、结构特点：ETSC全钢工程机械子午线轮胎的结构主要包括胎体、胎面、胎侧和胎肩等部分。
其胎体采用全钢帘布，具有较高的抗拉强度和承载能力。
胎面采用耐磨橡胶材料，能够提供良好的抓地力和抗磨损性能。
胎侧和胎肩采用特殊的花纹设计，以提高轮胎的稳定性和使用寿命。
二、材料选择：ETSC全钢工程机械子午线轮胎的材料选择主要考虑以下几点：首先是胎体材料，选择高强度的钢帘布，以保证轮胎的耐疲劳性能和承载能力；其次是胎面材料，选择耐磨损的橡胶材料，以提供良好的抓地力和使用寿命；最后是胎侧和胎肩材料，选择能够提高轮胎稳定性和使用寿命的特殊花纹设计。
三、设计原则：在ETSC全钢工程机械子午线轮胎的设计中，需要遵循以下几个原则：首先是结构合理性原则，要保证轮胎的各个部分在承受工程机械重载和高速行驶时具有足够的强度和稳定性；其次是橡胶配方优化原则，要通过调整橡胶配方的成分和比例，以提高轮胎的抗磨损性能和抓地力；最后是花纹设计合理性原则，要根据工程机械的使用环境和工作需求，设计出适合的花纹，以提高轮胎的性能和使用寿命。
四、优势：ETSC全钢工程机械子午线轮胎相比于其他轮胎的设计具有以下优势：首先是优异的承载能力和耐疲劳性能，能够满足工程机械的重载和长时间运行需求；其次是良好的抓地力和耐磨损性能，能够适应复杂的工程机械使用环境和路面条件；最后是结构稳定性和使用寿命长，能够降低工程机械的运营成本和维护费用。
总结：ETSC全钢工程机械子午线轮胎是工程机械领域的重要组成部分，其设计需要考虑胎体结构、材料选择、设计原则和优势等方面。
通过合理的设计和选择，可以提高轮胎的性能和使用寿命，为工程机械的运行和性能提供保障。
