电容器充放电过程
电容器的充电与放电过程的电量计算
电容器的充电与放电过程的电量计算电容器是一种常见的电子元件，用于存储和释放电荷。
在电容器充电与放电的过程中，电量的计算是非常重要的。
本文将详细介绍电容器的充电与放电过程，并讲解如何计算电量。
一、电容器的充电过程电容器的充电过程是指在电源的作用下，电容器两端逐渐积累电荷的过程。
在充电过程中，电容器内部积累的电荷量逐渐增加，电容器充电电流逐渐减小。
根据电容器的充电曲线，可以得出充电过程中电量的计算方法。
充电过程中，电容器的电压V和电量Q之间的关系可以用以下公式表示：Q = C * V其中，Q表示电量，C表示电容器的电容量，V表示电容器的电压。
根据这个公式，可以通过已知电容器的电压和电容量，计算出电量。
例如，如果一个电容器的电压为10V，电容量为5F，那么电量Q 为：Q = 5F * 10V = 50C二、电容器的放电过程电容器的放电过程是指在断开电源后，电容器内部的电荷逐渐释放的过程。
在放电过程中，电容器的电量逐渐减少，直到电量为零。
同样地，根据电容器的放电曲线，可以得出放电过程中电量的计算方法。
放电过程中，电容器的电量Q和电压V之间的关系可以用以下公式表示：Q = C * V其中，Q表示电量，C表示电容器的电容量，V表示电容器的电压。
根据这个公式，可以通过已知电容器的电压和电容量，计算出电量。
例如，如果一个电容器的电压为8V，电容量为3F，那么电量Q为：Q = 3F * 8V = 24C三、电容器充放电过程中电量的变化在电容器的充放电过程中，电量的变化是与时间有关的。
充电过程中，电量随着时间的增加而增加；放电过程中，电量随着时间的减少而减少。
要计算电容器充放电过程中电量的变化，可以使用如下的公式：充电过程中：Q = Q_max * (1 - e^(-t/RC))放电过程中：Q = Q_max * e^(-t/RC)其中，Q表示电量，Q_max表示电容器的最大电量，t表示时间，R 表示电阻值，C表示电容器的电容量，e为自然对数的底数。
电容器的充放电过程研究实验

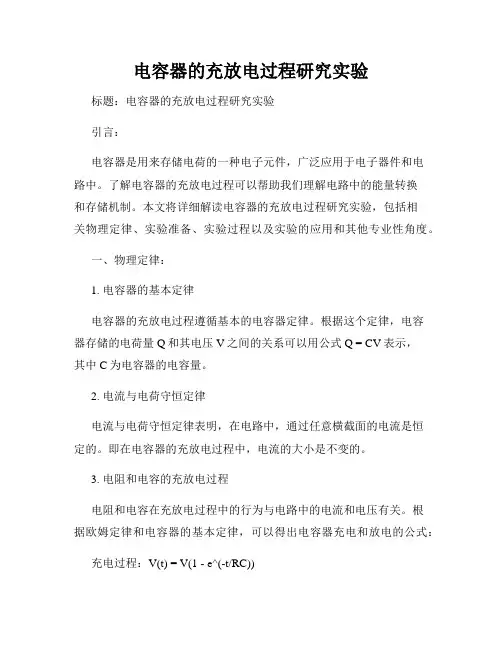

电容器的充放电过程研究实验标题：电容器的充放电过程研究实验引言：电容器是用来存储电荷的一种电子元件，广泛应用于电子器件和电路中。
了解电容器的充放电过程可以帮助我们理解电路中的能量转换和存储机制。
本文将详细解读电容器的充放电过程研究实验，包括相关物理定律、实验准备、实验过程以及实验的应用和其他专业性角度。
一、物理定律：1. 电容器的基本定律电容器的充放电过程遵循基本的电容器定律。
根据这个定律，电容器存储的电荷量Q和其电压V之间的关系可以用公式Q = CV表示，其中C为电容器的电容量。
2. 电流与电荷守恒定律电流与电荷守恒定律表明，在电路中，通过任意横截面的电流是恒定的。
即在电容器的充放电过程中，电流的大小是不变的。
3. 电阻和电容的充放电过程电阻和电容在充放电过程中的行为与电路中的电流和电压有关。
根据欧姆定律和电容器的基本定律，可以得出电容器充电和放电的公式：充电过程：V(t) = V(1 - e^(-t/RC))放电过程：V(t) = V(e^(-t/RC))其中V(t)为时间t时电容器的电压，V为电容器的电源电压，R为电路中的总电阻，C为电容器的电容量。
二、实验准备：1. 实验器材- 电容器- 电阻- 电源- 电压测量仪器（例如万用表）- 电路连接线等2. 实验步骤- 准备好所需的器材和电路连接线。
- 将电容器、电阻和电源按照电路图连接起来。
- 将电路连接线上的开关打开，观察电容器的充放电过程。
- 测量和记录电容器在不同时间点的电压值。
- 根据实验数据分析电容器的充放电过程。
三、实验过程：1. 实验准备- 首先，将所需的器材按照实验准备中的步骤准备好，并确保连接正确。
- 确保电源的电压和电流符合安全范围，并将电源接通。
2. 充电过程- 打开开关，电流通过电阻进入电容器开始充电。
- 利用电压测量仪器测量并记录电容器在不同时间点的电压值。
- 根据电容器的充电公式，计算电容器的充电时间常数RC。
- 根据实验数据绘制电容器电压随时间变化的曲线图。
第三节 电容器充放电
随着正负电荷的不断积累，电容器正极 板电位逐渐升高，与电源正极间的电位差逐 渐减小，当两者电位达到相等时，电荷不再 移动，充电电流为零，电容器两极板上所积 累的电荷也就不再增加，而电荷也就被储存 在电容器中了。电源负端的电子向电容器的 负极板流去，正极板中的电子则被绝缘介质 中的负电荷排斥到电源正极，从而就形成了 电流。
1 1 2 WC QU C CU C 2 2
电容器两端电压的变化，反映了电容 器中电场能量的变化。电容器中电场能量 的积累和释放都是一个逐渐变化的过程， 它只能从一种稳定状态变化到另一种稳定 状态。因此，电容器两端的电压决不会发 生突变，也只能是一个逐渐变化的过程。
U U1 U2 U3
1 1 1 1 C C1 C2 C3
q q1 q2 q3
U U1 U2 U3
C C1 C2 C3
一、电容器的充电和放电
图为电容器充、放电实验电路，其中C 大容量（储存电荷多）未充电的电容器，E 为内阻很小的直流电源，HL为小灯泡。
判断质量好坏的方法：
①若电容足够大且电容器质量很好，则万用表表针 会先向右偏转，后很快左偏恢复到原位； ②若电容器漏电量大，则万用表指针回不到原位，而 是停留在某一刻度上，其读数即为电容器的漏电阻值。 此值一般应大于几百至几千欧； ③若表针偏转到欧姆零位后不再偏转回原位，说明 电容器内部已短路(击穿) ④若表针根本就没有偏转则说明电容器内部可能已经 断路，或电容很小，充放电电流很小，不足以使表针 偏转。
对非电解电容的质量检测的示意图
检测现象
测量时表针向右偏转角度不大，指针按逆时针方向逐渐退 说明电容器有一定的充电现象。回“∞”处，表针稳定后 所指的读数就是该电容器 的漏电的电阻值
电容与电容器的充放电
电容与电容器的充放电电容和电容器是电路中常见的元件，用于存储和释放电荷。
电容器是由两个导体板之间夹着一个绝缘介质而形成的。
当电容器接入电路时，它能够吸收和储存电荷，并在需要时释放电荷。
这种过程被称为电容器的充放电。
一、电容的基本概念电容是一个物理量，用C表示，可以简单地理解为一个元件存储电荷的能力。
单位电容的定义是由1库仑电荷所储存的电压，也可以根据公式C=Q/V计算。
其中，Q表示电荷量，V表示电压。
电容越大，能够存储的电荷量就越大。
电容器是电容的具体实现，它是由两块导体板和中间的绝缘介质组成。
通常情况下，导体板由金属制成，绝缘介质可以是空气、塑料或陶瓷等。
两个导体板分别被称为电容器的两极，它们之间的电压差将决定电荷的存储量。
二、电容器的充电过程当一个电容器处于未充电状态时，两个导体板之间没有电荷。
在电路中加入一个直流电源，连接导体板的一端与电源的正极，另一端与电源的负极相连。
由于电源的作用，正电荷会从电源的正极进入一个导体板，负电荷会从电源的负极进入另一个导体板。
这样，电容器就完成了充电过程，带有电荷。
在充电过程中，电容器两极的电压会逐渐增加，直到达到电源的电压。
由于电容器的容量不同，充电所需的时间也不同。
当电容器达到充电状态后，电路中不再有电流通过，可以称之为开路状态。
三、电容器的放电过程当一个充电状态的电容器断开电源后，开始放电过程。
在放电过程中，电容器的两极之间存在一个电压差，它会逐渐减小。
电荷从一个导体板向另一个导体板移动，形成了一个电流的闭环。
放电过程会持续一段时间，直到电容器的电压降到很低的水平。
放电过程中，电荷的流动会产生电场，这个电场的方向和充电过程中的相反。
电流会从一个导体板流向另一个导体板，直到两个导体板之间的电荷相等，电容器的电压降为零。
四、充放电的应用电容器的充放电过程在电子电路中有重要的应用。
例如，在直流电源不稳定或不可靠的情况下，可以使用电容器储存电能，以平滑电路中的电压波动。
电容器的充放电实验步骤与技巧

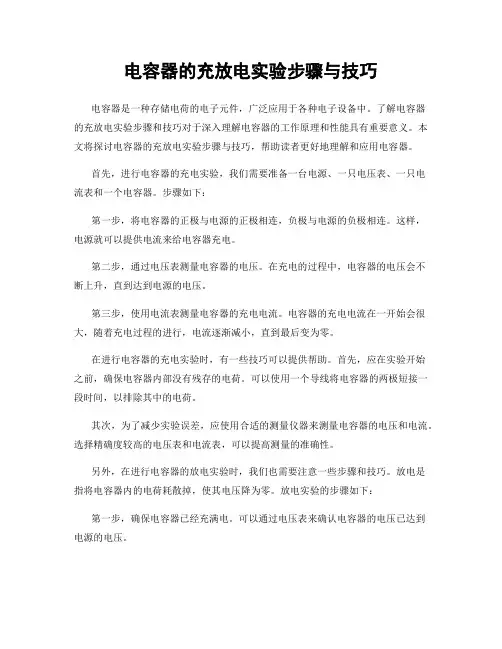

电容器的充放电实验步骤与技巧电容器是一种存储电荷的电子元件，广泛应用于各种电子设备中。
了解电容器的充放电实验步骤和技巧对于深入理解电容器的工作原理和性能具有重要意义。
本文将探讨电容器的充放电实验步骤与技巧，帮助读者更好地理解和应用电容器。
首先，进行电容器的充电实验，我们需要准备一台电源、一只电压表、一只电流表和一个电容器。
步骤如下：第一步，将电容器的正极与电源的正极相连，负极与电源的负极相连。
这样，电源就可以提供电流来给电容器充电。
第二步，通过电压表测量电容器的电压。
在充电的过程中，电容器的电压会不断上升，直到达到电源的电压。
第三步，使用电流表测量电容器的充电电流。
电容器的充电电流在一开始会很大，随着充电过程的进行，电流逐渐减小，直到最后变为零。
在进行电容器的充电实验时，有一些技巧可以提供帮助。
首先，应在实验开始之前，确保电容器内部没有残存的电荷。
可以使用一个导线将电容器的两极短接一段时间，以排除其中的电荷。
其次，为了减少实验误差，应使用合适的测量仪器来测量电容器的电压和电流。
选择精确度较高的电压表和电流表，可以提高测量的准确性。
另外，在进行电容器的放电实验时，我们也需要注意一些步骤和技巧。
放电是指将电容器内的电荷耗散掉，使其电压降为零。
放电实验的步骤如下：第一步，确保电容器已经充满电。
可以通过电压表来确认电容器的电压已达到电源的电压。
第二步，断开电容器与电源的连接，使电容器与外部电路断开。
这样，电容器内的电荷将无法得到补充，逐渐耗散。
第三步，使用电压表测量电容器的电压。
在放电过程中，电容器的电压会逐渐降低，直到最后降为零。
与充电实验类似，进行电容器放电实验时也要注意一些技巧。
首先，在实验过程中要保持电容器的连接线路简单，以减少电流的损耗和测量误差。
其次，为了安全起见，应选择合适的放电电阻来限制电流的大小，避免产生过大的电焦热效应，保护电容器和测量仪器。
通过电容器的充放电实验，我们可以更好地理解电容器的基本原理和特性。
电容在交流电路中的充放电过程
电容在交流电路中的充放电过程一、引言电容是一种能够存储电荷的器件，它在交流电路中扮演着重要的角色。
电容的充放电过程是指电容器在交流电路中接通和断开电源时，电容器内部电荷的变化过程。
本文将详细探讨电容在交流电路中的充放电过程。
二、电容的基本原理电容是由两个带电导体板和介质组成的器件。
当电容器接通电源时，正极板上聚集了正电荷，负极板上聚集了负电荷，形成了电场。
电容器的电容量取决于两个导体板之间的距离和介质的介电常数。
三、电容的充电过程1. 充电开始时，电源的正极连接到电容器的正极板，负极连接到负极板。
由于电源的电势高于电容器的电势，正电荷开始从电源流向电容器的正极板，负电荷从电容器的负极板流向电源。
这个过程持续一段时间，直到电容器的电势逐渐接近电源的电势。
2. 在充电的过程中，电容器的电势和电荷都在不断增加，直到达到稳态。
此时，电容器内部的电流为零，电容器的两个板上的电荷量相等。
3. 充电过程中，电容器的电压和电流的变化关系可以用以下公式描述：电压V(t) = V0(1 - e^(-t/RC))，其中V(t)为时间t时刻的电压，V0为电容器所接收的最大电压，R为电阻值，C为电容值。
四、电容的放电过程1. 放电开始时，电源的正极连接到电容器的负极板，负极连接到正极板。
由于电容器内部的电势高于电源的电势，电荷开始从电容器的正极板流向电源，直到两者电势相等。
2. 在放电的过程中，电容器的电势和电荷都在不断减小，直到电容器完全放电为空。
此时，电容器内部的电流为零，电容器的两个板上的电荷量相等。
3. 放电过程中，电容器的电压和电流的变化关系可以用以下公式描述：电压V(t) = V0 * e^(-t/RC)，其中V(t)为时间t时刻的电压，V0为电容器初始的电压，R为电阻值，C为电容值。
五、总结电容在交流电路中的充放电过程是一个重要的物理现象，它在电子工程和通信领域中有广泛的应用。
充放电过程中，电容器内部的电荷和电势随着时间的推移而变化，符合指数衰减的规律。
电容器充放电过程研究实验报告
电容器充放电过程研究实验报告一、引言电容器是一种用于储存电荷的器件，其具有很多应用场合。
为了深入了解电容器的充放电过程，我们进行了一系列的实验研究。
本实验报告将详细介绍我们的实验设计、实验过程、实验结果以及对结果的分析和讨论。
二、实验设计本实验中，我们选择了一个具有明显极性的二极电容器，并使用电压源和电阻器组成电路。
实验的主要步骤如下：1. 将电容器与电源和电阻器连接成串联电路；2. 使用数字万用表测量电容器的电压随时间的变化；3. 在稳定电源电压下记录电容器电压的时间变化曲线。
三、实验过程1. 接线：将电源的正极与电容器的正极相连，电源的负极与电容器的负极相连。
在电容器的正极和负极之间串联一个电阻器。
2. 仪器准备：将数字万用表调至电压测量档位，并连接到电容器的两端。
3. 实验记录：开始记录实验时间，并记录电压随时间的变化情况，直到电压稳定。
根据实验过程中记录的数据，我们得到了电压随时间变化的曲线。
在充电过程中，电压逐渐增加，直到达到电源提供的电压值。
在放电过程中，电压逐渐降低，直到趋近于零。
五、数据分析与讨论通过对实验结果的分析，我们可以得出一些结论：1. 充电过程中的电压变化符合充电指数规律，即电压随时间呈指数增长；2. 放电过程中的电压变化也符合指数规律，即电压随时间呈指数下降；3. 电容器的充放电时间常数与电阻器的电阻值有关，电阻值越大，充放电时间常数越长；4. 充放电过程中的功率损耗与电流强度有关，电流强度越大，功率损失越大；5. 在稳定电源电压下，电容器电压最终稳定在电源电压的一定比例下。
六、实验结论通过本实验的研究，我们深入了解了电容器的充放电过程。
我们得出了电压随时间变化的曲线，分析了充放电过程中的特点和规律。
这些实验结果对于电容器的应用和设计具有重要意义。
通过本次实验，我们不仅学习了电容器的基本原理和使用方法，还掌握了实际测量和记录实验数据的技能。
通过实验分析和讨论，我们对电容器的充放电过程有了更深入的认识。
电容在交流电路中的充放电过程
电容在交流电路中的充放电过程引言：电容是电路中常见的元件之一，它在交流电路中具有重要的作用。
本文将探讨电容在交流电路中的充放电过程，以及其对电路性能的影响。
一、电容的基本原理电容是由两个导体板之间的绝缘介质隔开而形成的，当两个导体板带电时，它们之间会建立电场。
电容的容量可以用电容值来表示，单位为法拉(F)。
电容的充放电过程是指电容器内部的电荷随时间变化的过程。
二、电容的充电过程当电容器处于充电状态时，我们将交流电源连接到电容器的两个导体板上，电容器会通过导线和电源建立电路。
在开始时，电容器内部没有电荷，所以导线上的电流为最大值。
随着时间的推移，电容器内部的电荷逐渐增加，导线上的电流逐渐减小，直到最后达到稳定状态。
这个过程被称为电容的充电过程。
三、电容的放电过程当电容器处于放电状态时，我们断开电源与电容器的连接，电容器内部的电荷开始流动，通过导线释放到外部回路中。
在开始时，电容器内部的电荷量最大，导线上的电流也最大。
随着时间的推移，电容器内部的电荷逐渐减少，导线上的电流逐渐减小，直到最后电容器内部的电荷完全释放完毕。
这个过程被称为电容的放电过程。
四、电容的充放电过程对电路性能的影响1. 电容的充电过程可以用来实现信号的整形和滤波。
在交流电路中，通过合适的电容值和电路连接方式，可以使得交流信号被滤波成直流信号，从而达到信号整形和滤波的目的。
2. 电容的充放电过程可以用来存储和释放能量。
在某些电子设备中，电容器被用作能量存储元件，通过充电过程将电能存储在电容器中，然后在需要时通过放电过程释放出来，以供电子设备正常工作。
3. 电容的充放电过程对于交流电路的频率响应具有影响。
在高频电路中，电容的充放电过程会导致电容器的阻抗变化，从而影响电路中信号的传输和滤波效果。
结论：电容在交流电路中的充放电过程是电容器内部电荷随时间变化的过程。
电容的充放电过程可以用于信号整形和滤波，能量存储和释放，以及影响交流电路的频率响应。
