一种全新型、高可靠性VXB—12高压真空断路器
高压真空断路器
一、产品概述VS1系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，是引进瑞士ABB 公司技术结合国内行业发展状况、生产能力开发制造的产品。
该产品总体结构为开关本体于操动机构，无污染、无爆炸危险，绝缘水平高。
(VS1--12M，M指的是永磁机构。
）本系列产品的操动机构为弹簧储能式，可以用电动操作，亦可用手动操作。
二、型号及含义三、结构及特点断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘桶内，这种结构能有效防止外力冲击，因环境污秽等外部因素对真空灭弧室的影响。
断路器配用ZMD1410系列中封式陶瓷或玻璃真空灭弧室，其铜铬触头具有环状纵磁场触头结构，开断能力强，截流水平低，电寿命长。
真空灭弧室置与绝缘捅内，使断路器具有免维护，无污染，无爆炸危险，噪音低，绝缘水平高。
操动机构为弹簧储能操作机构，机构箱内装有合闸单元，前方面板上设有分、合按钮，手储能操作孔、弹簧储能状态指示牌等。
机构与本体前后布置成一体，传动效率高，操作性能好，适用于频繁操作，可装于移开式或固定式开关柜。
四、工作原理断路器合闸所需能量由弹簧储能机构供给，储能机构可以由外部电源驱动电机完成，也可以由手动储能把手储能。
储能完成后，储能指示牌显示“已储能”。
同时，储能切换开关切断储能电机电源, 断路器处于待合闸状态。
在合闸操作中,不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作,均可使断路器合闸。
合闸动作完成后, 储能指示牌、储能切换开关复位, 电机电源接通。
电机再次储能。
合闸指示牌显示“合”。
辅助开关接点转换。
在分闸操作中, 不论用手按下“分闸”按钮或远方操作使合闸电磁铁动作, 均可使断路器分闸, 分闸动作完成后, 分闸指示牌显示“合”。
辅助开关接点转换。
同时在分闸操作中，计数器自动进一位，可从面板观察窗看到相应的数字。
五、防误连锁合闸操作完成后，在断路器未分闸时，断路器将不能再次合闸。
断路器合闸操作完成后，如合闸信号未及时去掉，断路器内部防跳控制回路，将切断合闸回路防止多次重合闸。
库柏耐吉VN3-12E系列户内高压交流真空断路器
摩枸耐寄￡、，I＼13-12E系列户内高压交流真空断路器V N3—12E系列户内高压交流真空断路器是由库柏耐吉f宁波)电气有硪公司自行研制开发的最新一代12kV 真空断路器，可广泛应用干电厂、电网、冶金、石化、城市基础设施建设等。
该产品已通过国家标准要求完成的型式试验，达到M2一E2一C2级断路器水平，并通过国家级鉴定。
1产品特点(1)V N3—12E极柱将小型化低阻值灭弧室厦一次主导电回路浇注在环氧树脂内，形成固封极柱，使断路器绝缘更可靠。
{2}V N3—12E极柱采用对流通风技术，配合低阻型真空灭弧事，极大地降低了真空断路器长期工作下的温升，并减少了电能的损耗。
(3)V N3—12E采用模块化弹簧操动机构，具有维护方便、更换快捷和机械可靠性高等特点。
(4)V N312E真空断路器在进行频繁操作或开断短路电流的场合下具有优异的性麓，产品完全满足自动重合闸的要求，并具有极高的操作可靠性与使用寿命。
5)V N3—12E配用小型化、系参数额定电压仆v)《淀蝻睾‘H z-额定绝缘I频耐竖电压(1r ain)m{f kV)霉电冲击耐受电压额2自∞、A)额定短目M￡自流(4s)(kA)额2*值侧簧电靠f4s J{k A j额定Ⅲ路开断电流f kA)颉2操作顺序辅定电窖组开断电流(A l机械寿命c☆)海拔高度f r n)*境i&f℃J相对温度日平均≤95％．月平均≤90％列化专用陶瓷真空灭弧室，经特殊设计，采用新型触头材料和磁场结构，目路电阻低，触头耐磨损，电气寿命长，灭弧室耐压水平高，截流水平低，开断能力强，可靠性高。
2技木参数V N3—12E系列户内高压交流真空断路器的主要技术参数见最1。
-和G B标准要求更高的爬电距离和电气间隙。
3)可靠的接地方式，确保断路器从工作位置到试验位置接地的连续性。
(4)配用伊顿电气最新一代的弹簧操作机构，结构紧凑，体积小巧。
2技术参数12k V W—V A Ci系列中压真空断路器的主要技术参见表1。
施耐德宝光 VS1 Pro-12 系列户内高压交流真空断路器说明书
Schneider Baoguang关于施耐德宝光施耐德（陕西）宝光电器有限公司（简称SSBEA或施耐德宝光）是施耐德电气专业从事中、系统及相关产品研发、生产和销售的中外合资企业。
高新科技园区。
在世界五百强企业与中国中压电器龙头企业的通力合作下，作为国内中压行业著名的“宝光”品牌真空断路器的唯一合法生产商，施耐德宝光秉承精益生产科学理念，凭借品质过硬、安全可靠的全系列高品质产品和覆盖用户全生命周期的完善服务，帮助用户实现卓越的生产运营绩效和市场竞争力，用品质的“不妥协”实现可持续发展之道。
我们致力于将施耐德宝光打造成为中国卓越和高效的中压断路器和系统的制造平台，依托自身的专业优势，为广大用户和合作伙伴提供领先的总成本和长期全面的安心保障。
目录产品概述VBG-E系列真空断路器 (1)产品优势五大优势 (2)产品特点全新覆盖特点 (3)VBG-E-12P产品参数 (4)安装尺寸 (6)VBG-E-12产品参数 (15)安装尺寸 (17)订货须知 (21)产品真伪查询产品真伪查询………………………………………………………………………………………22产品概述VBG-E系列户内高压真空断路器（以下简称断路器）是额定电压12kV，交流50Hz的户内开关设备元件，产品符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》、JB/T 3855《高压交流真空断路器》、DL/T 403《12kV~40.5kV高压真空断路器订货技术条件》等标准的规定。
断路器一次回路绝缘方式分为复合绝缘式及固封极柱式，产品可配用专用推进机构，组成手车单元与KYN28A-12型开关柜配套使用。
断路器亦可安装于XGN2等固定式开关柜内使用。
VBG-E系列真空断路器具有体积小、开断能力强、绝缘强度高、无污染、无爆炸危险等优点。
操动机构为弹簧储能式，可以用交、直流实现储能动作，也可用手动操作实现。
SecoVac系列 VB2 Plus-12 真空断路器
VB2 Plus-12 T1250-50
12 1250 50 42 75 50 135 50 135
T2000-50
12 2000 50 42 75 50 135 50 135
T2500-50
12 2500 50 42 75 50 135 50 135
T3150-50
12 3150 50 42 75 50 135 50 135
T4000-50*
12 4000 50 42 75 50 135 50 135
分-180s-合分-180s-合分 (T60及以下：分-0.3s-合分-180s-合分) 30 274 30000 20~50 30~70 ≤2 ≤2 210、275 247、256 30 274 30000 20~50 30~70 ≤2 ≤2 275 308 30 274 30000 20~50 30~70 ≤2 ≤2 275 308 30 274 30000 20~50 30~70 ≤2 ≤2 275 308
分-0.3s-合分-180s-合分 30 274 30000 20~50 30~70 ≤2 ≤2 275 297 30 274 30000 20~50 30~70 ≤2 ≤2 275 297
4
产品型号 规格
额定电压 额定电流 额定频率 额定工频耐受电压（1分钟） 额定雷电冲击耐受电压（峰值） 额定短路开断电流 额定短路关合电流（峰值） 额定短时耐受电流（4秒） 额定峰值耐受电流 操作顺序 额定短路开断电流开断次数 电寿命试验次数（E2级） 机械寿命 分闸时间 合闸时间 触头合闸弹跳时间 三相触头合、分闸不同期性 相间中心距 重量 *强制风冷 次 次 次 ms ms ms ms mm kg 30 274 30000 20~50 30~70 ≤2 ≤2 210、275 247、256 kV A Hz kV kV kA kA kA kA
VS1-12-630-25真空断路器
VS1-12/630-25高压真空断路器VS1-12/630-25高压真空断路器可以切断工作电流和事故电流。
VS1-12/630-25高压真空断路器能在负荷情况下接通和断开电路，当系统产生短路故障时，能迅速切断短路电流。
它还能在保护装置的作用下自动切除短路故障。
一、VS1-12/630-25高压真空断路器触头接触压力作用高压真空断路器在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。
灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。
这个外加压力和自闭力之和称为触头的接触压力。
这个接触压力有如下几个作用：保证动、静触头的良好接触，并使其接触电阻少于规定值。
满足额定短路状态时的动稳定要求。
应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。
抑制合闸弹跳。
使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。
为分闸提供一个加速力。
当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。
高压真空断路器触头接触压力是一个很重要的参数，如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高。
二、VS1-12/630-25高压真空断路器真空度试验意义与注意事项真空度测试的开展，使我们对真空灭弧室的检测从定性上升到定量阶段，能掌握真空灭弧室泄漏发展变化情况，并能估算其使用寿命。
对手车式断路器，测试较方便，对固定柜式断路器，，测试不是很方便。
真空度测试不能取代传统的工频耐压试验。
真空度测试由于受测试范围限制(1×10-1Pa×104Pa)，必须配合工频耐压试验才能对真空灭弧室作出准确的诊断。
测试前应先仔细检查真空灭弧室外观，如有破损不必做其他试验，应立即更换；真空度测试虽良好但工频耐压没通过的灭弧室必须更换；工频耐压通过但真空度不合格的灭弧室也必须更换；耐压通过，真空度合格，但真空度下降较快的要加强检测。

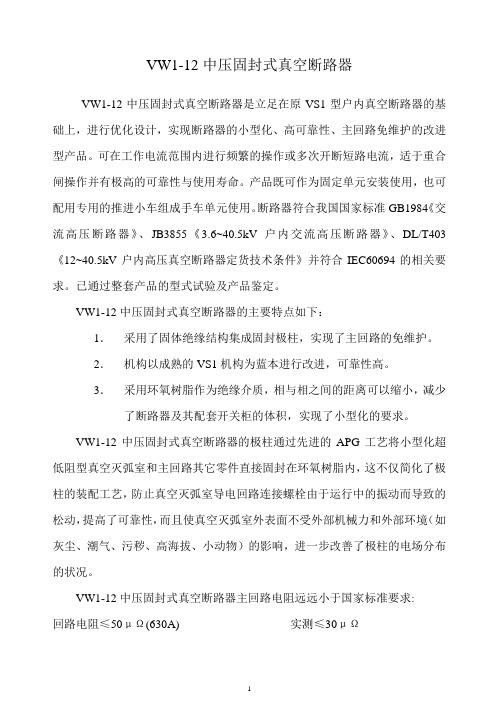

VW1固封式真空断路器说明(新)
VW1-12中压固封式真空断路器VW1-12中压固封式真空断路器是立足在原VS1型户内真空断路器的基础上，进行优化设计，实现断路器的小型化、高可靠性、主回路免维护的改进型产品。
可在工作电流范围内进行频繁的操作或多次开断短路电流，适于重合闸操作并有极高的可靠性与使用寿命。
产品既可作为固定单元安装使用，也可配用专用的推进小车组成手车单元使用。
断路器符合我国国家标准GB1984《交流高压断路器》、JB3855《3.6~40.5kV户内交流高压断路器》、DL/T403《12~40.5kV户内高压真空断路器定货技术条件》并符合IEC60694的相关要求。
已通过整套产品的型式试验及产品鉴定。
VW1-12中压固封式真空断路器的主要特点如下：1．采用了固体绝缘结构集成固封极柱，实现了主回路的免维护。
2．机构以成熟的VS1机构为蓝本进行改进，可靠性高。
3．采用环氧树脂作为绝缘介质，相与相之间的距离可以缩小，减少了断路器及其配套开关柜的体积，实现了小型化的要求。
VW1-12中压固封式真空断路器的极柱通过先进的APG工艺将小型化超低阻型真空灭弧室和主回路其它零件直接固封在环氧树脂内，这不仅简化了极柱的装配工艺，防止真空灭弧室导电回路连接螺栓由于运行中的振动而导致的松动，提高了可靠性，而且使真空灭弧室外表面不受外部机械力和外部环境（如灰尘、潮气、污秽、高海拔、小动物）的影响，进一步改善了极柱的电场分布的状况。
VW1-12中压固封式真空断路器主回路电阻远远小于国家标准要求:回路电阻≤50μΩ(630A) 实测≤30μΩ回路电阻≤45μΩ(1250A) 实测≤30μΩ回路电阻≤35μΩ(1600-2000A) 实测≤25μΩ回路电阻≤25μΩ(2500A以上) 实测≤16μΩ机械寿命: 30000次VW1-12中压固封式真空断路器对小型化超低阻型真空灭弧室的应用从根本上满足了大电流断路器对温升的要求并降低了电能损耗。
根据本公司内部温升测试，1250A及以下额定电流的断路器,最高点不超过50K。
VB2真空断路器(中文)
➢总体布置相同，传动系统相同，绝大部分零部件通用，因 此显示出很强的系列性和经济性。
GE Consumer & Industrial - SJV
VB2真空断路器
GE Industrial
主要参数表（40kA及以下）
额定电压
VB2真空断路器
GE Indus& Industrial - SJV
➢GE灭弧室真空度高，触头 许用压力小，断路器传动机 构不会出现死点现象。机构 受寿命长。
GE Industrial
GE Consumer & Industrial - SJV
VB2真空断路器
模块化的操作机构
GE Industrial
➢操作机构采用性能优异的弹簧储能式机构，采用模 块化设计，一件多用，使机构主件分布合理，结构简 单，性能稳定。 ➢整个机构由三个模块组成：储能合阐，分阐，主轴 传动部分。这三部分可以分别组装后再用螺栓固定于 机构，组装维护非常简便。 ➢储能机构由二级蜗轮副、超越离合器及合阐簧组成， 结构紧凑。 ➢分闸机构采用二级脱扣减力装置，脱扣力小。
额定短时耐受电流（4s）
kA
额定短时工频耐受电压 （1min） kV
额定雷电冲击耐受电压
kV
额定短路电流开断次数
次
机械寿命
次
3.6/7.2/12 1250/1600/2000/3150/4000
50 125 125 40 42 75 30 20000
GE Consumer & Industrial - SJV
GE Industrial
GE Consumer & Industrial - SJV
WVT-12型户内交流高压真空断路器的设计与实现
WVT-12型户内交流高压真空断路器的设计与实现
孙新梅
【期刊名称】《科技成果纵横》
【年(卷),期】2007(000)003
【摘要】@@ 断路器是开关柜的核心部件,其产品水平、制造质量直接影响电网的安全可靠性、工业用户的生产效率和居民的生活质量.在12KV电压等级中,真空断路器的使用量占断路器总量的98%以上.有关统计资料表明,国内2004年12KV真空断路器年产量23.8万台,比2003年增长18.7%.2005年12KV真空断路器年产量27.4万台,比2004年增长15%.随着电力工业的发展,对真空断路器的需求量每年将以10%～15%的速度递增.2010年年需求量约为40万台左右.
【总页数】2页(P95-96)
【作者】孙新梅
【作者单位】淮北职业技术学院
【正文语种】中文
【中图分类】TM5
【相关文献】
1.VS1型户内高压真空断路器的操作与维护 [J], 商明越
2.VSI型户内高压真空断路器故障分析及处理措施 [J], 李海
3.ZN28A-12系列户内交流高压真空断路器 [J], 韩辑
4.VS1型户内高压真空断路器预储能后自动合闸故障分析及处理 [J], 朱玉文
5.VS1户内交流高压真空断路器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
QHD-VEY-12户内永磁高压真空断路器.doc-厦门启和电器有限公司
QHD-VEY-12C型侧装式永磁真空断路器口概述QHD-VEY-12中压永磁真空断路器是启和公司携手SIEMENS中压开关技术合作生产的高新技术产品，为满足中国市场对进口产品及其与主流开关柜轻松适配的需求，联合SIEMENS最新的科研成果及制造工艺，处于国际领先水平的新一代免维护固封式真空断路器，该产品采用了SIEMENS固封极柱与灭弧室和我司自行研发生产模块化长寿命永磁操动机构EM1匹配，性能更加成熟可靠，具有广泛的兼容性和互换性。
可完全满足中国GB1984-2003版本及大多数先进工业国家电气设备EC62271－100、DL要求中规定。
QHD-VEY-12系列产品符合下列标准：1.GB1984－2003 交流高压断路器2.DL/T 403－2000 12kV～40.5kV高压真空断路器订货技术条件3.JB8738－1998 3.6kV～40.5kV交流高压开关设备用真空灭弧室4.IEC62271－100 交流高压断路器5、DIN VDE0670 德国工业标准QHD-VEY-12C型侧装式真空断路器系户内高压开关设备，适用于额定电压7.2～12千伏、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
QHD-VEY-12C型侧装式真空断路器固定安装，主要用于650MM固定开关柜，该断路器既可单独使用，更适用于环网供电、箱式变或各种非标供电系统。
口主要性能特点1 、无限可靠的德国SIEMENS真空灭弧室SIEMENS灭弧室根据不同的工况环境与技术要求采用结构不同两种的触头使开断短路电流变的无限可靠，在横向磁场触头中，当瞬时电流小于10kA，电弧呈现扩散型，而更高的电流将会形成聚集型电弧，为避免触头自身过度发热，附加的横向磁场产生电磁力驱动电弧在触头盘面高速旋转，这样电弧根部出现的触头烧损现象分布在燃弧圈整个区域内。
HVX 型户内真空断路器
H V X型户内真空断路器无论你是计划安装新的开关设备还是要改造已有的设备，您都需要一个使用方便，简单可靠，安全经济的元器件。
作为世界领先的开关器件制作者AREVA输配电拥有足够的经验和资源去开发能满足全球客户要求的开关设备。
HVX是我们采用模拟化设计的最新型真空断路器，针对中国市场开发，适用于空气绝缘开关柜，可以和同类标准产品实现互换。
HVX特有的设计，简单紧凑的结构，操作便捷和高可靠性为您的工程带来有价值的解决方案。
额定电压12-24KV，额定电流630A-4000A，额定短路电流50KA。
通过100次额定短路分断试验。
模块化设计，体积小，寿命长。
广泛应用于架空线、电动机、变压器、电容器组及发电机保护。
HVX系列真空断路器特点:1、操作机构采用单轴单盘簧操作机构，一个蜗旋盘簧提供一个标准循环所需的合、分操作能量。
三相独立的凸轮输出，为真空灭弧室提供最佳的特性配合。
传动机构一级输出和特有的轴承传动设计，最佳的传动效率，确保节能环保和机构稳定可靠。
2、作用原理通过电动马达或手动的摇柄，在蜗旋盘簧上储存一个完整的操作循环所需的能量。
真空灭弧室的合、分闸运动是由凸轮控制完成的，在完成合闸之后，弹簧自动重新储能，为一个完整的自动重合闸循环储存所需的能量。
合、分闸保持机构，内置高效的阻尼缓冲橡胶，传动部件间环节无刚性接触，吸收驱动机构在快速合、分闸操作后的多余能量。
操动机构具有电动和手动两种储能装置。
储能完成后，其相应的闭锁机构防止误操作。
3、真空灭弧室AREVA的VG系列真空灭弧室采用最新计算机建模工具进行模拟，并结合全面的验证试验，从而实现真正的优化设计。
VG系列真空灭弧室，采用最新的完全一次封排技术，最大的减少了生产过程中人为的污染。
灭弧室专利设计和AREVA对真空灭弧室技术的透彻理解，使AREVA真空灭弧室以高稳定性、小体积、长寿命在中压真空领域独树一帜。
4、全固封极柱全固封极柱全固封极柱全固封极柱是AREVA融百年设计和制造经验，经多年实践验证对中压产品的又一次贡献，它源自有40年运行经验的户外高压产品应用技术，通过密封性极好的弹性材料，将真空灭弧室、一次回路和绝缘拉杆完全固封在一个环氧树脂的极柱内，实现了一次导电回路与外部的完全隔离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
一种全新型、高可靠性VXB—12高压真空
断路器
作者：辛全旗
来源：《企业技术开发·中旬刊》2013年第05期
摘 要：新型VXB-12高压真空断路器是西电宝鸡电器有限责任公司设计开发的新一代高
压真空断路器产品，吸收了原ZN63A（VS1）高压真空断路器的诸多优点，在其基础上，进行
了大量设计技术、工艺技术优化，特别是将原来的一体化操作机构改进成了独立式操作机构，
使真空断路器的故障率大幅度的下降，机械稳定性能、机械寿命显著提高，为真空断路器实现
真正意义上的高性能、免维护开创了先例。文章就产品的性能、技术参数、优点对照等方面对
新型12 kV中置式配KYN28高压开关柜的VXB型真空断路器进行了系统性的介绍。
关键词：高压真空断路器产品；VXB型；机械稳定性
中图分类号：TM561.2 文献标识码：A 文章编号：1006-8937（2013）14-0012-04
ZN63A（VS1）作为市场上主流配KYN28高压真空开关柜产品的断路器产品，从最初的
设计开发到现在，已经走过了十几年的历程，其优良的设计，方便的操作性，大受用电部门的
欢迎，通过十几年的技术进步，在使用中也暴露出了其设计、工艺的细节缺陷。为更进一步提
高产品性能，我们设计开发出了具有西电独立知识产权的一种全新的12 kV中置式配KYN28
高压开关柜的VXB产品，其设计、工艺细节得到完善，性能更优良、机械稳定性能更高，将
成为ZN63A（VS1）升级换代的最佳选择。本文就该产品进行全面介绍，期望广泛应用于中国
电力市场，以推动高压电力技术进步。
1 型号意义与断路器外型图
型号为VXB-12/T1 250-31.5，具体含义如下：V代表真空断路器，X代表中国西电，B代
表西电宝鸡，12表示额定电压12 kV，T表示弹簧操作机构，1 250表示额定电流1 250 A，
31.5表示额定开断电流为31.5 kA，断路器外型如图1所示。
2 技术数据
①断路器特性参数如表1所示。
②储能电机采用永磁直流电动机，主要技术参数如表2所示。
③手动储能操作采用与机构所配的储能手柄操作，并在机构内部采用多级减速齿轮使其手
动操作力减小。
龙源期刊网 http://www.qikan.com.cn
④合分闸电磁铁采用螺管式，其技术参数如表3所示。
⑤过流脱扣器参数如表4所示。
3 操作机构概述
①使用单元式模块式弹簧操作机构，安装、检修方便。
②操作机构具有体积小，合闸功小，传动率高等优点（较VS1、CT19机构合闸功小，开
断31.5 kA仅为10 kg·m）。
③操作机构通用性强，能用于VK、VS1型等户内高压真空断路器适用的所有固定柜、手
车柜中，产品也可满足固封极柱缩短相同间距的要求，还可以操作其合闸功与之相当的其它类
型的真空断路器，其性能及各项指标符合GB1984《交流高压断路器》的配套要求。
④操作机构具有结构简单、动作灵活、可靠性高、机械寿命长（不低于20 000次）、免
维修、少维护、低噪音、成本低等特点。
⑤该产品所匹配的真空断路器是运行在额定电压12 kV、交流50 Hz的户内开关设备元
件，符合GB1984、DL403及IEC56等标准的规定。
⑥产品的使用环境条件：环境温度上限+40℃，下限-40℃（允许在30℃下储运）；海拔
高度低于2 000 m；空气相对湿度日平均不大于95%，月平均不大于90%，饱和水蒸气压日平
均不大于2.2×10-3 MPa，月平均不大于1.8×10-3 MPa，在高湿度期内温度急降时，可能凝露；
无滴水、火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所。
4 操作机构与断路器配合
操作机构与真空断路器采用一体化焊接式主轴用高精密轴承与框架连接，一体化焊接式主
轴强度高、机械稳定性能强，有效的克服了原来的采用花键组装式，零件分散，间隙大，配合
稳定性能无法控制的弊端，操作机构外型如图2所示。
5 操作机构工作原理
操作机构工作原理如图3所示。
①储能过程：储能时摇动储能手柄或使用电机3转动，带动减速箱中各级齿轮，通过中间
齿轮带动从动齿轮转动，从而由从动齿轮上的驱动爪带动凸轮轴上的驱动块转动，使凸轮轴转
动，凸轮轴6旋转并带动两边挂簧拐臂16转动，合闸弹簧5被逐渐拉长，使机构储能，当弹
簧过中后由合闸掣子24保持，使机构处于准备合闸状态，合闸挚子与半轴扣接量为1.5～2.5
mm。
龙源期刊网 http://www.qikan.com.cn
②合闸及重合闸过程：进行合闸操作时，按下合闸按钮或给合闸脱扣器20施加电压，则
使合闸半轴10顺时针旋转，解除储能保持，合闸弹簧释放能量，同时带动凸轮旋转并带动四
连杆26和三相主轴23。合闸完成时，合闸挡板25扣住分闸半轴7，使断路器处于合闸状态，
分闸挡板与分闸半轴扣接量为1.5～2.5 mm。
机构在合闸状态下，当再次操作储能系统时，合闸弹簧又一次被拉长，弹簧过中后仍由合
闸掣子保持储能状态。
机构在合闸已储能状态下，即处于重合闸准备状态下，可实现“分-合0.3s-分”一次重合闸
操作。
③分闸脱扣过程：断路器合闸后，按下分闸按钮或给分闸线圈2施加电压使分闸半轴7逆
时针旋转，分闸挡板解除扣接，断路器分闸。
6 与ZN63A（VS1）产品性能比较
与ZN63A（VS1）产品性能比较如表5所示。
7 结 语
作为一种新型的中置式12 kV配KYN28高压开关柜的真空断路器，它秉承了ZN63A
（VS1）的优点，在其基础上，进行了大量的设计、工艺、材料改革、改进，西电宝鸡电器为
此建立了国内最先进的生产线，配置了先进的工艺器具，竭诚为中国电力市场提供性价比最大
化、免维护的卓越真空断路器精品。
参考文献：
[1] 林莘.现代高压电器技术[M].北京：机械工业出版社，2002.
[2] GB/T772-2005，高压绝缘子瓷件技术条件[S].
