红外成像测温方法介绍

红外成像测温方法介绍

红外成像测温方法介绍随着科技的进步,红外成像测温技术在各行各业中得到了广泛的应用。

该技术通过检测物体所发出的红外辐射来测量其表面温度,具有非接触、快速、准确的优点。

本文将介绍几种常见的红外成像测温方法。

一、红外测温原理红外成像测温的基本原理是物体受热后会发出热辐射,其中包括了红外辐射。

红外相机能够将红外辐射转化为热图像,通过分析热图像的颜色和亮度来确定物体表面的温度分布情况。

二、热像仪法热像仪法是最常见的红外成像测温方法之一。

它利用红外相机捕捉物体发出的红外辐射,将其转化为热图像。

热图像以不同的颜色来表示物体的温度,通常采用热色谱图来显示。

热像仪可以快速扫描大面积,适用于工业生产线上的温度检测以及建筑结构的热损失分析等。

三、红外测温仪法红外测温仪是一种手持式温度测量设备,可以单点或多点测温。

它通常包括一个红外探测器和一个显示屏。

其原理是通过接收物体表面所发出的红外辐射,转化为温度数值并显示出来。

红外测温仪可以实时测温,非常适用于工业领域中的温度监测,如电力设备、管道、锅炉等的故障诊断。

四、红外测温系统红外测温系统是一种集成了红外成像和温度测量功能的设备。

它通常由红外相机、控制器和显示屏组成。

红外相机负责捕捉物体的红外辐射,并转化为热图像。

控制器负责对热图像进行分析处理,计算出物体表面的温度。

显示屏则显示热图像和温度数值。

红外测温系统可以用于大范围的温度监测,如火灾报警系统、医疗诊断等。

五、红外测温的应用领域红外成像测温技术在各个行业中都有广泛的应用。

在工业领域,它可以用于故障诊断、设备运行状态监测等;在医疗领域,它可以用于体温检测、疾病诊断等;在建筑领域,它可以用于检测建筑结构的热损失情况等。

此外,红外测温技术还可以应用于夜视、安防等领域。

总结:红外成像测温技术以其非接触、快速、准确的特点,被广泛应用于各个行业中。

热像仪法、红外测温仪法以及红外测温系统等几种常见的测温方法,能够满足不同领域对温度测量的需求。

基于数字传感器DS1820测温系统

基于数字传感器DS1820测温系统

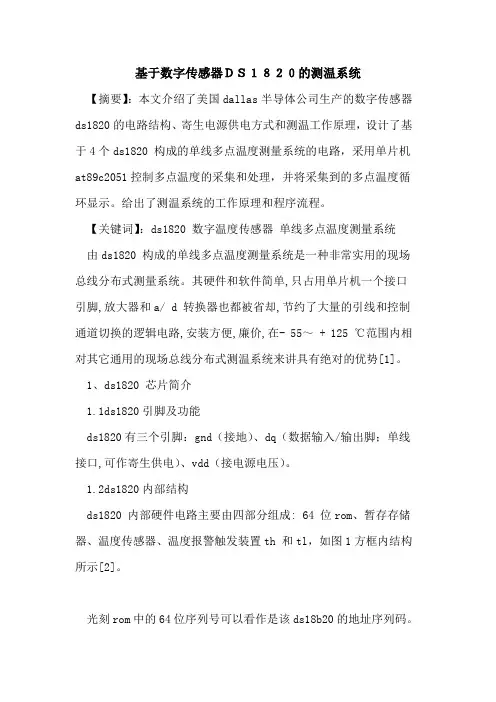

基于数字传感器DS1820的测温系统【摘要】:本文介绍了美国dallas半导体公司生产的数字传感器ds1820的电路结构、寄生电源供电方式和测温工作原理,设计了基于4个ds1820 构成的单线多点温度测量系统的电路,采用单片机at89c2051控制多点温度的采集和处理,并将采集到的多点温度循环显示。

给出了测温系统的工作原理和程序流程。

【关键词】:ds1820 数字温度传感器单线多点温度测量系统由ds1820 构成的单线多点温度测量系统是一种非常实用的现场总线分布式测量系统。

其硬件和软件简单,只占用单片机一个接口引脚,放大器和a/ d 转换器也都被省却,节约了大量的引线和控制通道切换的逻辑电路,安装方便,廉价,在- 55~ + 125 ℃范围内相对其它通用的现场总线分布式测温系统来讲具有绝对的优势[1]。

1、ds1820 芯片简介1.1ds1820引脚及功能ds1820有三个引脚:gnd(接地)、dq(数据输入/输出脚;单线接口,可作寄生供电)、vdd(接电源电压)。

1.2ds1820内部结构ds1820 内部硬件电路主要由四部分组成: 64 位rom、暂存存储器、温度传感器、温度报警触发装置th 和tl,如图1方框内结构所示[2]。

光刻rom中的64位序列号可以看作是该ds18b20的地址序列码。

光刻rom的作用是使每一个ds18b20都各不相同,这样就可以实现一根总线上挂接多个ds18b20的目的。

ds1820 的存贮器由一个高速暂存便笺式ram 和一个非易失性电可擦除eeram 组成,后者存贮高温度和低温度和触发器th 和tl。

暂存存贮器有助于在单线通信时确保数据的完整性。

2、ds1820的工作原理ds1820的测温原理:内部计数器对一个受温度影响的振荡器的脉冲计数,低温时振荡器的脉冲可以通过门电路,而当到达某一设置高温时振荡器的脉冲无法通过门电路。

计数器设置为-55℃时的值,如果计数器到达0之前,门电路未关闭,则温度寄存器的值将增加,这表示当前温度高于-55℃。

基于RS232实时在线多点温度测控系统的设计

基于RS232实时在线多点温度测控系统的设计

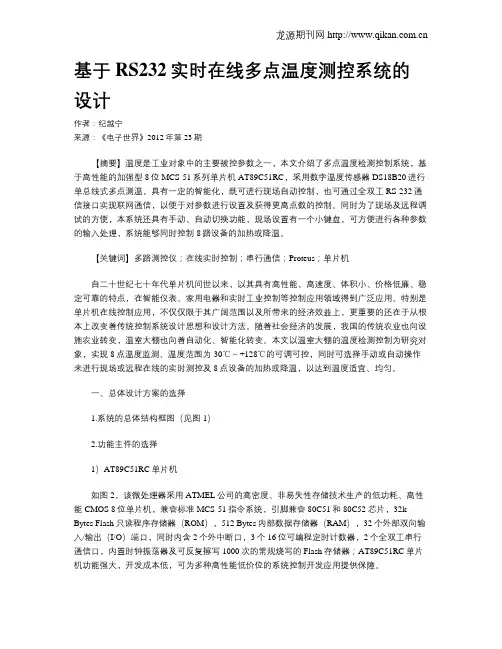

基于RS232实时在线多点温度测控系统的设计作者:纪越宁来源:《电子世界》2012年第23期【摘要】温度是工业对象中的主要被控参数之一,本文介绍了多点温度检测控制系统,基于高性能的加强型8位MCS-51系列单片机AT89C51RC,采用数字温度传感器DS18B20进行单总线式多点测温,具有一定的智能化,既可进行现场自动控制,也可通过全双工RS-232通信接口实现联网通信,以便于对参数进行设置及获得更高点数的控制。

同时为了现场及远程调试的方便,本系统还具有手动、自动切换功能,现场设置有一个小键盘,可方便进行各种参数的输入处理,系统能够同时控制8路设备的加热或降温。

【关键词】多路测控仪;在线实时控制;串行通信;Proteus;单片机自二十世纪七十年代单片机问世以来,以其具有高性能、高速度、体积小、价格低廉、稳定可靠的特点,在智能仪表、家用电器和实时工业控制等控制应用领域得到广泛应用。

特别是单片机在线控制应用,不仅仅限于其广阔范围以及所带来的经济效益上,更重要的还在于从根本上改变着传统控制系统设计思想和设计方法。

随着社会经济的发展,我国的传统农业也向设施农业转变,温室大棚也向着自动化、智能化转变。

本文以温室大棚的温度检测控制为研究对象,实现8点温度监测、温度范围为-30℃~+128℃的可调可控,同时可选择手动或自动操作来进行现场或远程在线的实时测控及8点设备的加热或降温,以达到温度适宜、均匀。

一、总体设计方案的选择1.系统的总体结构框图(见图1)2.功能主件的选择1)AT89C51RC单片机如图2,该微处理器采用ATMEL公司的高密度、非易失性存储技术生产的低功耗、高性能CMOS 8位单片机,兼容标准MCS-51指令系统,引脚兼容80C51和80C52芯片,32k Bytes Flash只读程序存储器(ROM),512 Bytes内部数据存储器(RAM),32个外部双向输入/输出(I/O)端口,同时内含2个外中断口,3个16位可编程定时计数器,2个全双工串行通信口,内置时钟振荡器及可反复擦写1000次的常规烧写的Flash存储器;AT89C51RC单片机功能强大,开发成本低,可为多种高性能低价位的系统控制开发应用提供保障。

基于FPGA和单总线技术的多点测温系统设计

基于FPGA和单总线技术的多点测温系统设计
维普资讯
高 新 技 术
基于 F G P A和单总线技术 的多点测温 系统设计
周岳斌
( 湖南理工 学院机 械与 电气工程 系
湖南岳 阳
4 0 0) 4 0 1
摘 要 :以 FP GA 和单 总线 数字 温度 传感 器为 基础 ,构 成 多点测 温 系统 ,线 路 简单 .硬件 开销 少 .成本 低廉 ,现场 温度直 接 以 单总线的数字方式传输 ,大大提高 了系统的抗干扰性 。介绍了单总线技术和 D 1B 0 S 8 2 的主要功能 ,重 点阐述 了测温 系统的工作原理 .硬 件 实现 和 软 件流 程 。 关键词 :F GA 单总线 D 1 B 0 多点测温 P S 8 2 . 中图分 类号 :T 2 . P 7 5 1 文 献标 识 码 :A 文章编号 பைடு நூலகம்1 7 一 5 4 2 O )2b 一 0 6 0 6 3 O 3 (O 7O ( ) 0 0 — 2 数字温度传感器在实际温度测量 中广受欢 4 S 2 的操 作 D 1 B 0 8 超 大规模 的数 字芯 片在 电子 设 计 中使 用 迎, 它们一般 不需要进行校准 , 转换精度高 , 测 单 总线数 字温度传 感器 D 1 B 0 S 8 2 可以 把 性价 比和可靠性均 温 度 信 号直 接 转 换 成 串行 数 字信 号 ,通 过 越 来 越 多 , 尽 管 这 类 芯 片 的 尺 寸 越 来 越 量 速度快 ,编程设 置灵活 , 最流 行的数字温度传感 器是带 有串行 总 编程可 在 7 0 s 5 m 内将温 度值转化 9 2 的 ~l 位 小 , 工作 电压 也 得 到 了 降 低 ,但 由于 运 行 很 高。 速 度 高 .功 耗 大 ,易 发热 , 工作 时 芯 片 温 线接 口的传感 器, I 如 c间总线( C总线) 数 字 量 ,它 的 工 作温 度 范 围是 一 55℃ ~ 1 2 .系 ℃ 2 0 5 S u ) 串行外围接 口总线(P ) +l 5 ,在 一l ℃ ~+8 ℃范 围内温 度测 SI 度 往 往较 高 。如 果 不 及 时 检测 并 采 取 有 效 统 管理总线(MB s、

多点温湿度测试仪2007说明书

多点温湿度测试仪2007说明书

WDT-2系列多点温湿度测试仪一、概述“WDT-2多功能温湿度测试仪”是无锡市计量科学研究所根据国家校准规范《JJF 1101-2003环境试验设备温度、湿度校准规范》开发研制的新型智能测试仪器。

本仪器能自动巡回测试与记录各种湿、热设备的温湿场的分布和变化,可用于对诸如恒温恒湿箱,恒温培养箱,恒温水浴锅,高低温试验箱,老化试验箱,干燥箱,水泥养护箱,冰箱,冷藏库,压力蒸汽锅,箱式电阻炉等温湿度设备的温湿度参数的检定和校准。

“WDT-2多功能温湿度测试仪”由于采用了国际最先进的CPU和24位运放芯片,运用比例测量技术,配以精密的恒流源、高精度低温飘的标准电阻,从而保证了该仪器的高精确性和高稳定性。

本仪器采用四线制Pt100铂电阻或热电偶作为温度传感器,并自动识别传感器类型,测湿元件为进口数字温湿度一体传感器。

内置大容量存储器可循环存储1500组测试记录(约50台次);内嵌式微型打印机可实时打印测试结果;可脱机或联机使用。

因此,本仪器精度高、功能齐全、测量范围广、自动化程度高、反应迅速、显示清晰。

本仪器可以单独使用,也可以与配有我公司编制的《多点温湿度检测系统软件》的计算机配套使用。

该软件为我公司自主开发,符合JJF1101-2003、GB9452-88、JB/T5502-91等检定规范,并充分考虑了测试人员实际操作的方便性与实用性,可以同时进行多台设备的温湿度检测,具有界面简洁、操作简单、设置灵活、结果直观、分析详尽、运行稳定、数据库独立可靠等优点。

该仪器将为工农业生产及计量检修等行业提供先进而可靠的现代化测试、分析和管理的手段。

二、主要技术指标1.测量范围:PT100 (-100~400)℃;热电偶(0~1600)℃;相对湿度(0~100%)RH2.测量准确度:±0.05%F.S±1LSB (PT100传感器);热电偶根据分度号而定;相对湿度(30%~90%)≤±1.5%RH,其余≤±3%RH。

DS18B20 测温系统

DS18B20 测温系统

电子综合实践设计报告专业班级:学生姓名:指导教师:设计时间:物理与通信电子学院摘要DS18B20数字温度计是DALLAS公司生产的1-Wire,即单总线器件,具有线路简单、体积小、低功耗、高精度、抗干扰能力强等特点的数字温度传感器。

本设计采用多点测温方法,在一个IO口上挂接多个DS18B20测温,在远距离工作时,为了防止信号的衰减,DS18B20用屏蔽双绞线包裹,远端接地的方法工作,并把所测得的温度在LCD上显示出来。

文中简要的介绍了DS18B20的基本特点、引脚功能、测温原理及时序的控制。

给出了DS18B20的使用电路、使用中的注意事项、硬件及软件设计方法。

经过测试,该系统的测量精度及速度等指标均能满足设计要求。

关键词:DS18B20 测温系统数字温度传感器多点测温目录摘要 (2)1 引言 (4)2 设计要求 (4)3 方案设计与原理 (4)3.1 DS18B20 简介 (4)3.1.1 DS18B20特性 (4)3.1.2说明: (5)3.1.3 DS18B20测温原理: (5)3.1.4 DS18B20测温原理图: (6)3.1.5 64位激光刻ROM (7)3.1.6 CRC发生器 (7)3.1.7 单总线系统 (7)3.2 DS18B20指令控制 (7)3.2.1 ROM时序指令控制 (8)3.2.2DS18B20功能指令控制 (8)3.3 18B20时序详解 (9)3.3.1初始化时序 (9)3.3.2读/写时序 (9)3.4二叉树遍历 (11)4 设计程序流程图: (16)5 设计硬件原理图 (17)6 DS18B20使用中应注意事项 (18)7测试中出现的问题及解决办法和说明: (18)8 结束语 (19)9 参考文献: (20)10 附录: (21)1 引言本系统利用DS18B20进行测温,基于单片机AT89S52进行温度控制,具有硬件电路简单,控温精度高、功能强,体积小,简单灵活等优点,可以应用于控制温度在-55℃到+125℃之间的各种场合,可以实现温度的实时采集、显示功能。

多点温度监控系统的设计

多点温度监控系统的设计

多点温度监控系统的设计作者:李智祥陈瑞来源:《现代电子技术》2009年第03期摘要:为了实现远距离温度监控,介绍一种基于单片机的多点温度监控系统。

上位机通过RS 485总线与下位机通信,下位机将采集的温度信息传送给上位机,并执行上位机的控制命令。

给出系统总体结构,阐述了系统硬件电路和和软件实现方法,设计了上位机与下位机之间的通信协议,解决了8位单片机多机通信的问题。

该系统可扩展性强,配置简单,操作方便,具有通用性,有效地节省了人力物力。

关键词:RS 485总线;串行通信;单片机;温度监控;DS18B20温度传感器中图分类号:TP23文献标识码:B文章编号:1004-373X(2009)03-140-03Design of Multi-point Temperature Monitoring SystemLI Zhixiang,CHEN Rui(School of Mechanical and Electronic Engineering,Wuhan University ofTechnology,Wuhan,430070,China)Abstract:In order to achieve long-range temperature monitoring,this paper introduces multi-point temperature monitoring system based on single chip microcomputer.The hypogynous machine comunicates with the epigynous machines through 485 bus and they send temperature to the epigynous machine and perform the control order.The system architecture is gived,the hardware circuit and software implementation method are elaborated and the communication protocol between epigynous machine and hypogynous machine is designed.The problem of multi-computer communication among 8 b single chip microcomputers is worked out.This system can effectivly save human and material resources with strong scalability,simple configuration,operability and universal.Keywords:RS 485 bus;serial communication;single chip computer;temperature monitoring;DS18B20 temperature sensor目前许多场合都要对温度进行控制。

基于MLX90615和STM32的多点红外温度测量系统设计

基于MLX90615和STM32的多点红外温度测量系统设计

基于MLX90615和STM32的多点红外温度测量系统设计作者:王佳来源:《现代电子技术》2013年第14期摘要:提供了一种基于数字式红外传感器MLX90615的多点红外测温方法。

STM32微处理器通过SMBus总线协议与MLX90615进行通信,首先分别对每个MLX90615地址进行修改,确保其地址编号在总线上的唯一性,然后根据不同地址编号获取不同点上MLX90615所测温度值,结果送至上位机温度监测软件显示。

实验结果表明,该方法测温精度高,响应速度快,且非接触式测量有效降低了危险系数,为多点测温提供了一种新途径。

关键词:数字式红外传感器; MLX90615; SMBus;多点测温中图分类号: TN919⁃34; TP399 文献标识码: A 文章编号: 1004⁃373X(2013)14⁃0146⁃03Design of multi⁃point IR temperature measurement system based on MLX90615and STM32WANG Jia(Inner Mongolia University of Technology, Hohhot 010051, China)Abstract: A multi⁃point temperature measurement method based on digital infrared sensor MLX90615 is offered. STM32 microprocessor communicates with MLX90615 by means of SMBus protocol. The microprocessor changes every address of MLX90615 at first to ensure its uniqueness in the bus, and then gets temperature values detected by MLX90615 at different measuring points according to their different address numbers. The measured results are sent to the temperature monitoring software in computer. The experimental results show that the method has high precision and high response speed, and can effectively reduce the danger coefficient due to its non⁃contact measuring mode. It has provided a new approach for multi⁃point temperature measurement .Keywords: digital infrared sensor; MLX90615; SMBus; multi⁃point temperature measurement目前在多点温度测量系统中应用较为广泛的是DALLAS公司的数字温度传感器DS18B20,其优点是只需一根总线,就能完成系统中数据的交换与控制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

多点测温,用1602显示温度,流程没什么错误,可是就是没结果 各位大侠给点意见 #include #define uchar unsigned char #define uint unsigned int

sbit dq=P1^7; sbit rs=P2^4; sbit rw=P2^5; sbit en=P2^6;

uint tvalue;//温度值 uchar tflag;//温度正负标志 uchar ID[2][8]={ 0x28,0x89,0x12,0x38,0x02,0x00,0x00,0x86, 0x28,0x13,0x4f,0x5f,0x02,0x00,0x00,0x97}; //两个b20序列号 /*uchar ID[2][8]={0x68,0x00,0x00,0x20,0x83,0x21,0x98,0x82, 0x79,0x00,0x00,0x20,0xf5,0xf4,0x31,0x82};*/ //uchar ID[]={0x28,0x89,0x12,0x38,0x02,0x00,0x00,0x86}; void delay(uint count) { uint i,j; for(i=0;i for(j=0;j<10;j++); }

void delayb20(uchar count) { uchar i; for(i=0;i} void write_com(uchar com)//写命令 { rs=0;rw=0;en=0; P0=com;delay(5); en=1;delay(5); en=0; }

void write_data(uchar dat)//写数据 { rs=1;rw=0;en=0; P0=dat;delay(5); en=1;delay(5); en=0; } void lcd_init()//初始化设置 { write_com(0x38);//lcd显示模式设定 delay(10); write_com(0x08);//关闭lcd显示 delay(5); write_com(0x01);//lcd显示清屏 delay(5); write_com(0x06);//设定光标地址指针为自动加1 delay(5); write_com(0x0c);//打开lcd显示,但不显示光标 } uchar b20_init()//18B20初始化 { uchar i; dq=1; delayb20(1); dq=0; delayb20(29); dq=1; delayb20(3); i=dq; delayb20(25); if(i==0) return 1; //初始化成功返回1 else return 0; }

uchar b20_readbit(void)//读一位 { uchar i; dq=0; dq=1; for(i=0;i<3;i++); return(dq); }

uchar b20_readbyte(void)//读一个字节 { uchar i,j,dat; dat=0; for(i=0;i<8;i++) { j=b20_readbit(); dat=(j<<7) |(dat>>1); } return(dat); }

void b20_writebyte(uchar dat) //写一个字节 { uchar i,j; bit testb; for(j=0;j<8;j++) { testb=dat & 0x01; dat=dat>>1; if(testb) { dq=0; i++;i++; dq=1; for(i=0;i<8;i++); } else { dq=0; for(i=0;i<8;i++); dq=1; i++;i++; } } }

uint b20_matchrom(uint num)//匹配ROM { uint j; // b20_init(); if(b20_init()==1) { b20_writebyte(0x55);//发送匹配ROM命令 for(j=0;j<8;j++) b20_writebyte(ID[num][j]); return 1; } else return 0; }

void b20_temchange()//温度转换 { b20_init(); delayb20(4); b20_writebyte(0xcc); b20_writebyte(0x44); }

uint b20_temp()//获取温度 { float tt; uchar m,n; b20_writebyte(0xbe); m=b20_readbyte(); n=b20_readbyte(); tvalue=n; tvalue<<=8; tvalue=tvalue|m; if(tvalue<0xfff) tflag=0; else { tvalue=~tvalue +1; tflag=1; } tt=tvalue*(0.0625); tvalue=tt*10+0.5; return(tvalue); }

void b20_disp()//温度值显示 { uchar flagdat; uint a,b,c,d; tvalue=b20_temp(); a=tvalue/1000+0x30;//百位 b=tvalue%1000/100+0x30;//十位 c=tvalue%100/10+0x30;//个位 d=tvalue%10+0x30;//小数位 if(tflag==0) flagdat=0x20;//正温度不显示符号 else flagdat=0x2d;//负温度显示负号 if(a==0x30) { a=0x20;//百位为0不显示 if(b==0x30) b=0x20; //十位为0也不显示 } write_com(0xc0); write_data(flagdat);//显示符号位 write_com(0xc1); write_data(a); write_com(0xc2); write_data(b); write_com(0xc3); write_data(c); write_com(0xc4); write_data(0x2e);//显示小数点 write_com(0xc5); write_data(d); }

void main() { lcd_init(); while(1) { //b20_init(); b20_temchange();//发温度转换指令 delay(5600); delay(5600); delay(5600); delay(5600);//等待1S b20_init(); delayb20(30); b20_matchrom(0); //匹配第一个18b20 write_com(0x40); b20_disp();

b20_matchrom(1); //匹配第2个18b20 write_com(0x80+0x53); b20_disp();

} } 设计要求 1)温度设定范围:-40~40℃,最小区分度为0.5℃。 2)测温点为8点。 3)用十进制数码显示测温点标号和温度。 4)系统响应时间为1s 用DS18b20作为温度传感器构建温度检测电路 用protues软件构建系统硬件图 用keil软件编写系统程序 例二 环境温度监测系统 一、设计要求 环境温度监测系统广泛地用于住宅小区、楼宇建筑和设备内部等。其主要功能和指标如下: 1、可以监测8点环境温度信号,可以扩充; 2、测量范围为0.00℃~99.9℃,可以扩充到-55℃~+125℃,精度为±0.5℃; 3、用4位数码管进行循环显示,其中最高位显示通道提示符A~H,低3位显示实际温度值,每秒切换一个通道进行轮流显示; 4、 可以随时查看指定通道的温度值(扩充功能)。 二、设计指导 1、方案选择 该系统主要由温度检测和数据采集两部分组成。下面列举两种实现方案: 方案一:温度检测可以使用低温热偶或铂电阻,数据采集部分则使用带有A/D通道的单片机。考虑到一般的A/D输入通道都只能接收大信号,所以还应设计相应的放大电路。此方案的软件简单,但硬件复杂,且检测点数追加时,成本会有较大增长幅度。 方案二:使用单片机和单总线温度传感器构成。单总线温度传感器可以采用DALLAS公司生产的DS18B20系列,这类温度传感器直接输出数字信号,且多路温度传感器可以挂在1条总线上,共同占用单片机的1条I/O线即可实现接口。在提升单片机I/O线驱动能力的前提下,理论上可以任意扩充检测的温度点数。 比较两个方案后可以发现,方案二更适合于用作本系统的实施方案。尽管方案二不需要A/D,但考虑到系统扩充等因素,单片机可以选用ADuc812,以便于在需要的时候扩充参数存储、 D/A输出、温度控制等功能。 2、 硬件设计 采用方案二的硬件设计比较简单,系统构成如图1所示,原理图如图5所示。单片机的P0口用作4位数码管的段码线,P3.4~P3.7用作4位数码管的位选线(ADuc812的P3有允许8mA的灌电流,可以不加驱动)。P2.4用作DS18B20的数据输入/输出线。 DS18B20的引脚定义和封装形式之一如图2所示。DQ为数字信号输入/输出端;GND为电源地;VDD为外接电源
