高加入口三通阀原理介绍资料
三通阀原理讲解学习
液动(气动)三通阀工作原理液动(气动)三通阀工作原理1、概述：传统的介质过滤器为了达到工作和反冲洗要求，一般需配备五至六只手动阀门。
需按照一套标准的程序进行反冲洗，同时为了达到较好的冲洗效果，需额外配备压缩空气或滤后清水和反冲泵。
设备运行耗水、耗电量较大。
采用全新三通隔膜阀来设计的介质过滤器可以有较好的表现，该种阀门在结构设计上具有多项专利，采用模块化设计，结构紧凑、易于安装使用、可长时间免维护工作。
该阀门中没有轴承和复杂的滚动隔膜机构部件，其先进控制技术和优越性能表现经时间验证是稳定而可靠的。
三通隔膜阀做为反冲洗阀，主要应用在介质过滤器上，一般使用时安装于过滤器的进水口，如砂滤器、活性炭过滤器、海绵铁过滤式除氧器等。
其优越特性包括：独特的隔膜驱动杆装置，该装置确保冲洗口打开时供水口关闭，较短的动作行程确保水流方向能顺畅地改变，保证水源供应，防止供水与冲洗废水混合。
1)在反冲洗口打开前先关闭供水口；2)流畅地改变水流方向；不浪费进水；3)通过水流张紧(隔膜)关闭供水或反冲洗口；4)高流量；5)可以安装在不同位置。
2、结构及工作原理：三通阀的基本结构如右图。
隔膜与阀杆结为一体，当隔膜动作带动时阀杆上下移动。
正常工作时由于进水口水压作用，阀杆上移至顶部，进水口与过滤器连通；反冲洗时控制水自阀盖上端的控制口流入，使隔膜带动阀杆向下移动至阀座底部，进水口被关闭，排水口与过滤器连通；此时过滤器的出水口如果有压力水，水将从过滤器的顶部流出，从而过到反洗的目的。
与前面图例不同，此三通阀在工作时为直通流向。
液压控制信号由阀侧部进入。
本阀应用情况更多。
三通阀的控制水压(气压)来源，可以是三通前导电磁阀(见后面专门产品介绍)或是液压分配器(详见液动隔膜二通阀中相关介绍)。
也可通过手动给出液压信号，使三通阀动作完成冲洗。
3、主要应用：根据装填填料、过滤器件的不同，采用液压式三通阀可以配套用于不同的设备，如盘式过滤器、海绵铁除氧器、锰砂除铁设备、石英沙过滤器、多介质过滤器、活性碳过滤器、除氟设备、全自动软水器等。
三位三通阀工作原理
三位三通阀工作原理三位三通阀，作为一种常见的阀门类型，在工业领域中发挥着重要的作用。
它的工作原理相对简单，但却能够实现多种不同的流体控制方式。
本文将详细介绍三位三通阀的工作原理及其应用场景。
三位三通阀是一种具有三个连接口的阀门，分别为A口、B口和C 口。
当阀门处于关闭状态时，A口与B口相互隔离，流体无法通过。
当阀门打开时，流体可以从A口流入B口，或者从B口流入A口，实现流体的转向控制。
此外，三位三通阀还可以通过控制C口的开启或关闭，来控制A口和B口的连接情况。
三位三通阀的工作原理可以简单描述如下：当C口关闭时，A口与B口相互隔离，流体无法通过；当C口打开时，A口与B口连通，流体可以在A口和B口之间流动。
具体的工作原理可以通过以下几种情况来说明。
情况一：当C口关闭时，A口与B口相互隔离。
此时，流体无法从A口流入B口，也无法从B口流入A口。
这种工作状态适用于需要将两个管道完全隔离的场景，以防止两种流体相互混合或交叉污染的情况。
情况二：当C口打开时，A口与B口连通。
此时，流体可以从A口流入B口，也可以从B口流入A口。
这种工作状态适用于需要将流体在两个管道之间来回切换的场景，例如切换流体的进出口方向或者改变流体的流向。
情况三：当C口打开时，A口与B口同时与C口连通。
此时，流体可以从A口经过C口流入B口，或者从B口经过C口流入A口。
这种工作状态适用于需要将两个管道合并成一个通道的场景，以实现流体的混合或分离。
三位三通阀在实际应用中有着广泛的用途。
例如，在化工工艺中，三位三通阀可以用于控制不同反应设备之间的流体转向，以实现不同的反应过程。
在供暖系统中，三位三通阀可以用于调节供水和回水之间的流量分配，以实现室内温度的控制。
此外，在冷却系统、水处理系统、空调系统等领域，三位三通阀也都扮演着重要的角色。
总的来说，三位三通阀通过控制不同连接口的开启和关闭，实现了多种流体控制方式。
它的工作原理相对简单，但在工业领域中有着广泛的应用。
三通阀

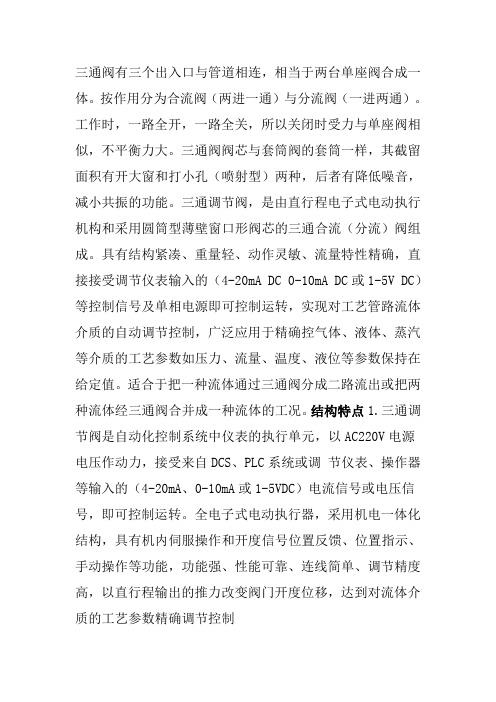

三通阀有三个出入口与管道相连，相当于两台单座阀合成一体。
按作用分为合流阀（两进一通）与分流阀（一进两通）。
工作时，一路全开，一路全关，所以关闭时受力与单座阀相似，不平衡力大。
三通阀阀芯与套筒阀的套筒一样，其截留面积有开大窗和打小孔（喷射型）两种，后者有降低噪音，减小共振的功能。
三通调节阀，是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。
具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。
适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
结构特点1.三通调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。
全电子式电动执行器，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制2．三通调节阀按作用模式可分；正作用：电闭式（当电信号增大时阀位向下位移），《B型》反作用：电开式（当电信号增大时阀位向上位移），《K型》3．电动三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作可靠。
流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。
4．三通调节阀有三通合流式调节阀（把两种流体经三通阀混合成一种流体）和三通分流式调节阀（把一种流体经三通阀分成两路流出）两种形式。
当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。
三通调节阀工作原理
三通调节阀工作原理
三通调节阀是一种特殊的调节阀，它可以使流体在三个不同的管路中流动。
它的工作原理是当进入的流量大于出口的流量时，会自动打开其中的一个或多个管道，使得流量在三个管道中平衡，而当进口的流量小于出口的流量时，它会自动关闭这些管道，使流量在两个管道中平衡。
三通调节阀由阀体、阀杆、密封件、止回阀和组件组成。
阀体由两个部分组成，内部有三个通道，分别是进口、出口和调节通道。
阀杆的上端连接着驱动装置，如电动机、气动驱动等，而下端则连接着阀瓣，当驱动装置工作时，阀杆可以上下移动，从而控制阀瓣的开合。
密封件是将阀瓣与法兰盘密封在一起的一种装置，它可以有效地防止流体从阀瓣处泄漏，保证阀门的正常工作。
止回阀是一种一般性器件，可以阻止流体反向流动，避免流体反向流动时造成的危险。
最后，组件包括活塞、活塞杆、手柄等，它们起着操纵阀杆的作用。
三通调节阀的工作原理是，当活塞上升时，阀杆也随之上升，阀瓣就被打开，使得进口和出口之间的流量平衡；当活塞下降时，阀杆也会随之下降，阀瓣就被关闭，使得进口和出口之间的流量不能平衡，此时，流量会流向调节通道，从而达到调节的目的。
三通调节阀的优点是可以有效地控制流体的流量，可以根据流体的需要，调节流量；其次，它可以防止流体反向流动，从而避免发生危险；最后，它还可以防止流体从阀门处泄漏，保证阀门的正常工作。
总之，三通调节阀是一种特殊的调节阀，它可以有效地控制流体的流量，并保证流体流动的安全。
三通换向阀工作原理
三通换向阀工作原理
三通换向阀是一种常用的控制装置，用于改变流体介质在管路中的流动方向。
其工作原理如下：
1.构造：三通换向阀通常由一个主体阀体和一个可转动的阀门
组成。
主体阀体内部有三个入口和一个出口，入口分别连接到不同的管路，而出口通过一个可转动的阀门与指定的管路连接。
2.工作过程：
- 初始状态：当阀门处于某一位置时，其中一个入口与出口相连，其他两个入口被阀门封闭。
- 切换过程：通过转动阀门，使其中一个入口封闭，同时打开
另外一个入口，从而改变流体介质的流动方向。
- 完成状态：当阀门旋转到相应的位置后，新的入口与出口相连，旧的入口被阀门封闭，从而完成改变流动方向的操作。
3.应用：
三通换向阀广泛应用于工业管路控制系统中，主要用于控制流体介质在不同管路间的流动方向。
根据具体的需求，三通换向阀可以根据控制信号实现手动或自动的切换操作，以满足不同的流体控制需求。
高加给水入口三通阀检修规程(完结版)
高加给水入口三通阀检修1 综述高加给水入口三通阀为Atwood&Morrill（美国伟尔阿特伍德和莫利尔）公司生产，采用“T”型阀体设计。
入口和旁路出口在同一中心线上，因而简化了管道布置，同时也降低了成本。
阀门是专门为不间断介质流动的情况（介质在一个出口向另一个出口转换）而设计的。
所有介质总是经过两个出口的任何一个，不可能产生偶然关断现象。
阀门有上下两个阀座，在两个阀座间移动的单个阀芯可以单独关闭任一孔的流质，但不能同时关闭。
在阀芯移动时，介质分别流向两个出口，流向自动变化。
当阀芯提升到高位时，阀门将自动隔离流入旁路的流质，使其全部流入高压加热器。
阀杆和阀芯直接相连，但阀杆没有锁死在阀芯上，阀杆和阀芯间有一定的自由度，这允许阀芯在上、下底座内可以自动调节对准。
阀芯在下部底座由一安全导向机构用于保证对准阀座内表面。
选用宽平阀座易于制造且密封性能优良。
因为此阀座比斜阀座密封性能好和维护更容易。
提高密封性能的一个原因是平行阀座可允许由于温差引起线性移动，而斜阀座在同样情况下，引起的移动使阀座圆形表面变形而导致泄漏。
此阀门自密封为石墨密封环，在很小的压力下就可密封。
在最后安装时，当阀盖拉入密封位置时，石墨密封环被挤压，从而产生紧密配合。
此密封环不能重复使用。
为了克服阀板两侧给水的全压差，阀门装有旁路系统，用于平衡阀芯两侧的压力，减轻执行机构的负担。
这对上下游压差超过100PSI时阀门的操作很重要。
2结构图（见图）3拆卸三通阀提示：确认三个和三通阀相连的管道内部没有压力，反旋转装置应降靠至支架上。
3.1准备倒链和绳索用于执行机构的拆卸。
3.2松开连接执行机构和顶盘的六角螺帽。
3.3按顺时针转动执行机构的手轮，关闭阀门，当执行机构沿阀杆上移时，用倒链将执行机构拉起，并将其从阀门移开。
3.4松开反旋转装置六角螺栓和垫片，并从阀杆上移开两半的反旋转装置。
3.5松开顶盘支架连接螺栓，将顶盘从支架上移开。
3.6拆除并移开支架螺栓。
1000MW机组德国KSB高加液动三通阀故障案例分析
1000MW机组德国KSB高加液动三通阀故障案例分析Case analysis of failure of Germany KSB high pressure heater hydraulic three－way valve of1000MW unit in power plant石磊，刘跃东（国电泰州发电有限公司，江苏泰州225300）摘要：高加液动三通阀较其他执行机构型式三通阀具有同步性高、响应时间短、可靠性高等优点，在1000MW机组的电厂普遍应用。
通过介绍1000MW机组德国KSB高加液动三通阀的工作原理，结合电厂实际发生的KSB高加三通阀故障的典型案例进行分析，提出预控防范措施，为同类型机组德国KSB高加三通阀安全稳定运行提供了参考和借鉴。
关键词：液动；三通阀；故障；分析Abstract：Compared with other actuator type three－way valves，the high pressure heater hydraulic three－way valve has the advantages of high synchronization，short response time and high reliability，and is widely used in 1000MW unit power plants．This paper introduces the working principle of Germany KSB high pressure heater hydraulic three－way valve of1000MW unit power plant，and analyzes the typical case of KSB high pressure heater hydraulic three－way valve failure in power plant，and proposes the precautionary measures，and pro-vides reference for the safe and stable operation of Germany KSB high pressure heater three－way valve of the same type unit power plant．Key words：hydraulic；three－way valve；failure；analysis中图分类号：TM621文献标识码：B文章编号：1674－8069（2019）01－057－030引言鉴于高加在电厂辅机设备中的重要地位，为保证电厂安全可靠运行，高加快速解列非常关键，实现这一功能则完全依赖于高加三通阀。
三通水阀门原理
三通水阀门原理
三通水阀门是一种常用的液压控制元件，用于控制液体在两个流道之间的流动方向。
它由阀体、阀芯和控制装置组成。
阀体上有三个口，分别为入口口、出口口1和出口口2，通过操作阀芯的位置，可使液体从入口口流向出口口1或出口口2。
当阀芯处于初始位置时，入口口与出口口1之间存在通道，而出口口2被关闭。
液体从入口口进入阀体，经过阀芯的通道，再流出出口口1。
此时，液体无法通过出口口2，起到了阻隔的作用。
当阀芯被操作向另一侧移动时，入口口与出口口1之间的通道被关闭，而出口口2被打开。
液体从入口口进入阀体，经过阀芯的另一通道，再流出出口口2。
此时，液体无法通过出口口1，实现了流向出口口2的转换。
通过控制阀芯的位置，可以实现不同流向的切换。
三通水阀门在液压系统中起到了灵活控制液体流动的作用，广泛应用于各种工业设备和机械设备中。
它具有结构简单、操作方便、使用可靠等优点。
三通隔膜阀工作原理
三通隔膜阀工作原理
三通隔膜阀是一种常用的控制阀门，它采用隔膜作为动作执行元件。
其工作原理如下：
1. 起始状态下：当三通隔膜阀处于关闭状态时，隔膜处于中间位置，隔绝了进、出口之间的介质流动通道。
2. 开启状态：当需要开启阀门时，控制系统向阀门内部传送压力信号，通过压力作用，使隔膜向上运动，将阀门打开。
此时中间隔膜下方的出口和另一侧的进口之间建立起通道，介质开始流动，并输出到系统的相应位置。
3. 关闭状态：当需要关闭阀门时，控制系统停止向阀门内部传送压力信号，阀门内部压力消失，隔膜受到介质压力和压力差作用，向下移动，恢复到起始状态，进、出口之间的通道被隔断，介质停止流动。
三通隔膜阀通过控制阀门内部的压力来实现阀门的开启和关闭。
通过隔膜的位置改变，控制介质的流通方向和流量大小。
其具有耐腐蚀、耐温性好，密封性能可靠等优点，在化工、食品、医药等行业得到广泛应用。
高压清洗车三通阀门原理
高压清洗车三通阀门原理概述高压清洗车是一种通过高压水流来清洗车辆表面的设备。
而在高压清洗车中，三通阀门扮演着重要的角色，它能够控制水流的方向和流量，实现不同功能的切换。
本文将详细解释与高压清洗车三通阀门原理相关的基本原理。
三通阀门的结构和工作原理结构三通阀门是一种常见的阀门类型，由一个进口、两个出口和一个转换装置组成。
进口和出口之间通过转换装置连接，可以根据需要切换水流的方向。
工作原理三通阀门有两种基本工作状态：正常工作状态和切换工作状态。
1.正常工作状态：当三通阀门处于正常工作状态时，水流从进口进入，然后根据转换装置的位置分别流向两个出口。
这时可以通过控制转换装置的位置来调节两个出口的流量。
2.切换工作状态：当需要改变水流方向时，可以通过操作转换装置来实现。
当转换装置旋转到特定位置时，水流会从进口直接流向另一个出口，而不经过原先的出口。
这样就实现了水流方向的切换。
高压清洗车中的应用高压清洗车中的三通阀门主要用于控制高压水流的方向和流量，实现不同功能的切换。
下面将介绍三种常见的应用。
1. 清洗喷嘴切换高压清洗车通常配备多个喷嘴，用于不同场景下的清洗。
通过三通阀门，可以根据需要切换喷嘴，实现不同位置和角度的清洗。
具体操作步骤如下：1.将转换装置旋转到正常工作状态，此时进口水流会分别流向两个出口。
2.通过控制转换装置的位置，调节两个出口的流量。
3.当需要切换喷嘴时，将转换装置旋转到切换工作状态。
此时水流会从进口直接流向另一个出口，而不经过原先的出口。
4.根据需要调节新喷嘴对应出口的流量。
2. 清洗剂投放在清洗过程中，有时需要使用清洗剂来增强清洁效果。
通过三通阀门可以实现清水和清洗剂的切换。
具体操作步骤如下：1.将转换装置旋转到正常工作状态，此时进口水流会分别流向两个出口。
2.通过控制转换装置的位置，调节清水和清洗剂对应出口的流量。
3.当需要投放清洗剂时，将转换装置旋转到切换工作状态。
此时水流会从进口直接流向另一个出口，而不经过原先的出口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3，电动入口三通+电动出口闸阀：操作时间略长， 但可以省略2台气动快开阀，简化系统设计。
!@#$ Dewrance 高压加热器旁路三通阀
阻尼锥
液压活塞下部阀杆 带有一段阻尼锥， 当活塞下降时，环 槽 A 将逐渐缩小， 阻力逐渐增加，以 减少阀芯运行速度， 降低阀门关闭对系 统的冲击和振动。
Байду номын сангаас@#$ Dewrance 高压加热器旁路三通阀
密封结构
密封结构采用膨胀 石墨压力自密封。 介质压力推动阀盖 2 向上移动。膨胀 石墨环 6 受压变形 堵塞泄漏通径。 无需对阀体和阀盖 的相对密封面进行 表面硬化、研磨等 费时、价高的处理
入口阀门芯在上位， 主路开放，旁路关 闭。介质从主路进 入高加。出口阀门 芯在上位，介质通 过出口阀至锅炉。
!@#$ Dewrance 高压加热器旁路三通阀 全液动控 制系统
高加出现故障，液位 仪检测液位过高。输 出警告信号至控制室, 同时打开快开阀将入、 出口阀内部液压缸下 腔内的介质排空。介 质通过控制针阀补充 到液压缸上腔，阀瓣 上下压力差推动阀瓣 向下运动。关闭主回 路，同时打开旁路。 同时疏水阀开启，将 管道内积水排出。
!@#$ Dewrance 高压加热器旁路三通阀 全液动控 制系统
快开阀继续保持开启 位。入口、出口阀完 全关闭，主回路被隔 绝介质从旁路绕过高 加进入下游。疏水阀 继续疏水。疏水阀后 的安全减压阀保持高 加内的一定压力和液 位，防止蒸汽 大量消 耗。
!@#$ Dewrance 高压加热器旁路三通阀
!@#$ Flow Control
Dewrance: 高加旁路三通阀 3 Way 高压加热器管路
（进、出口液动三通及电动入口三通+出口闸阀）
!@#$ Dewrance 高压加热器旁路三通阀
高 加 旁 路 三 通 阀
!@#$ Dewrance 高压加热器旁路三通阀
去控制室
全液动控 制系统
高加入口，出口全 部是液动三通阀。 图示位置为全开位。
高加旁路系统 入口三通阀
通过控制系统介质在阀体 内部活塞上下腔的压力差， 控制阀芯的上下运动。 阀门迅速关闭时，连接活 塞下腔的快开阀迅速打开， 介质进入上腔的速度由控 制针阀的开度决定，以调 节阀芯的关闭速度。
!@#$ Dewrance 高压加热器旁路三通阀
高加旁路系统 出口三通阀
操作原理和入口三通阀 相同。 在系统信号的控制下， 与入口三通阀配合动作， 共同完成加热器回路关 闭和旁路打开的的动作。 可根据用户要求，用电 动闸阀或角阀代替。
1. 阀体 2. 阀盖 3. 开口限 位环 4. 限位环 取环孔 5. 不锈钢 环 6. 膨胀石 墨自密 封环
!@#$ Dewrance 高压加热器旁路三通阀
高加旁路系统 出口三通阀
操作原理和入口三通阀 相同。 在系统信号的控制下， 与入口三通阀配合动作， 完成加热器回路关闭动 作。 旁路打开动作由入口三 通阀单独完成。
!@#$ Dewrance 高压加热器旁路三通阀
!@#$ Dewrance 高压加热器旁路三通阀
!@#$ Dewrance 高压加热器旁路三通阀
!@#$ Dewrance 高压加热器旁路三通阀
Dewrance高加旁路三通阀 特点：
1，纯液动三通阀：动作快，且切换时间在2S~ 30S之间通过控制针阀连续可调。 2，液压缸带阻尼锥，保护系统管路及阀座不受 冲击。
¿ ¿ ì ª · §
¿ Ø ë Õ
Ö Æ § ·
Ô ×Å Ô Â · ×Ö Ô ÷» Ø Â ·
³ ¿ ö Ú
!@#$ Dewrance 高压加热器旁路三通阀
阀门启闭速度连续可调
通过简单调节阀门外部 的控制针阀，可以对阀 芯内部液压执行机构中 上液压腔的供水速度可 以对阀门的启闭速度实 施连续调节 ( 从2 秒至 30秒 )。调节工具简单 到只需一直可调节扳手。
