【CN209768549U】一种牛采食量监测装置【专利】
【CN209848804U】一种饲料配比装置【专利】

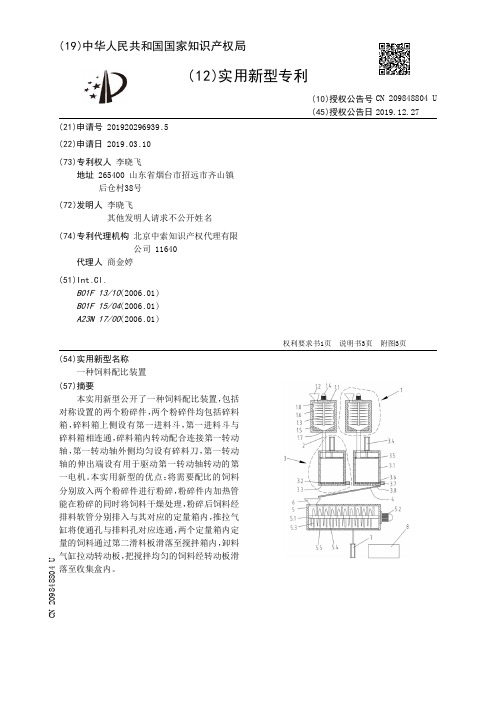

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296939.5(22)申请日 2019.03.10(73)专利权人 李晓飞地址 265400 山东省烟台市招远市齐山镇后仓村38号(72)发明人 李晓飞 其他发明人请求不公开姓名 (74)专利代理机构 北京中索知识产权代理有限公司 11640代理人 商金婷(51)Int.Cl.B01F 13/10(2006.01)B01F 15/04(2006.01)A23N 17/00(2006.01)(54)实用新型名称一种饲料配比装置(57)摘要本实用新型公开了一种饲料配比装置，包括对称设置的两个粉碎件，两个粉碎件均包括碎料箱，碎料箱上侧设有第一进料斗，第一进料斗与碎料箱相连通，碎料箱内转动配合连接第一转动轴，第一转动轴外侧均匀设有碎料刀，第一转动轴的伸出端设有用于驱动第一转动轴转动的第一电机。
本实用新型的优点：将需要配比的饲料分别放入两个粉碎件进行粉碎，粉碎件内加热管能在粉碎的同时将饲料干燥处理，粉碎后饲料经排料软管分别排入与其对应的定量箱内，推拉气缸将使通孔与排料孔对应连通，两个定量箱内定量的饲料通过第二滑料板滑落至搅拌箱内，卸料气缸拉动转动板，把搅拌均匀的饲料经转动板滑落至收集盒内。
权利要求书1页 说明书3页 附图3页CN 209848804 U 2019.12.27C N 209848804U权 利 要 求 书1/1页CN 209848804 U1.一种饲料配比装置，包括对称设置的两个粉碎件（1），其特征在于：两个粉碎件（1）均包括碎料箱（1.1），碎料箱（1.1）的上侧设有第一进料斗（1.2），第一进料斗（1.2）与碎料箱（1.1）相连通，碎料箱（1.1）内竖直转动配合连接第一转动轴（1.3），第一转动轴（1.3）的外侧均匀设有碎料刀（1.8），第一转动轴（1.3）的一端向上贯穿碎料箱（1.1）并伸出至碎料箱（1.1）外侧，第一转动轴（1.3）的伸出端设有用于驱动第一转动轴（1.3）转动的第一电机（1.4），碎料箱（1.1）的底部相对设有倾斜设置的第一滑料板（1.5），在两个第一滑料板（1.5）上表面最低处之间设有出料孔（1.7），出料孔（1.7）贯穿碎料箱（1.1），出料孔（1.7）与排料软管（2）的一端相连接，排料软管（2）另一端分别连接与其对应的定量件（3）；所述两个定量件（3）均包括定量箱（3.1），每个定量箱（3.1）的上端均设有升降气缸（3.4），升降气缸（3.4）的活塞杆均竖直向下贯穿定量箱（3.1）并伸入定量箱（3.1）内，升降气缸（3.4）的活塞杆顶端固定连接升降板（3.5），升降板（3.5）水平设置在定量箱（3.1）内，所述每个排料软管（2）另一端均贯穿定量箱（3.1）与升降板（3.5）上的落料孔相连通，升降板（3.5）通过升降气缸（3.4）能够在定量箱（3.1）内上下往复升降，定量箱（3.1）内底部均匀间隔设有排料孔（3.8），每个排料孔（3.8）均贯穿定量箱（3.1），定量箱（3.1）内底部水平设有移动板（3.2），移动板（3.2）上均匀间隔设有通孔（3.3），在定量箱（3.1）一侧的内壁上设有限位槽（3.6），移动板（3.2）的一侧与限位槽（3.6）对应设置且能在限位槽（3.6）内水平移动，定量箱（3.1）的外侧设有推拉气缸（3.7），推拉气缸（3.7）的活塞杆水平贯穿定量箱（3.1）并伸入限位槽（3.6）内，推拉气缸（3.7）的活塞的顶端与移动板（3.2）朝向限位槽（3.6）的一侧固定连接，两个定量箱（3.1）的下侧倾斜设有第二滑料板（4），第二滑料板（4）上表面最低处与搅拌箱（5）上侧的第二进料斗（6）对应设置，第二进料斗（6）贯穿水平设置的搅拌箱（5），搅拌箱（5）两个相对的箱壁之间转动配合连接第二转动轴（5.1），第二转动轴（5.1）的外侧设有螺旋搅拌叶片（5.4）和搅拌杆（5.3），第二转动轴（5.1）的其中一端贯穿搅拌箱（5）并伸出至搅拌箱（5）外侧，在第二转动轴（5.1）的伸出端设有用于驱动第二转动轴（5.1）转动的第二电机（5.2），搅拌箱（5）的下侧设有敞口（5.6），敞口（5.6）内设有转动板（5.5），转动板（5.5）的一端通过铰链与搅拌箱（5）的下侧转动配合连接，转动板（5.5）的下侧设有卸料气缸（7），卸料气缸（7）的活塞杆竖直向上连接转动板（5.5）的下侧，转动板（5.5）的下侧设有滑槽（5.51），滑槽（5.51）内滑动配合连接滑块（5.52），滑块（5.52）的下侧与所述卸料气缸（7）的活塞杆固定连接。
【CN209697484U】饲料成品的筛选装置【专利】

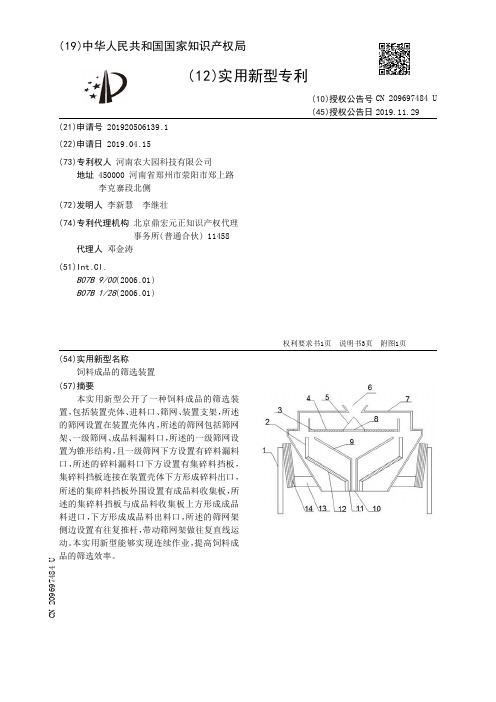

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920506139.1(22)申请日 2019.04.15(73)专利权人 河南农大园科技有限公司地址 450000 河南省郑州市荥阳市郑上路李克寨段北侧(72)发明人 李新慧 李继壮 (74)专利代理机构 北京鼎宏元正知识产权代理事务所(普通合伙) 11458代理人 邓金涛(51)Int.Cl.B07B 9/00(2006.01)B07B 1/28(2006.01)(54)实用新型名称饲料成品的筛选装置(57)摘要本实用新型公开了一种饲料成品的筛选装置，包括装置壳体、进料口、筛网、装置支架，所述的筛网设置在装置壳体内，所述的筛网包括筛网架、一级筛网、成品料漏料口，所述的一级筛网设置为锥形结构，且一级筛网下方设置有碎料漏料口，所述的碎料漏料口下方设置有集碎料挡板，集碎料挡板连接在装置壳体下方形成碎料出口，所述的集碎料挡板外围设置有成品料收集板，所述的集碎料挡板与成品料收集板上方形成成品料进口，下方形成成品料出料口，所述的筛网架侧边设置有往复推杆，带动筛网架做往复直线运动。
本实用新型能够实现连续作业，提高饲料成品的筛选效率。
权利要求书1页 说明书3页 附图1页CN 209697484 U 2019.11.29C N 209697484U权 利 要 求 书1/1页CN 209697484 U1.一种饲料成品的筛选装置，包括装置壳体（7）、进料口（6）、筛网、装置支架（1），所述的进料口（6）设置在装置壳体（7）上方，所述的筛网设置在装置壳体（7）内，其特征在于：所述的筛网包括筛网架（15）、一级筛网（5）、成品料漏料口（3），所述的一级筛网（5）设置为锥形结构，且一级筛网（5）下方设置有碎料漏料口（8），所述成品料漏料口（3）设置在筛网架（15）内侧，所述的碎料漏料口（8）下方设置有集碎料挡板（9），集碎料挡板（9）连接在装置壳体（7）下方形成碎料出口（10），所述的集碎料挡板（9）外围设置有成品料收集板（2），所述的集碎料挡板（9）与成品料收集板（2）上方形成成品料进口，下方形成成品料出料口（11）。
【CN209355911U】一种用于水文监测的监测装置【专利】

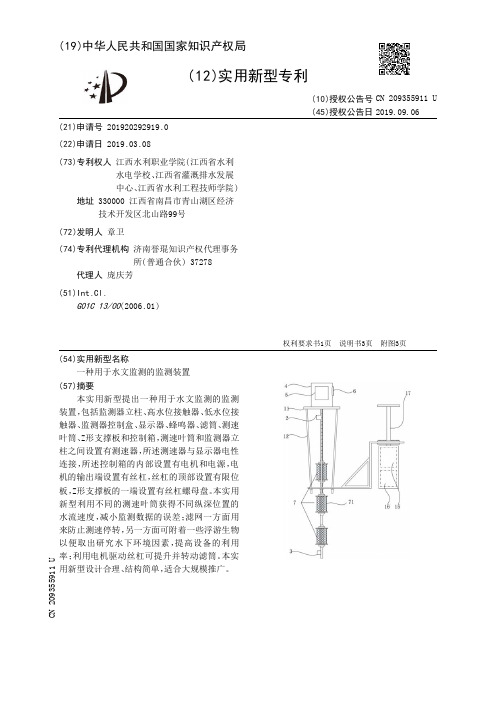

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920292919.0(22)申请日 2019.03.08(73)专利权人 江西水利职业学院(江西省水利水电学校、江西省灌溉排水发展中心、江西省水利工程技师学院)地址 330000 江西省南昌市青山湖区经济技术开发区北山路99号(72)发明人 章卫 (74)专利代理机构 济南誉琨知识产权代理事务所(普通合伙) 37278代理人 庞庆芳(51)Int.Cl.G01C 13/00(2006.01)(54)实用新型名称一种用于水文监测的监测装置(57)摘要本实用新型提出一种用于水文监测的监测装置，包括监测器立柱、高水位接触器、低水位接触器、监测器控制盒、显示器、蜂鸣器、滤筒、测速叶筒、Z形支撑板和控制箱，测速叶筒和监测器立柱之间设置有测速器，所述测速器与显示器电性连接，所述控制箱的内部设置有电机和电源，电机的输出端设置有丝杠，丝杠的顶部设置有限位板，Z形支撑板的一端设置有丝杠螺母盘。
本实用新型利用不同的测速叶筒获得不同纵深位置的水流速度，减小监测数据的误差；滤网一方面用来防止测速停转，另一方面可附着一些浮游生物以便取出研究水下环境因素，提高设备的利用率；利用电机驱动丝杠可提升并转动滤筒。
本实用新型设计合理、结构简单，适合大规模推广。
权利要求书1页 说明书3页 附图3页CN 209355911 U 2019.09.06C N 209355911U权 利 要 求 书1/1页CN 209355911 U1.一种用于水文监测的监测装置，包括监测器立柱、高水位接触器、低水位接触器、监测器控制盒、显示器和蜂鸣器，所述显示器和蜂鸣器设置在监测控制盒上，其特征在于，所述监测器立柱上套设有多个滤筒，所述滤筒的内部设置有测速叶筒，所述测速叶筒套设在监测器立柱上，所述测速叶筒和监测器立柱之间设置有测速器，所述测速器与显示器电性连接，所述监测器立柱上设置有Z形支撑板，所述Z形支撑板与设置在监测器控制盒底部的固定座通过若干个支撑杆连接，所述Z形支撑板的一端设置有丝杠螺母盘，所述丝杠螺母盘的下方设置有控制箱，所述控制箱的内部设置有电机和电源，所述电机的输出端设置有与丝杠螺母盘配合的丝杠，所述丝杠的顶部设置有限位板。
【CN209745914U】一种基于无线、有线传输的CO实时监测管理系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920246317.1(22)申请日 2019.02.27(73)专利权人 唐山科汇达仪器仪表有限公司地址 063000 河北省唐山市唐山路南区唐山万达广场购物中心2单元B2201号(72)发明人 李卫东 郁君 齐守宏 邵毅 刘振起 王鑫 (51)Int.Cl.G01N 33/00(2006.01)H04L 29/08(2006.01)(54)实用新型名称一种基于无线、有线传输的CO实时监测管理系统(57)摘要一种基于无线、有线传输的CO实时监测管理系统，它涉及监测管理系统技术领域。
一种基于无线、有线传输的CO实时监测管理系统它包含现场检测模块、采集传输模块、计算中心、无线传输中继箱、KHD -BK200报警器、有线传输中继箱、KHD -BD200报警器、研华采集模块、路由器、上位机、互联网、网络服务器、手机，现场检测模块和采集传输模块电性连接，采集传输模块和计算中心信号连接，有线传输中继箱和KHD -BK200报警器电性连接，路由器一端和上位机电性连接，网络服务器和手机信号连接。
采用上述技术方案后，本实用新型的有益效果为：它的设计合理，具有功耗低、成本低、检测精度较高等优点，推广应用价值高。
权利要求书1页 说明书3页 附图1页CN 209745914 U 2019.12.06C N 209745914U权 利 要 求 书1/1页CN 209745914 U1.一种基于无线、有线传输的CO实时监测管理系统，其特征在于：它包含现场检测模块(1)、采集传输模块(2)、计算中心(3)、无线传输中继箱(4)、KHD-BK200报警器(41)、有线传输中继箱(5)、KHD-BD200报警器(51)、研华采集模块(6)、路由器(7)、上位机(8)、互联网(9)、网络服务器(10)、手机(11)，现场检测模块(1)和采集传输模块(2)电性连接，采集传输模块(2)和计算中心(3)信号连接，无线传输中继箱(4)一侧连接有线传输中继箱(5)，无线传输中继箱(4)和KHD-BD200报警器(41)电性连接，有线传输中继箱(5)和KHD-BK200报警器(51)电性连接，研华采集模块(6)与无线传输中继箱(4)和有线传输中继箱(5)电性连接，研华采集模块(6)和路由器(7)电性连接，路由器(7)一端和上位机(8)电性连接，路由器(7)和互联网(9)通讯连接，网络服务器(10)和手机(11)信号连接。
【CN209696758U】一种甲壳类水产用复合多维生物饲料预混装置【专利】
实用新型内容 [0005] (一)解决的技术问题 [0006] 针对现有技术的不足，本实用新型提供了一种甲壳类水产用复合多维生物饲料预 混装置，克服了现有技术的不足，设计合理，结构紧凑，有效的解决了现有的预混装置，混合 的效果较差 ，各种原料不能充分混合 ，在养殖的过程中使得甲壳类水产不能充分吸收 ，水产 自身免疫力低，且生长缓慢的问题。 [0007] (二)技术方案 [0008] 为实现以上目的，本实用新型通过以下技术方案予以实现： [0009] 一种甲壳类水产用复合多维生物饲料预混装置，包括粉碎组件和粉碎组件上端插 设的入料斗，所述粉碎组件的侧壁下部贯通插设有传输管，且传输管上安装有物料泵，所述 传输管的另一端贯通连接预混装置； [0010] 所述预混装置包括预混筒，所述预混筒的上端安装有装置箱，所述装置箱的内腔 设有伺服电 机 ，且伺服电 机的 输出端安装有第一锥齿轮 ，所述第一锥齿轮啮合有两个 相对 设置的 第二锥齿轮 ，两个所述第二锥齿轮分 别套设在芯 轴和转动轴的 上端 ，所述芯 轴转动 插设在转动轴的内部 ，且转动轴的 下端到达预混筒的内 腔并连接有多个旋臂 ，所述旋臂的
CN 209696758 U
说 明 书
1/4 页
一种甲壳类水产用复合多维生物饲料预混装置
技术领域 [0001] 本实用新型涉及生物饲料加工设备技术领域，具体涉及一种甲壳类水产用复合多 维生物饲料预混装置。
背景技术 [0002] 甲壳类是甲壳动物因身体外披有“盔甲”而得名。甲壳动物大多数生活在海洋里， 少数栖息在淡水中 和陆地上 ；虾、蟹等甲壳 动物有5对足 ，其中4对 用来爬行 和游泳 ，还有一 对螯足用来御敌和捕食。世界上的甲壳动物的种类很多，大约2 .6万种之多，其中虾、蟹等甲 壳动物营养丰富，味道鲜美，具有很高的经济价值，因而作为水产被广泛养殖。 [0003] 甲壳类水产在进行养殖时，需要投喂复合饲料，复合饲料包括大豆、豆粕、玉米、鱼 粉、氨基酸、杂粕、添加剂、乳清粉、油脂、肉骨粉、谷物、甜高粱等十余个品种的饲料原料，甲 壳类水产养殖所投喂的复合饲料需要对各种原料进行预混，现有的预混装置混合的效果较 差 ，各种原料不能充分混合 ，在养殖的过程中使得甲壳类水产不能充分吸收 ，水产自身免疫 力低，且生长缓慢。 [0004] 公开号为CN207562826U的专利，公开了一种新型水产饲料预混合装置，包括底板 和混合杆 ，所述底板的 上表面分 别固定连接有第一支撑柱和第二支撑柱 ，所述第一支撑柱 的一端固定连接有第一混合桶，所述第二支撑柱的一端固定连接有第二混合桶，所述第一 混合桶与第二混合桶的内壁均滑动连接有滚动桶 ，该装置 增强了混合效果 ，提升了工作效 率，但是该装置没有设置粉碎组件，需要对部分原料进行先行破碎，操作繁琐，为此，我们提 出了一种甲壳类水产用复合多维生物饲料预混装置。
【CN209689629U】一种便携感应式测量控制点【专利】
权利要求书1页 说明书3页 附图2页
CN 209689629 U
CN 209689629 U
权 利 要 求 书
1/1 页
1 .一种便携感应式测量控制点，包括固定座(1)和配重箱(11) ，其特征在于：所述固定 座(1)内壁的下表面固定连接有两个垫块(2) ，所述垫块(2)的上表面搭接有无线感应器本 体(3) ，所述无线感应器本体(3)的左右两侧面均搭接有第二挤压板(13) ，且两个第二挤压 板 (13) 相远离的一面均通过连接块 (14) 与两个第二滑块 (15)的 相对面固定连接 ，且两个第 二滑块(15)分别滑动连接在固定座(1)内壁左右两侧面均开设的第二滑槽(16)内；
5 .根据权利要求1所述的一种便携感应式测量控制点，其特征在于：所述伸缩装置(6) 包括伸缩杆(62) ，所述伸缩杆(62)的外表面套接有弹簧(61) ，所述伸缩杆(62)和弹簧(61) 的 顶端均与凹槽 (7) 内壁的上表面固定连接 ，所述 伸缩杆 (62) 和弹簧 (61)的 顶端均与挤压 板(4)的上表面固定连接。
所述无线感应器本体(3)的上表面搭接有第一挤压板(4) ，所述第一挤压板(4)的上表 面分 别通过两个 伸缩装置 (6) 与凹槽 (7) 内壁的 上表面固定连接 ，所述凹槽 (7) 开设在盖板 (8)的下表面，所述盖板(8)下表面的左右两侧均固定连接有第一滑块(5) ，所述第一滑块 (5) 滑动连接在第一滑槽 (17) 内 ，且两个第一滑槽 (17) 分别开设在固定座 (1) 上表面的 左右 两侧，所述固定座(1)的下表面固定连接有配重箱(11) ，所述配重箱(11)的正面开设有开 口 ，且开口内卡接有锥塞 (12) 。
代理人 汤东凤
(51)Int .Cl . G01C 15/02(2006 .01)
【CN209521673U】一种车载安全监控报警装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920246093.4(22)申请日 2019.02.26(73)专利权人 四川一诺创赢科技有限公司地址 610000 四川省成都市武侯区聚龙路68号(72)发明人 陈探 余云富 (74)专利代理机构 成都四合天行知识产权代理有限公司 51274代理人 周建 王记明(51)Int.Cl.B60T 7/12(2006.01)G01N 33/00(2006.01)G01V 9/00(2006.01)(54)实用新型名称一种车载安全监控报警装置(57)摘要一种车载安全监控报警装置，包括外壳、A/D转化模块、微处理器、车辆制动模块和气体传感器，所述的气体传感器信号输出端与A/D转化模块的输入端连接，气体传感器采集易燃易爆的物体信息，并将采集到的信号输入到A/D转化模块；A/D转化模块输出端与微处理器的输入端连接，并将转换后的信号输入微处理器；车辆制动模块与微处理器连接并接收微处理器的信号或者向微处理器发送信号，外壳将A/D转化模块、微处理器、车辆制动模块和气体传感器包裹，通过使用本装置，易燃易爆物品检测装置报警时，司机不用熄火也可以检查乘客携带的物品，方便司机对乘客物品的检查和对车辆的驾驶。
权利要求书1页 说明书4页 附图3页CN 209521673 U 2019.10.22C N 209521673U权 利 要 求 书1/1页CN 209521673 U1.一种车载安全监控报警装置，其特征在于，包括外壳(1)、A/D转化模块、微处理器、车辆制动模块和气体传感器，所述的气体传感器信号输出端与A/D转化模块的输入端连接，气体传感器采集易燃易爆物体的气体浓度信息，并将采集到的信号输入到A/D转化模块；A/D 转化模块输出端与微处理器的输入端连接，并将转换后的信号输入微处理器；车辆制动模块与微处理器连接并接收微处理器的信号或者向微处理器发送信号，外壳(1)将A/D转化模块、微处理器、车辆制动模块和气体传感器包裹；所述车辆制动模块包括刹车踏板(6)、刹车控制电机、齿轮(7)、连接板(8)、齿带(3)和控制按钮，所述刹车控制电机的输入端与微处理器的输出端连接，控制按钮的输出端与微处理器的输入端连接，刹车控制电机的输出轴和齿轮(7)连接，连接板(8)固定在刹车踏板(6)上，齿带(3)固定在连接板(8)上，齿带(3)与齿轮(7)啮合。
【CN209707202U】一种过敏源快速检测用采样装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920499796.8(22)申请日 2019.04.15(73)专利权人 吕梁学院地址 033000 山西省吕梁市离石区学院路1号吕梁学院(72)发明人 张二芳 (51)Int.Cl.G01N 1/24(2006.01)(54)实用新型名称一种过敏源快速检测用采样装置(57)摘要本实用新型涉及采样装置技术领域，且公开了一种过敏源快速检测用采样装置，包括安装板，所述安装板的顶部左侧固定安装有采集箱，所述采集箱的内部固定安装有筛板，所述采集箱的内腔底部且位于筛板的右侧固定安装有采集风机，所述采集箱的内部且位于筛板的左侧固定安装有一端贯穿并延伸到采集箱左侧的采集管，所述安装板的顶部右侧固定安装有储存箱。
该过敏源快速检测用采样装置，通过设置在采集箱上的采集风机和竖管上的进气管，使用者在使用设备时，隔离板将储存箱分割出多个独立的储存区域，采集风机加速了采集过程，第一控制阀门和第二控制阀门方便控制气体的进出，免去了使用者的烦恼，方便了使用者的使用。
权利要求书1页 说明书3页 附图2页CN 209707202 U 2019.11.29C N 209707202U权 利 要 求 书1/1页CN 209707202 U1.一种过敏源快速检测用采样装置，包括安装板(1)，其特征在于：所述安装板(1)的顶部左侧固定安装有采集箱(2)，所述采集箱(2)的内部固定安装有筛板(3)，所述采集箱(2)的内腔底部且位于筛板(3)的右侧固定安装有采集风机(4)，所述采集箱(2)的内部且位于筛板(3)的左侧固定安装有一端贯穿并延伸到采集箱(2)左侧的采集管(5)，所述安装板(1)的顶部右侧固定安装有储存箱(6)，所述采集风机(4)的输出端固定安装有一端贯穿并延伸到采集箱(2)右侧的输送管(7)，所述输送管(7)的右侧连通有一端与安装板(1)固定连接的竖管(8)，所述竖管(8)的右侧连通有数量为四个的且一端贯穿并延伸到储存箱(6)内部的进气管(9)，所述进气管(9)的外部且位于竖管(8)和储存箱(6)之间设置有第一控制阀门(10)，所述储存箱(6)的内部且位于相邻两个进气管(9)之间固定安装有隔离板(11)，所述储存箱(6)的内部且位于进气管(9)的右侧固定安装有数量为四个的且一端贯穿并延伸到储存箱(6)右侧的出气管(12)，所述出气管(12)的外部且位于储存箱(6)右侧设置有第二控制阀门(13)，所述采集箱(2)的顶部和储存箱(6)的顶部均固定安装有U型安装座(14)，两个所述U型安装座(14)的内部均与提拉把手(15)固定连接。
【CN209648302U】一种夹刀位置实时检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920221986.3(22)申请日 2019.02.22(73)专利权人 南京速力达智能控制装备有限公司地址 210019 江苏省南京市建邺区河西大街66号A座905A专利权人 江苏速力达精密科技有限公司(72)发明人 冯海龙 牛韬 (74)专利代理机构 南京汇盛专利商标事务所(普通合伙) 32238代理人 张立荣(51)Int.Cl.B23Q 17/00(2006.01)B23Q 3/12(2006.01)(54)实用新型名称一种夹刀位置实时检测装置(57)摘要本实用新型公开了一种夹刀位置实时检测装置，包括油缸、打刀环、打刀销和油缸座，所述油缸座设于加工中心中主轴的最上端，油缸安装于油缸座上，打刀销穿过打刀环和所述主轴上，油缸驱动打刀环向下运动，还包括模拟量检测传感器和传感器支架，所述传感器支架固定于油缸座上，模拟量检测传感器安装于传感器支架上；所述打刀环的末端设有圆锥台，模拟量检测传感器的感应面与打刀环上所述圆锥台的外圆锥壁面相平行。
本实用新型采用模拟量输入信号，提高检测精度，结构便捷，检测可靠、灵敏，效率高。
权利要求书1页 说明书2页 附图1页CN 209648302 U 2019.11.19C N 209648302U权 利 要 求 书1/1页CN 209648302 U1.一种夹刀位置实时检测装置，包括油缸（1）、打刀环（2）、打刀销（3）和油缸座（4），所述油缸座（4）设于加工中心中主轴的最上端，油缸（1）安装于油缸座（4）上，打刀销（3）穿过打刀环（2）和所述主轴上，油缸（1）驱动打刀环（2）向下运动，其特征在于：还包括模拟量检测传感器（5）和传感器支架（6），所述传感器支架（6）固定于油缸座（4）上，模拟量检测传感器（5）安装于传感器支架（6）上；所述打刀环（2）的末端设有圆锥台（21），模拟量检测传感器（5）的感应面与打刀环（2）上所述圆锥台（21）的外圆锥壁面相平行。
【CN209457061U】一种基坑监测装置【专利】
具体实施方式 [0012] 本实用新型的目的是提供一种基坑监测装置，以达到方便检测基坑底部水平度， 且方便检测基坑内水深的目的。 [0013] 下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清 楚和详细的描述，显然，说描述的实施例仅仅是本实用新型的一部分实施例，而不是全部实 施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所
(74)专利代ቤተ መጻሕፍቲ ባይዱ机构 北京中建联合知识产权代理 事务所(普通合伙) 11004
代理人 刘湘舟 唐晓丽
(51)Int .Cl . E02D 33/00(2006 .01)
(10)授权公告号 CN 209457061 U (45)授权公告日 2019.10.01
( 54 )实用新型名称 一种基坑监测装置
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920077566 .2
(22)申请日 2019 .01 .17
(73)专利权人 河南工业大学 地址 450001 河南省郑州市高新区莲花街 100号（河南工业大学莲花街校区）
(72)发明人 周长明 王永刚 刘勇 肖昭然 魏世广 吴迪
说 明 书
1/2 页
一种基坑监测装置
技术领域 [0001] 本实用新型涉及基坑监测装置领域，特别是涉及一种基坑监测装置。
背景技术 [0002] 现在使用的监测装置只能对于基坑底面平坦与否进行监测，功能较为单一。
发明内容 [0003] 有鉴于此，本实用新型的目的是提供一种基坑监测装置，该装置带有水压传感器， 方便基坑内存水时测量水深，且本体下端的竖直转杆和弯曲转杆对于本体进行支撑，方便 调节本体高度的同时保证了本体使用时的稳定性，使用方便。 [0004] 为了达到上述目的，本实用新型提供了如下技术方案：一种基坑监测装置，包括本 体，本体左侧下端设置有激光收发头，并在本体正面设置有显示屏及按钮，并在本体内设置 有电 源及处理器 ，本体下端通过传输线连接有水压传感器 ；水压传感器 和处理器输入端连 接 ，处理器输出端和显示屏连接 ，处理器 和电 源连接 ，激光收发头 和按钮及电 源连接 ；本体 下端设置有可调节高度的支撑装置。 [0005] 优选地，上述本体上端设置有方便操作本体的提手。 [0006] 优选地，上述支撑装置包括弯曲转杆及竖直转杆，弯曲转杆及竖直转杆上端均通 过旋轴和本体连接，弯曲转杆及竖直转杆下端均通过轴片连接有可转动的支撑板。 [0007] 本实用新型的效果在于一种基坑监测装置，通过在本体下设置有水压传感器，方 便在基坑中有水时 测定水深 ，扩展了多功能性 ；通过在本体下端利 用旋轴连接有竖直转杆 和弯曲转杆，且转杆底部设置有支撑板，方便对于本体的高度调节，且保证了本体使用时的 稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920392728.1
(22)申请日 2019.03.26
(73)专利权人 西北农林科技大学
地址 712100 陕西省西安市杨凌示范区邰
城路3号
专利权人 杨凌职业技术学院
(72)发明人 梅楚刚 昝林森 田万强 张松
(74)专利代理机构 北京科亿知识产权代理事务
所(普通合伙) 11350
代理人 汤东凤
(51)Int.Cl.
A01K 5/01
(2006.01)
A01K 29/00
(2006.01)
G01G 23/36
(2006.01)
(54)实用新型名称
一种牛采食量监测装置
(57)摘要
本实用新型公开了一种牛采食量监测装置，
包括饲料槽、伸缩杆、固定块、推把和电路盒，所
述饲料槽的上侧檐口处嵌有防护条，所述电路盒
的内部安装有显示屏、开关钮、锂电池和单片机。
本实用新型通过设置有称重传感器和单片机以
及显示屏，利用称重传感器检测牛的采食量，同
时便于存储采食量数据；通过设置有两组活动
板，配合伸缩杆和弹簧，随着饲料槽中饲料的减
少，两组活动板将槽中饲料向上升起，使得饲料
槽中的饲料一直保持牛可以吃到的状态，通过设
置有固定钎，可以将饲料槽进行固定，防止牛在
进食时，造成饲料槽倾翻，同时，饲料槽的檐口设
置为带有防护条的内陷弧形结构，以减少牛脖与
槽口的摩擦，从而便于牛进食，大大提高了本装
置的实用性。
权利要求书1页 说明书3页 附图2页
CN 209768549 U
2019.12.13
C
N
2
0
9
7
6
8
5
4
9
U
1.一种牛采食量监测装置，包括饲料槽(1)、伸缩杆(8)、固定块(10)、推把(14)和电路
盒(15)，其特征在于：所述饲料槽(1)的上侧檐口处嵌有防护条(2)，所述饲料槽(1)的两侧
内壁上开设有滑槽(3)，且滑槽(3)中嵌有滑块(4)，所述滑块(4)上连接有第一活动板(5)，
且第一活动板(5)通过称重传感器(6)与第二活动板(7)相连接，所述伸缩杆(8)的外侧套接
有第一弹簧(9)，所述伸缩杆(8)的上端铰接在第一活动板(5)的下侧，所述伸缩杆(8)的下
端铰接在饲料槽(1)的内部下侧，所述固定块(10)固定焊接在饲料槽(1)的侧面，所述固定
块(10)中插设有固定钎(11)，且固定钎(11)的侧面通过第二弹簧(12)与固定块(10)相连
接，所述固定块(10)上设置有插销(13)，所述推把(14)固定焊接在饲料槽(1)的上端，所述
电路盒(15)固定安装在饲料槽(1)的前侧，所述电路盒(15)的内部安装有显示屏(16)、开关
钮(17)、锂电池(18)和单片机(19)。
2.根据权利要求1所述的一种牛采食量监测装置，其特征在于：所述防护条(2)的下侧
设置有槽口，且槽口的内侧尺寸以饲料槽(1)上侧檐口的外侧尺寸相同，所述防护条(2)与
饲料槽(1)为活动嵌入式连接结构。
3.根据权利要求1所述的一种牛采食量监测装置，其特征在于：所述第一活动板(5)通
过滑块(4)与滑槽(3)相连接，且滑槽(3)开设在饲料槽(1)的内壁上，所述第一活动板(5)的
下侧铰接有伸缩杆(8)，所述第一活动板(5)的上侧通过称重传感器(6)与第二活动板(7)相
连接，且第二活动板(7)通过第一活动板(5)和伸缩杆(8)设置为升降结构。
4.根据权利要求1所述的一种牛采食量监测装置，其特征在于：所述固定钎(11)包括钢
钎(111)、嵌口(112)、踏板(113)，所述钢钎(111)上等距开设有嵌口(112)，所述钢钎(111)
的上端固定焊接有踏板(113)。
5.根据权利要求4所述的一种牛采食量监测装置，其特征在于：所述嵌口(112)的内侧
尺寸与插销(13)的外侧尺寸相同，且插销(13)横穿固定块(10)插设在嵌口(112)中。
6.根据权利要求1所述的一种牛采食量监测装置，其特征在于：所述锂电池(18)的输出
端与称重传感器(6)、显示屏(16)、开关钮(17)和单片机(19)的输入端电连接。
权 利 要 求 书
1/1页
2
CN 209768549 U
