2016年黄浦区初三物理二模 (2)

合集下载

2016年上海市浦东新区高考物理二模试卷(含详解)

2016年上海市浦东新区高考物理二模试卷一．单项选择题（共16分，每小题2分．每小题只有一个正确选项．）1．（2分）光能够发生干涉和衍射现象，说明（）A．光具有波动性B．光具有粒子性C．光具有波粒二象性D．光沿直线传播2．（2分）微波是（）A．一种机械波，只能在介质中传播B．一种电磁波，只能在介质中传播C．一种机械波，其在真空中传播速度等于光速D．一种电磁波，比可见光更容易产生衍射现象3．（2分）如图所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”，下列说法正确的是（）A．甲为“非”门，输出为“1”B．乙为“或”门，输出为“0”C．乙为“与”门，输出为“0”D．丙为“或”门，输出为“0”4．（2分）一篮球以速度v撞向篮板，后保持速率不变被反弹回来，在此过程中（）A．篮板对篮球做功为零B．篮板对篮球做正功C．篮板对篮球做负功D．篮板对篮球作用力为零5．（2分）用红光光照射某种金属表面，发生光电效应，若减弱该束红光的光强后，再次照射该金属表面，则（）A．不能发生光电效应B．光电流强度不变C．光电子的最大初动能不变D．经长时间照射后才能发生光电效应6．（2分）单摆在摆动过程中，下列说法正确的是（）A．回复力是重力和细线拉力的合力B．摆动到最低点时回复力为零C．动能变化的周期就等于振动周期D．小球质量越大，周期越长7．（2分）用中子轰击，产生和x；具有放射性，它衰变后变成和y，则x和y分别是（）A．质子和α粒子B．电子和α粒子C．α粒子和正电子D．α粒子和电子8．（2分）一物体在几个力的作用下处于平衡状态，若保持其它力不变，而将其中一个力大小不变、方向逆时针旋转180°，则物体所受合力的变化情况是（）A．合力的大小先变大后变小B．合力的大小先变小后变大C．合力的方向逆时针转90°D．合力的方向逆时针转180°二．单项选择题（共24分，每小题3分．每小题只有一个正确选项．）9．（3分）某一质点运动的位移x随时间t变化的图象如图所示，则（）A．第10s末，质点的速度最大B．5s末与15s末，质点的速度方向相反C．0～10s内，质点通过的位移等于5mD．10～20s内，质点的速率先增加后减小10．（3分）如图所示，小物体P放在水平圆盘上随圆盘一起转动，下列关于小物体所受摩擦力f的叙述正确的是（）A．圆盘匀速转动时，摩擦力f等于零B．圆盘转动时，摩擦力f方向总是指向轴OC．当物体P到轴O距离一定时，摩擦力f的大小跟圆盘转动的角速度成正比D．当圆盘匀速转动时，摩擦力f的大小跟物体P到轴O的距离成正比11．（3分）金属板和板前一正点电荷形成的电场线分布如图所示，A、B、C、D为电场中的四个点，则（）A．B、D两点的电势相等B．B点的电场强度比D点的大C．负电荷在C点的电势能低于在A点的电势能D．正电荷由D点静止释放，只受电场力作用沿电场线运动到B点12．（3分）某人用一始终沿BA方向的力F将一长方形木块从图示实线位置绕转轴D点缓慢翻转90°到虚线所示位置，在此过程中F随转过角度θ的关系图线是（）A．B．C．D．13．（3分）如图所示，质量为m的木块A放在质量为M的三角形斜劈上，现用大小均为F、方向相反的水平力分别推A和B，它们均静止不动，则（）A．地面对B的支持力大小一定等于（M+m）gB．B与地面之间一定存在摩擦力C．B对A的支持力一定小于mgD．A与B之间一定存在摩擦力14．（3分）一定质量的理想气体，0℃时压强为P0，经一等容变化过程，温度为t℃时，气体压强为P．则它每升高1℃，压强的增量△P的值为（）A．B．C．D．15．（3分）如图所示，A、B为两相同的绝热气缸，用绝热活塞封闭了压强、体积、温度、质量均相同的同种气体，活塞和杠杆质量不计，活塞和杠杆接触，忽略一切摩擦．O为固定轴，且MO=NO，将A中气体温度升高（变化不大）到杠杆MN重新平衡，下列说法正确的是（）A．B中气体温度不变B．B中气体温度降低C．A中气体克服外力做功，外界对B气体做功D．A中气体内能增加，B中气体内能减少16．（3分）如图所示，a、b、c、d为正四面体的四个顶点，O点为d点在底面上的投影，在a、b两点分别放置等量的负点电荷，则（）A．c点电势大于d点电势B．c、d两点的电场强度相同C．沿Od移动负电荷，电荷的电势能不断增大D．沿cd移动正电荷，电场力先做正功，后做负功三．多项选择题（共16分，每小题4分．每小题有二个或三个正确选项．全选对的，得4分；选对但不全的，得2分；有选错或不答的，得0分．）17．（4分）如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．将R2的滑动触点向b端移动过程中，下列判断正确的是（）A．电源的效率减小B．电源的输出功率一定减小C．I1减小，I2增大，U减小D．I1变化量△I1小于I2变化量△I218．（4分）如图所示，倾角为α的斜面上放有一通有图示方向电流的矩形线圈，线圈的ad边和bc边处于水平方向，整个空间存在一个匀强磁场，磁感强度B 的方向竖直向上，线圈处于平衡状态．那么（）A．斜面对bc边的支持力大于对ad边的支持力B．线圈ab边和cd边不受磁场力作用C．以线圈ad边为转动轴，磁场力的力矩为零D．线圈所受斜面摩擦力的合力沿斜面向上19．（4分）波源O起振方向沿y轴正方向，从波源O起振时开始计时，经t=0.9s，x轴上0至12m范围第一次出现如图所示的简谐横波波形，则（）A．波的周期一定是0.6sB．此列波的波速约13.33m/sC．t=0.9s时，x轴上6m处的质点振动方向向下D．t=1.0s时，x=7m的质点其振动速度与图示时刻相等20．（4分）如图所示，光滑水平桌面上存在有界的匀强磁场，磁场方向垂直于桌面向下，磁场边界呈正方形．正方形线圈abcd从图中的甲位置以某一初速度进入磁场，经过一段时间线圈离开磁场到达乙位置，此过程中线框ab边始终与磁场左右边界平行．a、b两点电势差U ab随时间t变化的U ab﹣t图象，及随位移x变化的U ab﹣x图象可能是（）A．B．C．D．四．填空题（共20分，每小题4分．其中22-23题考生选做一题）21．（4分）奥斯特研究电和磁的关系的实验中，通电导线附近的小磁针发生偏转的原因是．实验时为使小磁针发生明显偏转，通电前导线应放置在其上方，并与小磁针保持（选填“垂直”、“平行”、“任意角度”）．22．（4分）动能相等的两物体A、B在光滑水平面上沿同一直线相向而行，他们的速度大小之比v A：v B=2：1，则动量大小之比p A：p B=；两者碰后粘在一起运动，总动量与A原来动量大小之比为p：p A=．23．设地球、月球的质量分别为M、m，半径分别为R、r．地球与月球表面重力加速度之比g地：g月=；探测器环绕月球表面飞行的速度与地球第一宇宙速度之比v月：v地=．24．（4分）将一小球从高处水平抛出，不计空气阻力。

2023年上海市黄浦区中考物理二模试卷

2023年上海市黄浦区中考物理二模试卷一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1．（2分）“皓月当空”中的月球是（）A．恒星B．行星C．卫星D．彗星2．（2分）写字时笔尖与纸面间的摩擦属于滚动摩擦的是（）A．铅笔B．毛笔C．水彩笔D．圆珠笔3．（2分）在嘈杂环境中戴上耳塞，可以降低接收到噪声的（）A．音调B．响度C．音色D．频率4．（2分）在四冲程汽油机的工作循环中，将内能转化为机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程5．（2分）已知某物体透过凸透镜，在距离透镜20厘米的光屏上成缩小的像，若将物体移动到距离凸透镜10厘米处（）A．放大的虚像B．放大的实像C．等大的实像D．缩小的实像6．（2分）甲、乙两小车沿同一直线同向而行，其s﹣t图像如图所示。

当甲经过P点时，乙刚好经过Q点，甲、乙两车相距3米，则P、Q两点间的距离（）A．可能为1米B．可能为2米C．一定为5米D．一定为11米二、填空题（共23分）7．（3分）上海家庭用电器的正常工作电压为伏。

标有“100W”字样的电视机，连续正常工作2小时消耗的电能为度。

发电站通过输电线路传送电能（选填“高压”或“低压”）。

8．（3分）无人机加速升空的过程中，其惯性，重力势能（前两空均选填“变大”、“变小”或“不变”）；以地面为参照物，无人机是的（选填“运动”或“静止”）。

9．（3分）由于受到吸引，地球绕太阳运行，说明力可以改变物体的。

太阳光是一种色光（选填“单”或“复”）。

光从空气斜射入水中，折射角入射角（选填“大于”、“等于”或“小于”）。

10．（3分）在10秒内通过导体横截面的电荷量为5库，则通过导体的电流为安；通电后，导体温度升高的方式改变了其内能。

在如图所示的通电螺线管中，电源的左端为极（选填“正”或“负”）。

11．（3分）体积为1×10﹣3米3的物块悬浮在水中时，受到浮力的大小为牛，方向；其所受合力的大小为牛。

2016二模动态电路学生版

上海市各区县2016年初三物理二模试题动态电路专题分类精编1、（崇明）在图3 所示的电路中，电源电压保持不变．当电键S 从断开到闭合时，电路中A ．电流表的示数变小，电压表的示数变小B ．电流表的示数变小，电压表的示数变大C ．电流表的示数变大，电压表的示数变小D ．电流表的示数变大，电压表的示数变大2、（奉贤）如图4所示，电源电压保持不变。

闭合电键S 后，当滑动变阻器的滑片P 向左移动时，以下说法中正确的是A ．电流表A 示数变小，电压表V 2示数变小B ．电压表V 1示数与电流表A 示数的比值变小C ．电压表V 1与电压表V 2示数的差值不变D ．电压表V 2示数变化量与电流表A 示数变化量之比变小3、（虹口）在图2所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，变大的是A ．电流表A 示数B ．电压表V 示数与电流表A 1示数的比值C ．电流表A 1示数D ．电压表V 示数与电流表A 示数的比值4、（黄浦）在图2所示的电路中，电源电压保持不变，当电建S 由断开到闭合时A.电流表的示数变小B.电流表的示数不变C.电压表的示数变小D.电压表的示数不变5、（嘉定、宝山）从电源、电流表、电压表中选出合适的元件，填入图6 所示电路中的AB 、CD 、EF 两点间，合上电键，若向右移动滑片P 时电压表的示数变大，则EF 间接入的是（19）；若向右移动滑片P 时电流表示数变小，则电流表接入电路的位置是（20）。

6、（静安、青浦）在图6所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时， ① 三个电表中示数不变的电表有（16）；（图3）SR 1 R 2A VR 1SA 1A② 电压表V 示数与电流表A 2示数的比值（17）（选填 “变大”、“变小”或“不变”）。

7、（闵行）在图6所示的电路中，R 1大于R 2，电源电压保持不变。

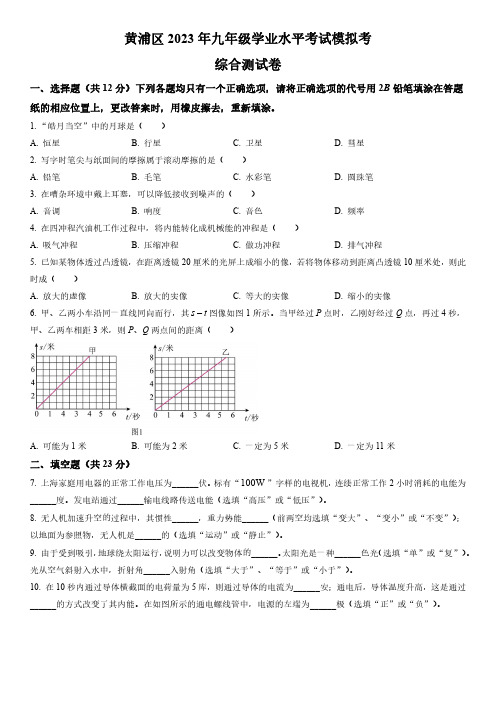

2023年上海市黄浦区中考物理二模试卷含详解

黄浦区2023年九年级学业水平考试模拟考综合测试卷一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1.“皓月当空”中的月球是（）A.恒星B.行星C.卫星D.彗星2.写字时笔尖与纸面间的摩擦属于滚动摩擦的是（）A.铅笔B.毛笔C.水彩笔D.圆珠笔3.在嘈杂环境中戴上耳塞，可以降低接收到噪声的（）A.音调B.响度C.音色D.频率4.在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程5.已知某物体透过凸透镜，在距离透镜20厘米的光屏上成缩小的像，若将物体移动到距离凸透镜10厘米处，则此时成（）A.放大的虚像B.放大的实像C.等大的实像D.缩小的实像6.甲、乙两小车沿同一直线同向而行，其s t 图像如图1所示。

当甲经过P点时，乙刚好经过Q点，再过4秒，甲、乙两车相距3米，则P、Q两点间的距离（）A.可能为1米B.可能为2米C.一定为5米D.一定为11米二、填空题（共23分）7.上海家庭用电器的正常工作电压为______伏。

标有“100W”字样的电视机，连续正常工作2小时消耗的电能为______度。

发电站通过______输电线路传送电能（选填“高压”或“低压”）。

8.无人机加速升空的过程中，其惯性______，重力势能______（前两空均选填“变大”、“变小”或“不变”）；以地面为参照物，无人机是______的（选填“运动”或“静止”）。

9.由于受到吸引，地球绕太阳运行，说明力可以改变物体的______。

太阳光是一种______色光（选填“单”或“复”）。

光从空气斜射入水中，折射角______入射角（选填“大于”、“等于”或“小于”）。

10.在10秒内通过导体横截面的电荷量为5库，则通过导体的电流为______安；通电后，导体温度升高，这是通过______的方式改变了其内能。

(完整版)上海市黄浦区2016年高三物理二模试卷

— 1 —黄浦区2016年高考模拟考物理试卷（本卷测试时间为120分钟，满分150分）第I 卷（共56分）一、单项选择题（共16分，每小题2分.每小题只有一个正确选项。

） 1．最先发现通电导线的周围存在磁场的物理学家是（）（A)奥斯特(B ）安培（C ）法拉第（D ）特斯拉2．下列电磁波中,波长最短的是( ）（A ）无线电波（B ）红外线（C)γ射线（D)紫外线3．气体和液体具有的相同特点是（ )（A)体积都容易被压缩 (B ）都没有确定的形状（C ）物质的分子位置都确定（D)物质分子都在平衡位置附近作微小的振动4．氢、氚、氘是同位素，它们的核内具有相同的( ）（A ）质子数（B ）中子数（C)电子数（D ）核子数5．在光电效应实验中,用黄光照射某金属板表面未发生光电效应,下列做法有可能产生光电效应现象的是（）(A)改用更强的黄光照射 (B ）增加照射的时间（C ）改用红光照射（D ）改用频率更高的光照射6．如图，一偏心轮绕O 点做匀速转动，A 、B 是过同一直径轮缘上的两点。

则A 、B 两点具有相同的（）（A ）线速度大小（B)向心加速度大小（C ）角速度大小（D ）运动路径7．右图为包含某逻辑电路的一个简单电路，L 为小灯泡，光照射电阻R 1时，其阻值将变得远小于电阻R 2。

当R 1受到光照时，下列判断正确的是( ）— 2 —αα m （A)A 点为高电势,灯L 不发光（B ）A 点为低电势，灯L 不发光（C ）A 点为高电势,灯L 发光（D)A 点为低电势，灯L 发光 8．质点做简谐运动，其v-t 图像如右图.以速度正方向为x 轴正向，该质点的x-t 关系图像为( ）二、单项选择题（共24分,每小题3分。

每小题只有一个正确选项.)9．如图，石拱桥正中有一质量为m 的对称形石块，两侧面与竖直方向夹角均为α，若接触面间的摩擦力忽略不计，石块侧面所受弹力的大小为（）（A ）错误!（B)错误!（C ）错误!mg tan α (D ）错误!mg cot α10．如图，倾角为α的光滑斜面体沿水平方向做匀加速直线运动时，质量为m 的物块恰好与斜面保持静止。

2024年上海市黄浦区中考二模物理试题(解析版)

黄浦区2024年九年级学业水平考试模拟考综合测试卷（满分135分，考试时间120分钟）考生注意：1.试卷共11页，答题纸共2页。

2.作答前，在答题纸指定位置填写姓名、报名号、座位号。

将核对后的条形码贴在答题纸指定位置。

3.所有作答务必填涂或书写在答题纸上与试卷题号对应的区域，不得错位。

在试卷上作答一律不得分。

4.选择题和作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。

物理部分（满分70分）一、选择题（本大题共6题，每题2分，共12分。

每题只有一个正确选项）1. 在原子中，带负电的粒子是( )A. 电子B. 质子C. 中子D. 核子【答案】A【解析】【详解】原子是由位于原子中心的原子核和核外绕核转动的电子组成；原子核由质子和中子组成，质子带正电，中子不带电，电子带负电．故选A．2. 以下属于光的三原色的是（）A. 黄光B. 白光C. 紫光D. 绿光【答案】A【解析】【详解】在各种色光中，被称为三原色的光是红、绿、蓝。

故选A。

3. 如图的编钟展现了我国灿烂的文化，用相同的力敲击大小不同的编钟，发出的声音有不同的（）A. 响度B. 音调C. 音色D. 振幅【答案】B【解析】【详解】物体的质量越大，越难振动，频率低，音调低，用相同的力敲击大小不同的编钟，编钟大小不同，振动的频率不同，发出声音的音调不同。

故选B 4. 书本静止在水平桌面上，下列属于平衡力的是（）A. 桌子所受重力和书本对桌面的压力B. 桌子所受重力和地面对桌子支持力C. 书本所受重力和书本对桌面的压力D. 书本所受重力和桌面对书本的支持力【答案】D【解析】【详解】A ．书本对桌面的压力和桌子受到的重力，这两个力方向相同，都竖直向下，所以不是平衡力，故A 不符合题意；B ．地面对桌子的支持力大小等于桌子受到的重力和书本受到的重力大小之和，所以桌子所受的重力和地面对桌子的支持力，大小不相等，不是一对平衡力，故B 不符合题意；C ．书本受到的重力和书本对桌面的压力，这两个力方向相同，都竖直向下，并且不作用在同一物体上，所以不是平衡力，故C 不符合题意；D ．书本受到的重力和桌面对书本的支持力，这两个力满足了二力平衡的四个条件：等大、反向、共线、作用在同一物体上。

2016年上海市普陀区中考物理二模试卷及参考答案

2016年上海市普陀区中考物理二模试卷一、选择题（共8小题，每小题2分，满分16分）1．（2分）下列带正电的是（）A．原子B．质子C．电子D．中子2．（2分）二胡演奏时，表演者手指不断上下滑动控制琴弦，为改变的是（）A．响度B．音调C．音色D．声音传播距离3．（2分）下列实例中，利用大气压工作的是（）A．船闸B．订书机C．温度计D．脱排油烟机4．（2分）某同学站在平面镜前，在他远离平面镜的过程中，下列说法中正确的是（）A．镜中的像逐渐变小B．镜中的像与平面镜的距离逐渐变小C．镜中的像逐渐变大D．镜中的像与平面镜的距离逐渐变大5．（2分）以下事例中运用相同科学研究方法的是（）①研究同一直线力的合成时，引入“合力”概念②研究串联电路特点时，引入“总电阻”概念③研究磁场分布时，引入“磁感线”A．①②③B．①③C．①②D．②③6．（2分）如图所示，重物受到30牛的水平向右拉力作用，在水平地面上作匀速直线运动，下列用力的图示法正确表示物体所受摩擦力f的是（）A． B． C．D．7．（2分）在如图所示的电路，电键S从断开到闭合，下列说法中正确的是（）A．V表示数不变，A1表示数不变B．A1表示数不变，A表示数变小C．V表示数变大，A1表示数不变D．V表示数变小，A表示数变大8．（2分）如图所示，圆柱形容器中分别装有甲、乙两种液体和体积相同的物块A、B，液面保持相平．将A、B从容器中取出后，甲液体对容器底部的压力变化量小于乙液体对容器底部的压力变化量，甲容器对水平面的压力变化量大于乙容器对水平面的压力变化量，则此时液体对容器底的压强p甲和p乙，液体对容器底的压力F甲和F乙，A和B的密度ρA和ρB的关系，下列说法中正确的是（）A．p甲＜p乙，F甲＜F乙ρA＞ρB B．p甲＞p乙，F甲＞F乙ρA＞ρBC．p甲＜p乙，F甲＜F乙ρA＜ρB D．p甲=p乙，F甲=F乙ρA＞ρB二、填空题（共8小题，每小题3分，满分26分）9．（3分）某节能灯标有“220V 11W”的字样，使用时它与其它家用电器之间是连接（选填“串联”或“并联”），该灯正常工作100小时消耗电能为度，发电站通过（选填“高压”或“低压”）输出线路将电能传送到千里以外的城市．10．（3分）如图所示，晓明跳箱时，用力蹬踏板，踏板“送”晓明向前冲，这说明力的作用是；越过跳箱后，晓明由于会继续向前“飞行”一段距离，最终受到作用落到地面．11．（3分）如图所示，一束白光经三棱镜后发生了光的色散现象，最早发现这一现象的物理学家是，从图中可以看出红色光线的偏折程度最，在各种不同色光中，红、、蓝叫做三原色光．12．（3分）汽车内部四冲程汽油机在工作时，将机械能转化为内能的是冲程．汽车匀速上坡时机械能（选填“增大”、“不变”或“减小”），行驶过程中汽车轮胎温度会升高，这是通过的方式改变其内能的．13．（3分）甲、乙两车分别从相距800米的P、Q两点同时沿水平直线相向而行，它们的s﹣t图象如图（a）、（b）所示．第4秒内甲车通过的距离为米；若以甲车为参照物，乙车是的（选填“静止”或“运动”）；在同时相向行驶的过程中，若要使甲、乙两车距离400米，所需的时间为秒．14．（3分）10秒钟内通过某导体的电量为6库，则通过它的电流为安，若该导体两端的电压为3伏，则导体的电阻为欧；现将导体截去一半，若保持导体中电流不变，则导体两端电压应3伏（选填“大于”、“等于”或“小于”）．15．（4分）如图所示的电路，L、R出现故障，闭合电键S后，电流表A和电压表V的示数均不变．①故障是．（写出所有故障情况）②为了进一步确定故障原因，用一只完好的灯泡L′替换电阻R，电流表A示数仍然不变，电压表V示数变大，则故障一定是．16．（4分）为研究受到拉力时弹簧长度的增加量与弹簧自身因素的关系，实验小组同学选用材料和粗细相同的金属丝烧制成的弹簧A、B、C、D和钩码进行实验，已知弹簧A、B原来的长度均为L0，C、D原来的长度均为L0′，且A、C的横截面积均为S0，B、D的横截面积均为S0′．实验时他们将弹簧A、B、C、D的上端固定，并分别在弹簧的下端挂相同质量的钩码，它们各自增加了△L1、△L2、△L3和△L4，如图（a）、（b）、（c）、（d）所示．请仔细观察实验现象，归纳得出初步结论．①分析比较图（a）和（b）或（c）和（d）中弹簧长度的增加量以及相关条件．可得：弹簧金属丝材料和粗细相同，当．②分析比较（a）和（c）或（b）和（d）中弹簧长度的增加量以及相关条件，可得：弹簧金属丝材料和粗细相同，当．三、解答题（共10小题，满分48分）17．（2分）在图中，用轻质杆提升小桶（O是支点），请画出动力F1的力臂和阻力F2的示意图．18．（3分）在图中，请根据标出的电流方向将电池、电流表、电压表三个元件符号填入电路的空缺处，填入后要求：①小灯泡L1和L2串联连接；②电压表测小灯泡L2的电压．19．（3分）在图中，请根据电源的正、负极，标出通电螺旋管的N、S极，小磁针的N极，以及周围磁感线方向．20．（4分）质量为1千克的30℃的水，温度降低到20℃，求水放出的热量Q水．[c=4.2×103焦/（千克•℃）]．水21．（9分）在如图（a）所示的电路中，电源电压为15V恒定不变，R1的阻值为10欧，滑动变阻器上标有“50Ω 1A”字样，闭合电键S后，电压表V1的示数如图（b）所示．①求通过R1的电流1；②求此时R2消耗的电功率P2；③现将同样规格的电压表V2接入电路中，不改变V1量程，调节滑片P的位置，使两电压表指针偏离0刻度线的角度相同，且电路元件均正常工作，求R2连入电路中的阻值．22．（9分）如图所示，甲、乙两个完全相同的薄壁圆柱形容器置于水平桌面上，两容器底部用一根吸管相连，开始阀门K关闭，容器底面积均为2×10﹣2米2，甲盛有深度为0.2米的水，乙中放一底面积为1×10﹣2米2、高为0.2米的圆柱形木块．．①求甲中水对容器底部的压强p水②若甲中水对容器底部的压强是木块对乙底部压强的2倍，求物块的密度ρ物．③打开阀门，直到水不再流动，求此过程进入乙容器中水的质量△m水23．（4分）在“探究物质质量与体积关系”的实验中，用测量物体的质量，测量前通过调节平衡螺母使天平横梁在位置平衡；实验过程中选用物质（选填“同种”或“不同”）多次实验的目的是．24．（4分）如图所示，凸透镜A焦距为10厘米，实验时应先调节光屏的，以保证烛焰的像能成在光屏的．若保持图中透镜的位置不变，将蜡烛移至左侧光具座刻度范围，移动光屏，能在光屏上成缩小的像，保持蜡烛和凸透镜位置不变，用另一个焦距为15厘米的凸透镜B替换透镜A，移动光屏，若光屏上再度成像，则跟原来的像相比是的（选填“变大”、“不变”或“变小”）．25．（5分）为研究沿光滑斜面向上拉重物所需的拉力F大小与哪些因素有关，某实验小组同学利用图所示的装置进行实验，实验时多次改变斜面长度L和高度h，每一次用弹簧测力计拉动重为1牛的物体从斜面底端缓慢拉伸至顶端，实验数据记录在表一、表二和表三中．①分析比较实验序号的数据及相关条件，可得的初步结论是：沿光滑斜面提升同一重物时，当斜面长度L相同，拉力F与高度h成．②分析比较实验序号2、4与7（或3、5与8，或6与9）的数据及相关条件，可得的初步结论是：沿光滑斜面提升同一重物时，．③进一步综合分析比较表一、表二、表三的数据及相关条件，并归纳得出结论．（a）分析比较表一、表二或表三的数据及相关条件，可得．（b）分析比较表一、表二和表三的数据及相关条件，可得．表一表二表三26．（5分）甲、乙同学分别做“测定小灯泡的电功率”实验，实验用到的器材包括：电源电压3伏和6伏各一个，标有“5Ω 2A”和“20Ω 2A”字样的滑动变阻器各一个，标有“2.2V”和“3.8V”字样的待测小灯各一个，以及电流表、电压表、电键和导线．他们各自选取一个变阻器、小灯、电源及其它器材连接电路进行实验，闭合电键后，甲同学发现无论怎样移动变阻器的滑片，小灯均不能正常发光，讨论后，两位同学决定互换电源，并重新连接电路进行实验，当小灯正常发光时，滑片的位置都在中点附近，且电压表示数相同，其中一个电流表示数为0.22A．①请画出甲同学的实验电路图（用2B铅笔在答题纸上相应位置作图）；②小灯正常发光时，甲同学所用的电源电压为伏，滑动变阻器的规格为；③乙同学选用小灯泡的额定功率为（通过计算说明）．2016年上海市普陀区中考物理二模试卷参考答案与试题解析一、选择题（共8小题，每小题2分，满分16分）1．（2分）下列带正电的是（）A．原子B．质子C．电子D．中子【解答】解：A、原子整体对外不显电性，不带电，不合题意；B、质子带正电，符合题意；C、电子带负电，不合题意；D、中子不带电，不合题意．故选B．2．（2分）二胡演奏时，表演者手指不断上下滑动控制琴弦，为改变的是（）A．响度B．音调C．音色D．声音传播距离【解答】解：二胡演奏时，表演者的手常常不断在琴弦上滑动，是为了控制振动琴弦的长度，则琴弦振动的快慢会不一样，所以声音的音调就会发生变化．故选B．3．（2分）下列实例中，利用大气压工作的是（）A．船闸B．订书机C．温度计D．脱排油烟机【解答】解：A、船闸的原理先打开一端，船闸里的水位逐渐与外面相等，外面的船就可以开进船闸；然后把这一端船闸关闭，打开另一端的船闸，船闸里的水位逐渐与外面相等，船就可以开到另一端去，应用了两次连通器．故A不合题意；B、订书机用到的物理知识是比较多的，如：（1）压柄做得宽大有利于减小压强；（2）钉书针（出针口）很尖细有利于增大压强；（3）底座做得宽大有利于减小压强等等；但都不属于利用大气压进行工作，故B不合题意；C、温度计是利用液体热胀冷缩的性质制成的，不属于利用大气压．故C不合题意．D、抽油烟机在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将油烟压向扇口排出．利用了大气压工作，故D符合题意．故选D．4．（2分）某同学站在平面镜前，在他远离平面镜的过程中，下列说法中正确的是（）A．镜中的像逐渐变小B．镜中的像与平面镜的距离逐渐变小C．镜中的像逐渐变大D．镜中的像与平面镜的距离逐渐变大【解答】解：由平面镜成像特点可知，像与物到镜面距离相等，当人远离平面镜时，像也会远离平面镜，但像的大小不变．故ABC错误，D正确．故选D．5．（2分）以下事例中运用相同科学研究方法的是（）①研究同一直线力的合成时，引入“合力”概念②研究串联电路特点时，引入“总电阻”概念③研究磁场分布时，引入“磁感线”A．①②③B．①③C．①②D．②③【解答】解：①研究同一直线力的合成时，用合力代替其他几个力的共同效果，即采用的是等效替代法；②研究串联电路特点时，几个电阻共同作用产生的效果与一个电阻产生的效果相同，或一个电阻在电路中的作用可以由几个电阻共同作用代替，采用的是等效替代法；③研究磁场分布时，引入“磁感线”，这是利用的模型法；故以下事例中运用相同科学研究方法的是①②；故选C．6．（2分）如图所示，重物受到30牛的水平向右拉力作用，在水平地面上作匀速直线运动，下列用力的图示法正确表示物体所受摩擦力f的是（）A． B． C．D．【解答】解：A、重物在水平地面上作匀速直线运动，受到的拉力和摩擦力为一对平衡力，摩擦力f=F=30N，拉力水平向右，摩擦力方向水平向左，图中摩擦力方向画错了．故A错误；BC、重物在水平地面上作匀速直线运动，受到的拉力和摩擦力为一对平衡力，摩擦力f=F=30N，拉力水平向右，摩擦力方向水平向左，但表示摩擦力f的线段的长度必须与标度统一起来．图中摩擦力f的线段的长度与标度不统一．故BC错误；D、重物在水平地面上作匀速直线运动，受到的拉力和摩擦力为一对平衡力，摩擦力f=F=30N，拉力水平向右，摩擦力方向水平向左，但表示摩擦力f的线段的长度必须与标度统一起来．图中摩擦力f的线段的长度恰为标度的2倍．故D正确．故选D．7．（2分）在如图所示的电路，电键S从断开到闭合，下列说法中正确的是（）A．V表示数不变，A1表示数不变B．A1表示数不变，A表示数变小C．V表示数变大，A1表示数不变D．V表示数变小，A表示数变大【解答】解：开关S断开时，电路中只有一个灯泡连入，电流表A、A1测量电流，电压表示数为0；开关S闭合时，两灯泡并联，电流表A测量干路电流；A1测量一个灯泡的电流，电压表测量电源电压．电键S从断开到闭合，电路中从只有一个灯泡变为两灯泡并联，电压表示数从0到有示数，则电压表示数变大；故AD错误；由于并联电路各支路两端的电压相等，A1测量的灯泡电流不变，而电流表A变为测量干路电流，则示数变大，故B错误，C正确．故选C．8．（2分）如图所示，圆柱形容器中分别装有甲、乙两种液体和体积相同的物块A、B，液面保持相平．将A、B从容器中取出后，甲液体对容器底部的压力变化量小于乙液体对容器底部的压力变化量，甲容器对水平面的压力变化量大于乙容器对水平面的压力变化量，则此时液体对容器底的压强p甲和p乙，液体对容器底的压力F甲和F乙，A和B的密度ρA和ρB的关系，下列说法中正确的是（）A．p甲＜p乙，F甲＜F乙ρA＞ρB B．p甲＞p乙，F甲＞F乙ρA＞ρBC．p 甲＜p乙，F甲＜F乙ρA＜ρB D．p甲=p乙，F甲=F乙ρA＞ρB【解答】解：（1）因为将A、B从容器中取出后，甲容器对水平面的压力变化量大于乙容器对水平面的压力变化量，所以G A＞G B；又因为A、B的体积相同，由G=mg和ρ=可得：ρA＞ρB；故C错误；（2）将A、B从容器中取出后，液面降低的高度△h=；因为甲容器的底面积小于乙容器的底面积，所以甲液面降低的高度大，乙液面降低的高度小，则此时液体的深度h甲＜h乙；将A、B从容器中取出后，液体对容器底部的压力变化量=物体排开液体的重力=ρ液gV排；A、B的体积相同，在液体中时V排相同，已知甲液体对容器底部的压力变化量小于乙液体对容器底部的压力变化量，根据△F=G排=ρ液gV排可知，液体密度的关系为ρ甲＜ρ乙；此时h甲＜h乙，ρ甲＜ρ乙，根据液体压强公式可知p甲＜p乙；因为p甲＜p乙、S甲＜S乙，根据F=pS可知，此时液体压力的关系为F甲＜F乙；故BD错误，A正确．故选A．二、填空题（共8小题，每小题3分，满分26分）9．（3分）某节能灯标有“220V 11W”的字样，使用时它与其它家用电器之间是并联连接（选填“串联”或“并联”），该灯正常工作100小时消耗电能为 1.1度，发电站通过高压（选填“高压”或“低压”）输出线路将电能传送到千里以外的城市．【解答】解：家庭电路中各用电器互不影响，故是并联的；节能灯的功率P=11W=11×10﹣3kW，由P=可得，该节能灯正常工作100小时消耗电能：W=Pt=11×10﹣3kW×100h=1.1kW•h=1.1度．根据P=UI可知，在输送功率一定时，电压越高，输电电流越小；根据Q=I2Rt，电阻一定，通电时间一定时，电流越小，电热越少，输送过程中能量损失越小，所以从发电站到用电区采用高压输电．故答案为：并联；1.1；高压．10．（3分）如图所示，晓明跳箱时，用力蹬踏板，踏板“送”晓明向前冲，这说明力的作用是相互的；越过跳箱后，晓明由于惯性会继续向前“飞行”一段距离，最终受到重力作用落到地面．【解答】解：起跑后，晓明用力蹬踏板，同时踏板也给晓明一个大小相等的反作用力，因踏板“送”晓明向前冲，该现象说明力的作用是相互的；晓明离开踏板后，由于惯性还要保持原来的运动状态，因此他仍能在空中继续“飞行”；晓明在空中运动时受到重力作用，重力的方向竖直向下，因此晓明由于受到重力的作用，最终落到地面．故答案为：相互的；惯性；重力．11．（3分）如图所示，一束白光经三棱镜后发生了光的色散现象，最早发现这一现象的物理学家是牛顿，从图中可以看出红色光线的偏折程度最小，在各种不同色光中，红、绿、蓝叫做三原色光．【解答】解：最早发现日光的色散现象的物理学家是牛顿．白色光经过三棱镜后产生色散现象，在光屏由下至上依次为红、橙、黄、绿、蓝、靛、紫．由图可知紫光的偏折程度最大；红光的偏折程度最小．红光、绿光、蓝光叫做三原色光．故答案为：牛顿；小；绿．12．（3分）汽车内部四冲程汽油机在工作时，将机械能转化为内能的是压缩冲程．汽车匀速上坡时机械能增大（选填“增大”、“不变”或“减小”），行驶过程中汽车轮胎温度会升高，这是通过做功的方式改变其内能的．【解答】解：（1）发动机工作时，在压缩冲程将机械能转化为内能；（2）汽车匀速上坡时速度不变，质量不变，故动能不变；同时质量不变，高度增加，重力势能增加，所以机械能增加；（3）汽车行驶过程中汽车轮胎温度会升高，这是通过摩擦力对轮胎做功的方式改变其内能的．故答案为：压缩；增大；做功．13．（3分）甲、乙两车分别从相距800米的P、Q两点同时沿水平直线相向而行，它们的s﹣t图象如图（a）、（b）所示．第4秒内甲车通过的距离为15米；若以甲车为参照物，乙车是运动的（选填“静止”或“运动”）；在同时相向行驶的过程中，若要使甲、乙两车距离400米，所需的时间为16秒．【解答】解：由图象可知，甲乙的路程与时间成正比，即甲乙都做匀速直线运动，==15m/s，由a图象，当甲运动1s，通过的路程为15m，所以v甲由b图象，当乙运动4.5s，通过的路程为45m，所以v==10m/s，乙做匀速直线运动的物体的速度是不变的，所以第4秒内甲车通过的距离为15m；由于甲速度大于乙，所以以甲为参照物，乙车是运动的；两车原来相距800m，相向行驶后相距400m，所以甲乙两车行驶的距离为800m ﹣400m=400m，因为v=，所以：t===16s．故答案为：15；运动；16．14．（3分）10秒钟内通过某导体的电量为6库，则通过它的电流为0.6安，若该导体两端的电压为3伏，则导体的电阻为5欧；现将导体截去一半，若保持导体中电流不变，则导体两端电压应小于3伏（选填“大于”、“等于”或“小于”）．【解答】解：通过导体的电流：I===0.6A，由I=可得，导体的电阻：R===5Ω，因导体的电阻与材料、长度、横截面积和温度有关，其它条件不变时，导体越长、电阻越大，反之越小，所以，将导体截去一半，剩余导体的电阻变为原来的一半，由U=IR可知，保持导体中电流不变时，导体两端电压变小，小于3V．故答案为：0.6；5；小于．15．（4分）如图所示的电路，L、R出现故障，闭合电键S后，电流表A和电压表V的示数均不变．①故障是R断路或R和L都断路．（写出所有故障情况）②为了进一步确定故障原因，用一只完好的灯泡L′替换电阻R，电流表A示数仍然不变，电压表V示数变大，则故障一定是R和L都断路．【解答】解：（1）如图闭合电键S后，电流表A和电压表V的示数均不变说明电流表和电压表示数都为零，电流表示数为零说明电路故障为断路；又因为电压表示数为零，说明电压表测量的电路完好，即灯泡完好，因此电路故障为R一定断路，当然也存在R和L都断路的情况；（2）当用完好的灯泡替换电阻R，电流表仍然没示数则说明故障一定是R和L 都断路了．故答案为：（1）R断路或R和L都断路；（2）R和L都断路．16．（4分）为研究受到拉力时弹簧长度的增加量与弹簧自身因素的关系，实验小组同学选用材料和粗细相同的金属丝烧制成的弹簧A、B、C、D和钩码进行实验，已知弹簧A、B原来的长度均为L 0，C、D原来的长度均为L0′，且A、C的横截面积均为S0，B、D的横截面积均为S0′．实验时他们将弹簧A、B、C、D的上端固定，并分别在弹簧的下端挂相同质量的钩码，它们各自增加了△L1、△L2、△L 3和△L4，如图（a）、（b）、（c）、（d）所示．请仔细观察实验现象，归纳得出初步结论．①分析比较图（a）和（b）或（c）和（d）中弹簧长度的增加量以及相关条件．可得：弹簧金属丝材料和粗细相同，当原长与材料相同，横截面积不同的弹簧，在相同外力作用下，弹簧长度的增加量不同．②分析比较（a）和（c）或（b）和（d）中弹簧长度的增加量以及相关条件，可得：弹簧金属丝材料和粗细相同，当材料、横截面积都相同，原长不同的弹簧，在相同外力作用下，弹簧长度的增加量不同．【解答】解：①分析比较图（a）和（b）或（c）和（d）中的测力计可知，它们材料相同，原长相等，横截面积不同，△L2大于△L1，故可以得出的结论是：原长与材料相同，横截面积不同的弹簧，在相同外力作用下，弹簧长度的增加量不同；②分析比较图（a）和（c）或（b）和（d）中的测力计可知，材料相同，横截面积也相同，两根弹簧的原长是分别是L0和L0′，即原长不同，△L3大于△L1，故可以得出的结论是：材料、横截面积都相同，原长不同的弹簧，在相同外力作用下，弹簧长度的增加量不同．故答案为：①原长与材料相同，横截面积不同的弹簧，在相同外力作用下，弹簧长度的增加量不同；②材料、横截面积都相同，原长不同的弹簧，在相同外力作用下，弹簧长度的增加量不同．三、解答题（共10小题，满分48分）17．（2分）在图中，用轻质杆提升小桶（O是支点），请画出动力F1的力臂和阻力F2的示意图．【解答】解：从支点作动力F1作用线的垂线段，线段的长度即为动力臂；小桶对杠杆的拉力是阻力，方向竖直向下，由此画出阻力的示意图．如图所示：18．（3分）在图中，请根据标出的电流方向将电池、电流表、电压表三个元件符号填入电路的空缺处，填入后要求：①小灯泡L1和L2串联连接；②电压表测小灯泡L2的电压．【解答】解：因为电压表要与L2并联，所以中间一定为电压表，左边一定为电源，并且下边为正极；由于灯L1和L2串联，则上面为电流表，如下图所示：19．（3分）在图中，请根据电源的正、负极，标出通电螺旋管的N、S极，小磁针的N极，以及周围磁感线方向．【解答】解：电流由左侧流入，由右手螺旋定则知电磁铁的右侧为N极，左侧为S极；由磁极间的相互作用可知小磁铁左侧为S极，右侧为N极．外部磁感线由N极指向S极．故答案如图：20．（4分）质量为1千克的30℃的水，温度降低到20℃，求水放出的热量Q水．[c =4.2×103焦/（千克•℃）]．水=cm（t﹣t0）【解答】解：Q放=4.2×103J/（kg•℃）×1kg×（30℃﹣20℃）=4.2×104J．答：水放出的热量Q=4.2×104J．水21．（9分）在如图（a）所示的电路中，电源电压为15V恒定不变，R1的阻值为10欧，滑动变阻器上标有“50Ω 1A”字样，闭合电键S后，电压表V1的示数如图（b）所示．①求通过R1的电流1；②求此时R2消耗的电功率P2；③现将同样规格的电压表V2接入电路中，不改变V1量程，调节滑片P的位置，使两电压表指针偏离0刻度线的角度相同，且电路元件均正常工作，求R2连入电路中的阻值．【解答】解：①由电路图知，R1与R2串联，电压表V1测R1两端电压，由图b知电压表使用0﹣15V量程，分度值0.5V，所以R1两端电压6V，由欧姆定律可得，通过R1的电流：I1===0.6A；②串联电路中电流处处相等，所以I2=I1=0.6A，串联电路中总电压等于各部分电路两端电压之和，所以：U2=U﹣U1=15V﹣6V=9V，所以R2消耗的电功率：P2=U2I2=9V×0.6A=5.4W；③电压表V 2接入电路中，电路元件均正常工作，若V2测总电压，而总电压不变，所以不符合两电压表偏离0刻度线的角度相同的条件；所以V 2测的是R2两端电压，电源电压15V，且V1量程不变，两电压偏转角度相同，若V2使用0﹣3V量程，则V1示数为V2示数5倍，则V1示数为：U=×15V=12.5V，电路中电流I===1.25A，超过滑动变阻器允许通过最大电流1A，故不合理；所以V2使用的也是0﹣15V量程，才能满足两电压表偏离0刻度线的角度相同的条件．所以此时：U1=U2，由串联电路的分压原理有：==，所以此时R2连入电路中的阻值：R2=R1=10Ω．答：①通过R1的电流为0.6A；②此时R2消耗的电功率为5.4W；③现将同样规格的电压表V2接入电路中，不改变V1量程，调节滑片P的位置，使两电压表指针偏离0刻度线的角度相同，R2连入电路中的阻值为10Ω．22．（9分）如图所示，甲、乙两个完全相同的薄壁圆柱形容器置于水平桌面上，两容器底部用一根吸管相连，开始阀门K关闭，容器底面积均为2×10﹣2米2，甲盛有深度为0.2米的水，乙中放一底面积为1×10﹣2米2、高为0.2米的圆柱形木块．。

[vip专享]2016上海市静安、青浦区中考物理二模试题及答案

图4
图5
伏，则通过该导体的电
0.6安，则该导体的电
（b）
（b）
（a）（b）
图15
JAF01
【解析】本题考查力的图示法。

作用点在物体A的几何中心，标度为
方向竖直向下。

（力的大小、方向、作用点正确3分）
JAF02
【解析】本题考查平面镜成像特点。

物体在平面镜中所成的像是虚像，像和物体的大小相等，位于镜面两侧，它们到镜面的距离相等且连线垂直于镜面，故首先作关于平面镜对称的
1分、虚像1分，共2分）
JAF03
【解析】本题考查的是电路的正确连接。

电压表测的是滑动变阻器上的电压，向左移动变阻器的滑片时，电阻减小，电流增大，电阻R上的电压增大，则电压表示数减小，正确连接如图。

（串联正。

2016中考物理沪科版第二次模拟试题word版4

2016中考物理沪科版第二次模拟试题word版4______________○___________________○_____________________○闵行区 2015 学年第二学期九年级质量调研考试理化试卷150100物理部分考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的地点上作答，在本试卷、底稿纸上答题一律无效。

16以下各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，改正答案时，用橡皮擦去，从头填涂。

1．在以下各天体中，属于卫星的是A 太阳B 金星C 月球D 火星2．学生能分辨出不一样老师的声音，主假如依照不一样人的发言声拥有不一样的A 音色B 音调C 响度D 振幅3．以下选项中的单色光能合成白光的是A 红、黄、蓝B 红、绿、蓝C 绿、黄、红D 黄、绿、蓝4．以下各物理量可用来鉴识物质的是①电阻②密度③质量④比热容A ①②B③④C②③D②④5．竖直向上抛出重力为2牛的物块，物块在运动过程中遇到的空气阻力方向老是跟运动方向相反，大小一直为1牛。

则物块在上涨过程中遇到的协力大小和方向为A 1牛竖直向上B 1牛竖直向下C 3牛竖直向上D 3牛竖直向下6．水平川面上的a、 b、 c 三小车同时同地沿同向来线上做匀速直线运动，此中a、b 两小车的 s-t 图线如图 1 所示。

运动 6 秒时， a、b 间的距离和b、c间的距离均为9 米。

若将 c 小车的 s-t 图线也画在图中，则以下关于c 小车的 s-t 图线判断正确的选项是A 必定在 b 图线的上方B 必定与 a 图线重合C 可能在 a、b 图线之间D 可能在 b 图线的下方图 1 7．在图 2 所示的电路中，电源电压不变，闭合电键S，电路正常工作。

一段时间后，发现两个电表示数都发生变化，且灯熄灭。

电路中除灯L和电阻 R 之外的元件均保持完满，则以下判断中正确的选项是2016中考物理沪科版第二次模拟试题word版4图 2A 若电流表示数增大，R 必定短路B 若电流表示数增大，L 可能短路C 若电压表示数增大，R 必定断路D 若电压表示数减小，L 可能断路8．如图 3 所示，实心平均正方体甲、乙对水平川面的压强均为p 。

2016年上海市徐汇区中考物理二模试卷及参考答案

2016年上海市徐汇区中考物理二模试卷一、选择题（共16分）1．（2分）人的正常体温约为（）A．30℃B．33℃C．37℃D．39℃2．（2分）太阳系中，月球是地球的（）A．恒星B．行星C．彗星D．卫星3．（2分）敲音叉时，先轻轻敲，后用力敲，两次发出的声音（）A．音调不同B．响度不同C．音色不同D．频率不同4．（2分）光线从空气斜射入水中，若入射角为30°，则折射角为（）A．0°B．22°C．30°D．42°5．（2分）竖直向上抛出重为G的篮球，篮球在空中所受阻力小于G．在竖直上升的过程中，篮球受到的合力（）A．大于G B．等于G C．小于G D．等于06．（2分）如图所示，电冰箱内有一个通过冰箱门来控制的弹簧开关，当冰箱门打开时，弹簧弹起，开关闭合，冰箱内的小灯发光．在选项中的四个电路中，能正确表示冰箱开门状态下其内部照明电路原理的是（）A．B． C．D．7．（2分）甲、乙两物体先后从同地沿同方向做匀速直线运动．甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为3米．若乙运动的s﹣t图为如图所示a、b、c三条图线中的一条，则（）A．一定是图线a B．一定是图线b C．可能是图线b D．可能是图线c 8．（2分）在如图所示的电路中，电源电压保持不变．当电键S断开时，有一个电表的示数为零．若电路中的故障只发生在电阻R1或R2处，则电键S闭合后，一定为零的是（）A．电流表A的示数B．电压表V2的示数C．电压表V1与电压表V2示数的差D．电压表V1与电流表A示数的比值二、填空题（共23分）9．（3分）上海家庭电路中，电灯正常工作的电压为伏；电灯所消耗的电能是通过输电线路从远方输送而来的（选填“高压”或“低压”）．额定功率为1千瓦的用电器正常工作2小时，耗电度．10．（3分）四冲程汽油机工作过程中，将机械能转化为内能的是冲程．汽车的发动机选用水做冷却剂，主要是由于水的比热容较的缘故．发动机冷却过程是通过的方式来改变内能．11．（3分）若10秒内通过某导体横截面的电荷量为2库，电流所做的功为6焦，则通过导体的电流为安，此时导体两端的电压为伏．若增大导体两端的电压，导体的电阻（选填“变大”、“不变”和“变小”）．12．（3分）如图所示，突然用力向右拉动放在水平桌面上的水杯，杯子就会运动，说明力可以改变物体的；杯中的水将会向溢出，说明物体具有的性质，这种性质称作惯性．13．（3分）如图所示，A、B是由同种材料制成的大小规格相同的实心长方体，长方体的密度为ρ，长度为l、高度为h，现将两长方体按图甲、乙所示的方式放置，则甲图中A对地面的压力F甲与乙图中B对地面的压力F乙的关系F甲F乙（选填“大于”、“等于”或“小于”）．若甲图中A对地面的压强为p甲，乙图中B对地面的压强为p乙，则p甲可表示为，p甲和p乙的比值为．14．（2分）在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P自左端向中点移动时，电压表V1的示数将，电压表V2示数变化量大小与电流表A示数变化量大小的比值将．（均选填“变大”、“不变”或“变小”）15．（4分）某小组同学通过查阅资料知道：做直线运动的物体，快慢不变的运动称作“匀速直线运动”、快慢改变的运动称作“变速直线运动”．他们决定通过实验研究物体的直线运动情况．他们在玻璃管中装入液体，并在管中留一个气泡，观察并记录气泡的运动情况．实验前，先将玻璃管有气泡的一端向下倾斜，让气泡在玻璃管中向上缓慢运动，气泡运动过程中保持玻璃管的倾角不变．玻璃管旁放一把刻度尺，用秒表记录气泡通过某一位置的时间，用记号笔在玻璃管上标出此时气泡的位置．该小组同学两次实验记录的数据如图（a）、（b）所示，请分析他们的实验数据，判断气泡的运动情况．①分析比较图（a）中的相关数据可得：，由此可判断物体在做直线运动．②分析比较图（b）中的相关数据可得：，由此可判断物体在做直线运动．三、作图题（共8分）16．（2分）如图所示，OA是轻质杠杆，物C重为6牛，在动力F作用下杠杆处于静止状态，请用力的图示法画出杠杆受到的阻力．17．（2分）在图中根据通电螺线管的N极，标出磁感线方向、电流方向、电源正、负极．18．（4分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮．四、计算题（共25分）19．（5分）质量为1千克的铝块温度升高了40℃，求铝块吸收的热量Q吸．[C铝=0.9×103焦/（千克•℃）]．20．（5分）某物体在50N的水平拉力作用下沿水平面作作匀速直线运动，10秒内前进了6米．求此过程中拉力做的功W和功率P．21．（7分）如图（a）所示，质量为6千克、体积为4×10﹣3米3的“凸”柱状金属块放在水平地面上．若将金属块放入圆柱形容器中，再向容器内加水，水面从A逐渐上升到B、C、D处，如图（b）所示．求：①金属块的密度．②金属块对地面的压强．与容器对地面压强变化量③水面上升过程中，水对容器底部压强的变化量△p水△p的最大比值．地22．（8分）如图（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R 2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图（b）所示．闭合电键S后，电流表示数为0.5安．求：①电压表V1的示数；②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大．第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围．五、实验题（共18分）23．（4分）在“探究二力平衡的条件”实验中，应保持物体处于或匀速直线运动状态进行研究．图中（a）、（b）所示的实验过程说明所探究的两个力需作用在上，物体才能平衡．在“探究平面镜成像的特点”实验中，要用作为平面镜，并将其放置在水平桌面上．24．（4分）如图所示的情景，是为了验证原理．实验中，用量筒测出两次示数差（V2﹣V1），这是为了进一步算出力的大小．在“验证凸透镜成像规律”的实验中，实验前要记下凸透镜的．在测量牛奶密度的实验中，要多次测量牛奶的质量和对应的体积，这样做是为了．25．（5分）某小组同学研究用水平拉力F匀速拉动物体时力的大小和哪些因素有关．他们将不同的物块分别放置在不同材料的水平面上，并用弹簧测力计沿水平方向匀速拉动物块，如图所示．实验数据分别记录在表一、表二、表三中．表一木块在木板上运动表二木块在橡胶板上运动表三钢块在木板上运动表四铸铁放在纸板上①根据该小组的实验设计，可以判断他们是在研究用水平拉力F 匀速拉动物体时力大小与的关系．②分析比较实验序号1与2与3或4与5与6或7与8与9的数据及相关条件，可得出的初步结论是：在同一水平面上，沿水平方向匀速拉动物体，． ③分析比较实验序号1与4或2与5或3与6的数据及相关条件，可得出的初步结论是：．④另一小组同学也进行了实验，拿出其中的一组实验数据（如表四）和表三进行比较．小徐认为：用水平拉力F 匀速拉动物体时，物体的质量相同，拉力大小也相同，与其他因素无关．小佳认为：用水平拉力F 匀速拉动物体时，物体的质量相同，拉力大小不一定相同．你认为（选填“小徐”或“小佳”）的观点是错误的，理由是．26．（7分）小嘉做“测定小灯泡的电功率”实验，小灯的额定电压可能为2.2伏或3.8伏，且额定功率小于1瓦．实验室提供了电压为2伏的电池若干节．她正确连接电路，并将滑片移到滑动变阻器的一端，闭合电键观察到电压表的示数如图（a ）所示，小灯的亮度很暗．然后她将变阻器的滑片向另一端移动，观察到电流表示数变小；当滑片到达另一端时，电压表、电流表的示数如图（b ）、（c ）所示．①小嘉在器材选择和在操作过程中均存在问题，她在操作过程中存在的问题是；图（a ）中电压表的读数为．②小嘉改正了上述问题，重新设计电路进行实验．当她移动变阻器的滑片到中点位置（即变阻器接入电路的电阻为最大值的一半）时，小灯泡恰好正常发光，此时电压表指针恰好位于刻度线上，求小灯泡额定功率．2016年上海市徐汇区中考物理二模试卷参考答案与试题解析一、选择题（共16分）1．（2分）人的正常体温约为（）A．30℃B．33℃C．37℃D．39℃【解答】解：人的正常体温约为37℃．故选C．2．（2分）太阳系中，月球是地球的（）A．恒星B．行星C．彗星D．卫星【解答】解：地球为围绕太阳转动的行星；太阳为能够发光发热的、离我们最近的恒星；在太阳系中，月球是地球的卫星．故选D．3．（2分）敲音叉时，先轻轻敲，后用力敲，两次发出的声音（）A．音调不同B．响度不同C．音色不同D．频率不同【解答】解：大小不同的力先后两次敲击同一个音叉时，音叉振幅不同，所以发出声音的响度就不同．与其他因素无关．故选B．4．（2分）光线从空气斜射入水中，若入射角为30°，则折射角为（）A．0°B．22°C．30°D．42°【解答】解：由光的折射定律可知：光从光疏介质射入光密介质时，折射角小于入射角．现在光线从空气斜射入水中，是光从光疏介质（空气）射入光密介质（水），折射角小于入射角．若入射角为30°，则折射角小于30°，只有选项B符合题意．故选B．5．（2分）竖直向上抛出重为G的篮球，篮球在空中所受阻力小于G．在竖直上升的过程中，篮球受到的合力（）A．大于G B．等于G C．小于G D．等于0【解答】解：在篮球向上运动的过程中，篮球受竖直向下的重力G，竖直向下的=G+f＞G．空气阻力f，则篮球受的合力F合故选A．6．（2分）如图所示，电冰箱内有一个通过冰箱门来控制的弹簧开关，当冰箱门打开时，弹簧弹起，开关闭合，冰箱内的小灯发光．在选项中的四个电路中，能正确表示冰箱开门状态下其内部照明电路原理的是（）A．B． C．D．【解答】解：根据题意可知，关门时，弹簧受压，此时灯泡不亮，开关是处于断开状态；开门时，弹簧弹起恢复原状，灯泡亮，开关是处于闭合状态；A、图中的弹簧处于弹起状态，冰箱门打开，但开关是断开的，电路没有接通，灯泡不亮，A项不符合题意；B、图中的弹簧处于压缩状态，当弹簧弹起时，冰箱门打开，但开关是断开的，电路没有接通，灯泡不亮，B项不符合题意；C、图中的弹簧处于弹起状态，冰箱门打开，开关是闭合的，电路接通，灯泡亮，C项符合题意；D、图中的弹簧处于压缩状态，当弹簧弹起时，冰箱门打开，但开关是断开的，电路没有接通，灯泡不亮，D项不符合题意；故选C．7．（2分）甲、乙两物体先后从同地沿同方向做匀速直线运动．甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为3米．若乙运动的s﹣t图为如图所示a、b、c三条图线中的一条，则（）A．一定是图线a B．一定是图线b C．可能是图线b D．可能是图线c 【解答】解：由题知，甲比乙先运动2秒，甲运动6s，所以乙运动时间t=4s，此时甲、乙间的距离为3m，所以乙运动的路程可能是s=s+3m=6m+3m=9m，也甲﹣3m=6m﹣3m=3m，可能是s′=s甲由v=可得，乙的速度可能是v===2.25m/s，也可能是v′===0.75m/s．由图线a，当s=10m时，t=4.5s，所以图线a表示的速度v a=≈2.22m/s；由图线b，当s=10m时，t=5.5s，所以图线b表示的速度v b=≈1.82m/s；由图线c，当s=5m时，t=5.5s，所以图线c表示的速度v c=≈0.91m/s．计算可知，图线a表示的速度与乙的速度最为接近，所以a一定是乙的s﹣t的图线，故A正确，BCD错误．故选A．8．（2分）在如图所示的电路中，电源电压保持不变．当电键S断开时，有一个电表的示数为零．若电路中的故障只发生在电阻R1或R2处，则电键S闭合后，一定为零的是（）A．电流表A的示数B．电压表V2的示数C．电压表V1与电压表V2示数的差D．电压表V1与电流表A示数的比值【解答】解：当开关断开时，电路连接如下图：当开关闭合时，电路连接如下图：A、开关闭合后，电阻R1和R2并联，电路总电阻减小，电源电压一定时干路电流增大，电流表示数增大．此选项错误；B、开关闭合后，电压表V2相当于与导线并联，而导线的电阻为零，所以电压表V2的示数也为零．此选项正确；C、开关闭合后，电压表V2示数为零，所以V1、V2之差仍为电源电压，不为零．此选项错误；D、开关闭合后，电压表V1与电流表示数之比为并联后电路的总电阻，不为零．此选项错误．故选B．二、填空题（共23分）9．（3分）上海家庭电路中，电灯正常工作的电压为220伏；电灯所消耗的电能是通过高压输电线路从远方输送而来的（选填“高压”或“低压”）．额定功率为1千瓦的用电器正常工作2小时，耗电2度．【解答】解：据课本知识可知，我国家庭电路电压是220V；在输送功率一定时，电压越高，电流越小，输送过程中能量损失越小，所以从发电站到用电区采用高压输电；据题目信息可知，此时消耗的电能是：W=Pt=1kW×2h=2kW•h=2度；故答案为：220；高压；2．10．（3分）四冲程汽油机工作过程中，将机械能转化为内能的是压缩冲程．汽车的发动机选用水做冷却剂，主要是由于水的比热容较大的缘故．发动机冷却过程是通过热传递的方式来改变内能．【解答】解：（1）发动机工作时，做功冲程将内能转化为机械能，压缩冲程将机械能转化为内能．（2）汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高；（3）发动机冷却过程是通过热传递的方式来改变内能的．故答案为：压缩；大；热传递．11．（3分）若10秒内通过某导体横截面的电荷量为2库，电流所做的功为6焦，则通过导体的电流为0.2安，此时导体两端的电压为3伏．若增大导体两端的电压，导体的电阻不变（选填“变大”、“不变”和“变小”）．【解答】解：通过电阻的电流：I===0.2A，由W=UIt=UQ得，导体两端的电压：U===3V；因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，增大导体两端的电压，导体的电阻不变．故答案为：0.2；3；不变．12．（3分）如图所示，突然用力向右拉动放在水平桌面上的水杯，杯子就会运动，说明力可以改变物体的运动状态；杯中的水将会向左溢出，说明物体具有保持原有运动状态不变的性质，这种性质称作惯性．【解答】解：水杯在力的作用下向右运动，表明力可以改变物体的运动状态；杯子原来静止，在力的作用下突然向右运动，杯内的水由于惯性，保持原来静止状态，所以会向左溢出；说明物体具有保持原有运动状态不变的性质，这种性质称作惯性．故答案为：运动状态；左；保持原有运动状态不变．13．（3分）如图所示，A 、B 是由同种材料制成的大小规格相同的实心长方体，长方体的密度为ρ，长度为l 、高度为h ，现将两长方体按图甲、乙所示的方式放置，则甲图中A 对地面的压力F 甲与乙图中B 对地面的压力F 乙的关系F 甲等于 F 乙（选填“大于”、“等于”或“小于”）．若甲图中A 对地面的压强为p 甲，乙图中B对地面的压强为p 乙，则p 甲可表示为 2ρgl ，p 甲和p 乙的比值为．【解答】解：已知A 、B 是由同种材料制成的大小规格相同的实心长方体，所以m A =m B ，则G A =G B =G ，甲图把B 叠放在A 上后，A 对地面的压力等于A 、B 的重力之和，F 甲=G A +G B =2G 乙图把A 叠放在B 上后，B 对地面的压力等于A 、B 的重力之和，F 乙=G A +G B =2G ，则F 甲等于F 乙，p 甲======2ρgl ，p 乙=====2ρhg ，则==．故答案为：等于；2ρgl ；．14．（2分）在如图所示的电路中，电源电压保持不变．闭合电键S ，当滑动变阻器的滑片P 自左端向中点移动时，电压表V 1的示数将不变，电压表V 2示数变化量大小与电流表A 示数变化量大小的比值将不变．（均选填“变大”、“不变”或“变小”）【解答】解：由电路图可知，电键S闭合，R1与R2串联，电压表V1测电源两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，因电源电压U不变，所以电压表V1的示数不变；又因电压表V2测量的是滑动变阻器两端的电压U2，根据串联电路电压特点和欧姆定律可知U2=U﹣U1=U﹣IR1，当滑动变阻器的滑片P自左端向中点移动时，电压表V2的示数变化为△U2=U2﹣U2′=（U﹣I1R1）﹣（U﹣I2R1）=（I2﹣I1）R1=△IR1，即=R1，因定值电阻R1的阻值不变，所以电压表V2示数的变化值与电流表A示数变化值的比值不变．故答案为：不变；不变．15．（4分）某小组同学通过查阅资料知道：做直线运动的物体，快慢不变的运动称作“匀速直线运动”、快慢改变的运动称作“变速直线运动”．他们决定通过实验研究物体的直线运动情况．他们在玻璃管中装入液体，并在管中留一个气泡，观察并记录气泡的运动情况．实验前，先将玻璃管有气泡的一端向下倾斜，让气泡在玻璃管中向上缓慢运动，气泡运动过程中保持玻璃管的倾角不变．玻璃管旁放一把刻度尺，用秒表记录气泡通过某一位置的时间，用记号笔在玻璃管上标出此时气泡的位置．该小组同学两次实验记录的数据如图（a）、（b）所示，请分析他们的实验数据，判断气泡的运动情况．①分析比较图（a）中的相关数据可得：通过相同的路程时，气泡运动所用时间越来越短，由此可判断物体在做变速直线运动．②分析比较图（b）中的相关数据可得：在相同的运动时间内，物体（气泡）运动所通过的路程越来越大，由此可判断物体在做变速直线运动．【解答】解：①分析比较图（a）中的相关数据可得：经过相同的路程，所用的时间不同，且时间越来越少，即物体做变速运动；②分析比较图（b）中的相关数据可得：在相同的运动时间内，物体（气泡）运动所通过的路程越来越大，即物体是做变速运动；故答案为：①通过相同的路程时，物体（气泡）运动所用时间越来越短；变速；②在相同的运动时间内，物体（气泡）运动所通过的路程越来越大；变速．三、作图题（共8分）16．（2分）如图所示，OA是轻质杠杆，物C重为6牛，在动力F作用下杠杆处于静止状态，请用力的图示法画出杠杆受到的阻力．【解答】解：由图可知，杠杆受到的阻力就是重物对杠杆的拉力，其作用点在B 点，方向竖直向下，选取标度为3N，过阻力的作用点，沿阻力的方向画一条有向线段，使线段长度为标度的2倍，如图所示：17．（2分）在图中根据通电螺线管的N极，标出磁感线方向、电流方向、电源正、负极．【解答】解：螺线管的右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从右向左的．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：右端为负极，左端为正极．如下图所示：18．（4分）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮．【解答】解：电压表应与变阻器并联；闭合电键S，变阻器能改变小灯亮度，说明滑动变阻器就与灯泡串联，且向右端移动滑动变阻器的滑片P，灯变亮，说明电路是电流变大，所以电阻变小，则应将变阻器的b接线柱接入电路．实物连接如图所示：四、计算题（共25分）19．（5分）质量为1千克的铝块温度升高了40℃，求铝块吸收的热量Q吸．[C铝=0.9×103焦/（千克•℃）]．【解答】解：铝块吸收的热量：Q吸=c铝m△t=0.9×103J/（kg•℃）×1kg×40℃=3.6×104J．答：铝块吸收的热量为3.6×104J．20．（5分）某物体在50N的水平拉力作用下沿水平面作作匀速直线运动，10秒内前进了6米．求此过程中拉力做的功W和功率P．【解答】解：水平拉力做功：W=Fs=50N×6m=300J；拉力做功功率：P===30W．答：此过程中拉力做的功为300J，功率为30W．21．（7分）如图（a）所示，质量为6千克、体积为4×10﹣3米3的“凸”柱状金属块放在水平地面上．若将金属块放入圆柱形容器中，再向容器内加水，水面从A逐渐上升到B、C、D处，如图（b）所示．求：①金属块的密度．②金属块对地面的压强．③水面上升过程中，水对容器底部压强的变化量△p与容器对地面压强变化量水的最大比值．△p地【解答】解：①金属块的密度：ρ金===1.5×103kgm3；②金属块对水平地面的压力等于其重力，金属块对地面的压强：p=====2.94×103Pa；③由p=ρgh可知，水对容器底压强的变化量：△p水=ρ水g△h，容器对地面压力的变化量：△F=△G水=△m水g=ρ水△V水g=ρ水（S容﹣S金）△hg，容器对地面压强的变化量：△p地==，压强变化量之比：==，当S金=600cm2时，最大，═==．答：①金属块的密度为1.5×103kgm3．②金属块对地面的压强为2.94×103Pa．③水面上升过程中，水对容器底部压强的变化量△p水与容器对地面压强变化量△p地的最大比值为5：2．22．（8分）如图（a）所示，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2标有“150Ω 1Α”字样，电压表V1和电压表V2表盘相同如图（b）所示．闭合电键S后，电流表示数为0.5安．求：①电压表V1的示数；②电阻R2接入电路的阻值；③要求：选择适当的量程，闭合电键后，移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表V2的变化量最大．第一，满足上述要求，计算出可以替换R1的定值电阻R0；第二，满足上述要求，电路消耗电功率的范围．【解答】解：①由图a知，R1、R2串联，电流表测电路中电流，电压表V1测R1两端电压，电压表V2测R2两端电压，串联电路中电流处处相等，所以I=I1=I2=0.5A，由I=可得，电压表V 1的示数：U V1=U1=IR1=0.5A×10Ω=5V；②串联电路中，总电压等于各部分电路两端电压之和，所以U2=U﹣U1=18V﹣5V=13V，由I=可得，R2接入电路的阻值：R2===26Ω；③第一：滑动变阻器R2标有“150Ω 1Α”所以允许通过它的电流最大为1A，若电流表使用0﹣3A量程，电流表满偏时超过变阻器允许通过的最大电流1A，所以电流表应使用0﹣0.6A量程．所以电路中的最大电流，I最大=0.6A，若V1使用0﹣3V量程，则V2最小电压为18V﹣3V=15V，则移动滑片后，V2超过15V，不合理，所以V2使用0﹣15V量程；而又要使V2的示数变化量最大，所以电压表都要选用0﹣15V量程．由串联电路分压原理，当取代R1的定值电阻R0两端电压最大时通过的电流最大，所以R0===25Ω，第二：使电压表V2的变化量最大，当V2示数15V，变阻器R2连入阻值最大，此时电路中电流最小，此时R0两端电压最小，所以：I最小====0.12A，由P=UI可得，电路消耗的最小功率：P最小=UI最小=18V×0.12A=2.16W，电路消耗的最大功率：P最大=UI最大=18V×0.6A=10.8W．即电路消耗电功率的范围为2.16W～10.8W．答：①电压表V1的示数为5V；②电阻R2接入电路的阻值为26Ω；③第一，可以替换R1的定值电阻R0为25Ω；第二，电路消耗电功率的范围为2.16W～10.8W．五、实验题（共18分）23．（4分）在“探究二力平衡的条件”实验中，应保持物体处于静止或匀速直线运动状态进行研究．图中（a）、（b）所示的实验过程说明所探究的两个力需作用在同一直线上，物体才能平衡．在“探究平面镜成像的特点”实验中，要用玻璃板作为平面镜，并将其竖直放置在水平桌面上．【解答】解：（1）静止状态或匀速直线运动状态属于平衡状态，所以在“探究二力平衡的条件”实验中，应保持物体处于静止状态或匀速直线运动状态进行研究．（a）两个力不在同一直线上，物体没有平衡，（b）两个力在同一直线上，物体静止，处于平衡状态，所以该实验过程说明一对平衡力需作用在同一直线上；（2）“探究平面镜成像的特点”实验中，要用透明的薄玻璃板作为平面镜，因为玻璃板透明，既可以成像也可以透光，便于确定像的位置，比较像与物体的大小关系；将玻璃板竖直放置在水平桌面上，这样像和物体在同一水平面，才能够使玻璃板后面的蜡烛与像完全重合．故答案为：（1）静止；（2）同一直线；（3）玻璃板；（4）竖直．24．（4分）如图所示的情景，是为了验证阿基米德原理．实验中，用量筒测出两次示数差（V2﹣V1），这是为了进一步算出排开液体所受的重力的大小．在“验证凸透镜成像规律”的实验中，实验前要记下凸透镜的焦距．在测量牛奶密度的实验中，要多次测量牛奶的质量和对应的体积，这样做是为了减小误差．。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2006年黄浦区二模第1页图1 （a）（b）（c）（d）黄浦区2016年九年级学业考试模拟考理化试卷（满分150分，考试时间100分钟） 2016.4.13 物理部分（满分90分）

一、选择题（共16分） 1．在太阳系中，属于恒星的是 ( ) A．太阳 B．地球 C．月球 D．火星 2．能区分男高音和男低音的主要依据是 ( ) A．响度 B．音色 C．频率 D．振幅 3．图1（a）、（b）、（c）、（d）中的情景表示了力的作用效果，其中主要表示力能使物体的运动状态发生改变的是 ( )

A．（a）和（b） B．（c）和（d） C．（a）和（c） D．（b）和（d） 4．光从空气射入水中，入射角为45°，折射角可能为 ( ) A．0° B．32° C．45° D．65° 5．2016年1月，申城遭遇“最冷一周”，最低气温约为 ( ) A．－20℃ B．－8℃ C．4℃ D．12℃ 6．地铁启动离站的加速过程中，其惯性 ( ) A．先变大后不变 B．先不变后变大 C．一直变大 D．一直不变 7．在图2所示的电路中，电源电压保持不变。当电键S由断开到闭合时 ( ) A．电流表的示数变小 B．电流表的示数不变 C．电压表的示数变小 D．电压表的示数不变 8．如图3所示，甲、乙两个均匀正方体对水平地面的压强相等。现沿水平方向在它们的上部分别切去相同的体积，并将切去部分叠放在对方剩余部分上，此时甲、乙剩余部分对地面压力F甲、F乙

和压强p甲、p乙的关系是 ( )

A．F甲＜F乙，p甲＜p乙 B．F甲＞F乙，p甲＜p乙

C．F甲＜F乙，p甲＞p乙 D．F甲＞F乙，p甲＞p乙

图3

甲乙

R A

V L S

图2 2006年黄浦区二模第2页

二、填空题（共26分） 9．标有“220V 120W”字样的用电器正常工作时将能转化为其他形式的能，两端电压为伏，10小时耗电度。 10．甲、乙两物体由同一地点沿同一直线运动的s-t图像分别如图4（a）、（b）所示。以乙为参照物，甲是的（选填“静止”或“运动”）；此过程中甲的动能（选填“增大”、“不变”或“减小”）。经过3秒甲、乙间的距离最多为米。

11．首先发现电流磁效应的物理学家是。在图5所示A、B、C三点中磁场最弱的是点；根据通电螺线管周围磁感线方向，可判断电源的左端是极。 12．用炉火加热一壶水，水的温度升高了10℃，这是通过方式改变其内能；若水的质量为2千克，水吸收的热量为焦。水沸腾后会顶起壶盖，此过程能量转化情况与四冲程汽油机的冲程相似。[c水＝4.2×103焦 /（千克·℃）] 13．木块在5牛的水平拉力作用下，10秒内沿水平面前进2米，拉力做功为焦，功率为瓦；若木块重15牛，在此过程中重力对木块做功为焦。 14．某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量为3库，通过该导体的电流为安，这段时间内电流做功为焦。该导体的电阻为欧。 15．在图6所示的电路中，电源电压保持不变，闭合电键S电路正常工作。一段时间后，发现灯L熄灭，电路中至少有一个电表示数变小，故障发生在电阻R、灯L上，其他元件仍保持完好。现在故障电路中将电流表A与灯L位置互换， ①电流表A的示数，灯L的亮暗情况。（均选填“一定不变”、“一定变化”或“可能变化”） ②若电压表V示数发生变化，则故障可能是。

图4 图5 （a） t/秒 s/米 0 3 1 2 4 4 3 2 1 甲（b） t/秒 s/米 0 5 3 1 4 2

8 6 4 2

乙

电源 A B

S L R A

图6 2006年黄浦区二模第3页

16．某同学研究“使用动滑轮匀速提起物体时，所用竖直向上拉力F的大小与哪些因素有关”。他先用滑轮A分别以不同速度v1、v2匀速提起同一物体，再换用滑轮B（GB＜GA）重复实验，实验过程及现象如图7（a）、（b）、（c）所示。 ①比较（a）、（b）两图，可知：。 ②比较（a）、（c）两图，可知：。

三、作图题（共6分） 17．在图8中，重为20牛的物体静止在水平面上，用力的图示法画出它所受的支持力F支。 18．在图9中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。

四、计算题（共24分） 19．杠杆平衡时，动力F1的大小为10牛，动力臂l1为0.1米，阻力臂l2为0.2米，求阻力F2的大小。

20．把一个质量为0.1千克的小球竖直向上抛出，若小球在上升过程中受到空气阻力的大小恒为0.02牛。求： ①小球所受的重力G。 ②小球在上升过程中所受合力F合的大小和方向。

（a）（b）（c）图7

A A B v1 v1

图8 图9 法线 O A 30 2006年黄浦区二模第4页

21．如图10所示，薄壁圆柱形容器内盛有质量为3千克的水，置于水平面上。 ①求容器内水的体积V水。 ②求水面下0.2米处水产生的压强p水。 ③现将一个边长为a的实心均匀正方体放入容器内的水中后（水未溢出），容器对水平面的压强增加量恰好等于水对容器底部的压强增加量，求正方体密度ρ的范围。

22．在图11（a）所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A”字样，所用电流表如图11（b）所示。 ①若电源电压为6伏且不变，求通过R1的电流I1。 ②若电源电压可变，为使电流表A的示数能达到最大，求电源电压的范围。

图10

R1 S

图11

P R2

（a）

（b）

A 2006年黄浦区二模第5页

图12 图13 A （a）（b）（c）

V2 V1

五、实验题（共18分） 23．“用电流表、电压表测电阻”的实验中，在连接电路时电键应处于状态，电流应从电流表的接线柱流入；在闭合电键前应使滑动变阻器连入电路电阻最；需直接测量的物理量是待测电阻的。 24．在“探究二力平衡的条件”实验中，按图12进行操作时，应观察放手（选填“前”或“后”），硬纸板A是否能保持状态。图13所示为 “验证阿基米德原理”实验的操作和测量结果，为达到实验目的，需由（a）、（c）两图得出物体受到的浮力F浮＝；需由（b）、（c）两图得出＝ρ液(V2－ V 1)g。

25．某小组同学研究物体通过凸透镜所成实像的高度与哪些因素有关，他们把同一物体分别放在焦距为f1和f2的凸透镜前（f1＜f2），按正确的方法安装和调节好实验装置，进行了多次实验，每次都在光屏上得到物体清晰的像，并记下相应的物距u和像距v，测出像的高度h，记录在表一、二中。

①根据实验序号3或8中的数据可判断：物体的高度为厘米。 ②分析比较表一或表二中像的高度h随物距u的变化关系及相关条件，可得出的初步结论是：。 ③分析比较实验序号中物距u、像高度h的数据及相关条件，可得出的初步结论是：同一物体通过凸透镜成实像，当物距u相同时，透镜焦距越大，像的高度越高。 ④分析比较实验序号1、2、3、6、7或8中物距u和像距v的大小关系、物体高度和像高度的大小关系及相关条件，可得出的初步结论是：。 ⑤实验序号10中所空缺的数据为。

表一：透镜焦距f1 实验序号 u （厘米） v （厘米） h （厘米） 1 12.0 36.0 18 2 15.0 22.5 9 3 18.0 18.0 6 4 27.0 13.5 3 5 36.0 12.0 2 表二：透镜焦距f2 实验序号 u （厘米） v （厘米） h （厘米） 6 15.0 60.0 24 7 18.0 36.0 12 8 24.0 24.0 6 9 36.0 18.0 3 10 48.0 16.0 2006年黄浦区二模第6页

26．小华同学做“测定小灯泡的电功率”实验，所用器材有电源（电压有4、6和8伏三档）、待测小灯（额定电压为“2.5V”或“4.5V”）、滑动变阻器（“20Ω 2A”或“50Ω 1A”）、电压表、电流表、电键以及导线若干。他选用某档电源电压，正确串联实验器材，把电压表并联在电路中，然后将变阻器的滑片置于某一端。闭合电键后，把变阻器滑片向另一端移动的过程中，观察到小灯发光始终较暗，电压表的示数逐渐变小且始终大于零。 ①画出小华同学刚闭合电键时的实验电路图。（用2B铅笔在答题纸的相应位置作图） ②经过思考，小华对电源的档位进行调整，按正确方法重新实验，当小灯正常发光时，电流表的示数如图14所示，变阻器的滑片在中点附近某位置。请通过计算说明：（a）电流表的示数。（b）小灯的额定功率。（c）所用电源电压和滑动变阻器规格。图14
