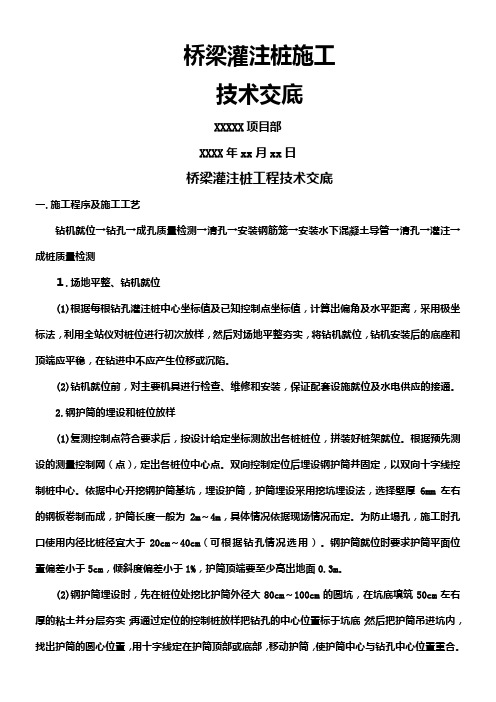

桥梁钻孔灌注桩施工技术交底大全

. . . . .... . 桥梁桩基水下钻孔灌注桩施工技术交底 一、工程概况：维西县弄独河大桥位于康普乡弄独村，横跨弄独河之上，是维西县康普乡弄独村的重要通道。维西县弄独河大桥全长108m,上部采用5-20m预应力混凝土T梁，先简支，后连续，桥梁宽度9.2m；下部采用1.4m圆柱式桥墩及1.5m桩基组成。 桩 桩基采用直径为1.5m一种规格。1#墩为主墩，下部基础采用一排共2根直径为1.5m的桩基，桩长47m；2#台采用一排共2根直径为1.5m的桩基，桩长50m；3#墩采用一排共2根直径为1.5m的桩，桩长50m；4#墩采用一排共2根直径为1.5m的桩基，桩长47m，桩基共长194m。

二、 施工具备的条件 1、施工前资料的准备 施工前对施工单位应对各项准备工作进行审查，包括施工组织设计审查、组织设计交底及图纸会审、审查是否根据地质资料可能在钻孔灌注桩施工中发生的问题加以分析，并制定出相应的质量保证及处理措施、还要审查成桩机械的鉴定合格证件是否有效、控制点复核记录等工作。由于钻孔灌注桩施工的隐蔽性及工序的不可逆转性，要求施工队伍认真落实实施施工组织设计方案，并加强施工质量管理，密切抓好施工过程中每一个环节的质量，力争将隐患消除在成桩之前。 2、对相关人员的岗前教育 开工前要对相关人员进行上岗前教育，成桩质量是此工程的重要基础，做到人人重视质量。开工后要不定时检查操作人员，班报表记录员、质检人员的在岗情况，特别是质检人员的在岗情况及钻进记录情况，要及时做好工序的检测验收。 3、对原材料的检验 为确保成桩质量，现场技术人员负责施工过程中的质量检查和监督，要严格检查验收进场原材料的三证，钢筋（合格证、出厂证、检验证）、水泥（出厂证、合格证、化验报告）及砂石、施工用水化验报告。如发现实样与质保书不符，应立即取样进行复查，对不合格的材料(如钢筋、水泥、砂、石、水)，严禁用于灌注桩施工。 4、对水电、场地的要求 钻孔桩施工前应必须保证施工生产中的用水用电，整平场地、合理布置施工现场；钻孔施工前施工便道必须施工完成，因为一旦钻孔施工开始后就不能停止，而且如果钻到位以后必须及时进行浇筑砼，避免浇筑过程中由于便道原因而影响水下砼的浇筑 5、合理安排成桩顺序 合理有序的安排成桩顺序，也是成桩质量的一种保证措施。钻孔灌注桩通过钻冲用泥浆将岩土置换方法成孔，然后在孔成桩，特别在存在软弱土层和液化土层地区施工时，软弱土层和液化土层极易侧位移，当周围土移向桩身即对桩产生动压力。尤其是在成桩初始，桩身混凝土的强度很低，且灌注桩的成孔是依靠泥浆来平衡的，故要合理安排成桩顺序并保持较适应的桩距（或隔孔施工），对防止坍孔、侧向缩径、斜桩是一项技术措施。 6、桩位的确定 . . . . .... . 测量人员严格按《工程测量规》放样，确保桩位准确后埋设护筒，严格控制护筒中心与桩位中心线偏差≯ 50mm。 7、护筒埋设及要求 (1)、 护筒埋置深度：一般深度在2.0~4m高出地面0.3m或水面1~2m。 (2)、 护筒埋设采用挖坑埋设法，护筒底部及四周所填粘质土须分层夯实。 (3)、 平面位置偏差小于5cm，倾斜度偏差小于1%。 三、施工方案及方法 （一）、泥浆循环系统及泥浆制备 1、泥浆循环系统 泥浆循环工艺：钢护筒→大泥浆池→小泥浆池→返回钢护筒。泥浆池应根据现场施工实际情况而定，在大桥位置最好设置两个泥浆池，一大一小，大泥浆池沉淀钻渣，小泥浆池过渡循环泥浆。钻进过程中要勤除渣、降砂，清理出的钻渣应及时清理，泥浆池与护筒之间通过泥浆沟连通，废弃泥浆经处理后方可排放，施工完毕将泥浆池中的沉渣清除干净，并回填至原地面高程。 2、泥浆制备 泥浆性能应满足《公路桥涵施工技术规》相关容要求。成孔时为防止发生扩孔、塌孔、保持孔壁稳定，在泥浆搅拌机的钢护筒中加入清水，开动泥浆泵，然后根据试验配比制备泥浆。 （二）、钻机作业 1、 钻机就位 钻机就位前先将钻机、配重钻杆先吊放入护筒，并用型钢吊在护筒上。钻机按测量事先在平台上放出的桩位线就位。钻机就位时底座要平稳、牢固。在钻进过程中钻机不得产生位移和沉陷。钻机顶部的起吊中心、转盘中心、桩孔中心应在同一铅垂线上，其偏差不得大于5mm。钻机四个支点高差≤5mm，从而保证成孔的孔位和垂直度。用钢尺量好钻头、配重钻杆、标准钻杆等实际长度，作好记录，并用油漆在钻杆上做好标记。 2、 成孔 根据地质情况采用与钻孔直径相匹配的刮刀钻头或滚刀钻头（在砂层中用刮刀钻头，在基岩中用滚刀钻头）钻进成孔，钻进过程中应随时测定泥浆技术指标，保证PH值，以确保孔壁稳定。 3、检查及允许偏差 钻机移开后，用检孔器对孔径、孔斜、孔深进行检测，合格后进入下一工序。 成孔允许偏差：孔径：不小于设计桩径；倾斜度：小于1%；孔深：不小于设计规定。 4、 钻进时要注意以下问题 a.过程中注意孔补充泥浆，维持护筒泥浆水头高度。一般在钻进过程中应保持泥浆面高度高于地下水位1.0~2.0m。 b.粘性土层中钻进：在该土层中钻进时，采用中低转速、低钻压钻进，适当控制进尺及加强扫孔、以防孔壁发生缩径等现象。在钻进过程中注意排渣与进尺速度的匹配情况；在砂层中钻进：在该土层钻进时，低转速轻压钻进，快速通过，避免在某一孔段反复抽吸造成扩孔。 c.加接钻杆时，停止钻进后，将钻具提离孔底15~20cm，维持泥浆循环10分钟以上，以便将孔底和管道钻渣携出排净，然后停泵加接钻杆。钻杆连接螺栓应拧紧上牢，认真检查密封圈，以防钻杆接头漏水，使反循环无常工作。 . . . . .... . d.钻孔过程应连续作业中途长不得停止施工。 e.详细、真实、准确地填写钻孔原始记录，钻进中发现异常情况及时上报处理。钻进时还要注意对地层加以观察与地质资料相比较，如果实际地质资料与设计所用的地质资料不符，要及时报设计单位对桩基重新验算作相应的设计变更。 f.清孔换浆 5、清孔 钻至设计孔深，经监理工程师现场确认后，开始清孔。清孔时将钻头提离孔底10cm，慢慢回转钻具以确保孔底钻渣全部清除。清孔同时置换孔泥浆，保证清孔后孔泥浆各项技术指标达到要求。严禁使用超钻加深钻孔的方法代替清孔。清孔验收合格后提钻移开钻机，进入下一工序的施工。（注：提钻时升降钻具应平稳，尤其是当钻头处于护筒底口位置时，必须防止钻头沟挂护筒底口） （三）、钢筋笼的安放 1、钢筋笼保护层 每节钢筋笼制作完毕，在钢筋笼每道加劲箍上沿周圆方向按图纸要求对称地设置钢筋保护层。以确保钢筋笼中心偏位符合规规定。 2、钢筋笼堆放 钢筋笼加工完成后，可以放在钢筋笼临时堆放场地堆放，钢筋笼存放位置垫高设置，做好防雨措施，以防锈蚀。每节钢筋笼在堆放前挂牌编号，保证下放时的前后顺序。 3、钢筋笼的入孔安放

钢筋笼的下放顺序：起吊、正位、对接、下放。首节钢筋笼入孔时应对准孔位轻放，慢慢入孔；钢筋笼入孔后，应徐徐下放，不得左右旋转。下放遇阻时立即停止下放，查明原因并进行处理后方可继续进行，严禁猛起猛落强行下笼。钢筋笼可采用对称四点吊，吊点设在最上一节加劲箍附近，主筋、加劲箍三者之间焊牢，起吊时防止钢丝绳起吊水平力挤扁钢筋笼变形，并防止钢筋笼骨架下放时坠入孔，在钢筋笼的加劲箍加焊三角钢筋撑。 4、钢筋笼接长 钢筋笼入孔接近护筒口时，在该节最上一道加劲箍的下方吊耳处用槽钢穿过，将钢筋笼担在钢护筒两侧的钢梁上（因钢护筒较短承受力低，故在钢护筒边必须放置钢梁或枕木，用钢梁或枕木来承受钢筋笼重量），吊下一节钢筋笼至孔位上方，使上、下两节钢筋笼主筋对准并保证上、下轴线一致后（挂锤球、十字丝法），将第二节钢筋笼主筋与第一节钢筋笼主筋对齐并点焊，然后依次按照要求焊接主筋。重复上述工序，直至钢筋笼全部下放完毕。 . . . . .... . 5、钢筋笼固定及上浮措施： 钢筋笼接桩到位后将其整体下放到孔底，钢筋笼上端临时固定到钢护筒上，以防止灌注混凝土时钢筋笼上浮并保证钢筋笼的中心平面偏位满足规要求。 6、钢筋笼制作安装必须严格按照设计及桥涵施工技术规要求。 四、水下砼浇注施工工艺 （一）、下放导管及二次清孔： 钢筋笼安装结束并清理现场后，安装导管进行二次清孔及安装混凝土料斗浇注平台。一般导管宜采用φ200~350mm视桩径而定。导管在使用前均需现场拼接并做水密性检验合格后能使用。进行水密实验的压力不小于1.0Mpa，历时不小于15分钟，经试验合格导管方可投入使用。导管进场后要对每一节导管的长度进行复量并编号。 根据孔深及浇注过程需要配备所需导管，导管底节长度为4~6m，上部设2节1.5m和3节1.0m短导管，中间为标准节（3.0m×N节），下放导管时应准确测量每节导管长度及安装顺序，并认真做好记录。导管连接时，接头部位应清洗干净，密封圈应清洁无损伤，并涂抹黄油。导管应拧紧上牢，防止灌注过程出现事故。 导管底口距离孔底一般为40cm，导管下至孔底后，应根据孔底及平台顶面标高效对导管总长度，如偏差较大时必须查明原因进行处理。 清孔：导管下放完毕，重新测量孔深及孔底沉渣厚度，如孔底沉渣厚度超过要求，则应利用导管采用泥浆泵正循环方式进行二次清孔，直至孔底沉渣厚度达到要求。 （二）、水下混凝土浇注：

1、为防止施工中断，砼施工前必须要有足够的砼罐车，并且保证拌和站不能因任何原因而中断； 2、水下混凝土所用的拌合料应满足规有关要求。混凝土的配合比、初凝时间可通过试验室试验确定，混凝土的强度等级、混凝土的坍落度和和易性必须满足水下灌注桩要求。 首批灌注混凝土的数量根据V≥πd2/4h1+πD2/4Hc 式中：V：首批混凝土所需要量（m3） h1：混凝土面高度达到Hc时，导管混凝土柱需要的高度（m） h1≥γwHW/γC Hc：灌注首批混凝土时所需孔混凝土面至孔底的高度（m），Hc= h2+ h3 Hw：孔混凝土面以上泥浆深度（m）
