在平面铣和型腔铣中，工件几何体用于定义加工时的零件几
何体、毛坯几何体和检查几何体。通过在模型上选择体、面、曲
线和切削区域来定义零件几何体、毛坯几何体和检查几何体，还
可以定义零件的偏置厚度、材料和存储当前视图布局与层。
.
20
工件几何体
UG NX数控编程实用教程
1．指定部件
功能：部件定义的是加工完成后的零件，即最终的零件。它控制刀
面位置，在创建操作中的非切削移动中将可以选择使
用安全设置选项。
设置：安全设置选项有4个，如图3-14所示。
（1）使用继承的 将使用上级组参数的设置。
（2）无 将不使用安全设置。
（3）自动 直接指定安全距离值，此时需要在下方输 入安全距离值。
（4）平面 指定一个平面为安全平面。
.
19
工件几何体
.
15
创建几何体
UG NX数控编程实用教程
几何体包括定义加工坐标系、工件、边界和切削区域等。
创建几何体主要是在零件上定义要加工的几何体对象和指定零件在机 床上的加工方位。创建几何体包括定义加工坐标系、工件、边界和切 削区域等。创建几何体建立的几何体对象，可指定为相关操作的加工 对象。
.
16
坐标系几何体
向。
.
17
坐标系几何体
UG NX数控编程实用教程
机床坐标系
功能：指定MCS可以通过多种方法来指定坐标系，
该坐标系将作机床坐标系。
设置：可以通过各种坐标系创建方法来创建指
定坐标系，也可以单击图标弹出CSYS对话框来创建坐
标系。
.
18
坐标系几何体
UG NX数控编程实用教程
5、NX7.5教程之工程图二 标注篇
8
注释首选项
➢单位选项——
控制尺寸精度、角度格式等
➢径向选项——
控制尺寸的样式
角度格式根 据需要可以 设置为度分 秒或者小数 形式。
控制直径符号， 模板已经预设了 用户定义直径符 号%%WCJ01。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
9
注释首选项
➢零件明细表选项——控制明细
表的样式设置
➢截面选项——
控制明细表的高度等
手工输入 明细表示 时，不要 勾选此项
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
10
尺寸标注
▪ 自动判断
▪ 直径标注
▪ 半径标注 尺寸工具栏直接进入
2
注释首选项
1、控制各类注释的格式、 大小、风格、字体等。
2、根据标注的实际情况可 以适时地调整。
3、模板中进行默认设置。
制图模板中已经做好了默 认设置，使用时只有特殊情 况才进行单独设置。
右键——样式
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。
6
注释首选项
➢文字选项——控制文字的大
小、样式等
控制文字的位置
控制尺寸、附件文本（前后缀）、公 差、常规（注释文本）字符大小，以 及其对应的字体、字体颜色、粗细。

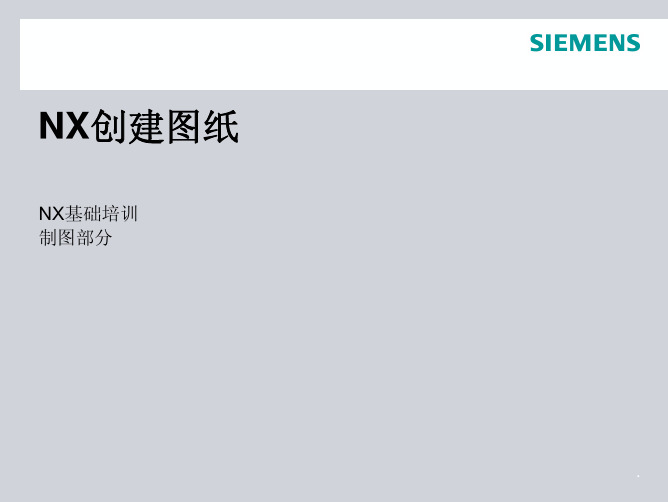

22_NX基础培训_创建图纸
设置图纸单色显示 三种方式访问菜单： 方法一，在模型导航器中 使用鼠标第三键 1 方法二，选取下拉式菜单 Preference >Visualization
2
Page 11
Mar-09
Author
UGS PLM Software
设置线宽显示 选取下拉式菜单Preference >Visualization
NX基础培训 制图部分
.
第二章：培训主题 创建新图纸 编辑已有图纸 删除图纸 设置图纸单色显示 设置线宽显示
Page 2
Mar-09
Author
UGS PLM Software
创建新图纸 对新零件创建二维工程 图纸时，常采用模板的 方法，利用主模型原理 创建，步骤： 选取新建文件图标 设置制图模板 给定图纸文件名 系统自动调用模板， 进入制图应用环境
1
2 3
Page 3
Mar-09
AutБайду номын сангаасor
UGS PLM Software
创建新图纸（续） 新建图纸还可采用其它方 法（可选用）： 方法一，在模型导航器 中使用鼠标第三键 方法二，选取Drawing Layout工具条中的插入 图纸图标 方法三，选取Insert下 拉菜单的Sheet菜单 这三种方式都将进入图纸 对话框 2
编辑图纸尺寸、比例、 单位、投影方向 注意： 如果图纸上没有正交投 影视图，可修改投射方 向 缩小图幅时，不可以 使某一视图整个在图纸 图幅之外
Page 8
Mar-09
Author
UGS PLM Software
编辑已有图纸（续） 三种方式访问菜单： 方法一，在模型导航 器中使用鼠标第三键 方法二，选取图纸边 框，使用鼠标第三键 方法三，选取Edit下拉 菜单
《工程图基本操作》PPT课件教学文稿
7.尺寸标注
两种方式
插入--参照尺寸：也就是直接以图面点、线来标， 操作如同草绘。标注时同时以如图过滤器以挑选 图元。此种尺寸特点是类似于测量值，不受特征 限制，故一般都用这种方式标注。
显示和拭除尺寸：显示特征构建时的固有尺寸， 也就是那些用于驱动特征的参数尺寸，可直接在 工程图中双击修改名义值而改变模型，缺点是不 能显示如模型最终外观尺寸等大量实际工作中所 需尺寸。
投影视图
选择某一个视图后，按住右键“插入投影 “，在此图的某个侧面方向摆放这个方向 的投影视图
细节化（简体版为“详细”）视图：局部放大图
1. 执行命令
2. 选要放大区域内线上一点，如图中红叉点
3. 周边以样条围起来（这里有一个本人学习时 的笑话：书上如是说，本人不解“样条在 哪”，结果取右侧草绘工具栏中的样条来画， 试了两天都不行。原来选完点后直接就可点 画样条了。）
消隐：不可见线不显示，大多数图建议设成此 项
着色：从2.0版后可着色显示了
可在工程图配置文件draw.dtl中更改 model_display_for_new_views 为no_hidden 或是别的，让新视图默认显示方式受控制
相切边显示造型：控制相切两面间的边线（如R角线） 显示，一般情况下预设就行，特殊可设为无或双点一 划线
页面的使用
➢增加：在某页处，插入--页面，新页面在此 页之后。 ➢删除：编辑—移除—页面，输入要删除的页 号 ➢排序：编辑—移动页面，选择如右图某页， 将当前页排在之后 ➢图框更换：双击左下一行小字中如下图中此 位置 ➢页面切换：工具条中上下滚动或直接输页号
另有一个问题：若以前每个零件模型都有一个工程图，很不 好管理，要如何修正？
调用第一步创建的草图文件
NX7.5同步建模西门子内部90页培训资料
NX75 同步建模Synchronous Modeling目的目的NX 提供你用于修改模型的工具, 不管是否有参数存在。
同步建模命令用于修改一模型, 不不管它的由来、相关性或特征历史。
基于本课程完成, 你将能够o:•使用历史和非历史模式。
•作用同步建模约束。
•移动和代替一个模型的面。
•使用抽壳体, 代替面, 抽壳面和改变壳厚度。
•在独立于历史模式冲利用横截面编辑功能。
•利用拖拉面和移动面修改一个模型的面。
•利用线性, 角度和半径尺寸去修改模型的尺寸。
•利用考贝面, 偏置区和粘贴面去改模型。
综述综述同步建模命令用于修改一模型, 不不管它的由来、相关性或特征历史。
模型可以是从其它CAD 系统读入，非相关的, 设有特征的, 或一本地包括特征的NX 模型。
通过直接用任一模型工作, NX 消除浪费在重构或转换几何体的时间。
同步建模主要适用于在由解析面如平面,柱面,锥面,球面和环面组成的模型上。
这不必要意指”简单”部件,因为有几千面的模型是这这些类型面组成的。
用同步建模, 设计师使用参数化特征而没有特征历史的限制。
综述下例仅利用了三个同步建模命令。
它们是在一非参数化模型上做的。
但同样可以由参数化特征来完成。
1.原来的非参模型2.用于移动前面与后面增宽皮带轮的拖拉面3.用于移动皮带沟槽的移动面4.用于添加一附加皮带沟槽的考贝面。
基于历史与独立于历史的建模模式当工作在建模应用中时, 你可以是在下列两种模式之一中:•基于历史的模式•独立于历史的模式基于历史的模式在基于历史的模式中, 你利用一显示在Part Navigator中有序的特征建立与编辑模型。
这是传统的基于历史的特征建模模式和在NX中主要的设计模式。
对于高度工程部件这种模式是有用的。
对利用基于设计意图构入草图，特征中预定义参数修改的设计部件, 和特征序用于模拟部件也是有用的。
独立于历史的模式在独立于历史的模式中, 你建立与编辑模型基于它的当前状态, 没有一有序的特征。
工程图学培训课件
工程图学培训课件•工程图学概述•工程图学基础知识•工程图学的应用目录•工程图学的实践技巧•工程图学的未来发展•工程图学培训总结01工程图学概述工程图学的定义工程图学是利用图形、图表、模型等视觉手段，表达和交流设计、制造、使用和维护过程中涉及的形状、结构、尺寸、相对位置等信息的科学。
工程图学的作用工程图学是工程技术人员进行设计、制造、使用和维护的重要工具，是工程界通用的“语言”。
通过工程图学，技术人员可以将抽象的思维和想法转化为具体的图形和图表，从而更好地实现设计、制造、使用和维护的目的。
工程图学的定义和作用工程图学的起源可以追溯到古代，如古埃及、古希腊等文明。
当时的人们已经开始使用简单的图形和图表来表达和交流思想。
工程图学的起源随着工业革命和技术的发展，工程图学得到了广泛应用和推广。
尤其是计算机技术的引入，使得工程图学从传统的手工绘制逐渐向数字化方向发展，进一步提高了其准确性和效率。
工程图学的发展工程图学的历史和发展工程图学的基本原则工程图学的基本原则包括统一性、准确性、简明性、清晰性和比例性等。
这些原则是绘制高质量工程图的基础。
工程图学的标准工程图学的标准包括图纸幅面、比例尺、线条宽度、箭头样式、注释和标注等。
这些标准是为了保证工程图的统一性和规范性，从而更好地实现其作用和功能。
工程图学的基本原则和标准02工程图学基础知识1 2 3根据投射线、投影面和投影规律，可分为中心投影法、平行投影法和斜投影法。
投影法分类平行投影具有保持形状、大小不变，投射线与投影面平行，投影反映实长和实形等特性。
平行投影特性中心投影具有图像与投影面的距离随物体与投影面的距离的改变而改变，图像的大小与物体的大小成比例等特性。
中心投影特性主视图、俯视图、左视图、右视图、仰视图和后视图。
基本视图向视图局部视图斜视图根据需要将零件向某个方向投影所得的视图。
将零件的一部分向某一方向投影所得的视图。
将零件向不平行于基本投影面的方向投影所得的视图。
UG NX7.5 模具设计第二节课
选项界面
3 、设置收缩率
功能：设置产品收缩率用于补偿金属模具与塑料熔体的热胀冷缩差异。
后续的分型线选择，补破孔，提取区域以及分型面设计等分模操作均以此 模型为基础进行。
调用命令：单击图标
，系统弹出【缩放体】对话框，以便用户随时 设置产品收缩率或修改产品收缩率，系统提供3种设定产品收缩率的类型， 如图9-7所示。
图9-12 标准长方块
若想修改模坯外形或标准长方体的长度和宽度尺寸，则可单击图913所示对话框中的【草绘】按钮 进入草绘进行修改，所得效果图如图 9-14所示。而模坯的总高度在图9-13中【开始】和【结束】文本框中直 接输入值即可。 注意：模坯的总体外形尺寸应圆整为整数。
图9-14 进入草绘修改标准长方体的长度和宽度尺寸示意图
2设置模具坐标系设置模具坐标系是模具设计中相当重要的一步模具坐标系的原点须设置于模具动模和定模的接触面上模具坐标系的xcyc平面须定义在动模和定模接触面上模具坐标系的zc轴正方向指向塑料熔体注入模具主流道的方向上应锁定zc轴作为模具的开模方向
UG NX 7.5基础培训标准教程
注塑模设计基础
一、注塑模向导模块的设计流程
图9-7【缩放体】对话框
同的情况，如图9-7所示。 操作步骤：①单击【点构造器】按钮 指定一个固定不动的参考点。 ②输入比例因子。 ③单击 按钮即可。 ◆【轴对称】：该方式是用来设定产品在指定轴 的轴向上的收缩率与其他两个方向上的收缩率不 同的情况， 如图9-8所示。 操作步骤：①单击【矢量构造器】按钮 选择 缩放轴的方向。 ②单击【点构造器】按钮 指定缩 放轴所通过的点来确定缩放轴。 ③输入沿轴向和其他方向的比例因子。 ④单击 按钮即可。
，弹出如图
3 、设置收缩率
功能：设置产品收缩率用于补偿金属模具与塑料熔体的热胀冷缩差异。
后续的分型线选择，补破孔，提取区域以及分型面设计等分模操作均以此 模型为基础进行。
调用命令：单击图标
，系统弹出【缩放体】对话框，以便用户随时 设置产品收缩率或修改产品收缩率，系统提供3种设定产品收缩率的类型， 如图9-7所示。
图9-12 标准长方块
若想修改模坯外形或标准长方体的长度和宽度尺寸，则可单击图913所示对话框中的【草绘】按钮 进入草绘进行修改，所得效果图如图 9-14所示。而模坯的总高度在图9-13中【开始】和【结束】文本框中直 接输入值即可。 注意：模坯的总体外形尺寸应圆整为整数。
图9-14 进入草绘修改标准长方体的长度和宽度尺寸示意图
2设置模具坐标系设置模具坐标系是模具设计中相当重要的一步模具坐标系的原点须设置于模具动模和定模的接触面上模具坐标系的xcyc平面须定义在动模和定模接触面上模具坐标系的zc轴正方向指向塑料熔体注入模具主流道的方向上应锁定zc轴作为模具的开模方向
UG NX 7.5基础培训标准教程
注塑模设计基础
一、注塑模向导模块的设计流程
图9-7【缩放体】对话框
同的情况，如图9-7所示。 操作步骤：①单击【点构造器】按钮 指定一个固定不动的参考点。 ②输入比例因子。 ③单击 按钮即可。 ◆【轴对称】：该方式是用来设定产品在指定轴 的轴向上的收缩率与其他两个方向上的收缩率不 同的情况， 如图9-8所示。 操作步骤：①单击【矢量构造器】按钮 选择 缩放轴的方向。 ②单击【点构造器】按钮 指定缩 放轴所通过的点来确定缩放轴。 ③输入沿轴向和其他方向的比例因子。 ④单击 按钮即可。
，弹出如图
NX建模培训PPT课件
© 2007. Siemens Product Lifecycle Management Software
Inc. All rights reserved
Page 23
Siemens PLM Software
有预定义形状的特征定位（续）
4. 点落到线上
Point onto Line规定目标体上的一个边缘（也可以是基准面或基准 轴）与工具实体上的一个点间的距离是零。 点落到线上的方法相当于自动设置值为零的正交定位尺寸。在编辑 特征时，可以改变它为一个非零值。
.
12
有预定义形状的成型特征
NX提供六种具有预定义形状的标准成型特征：
1 孔 （Hole） 2 凸台（Boss） 3 型腔（Pocket） 4 凸垫（Pad） 5 键槽（Slot） 6 沟槽（Grove）
12 34 5 6
.
13
设计特征的安放表面
对于孔、凸台、凸垫、型腔、键槽，安放表面必须是平面的（通用 凸垫_General Pad和通用腔_General Pocket除外)。沟槽的安放表面必须是 柱面或锥面。
基准轴例
过两点
过中心轴
过交线
点和方向
点在线上
.
11
基准坐标系
A datum CSYS contains a set of reference objects: • A coordinate system • Three datum planes • Three datum axes • An origin point
© 2007. Siemens Product Lifecycle Management Software
Inc. All rights reserved
UG NX7.5高级应用教程第4章 工程图
第4重点： 本章主要介绍UG或UG7.5的工程图的制作，通过本章学习，培养绘制 符合国家标准的工程图能力。由于UG工程图设计存在一些操作技巧，因此， 本章在掌握好UG工程图的制作方法的同时，重点掌握常用作图命令、方法与 技巧。 本章难点： UG环境下制作工程图常会遇到一些问题，在UG7以后的版本对制图功 能进行了改进，对制图设置也符合中国标准，但在个别问题上，还需要进行 特殊操作，如符合中国国标的基准符号，就需要进行特别操作来获得；又如， UG工程图转换为CAD图等也需要进行特别操作。 UG的制图功能是将三维模型转换为二维工程图，以满足传统加工手段 的需要。由于UG的工程图与三维模型是完全关联的，因此，修改三维模型， 二维工程图会自动做相应的修改，这就保证了三维模型与二维图的一致性， 减少了工程技术人员的劳动量，降低了错误率。值得注意的是，工程图只能 引用三维模型数据，而不能通过修改工程图来达到修改相应的三维模型的数 据的目的。 目前UG7.5的工程图是符合我国标准的，在作图前，要先做适当的设置。
• 打开装配图，并作主视图
• 修改俯视图效果为全部效果
• 进行标号修改
作明细表
本章小结
本章讲解了工程图的制作，重点介绍了工程图的操作 技巧与特殊处理方法。虽然实例不多，但覆盖的制图命令 范围广，所用到的制图方法全。因此，读者在学习过程中 要注意学懂每一个实例中的每一种技巧与方法。 • 本章内容对后面进行模具设计时作工程图也是适用的。 •
• •
•
4.1制图的基本设置
• 4.1.1用户默认设置
• 4.1.2 UG工程图图框模板的修改 • 在UG7.5中，UG安装目录下的 LOCALIZATION\prc\simpl_chinese\startup文件 夹中，有如：A0-noviews-template.prt、A2noviews-asm-template.prt等16个prt文件。其中， 带有-asm-标志的是装配图模板，没带这个标志 的是零件图模板。可以修改这些模板以符合国家 标准。
• 打开装配图，并作主视图
• 修改俯视图效果为全部效果
• 进行标号修改
作明细表
本章小结
本章讲解了工程图的制作，重点介绍了工程图的操作 技巧与特殊处理方法。虽然实例不多，但覆盖的制图命令 范围广，所用到的制图方法全。因此，读者在学习过程中 要注意学懂每一个实例中的每一种技巧与方法。 • 本章内容对后面进行模具设计时作工程图也是适用的。 •
• •
•
4.1制图的基本设置
• 4.1.1用户默认设置
• 4.1.2 UG工程图图框模板的修改 • 在UG7.5中，UG安装目录下的 LOCALIZATION\prc\simpl_chinese\startup文件 夹中，有如：A0-noviews-template.prt、A2noviews-asm-template.prt等16个prt文件。其中， 带有-asm-标志的是装配图模板，没带这个标志 的是零件图模板。可以修改这些模板以符合国家 标准。
3 UG NX7.5教程之建模
NX7.5应用培训
建模三
此教程同样适用 高版本的NX学习
建模（曲面）篇
2017年2月9日星期四
Copyright © by Wang Changjian All rights reserved。
1
NX7.5建模
建模概述（几个概念） 拉伸 回转 孔 扫掠 曲面(直纹面、通过曲线组、通过曲线网格)
注意：调整线串选择模式
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@
9
回转
回转：通过绕轴旋转的截面来创建特
征，截面可以是封闭的，也可以不封闭 。主要用于盘、轴类等回转体的创建。
用手动输入的方式创建特殊螺纹
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@ 11
孔
孔的形式:
1.简单孔 2.沉头孔 3.埋头孔 4.锥孔
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@
轴类零件也可以用拉伸、圆柱体 来创建
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@
10
孔
孔：可以在平面或曲面上创建。
可创建常规孔、钻形孔、螺钉间隙孔、 螺纹孔、系列孔
孔的大小可自定义，主要 用于特殊螺纹孔创建。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@
建模三
此教程同样适用 高版本的NX学习
建模（曲面）篇
2017年2月9日星期四
Copyright © by Wang Changjian All rights reserved。
1
NX7.5建模
建模概述（几个概念） 拉伸 回转 孔 扫掠 曲面(直纹面、通过曲线组、通过曲线网格)
注意：调整线串选择模式
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@
9
回转
回转：通过绕轴旋转的截面来创建特
征，截面可以是封闭的，也可以不封闭 。主要用于盘、轴类等回转体的创建。
用手动输入的方式创建特殊螺纹
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@ 11
孔
孔的形式:
1.简单孔 2.沉头孔 3.埋头孔 4.锥孔
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@
轴类零件也可以用拉伸、圆柱体 来创建
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@
10
孔
孔：可以在平面或曲面上创建。
可创建常规孔、钻形孔、螺钉间隙孔、 螺纹孔、系列孔
孔的大小可自定义，主要 用于特殊螺纹孔创建。
Copyright © by Wang Changjian All rights reserved。 人而无信，不知其可。 E-mail：418727839@
