直流电机串电阻启动课程设计

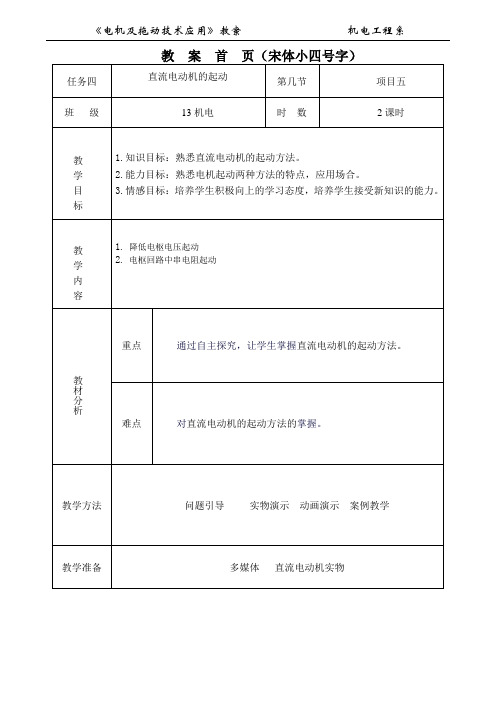

项目五,任务四 直流电动机的起动

本次主题:直流电动机的起动
主题描述:⒈启动方法 直流电动机通常采用的起动方法有:降低电枢电压起动和电枢回路中串电 阻。 解决问题:1.帮助学生了解直流电动机的起动方法。 2.帮助学生了解起动方法的优缺点和适用场合。 3.帮助学生建立把理论与实践结合起来的抽象思维方式。
1.多媒体教室 2.多媒体投影
IN
的范围内来选择起动电阻的大小。一般 150KW 以下的直流电动机起动电流可
取上限;150KW 以上的直流电动机则取下限。
《电机及拖动技术应用》教案
机电工程系
教
学
内
容
教 学 设 计
说明:此版式的字体为宋体,五号字,小标题加粗,页面设置:页边距上下左右均为 20 毫米,页眉 页脚均为 10 毫米,行距为固定值 20 榜。)
三部分:总结与拓展 (总结:这节课的课堂小结。拓展:课后作业)
四、引导疑问
《电机及拖动技术应用》教案
机电工程系
教
直流电动机的两种起动方法 1. 降低电枢电压起动
学
内
容
教 学 设 计
直流电动机的调 速
要限制起动电流,首先考虑的是降低电动机输入电压,在直流电动机起动 瞬间,给电动机加上较低的电压,以后随着电动机转速的升高,逐步增加直流 电压的数值,直到电动机起动完毕,加在电动机上的电压即是电动机的额定电 压。 这种方法常用于他励直流电机,用于并励电动机起动时必须注意,起动时 必须加额定的励磁电压,使磁通一开始就有额定值。否则电动机的起动电流虽 然比较小,电动机仍无法起动。 目前,经常采用的是晶闸管可控整流电路作为直流电动机的可调电压 电源。 2. 电枢回路中串电阻起动 要限制起动电流,可以在电枢回路中串接电阻,使起动电流不超过允许的 数值。当电动机转动后,随着转速的升高,反电动势增大,电枢电流减小,再 逐步减小起动电阻阻值,直到电机稳定运行,起动电阻全部切除。 这种方法常用于并励、 串励直流电动机。 通常把起动电阻限制在(1.5~2.5)
他励直流电动机电枢回路串电阻启动

为了限制起动电流,他励直流电动机通常采用电枢回路串电 阻或降低电枢电压起动。
1
电枢电路串电阻起动
以三级电阻起动时电动机为例
U
S
S1 S2 S3
M
R a R st 1 R st 2 R st 3
2
电枢电路串电阻起动
以三级电阻起动时电动机为例
n n0
U
S
S1 S2 S3
M
R a R st 1 R st 2 R st 3
TL
T2
T1
T em
IL
I2
I1
I
5
电枢电路串电阻起动
以三级电阻起动时电动机为例
U
n
S
S1 S2 S3
n
n
0
N
h
M
T
n3
em
I
f3 d2
gR a
eRaRst1 R1
R a R st 1 R st 2 R st 3
n1
b
c R aR st1R st2R 2
1
a R a R s1 t R s2 t R s3 tR 3
TL
T2
T1
T em
IL
I2
I1
I
4
电枢电路串电阻起动
以三级电阻起动时电动机为例
U
n n0
S
S1 S2 S3
M
T em I
f3 d2
eRaRst1 R1
R a R st 1 R st 2 R st 3
n1
b
c R aR st1R st2R 2
1 a R a R s1 t R s2 t R s
I2
I1
I
《电机与拖动》课程设计——绕线型异步电动机转子串电阻起动设计

摘要进一少巩固和加深“电机与拖动”课程的基本知识,了解绕线型异步电动机转子串电阻起动设计知识在工程实际中的应用。
综合运用“电机与拖动”课程和等候课程的理论及生产实际知识去分析和解决直流电动机调速设计中的一些问题,进行电机设计的训练。
通过计算和绘图,学会运用标准、规范的手册、图册和查阅有关资料等,培养电机设计的基本技能。
掌握绕线型异步电动机转子串电阻起动的原理与步骤;培养独立的思维和动手能力。
一、绕线型异步电动机转子串电阻起动设计原理本次课程设计的主要内容为绕线型异步电动机转子串电阻起动。
为了理解这一课程设计的主要内容,首先必须了解一些与之相关的内容。
三相异步电动机的定义:旋转电机都是利用电与磁的互相转化和互相作用制成的。
三相异步电动机则是利用三相电流通过三相绕组产生在空间旋转的磁场。
三相异步电动机的工作原理:为了能形象的说明问题,将定子三相绕组通入三相电流后产生的旋转磁场用一对旋转的磁极来表示,它以同步转速n0顺时针方向旋转。
于是,转子绕组切割磁感线而产生感应电动势,它的方向可用右手定则来确定。
在N极下,穿出纸面,在S极下,进入纸面。
由于转子绕组是闭合的,在交变的感应电动势作用下,其中就有交变的感应电流流动。
各导体中的感应电流的有功分量和感应电动势同相,两者的方向一致。
根据安培定律,导体中电流的有功分量和旋转磁场互相作用而产生电磁力F,它们的方向按照左手定则来决定。
电磁力将对转子产生电磁转矩,推动转子沿着旋转磁场的旋转方向转动。
至于转子导体中电流的无功分量,因滞后感应电动势90°,根据左手定则,这时电磁力F的作用彼此抵消,不会构成电磁转矩。
由于转子与旋转磁场之间有相对运动时,转子绕组才会切割磁感线而产生感应电动势和感应电流,才能产生电磁转矩,所以转子的转速总是小于同步转速,两者不可能相等,故称为异步电动机,又称感应电动机。
二、异步电动机的结构1.定子(静止部分)1)定子铁心作用:电机磁路的一部分,并在其上放置定子绕组。
他励直流电动机串电阻启动调速特性仿真分析

他励直流电动机串电阻启动调速特性仿真分析**⼤学课程设计任务书******* 学年第⼆学期学院:*************专业:⾃动化学⽣姓名:***** 学号:************课程设计题⽬:电机及电⼒拖动综合实验他励直流电动机调速特性仿真分析(串电阻启动)起迄⽇期:9 ⽉23 ⽇~9 ⽉27 ⽇课程设计地点:********指导教师:******下达任务书⽇期: 2013 年9⽉ 23⽇**⼤学课程设计说明书学⽣姓名:*** 学号:************学院:*********************专业:⾃动化题⽬:电机及电⼒拖动综合实验他励直流电动机调速特性仿真分析(串电阻启动)指导教师: *****8201*年11⽉**⽇⼀、设计⽬的通过掌握电机拖动技术的相关知识点,对其中的原理应⽤进⾏分析说明,并⽤MATLAB进⾏特性仿真,并得出仿真结论。
⼆、设计内容要求对所学直流电动机的知识进⾏复习,重点掌握直流电动机的⼈为机械特性。
学习MATLAB语⾔,运⾏M⽂件进⾏仿真。
分别分析并记录直接起动和串电阻起动时的不同参数,分析仿真结果。
三、设计内容⼀、他励直流电动机的⼈为机械特性分析直流电动机的⼈为机械特性主要有改变电枢电压、改变电枢电阻和改变磁通三种情况。
根据已知的直流电动机参数,使⽤matlab编制M⽂件,通过计算可以画出直流电动机的⼈为机械特性曲线。
M⽂件如下。
clear;U_N=220;P_N=22;I_N=115; %电压功率电流n_N=1500;R_a=0.18;R_f=628; %额定转速电枢电阻励磁电阻Ia_N=I_N-U_N/R_f; %额定电枢电流C_EPhi_N=(U_N-R_a*Ia_N)/n_N;C_TPhi_N=9.55*C_EPhi_N;Ia=0:Ia_N; %计算n/Te/Ian=U_N/C_EPhi_N-R_a/(C_EPhi_N)*Ia;Te=C_TPhi_N*Ia;P1=U_N*Ia+U_N*U_N/R_f;T2_N=9550*P_N/n_N;figure(1);plot(Te,n,'.-');xlabel('电磁转矩 Te/N.m');ylabel('转速 n/rpm');ylim([0,1800]);figure(2);plot(Te,n,'rs');xlabel('电磁转矩 Te/N.m');ylabel('转速 n/rpm');hold on;R_c=0;for coef=1:-0.25:0.25;U=U_N*coef;n=U/C_EPhi_N-(R_a+R_c)/(C_EPhi_N*C_TPhi_N)*Te; plot(Te,n,'k-');str=strcat('U=',num2str(U),'V');s_y=1650*coef;text(50,s_y,str);endfigure(3);n=U/C_EPhi_N-(R_a+R_c)/(C_EPhi_N*C_TPhi_N)*Te; plot(Te,n,'rs');xlabel('电磁转矩 Te/N.m');ylabel('转速 n/rpm');hold on;U=U_N;R_c=0.02;for R_c=0:0.5:1.9;n=U/C_EPhi_N-(R_a+R_c)/(C_EPhi_N*C_TPhi_N)*Te; plot(Te,n,'k-');str=strcat('R=',num2str(R_c+R_a),'\Omega');s_y=400*(4-R_c*1.8);text(120,s_y,str);endylim([0,1700]);figure(4);R_c=0;n=U/C_EPhi_N-(R_a+R_c)/(C_EPhi_N*C_TPhi_N)*Te;plot(Te,n,'rs');xlabel('电磁转矩 Te/N.m');ylabel('转速 n/rpm');hold on;U=U_N;R_c=0;for coef=0.5:0.25:1.3;C_EPhi=C_EPhi_N*coef;C_TPhi=C_TPhi_N*coef;n=U/C_EPhi-(R_a+R_c)/(C_EPhi*C_TPhi)*Te;plot(Te,n,'k-');str=strcat('\phi=',num2str(coef),'*\phi_N');s_y=900*(4-coef*2.2);text(120,s_y,str);endylim([0,3500]);程序运⾏后,分别绘制出了直流电动机的固有机械特性、降低电枢电压的⼈为机械特性、增加电枢电阻的⼈为特性以及改变磁通的⼈为机械特性。
电机与拖动课程设计--他励直流电动机的启动-精品

《电机与拖动》课程设计设计题目:他励直流电动机的启动院(系、部):电气与控制工程学院专业班级:姓名:学号:摘要进一步巩固和加深“电机与拖动”课程的基础知识,综合运用“电机与拖动”课程理论及生产实际知识去分析和解决直流电动机启动的一些问题,进行电机设计的训练。
通过计算和绘图,学会运用标准,规范的手册,图册和查阅有关的资料等,培养电机设计的基本技能。
培养独立的思维和动手能力。
关键词:启动;机械特性;他励;电阻目录1 引言 (1)2 直流电动机的构造 (1)2.1定子部分 (1)2.2转子部分 (2)3 直流电动机的工作原理 (2)4 直流电动机的分类 (3)5 他励直流电动机的机械特性 (3)5.1固有机械特性 (4)5.2电枢串接电阻的人为机械特性 (4)5.3 改变电压时的人为机械特性 (4)5.4 减弱磁通时的人为机械特性 (5)6 他励直流电动机的启动 (5)6.1启动方法 (5)6.2电枢回路串电阻启动 (5)7 设计方案 (7)8 结论 (9)参考文献 (11)1 引言 直流电动机(direct current machine )是指能将直流电能转换成机械能的电机。
当它作电动机运行时是直流电动机,将电能转换为机械能。
他励直流电动机在启动瞬间,转速n =0,电动势E =0,由电枢电流方程式(1-1)可知,启动电流如式(1-2)所示。
在额定电压下直接启动时,由于R a 很小,I S 很大,一般可达电枢电流额定值的10~20倍。
这样大的电流是换向所不允许的。
同时由式(1-3)可知,启动转矩也能达到额定转矩的10~20倍。
虽然启动转矩大可以使电机加速快,但是过大的启动转矩会使电动机和它所拖动的生产机械遭受突然的巨大冲击,以致损坏传动机构(如齿轮)和生产机械。
由此可见,除了额定功率在数百瓦以下的微型直流电动机,因电枢绕组导线细、电枢电阻R a 大、转动惯量又比较小,可以直接启动外,一般的直流电动机是不允许采用直接启动的。
直流电动机串联电阻启动

目录直流电动机的基本工作原理 (2)直流电动机的分类 (2)直流电动机特点 (3)他励直流电动机 (3)他励直流电动机的机械特性 (3)机械特性方程式 (3)固有机械特性与人为机械特性 (4)他励直流电动机的起动 (5)电枢回路串电阻起动 (5)启动过程分析 (6)起动电阻的计算 (7)计算分级启动电阻 (9)设计方案 (9)心得及体会 (10)参考文献 (10)直流电动机串电阻起动一、直流电动机的基本工作原理图1 是一台最简单的直流电动机的模型,N和S是一对固定的磁极(一般是电磁铁,也可以是永久磁铁)。
磁极之间有一个可以转动的铁质圆柱体,称为电枢铁心。
铁心表面固定一个用绝缘导体构成的电枢线圈abcd,线圈的两端分别接到相互绝缘的两个弧形铜片上,弧形铜片称为换向片,它们的组合体称为换向器。
在换向器上放置固定不动而与换向片滑动接触的电刷A和B,线圈abcd通过换向器和电刷接通外电路。
电枢铁心、电枢线圈和换向器构成的整体称为电枢。
如果将电源正负极分别接电刷A和B,则线圈abcd中流过电流。
在导体ab中,电流由a 流向b,在导体cd中,电流由c流向d,如图(a)所示。
载流导体ab和cd均处于N和S 极之间的磁场当中,受到的电磁力的作用。
用左手定则可知,载流导体ab受到的电磁力F 的方向是向左的,力图使电枢逆时针方向运动,载流导体cd受到的电磁力F的方向是向右的, 也是力图使电枢逆时针方向运动,这一对电磁力形成一个转矩, 即电磁转矩T,其方向为逆时针方向,使整个电枢沿逆时针方向转动。
当电枢转过180°, 导体cd转到N极下,ab转到S极上,如图(b)所示。
由于电流仍从电刷A流入,使cd中的电流变为由d流向c,而ab中的电流由b流向a,再从电刷B流出。
用左手定则判别可知,导体cd受到的电磁力的方向是向左的,ab受到的电磁力的方向是向右的,因而电磁转矩的方向仍是逆时针方向,使电枢沿逆时针方向继续转动。
他励直流电动机串电阻的设计概要
淮阴工学院课程设计说明书作者: 学号:学院: 机械工程学院专业: 机械电子工程题目: 他励直流电动机串电阻启动的设计指导者:绪论 (1)1直流电动机 (2)1.1直流电动机的工作原理 (2)1.2直流电动机的分类 (2)1.3直流电动机的工作原理 (2)2他励直流电动机 (4)2.1他励直流电动机的机械特性 (4)2.2他励直流电动机的启动 (5)2.21对启动的要求 (5)2.22电枢回路串电阻启动 (5)2.3直流电动机电枢串电阻启动设计方案 (8)2.31分级启动主回路和控制回路以及相关电器元件 (10)2.32启动特性曲线 (10)3设计体会 (11)4参考文献 (12)绪论直流他励电动机控制器的优点是,线路无需切换即可实现牵引与制动的转换,带载能力强,防空转性能好。
但是,如果不能掌握正确的启动方法,电机还是不能正常运行的。
下面,我们就要对电机的启动过程和方法做一些必要的分析。
由于启动瞬间n=0,电枢电动势0=Φ=n K E e ,而电枢电阻有很小,所以启动电流R Un=stI 将达到很大的数值。
过大的启动电流,会引起电网电压的波动,影响其他用户的正常用电,并且会使电动机轴上受到很大的冲击。
这种不采取任何措施就直接把电动机加上额定电压的启动办法,称为直接启动。
处个别容量很小的电动机可以直接采用外,一般直流电动机不允许直接启动【1】。
在拖动装置要求不高的场合下,可以采用降低启动电压或在电枢回路串电阻的方法【2】。
本文对他励直流电机进行细致的介绍,用图片与文字相结合的方式对他励直流电机工作时过程中的变量与时间的关系进行描绘,使我们更加清楚的了解他励直流电机的工作原理。
1直流电动机1.1直流电动机的工作原理图1.1直流电动机的工作原理如图1.1所示为一台最简单的两极直流发电机的模型,N、S为定子磁极,绕组线圈放置在可旋转导磁圆柱体上(称为电枢铁心),线圈连同导磁圆柱体称为电机的转子或电枢。
线圈首末分别连接到两个相互绝缘并可随线圈一同旋转的换相片上。
直流电机的启动及应用教案
直流电机的启动及应用教案直流电机是一种常见的电机类型,通常用于齿轮减速器、风扇、泵等机械设备中,常见于家庭和工业场合。
本文将介绍直流电机的启动及其应用。
一、直流电机启动方式1. 电阻式启动电阻式启动是一种常见的直流电机启动方式。
它通过在电路中加入一个启动电阻,使电机启动时起始电流下降,从而避免启动时电流过高而损坏电机。
启动电阻通常是一个可调电阻,可以控制电机的加速度和速度。
2. 串联式启动串联式启动是一种直流电机的启动方式,它是通过在电机绕组和电源之间串联一个降压器来实现的。
在起始阶段,降压器通过电阻来降低电压,使电机起始电流降低,磁通密度增加,从而使转矩增加,实现电机起动。
随着电机不断加速,降低器的电阻会逐渐减小,电压逐渐增加,直到电机达到额定速度。
3. 无刷直流电机启动无刷直流电机的启动是通过PWM控制来实现的。
PWM控制器会周期性地改变电机相序之间的电流,从而实现控制电机运转方向和速度的目的。
在启动阶段,PWM控制器会将电机电压调整到一个足够高的值,以启动电机。
二、直流电机应用1. 齿轮减速器齿轮减速器是直流电机常见的应用之一。
齿轮减速器可将直流电机输出的高速、低扭矩的电能转换为低速、高扭矩的机械能。
2. 风扇直流电机还广泛应用于风扇领域。
在风扇中,电机的转速可以通过PWM调节器来实现,使风扇具有不同的风速和风量。
3. 泵直流电机也常用于泵类设备中。
采用直流电机驱动的泵能够提供不同的流量和压力,适用于各种不同的应用领域。
4. 电动工具直流电机还广泛应用于电动切割、磨削和钻孔等工具中。
直流电机具有高速、高扭矩和可控性的优点,使其在电动工具中得到了广泛应用。
总结:直流电机是一种广泛应用的电机类型,也是最常见的电机类型之一。
本文介绍了直流电机的启动方式和应用场景,希望能为读者提供有用的参考资料。
他励直流电动机串电阻三级起动控制设计剖析
《电机与拖动》课程设计他励直流电动机串电阻三级起动控制设计Separately Excited DC Motor Series Resistance Three Start Control Design摘要这篇文章主要解决他励直流电动机串电阻三级起动控制设计问题,设计出可以三级起动的电动机。
本文通过理论设计,实验室检验,再纠正的方法,阐述了他励直流电动机的基本结构,工作原理,得到了他励直流电动机的起动方法,通过得到的结论设计出可以三级起动的他励直流电动机。
关键词他励;直流;电阻;起动;三级AbstractThis article mainly solves the separately excited DC motor series resistance three starting control design, design can be a level three starting motor. In this paper, through theoretical design, laboratory tests, and the correction method, elaborated separately excited DC motor's basic structure, working principle, got him excited DC motor starting method, the conclusion can be developed through three grade starting of separately excited DC motor.Keywords :excitation;DC;resistance;starting; three目录1 绪论 (1)1.1 直流电机基本的结构........................................................................ 错误!未定义书签。
实验三十六 并励直流电动机电枢回路串电阻起动与调速
实验三十六并励直流电动机电枢回路串电阻起动与调速1.实验组件代号名称型号规格数量备注QS1 低压断路器DZ47 5A/3P 1QS2 低压断路器DZ47 3A/2P 1FU1 螺旋式熔断器RL1-15 配熔体3A 2FU2 瓷插式熔断器RC1-5A 2A 2KM1,KM2KM3,KA交流接触器CJX2-9/380 AC380V 4KT1,KT2 断电延时时间继电器JS7-3A AC380V 2R1,R2 电阻90Ω1.3A 2SA 万转开关LW5-16/H1196 1KI1 过电流继电器JL14-11Z 2.5A 1KI2 欠电流继电器DL-13 0.08-0.16A 1M 并励直流电动机220V1.1A185W1600r/min1V 二极管2CZ 1000V5A 1 R3 电阻BX7D-1/6 1800Ω 1 2.实验电路图3.实验过程电枢回路串电阻器的起动与调速控制电路工作过程如下:1)起动前的准备工作状态将主令开关SA手柄放在零位,电枢电源的开关合上,接通直流电压220V,再合上控制电路的开关,因为直流电动机并励直流绕组中流过额定电流,欠电流继电器KI2线圈通电吸合,零位继电器KA 回路中KI2的常开触头闭合,主回路过电流继电器KI1不动作,通过SA①②使KA线圈通电,并触头自锁。
与此同时,时间继电器KT1、KT2的线圈也通电,其延时闭合动断触头立即分开,以保证起动电阻R1与R2都串入。
2)起动。
起动时可将SA手柄由零位直接板到3位,这时KM1通电,主触头闭合,接通电动机电枢电路,电动机在电枢串有两段起动电阻R1与R2的情况下开始起动。
在电动机开始起动的同时,KM1的常闭触头使KT1,KT2同时断电。
KT2经过一段延时后,其延时闭合的动断触头闭合,切除起动电阻R1,电动机进一步加速。
另外KT1,经过一定延时,其延时闭合的动断点闭合,接通加速接触器KM3的线圈回路,KM3的常开主触头闭合,切除最后一段电阻R2,电动机进入全电压进行,起动过程结束。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
- 1 - 一、直流电动机的综述 直流电机可作为电动机用,也可作为发电机用。直流电动机是将直流电转换成机械能的而带动生产机械运转的电器设备。与交流电动机相比,直流机因结构复杂、维护困难、价格较贵等缺点制约了它的发展,但是它具有良好的启动、调速和制动性能,因此在速度调节要求较要、正反转和启动频繁或多个单元同步协调运转的生产机械上,仍广泛采用直流电动机拖动。 直流电动机的工作原理 如图1-1,电枢绕组通过电刷接到直流电源上,绕组的转轴与机械负载相连,这是便有电流从电源正极流出,经电刷A流入电枢绕组,然后经过电刷B流回电源的负极。在N级下面导线电流是由a到b,根据左手定则可知导线ab受力的方向向左,而cd的受力方向是向右的。当两个电磁力对转轴所形成的电磁转矩大于阻转矩是,电动机逆时针旋转。当线圈转过180度时,这是导线的电流方向变为由d到c和b到a,因此电磁转矩的方向仍然是逆时针的 ,这样就使得电机一直旋转下去。
图1-1 直流电动机的工作原理图 - 2 -
二、他励直流电动机 1.他励直流电动机机械特性 电动机的机械特性是指电动机的转速与转矩的关系。机械特性是电动机机械性能的主要表现,它与负载的机械特性,运动方程式
相联系,将决定拖动系统稳定运行及过渡过程的工作情况。 机械特性中的是电磁转矩,它与电动机轴上的输出转矩是不同的,其间差一空载转矩,即
在一般情况下,因为空载转矩相比或很小,所以在一般的工程计
算中可以略去,即 在《电机学》中已知直流电动机的机械特性方程式为
式中R为电枢回路总电阻,包括及电枢回路串联电阻,为理想空载转速记为,记为,为机械特性的斜率。 当,,电枢回路没有串电阻时的机械特性称为直流电动机的固有机械特性。当改变U或或电枢回路串电阻时,其机械特性的或将相应变化,此时称为直流电动机的人为机械特性。 若不计电枢反应的影响,当电动机正向运行时,其机械特性是一条横跨I、II、IV象限的直线。其中第I象限为电动机运行状态,其 - 3 -
特点是电磁转矩的方向与旋转方向(转速的方向)相同,第II、IV象限为制动运行状态。电动机在制动状态运行,是产生一个与转向相反的阻力矩,以使电机拖动系统迅速停车或限制转速的升高。制动状态转矩的方向与转速的方向相反,此时电动机从输出轴上吸收机械能并转化为电能反馈回电网或消耗在电阻中。第III象限为反向电动运行。 制动运行的方式分为能耗制动、反接制动和回馈制动。 ⒉他励直流电动机启动条件 直流电动机拖动负载顺利启动的条件是: 1) 启动电流限制在一定范围内,即Ist ≤ IN, 为电机的过载倍数; 2) 足够大的启动转矩,Tst ≥(1.1~1.2)TN ; 3) 启动设备简单、可靠。 由Ist =UN/Ra可知,限制启动电流的措施有两个:一是增加电枢回路电阻,二是降低电源电压,即直流电动机的启动方法有电枢串电阻和降压两种。 3.他励直流电动机的启动 ①直接启动 直接启动是指接通励磁电源后,将电动机的电枢直接投入额定电压的电源上启动。直接启动又称为全压启动。由于启动瞬间,转速等于零,电枢绕组的感应电动势 0nCEea (4-1) - 4 -
则启动电流为 aNaaNstRUREUI (4-2) 由于电枢绕组的电阻Ra很小,所以启动电流很大,可达到额定电流的十几倍。该电流对电网的冲击很大。因而,除了小容量电机可采用直接启动外,对大中、容量的电动机不能直接启动。 ②降电压启动 降低电枢电压启动,即启动前将施加在电动机电枢两端的电源电压降低,以减小启动电流 ,电动机启动后,再逐渐提高电源电压,使启动电磁转矩维持在一定数值,保证电动机按需要的加速度升速。这种启动方法需要专用电源,投资较大,但启动电流小,启动转矩容易控制,启动平稳,启动能耗小,是一种较好的启动方法。 ③电枢串电阻启动 在实际中,如果能够做到适当选用各级启动电阻,那么串电阻启动由于其启动设备简单、经济和可靠,同时可以中道平滑快速情动,因而得到广泛应用。但对于不同类型和规格的直流电动机,对启动电阻的级数要求也不尽相同。 下面所示直流他励电动机电枢电路串电阻二级启动为例说明启动过程。 启动过程分析: 如图4-1(a)所示,当电动机已有磁场时,给电枢电路加电源电压U。触点KM1、KM2均断开,电枢传入了全部附加电阻Rk1+Rk2电枢回路总电阻为Ral=ra+Rk1+Rk2。这时启动电流为: - 5 -
(4-3) 与启动电流所对应的启动转矩为T1。对应于由电阻所确定的人为机械特性如图4-1(b)中的曲线1所示。 U
Mra
ra2
n0h
ec
ITOTL
IL
I
2
T2
gmfd3
2b
1Ral
α
ra
Ra2
ra1
Km1
K
m2
Rk1
R
k2
+-
(b)特性图(a)电路图图4-1 直流他励电动机分二级启动的电路和特性
根据电力拖动系统的基本运动方程:
(4-4) 式中: T ——电动机的电磁转矩; TL —— 由负载作用所产生的阻转矩; Jdw/dt错误!未找到引用源。 --电动机转矩克服负载转矩后所产生的动态转矩。 由于启动转矩T1大于负载转矩TL,电动机收到加速转矩的作用,转矩有零逐渐上升,电动机开始启动。在图4-1(b)中,由a点沿着曲线1上升,反电动势亦随之上升,电枢电流下降,电动机的转矩亦随之下降,加速转矩减小。上升到b点时,为保证一定的加速转矩,控制触点KM1闭合,切除一段启动电阻Rk1后,b点所对应的电枢电流I2成为切换电流,其对应的电动机的转矩T2成为切换转矩。切除RK1 - 6 -
后 ,电枢回路总电阻为Ra2=ra+Rk2。这时电动机对应于由电阻Ra2确定的人为机械特性。在切除启动电阻RK1的瞬间,由于惯性电动机的转速不变,仍为nb,其反电动势亦不变。因此,电枢电流突增,其相应的电动势转矩也突增。适当的选择切除的电阻值Rk1,使切除Rk1后的电枢电流刚好等于I1,所对应的转矩为T2,即在曲线2上的c点。又有T1>T2,电动机在加速转矩作用下,由c点沿曲线2上升到d点。控制点KM2闭合,又切除一切启动电阻Rk2。同理,由d点过度到e点,而且e点正好在固定的机械特性上。电枢电流又由I2突增到I1相应的电动机转矩由T2突增到T1。T1>T2,沿固有特性加速到g点T=TL,n=ng
电动机稳定运行,启动过程结束。
在分级启动过程中,各级的最大电流I1(或者相应的最大转矩T2)及切换电流I2(或者与之对应的切换转矩T2)都是不变的,这样,使得启动过程中有均匀的加速。 要满足以上电枢回路串接电阻分级启动的要求,前提是选择合适的各级启动电阻。 - 7 -
三、设计内容 由直流电动机铭牌知数据:PN=22KW , IN=116.3A ,UN=220V , nN=1500r/min 1)选择启动电流和切换电流 I1=(2.0~2.5)IN=(2.0~2.5) ×116.3A=(232.6-290.7)A I2=(1.1~1.2)IN=(1.1~1.2) ×116.3A=(127.9-139.5)A 取 I1=2.2IN=2×116.3A=232.6A I2 =1.2IN=1×116.3A=116.3A 2)求出起切电流比
=21II=2 3)求出启动时电枢电路的总电阻Ra
Ra=1IUN=0.95
4)求出启动级数m - 8 -
取m=lglgaamrR=3
5)重新计算,校验切换电流或校验切换转矩 =ma1NRIU=1.93
I2=1I=120.51A I2在规定范围之内。 6)求出各级总电阻 设对应转速n1、n2、n3、时电势分别为Ea1、Ea2、Ea3,则有: b点 R3I2=UN-Ea1 c点 R2I1=UN-Ea1 d点 R2I2=UN-Ea2
e点 R1I1=UN-Ea2
f点 R1I2=UN-Ea3 g点 RaI1=UN-Ea3
求得R3= Ram=1IUN=0.9532
R2=0.4717 R1=0.2352 Ra= 0.1173
比较以上各式得: =1.93 7)求出各级启动电阻 β
IIRRRRR
R
21a11223 - 9 -
输入功率 P1= UN×IN=220×116.3W=25586W 总损耗 ΔP=P1-PN=25586-22000W=3586W 电枢回路电阻Ra= 231021NNNNIPIU=0.1326 Rst1=(β-1)Ra =0.12332 Rst2=(β-1) βRa=βRst1=0.23801 Rst3=(β-1) β2Ra=β2Rst3=0.45935
8)设计控制直流电机串电阻启动的控制电路原理图
