高中物理高考物理图像法解决物理试题各地方试卷集合汇编
高考物理图示法图像法解决物理试题解题技巧讲解及练习题
高考物理图示法图像法解决物理试题解题技巧讲解及练习题一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。
电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。
将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。
则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小【答案】AB【解析】【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q k k =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。
2．如图所示，质量相同的小球A 、B 通过质量不计的细杆相连接，紧靠竖直墙壁放置。
由于轻微扰动，小球A 、B 分别沿水平地面和竖直墙面滑动，滑动过程中小球和杆始终在同一竖直平面内，当细杆与水平方向成37°角时，小球B 的速度大小为v ，重力加速度为g ，忽略一切摩擦和阻力，sin37°=0.6，cos37°=0.8。
则A ．小球A 的速度为34vB ．小球A 的速度为43vC ．细杆的长度为212564v gD ．细杆的长度为212536v g【答案】AC【解析】【详解】 小球B 的速度为v 时，设小球A 的速度大小为v '，则有5337vcos v cos ︒='︒，解得：34v v '=，A 正确，B 错误；两球下滑过程中系统的机械能守恒，即：()22111sin 3722mgL mv mv '-=+，解得：212564v L g =，C 正确，D 错误。
物理解题方法：图示法图像法解题技巧word

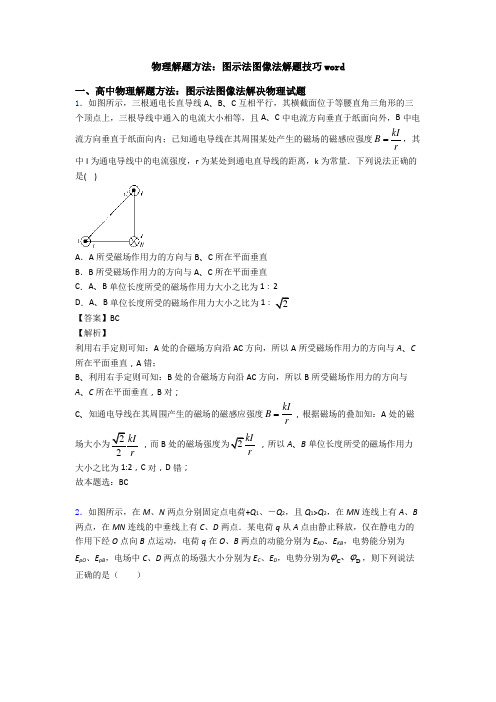

物理解题方法：图示法图像法解题技巧word一、高中物理解题方法：图示法图像法解决物理试题1．如图所示，三根通电长直导线A 、B 、C 互相平行，其横截面位于等腰直角三角形的三个顶点上，三根导线中通入的电流大小相等，且A 、C 中电流方向垂直于纸面向外，B 中电流方向垂直于纸面向内；已知通电导线在其周围某处产生的磁场的磁感应强度kI B r =，其中I 为通电导线中的电流强度，r 为某处到通电直导线的距离，k 为常量．下列说法正确的是( )A ．A 所受磁场作用力的方向与B 、C 所在平面垂直B ．B 所受磁场作用力的方向与A 、C 所在平面垂直C ．A 、B 单位长度所受的磁场作用力大小之比为1∶2D ．A 、B 单位长度所受的磁场作用力大小之比为1∶2 【答案】BC【解析】利用右手定则可知：A 处的合磁场方向沿AC 方向，所以A 所受磁场作用力的方向与A 、C 所在平面垂直，A 错；B 、利用右手定则可知：B 处的合磁场方向沿AC 方向，所以B 所受磁场作用力的方向与A 、C 所在平面垂直，B 对；C 、知通电导线在其周围产生的磁场的磁感应强度kI B r =，根据磁场的叠加知：A 处的磁场大小为22kI r，而B 2kI r ，所以A 、B 单位长度所受的磁场作用力大小之比为1:2，C 对，D 错；故本题选：BC2．如图所示，在M 、N 两点分别固定点电荷+Q 1、－Q 2，且Q 1>Q 2，在MN 连线上有A 、B 两点，在MN 连线的中垂线上有C 、D 两点．某电荷q 从A 点由静止释放，仅在静电力的作用下经O 点向B 点运动，电荷q 在O 、B 两点的动能分别为E KO 、E KB ，电势能分别为E pO 、E pB ，电场中C 、D 两点的场强大小分别为E C 、E D ，电势分别为C D ϕϕ、，则下列说法正确的是（ ）A ．E KO 一定小于E KBB ．E pO 一定小于E pBC ．E C 一定大于E DD ．C ϕ一定小于D ϕ【答案】AC【解析】【分析】【详解】 AB ．电荷q 从A 点由静止释放，仅在静电力的作用下经O 点向B 点运动，说明静电力方向向右，静电力对电荷做正功，所以电荷动能增加，电势能减小，故A 项正确，B 项错误；C ．据2Q E kr =和正点荷产生电场方向由正电荷向外，负电荷产生的电场指向负电荷可得CD 两点场强如图两电荷在C 处产生的场强大，夹角小，据平行四边形定则可得E C 一定大于E D ，故C 项正确；D ．由C 的分析可知MN 连线的中垂线上半部分各点的场强方向向右上方，据等势线与电场线垂直，顺着电场线电势降低，可得C ϕ一定大于D ϕ，故D 项错误。
2024全国高考真题物理汇编：波的干涉
2024全国高考真题物理汇编波的干涉一、单选题1．（2024安徽高考真题）某仪器发射甲、乙两列横波，在同一均匀介质中相向传播，波速v 大小相等。
某时刻的波形图如图所示，则这两列横波（）A ．在9.0m x 处开始相遇B ．在10.0m x 处开始相遇C ．波峰在10.5m x 处相遇D ．波峰在11.5m x 处相遇2．（2024江西高考真题）如图（a ）所示，利用超声波可以检测飞机机翼内部缺陷。
在某次检测实验中，入射波为连续的正弦信号，探头先后探测到机翼表面和缺陷表面的反射信号，分别如图（b ）、（c ）所示。
已知超声波在机翼材料中的波速为6300m/s 。
关于这两个反射信号在探头处的叠加效果和缺陷深度d ,下列选项正确的是（）A ．振动减弱； 4.725mmd B ．振动加强； 4.725mm d C ．振动减弱；9.45mm d D ．振动加强；9.45mmd 3．（2024浙江高考真题）频率相同的简谐波源S 1、S 2，和接收点M 位于同一平面内，S 1、S 2到M 的距离之差为6m 。
t =0时S 1，S 2，同时垂直平面开始振动，M 点的振动图像如图所示，则（）A ．两列波的波长为2mB ．两列波的起振方向均沿x 正方向C ．S 1和S 2，在平面内不能产生干涉现象D ．两列波的振幅分别为3cm 和1cm二、多选题4．（2024山东高考真题）甲、乙两列简谐横波在同一均匀介质中沿x 轴相向传播，波速均为2m/s 。
t =0时刻二者在x =2m 处相遇，波形图如图所示。
关于平衡位置在x =2m 处的质点P ，下列说法正确的是（）A．t=0.5s时，P偏离平衡位置的位移为0B．t=0.5s时，P偏离平衡位置的位移为2cmC．t=1.0s时，P向y轴正方向运动D．t=1.0s时，P向y轴负方向运动5．（2024浙江高考真题）在如图所示的直角坐标系中，xOz平面为介质Ⅰ和Ⅱ的分界面（z轴垂直纸面向外）。
高考物理图示法图像法解决物理试题解题技巧及经典题型及练习题
高考物理图示法图像法解决物理试题解题技巧及经典题型及练习题一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。
电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。
将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。
则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小【答案】AB【解析】【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q k k =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。

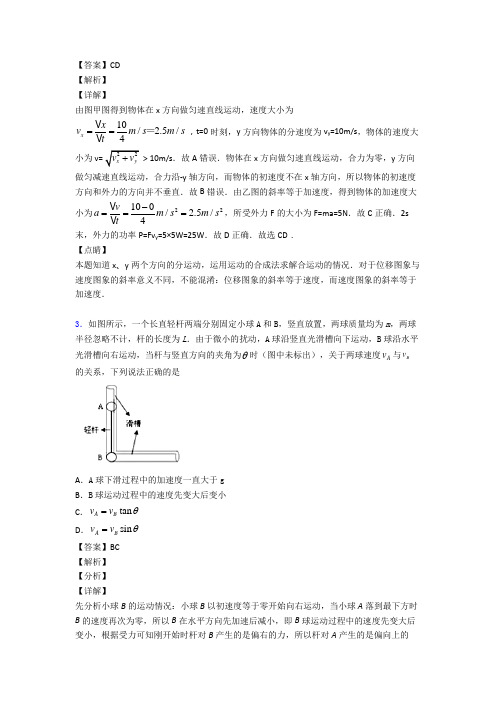

2．质量为2kg 的物体(可视为质点)在水平外力F 的作用下,从t=0开始在平面直角坐标系xOy(未画出)所决定的光滑水平面内运动．运动过程中,x 方向的x-t 图象如图甲所示,y 方向的v-t 图象如图乙所示．则下列说法正确的是（ ）A ．t=0时刻，物体的速度大小为10m/sB ．物体初速度方向与外力F 的方向垂直C ．物体所受外力F 的大小为5ND ．2s 末，外力F 的功率大小为25W【答案】CD【解析】【详解】由图甲图得到物体在x 方向做匀速直线运动，速度大小为10/ 2.5/4x x v m s m s t ==V V ＝，t=0时刻，y 方向物体的分速度为v y =10m/s ，物体的速度大小为v=22 x yv v +＞10m/s ．故A 错误．物体在x 方向做匀速直线运动，合力为零，y 方向做匀减速直线运动，合力沿-y 轴方向，而物体的初速度不在x 轴方向，所以物体的初速度方向和外力的方向并不垂直．故B 错误．由乙图的斜率等于加速度，得到物体的加速度大小为22100/ 2.5/4v a m s m s t -===V V ，所受外力F 的大小为F=ma=5N ．故C 正确．2s 末，外力的功率P=Fv y =5×5W=25W ．故D 正确．故选CD ．【点睛】 本题知道x 、y 两个方向的分运动，运用运动的合成法求解合运动的情况．对于位移图象与速度图象的斜率意义不同，不能混淆：位移图象的斜率等于速度，而速度图象的斜率等于加速度．3．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ=【答案】BC【解析】【分析】【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D 错误；4．如图所示，水平光滑长杆上套有一物块Q ，跨过悬挂于O 点的轻小光滑圆环的细线一端连接Q ，另一端悬挂一物块P ．设细线的左边部分与水平方向的夹角为θ，初始时θ很小．现将P 、Q 由静止同时释放，在物块P 下落过程中，下列说法正确的有A ．当θ＝60°时，P 、Q 的速度之比是1:2B ．当θ＝90°时，Q 的速度最大C ．物块P 一直处于失重状态D ．绳对Q 的拉力始终大于P 的重力【答案】AB【解析】【详解】A 、由题可知，P 、Q 用同一根绳连接，则Q 沿绳子方向的速度与P 的速度相等，则当60θ=︒时，Q 的速度cos 60Q P v v ︒=解得：:1:2P Q v v =故A 正确；B 、P 的机械能最小时，即为Q 到达O 点正下方时，此时Q 的速度最大，即当90θ=︒时，Q 的速度最大，故B 正确；C 、θ角逐渐增大到90o 的过程中，Q 的速度一直增大，P 的速度先增大后减小，所以P 是先失重后超重，故C 错误；D 、因为P 是先失重后超重，因此绳对Q 的拉力会等于P 的重力，故D 错误。
高考物理图示法图像法解决物理试题解题技巧讲解及练习题

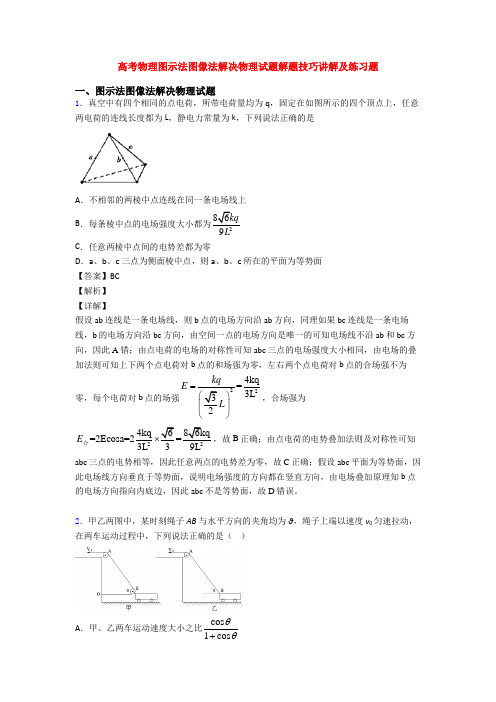

高考物理图示法图像法解决物理试题解题技巧讲解及练习题一、图示法图像法解决物理试题1．真空中有四个相同的点电荷，所带电荷量均为q，固定在如图所示的四个顶点上，任意两电荷的连线长度都为L，静电力常量为k，下列说法正确的是A．不相邻的两棱中点连线在同一条电场线上B．每条棱中点的电场强度大小都为86kqC．任意两棱中点间的电势差都为零D．a、b、c三点为侧面棱中点，则a、b、c所在的平面为等势面【答案】BC【解析】【详解】假设ab连线是一条电场线，则b点的电场方向沿ab方向，同理如果bc连线是一条电场线，b的电场方向沿bc方向，由空间一点的电场方向是唯一的可知电场线不沿ab和bc方向，因此A错；由点电荷的电场的对称性可知abc三点的电场强度大小相同，由电场的叠加法则可知上下两个点电荷对b点的和场强为零，左右两个点电荷对b点的合场强不为零，每个电荷对b点的场强224kq=3L3kqEL=⎛⎫⎪⎝⎭，合场强为24kq686kq=2Ecosa=2=3LE⨯合，故B正确；由点电荷的电势叠加法则及对称性可知abc三点的电势相等，因此任意两点的电势差为零，故C正确；假设abc平面为等势面，因此电场线方向垂直于等势面，说明电场强度的方向都在竖直方向，由电场叠加原理知b点的电场方向指向内底边，因此abc不是等势面，故D错误。
2．甲乙两图中，某时刻绳子AB与水平方向的夹角均为θ，绳子上端以速度v0匀速拉动，在两车运动过程中，下列说法正确的是（）A．甲、乙两车运动速度大小之比cos1cosθθ+B ．甲车运动速度大小为0cos v θC ．相同时间t ∆内乙车速度增量大于甲车速度增量D ．此刻若将速度v 0改成拉力F ，则两车加速度大小之比1:1【答案】AC【解析】【详解】ABC ．由甲图可知，甲车的速度011cos v v θ=+ 乙车的速度 02cos v v θ=所以，甲、乙两车运动速度大小之比cos 11cos θθ<+，相同时间t ∆内乙车速度增量大于甲车速度增量．故AC 正确，B 错误； D ．改成拉力F ，甲车所绳子合力沿两绳子夹角的角平分线上，汽车甲的合力大小为22cos 2F θ，汽车乙的合力大小为cos F θ，因此合力不相等，加速度不相等，故D 错误．3．物块B 套在倾斜杆上，并用轻绳绕过定滑轮与物块A 相连（定滑轮体积大小可忽略），今使物块B 沿杆由点M 匀速下滑到N 点，运动中连接A 、B 的轻绳始终保持绷紧状态，在下滑过程中，下列说法正确的是（ ）A ．物块A 的速率先变大后变小B ．物块A 的速率先变小后变大C ．物块A 始终处于超重状态D ．物块A 先处于失重状态，后处于超重状态【答案】BC【解析】【分析】【详解】AB ．将B 的速度分解为沿绳子方向和垂直于绳子方向，如图，根据平行四边形定则，沿绳子方向的速度为A B v v cos θ=可知θ在增大到90°的过程中，A 的速度方向向下，且逐渐减小；由图可知，当B 到达P 点时，B 与滑轮之间的距离最短，θ=90°，A 的速度等于0，随后A 向上运动，且速度增大；所以在B 沿杆由点M 匀速下滑到N 点的过程中，A 的速度先向下减小，然后向上增大，故A 错误，B 正确；CD ．物体A 向下做减速运动和向上做加速运动的过程中，加速度的方向都向上，所以A 始终处于超重状态．故C 正确，D 错误；故选BC ．【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度，以及知道除超重状态时物体的加速度的方向向上，失重状态时加速度的方向向下即可．4．如图所示，有一光滑轨道ABC ，AB 部分为半径为R 的14圆弧，BC 部分水平，质量均为m 的小球a 、b 固定在各直轻杆的两端，轻杆长为R ，小球可视为质点。
高考物理图像法解决物理试题技巧和方法完整版及练习题含解析
高考物理图像法解决物理试题技巧和方法完整版及练习题含解析一、图像法解决物理试题1．一个质量为0.5kg 的物体，从静止开始做直线运动，物体所受合外力F 随时间t 变化的图象如图所示，则在时刻t =8s 时，物体的速度为（ ）A ．2m/sB ．8m/sC ．16m/sD ．42m/s【答案】C 【解析】 【分析】 【详解】F t -图像的面积表示冲量，在上方为正，在下方为负，故根据动量定理可得11122212222210222mv ⨯+⨯⨯-⨯⨯+⨯+⨯⨯=-，解得第8s 末的速度为16/v m s =，C 正确． 【点睛】F-t 图像的面积是解决本题的关键，在物理中，从图像角度研究问题，需要注意图像的斜率，截图，面积等表示的含义．2．如图所示，分别为汽车甲的位移-时间图象和汽车乙的速度-时间图象，则( )A ．甲的加速度大小为25/m sB ．乙的加速度大小为25/m sC ．甲在4s 内的位移大小为40 mD ．乙在4 s 内的位移大小为20 m【答案】B 【解析】A 、在x t -图象中，斜率表示速度，由图象可知：甲做匀速直线运动，加速度为0，故A 错误；B 、在速度-时间图象中，斜率表示加速度，乙的加速度大小为 a 2220/5/4v a m s m s t ===，故B 正确；C 、甲在4s 内的位移大小为20020x m m =-=，故C 错误；D 、由v t -图象与时间轴围成的面积表示位移可知：乙在4s 内的位移大小为204402x m m ⨯==，故D 错误． 点睛：本题的关键要明确x t -图象与v t -图象的区别，知道v-t 图象的斜率表示加速度，x t -图象的斜率表示速度，两种图象不能混淆．3．甲、乙两车在公路上沿同一方向做直线运动，它们的v －t 图象如图3所示．两图象在t ＝t 1时相交于P 点，P 在横轴上的投影为Q ，△OPQ 的面积为S .在t ＝0时刻，乙车在甲车前面，相距为d .已知此后两车相遇两次，且第一次相遇的时刻为t ′，则下面四组t ′和d 的组合可能的是 ( )A ．t ′＝t 1，d ＝SB ．t ′＝12t 1，d ＝14S C ．t ′＝12t 1，d ＝12S D ．t ′＝12t 1，d ＝34S 【答案】D 【解析】 【分析】 【详解】在t 1时刻如果甲车没有追上乙车，以后就不可能追上了，故t ′<t 1，故A 错误；从图象中甲、乙与坐标轴所围的面积即对应的位移看，甲在t 1时间内运动的位移比乙的多S ，当t ′＝0.5t 1时，甲的面积比乙的面积多出34S ，即相距d ＝34S ，故D 正确，BC 错误．4．A 、B 两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A ．A 、B 两物体运动方向一定相反 B ．开头4s 内A 、B 两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同 【答案】D 【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．5．从同一地点同时开始沿同一方向做直线运动的两个物体Ⅰ、Ⅱ的速度图象如图所示．在00~t 时间内，下列说法中正确的是（ ）A ．Ⅰ、Ⅱ两个物体所受的合外力都在不断减小B ．Ⅰ物体所受的合外力不断增大，Ⅱ物体所受的合外力不断减小C ．Ⅰ物体的位移不断增大，Ⅱ物体的位移不断减小D ．Ⅰ、Ⅱ两个物体的平均速度大小都是122v v + 【答案】A 【解析】 【详解】AB ．速度-时间图象上某点的切线的斜率表示该点对应时刻的加速度大小，故物体Ⅰ做加速度不断减小的加速运动，物体Ⅱ做加速度不断减小的减速运动，故A 正确，B 错误； C ．图线与时间轴包围的面积表示对应时间内的位移大小，由图象可知：随着时间的推移，Ⅰ、Ⅱ的速度图象与时间轴围城的面积不断变大，故位移不断变大，故C 错误； D ．图线与时间轴包围的面积表示对应时间内的位移大小，如果物体的速度从2v 均匀减小到1v ，或从1v 均匀增加到2v ，物体的位移就等于图中梯形的面积，平均速度就等于12 2v v +，故Ⅰ的平均速度大于12 2v v +，Ⅱ的平均速度小于12 2v v +，故D 错误；【点睛】本题关键是根据速度时间图象得到两物体的运动规律，然后根据平均速度的定义和图线与时间轴包围的面积表示对应时间内的位移大小分析处理．6．如图所示，是一质量为m=2kg的物体，从t=0时开始做直线运动的v-t图线那么，下列选项中正确的是（）A．在0~6内，物体离出发点最远为30mB．在0~6内，物体经过的位移为40mC．在0~4内，物体的动量变化为20kg·m/sD．在第4~6内，物体所受的合外力的冲量为－20N·s【答案】C【解析】【详解】A. 前5s内质点一直沿正方向运动，后1s内沿负方向运动，所以在5s末质点离出发点最远，最远距离为S=m=35m.故A错误；B. 根据v-t图像的面积等于物体的位移，在0~6内，物体经过的位移为x=m-m=30m，故B错误；C. 在0~4内，物体的动量变化为△p=mv-0=2×10-0kg·m/s=20 kg·m/s，故C正确；D. 根据动量定理，在第4~6内，物体所受的合外力的冲量等于动量的变化量为I=－2×10-2×10 kg·m/s =-40 kg·m/s =-40N·s.故D错误。
高中物理图示法图像法解决物理试题常见题型及答题技巧及练习题
高中物理图示法图像法解决物理试题常见题型及答题技巧及练习题一、图示法图像法解决物理试题1．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。
下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同【答案】BC【解析】A、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。
由于b、c、d、e各点到该平面与两个点电荷的连线的交点O的距离是相等的，结合该电场的特点可知，b、c、d、e各点的场强大小也相等。
由以上的分析可知，b、c、d、e各点的电势相等，电场强度大小相等，方向相同。
故A、D错误；故选BC。
【点睛】解决本题的关键要掌握等量异种电荷的电场线和等势面的分布情况，知道场强是矢量，只有大小和方向都相同时，场强才相同，同时掌握好电场强度的叠加方法。
2．如图所示，半径为R的硬橡胶圆环，其上带有均匀分布的负电荷，总电荷量为Q，若在圆环上切去一小段l(l远小于R)，则圆心O处产生的电场方向和场强大小应为( )A．方向指向AB B．方向背离ABC．场强大小为 D．场强大小为【答案】BD【解析】【详解】AB 段的电量,则AB 段在O 点产生的电场强度为：,方向指向AB ，所以剩余部分在O 点产生的场强大小等于,方向背离AB ．故B,D 正确;A,C 错误.故选BD.【点睛】解决本题的关键掌握点电荷的场强公式，以及知道AB 段与剩余部分在O 点产生的场强大小相等，方向相反．3．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ= 【答案】BC 【解析】 【分析】 【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D 错误；4．如图所示，水平光滑长杆上套有一物块Q ，跨过悬挂于O 点的轻小光滑圆环的细线一端连接Q ，另一端悬挂一物块P ．设细线的左边部分与水平方向的夹角为θ，初始时θ很小．现将P 、Q 由静止同时释放，在物块P 下落过程中，下列说法正确的有A ．当θ＝60°时，P 、Q 的速度之比是1:2B ．当θ＝90°时，Q 的速度最大C ．物块P 一直处于失重状态D ．绳对Q 的拉力始终大于P 的重力 【答案】AB 【解析】 【详解】A 、由题可知，P 、Q 用同一根绳连接，则Q 沿绳子方向的速度与P 的速度相等，则当60θ=︒时，Q 的速度cos 60Q P v v ︒=解得：:1:2P Q v v =故A 正确；B 、P 的机械能最小时，即为Q 到达O 点正下方时，此时Q 的速度最大，即当90θ=︒时，Q 的速度最大，故B 正确；C 、θ角逐渐增大到90的过程中，Q 的速度一直增大，P 的速度先增大后减小，所以P 是先失重后超重，故C 错误；D 、因为P 是先失重后超重，因此绳对Q 的拉力会等于P 的重力，故D 错误。
高考物理图示法图像法解决物理试题提高训练及解析
高考物理图示法图像法解决物理试题提高训练及解析一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。
现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。
橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。
B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。
C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。
D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。
则选AC。
【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。
2．如图所示，滑块A、B的质量均为m,A套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A、B通过铰链用长度为L的刚性轻杆(初始时轻杆与平面成30°)连接，A、B从静止释放，B开始沿水平面向右运动，不计一切摩擦，滑块A、B视为质点，在运动的过程中，下列说法中正确的是（）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122AmgLmv +='，解得：()12A v gL ='+，C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A的速度为0.3．如图所示，质量为m 的小物体用不可伸长的轻细线悬挂在天花板上，处于静止状态.现对处于静止状态的物体施加一个大小为F 、与竖直方向夹角为θ的斜向上恒定拉力，平衡时细线与竖直方向的夹角为60o ；保持拉力大小和方向不变，仅将小物体的质量增为2m ，再次平衡时，细线与竖直方向的夹角为30o ，重力加速度为g ，则( )A ．F mg =B ．3F mg =C ．30θ=oD ．60θ=o【答案】AD 【解析】 【分析】 【详解】以物体为研究对象，设平衡时绳子与竖直方向的夹角为α，受力情况如图所示：当物体重力为mg 时，α=60°，根据正弦定理可得sin 60sin(18060)F mgθ=︒︒-︒-，即sin 60sin(120)F mgθ=︒︒-，当物体的重力为2mg 时，α=30°，根据正弦定理可得：sin 30sin(18030)F mg θ=︒︒-︒-，即sin 30sin(150)F mgθ=︒︒-，联立解得：θ=60°，F =mg ；所以A 、D 正确，B 、C 错误．故选AD ． 【点睛】本题主要是考查了共点力的平衡问题，解答此类问题的一般步骤是：确定研究对象、进行受力分析、利用平行四边形法则进行力的合成或者是正交分解法进行力的分解，然后在坐标轴上建立平衡方程进行解答．4．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。
高考物理图示法图像法解决物理试题常见题型及答题技巧及练习题
高考物理图示法图像法解决物理试题常见题型及答题技巧及练习题一、图示法图像法解决物理试题1．物块B 套在倾斜杆上，并用轻绳绕过定滑轮与物块A 相连（定滑轮体积大小可忽略），今使物块B 沿杆由点M 匀速下滑到N 点，运动中连接A 、B 的轻绳始终保持绷紧状态，在下滑过程中，下列说法正确的是（ ）A ．物块A 的速率先变大后变小B ．物块A 的速率先变小后变大C ．物块A 始终处于超重状态D ．物块A 先处于失重状态，后处于超重状态 【答案】BC 【解析】 【分析】 【详解】AB ．将B 的速度分解为沿绳子方向和垂直于绳子方向，如图，根据平行四边形定则，沿绳子方向的速度为A B v v cos θ=可知θ在增大到90°的过程中，A 的速度方向向下，且逐渐减小；由图可知，当B 到达P 点时，B 与滑轮之间的距离最短，θ=90°，A 的速度等于0，随后A 向上运动，且速度增大；所以在B 沿杆由点M 匀速下滑到N 点的过程中，A 的速度先向下减小，然后向上增大，故A 错误，B 正确；CD ．物体A 向下做减速运动和向上做加速运动的过程中，加速度的方向都向上，所以A 始终处于超重状态．故C 正确，D 错误； 故选BC ． 【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度，以及知道除超重状态时物体的加速度的方向向上，失重状态时加速度的方向向下即可．2．如图所示，在距水平地面高为0.4m 处，水平固定一根长直光滑杆，在杆上P 点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P 点的右边，杆上套有一质量m=2kg 的滑块A ．半径R ＝0.3m 的光滑半圆形细轨道竖直地固定在地面上，其圆心O 在P 点的正下方，在轨道上套有一质量也为m=2kg 的小球B ．用一条不可伸长的柔软细绳，通过定滑轮将A 、B 连接起来．杆和半圆形轨道在同一竖直面内，A 、B 均可看作质点，且不计滑轮大小的影响．现给滑块A 一个水平向右的恒力F ＝50N （取g=10m/s 2）．则（ ）A ．把小球B 从地面拉到P 的正下方时力F 做功为20J B ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J 【答案】ACD 【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+-= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=7 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确 本题选ACD3．如图所示，在M 、N 两点分别固定点电荷+Q 1、－Q 2，且Q 1>Q 2，在MN 连线上有A 、B 两点，在MN 连线的中垂线上有C 、D 两点．某电荷q 从A 点由静止释放，仅在静电力的作用下经O 点向B 点运动，电荷q 在O 、B 两点的动能分别为E KO 、E KB ，电势能分别为E pO 、E pB ，电场中C 、D 两点的场强大小分别为E C 、E D ，电势分别为C D ϕϕ、，则下列说法正确的是（ ）A ．E KO 一定小于E KB B ．E pO 一定小于E pBC ．E C 一定大于ED D ．C ϕ一定小于D ϕ【答案】AC 【解析】 【分析】 【详解】AB ．电荷q 从A 点由静止释放，仅在静电力的作用下经O 点向B 点运动，说明静电力方向向右，静电力对电荷做正功，所以电荷动能增加，电势能减小，故A 项正确，B 项错误；C ．据2QE kr =和正点荷产生电场方向由正电荷向外，负电荷产生的电场指向负电荷可得CD 两点场强如图两电荷在C 处产生的场强大，夹角小，据平行四边形定则可得E C 一定大于E D ，故C 项正确；D ．由C 的分析可知MN 连线的中垂线上半部分各点的场强方向向右上方，据等势线与电场线垂直，顺着电场线电势降低，可得C ϕ一定大于D ϕ，故D 项错误。
高考物理图示法图像法解决物理试题常见题型及答题技巧及练习题
高考物理图示法图像法解决物理试题常见题型及答题技巧及练习题一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。
电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。
将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。
则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小 【答案】AB 【解析】 【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q kk =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。
2．如图所示，将质量为m 的小球用橡皮筋悬挂在竖直墙的O 点，小球静止在M 点，N 为O 点正下方一点，ON 间的距离等于橡皮筋原长，在N 点固定一铁钉，铁钉位于橡皮筋右侧。
现对小球施加拉力F ，使小球沿以MN 为直径的圆弧缓慢向N 运动，P 为圆弧上的点，角PNM 为60°。
橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g ，则A ．在P 点橡皮筋弹力大小为B ．在P 点时拉力F 大小为C ．小球在M 向N 运动的过程中拉力F 的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理高考物理图像法解决物理试题各地方试卷集合汇编 一、图像法解决物理试题 1．甲乙两车在一平直道路上同向运动，其v﹣t图象如图所示，图中△OPQ和△OQT的面积分别为s1和s2（s1＜s2）．初始时，甲车在乙车前方s0处．下列判断错误的是（ ）
A．若s0＝s1+s2，两车不会相遇 B．若s0＜s1，两车相遇2次
C．若s0＝s1，两车相遇1次 D．若s0＝s2，两车相遇1次
【答案】D 【解析】 【分析】 【详解】 由图线可知：在T时间内，甲车前进了s2，乙车前进了s1+s2；在t=T时，两车速度相同，若s0=s1+s2，则s0＞s1，两车不会相遇，故A正确；若s0+s2＜s1+s2，即s0＜s1，在T时刻之前，乙车会超过甲车，但甲车速度增加的快，所以甲车还会超过乙车，则两车会相遇2次，故B正确；若s0=s1，则s0+s2=s1+s2，即两车只能相遇一次，故C正确．若s0=s2，由于s1＜s2，则s1＜s0，两车不会相遇，故D错误；本题选错误的，故选D.
2．甲、乙两车在一平直公路上从同一地点沿同一方向沿直线运动，它们的v-t图像如图所示。下列判断不正确的是
A．乙车启动时，甲车在其前方50m处
B．乙车超过甲车后，两车不会再相遇
C．乙车启动10s后正好追上甲车
D．运动过程中，乙车落后甲车的最大距离为75m 【答案】C 【解析】 【详解】 A、根据速度图线与时间轴包围的面积表示位移，可知乙在10ts时启动，此时甲的位移
为11010502xmm，即甲车在乙前方50m处，故选项A正确； B、乙车超过甲车后，由于乙的速度大，所以不可能再相遇，故选项B正确；
C、由于两车从同一地点沿同一方向沿直线运动，当位移相等时两车才相遇，由图可知，乙车启动10s后位移小于甲的位移，还没有追上甲，故选项C错误； D、当两车的速度相等时相遇最远，最大距离为：
11515101057522maxSmmm，故选项D正确；
不正确的是选选项C。
3．甲、乙两车在公路上沿同一方向做直线运动，它们的v－t图象如图3所示．两图象在t＝t1时相交于P点，P在横轴上的投影为Q，△OPQ的面积为S.在t＝0时刻，乙车在甲车前面，相距为d.已知此后两车相遇两次，且第一次相遇的时刻为t′，则下面四组t′和d的组合可能的是 ( )
A．t′＝t1，d＝S B．t′＝12t1，d＝14S C．t′＝12t1，d＝12S D．t′＝12t1，d＝34S 【答案】D 【解析】 【分析】 【详解】 在t1时刻如果甲车没有追上乙车，以后就不可能追上了，故t′甲、乙与坐标轴所围的面积即对应的位移看，甲在t1时间内运动的位移比乙的多S，当t′
＝0.5t1时，甲的面积比乙的面积多出34S，即相距d＝34S，故D正确，BC错误．
4．a、b两车在相部的两平行直车道上同向行驶，其v-t图象如图所示．已知t＝1s时两车
并排行驶，不考虑两车道间的距离，则
A．t＝0时，b车在a车后
B．t＝2s时，a、b两车相距2.5m C．t＝4s时，a、b两车并排行驶
D．a、b两车两次并排行驶的位置间距为40m 【答案】B 【解析】 【详解】 A．由图象可知，0-1s内a车的位移为
xa=10×1m=10m；
b车的位移为
xb=12×5×1m=2.5m 两车在t=1s时并排行驶，所以在t=0时，b车在a车前7.5m，故A错误． C．根据“面积”表示位移，由几何知识可知，1-3s内a、b两车通过的位移相等，而两车在
t=1s时并排行驶，所以两车在t=3s时也并排行驶，故C错误．
B．1s到2s，两车的位移之差为：
151m=2.5m2x
则t＝2s时，a、b两车相距2.5m，选项B正确； D．102m=20mx ，即a、b两车两次并排行驶的位置之间沿公路方向的距离为
20m，故D错误．
故选B． 【点睛】 本题是速度--时间图象的应用，要明确斜率的含义，知道在速度--时间图象中图象与坐标轴围成的面积的含义，同时要把握相遇的条件，如位移关系．
5．质量为2kg的物体在水平面内做曲线运动，已知x方向的位移-时间图像和y方向的速度-时间图像分别如图甲、乙所示。下列说法正确的是
A．质点初速度的方向与合外力方向垂直
B．3s末质点速度大小为10m/s C．质点的初速度大小为6m/ s D．质点所受的合外力大小为2N 【答案】A 【解析】 【详解】
AC、由图甲可知，质点在x方向上的初速度为124m/s3xv，沿x方向的加速度为0；y方向上的初速度为0，加速度：22m/sms632/avt，可知质点的初速度沿x方
向，大小为4m/s，而加速度沿y方向，根据牛顿第二定律可知，质点受到的合外力的方向沿y方向，与初速度的方向垂直，A正确C错误； B、质点在x轴方向做速度为4m/s的匀速直线运动，在y轴方向上做初速度为零的匀加速
直线运动，质点的加速度方向沿y轴方向，3s末沿y方向的分速度为6m/s，所以3s末质
点的速度：2222364213m/sxyvvv，B错误； D、根据牛顿第二定律可知，质点受到的合外力：F=ma=2×2=4N，D错误．
6．如图所示，水平传送带以v0速度向右匀速运动，在传送带的右侧固定一弹性档杆，在t=0时刻,将工件轻轻放在传送带的左端，当工件运动到弹性档杆所在的位置时与档杆发生
碰撞，已知碰撞时间极短，不计碰撞过程的能量损失.则从工件开始运动到与挡杆第二次碰撞前的运动过程中，工件运动的v-t图象下列可能的是
A． B．
C．
D．
【答案】C 【解析】 【详解】 工件与弹性挡杆发生碰撞后，其速度的方向发生改变，应取负值．故A错误，B错误；工件与弹性挡杆发生碰撞前的加速过程中和工件与弹性挡杆碰撞后的减速过程中所受滑动摩擦力不变，所以两过程中加速不变，故C正确，D错误，故选C. 7．一质量为2kg的物体静止在水平桌而上，在水平拉力F的作用下，沿水平方向运动2s后撒去外力，其v﹣t图象如图所示，下列说法正确的是（ ）
A．在0～6s内，物体的位移大小为12m B．在2～6s内，物体的加速度大小为0.5m/s2 C．在0﹣6s内，摩擦力做的功为﹣8J D．在0～6s内，摩擦力做的功为﹣4J 【答案】B 【解析】 【详解】 A、根据速度时间图线围成的面积表示位移大小，在0～6s内，物体的位移大小为
126m6m2x，故选项A错误；
B、在2～6s内，物体的加速度大小为2Δ0.5m/sΔvat，故选项B正确；
CD、根据牛顿第二定律得阻力为20.5N1Nfma，在0～6s内，摩擦力做功为
16J6JfWfx，故选项C、D错误．
8．有四个运动的物体A、B、C、D，物体A、B运动的x—t图像如图①所示；物体C、D从同一地点沿同一方向运动的v—t图像如图②所示．根据图像做出的以下判断中正确的是( )
A．物体A和B均做匀加速直线运动，且A的加速度比B更大
B．在0～3s的时间内，物体A运动的位移为10m C．t=3s时，物体C追上物体D D．t=3s时，物体C与物体D之间有最大间距
【答案】D 【解析】 【详解】 A.由甲图看出：物体A和B位移图象都是倾斜的直线，斜率都不变，速度都不变，说明两
物体都做匀速直线运动，A图线的斜率大于B图线的斜率，A的速度比B更大；故A错误. B.由甲图看出：在0-3s的时间内，物体B运动的位移为△s=10m=0=10m，A的位移大于
10m；故B错误. C.由乙图看出：t=3s时，D图线所围“面积”大于C图线所围“面积”，说明D的位移大于的位
移，而两物体从同一地点开始运动的，所以物体C还没有追上物体D；故C错误. D.由乙图看出：前3s内，D的速度较大，DC间距离增大，3s后C的速度较大，两者距离
减小，t=3s时，物体C与物体D之间有最大间距；故D正确.
9．质量m=1kg的物体静止放在粗糙水平地面上。现对物体施加一个随位移变化的水平外力F时物体在水平面上运动。已知物体与地面间的滑动摩擦力与最大静摩擦力相等。若F-x图象如图所示。且4～5m内物体匀速运动。x=7m时撤去外力，取g=10m/s2，则下列有关描述正确的是（ ）
A．物体与地面间的动摩擦因数为0.1 B．撤去外力时物体的速度为2m/s C．x=3m时物体的速度最大
D．撤去外力后物体还能在水平面上滑行3s 【答案】B 【解析】 【详解】 A. 由图象知4~5m内外力恒定，又物体匀速运动，由
Fmg
知动摩擦因数为0.3，故A不符合题意； B. 前7m内外力和阻力共同作用，物体做变速运动，且F−x图围成的面积表示外力所做的
功，由动能定理
23535313131237J2222mv
解得2m/sv，故B符合题意； C. 由图知前3m内物体做加速度逐渐增大的加速运动，3~4m内做加速度逐渐减小的加速运
动，匀速运动时速度最大，故C不符合题意； D. 撤去外力后物体匀减速停下，由动量定理有
mvmgt
解得2s3t，故D不符合题意。
