理光维修程序
理光复印机维修指南
随着复印机在办公室中的普及，越来越多的单位拥有了自己的复印机，但复印机的维修却比其它办公室设备的维修更多困难。
其一便是代码包括各种调整代码与报修代码，现以理光FT4015为例，介绍一下常见的报修代码。
首先说一下如何进入SP方式：节能键+“1”+“0”+“7”+“C”C键应保持3秒以上。
维修代码E11－－曝光灯出错。
－定义－曝光灯亮时，反馈信号高于4.2V达1秒。
曝光灯关断时，反馈信号高于1.0V达1秒。
－原因－双向可控硅短路。
曝光灯电路开路。
热保险断开。
代码E12－－曝光灯出错。
－定义－曝光灯亮时，反馈信号低于0.5V达1秒。
曝光灯持续点亮状态长达25秒。
－原因－交流驱动/直流电源板故障。
主控板故障。
电源板故障。
代码E13－－零交叉信号出错。
－定义－2秒内CPU没有收到零交信号，或零交信号之间的间隔超过2秒。
－原因－主控板故障。
交流驱动/直流电源板故障。
零交信号线断开。
主控板上的CN101接点或交流/直流电源板上的CN207接点没有正确连接。
代码E14－－零交叉信号出错2。
－定义－检测到的电流不为50HZ或者60HZ。
－原因－主控板故障。
交流/直流电源板故障。
零交信号线断开。
主控板上CNN101接点或交流/直流电源板上的CN207未正确连接。
电源线不牢固。
★对于初期生产的机器的补救方式：关机重开。
代码E21－－扫描架原位出错1。
－定义－总开关接通后10秒内扫描架原位传感器的输出保持在低电平（截止状态），或是复印过程中扫描架返回后，其输出保持在低电平（截止状态）。
－原因－原位传感器失灵。
扫描电机失灵。
主控板故障。
交流驱动/直流电源板故障。
扫描架驱动电路失灵。
代码E22－－扫描架原位出错2。
－定义－总开关接通后4秒内扫描架原位传感器的输出保持在高电平（导通状态），或是扫描架起动后0.3秒内其输出电平保持在高电平（导通状态）－原因－原位传感器失灵。
扫描架驱动电机失灵。
主控板故障。
交流驱动/直流电源板故障。
理光MP9000 、Pro 1357EX 维修手册
• 空转轮。 空转轮的材料也会变为聚氨酯，以防轮子向打印的纸张转印条纹。 双面单元 • 传送轮。 传送轮的颜色由黑色变为灰色，以防在打印件上留下脏污图像和轮子轨迹。 • 驱动轮、空转轮。 聚氨酯材料用于其中一些驱动轮和空转轮，以防纸张潮湿和高温导致 轮子膨胀。 （之前机器中的膨胀轮子冷却之后不会恢复为正常尺寸。） • 导板。 聚酯片覆盖了导板的整个表面以改善纸张传送。 控制 • 线速度。 为了改善大尺寸纸张的 PPM，通过缩短纸张之间的间隙，送入较大尺寸时线速 度已得以提高。
• 之前机器的清洁网单元可在新机器中安装，但产量更低。 若在 D059 中安装了 D101 清洁网，产量将为 650K 而非 750 K。若在 D101 中安装了 D059 清洁网单元，使用 寿命将从 24 m 延长到 27 m，但 D059 清洁网单元更昂贵。 • 清洁网单元的批号有所不同。 （D101： 绿色，D059： 黑色） • 已安装单元的批号可在 D059 而非 D101 单元上看到。 • 定影导板。 为了改善纸张传送，定影导板的形状有所变化（具有更凸形状），插槽（纸 张进入定影单元）的形状亦有所变化。 • 新防静电毛刷。 增加了防静电毛刷。 此新毛刷可释放压辊的静电，以减少静态偏差导致 的黑斑和其它问题。 纸张输出 • 传送导板。 去除了传送导板上的条带。 （此条带刮伤铜版纸并导致打印件变色，因此将 其去除。） • 更好地冷却。 为了防止露水形成，已将传送导板穿孔并增加了风扇。 • 传送轮、皮带。 传送轮和皮带的材料由黑色变为灰色。 这样可防止在打印纸张上留下脏 污图像和轮子轨迹。 • 驱动轮。 聚氨酯用于其中一些驱动轮，以防纸张潮湿和高温导致轮子膨胀。 （之前机器 中的膨胀轮子冷却之后不会恢复为正常尺寸。） 7
1. 拆卸或组装机器及外围设备的部件之前，确保已拔下插头。 2. 插头应靠近机器，且易于使用。 3. 请注意，即使主电源开关关闭，机器和纸盘单元的某些部件仍带有电压。 4. 主开关开启时，在外部盖板关闭或打开的情况下若要执行任何调整或运行检查，双手应 远离电气或机械驱动的部件。 5. 机器完成预热期（[启动]键开始闪烁红色和绿色）之前若按下[启动]键，双手应远离机械 和电气部件，因为预热期一旦完成，机器即开始复印。 6. 机器运行期间，定影单元的内部及金属部件变得极热。 注意避免用手触碰此类部件。 7. 务必将电源线直接连接至墙壁插座。 切勿使用延长线。 8. 检查电源线是否损坏。 切勿切割电源线或尝试以任何方式改装。 9. 保持机器远离灰尘和高湿场所。 切勿将机器暴露于腐蚀气体。 10. 切勿在机器周围使用易燃气体或气溶胶。 11. 切勿用湿手操作电源线或插头。
理光复印机Aficio1015-1018维修模式（SP模式）
理光复印机Aficio1015-1018维修模式（SP模式）理光复印机Aficio 1015/1018 维修模式（SP模式）理光 1015/1018 维修代码故障代码一：如何进入 SP 模式按以下次序按动面键C → 1 → 0 → 7 → C ，保持按C/ ◇键 3 秒以上；SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER按你需要选定模式号码。
二：如何退出 SP 模式按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止三：从 SP 模式进入复印模式按COPY 键，选择适当的复印模式，并试复印品；要返回SP 模式，按 C 键。
四：如何选择程序号用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。
要返回到下一个更高级别，按 C 。
五：对 SP 模式输入一个数值或设定值首先进入所要的程序号；使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或OK 键盘。
六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后 TD 传感器初始化SP模式代码： SP2-214；装新机最后要用 SP7-825 初始化电气总计数器；如何清除 PM 计数：进入 SP7-804，同时按原稿类型键和 OK 或R/# 键来复位计数器，成功则显示“执行完成”；要测试、制做纯黑打印品，使用 SP5-902；用手送纸复印的复印件不完整，如何解决？先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选A4 尺寸，复印机一张，如果好，手送传感器坏。
怎么调节定影辊压力?在手送纸盘上放置 OHP 纸，进入 SP1-109 ，按 COPY 键，机器把纸送到定影部分停留 20 秒，然后把它排出，检查排出的 OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力。
理光打印机维修
一：如何进入S P模式按以下次序按动面键 C → 1 → 0 → 7 → C ，保持按 C/ ◇键 3 秒以上;SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER按你需要选定模式号码。
二：如何退出 SP 模式按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止三：从 SP 模式进入复印模式按 COPY 键，选择适当的复印模式，并试复印品;要返回 SP 模式，按 C 键。
四：如何选择程序号用数字键输入第一级别程序号码(或用右或左光标键改变号码)，并按 # 或OK 键用数字键输入第二级别程序号码(或用右或左光标键改变号码)，并按 # 或OK 键若选择第三级别程序号码(如果有)：选择第二级别，然后使用右或左光标键。
要返回到下一个更高级别，按 C 。
五：对 SP 模式输入一个数值或设定值首先进入所要的程序号;使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或 OK 键盘。
六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后 TD 传感器初始化SP模式代码： SP2-214;装新机最后要用 SP7-825 初始化电气总计数器;如何清除 PM 计数：进入 SP7-804，同时按原稿类型键和 OK 或 R/# 键来复位计数器，成功则显示“执行完成”;要测试、制做纯黑打印品，使用 SP5-902;用手送纸复印的复印件不完整，如何解决?先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选 A4 尺寸，复印机一张，如果好，手送传感器坏。
理光复印机常见的检修一、打印头清洁密闭装置的检修打印头清洁密闭装置是打印头的一个重要器件，特别是分离打印头的清洁密闭装置较为复杂。
整个装置安装在打印头运动滑轨的最左端，即打印头的保护位置或初始位置，该装置由刮片、擦拭器、带抽吸器的护罩三部分组成。
理光复印机维修管理守则

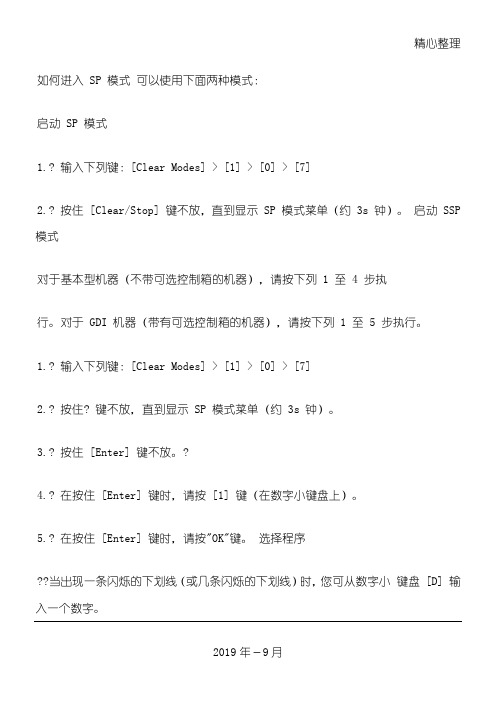

精心整理如何进入 SP 模式可以使用下面两种模式：启动 SP 模式1.? 输入下列键：[Clear Modes] > [1] > [0] > [7]2.? 按住 [Clear/Stop] 键不放，直到显示 SP 模式菜单（约 3s 钟）。
启动 SSP 模式对于基本型机器（不带可选控制箱的机器），请按下列 1 至 4 步执行。
对于 GDI 机器（带有可选控制箱的机器），请按下列 1 至 5 步执行。
1.? 输入下列键：[Clear Modes] > [1] > [0] > [7]2.? 按住? 键不放，直到显示 SP 模式菜单（约 3s 钟）。
3.? 按住 [Enter] 键不放。
?4.? 在按住 [Enter] 键时，请按 [1] 键（在数字小键盘上）。
5.? 在按住 [Enter] 键时，请按"OK"键。
选择程序??当出现一条闪烁的下划线（或几条闪烁的下划线）时，您可从数字小键盘 [D] 输入一个数字。
2019年－9月精心整理??当 "?/OK" [A] 标记显示在右上角时，您可通过按左箭头 [B] 或右键头[C] 来滚动菜单。
若要选中一个程序，请按“OK”键 [F]。
指定值1.? 在定位一个程序后，请按“OK”键。
闪烁的下划线（或几条闪烁的下划线）指示您可更改的值。
括弧中的值是菜单的默认值。
2.? 从数字小键盘输入所需的值。
若要在正值（＋）和负值（－）之间切换，请按[./*]（句号/星号）键。
3.? 若要使该值生效，请按“OK”键。
若要取消该值，请按取消键 [E]。
激活复印模式您可在 SP 模式正在运行时激活复印模式。
在您这样做时，复印机输出图像或图形，帮助您调整 SP 模式程序。
1.? 按“ ”键。
复印模式被激活。
2.? 指定复印设置，按“OK”键。
3.? 若要返回 SP 模式，请按“ ”键。
??您不能在复印模式激活时结束 SP 模式。
理光复印机维修跑粉之经验
I D检测鼓表面时,其中VSG测量鼓表面光的反射率,从而控制充电量的大小.VSP测量鼓表面图形的反射率,从而控制显影的电压大小.防止产生底灰.关键词：黑度平衡FT410适用机型:4418、4525、4215、4220故障表现：图像太深，图像白区有像雾一样的底灰，甚至出现刮片中漏粉，或显影部件侧飞粉等。
1、Vsg=4.0v左右Vads=2.5v左右Ac=400uA左右Vg=920vA(栅压)左右Vb(偏压)=400v左右调Vsg，用SP56调Vads，关于Ac、Vg、Vb取决高压板输出2、清洁刮板无变形，老化现象3、ID传感器工作正常，插头上的电路与插座接触良好4、OPC鼓无老化现象，光导体的充放电性能良好5、载体无老化现象，能使碳粉正常带电6、碳粉的黑度、颗粒大小、摩擦带电能力在正常范围内7、ADS传感器正常工作8、充电高压板正常，充电高压、删压、偏压在正常范围之内9、光路干净无严重污染10、SP62(60)参数：4525、4418为7，4215、4220、4422为5，偏大（Vsp/Vsg 1/8），只需将Vg电压顺时针略微调大到1000v左右（或将Vb调小到370v左右），达到将Vsp调小的目的，使补粉参数SP55变小（Vsp/Vsg 1/8），底灰会逐步减轻机器趋于正常；第一步：检查SP55的两个数据Vsp、Vsg。
（SP进入方法为按顺序按清除方式键第二步：清洁ID传感器（其位置在清洁刮片下面的鼓架上），以及复印机光路及纸路。
第三步：在不安装显影部件的状态下（有些机器会报U2故障代码，装上显影器也可），用SP54检查；其Vsg＜3.9,则需重新清洁ID传感器,并检查清洁刮板是否变形，变形则更换；若Vsg＞4.2,则调整至4.0～4.2之间。
第四步：在原稿玻璃上铺上5张以上A3白纸，调整SP56至2.5左右第五步：装好显影器后，复印任何稿件10张，再用SP55检查Vsp、vsg，若Vsp＜0.2,Vsg＞3.3时,则可正常使用,复印机部分状态可自动恢复正常。
理光复印机维修手册
如何进入SP 模式可以使用下面两种模式：启动SP 模式1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住[Clear/Stop] 键不放，直到显示SP 模式菜单（约3s 钟）。
启动SSP 模式对于基本型机器（不带可选控制箱的机器），请按下列 1 至4 步执行。
对于GDI 机器（带有可选控制箱的机器），请按下列 1 至5 步执行。
1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住键不放，直到显示SP 模式菜单（约3s 钟）。
3. 按住[Enter] 键不放。
4. 在按住[Enter] 键时，请按[1] 键（在数字小键盘上）。
5. 在按住[Enter] 键时，请按"OK"键。
选择程序? 当出现一条闪烁的下划线（或几条闪烁的下划线）时，您可从数字小键盘[D] 输入一个数字。
? 当" /OK" [A] 标记显示在右上角时，您可通过按左箭头[B] 或右键头[C] 来滚动菜单。
若要选中一个程序，请按“OK”键[F]。
指定值1. 在定位一个程序后，请按“OK”键。
闪烁的下划线（或几条闪烁的下划线）指示您可更改的值。
括弧中的值是菜单的默认值。
2. 从数字小键盘输入所需的值。
若要在正值（＋）和负值（－）之间切换，请按[./*]（句号/星号）键。
3. 若要使该值生效，请按“OK”键。
若要取消该值，请按取消键[E]。
激活复印模式您可在SP 模式正在运行时激活复印模式。
在您这样做时，复印机输出图像或图形，帮助您调整SP 模式程序。
1. 按“ ”键。
复印模式被激活。
2. 指定复印设置，按“OK”键。
3. 若要返回SP 模式，请按“ ”键。
? 您不能在复印模式激活时结束SP 模式。
退出程序/结束（S）SP 模式请按键或“Cancel”键退出该程序。
您可数次按这些键中的一个来结束SP 模式。
理光MP 2400-3600工程机维修手册(精品)
Neptune-C2机型维修手册阅读前言安全、惯用法、商标安全性身体伤害的防止1. 在拆卸或装配打印机及其外围设备的部件之前，请确认打印机的电源插头是拔起的。
2. 墙上的插座应靠近打印机，并且容易接近。
3. 注意即使主电源是关闭的，但打印机和纸盘单元的一些部件均供有电源。
请将手远离电气或机械的驱动部件。
4. 复印机完成预热周期（[Start] 键开始衫红和绿）前，若按下了[Start] 键，请将手远离机械和电气部件，因为机器一旦完成预热周期就开始运行。
5. 打印机在运行时，定影装置的内部及其金属部件变得极其烫手。
小心避免用手触摸它们。
健康安全条件1. 千万不要在没装臭氧过滤器的情况下运行复印机。
2．始终用指定类型的、在适当的时间更换臭氧过滤器。
3. 色粉和显影剂是无毒的，但如果意外地把它们弄入眼中，可能暂时地造成眼睛不适。
请用滴眼液或用水冲洗作为急救。
若不能解决，请接收治疗。
遵守电器安全标准1．复印机及其周围设备的安装及保养必须由受过这些型号设备全面培训的客户服务代理执行。
废弃时的安全和生态学的注意事项1. 不要焚烧色粉筒或废粉，色粉遇到明火时会迅速点燃。
2. 根据当地的规则处理废粉、显影剂及有机光导体(这些均是无毒物品)。
3. 根据当地规则处理更换的部件。
4. 为了今后一并处理使用过的锂电池而将它们存放起来，勿将每只密封盒的存放数超过100只，大量地存放或没有将它们密封隔离，可能会引起化学反应及积聚热量。
若没正确的更换此类型的电池，就存在着爆炸的危险性。
只能用相同的或厂家建议的同类型电池更换。
根据厂家的指示及当地的规则丢弃该电池。
惯用法和商标惯用法符号含义核心技术手册螺丝接头E-圈C-圈=导线束夹缩写 "SEF" 和 "LEF" 描述了送纸方向。
箭头表示送纸方向。
在本手册中，有关送纸方向"水平" 意思是"主扫描方向"，而"垂直" 意思是"副扫描方向"。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1：接近用完
2：25%
3：75%
在接近用完之前的发生送纸问题时，设定此SP到2或3。
SP1-908上的详细说明，见“纸张提升机构”。
7
第1纸盘纸量(中等尺寸)
用SP1-908-5对使用选择剩余纸量的限制。
0：无(空的)
1：接近用完
2：25%
3：75%
在接近用完之前的发生送纸问题时，设定此SP到2或3。
1-901*
自动重启动间隔时间
调节自动重启动时间。
0~9999
1s/档
0s
勿改变值。
1-902
AC频率显示
显示由零交叉信号发生器所探测到的定影灯电源控制频率。
小于“54”等于50Hz，否则，60Hz。
1-903*
1
送纸离合器再通电(手送纸盘)
对位时修正扭曲后，由离合器调节允许的送纸量(见下表)。
送纸站
当从第1纸盘上发生送纸问题时，使用此SP模式。
SP1-908的详细说明，见“纸张提升机构”。
2
第1底板压力的调节(小尺寸)
对于相同尺寸的纸张或用SP1-908-8设定的小于尺寸阈值的纸尺寸调节上面的纸提升电机的反转时间。
勿输入大于1200的值。
0~2000
1ms/档
600ms
当从第1纸盘上发生送纸问题时，使用此SP模式。
(手送纸盘送纸)
+12.5~-12.5
0.1mm/档
+0.0mm
3
头部边缘对位
(双面送纸)
+12.5~-12.5
0.1mm/档
+0.0mm
1-002*
1
左右对位
(第1纸盘送纸)
使用修正区域图样调节每个送纸站的印刷左右的对位(SP5-902，No.10)。
+9.0~-9.0
0.1mm/档
+0.0mm
在输入值之前，用·/*键变换+和-之间触变。规格是2±1.5mm。详细说明见“更换和调节-复印调节”。
1：HLT/A5
2：A4
3：LT
4：DLT
5：A3
SP1-909所使用的尺寸由纸宽度确定。
SP1-909上的详细说明，见“纸张提升机构”。
9
第2中等纸尺寸的设定
对上纸盘选择中等尺寸的阈值。
“0”意思是未使用此设定值。
0：无(未使用)
1：HLT/A5
2：A4
3：LT
4：DLT
5：A3
此值必须大于小尺寸阈值(SP1-909-8)。SP1-909所使用的尺寸由纸宽度确定。SP1-909上的详细说明，见“纸张提升机构”。
第1底板压力的调节(一般尺寸)
若不用SP1-908-9存储中等尺寸的阈值，此SP对大于SP1-908-8设定的小尺寸阈值的纸尺寸调节上面的纸提升电机的反转时间。
若用SP-908-9存储中等尺寸的阈值，此SP然后对大于中等尺寸的尺寸调节电机的反转时间。
勿输入大于1200的值。
0~2000
1ms/档
200ms
级别1
和2
级别
3
1-108*
2
定影软起动(印刷)
仅指欧洲机型。
在印刷时，选择定影温度控制周期是0.5秒还是1秒同前面的一样。
0：500ms
1：1秒
若这是“1”，当定影灯开启时电源波动小。详细说明见“详细说明描述-定影单元”。
1-109
定影轨带的检查
检查定影的轨带。
1：起动
0：停止
至于详细说明，参考“轨带宽的测量”。
SP1-908上的详细说明，见“纸张提升机构”。
8
第1小纸尺寸的设定
对第1纸盘选择小尺寸阈值。
“0”意思是未使用此设定值。
0：无(未使用)
1：HLT/A5
2：A4
3：LT
4：DLT
5：A3
SP1-908所使用的尺寸由纸宽度确定。
SP1-908上的详细说明，见“纸张提升机构”。
9
第1中等纸尺寸的设定
对上纸盘选择中等尺寸的阈值。
2
左右对位
(第2纸盘送纸)
3
左右对位
(第3纸盘送纸)可选的PFU纸盘1或可选的LCT)
4
左在对位
(第4纸盘送纸：可选的PFU纸盘2)
5
左右对位
(手送纸盘)
6
左右对位
(双面)
1-003*
1
送纸计时
(第1纸盘送纸)
对位时调节送纸离合器计时。送纸离合器计时在对位时确定纸皱起的程序。(较大的设定值，导致更大的起皱)。
RICOH理光复印机
(AFICIO220/270)
维修手册2-1
1、维修程序模式表1
2、故障诊断56
1
注：1)在功能一栏里，注释用斜体字表示。
2)在设定值一栏里，默认值用黑体字表示。
3)模式号后的星号“*”意思是此模式存储在NVRAM，如你做RAM复位，所有的这些SP模式将返回到他们的工厂设定值。
4)SP4-915到4-941：当SP模式名称有一个“P-”前缀，当用户选择“维修模式”的原稿类型时，此调节才有效(用户工具-一般特点-09.图像调节)。
0~10
1mm/档
5mm
模式号
功能
设定值
级别1
和2
级别
3
1-003*
2
送纸计时(第2，3，4送纸盘，LCT和手送纸盘)
对位时调节送纸离合器的计时。送纸离合器计时在对位时确定纸皱起的程序。(较大的设定值，导致更大的皱起)。
0~10
1mm/档
5mm
3
送纸计时(双面)
0~20
1mm/档
6mm
1-007
手送纸尺寸的显示
0~2000
1ms/档
300ms
当第2纸盘里的纸变少时，发生送纸问题使用此SP。SP1-909上的详细说明，见“纸提升机构”。
6
第2纸盘纸量(小尺寸)
用SP1-904-4对使用选择剩余纸量的限制。
0：无(空的)
1：接近用完
2：25%
3：75%
在接近用完之前的发生送纸问题时，设定此SP到2或3。
SP1-909上的详细说明，见“纸张提升机构”。
SP1-909的详细说明，见“纸张提升机构”。
2
第2底板压力的调节(小尺寸)
对于相同尺寸的纸张或用SP1-909-8设定的小于尺寸阈值的纸尺寸调节上面的纸提升电机的反转时间。
勿输入大于1200的值。
0~2000
1ms/档
600ms
当从第2纸P1-909的详细说明，见“纸张提升机构”。
“0”意思是未使用此设定值。
0：无(未使用)
1：HLT/A5
2：A4
3：LT
4：DLT
5：A3
此值必须大于小尺寸阈值(SP1-908-8)。SP1-908所使用的尺寸由纸宽度确定。SP1-908上的详细说明，见“纸张提升机构”。
模式号
功能
设定值
级别1
和2
级别
3
1-909*
1
第2底板压力的调节(一般尺寸)
SP1-107的详细说明，见“详细说明-定影单元”。
1-108*
1
定影软起动的调节(待机，节能器)
选择定影温度控制周期是1秒还是3秒。
对于欧洲机型，此SP模式只有在待机模式和节能器模式中才有效。
0：1秒
1：3秒
若这是“1”，当定影灯开启时电源波动小。详细说明见“详细说明描述-定影单元”。
模式号
功能
设定值
3
第2底板压力的调节(中等尺寸)
对大于SP1-909-8设定的小尺寸阈值的纸张尺寸、等于和包括SP1-909-9设定的中等尺寸阈值的纸尺寸调节上面的纸张提升电机反转时间。若未用SP-909-9存储中等尺寸的阈值，不使用此SP。
勿输入大于1200的值。
0~2000
1ms/档
200ms
当从第2纸盘上发生送纸问题时，使用此SP模式。
0~20
1℃档
10℃
1-106
定影温度的显示
显示定影温度。
按(清除模式)键退出显示。
1-107*
1
定影软起动的调节(待机，节能器)
对定影灯功率达到100%所需要的定影灯ac电源的零交叉周期数进行调节。若用户抱怨突然的功率下降，使用较大的周期数。
对于欧洲机型，此SP模式只有在待机模式和节能器模式中才有效。
1ms/档
400ms
当第1纸盘里的纸变少时，发生送纸问题使用此SP。SP1-908上的详细说明，见“纸提升机构”。
模式号
功能
设定值
级别1
和2
级别
3
1-908*
5
第1底板压力的再调节(中等尺寸)
对大于SP1-908-8设定的小尺寸阈值的纸张尺寸、等于和包括SP1-908-9设定的中等尺寸阈值的纸尺寸调节上面的纸张提升正向转动时间。
1ms/档
200ms
当从第1纸盘上发生送纸问题时，使用此SP模式。
SP1-908的详细说明，见“纸张提升机构”。
4
第1底板压力的再调节(小尺寸)
对相同的纸尺寸或SP1-908-8设定的小于小尺寸阈值的纸尺寸调节上面的纸张提升电机正向转动时间。当剩余的纸量小于SP1-908-6的值，电机作正向转动。
0~2000
SP1-908的详细说明，见“纸张提升机构”。
3
第1底板压力的调节(中等尺寸)
对大于SP1-908-8设定的小尺寸阈值的纸张尺寸、等于和包括SP1-908-9设定的中等尺寸阈值的纸尺寸调节上面的纸张提升电机反转时间。若未用SP-908-9存储中等尺寸的阈值，不使用此SP。
