离心风机性能曲线
第7章 离心风机的运行及工况调节

离心通风机进口导叶调节(D式),是调节安装在叶轮进口前调节门的叶片 角度。当叶片沿不同方向转动为某一角度时,进入叶轮的气流产生正预旋 (C1u>0)或负预旋(C1u<0)。根据欧拉方 程:hth=1/g(U2C2u-U1C1u),气流沿旋转方向旋绕C1u>0,即正预旋 时,能量头力hth随着C1u的增加而减少,即压力降低,气流旋绕与旋转方 向相反C1u<0,即负预旋时,能量头hth随着C1u的增加而增加,即压力升 高。由图l可看出随着叶轮进口正预旋角度的增大及进口冲角的变化,性能曲 线向左下方移动。在同一流量下,压力是下降的。当叶轮进口负预旋时,压 力增大。但由于当负预旋角度增大到一定值后,由于叶轮进口的相对速度增 大及冲角的影响,损失增大使得压力下降,所以图l中调节角度最大到-15
维护 .1.定期清除风机及输气管道内的灰尘,污垢及水等杂质,并且防止生 锈。 2.风机修理时必须先断电停机。绝对不许在运转中进行,开关应有专 人监护,以防止中途送电。 3.对温度计及油标的灵敏性应定期检查
离心风机的运行与ቤተ መጻሕፍቲ ባይዱ护
离心通风机运行维护细则(试行) 操作: 1.风机启动前,应做下列准备 工作: 1) 关闭调节门。 2) 检查风机各部的间隙尺寸,转动部分与固定部分 有无刮蹭现象。 3) 检查轴承箱的油位是否在最高与最低油位之间。 4) 点 动检查叶轮旋向与标牌是否一致,有无异味、易响、易震、松动等现象,如 有应排除它。 2.风机启动后,逐渐开大调节门,直到正常工况。 轴承温升 不得超过周围环境40℃。 3.下列情况必须紧急停车: 5) 发觉风机有剧烈的 噪声。 6) 轴承的温度剧烈上升。 7) 风机发生剧烈振动和撞击。 维护: 1. 定期清除风机及输气管道内的灰尘,污垢及水等杂质,并且防止生锈。 2. 风机修理时必须先断电停机。绝对不许在运转中进行,开关应有专人监护, 以防止中途送电。 3.对温度计及油标的灵敏性应定期检查。
GY4-73F系列离心风机

沈阳风机厂有限公司 产品样本:锅炉通引风机 GY4-73F 式 网址:
用途及结构
G、Y4—73№20 F~31.5 F 是与 10 万。20 万千瓦火力发电机组配套的鼓引风机。 它是在 G、Y4—73Nn20 D~29.5 D 的基础上,根据 20 多年的生产和使用中存在的问题重新设 m 竹 新型产品。与原系列风机相比作了如下重大改进: 1.将原风机悬臂支承(D 式)传动方式改为中间支承(F 式)的传动方式,提高了风机运行的稳定性,其对 于引风机来说,由于叶轮磨损和积灰以后影响转子的平衡,容易引起风机振动,这一改进尤为重要。 2.通过模型(叶轮外径 D=1000 咖)试验,增加了适应于该型风机的进气室,改原进风口的形状为偏心 进风口。过去风机生产厂不制造附带进气室,而各电厂自行配置的气室多不能适应该风机的工作,容易引 起进气涡流,使风机的机壳、进气室以及风道产生剧烈振动,风机工况严重恶化,风量、压力、功率大幅 度波动,使设备不能正常运行,使用该系列新型风机,可使这一问题得以圆满解决。 3.在进气室的进口处装有翼形叶片调节门,用以调节风机的特性,提高风机的调节效率,调节叶片的 支撑处装有滚动轴承,转动灵活,使用可靠。 4.由于大部分送风机使用环境温度较高,轴承容易发热,因而新系列风机的轴承箱也和引风机一样采 用水冷式。 5.新风机轴承箱改进了油封设计,并增加了放气塞,解决了漏油问题。 6.由于滚动轴承标准的改变,新风机调整了轴承型号,同时由于传动方式的改变、轴的受力情况更为 合理,因而轴承在使用中出现的问题大为减少。 7.新风机的设计增强了机壳和进气室的刚性,在机壳和进气室的外部焊有适当高度的井字格筋板,内 部焊有空心管支撑,因而消除了由于机壳的刚性不足而产生的振动。 8.考虑到引风机叶轮的尘粒磨损问题,增大了翼形叶片头部的实心部分,并在叶片靠后盘处增加了防 磨板,同时在易磨损处用耐磨损焊条堆焊耐磨层,硬度可达 HRC48 以上,延长了叶轮的使用寿命,满足了 电厂使用和维修的要求。 9.按实际情况,新风机设计成进口 135。和出口 45。的型式,这样在不动风机主体和进出风口管道的 情况下,即可方便地拆除、进气室、进风口上的一部分,从而风机的转子可从上部垂直吊出。 10.扩大设计生产了№31.5F 鼓、引风机。 Y4—2×73№28.5F 锅炉离心引风机适用于火力发电厂中 30 万千瓦发电机组蒸汽锅炉引风系统,亦可 作为温度不超过 200℃气体排送。如用户选用此型风机时,所需性能为更适应于锅炉的配套需要,我厂可按 用户要求做相应的“点菜”设计。 Y4—2×73№28.5F 锅炉离心引风机采用双侧进气、双支撑结构,整个风机由转子组、机壳、进风口、 进气箱、调节门、传动组、滑动轴承、盘车装置及强制润滑系统等组成。叶轮叶片采取了耐磨措施,配套 双速电机及传动组,不但解决了气流转弯的稳定性,也提高了风机的调节效率。转子组经过动静平衡校正, 配制了强制供油润滑系统,因而风机能够长期稳定运行。

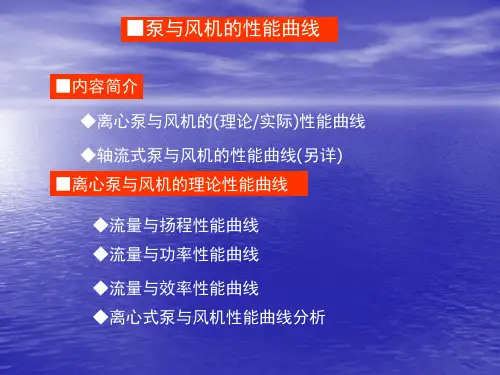

2-2泵与风机的性能曲线

■内容简介 ◆离心泵与风机的(理论/实际)性能曲线 ◆轴流式泵与风机的性能曲线(另详)
■离心泵与风机的理论性能曲线
◆流量与扬程性能曲线
◆流量与功率性能曲线
◆流量与效率性能曲线 ◆离心式泵与风机性能曲线分析
■流量与扬程性能曲线
图2-8 出口速度三角形
v2u u2 v2 m ctg 2 a v2 m H T qV ,T
图2-13 流量-效率曲线
图2-13 流量-效率曲线
■离心泵与风机的实际性能曲线
图2-14 锅炉给水泵的实际性能曲线
图2-15 凝结水泵的实际性能曲线
图2-14 锅炉给水泵的实际性能曲线
图2-15 凝结水泵的实际性能曲线
■ 离心式泵与风机性能曲线分析
◆最佳工况点:最高效率对应的工况点 ◆经济(高效)工作区:效率不低于最高效率的0.85~0.9的工作区
HT KH T
'
2 u ctg 2 a u2 令 : A K , B' K 2 g gD2b2
则 : H T A' B ' qV ,T
2 Ph gqV ,T H T g ( A' qV ,T B ' qV ,T )
图2-11 安装角与流量-功率曲线 图2-12 流量-功率曲线
D2b2
2 u ctg 2 a 1 u2 u2 vu 2 2 qV ,T , (无预旋) g g gD2b2
2 u ctg 2 a u2 令: A ,B 2 g gD2b2
则 : H T A BqV ,T (直线方程)
图2-9 qV,T – HT∞ 性能பைடு நூலகம்线 图2-10 qV – H 性能曲线
通风机的性能曲线与工况调节

通风机的性能曲线与工况调节
泵与风机的联合运行
• 如果第一台风机的压出管作为第二台风机的吸入 管,气由第一台风机压入第二台风机,气以同一 流量依次通过各风机,称为风机的串联运行。 特点:各台设备流量相同,而总扬程或总压头等 于各台设备扬程或压头之和。 应用于以下场合: ① 用户需要的压头大,而大压头的泵或风机制造 困难或造价太高; ② 改建或扩建系统时,管路阻力加大,而需要增 大压头。
H Hst SQ2
式中 H——管路中对应某一流量下所需要的压头(或
称扬程),mH2O; Hst ——静压头(或称静扬程),表达式为
H st
(z2
p2
)
(
z1
p2 )
S——管路的阻抗,s2/m5;
Q——管网的流量,m3/s。
4
通风机的性能曲线与工况调节
管路特性曲线与工作点
风机管路特性曲线的函数关系式为:
8
通风机的性能曲线与工况调节
泵与风机的工况调节
工况点是由泵或风机的性能曲线与管路特性曲线的交点决 定的,其中之一发生变化时,工况点就会改变。所以工况 调节的基本途径是: ① 改变管道系统特性 ② 改变风机压头性能曲线 ③节流调节 ④压出管上阀门节流
图 阀门调节的工况分析
9
通风机的性能曲线与工况调节
风机的性能曲线
1
通风机的性能曲线与工况调节
风机的性能曲线
图 离心式泵与风机的性能曲线
(a)前向叶轮;(b)后向叶轮
2
通风机的性能曲线与工况调节
风机的性能曲线
图 4-72No5型离心式风机的性能曲线
3
通风机的性能曲线与工况调节
7.2泵与风机性能曲线

b c a qV
111111
五、泵与风机性能曲线的比较
(一)离心式泵与风机性能曲线的比较(后向式叶轮)
(3)有驼峰的性能曲线(驼峰曲线不能用斜度表示) 其特点是:在峰值点 k 左侧出现不稳定工作区,故设计 时应尽量避免这种情况,或尽量减小不稳定区。
经验证明,对离心式泵采用右图中的曲线来选择叶片安 装角2y 和叶片数,可以避免性能曲线中的驼峰。
1、什么是预旋 流体进入泵与风机叶轮叶片前有一个先期旋转运动,称 为预旋。 90 ,使 // ( u 1u 1),称为正预旋; 当 ( u1),称为负预旋。 90,使 1u // 2、预旋产生的原因 按产生原因可分为强制预旋和自由预旋两种。 强制预旋:f (结构),如导叶、双吸叶轮、螺旋形吸入室
(一)离心式泵与风机性能曲线的比较
1、H-qV 性能曲线的比较 对前向式和径向式叶轮,能 头性能曲线为一具有驼峰的或呈 ∽型的曲线,且随2y曲线弯曲 程度。 K点左侧为不稳定工作区。 对后向式叶轮,能头曲线总 的趋势一般是随着流量的增加能 头逐渐降低,不会出现∽型。
离心式通风机三种不同型式叶轮的性能曲线 111111
1u
u1
在设计阶段一般取: 通风机 φ=0.30~0.50; 离心泵次级叶轮 φ=0.25~0.40。
111
六、预旋对泵与风机性能曲线的影响
5、预旋对泵与风机性能的影响 (以正预旋为例) (1)自由预旋的存在,会导致吸入室壁附近的流体产生
反向流。它可能造成 H-qV 曲线的不连续,并在某一小流量 区内往往造成不稳定的运行。
111111
五、泵与风机性能曲线的比较
(二)离心式、混流式及轴流式泵与风机性能曲线的比较 2、P-qV 性能曲线的比较
第三章 离心式泵与风机的性能

对泵与风机性能的掌握是至关重要 的,因为泵与风机性能的好坏直接 影响着它能否满足生产过程的需要, 以及生产过程的安全性、可靠性和 经济性。性能参数和性能曲线是泵 与风机性能的具体体现。本章讨论 的是离心式泵与风机的性能。
第一节 功率、效率和损失
第一节 功率
• 泵与风机的功率分有效功率、轴功率、原动机功 率等,没有明确指明时,泵与风机的功率一般是 指泵与风机的轴功率。 注意:(1)在公式中流量的单位均为m3/s,风 机全压p的单位均为Pa,计算时应注意流量和风 机全压的单位。 (2)电动机的容量一般是指电动机的铭牌额定 输出功率,在工程实际中,进行计算后,应查阅 有关电动机产品系列,选用容量等级等于或略大 于16.8kW的电动机,对于本题可选用容量为18.5 kW的电动机。
• • • •
• •
第五节 汽蚀
• (1)汽蚀机理与特征 • (2)汽蚀性能参数 • (3)防止发生汽蚀的措施
(1)汽蚀机理与特征
• 气态、液态是物质的两种状态,两态之间 可以相互转化,压力和温度是造成转化的 主要条件 • 汽蚀现象:机械剥蚀和化学腐蚀 • 汽蚀的主要特征有: • 材料的破坏 • 噪声和振动 • 性能的下降
4)水泵产品样本提供的Hs,max、[Hs]是指 泵在吸取一个标准大气压、水温为20℃的 清水时的值,如果泵的实际吸入条件不是 这样,应作修正; 5)在其它条件一定的情况下,吸上真空高度、 最大吸上真空高度、允许吸上真空高度、 有效汽蚀余量、必需汽蚀余量、允许汽蚀 余量与流量的关系曲线,用汽蚀性能参数 与流量的关系曲线; 6)刚刚开始发生汽蚀的条件是
容积损失
• 由于泵与风机动静部件之间存在着一定的间隙, 从叶轮那里得到能量的流体会从间隙的高压侧流 向低压侧,并把部分能量消耗在克服流经间隙时 的摩擦阻力,从而导致的能量损失称为容积损失。 • 容积损失主要与泄漏流量有关,而泄漏流量主要 与间隙大小、长度等结构形式以及间隙两侧的压 差有关。 • 发生泄漏的主要部位是叶轮入口密封环处和轴向 推力平衡装置处 • 对于多级泵的级间泄漏,应注意分析泄漏流体的 流经线路,只有当泄漏流体流经叶轮内部时,这 股泄漏才属于容积损失,否则属余量后 8)在其它条件不变的条件下,随着流量的 增大,泵发生汽蚀的可能性越大。但是泵 长期在小流量下工作时也会发生汽蚀; 9)当泵从装有饱和水的容器内吸水时,此时 泵必须安装在水面之下(和均为正值), 即必须倒灌。
风机的全压与静压性能曲线

仅供个人参考 不得用于商业用途 Forpesnauseonysudyandresachnofrcmmercause
蚅风机的全压与静压性能曲线 蒃1、风机的全压、静压和动压 螀水泵扬程计算式是根据水泵进出口的能量关系,对单位重量液体所获得的能量建立的关系式,即
膈 H =(Z2-Z1)+gpp12+gvv22122(m)
肆对于水泵,(Z2-Z1)+gvv22122gpp12。故在应用中,水泵的扬程即全压等于静压,也就是水泵单位重量液体获得的总能量可用压能表示。
羁建立风机进出口的能量关系式,同气体的位能g(Z2-Z1)可以忽略,得到单位容积气体所获能量的表达式,即
蕿 12ppp(2222vpst)-(2121vpst) (N/㎡) (4—1)
芈即风机全压p等于风机出口全压2p与进口全压1p之差。风机进出口全压分别等于各自的静压1stp、2stp与动压212v、222v之和。式(1)适用于风机进出口不直接通大气(即配置有吸风管和压风管)的情况下,风机性能试验的全压计算公式。该系统称为风机的进出口联合实验装置,是风机性能试验所采用的三种不同实验装置之一。
芃风机的全压p是由静压stp和动压dp两部分组成。离心风机全压值上限仅为1500mm(14710Pa),而出口流速可达30m/s左右;且流量Q(即出口流速2v)越大,全压p就越小。因此,风机出口动压不能忽略,即全压不等于静压。例如,当送风管路动压全部损失(即出口损失)的情况下,管路只能依靠静压工作。为此,离心风机引入了全压、静压和动压的概念。
蚃风机的动压定义为风机出口动压,即 仅供个人参考 不得用于商业用途 芈 22221vppdd (N/㎡) (4—2) 莈风机的静压定义为风压的全压减去出口动压,即 蚄 21222121122vPpvppppststdst (N/㎡) (4—3) 肁风机的全压等于风机的静压与动压之和,即 莁 2dstppp (N/㎡) (4—4)
风机的全压与静压性能曲线

F o r p e s n a u s e o n y s u d y a n d r e s a c h n o f r c m me r c a u s e 风机的全压与静压性能曲线1、风机的全压、静压和动压水泵扬程计算式是根据水泵进出口的能量关系,对单位重量液体所获得的能量建立的关系式,即H =(Z 2-Z 1)+gp p ρ12-+g v v 22122-(m )对于水泵,(Z 2-Z 1)+g v v 22122-<<gp p ρ12-。
故在应用中,水泵的扬程即全压等于静压,也就是水泵单位重量液体获得的总能量可用压能表示。
建立风机进出口的能量关系式,同气体的位能g ρ(Z 2-Z 1)可以忽略,得到单位容积气体所获能量的表达式,即=-=12p p p (2222v p st ρ+)-(2121v p st ρ+) (N/㎡) (4—1)即风机全压p 等于风机出口全压2p 与进口全压1p 之差。
风机进出口全压分别等于各自的静压1st p 、2st p 与动压212v ρ、222v ρ之和。
式(1)适用于风机进出口不直接通大气(即配置有吸风管和压风管)的情况下,风机性能试验的全压计算公式。
该系统称为风机的进出口联合实验装置,是风机性能试验所采用的三种不同实验装置之一。
风机的全压p 是由静压st p 和动压d p 两部分组成。
离心风机全压值上限仅为1500mm(14710Pa ),而出口流速可达30m/s 左右;且流量Q (即出口流速2v )越大,全压p 就越小。
因此,风机出口动压不能忽略,即全压不等于静压。
例如,当送风管路动压全部损失(即出口损失)的情况下,管路只能依靠静压工作。
为此,离心风机引入了全压、静压和动压的概念。
风机的动压定义为风机出口动压,即22221v p p d d ρ== (N/㎡) (4—2)风机的静压定义为风压的全压减去出口动压,即21222121122v P p v p p p p st st d st ρρ--=-=-= (N/㎡) (4—3)风机的全压等于风机的静压与动压之和,即2d st p p p += (N/㎡) (4—4)以上定义的风机全压p ,静压st p 和动压2d p ,不但都有明确的物理意义;而且也是进行风机性能试验,表示风机性能参数的依据。
