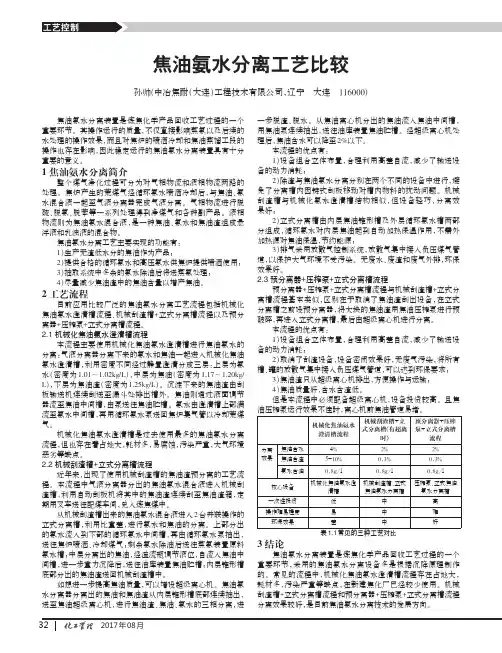

2017年08月焦油氨水分离工艺比较孙帅(中冶焦耐（大连）工程技术有限公司，辽宁大连116000)焦油氨水分离装置是炼焦化学产品回收工艺过程的一个重要环节。
其操作运行的质量，不仅直接影响蒸氨以及后续的水处理的操作效果，而且对焦炉的喷洒冷却和焦油蒸馏工段的操作也存在影响，因此稳定运行的焦油氨水分离装置具有十分重要的意义。
1焦油氨水分离简介整个煤气净化过程可分为对气相物流和液相物流两路的处理。
焦炉产生的荒煤气经循环氨水喷洒冷却后，与焦油、氨水混合液一起至气液分离器完成气液分离。
气相物流进行脱硫、脱氨、脱苯等一系列处理得到净煤气和各种副产品。
液相物流则为焦油氨水混合液，是一种焦油、氨水和焦油渣组成悬浮液和乳浊液的混合物。
焦油氨水分离工艺主要实现的功能有：1）生产无渣低水分的焦油作为产品；2）提供合格的循环氨水和高压氨水供焦炉提供喷洒使用；3）抽取系统中多余的氨水除油后将送蒸氨处理；4）尽量减少焦油渣中的焦油含量以增产焦油。
2工艺流程目前应用比较广泛的焦油氨水分离工艺流程包括机械化焦油氨水澄清槽流程、机械刮渣槽+立式分离槽流程以及预分离器+压榨泵+立式分离槽流程。
2.1机械化焦油氨水澄清槽流程本流程主要使用机械化焦油氨水澄清槽进行焦油氨水的分离：气液分离器分离下来的氨水和焦油一起进入机械化焦油氨水澄清槽，利用密度不同经过静置澄清分成三层：上层为氨水（密度为1.01～1.02kg/L ），中层为焦油（密度为1.17～1.20kg/L ），下层为焦油渣（密度为1.25kg/L ）。
沉淀下来的焦油渣由刮板输送机连续刮送至漏斗处排出槽外。
焦油则通过液面调节器流至焦油中间槽，由泵送往焦油贮槽。
氨水由澄清槽上部满流至氨水中间槽，再用循环氨水泵送回焦炉集气管以冷却荒煤气。
机械化焦油氨水澄清槽是过去使用最多的焦油氨水分离流程，但也存在着占地大，耗材多，易腐蚀，污染严重，大气环境恶劣等缺点。
2.2机械刮渣槽+立式分离槽流程近年来，出现了使用机械刮渣槽的焦油渣预分离的工艺流程。
高效分离焦油氨水工艺研究
高效分离焦油氨水工艺研究焦油氨水分离是提取焦油中有价值成分的重要过程，它可以获得苯糖、醛、酮、硝基等有价值的物质。
在实际生产过程中，由于微量元素的强度变化、浓度和温度条件不稳定、气态元素及其他有害物质的不可预知性，使得焦油氨水分离技术受到严峻的挑战。
为了改善焦油氨水分离的技术效率，多种研究方法应运而生，其中包括改变温度条件、优化投加物重量比、采用混合溶剂等等。
此外，随着计算机科学的发展，数据驱动的机器学习技术也在这一领域发挥着越来越重要的作用。
针对焦油氨水分离，研究人员可以利用机器学习技术模拟操作条件下的分离反应，更好地控制分离的精度及效率。
此外，研究人员也可以采用吸收等丰富的物理分离技术，实现焦油氨水的有效分离。
像滤液分离、溶剂萃取等，也可以提高分离的效率，减少污染和浪费。
同时，不同的结构设计也能够改善分离效率，比如改变分离器的材料形状、圆柱体管弯头等。
在反应机制方面，研究人员以流变学为基础，开展以离子走向和静电效应为研究重点的研究工作，深入研究在焦油氨水的分离过程中，不同温度和浓度条件下的反应机理。
另外，通过大量的实验数据，研究人员可以建立有效的反应模型来更全面地理解焦油氨水分离的机理，并预测不同条件下的反应结果，提高分离效率。
上述各种技术指标和反应机理的研究工作，均可以提高焦油氨水分离的效率，使分离过程更加安全、高效。
但是，在实际应用中，仍然存在许多不足，比如投加物的重量比控制不稳定、反应机理的认识模糊等等。
未来，将继续充分发挥计算机和数据挖掘技术的作用，通过分析先进技术及实验结果，进一步深入研究焦油氨水分离的机理及方法，研发先进、安全、高效的焦油氨水工艺，为实现生产加工的良好效果做出贡献。
综上所述，高效分离焦油氨水工艺是实现焦油制备有价值成分的关键环节。
当前，各种物理分离技术和数据驱动的机器学习技术都可以用来提高焦油氨水分离的效率，更好地满足焦油提取过程中的需求。
未来，研究人员将继续通过深入的仿真建模，探索精准的分离机理，为高效分离焦油氨水工艺的发展开辟更多途径。
对回收车间剩余氨水除油、除渣有关问题的探讨
对回收车间剩余氨水除油、除渣有关问题的探讨摘要：针对山西焦化回收车间存在剩余氨水除油、除杂质效果较差、设备堵塞的问题，分析了出现该问题的原因，并对几种技术方案进行了比较，最终确定采用射流气浮技术，确保了系统的正常运行。
关键词：除油除渣原因分析方案比较射流气浮法1概述山西焦化股份有限公司焦化厂二回收车间煤气净化采用AS流程，在系统运行中，氨水及焦炉的油、杂质是困扰系统正常运行的一个大的技术问题，长期以来，此问题得到了焦化行业的广泛关注，并被进行了深入研究和探讨。
1.1 焦油在水中的存在形态：焦油属于油类，不溶于水，因此较大的焦油液滴是易于与水分离的，含焦油的氨水是一个十分复杂的混合体。
焦油又是一种复杂的多组分混合物，特别是其中的酚类、吡啶碱的分子结构中既有亲油基、又含有亲水基。
因此，在细小的油滴表面上会形成亲油基向油滴内部、亲水基向水侧的定向排列，从而将油滴保护起来。
这样在油滴之间，因他们表面同性电荷的相互排斥，很难相互碰撞凝结成大的油滴，所以它们只能以很细小的油滴存在于水中，利用我公司现有的方法很难将其分离。
1.2 焦油、杂质在焦炉气中的存在形态：焦炉气中的焦油和杂质在焦炉气中的存在形式也是十分复杂的，利用我公司现采用的方法也不能很好地将其除去。
1.3 工艺流程简述：2现状及除油的必要性我公司焦化厂煤气回收车间氨水除油、除杂质只采用静置分离法和磁板过滤法，效果较差，致使洗涤塔、脱酸蒸氨塔、过滤器、换热器等设备均有不同程度的堵塞。
2.1洗涤塔中，以H2S洗涤塔最为严重，半个月至20天就清洗一次，其次为1#洗氨塔1—2个月清洗一次，2#洗氨塔一个季度清洗一次。
洗涤塔堵塞后，首先就保证不了洗涤效果，H2S和NH3超标，其次煤鼓出口压力增大，电流升高，影响焦炉操作。
2.2换热器中，以板式换热器积堵尤为严重，大换热器每15天就需清理一次，小换热器每6个月就需清理一次，清理次数越多，设备越容易损坏，从而造成很大的浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焦油氨水分离槽焦油排出系统的改进
孙中良宋玉国赵志刚（山东充矿国际焦化公司，充州272100)
山东兖矿国际焦化有限公司的年生产能力为200万吨焦炭及20万吨甲醇。
7. 63m焦炉及化产部分的设备是拆迁德国凯泽斯图尔焦化厂建成的，甲醇装置为国内重新设计配套建设。
焦油氨水分离槽的有效容积为865m3，分离出的焦油通过焦油泵抽出，送至超级离心机进一步脱水脱渣，脱水脱渣后的焦油自流到焦油中间槽，然后经焦油泵送至油库。
焦炉投产初期，由于工艺及设备原因，造成较长时间内炼焦生产不稳定，焦油粘度大，实际生产中焦油氨水分离槽外排焦油的出口及槽锥底经常出现堵塞，造成焦油输送经常中断，给生产的稳定、公司的效益及现场清洁带来很大压力。
1 焦油氨水分离工艺说明
焦油氨水分离槽规格：Φ10.5m, H=10 m,V=865m3；焦油泵规格：Q=20m3/h , H=25m，附电机N=6. 8kW，500V，n=1460r/min。
集气管喷洒氨水和粗焦油的混合物进入焦油渣预分离器中，在预分离器的出口设有蓖筛，大于8mm的固体物沉降到预分离器的锥形底部，并通过焦油压榨泵抽出。
在压榨泵中固体物质被粉碎，并被送回到焦油渣预分离器的上部，和集气管喷洒物及焦油混合物一起通过筛子，进入到焦油氨水分离槽。
焦油渣预分离器的滤筛为自动筛分装置，如果筛孔被堵塞，可用蒸汽吹扫。
离开焦油渣预分离器的焦油氨水混合物进入焦油氨水分离槽，通过中心管到达焦油氨水分离槽的中部。
由于温度和密度不同，焦油沉向底部。
在焦油氨水分离槽的下部设有锥形底板，使焦油流向焦油出口管。
焦油用焦油泵抽出，送至焦油离心机进一步脱水，脱水后的焦油自流入焦油中间槽。
脱除焦油的氨水从焦油氨水分离槽溢流管的内锥流到外锥。
这样，焦油澄清区可保持热态，使焦油氨水更好地分离。
外锥是一个预贮槽，用循环氨水泵和高压氨水泵将氨水抽送至焦炉集气管喷洒。
剩余氨水从焦油氨水分离槽的上部自流入剩余氨水槽，再自流到气浮除焦油器，进一步分离焦油。
在焦油氨水分离槽的分界面处取出焦油氨水混合物，其中含有约30%～50％的焦油，进入喷洒液槽用于初冷喷洒。
2 改造原因及措施
由于大量的焦油渣在焦油氨水分离槽底部聚集，造成焦油出口（DN65mm）管道经常被堵塞，无法实现连续运行。
锥底及焦油出口管堵塞后，焦油渣难以清理，给操作和检修带来诸多不利因素和困难，给安全生产带来重大隐患。
焦油氨水分离装置共2套，其中一套运行，另一套加盲板隔绝并采取措施，将内部焦油清空并清洗干净。
对槽子进行置换，具备检修条件后，在焦油氨水分离槽乳浊液采出阀下面约50cm处开口，新配置一条DN80mm焦油管道。
沿着焦油氨水分离槽内锥底斜板20cm处平行配管，新配置管道与原焦油管线相连。
投用后，对另一个焦油氨水分离槽进行改造。
改造后可实现底部排渣，新配焦油管线采出焦油，有效解决了锥底及焦油采出口堵塞的问题。
改造示意图见图1。
图1 焦油氨水分离槽焦油排出系统的改造示意图
3 改造效果
我公司于2007年8月对焦油氨水分离槽的焦油排出系统实施了改造，运行至今，再没有出现因锥底和焦油出口堵塞而影响焦油连续排送的情况。
改造后的焦油氨水分离槽可实现底部排渣，新配焦油管线采出焦油，有效解决了锥底及焦油采出口堵塞的问题。
改造后焦油能够正常连续输送，而且实现了焦油渣的有效分离，也保证了超级离心机的连续运行。
