浅析交流充电桩的互操作性测试标准和目的
充电桩行业技术路线
充电桩行业技术路线一、充电技术1. 直流充电技术（DC）：通过高电压、大电流的方式，为电动汽车提供快速充电服务。
DC充电桩通常具有更高的充电功率和更短的充电时间，适用于快速补能场景。
2. 交流充电技术（AC）：通过家用电表接入的慢速充电方式，为电动汽车提供充电服务。
AC充电桩具有较低的充电功率和较长的充电时间，适用于日常慢速充电场景。
二、网络与通信技术1. 互联网通信技术：通过4G、5G、NB-IoT等无线通信技术，实现充电桩的远程监控、调度和管理，提升充电桩的运营效率和智能化水平。
2. 物联网技术：利用物联网传感器，采集充电桩的实时数据，包括充电功率、电流、电压、温度等信息，为数据分析与预警提供基础。
三、电池管理技术1. 电池能量管理：通过电池能量管理系统，实现电池的充放电控制、能量调度和安全保护等功能，提高电池的使用效率和安全性。
2. 电池热管理：采用液体冷却、热管技术等方式，控制电池工作温度，降低电池的热失效风险，提升电池的可靠性。
四、平台与集成技术1. 云服务平台：建立基于云计算的充电服务管理平台，实现充电桩的远程监控、调度和管理，提供用户服务、运营管理等功能。
2. 集成化设计：将充电模块、控制模块、通信模块等集成于一体，简化充电桩的结构设计，提高产品的可靠性和维护性。
五、充电安全与防护1. 安全防护设计：针对过压、欠压、过流、短路等异常情况，设计完善的保护措施，确保充电过程的安全可靠。
2. 电磁兼容性设计：提高充电桩的电磁兼容性能，降低对周围设备的干扰，确保充电过程的稳定性。
3. 防雷击保护：采取有效的防雷击措施，防止雷击对充电桩和车辆造成损害。
六、标准化与互操作性1. 遵循国际标准：充电桩的设计和制造应遵循国际电工委员会（IEC）和国际标准化组织（ISO）等相关标准。
2. 国内标准制定：积极参与国内充电设施相关标准的制定工作，推动国内标准的完善和提高。
3. 互操作性测试：定期进行互操作性测试，确保不同品牌和型号的电动汽车与充电桩具有良好的兼容性和互操作性。
充电桩计量校准
充电桩计量校准
充电桩计量校准是保证电动汽车充电安全和计量的重要环节，主要包括以下几个方面：
１．外观检查：对充电桩的铭牌、外观、按键、显示屏等进行检查，确保其完好无损。
２．性能测试：测试充电桩的输出电压、输出电流、输出功率、输入功率等参数，确保其在规定范围内。
３．计量准确性校准：通过标准计量器具对充电桩的计量准确性进行校准，确保其符合国家计量法规和标准。
４．安全性能测试：测试充电桩的过流保护、过压保护、短路保护、漏电保护等功能是否正常工作。
５．电磁兼容性测试：测试充电桩在电磁干扰环境下的工作性能和抗干扰能力。
通过以上几个方面的校准和测试，可以保证充电桩的计量准确性和使用安全性，为电动汽车用户提供更好的充电服务。
电动汽车交流充电桩现场检测仪标准
电动汽车交流充电桩现场检测仪标准电动汽车交流充电桩现场检测仪是一种用于检测交流充电桩安装质量和性能的设备。
为了保障电动汽车充电桩的安全和可靠运行，现场检测仪的标准需要规定各项检测指标和要求。
1. 外观检测外观检测是对现场检测仪外观质量的评估，包括检查机壳、显示屏、按钮、接口等部件是否完好无损，观察仪器是否存在明显的变形、裂纹或划痕等。
2. 功能检测功能检测是对现场检测仪各个功能模块的测试，包括显示功能、按键功能、接口连接功能、充电桩识别功能等。
3. 电气性能检测电气性能检测是对现场检测仪在使用过程中的电气性能进行测试，包括输入电压、输出电压、输出电流、频率等参数的测量，以及检测仪的电流、电压、功率精度是否满足检测要求。
4. 通信能力检测通信能力检测是对现场检测仪与充电桩之间的通信功能进行测试，确保数据的传输准确、稳定。
要求检测仪能够正常读取充电桩的状态信息，进行故障诊断和数据存储等功能。
5. 操作便捷性检测操作便捷性检测是对现场检测仪的使用体验进行评估，包括检测仪的操作界面是否友好，是否提供操作指导，是否具备数据保存功能，是否提供测试结果报告等。
6. 安全性能检测安全性能检测是对现场检测仪在使用过程中的安全性能进行测试，包括检测仪的绝缘电阻、接地电阻、漏电流等参数的测量，以及仪器是否符合相关安全标准的要求。
7. 兼容性检测兼容性检测是对现场检测仪与不同型号、不同规格充电桩之间的兼容性进行测试，以确保检测仪可以适用于各种类型的交流充电桩。
8. 可靠性检测可靠性检测是对现场检测仪的运行稳定性和持久性进行测试，包括长时间运行测试、耐环境振动测试、耐高温测试、耐低温测试等。
以上是电动汽车交流充电桩现场检测仪的一些标准参考内容。
为确保充电桩的安全和可靠运行，现场检测仪需要通过各项严格的检测，以保证其性能符合相关要求并能操作便捷、安全可靠。
电动汽车充电桩现场检测方法分析
电动汽车充电桩现场检测方法分析摘要：随着大量电动汽车广泛进入人们生活，电动汽车充电桩作为电动汽车的主要充电设备，电动汽车充电桩的现场运维检测需求急剧增大，为解决目前现场检测服务能力不足的问题，在分析充电桩充电流程与现场检测需求的基础上，提供一种充电桩现场检测方法，能够对充电桩的整体性能进行检定，为电动汽车充电桩验收测试工作提供技术保障，方便对充电桩的日常维护，确保电动汽车能够在安全的环境下进行充电，保证用户及提供充电桩者的利益。
关键词：电动汽车、充电桩、检测方法1、电动汽车充电桩现场检测必要性充电桩是电动汽车运行的基本设施，做好对充电桩的现场检测能够有效提升充电桩整体的性能，对电动汽车的充电业务服务水平实现提高，这样就能够有效地推动电动汽车行业的发展。
同时由于充电桩直接关系到电动汽车动力的供应，其电流、电压和功率等都对电动汽车充电造成影响，做好对其现场的检测就能够为电动汽车正常充电提供保障，对电动汽车的正常使用具有积极意义。
2、电动汽车充电桩现场检测过程2.1配置现场检测平台为了确保检测现场工作环境的稳定性，在配置现场检测平台时，需要从实用性和便捷性的角度出发，检测平台主要由三部分组成：第一，功率模块，其主要有电池模拟负载和被试充电桩；第二，测试模块，主要有显示器、电能质量测试仪、检测系统、传感器；第三，评估模块，其主要有工控机、集成控制系统。
其中电池模拟负载装置主要由电阻负载、程控电子负载、馈能式负载，电阻负载主要包括远程控制和手动操作两种方式，其内部有多重电阻拓扑设计结构，负载装置阻值大小可以进行调节，其档位调节是当前市场常用的一种方法。
远程控制电子负载功率大、产品体积小，馈能式负载可以应用于直流充电机，其能量可以二次回收，将充电桩输出电能经过逆变器转化为电网电流。
检测系统主要通过测试序列，对被测试直流充电桩系统进行测试，从而比较实际输出电能和预测电能的不同，最终得出改进方案，这种检测方法可以降低充电桩在运行时的风险。

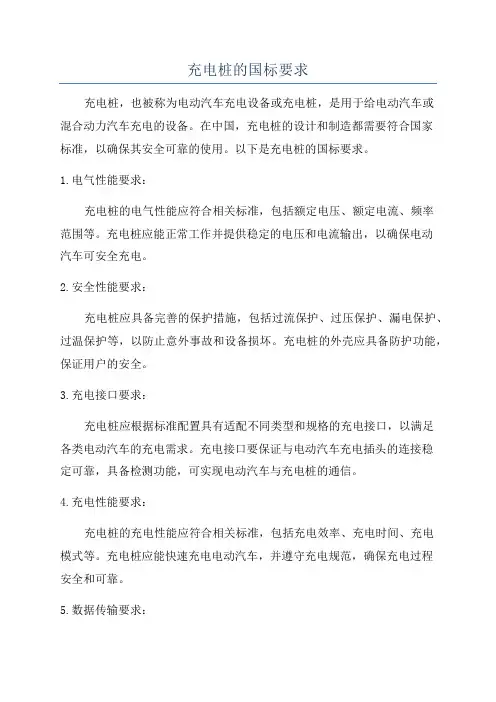

充电桩的国标要求
充电桩的国标要求充电桩，也被称为电动汽车充电设备或充电桩，是用于给电动汽车或混合动力汽车充电的设备。
在中国，充电桩的设计和制造都需要符合国家标准，以确保其安全可靠的使用。
以下是充电桩的国标要求。
1.电气性能要求：充电桩的电气性能应符合相关标准，包括额定电压、额定电流、频率范围等。
充电桩应能正常工作并提供稳定的电压和电流输出，以确保电动汽车可安全充电。
2.安全性能要求：充电桩应具备完善的保护措施，包括过流保护、过压保护、漏电保护、过温保护等，以防止意外事故和设备损坏。
充电桩的外壳应具备防护功能，保证用户的安全。
3.充电接口要求：充电桩应根据标准配置具有适配不同类型和规格的充电接口，以满足各类电动汽车的充电需求。
充电接口要保证与电动汽车充电插头的连接稳定可靠，具备检测功能，可实现电动汽车与充电桩的通信。
4.充电性能要求：充电桩的充电性能应符合相关标准，包括充电效率、充电时间、充电模式等。
充电桩应能快速充电电动汽车，并遵守充电规范，确保充电过程安全和可靠。
5.数据传输要求：充电桩应具备数据传输功能，能够获取电动汽车的相关数据，如电池状态、充电状态等，并能将数据传输给充电运营商或其他相关方。
数据传输应采用安全可靠的通信协议和加密措施。
6.软件管理要求：充电桩应具备远程管理和监控功能，充电运营商能够通过远程方式对充电桩进行管理、维护和监控。
充电桩的软件系统应具备稳定性和可升级性，以满足不断变化的需求。
7.标志和标识要求：充电桩应在明显位置设有标志和标识，包括使用指南、操作说明、警示标志等，以引导用户正确使用和操作充电桩。
标志和标识应符合相关标准和规定，易于理解和辨认。
总之，充电桩的国标要求主要包括电气性能、安全性能、充电接口、充电性能、数据传输、软件管理、标志和标识等方面。
这些要求旨在确保充电桩的安全性、可靠性和互操作性，保证电动汽车的充电过程高效、方便和安全。
不仅如此，它们还为整个电动汽车产业提供了规范和标准，推动了电动汽车的发展和普及。
充电桩新国标之协议一致性测试
一文读懂充电桩新国标之协议一致性测试新国标，就是国家拟颁布的两个测试标准：《电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》和《电动汽车传导充电互操作性测试规范》。
充电桩市场有着怎样的“充电隐患”？新国标如何将其“绳之于法”？本文将通过三个方面深入浅出地阐述新国标之一——协议一致性测试标准。
1.1 为何要颁布新国标早期，国家出台GBT 27930-2015《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》规定了充电机与BMS之间的通信协议。
但是，由于标准制定过于宽泛，桩企、车企对标准的理解存在误差。
如下图所示，BMS向充电机发送“蓄电池异常”的报文，但是充电机依旧向BMS回复“依旧允许充电”的报文。
不顾蓄电池异常而继续正常充电，蒙混过关，将存在极大的安全隐患。
国家27930只是充电桩标准，但是没有规定具体的测试内容和测试方法。
国家拟颁布的《电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》，目的在于根据相关协议标准规定的要求，增加每一个实现的协议标准的可信度，检查每一个实现与协议标准的符合性，消除每一个实现与标准的理解歧义，达到充电“唯一”的目的。
那繁杂的通信协议，新国标如何进行测试呢？1.2 新国标测什么车桩充电过程主要分为四个阶段，协议一致性测试规定了在四个阶段中分别检测充电机以及BMS的技术规范，分析BMS和充电机是否正常工作。
1.2.1 低压辅助上电及充电握手阶段测试系统分别发送握手报文、辨识报文等，测试充电机是否进行绝缘检测，以及测试充电机和BMS是否都反馈正常握手及辨识报文，并在进行错误报文检验中能准确判断并输出错误报文。
1.2.2 充电参数配置阶段测试系统分别模拟充电机和BMS充电就绪状态，分别测试BMS和充电机是否做出相对应的正常反馈，完成充电参数配置，进入正常充电阶段。
1.2.3 充电阶段测试系统发送模拟报文，考察BMS和充电机是否反馈发送充电需求、充电状态、蓄电池需求、蓄电池状态以及电压温度等信息，并检验两者对于中止充电是否准确判断，进入充电结束阶段。
充电桩安规测试项目及指标
充电桩安规测试项目及指标随着电动汽车的普及和推广，充电桩作为电动汽车充电的基础设施，其安全性和稳定性变得尤为重要。
为了确保充电桩的质量和安全性，充电桩安规测试成为必不可少的环节。
本文将介绍充电桩安规测试的项目和指标，以帮助读者了解充电桩的安全性能。
1. 外观检查外观检查是充电桩安规测试的基础，主要检查充电桩外壳的完整性、标识的清晰度和易读性，以及是否存在明显的损坏或缺陷。
同时还需要检查充电桩的固定装置是否稳固可靠，以确保充电桩在使用过程中不会因为外力而倒塌或受损。
2. 电气安全性测试电气安全性测试是充电桩安规测试的重要项目，主要包括接地电阻测试、绝缘电阻测试、耐压测试等。
接地电阻是指充电桩与地之间的电阻，用来确保充电桩的接地良好，防止电流通过人体而造成触电。
绝缘电阻测试则是测试充电桩与地之间的绝缘电阻，以确保充电桩的绝缘性能良好，避免漏电和触电的风险。
耐压测试则是测试充电桩是否能够承受额定电压的冲击，以确保充电桩在正常使用过程中不会发生电气故障。
3. 功能性测试功能性测试是充电桩安规测试的关键项目之一，主要测试充电桩的充电功能是否正常、充电电流和电压是否符合规定、充电桩的通信功能是否正常等。
同时还需要测试充电桩的充电过程中是否会产生过热、过载等异常情况，以及充电桩的安全保护功能是否可靠。
4. 安全保护测试安全保护测试是充电桩安规测试的重要内容，主要测试充电桩的过流保护、过温保护、漏电保护等安全保护功能是否正常。
过流保护功能能够在充电电流超过额定值时自动切断电源，避免电线过热或其他危险情况的发生。
过温保护功能能够在充电桩温度过高时自动停止充电，防止因过热而引发火灾等安全事故。
漏电保护功能则能够在充电桩发生漏电时自动切断电源，确保充电过程的安全性。
5. 软件测试充电桩的软件测试也是充电桩安规测试的重要环节，主要测试充电桩的软件系统是否稳定可靠、用户界面是否友好、充电数据的准确性等。
同时还需要测试充电桩的远程控制功能是否正常，以及数据传输的安全性和稳定性。
交流充电枪pe检测原理
交流充电枪pe检测原理是什么？在电动汽车充电过程中，交流充电枪的检测原理是非常重要的，其中pe检测是其中一个关键环节。
本文将详细介绍交流充电枪pe检测原理，帮助读者了解其工作机制和实际应用。
一、交流充电枪概述交流充电枪是电动汽车充电设备之一，其主要作用是将交流电源转换为直流电源，供电动汽车电池充电。
交流充电枪通常由插头和充电枪组成，具有便携、易操作的特点。
在充电过程中，充电设备需要对充电枪进行一系列检测，以确保充电过程的顺利进行。
二、pe检测原理PE（保护接地）检测是交流充电枪检测原理中的重要环节之一，其目的是确保充电设备与充电枪之间的安全连接。
PE线将充电设备的外壳或金属部分连接到大地，从而降低了触电风险。
在充电过程中，充电设备需要对充电枪的PE线进行检测，以确保其正常工作。
具体来说，交流充电枪的PE检测原理包括以下几个方面：1.充电枪内部检测：充电枪内部设有检测电路，可以对PE线是否正常工作进行检测。
如果检测到异常，充电枪将停止充电并发出报警提示。
2.插头检测：在插头部分，设有检测插头与插座之间接触是否良好的检测装置。
如果PE线接触不良，充电设备将无法正常工作，并提示用户进行检修。
3.电压检测：通过检测充电过程中交流电压的波动情况，可以判断PE线是否正常工作。
如果电压波动过大，说明PE线可能存在故障，需要检修。
三、实际应用在实际应用中，交流充电枪的pe检测原理对于保障充电安全至关重要。
一旦充电过程中出现异常，pe检测可以及时发现并发出警告，从而避免意外发生。
此外，pe检测还可以确保充电设备的稳定运行，提高充电效率和质量。
总之，交流充电枪pe检测原理是电动汽车充电过程中不可或缺的一部分。
通过详细介绍其工作机制和实际应用，本文旨在帮助读者了解pe检测的重要性及其在实际中的应用。
在未来的电动汽车发展中，随着充电设施的不断完善和技术的不断进步，pe检测原理将更加重要，为电动汽车的普及和应用提供有力保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析交流充电桩的互操作性测试标准和目的
《电动汽车传导充电互操作性标准》征求意见终稿已经发布，电动汽车及
充电桩行业即将具备一个详细的测试标准。在这个测试标准的监督下电动汽
车与充电桩的兼容匹配性将会大大提高。本文将为大家浅析交流桩的互操作
性测试标准。
一、测试系统组成
标准中首先提及了交流充电桩测试系统的组成，如图所示。主要包括车辆
控制器模拟盒（测试交流充电桩的充电控制过程、异常充电状态以及连接控
制时序等）、交流电源（模拟电网供电特性）、负载（模拟电池消耗充电桩的
输出能量）、测试仪器（测量充电桩的电气特性及控制信号状态等）、主控机
（控制车辆控制器模拟盒模拟充电过程的不同状态、采集记录测试仪器的测
量数据生成测试报告）。这几部分对充电桩进行有序的联动测试可以大大提高
测试效率。
二、充电控制过程测试
交流充电桩的充电控制过程测试分为四个阶段：连接确认测试、充电准备
就绪测试、启动及充电阶段测试、正常充电结束测试。检测的内容包括检测
