邻接矩阵及拉普拉斯矩阵
解释结构模型邻接矩阵
解释结构模型邻接矩阵结构模型（Structural Model）是指在软件工程中，用于描述系统的静态结构的一种模型。
它通常用于表示系统的组件、类、对象之间的静态关系以及它们的属性和行为。
结构模型可以帮助开发人员理解系统的组成部分以及它们之间的相互关系，从而更好地设计、开发和维护软件系统。
在结构模型中，最常用的表示方法是邻接矩阵（Adjacency Matrix）。
邻接矩阵是一种用来表示图形结构的矩阵。
图形结构是由节点和连接节点的边组成的。
邻接矩阵的行和列分别对应图的节点，矩阵中的元素表示节点之间是否存在边。
如果两个节点之间存在边，则对应矩阵元素的值为1；如果两个节点之间不存在边，则对应矩阵元素的值为0。
邻接矩阵可以提供关于图形结构的丰富信息。
通过分析矩阵的行和列，可以确定图中节点的数量、节点之间的连接关系、节点的度等。
邻接矩阵还可以用于进行图的遍历和算法，如深度优先（DFS）和广度优先（BFS）。
此外，邻接矩阵还可以用于解决一些图形相关的优化问题，如最短路径问题和最小生成树问题。
邻接矩阵在实际应用中有广泛的用途。
例如，在社交网络分析中，可以使用邻接矩阵来表示用户之间的关系，并通过矩阵的运算来发现社交网络中的社群结构。
在路由器和互联网中，邻接矩阵可以用来描述网络节点之间的物理连接，从而实现路由表的生成和更新。
邻接矩阵还可以用于解决诸如稀疏矩阵压缩和图形聚类等问题。
然而，邻接矩阵也存在着一些限制和不足之处。
首先，矩阵的大小由节点的数量决定，对于大型图形结构，矩阵会占用大量的内存空间。
其次，对于稀疏图，即节点之间的连接较少的情况，邻接矩阵会浪费大量的空间来表示不存在的边，从而造成存储的浪费。
此外，邻接矩阵在表示稀疏图时的运算效率较低，不适用于一些复杂的图形分析算法。
为了克服邻接矩阵的不足，还有其他的表示图形结构的方法，如邻接表（Adjacency List）和邻接多重表（Adjacency Multilist）。
图谱简介
图谱简介图论与组合是一门历史悠久而在近四十年又获得蓬勃发展的应用数学学科，是处理离散问题的强有力的工具，是整个离散数学的一个重要组成部分。
图论与组合包含着十分丰富的内容，按其所研究的问题的侧重点不同，可以分为图论、计数理论、组合矩阵论、最优化理论、组合设计等几个方面。
近五十年来，随着计算机科学、信息科学和系统科学的发展，图论组合及其应用的研究越来越引起人们的关注。
无论从其理论价值和实际应用的广度和深度来看，图论与组合正处于一个具有强大生命力的迅速发展的新时期。
一．图的矩阵在图论中，为了研究图的性质，人们引进了各种各样的矩阵，诸如图的邻接矩阵，拉普拉斯矩阵，规范拉普拉斯矩阵等，这些矩阵与图都有着自然的联系，代数图论的一个主要问题就是研究图的性质能否以及如何由这些矩阵的代数性质反映出来，这里所指的矩阵的代数性质，主要指矩阵的特征值。
图谱理论主要研究图的邻接矩阵、拉普拉斯矩阵和规范拉普拉斯矩阵的特征值及其特征向量，是当前代数图论、组合矩阵论和代数组合论共同关注的一个重要研究课题，极大地丰富和促进了图论和组合学的研究内容。
假设),(E V G =是一个无向无环的图（简单图或多重图），其中{}n v v v V ,,,21 =，{}m e e e E ,,,21 =。
定义1 G 的邻接矩阵是一个n n ⨯的矩阵n n ij a G A ⨯=)()(，其中ij a 是连接顶点i v 与j v 的边的条数。
图的邻接矩阵的特征值，是代数图论的一个基本研究课题，已经形成相当成熟的理论。
图谱的第一篇论文发表于1957 年，其结果是.定理1 令G 是n 个结点的简单连通图，则1)(1cos 2-≤≤+n G n ρπ，左边的等号成立，当且仅当G 是一路；右边的等号成立，当且仅当G 是一个完全图。
在国内该方面的研究直到1979年才出现了第一篇论文，该论文由李乔和冯克勤合写并发表在1979年的《应用数学学报》上。
代表人物: C. D. Cvetkovic.专 著：D. M. Cvetkovic, M. Doob, and H. Sachs, Spectra of graph-theory and applications, VEB Deutscher Verlag d. Wiss. Berlin, 1979; Acad. Press, New York, 1979. 1995注：1．)()(),(k ijk ij k a a A = 表示 G 中点 i v 到 j v 长为 k 的路的数目—数学归纳法。
聚类算法：谱聚类和层次聚类的比较
聚类算法：谱聚类和层次聚类的比较聚类是数据挖掘中一种重要的无监督学习方法，其目的是将相似的数据对象分组，形成簇（cluster），并且簇与簇之间差异较大。
聚类算法可以分为分层聚类方法和非分层聚类方法。
其中，谱聚类和层次聚类是两种常见的聚类算法方法，本文将对这两种方法进行比较分析。
1.谱聚类谱聚类是一种基于图论和矩阵分析的聚类方法。
该方法将数据集转化为一个图（Graph），然后通过计算该图对应的拉普拉斯矩阵的特征向量将数据分成不同的类别。
谱聚类算法具有以下三个主要步骤：（1）构建邻接矩阵。
通常情况下，可以使用高斯核函数来计算数据点之间的相似度，并将相似度高于某个阈值的数据点之间的权值赋值为1，否则赋值为0。
（2）计算拉普拉斯矩阵。
对于邻接矩阵A（即关联矩阵），可以构建度矩阵D及其逆矩阵D^(-1)，则拉普拉斯矩阵L=D-A。
根据拉普拉斯矩阵的特征值和特征向量，可以得到数据集的降维表示。
（3）对特征向量进行聚类。
根据求得的特征向量，可以使用KMeans等聚类算法来将数据集进行划分。
谱聚类算法的优点是它可以处理非线性的数据结构，并且可以保留数据的全局结构。
另外，在谱聚类中，可以自定义相似性函数，这增加了算法的灵活性。
2.层次聚类层次聚类是一种树状的聚类方法，应用广泛。
层次聚类分为两种子类型：聚合（自下而上）和分裂（自上而下）。
在聚合过程中，每个数据点开始时被视为一个单独的组，然后逐步合并为一个大的组。
在分裂过程中，则是将整个数据集视为一个大组，然后将其逐步分裂为较小的组。
层次聚类算法的基本步骤如下：（1）计算两个最相似（或距离度量最小）群体之间的距离。
（2）合并这两个最相似的群体为一个新的群体。
（3）重复步骤1、2，直到所有样本都被分配到同一个簇中。
与谱聚类相比，层次聚类的优点在于其聚类结果易于直观理解并且不需要设置参数。
另外，它可以用于任何样本之间的相似性度量。
3.比较分析谱聚类和层次聚类算法在处理聚类问题时有不同的优缺点。
统计学中的网络分析方法
统计学中的网络分析方法网络分析是统计学中一个重要的分支领域，它致力于研究和分析由节点和边（链接）组成的网络结构，以揭示隐藏在其中的模式和特征。
网络分析方法可以应用于各种领域，包括社会学、生物学、物理学以及计算机科学等，以帮助我们更好地理解和解释复杂系统的行为。
本文将探讨统计学中常用的网络分析方法，并介绍其在不同领域的应用。
一、网络的定义和表示方法在网络分析中，网络由节点和边组成。
节点代表网络中的个体或元素，边则表示节点之间的关系或连接。
节点和边的属性以及它们之间的拓扑结构都可以提供有关网络的重要信息。
网络分析中常用的网络表示方法有邻接矩阵和关联列表。
邻接矩阵是一个二维矩阵，其中每个元素表示节点之间的连接情况。
关联列表则是用列表的形式表示网络中的节点和边的关系。
这些表示方法可以在网络分析中被用来计算网络的统计指标和特征。
二、节点中心性度量节点中心性是网络分析中一个关键的度量指标，用于衡量节点在网络中的重要性和地位。
常用的节点中心性度量方法包括度中心性、接近度中心性和介数中心性。
度中心性是指节点的度数，即与该节点直接连接的边的数量，度数越大则表示节点在网络中的连接越多，重要性越高。
接近度中心性则基于节点和其他节点之间的最短路径长度，节点越接近其他节点则其接近度中心性越高。
介数中心性是指节点在网络中作为最短路径的中转节点的次数，介数中心性越高则表示节点在网络中具有更大的影响力。
三、社区检测社区指的是网络中紧密连接的节点群体。
社区检测是网络分析中的一个重要任务，其目标是将网络中的节点划分为不同的社区，以揭示网络中的组织结构和模式。
常见的社区检测方法包括基于模块度的方法、层次聚类和谱聚类。
模块度是一种衡量网络划分质量的指标，它衡量了节点在社区内连边比社区外连边的多的程度。
层次聚类则是一种自底向上的聚类方法，通过不断地合并节点和社区来构建一个层次结构，以识别不同层次的社区结构。
谱聚类则是基于图论和线性代数的方法，它通过对网络图的拉普拉斯矩阵进行特征值分解，将节点划分为不同的社区。

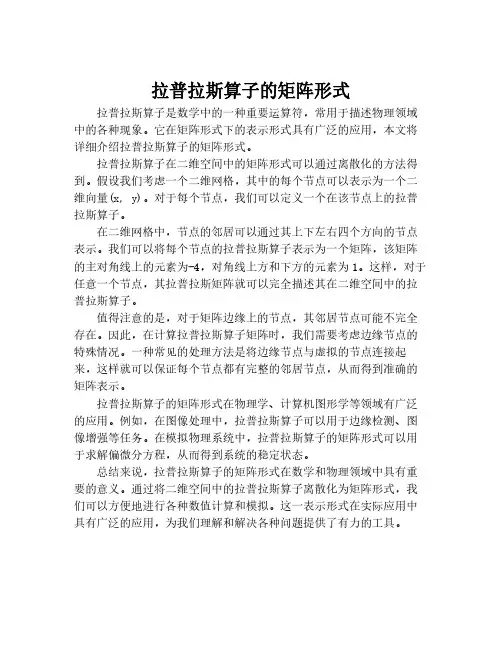

拉普拉斯算子的矩阵形式
拉普拉斯算子的矩阵形式
拉普拉斯算子是数学中的一种重要运算符，常用于描述物理领域中的各种现象。
它在矩阵形式下的表示形式具有广泛的应用，本文将详细介绍拉普拉斯算子的矩阵形式。
拉普拉斯算子在二维空间中的矩阵形式可以通过离散化的方法得到。
假设我们考虑一个二维网格，其中的每个节点可以表示为一个二维向量(x,y)。
对于每个节点，我们可以定义一个在该节点上的拉普拉斯算子。
在二维网格中，节点的邻居可以通过其上下左右四个方向的节点表示。
我们可以将每个节点的拉普拉斯算子表示为一个矩阵，该矩阵的主对角线上的元素为-4，对角线上方和下方的元素为1。
这样，对于任意一个节点，其拉普拉斯矩阵就可以完全描述其在二维空间中的拉普拉斯算子。
值得注意的是，对于矩阵边缘上的节点，其邻居节点可能不完全存在。
因此，在计算拉普拉斯算子矩阵时，我们需要考虑边缘节点的特殊情况。
一种常见的处理方法是将边缘节点与虚拟的节点连接起来，这样就可以保证每个节点都有完整的邻居节点，从而得到准确的矩阵表示。
拉普拉斯算子的矩阵形式在物理学、计算机图形学等领域有广泛的应用。
例如，在图像处理中，拉普拉斯算子可以用于边缘检测、图像增强等任务。
在模拟物理系统中，拉普拉斯算子的矩阵形式可以用于求解偏微分方程，从而得到系统的稳定状态。
总结来说，拉普拉斯算子的矩阵形式在数学和物理领域中具有重要的意义。
通过将二维空间中的拉普拉斯算子离散化为矩阵形式，我们可以方便地进行各种数值计算和模拟。
这一表示形式在实际应用中具有广泛的应用，为我们理解和解决各种问题提供了有力的工具。

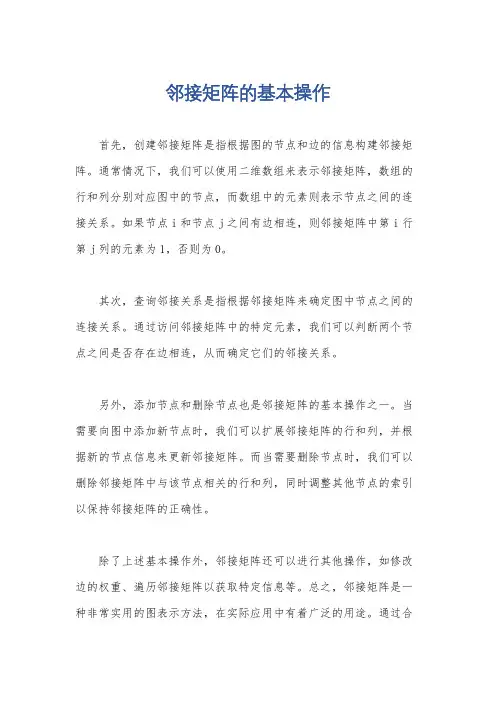

邻接矩阵的基本操作
邻接矩阵的基本操作
首先，创建邻接矩阵是指根据图的节点和边的信息构建邻接矩阵。
通常情况下，我们可以使用二维数组来表示邻接矩阵，数组的行和列分别对应图中的节点，而数组中的元素则表示节点之间的连接关系。
如果节点i和节点j之间有边相连，则邻接矩阵中第i行第j列的元素为1，否则为0。
其次，查询邻接关系是指根据邻接矩阵来确定图中节点之间的连接关系。
通过访问邻接矩阵中的特定元素，我们可以判断两个节点之间是否存在边相连，从而确定它们的邻接关系。
另外，添加节点和删除节点也是邻接矩阵的基本操作之一。
当需要向图中添加新节点时，我们可以扩展邻接矩阵的行和列，并根据新的节点信息来更新邻接矩阵。
而当需要删除节点时，我们可以删除邻接矩阵中与该节点相关的行和列，同时调整其他节点的索引以保持邻接矩阵的正确性。
除了上述基本操作外，邻接矩阵还可以进行其他操作，如修改边的权重、遍历邻接矩阵以获取特定信息等。
总之，邻接矩阵是一种非常实用的图表示方法，在实际应用中有着广泛的用途。
通过合
理地运用邻接矩阵的基本操作，我们可以对图进行高效地管理和分析。
图论基础图的表示与常见算法
图论基础图的表示与常见算法图论是数学的一个分支，研究的是图这种数学结构。
图由节点（顶点）和边组成，是研究网络、关系、连接等问题的重要工具。
在图论中，图的表示和算法是非常重要的内容，本文将介绍图的表示方法以及一些常见的图算法。
一、图的表示1. 邻接矩阵表示法邻接矩阵是表示图的一种常见方法，适用于稠密图。
对于一个有n 个节点的图，邻接矩阵是一个n×n的矩阵，其中第i行第j列的元素表示节点i到节点j是否有边相连。
如果有边相连，则该元素的值为1或边的权重；如果没有边相连，则该元素的值为0或者无穷大。
邻接矩阵的优点是可以方便地进行边的查找和修改，但缺点是对于稀疏图来说，会浪费大量的空间。
2. 邻接表表示法邻接表是表示图的另一种常见方法，适用于稀疏图。
对于一个有n 个节点的图，邻接表是一个长度为n的数组，数组中的每个元素是一个链表，链表中存储了与该节点相连的其他节点。
邻接表的优点是节省空间，适用于稀疏图，但缺点是查找边的时间复杂度较高。
3. 关联矩阵表示法关联矩阵是表示图的另一种方法，适用于有向图。
对于一个有n个节点和m条边的图，关联矩阵是一个n×m的矩阵，其中第i行第j列的元素表示节点i和边j的关系。
如果节点i是边j的起点，则该元素的值为-1；如果节点i是边j的终点，则该元素的值为1；如果节点i与边j无关，则该元素的值为0。
关联矩阵适用于有向图，可以方便地表示节点和边之间的关系。
二、常见图算法1. 深度优先搜索（Depth First Search，DFS）深度优先搜索是一种用于遍历或搜索图的算法。
从起始节点开始，沿着一条路径一直向下搜索，直到到达叶子节点，然后回溯到上一个节点，继续搜索其他路径。
DFS可以用递归或栈来实现。
2. 广度优先搜索（Breadth First Search，BFS）广度优先搜索是另一种用于遍历或搜索图的算法。
从起始节点开始，先访问起始节点的所有邻居节点，然后再依次访问邻居节点的邻居节点，以此类推。
谱聚类 拉普拉斯算法
谱聚类拉普拉斯算法
谱聚类是一种常用的聚类算法，通过将数据集转化为图形模型，利用图的谱分析方法来进行聚类。
其中，拉普拉斯算法是谱聚类的一种基本算法，其主要思想是将数据集转化为图形模型后，通过计算拉普拉斯矩阵来得到聚类结果。
具体来说，拉普拉斯算法分为两种类型：标准拉普拉斯算法和对称拉普拉斯算法。
标准拉普拉斯算法通过计算拉普拉斯矩阵的特征向量来进行聚类，而对称拉普拉斯算法则通过计算对称拉普拉斯矩阵的特征向量来进行聚类。
两种算法的主要区别在于拉普拉斯矩阵的构造方式不同。
在实现拉普拉斯算法时，需要先构造数据集的邻接矩阵和度矩阵，然后根据不同的算法类型计算拉普拉斯矩阵，并求解其特征向量。
最后，通过对特征向量进行聚类，即可得到最终的聚类结果。
总之，拉普拉斯算法是谱聚类中比较基础的算法之一，通过对数据集进行图形模型转化，可以有效地进行聚类。
在实际应用中，需要根据数据集的特点选择不同的算法类型，并根据具体情况进行参数调整，才能得到更加准确的聚类结果。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
邻接矩阵及拉普拉斯矩阵
邻接矩阵
图的邻接矩阵能够很方便的表示图的很多信息，且具有描述简单、直观的特点。
无向简单图的邻接矩阵定义如下：设图G = (V ，E ) ，有n ≥ 1 个顶点,分别为：12,,,
n v v v 则G 的邻接矩阵 A 是按如下定义的一个n 阶方阵。
1v =a a =0,i j ij n n ij A ⨯∈⎧⎨
⎩，
（,v ）E （） ， 否则
直观上，由邻接矩阵我们可以得到如下信息： 1.邻接矩阵是一个0，1的对称矩阵，对角线元素为0。
2.矩阵的各个行和（列和）是各个顶点的度。
所有元素相加和为边数的二倍。
3. A n 的i , j 位置元素为v i j 与v 之间的长度等于n 的通路的数目，而i ，j 位置的元素为
v i 到自身的回路的数目。
特别的2A 的i,i 位置元素是v i 的度；3A 的i,i 位置元素是含v i 的
三角形数目的二倍。
4.由3.设1
(1)l
k
l k S A
l ==
≥∑，则l S 中,i j 位置元素(),S l i j 为顶点i v 与v j 之间长度小于或
等于l 的通路的个数。
若(n-1),S 0i j =，则说明i v 与v j 之间没有通路。
由此我们可以得到一个判断图G 的联通新的重要准则：对于矩阵1
l
k
l k S A
==∑，若S 中所有元素都非零则G 是连
通图，否则图G 是非连通图。
5.设G 是连通图，将矩阵 A 的所有是1的元素换成−1，并且把对角线元素ii a 换成相
应顶点i v 的度，
i=1,2,,n （），则所得到的矩阵的任何元素的代数余子式都相等，等于G
的生成树的数目。
拉普拉斯矩阵
Laplacian matrix的定义
拉普拉斯矩阵（Laplacian matrix)），也称为基尔霍夫矩阵,是表示图的一种矩阵。
给定G=，其拉普拉斯矩阵被定义为:
一个有n个顶点的图(V,E)
=-
L D W
其中为图的度矩阵，为图的邻接矩阵。
举个例子。
给定一个简单的图，如下：
把此“图”转换为邻接矩阵的形式，记为：
把的每一列元素加起来得到个数，然后把它们放在对角线上（其它地方都是零），组成一个的对角矩阵，记为度矩阵，如下图所示：
根据拉普拉斯矩阵的定义，可得拉普拉斯矩阵为：
拉普拉斯矩阵的性质
介绍拉普拉斯矩阵的性质之前，首先定义两个概念，如下：
①对于邻接矩阵，定义图中A 子图与B 子图之间所有边的权值之和如下：
,(A,B)ij i A j B
W w ∈∈=
∑
其中，ij w 定义为节点i 到节点j 的权值，如果两个节点不是相连的，权值为零。
②与某结点邻接的所有边的权值和定义为该顶点的度d ，多个d 形成一个度矩阵 （对角阵）
1
n
i ij j d w ==∑
拉普拉斯矩阵 具有如下性质：
• 是对称半正定矩阵；
• L 101⋅=⋅ ，即 的最小特征值是0，相应的特征向量是1。
证明：
1()1001L D W ⋅=-⋅==⋅
• 有n 个非负实特征值12n 0=λλλ≤≤≤
• 且对于任何一个属于实向量
n f R ∈ ，有以下式子成立
2,1
1'()2N
ij i j i j f Lf w f f ==-∑
其中，L D W =-,1
n
i ij
j d w
==
∑,,(A,B)ij i A j B
W w ∈∈=
∑。
证明：
()2
1
,1
2221,11
,1''11
(2)22n
n
i i i j ij
i i j n n n n
i i i j ij j j ij i j i i j j i j f Lf f Df fWf d f f f w d f f f w d f w f f =======-=-=
-+=-∑∑∑∑∑∑。
