基于TC35iGSM模块的SMS设计和应用
基于TC35i的智能家居系统设计
基于TC35i的智能家居系统设计摘要本文提出了一种基于tc35i的低成本的可远距离控制的智能家居控制系统设计方案。
该系统以51单片机为中央处理单元,结合gsm通信模块实现家居系统的智能管理及远程控制。
关键词智能家居;单片机;gsm;tc35i中图分类号tp2 文献标识码a 文章编号1674-6708(2010)30-0255-020 引言利用gsm服务可以方便实现诸如住户防火、防盗以及家用电器远程控制等功能。
利用gsm移动通信通用模块tc35i结合51单片机可实现低功耗、高可靠性、高性价比的远距离智能家居控制。
1 总体原理介绍如图1所示,本智能家居控制系统是51单片机为核心处理器,首先将采集后的家居环境信息、安防信号、家电运行状态,经处理器将数据处理后,输出到lcd上,实现直接监控。
同时,将以上信息进行编码打包,通过tc35i通讯模块,在需要查询或异常的情况下,将信息送到预先设置好号码的手机上,以此实现用户对于家统实现远程的检测与控制。
具体包含以下功能:1)家庭环境监测及控制。
通过数字温度湿度传感器采集室内外温度湿度信息,缓存在单片机内,采用自动货远程控制的方式,启动货关闭继电器,控制空调或加湿器开关,使其能自动工作,保持室内环境的舒适。
2)安防报警。
在设防状态下,通过门磁开关,热释电传感器,烟雾传感器,二氧化碳传感器等传感器,采集室内安防信息,出现意外时自动发送报警信息到预设的用户手机上。
3)红外家电控制。
通过短信或拨号方式远距离控制单片机,由单片机控制红外发射单元,产生与家电遥控器相同的红外编码,来控制家电的运行。
2 硬件设计2.1 中央处理单元结合系统要实现的功能和性价比采用目前性能稳定、价格低廉的at89s52。
该处理器控制简单,功能丰富,含有8k字节flash,256字节ram,32位i/o口线,看门狗定时器,2个数据指针,3个16位定时器/计数器,一个6向量2级中断结构,全双工串行口,片内晶振及时钟电路。
TC35i模块详细资料
TC35i模块详细资料目前，国内已经开始使用的GSM 模块有Falcom的A2D系列、Wavecome的WMO2系列、西门子的TC35系列、爱立信的DM10/DM20系列、中兴的ZXGM18系列等，而且这些模块的功能、用法差别不大。
其中西门子的TC35系列模块性价比很高，并且已经有国内的无线电设备入网证。
所以本设计选用的是西门子TC35系列的TC35i。
这是西门子推出的最新的无线模块，功能上与TC35兼容，设计紧凑，大大缩小了用户产品的体积。
TC35i是一个支持中文短信息的工业级新版西门子GSM模块，与GSM的2/2+兼容、工作在EGSM900和GSM1800双频段，采用RS232数据接口、符合GSM0707和GSM0705ETSI标准，且易于升级为GPRS模块。
它可传输语音和数据信号, 功耗在EGSM900(4类)和GSM1800(1类)分别为2W和1W。
该模块集射频电路和基带于一体，为用户提供标准的A T命令接口，为数据、语音、短消息和传真提供快速、可靠、安全的传输，方便用户的应用开发及设计。
TC35i主要特性与技术指标包括以下几点：①频段为双频GSM900MHz 和GSMl800MHz (phase2/2+)；②②支持数据、语音、短消息和传真；③高集成度(54.5mm × 36mm × 3.6mm)；④质量为9g；⑤电源电压为单一电压3.3～4.8 V；⑥可选波特率300bps～115kbps，动波特率 4.8～115kbps；⑦电流消耗:休眠状态为3.5mA，空闲状态为25mA，发射状态平均为300mA，峰值2.5A；⑧⑧温度范围:正常操作-20℃～+55℃，存放-30℃～+85℃；⑨⑨SIM 电压为3V/1.8V。
TC35i硬件设计：TC35i的硬件图：TC35i模块有40个引脚，通过一个ZIF(Zero Insertion Force，零阻力插座)连接器引出。
这40个引脚可以划分为5类，即电源、数据输入/输出、SIM卡、音频接口和控制。
文献综述-GSM模块TC35及其外围电路设计

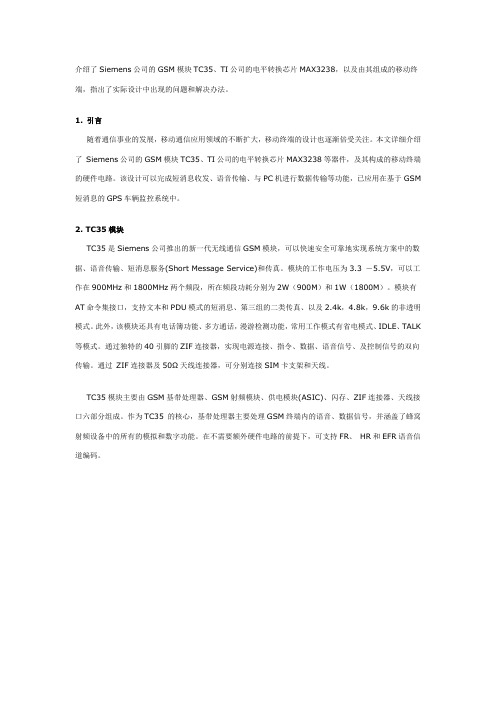

介绍了Siemens公司的GSM模块TC35、TI公司的电平转换芯片MAX3238，以及由其组成的移动终端，指出了实际设计中出现的问题和解决办法。
1. 引言随着通信事业的发展，移动通信应用领域的不断扩大，移动终端的设计也逐渐倍受关注。
本文详细介绍了Siemens公司的GSM模块TC35、TI公司的电平转换芯片MAX3238等器件，及其构成的移动终端的硬件电路。
该设计可以完成短消息收发、语音传输、与PC机进行数据传输等功能，已应用在基于GSM 短消息的GPS车辆监控系统中。
2. TC35模块TC35是Siemens公司推出的新一代无线通信GSM模块，可以快速安全可靠地实现系统方案中的数据、语音传输、短消息服务(Short Message Service)和传真。
模块的工作电压为3.3 －5.5V，可以工作在900MHz和1800MHz两个频段，所在频段功耗分别为2W（900M）和1W（1800M）。
模块有AT命令集接口，支持文本和PDU模式的短消息、第三组的二类传真、以及2.4k，4.8k，9.6k的非透明模式。
此外，该模块还具有电话簿功能、多方通话，漫游检测功能，常用工作模式有省电模式、IDLE、TALK 等模式。
通过独特的40引脚的ZIF连接器，实现电源连接、指令、数据、语音信号、及控制信号的双向传输。
通过ZIF连接器及50Ω天线连接器，可分别连接SIM卡支架和天线。
TC35模块主要由GSM基带处理器、GSM射频模块、供电模块(ASIC)、闪存、ZIF连接器、天线接口六部分组成。
作为TC35 的核心，基带处理器主要处理GSM终端内的语音、数据信号，并涵盖了蜂窝射频设备中的所有的模拟和数字功能。
在不需要额外硬件电路的前提下，可支持FR、HR和EFR语音信道编码。
图1 TC35功能框图3. 外围应用电路TC35模块的正常运行需要相应的外围电路与其配合。
TC35共有40个引脚，通过ZIF连接器分别与电源电路、启动与关机电路、数据通信电路、语音通信电路、SIM卡电路、指示灯电路等连接。
基于TC35模块的无线接入终端设计
引言ＧＳＭ无线接入终端是为了解决固定用户布线难、部分地区装机条件不足以及解决临时通信问题的一种无线接入设备，它通过ＧＳＭ网络向用户提供类似固定电话的接口。
它是一种将普通电话机与９００ＭＨｚ／１８００ＭＨｚ移动通信网连接并进行通话的转接设备。
将它与任意一部双音频电话简单连接后，用户就可以方便地拨打电话，还可以使用移动运营商提供的各项服务，使用十分简单方便。
本文采用ＴＣ３５模块设计的无线接入终端具备与ＰＳＴＮ普通有人值守公话相同的功能，帮助移动运营商占领广阔的固定电话公话市场。
无线终端的设计电路组成系统的硬件电路部分包括天线、ＣＰＵ、ＧＳＭ模块、ＳＬＩＣ厚膜电路、电源和馈电输出系统。
ＣＰＵ采用５１系列单片机Ａｔｍｅｌ８９Ｃ５１，具有使用方便，抗干扰性好等特点。
ＧＳＭ模块采用西门子公司的ＴＣ３５工业控制模块，来完成语音及数据通信，它提供的ＡＴ指令接口由ＣＰＵ控制该模块工作。
电话机接口电路采用Ｍｉｔｅｌ公司的ＭＨ８８６１２Ｂ厚膜电路。
ＴＣ３５模块是整个ＧＳＭ系统的核心，它工作在ＥＧＳＭ９００和ＧＳＭ１８００双频段，可传输语音和数据信号，功耗在ＥＧＳＭ９００（４类）和ＧＳＭ１８００（１类）分别为２Ｗ和１Ｗ，通过接口连接器和天线连接器分别连接到ＳＩＭ卡读卡器和天线。
ＴＣ３５摸块提供ＲＳ－２３２数据口，采用ＡＴ贺氏指令，符合ＥＴＳＩ标准ＧＳＭ０７０７和ＧＳＭ０７０５，内置微控制器将ＧＰＳ接收机和ＧＳＭ模块结合在一起。
ＴＣ３５的数据接口（ＣＭＯＳ电平）通过ＡＴ命令可双向传输指令和数据，可选择波特率为３００ｂｉｔ／ｓ￣１１５ｋｂｉｔ／ｓ，自动波特率为１．２ｋｂｉｔ／ｓ￣１１５ｋｂｉｔ／ｓ。

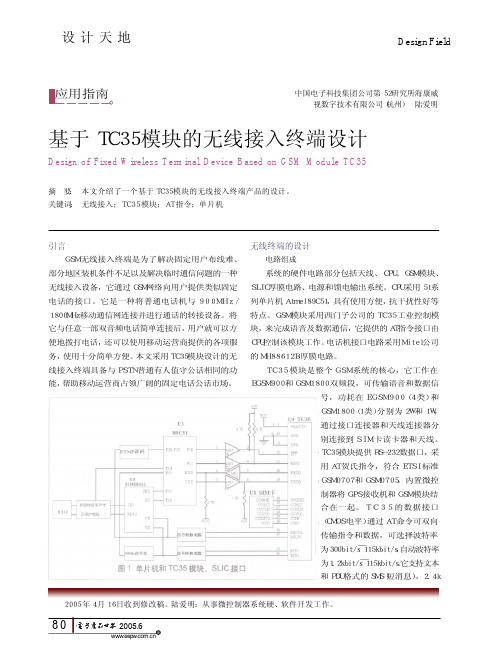

它支持文本和ＰＤＵ格式的ＳＭＳ（短消息），２．４ｋ基于ＴＣ３５模块的无线接入终端设计Design of Fixed Wireless Terminal Device Based on GSM Module TC35中国电子科技集团公司第５２研究所海康威视数字技术有限公司（杭州） 陆爱明摘 要：本文介绍了一个基于ＴＣ３５模块的无线接入终端产品的设计。
基于TC35模块实现短消息收发
基于TC35模块实现短消息收发
张华;高需
【期刊名称】《电脑知识与技术》
【年(卷),期】2010(006)017
【摘要】短消息是GSM系统提供的一种数字业务,由于它具有覆盖面广、服务费用低、可靠性高等特点,因此被广泛应用于各种无线数据采集与监控系统.文章对在PDU模式下通过串口向TC35模块发送AT指令来实现短消息收发的过程做了具体介绍,并给出了使用C#实现短消息发送的具体实例.
【总页数】4页(P4817-4819,4821)
【作者】张华;高需
【作者单位】南阳理工学院软件学院,河南,南阳,473000;南阳理工学院软件学院,河南,南阳,473000
【正文语种】中文
【中图分类】TP311
【相关文献】
1.基于TC35模块和VB的短消息接入收发设计 [J], 吴琳艳
2.TC35型短消息收发模块在CO气体监测仪中的应用 [J], 杨雪;王秋光
3.基于TC35i的PC机短消息收发模块 [J], 魏英钦;陈连坤
4.基于TC35i GSM模块的短消息收发系统设计 [J], 叶卫;胡俊达
5.利用TC35i和PC机实现短消息的收发 [J], 周艳丽;魏宗寿
因版权原因，仅展示原文概要，查看原文内容请购买。
基于GSM短消息方式的智能家庭网关的设计与实现_毕业设计论文
武汉理工大学毕业设计（论文）基于GSM短消息方式的智能家庭网关的设计与实现学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包括任何其他个人或集体已经发表或撰写的成果作品。
本人完全意识到本声明的法律后果由本人承担。
作者签名：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保障、使用学位论文的规定，同意学校保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权省级优秀学士论文评选机构将本学位论文的全部或部分内容编入有关数据进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
本学位论文属于1、保密囗，在年解密后适用本授权书2、不保密√。
（请在以上相应方框内打“√”）作者签名：年月日导师签名：年月日武汉理工大学本科生毕业设计（论文）任务书设计（论文）题目：基于GSM短消息方式的智能家庭网关的设计与实现设计（论文）主要内容：研究智能家庭网关的工作原理，并且制定明确的转换准则。
熟悉和掌握GSM移动通信技术的基本原理，在明确GSM短消息工作方式的基础上，设计并实现家庭网关的软硬件部分，其中以单片机作为微控制器,实现代码转换。
最后对所设计的智能家庭网关进行调试、改进，从而实现通过GSM短信息方式和家庭网关之间的通信。
要求完成的主要任务：1、查阅不少于17篇的相关资料，其中英文文献不少于2篇；2、按指定要求和格式完成开题报告；3、在了解GSM移动通信技术基本原理和概念的基础上，制定GSM短消息通信方式与家庭网关的通信规则，然后利用C语言进行编程，实现对信息的编解码,最后完成对智能家庭网关相关软硬件部分的设计与实现。
4、完成不少于5000字的指定与设计任务相关的英文文献翻译；5、完成至少12000字的毕业论文的撰写及与论文答辩相关的工作。
必读参考资料：[1]谢自美.电子线路设计-实验-测试[M].武汉：华中科技大学出版社，2006.[2]严常青.移动通信原理与系统[M].重庆：重庆大学出版社，2007.[3]Chen Peijiang，Jiang Xuehua.Design and Implementation of Remote Monitoring SystemBased on GSM[J].2008 IEEE Pacific-Asia Workshop on Computationl Intelligence and Industrial Application.2008:678-681.指导教师签名系主任签名院长签名（章）武汉理工大学本科学生毕业设计（论文）开题报告目录摘要 (I)Abstract ................................................................................................................................................................ I I 1 绪论. (1)1.1 本课题国内外研究现状 (1)1.2 本文主要研究工作 (2)2 智能家庭网关的总体设计 (3)2.1 智能家庭网关的总体结构与工作原理 (3)2.2 智能家庭网关的控制命令介绍 (4)2.3 智能家庭网关的硬件设计 (5)58112.4 智能家庭网关的软件设计 (13)131517183 总结与展望 (22)3.1 工作总结 (22)3.2 展望 (22)参考文献 (23)附录1 (24)附录2 (25)致谢 (27)摘要现在的家庭中，各种家用电器日益增多，怎样对各种家用电器进行统一的管理，就成了一个比较重要的问题。
基于TC35I的GSM无线数据采集系统的设计
基于TC35I的GSM无线数据采集系统的设计
苏维嘉;张其阳
【期刊名称】《电子技术应用》
【年(卷),期】2009(035)012
【摘要】针对远程数据采集问题,研制了一种基于TC35I的GSM远程数据采集系统.该采集系统具有可配置性高、应用范围广等特点.对数据采集和无线通信所涉及到的理论和应用问题进行了分析研究,阐述了该系统的整体结构,详细描述了各个组成模块的设计实现方法及所涉及的相关技术,并给出了最后的验证结果.
【总页数】3页(P88-90)
【作者】苏维嘉;张其阳
【作者单位】辽宁工程技术大学,机械工程学院,辽宁,阜新,123000;辽宁工程技术大学,机械工程学院,辽宁,阜新,123000
【正文语种】中文
【中图分类】TH39
【相关文献】
1.基于TC35i和MSP430F149的无线数据采集系统 [J], 宋超;李欣;董静薇
2.基于ZigBee与GSM的无线网络数据采集系统设计 [J], 李伟;黄尤来;陈德鹏;刘建华
3.基于GSM短消息无线数据采集系统的硬件设计 [J], 赵丽虹
4.基于GSM短消息的远程无线数据采集系统的研究与设计 [J], 杨素英;刘会景;李琨
5.基于GSM短消息的远程无线数据采集系统的研究与设计 [J], 杨素英; 刘会景; 李琨
因版权原因，仅展示原文概要，查看原文内容请购买。
基于TC35i的远程监控系统的设计与实现
5科技资讯科技资讯S I N &T N OLOGY I N FORM TI ON 2008N O.23SCI ENC E &TEC HNO LO GY I N FO RM A TI ON 信息技术1研究意义与应用前景SM S(短消息业务)是G SM 提供的不需要建立端到端连接的业务。
在一些实时性要求不高、数据传输量较小的远程监控系统中,为了节省线路投资提高监控单元安装的灵活性,可以利用GSM 短消息作为数据传输的媒介,构成一个经济实用的远程监控网络。
系统设计的思路是利用手机短信实现对远程监控设备智能控制和信息交流,系统主要由现场采集端、远程控制终端和GSM 网络三大部分构成,其基本结构如图1所示。
2T C 35i 模块简介西门子公司的T C35i 模块是一个支持中英文短信息的GSM 模块,工作在GSM 900/1800M Hz 双频段,可传输语音和数据信号。
T C35i 的数据接口通过AT 命令可双向传输指令和数据,可选波特率为300bi t /s ～115kbi t /s 。
它支持Te xt 和PDU 格式的SM S 。
它由供电模块(ASI C)、闪存、ZI F连接器、天线接口等6部分组成。
TC 35i 模块有40个引脚,通过一个Z I F(零阻力插座)连接器引出。
这40个引脚可以划分为5类,即电源引脚、数据输入/输出引脚、SI M 卡引脚、音频接口和控制引脚。
3系统硬件设计在整个系统中,TC 35i 远程控制终端是我们设计的主要内容,主要由电源电路、启动电路、SI M 卡接口电路和UAR T 通信接口电路等几部分组成。
3.1电源电路接口设计TC 35i 的第1～5引脚是正电源输入脚,推荐值是4.2V,第6～10引脚是电源地。
必须注意:模块最低工作电压不能低于3.3V ,否则电压将会跌落,从而导致T C35i 停止工作。
因此,应采用尽可能短的扁平柔性FFC 电缆连接模块和ZI F 座,长度不要超过20c m 。
基于TC35短消息模块的瓦斯浓度警告器的设计
基于TC35短消息模块的瓦斯浓度警告器的设计摘要：基于GSM 通讯技术，以ARM 微控制器LPC2109 为核心，通过控制瓦斯浓度传感器CO-BF 采集工作环境的瓦斯浓度，再将达到警告级别的浓度值通过TC35 短消息模块发送出去的方案。
从硬件搭建和软件设计出发，介绍了瓦斯浓度警告器的实现。
为瓦斯浓度的实时采集及预警提供了更加有效的解决方案。
引言由于短消息具有内容直观，传输距离远，用户无需建立信号中转站，如今在各个领域都得到了广泛的应用。
本文通过GSM 模块TC35 的短消息功能实现了瓦斯浓度信息的远距离发送。
硬件电路的设计方案系统总体方案硬件设计原理框图参见图1。
GSM 模块的选择GSM 模块采用Siemens 公司的TC35，可以快速安全可靠地实现系统方案中的数据、语音传输，短消息服务(SMS)和传真功能。
模块的工作电压为3.3～4.8 V，可以工作在900 MHz 和1800 MHz 两个频段。
具有AT 命令集接口，支持文本和PDU 模式的短消息、传真。
通过40PIN 的ZIF 连接器，实现电源连接、指令、数据、语音信号、及控制信号的双向传输。
模块集射频电路与基带于一体，其主要组成结构分为6 个部分：GSM 基带处理器、GSM 射频模块、供电模块(ASIC)、闪存、ZIF 连接器及天线接口。
微控制器芯片的选择因为需要通过串口给TC35 模块发送数据和命令，所以需要选择一个合适的带有串口通讯功能的微控制器来作为设计的主控芯片。
设计选用NXP 公司的LPC2109 微控制器。
LPC2109 有8K 的RAM 空间和64K 的Flash 空间，足以烧写和运行相。
基于GSM短信模块家庭安全报警系统
供电电路设计：
本篇电源采用MAX610典型 的不间断5V电源设计，把 MAX610和电池组和起来即 可构成不间断5V电源。如 图8—3所示，电网供电时 ，V+通过R2向7.2V锂电池 缓慢充电。电网停止供电 时，锂电池通过二极管D1 提供电源。MAX610便可连 续提供5V电压输出值V+近 似为5.8V，即电池电压降 为5V。
TC35i介绍：
TC35i新版西门子工业GSM模块是一个支持中文短信息的工 业级GSM模块,工作在EGSM900和GSM1800双频段,电源范围 为直流3.3～5V
串口通讯：
波特率是串行通讯中每秒传送的数据位 数。方式0和方式2的波特率是不变的 （fosc/12、fosc/32、fosc/64);方式1和方 式3的波特率由T1的溢出率决定 波特率计算： 波特率=（2SMOD/32)*T1溢出率= （2SMOD/32)*fosc/[12*(256-X)]= 2SMOD*fosc 32*12*(2L—X） 式中：L位计数位长；X为初值。 GSM模块TC35默认波特率位9600bps,故单片机串口波特率因 设置在9600bps 单片机使用晶振11.059MHZ，所以 fosc=11.059MHZ。T1设置方式2， 分成两个8位计数器，故L=8。 根据公式可以得出计数初值X=0FDH。
=0
读烟雾传感器开关量 =1 发短信： 火灾险情
=0
读燃气传感器开关量 =1 发短信： 燃气泄漏
读红外传感器开关量
读烟雾传感器开关量 =0 =1 报警器2 报 警
读燃气传感器开关量 =0 =1 报警器3 报 警
=0
=1 报警器1 报 警
