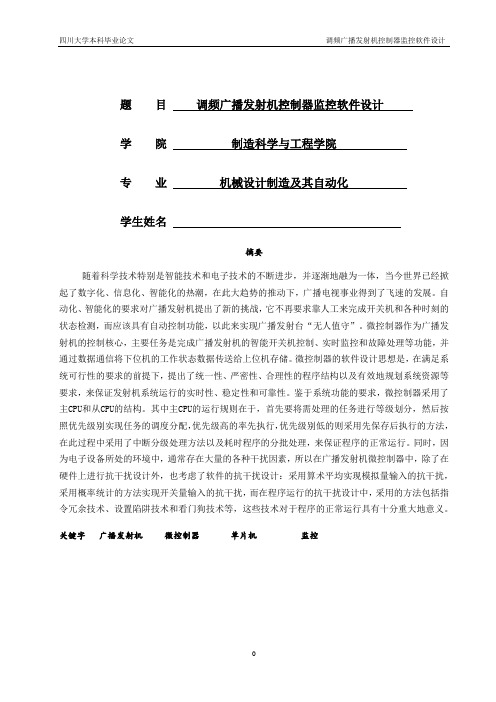

四川大学本科毕业论文调频广播发射机控制器监控软件设计题目调频广播发射机控制器监控软件设计学院制造科学与工程学院专业机械设计制造及其自动化学生姓名摘要随着科学技术特别是智能技术和电子技术的不断进步，并逐渐地融为一体，当今世界已经掀起了数字化、信息化、智能化的热潮，在此大趋势的推动下，广播电视事业得到了飞速的发展。
自动化、智能化的要求对广播发射机提出了新的挑战，它不再要求靠人工来完成开关机和各种时刻的状态检测，而应该具有自动控制功能，以此来实现广播发射台“无人值守”。
微控制器作为广播发射机的控制核心，主要任务是完成广播发射机的智能开关机控制、实时监控和故障处理等功能，并通过数据通信将下位机的工作状态数据传送给上位机存储。
微控制器的软件设计思想是，在满足系统可行性的要求的前提下，提出了统一性、严密性、合理性的程序结构以及有效地规划系统资源等要求，来保证发射机系统运行的实时性、稳定性和可靠性。
鉴于系统功能的要求，微控制器采用了主CPU和从CPU的结构。
其中主CPU的运行规则在于，首先要将需处理的任务进行等级划分，然后按照优先级别实现任务的调度分配，优先级高的率先执行，优先级别低的则采用先保存后执行的方法，在此过程中采用了中断分级处理方法以及耗时程序的分批处理，来保证程序的正常运行。
同时，因为电子设备所处的环境中，通常存在大量的各种干扰因素，所以在广播发射机微控制器中，除了在硬件上进行抗干扰设计外，也考虑了软件的抗干扰设计：采用算术平均实现模拟量输入的抗干扰，采用概率统计的方法实现开关量输入的抗干扰，而在程序运行的抗干扰设计中，采用的方法包括指令冗余技术、设置陷阱技术和看门狗技术等，这些技术对于程序的正常运行具有十分重大地意义。
关键字广播发射机微控制器单片机监控四川大学本科毕业论文调频广播发射机控制器监控软件设计FM radio transmitter controller monitors the softwaredesignMajor: Mechanical Design and Manufacturing AutomationCandidate Fei Gu Director ZhenYu HanAbstrctAs science and technology, especially smart technology and electronic technology continues to progress, and gradually blend in the world today has launched a digital, information technology, intelligent boom in this trend, driven by radio and television broadcasting has beenrapid development. Automation and intelligence requirements of broadcast transmitters of new challenges, it is no longer required by artificial state detection switch machines and a variety of times, they should have the function of automatic control, radio transmitting in order to achieve "no people on duty. "Microcontroller as the core of the control of the broadcast transmitter, the main task is the completion of broadcast transmitters intelligent switching control, real-time monitoring and troubleshooting functions, and lower the working status of data transmission through data communication to the host computer storage. Microcontroller software design idea is to meet the requirements of the system feasibility under the premise of uniformity, rigor, and the reasonableness of the program structure as well as effective planning system to ensure that the transmitter system is running real-time , stability and reliability. View of system functional requirements, the microcontroller using the main CPU and the CPU structure. Operating rules of the host CPU is first of all want to be disposed of tasks graded, and then allocated in accordance with the priority to achieve the task of scheduling the first implementation of high priority, low priority is performed after the first save, this process is used to interrupt the classification approach and time-consuming procedures for batch processing, to ensure the normal operation of the program. At the same time, because the environment of electronic equipment, usually1四川大学本科毕业论文调频广播发射机控制器监控软件设计there are a large variety of confounding factors, broadcast transmitter microcontroller in addition to anti-jamming design hardware, consider the anti-jamming design of the software: the arithmetic mean anti-interference of the analog input, probability and statistics, the switch input the anti-jamming, anti-jamming design of the program is running, the methods used included instruction redundancy, set traps and watchdog these technologies for the normal operation of the program has a very significant manner.Keyword broadcast transmitter microcontroller microcontroller monitoring2四川大学本科毕业论文调频广播发射机控制器监控软件设计目录第一章绪论 (5)一国内外广播发射机微控制器的发展现状 (5)二微控制器实现功能的意义及其目的 (6)三课题的来源 (6)四本论文的主要工作 (6)第二章广播发射机总体系统设计 (7)一系统的结构设计 (7)（1）广播发射机的总体结构 (7)（2）系统总体框架设计 (8)系统总体的框架结构如图： (8)二单片机的对比选择 (9)（1）A VR单片机（Atmel128） (9)（2）MCS51单片机 (10)（3）单片机的对比选择 (11)（4）AVR单片机集成开发运行的环境 (11)第三章微控制器软件设计 (14)一嵌入式系统软件设计基础 (14)(1) 嵌入式计算机系统的特点 (15)(2)嵌入式程序开发过程 (15)二微控制器软件设计思路 (16)（1）微控制器软件设计思路 (16)（2）系统实时性思想 (17)三系统软件的总体设计 (18)（1）发射机开关机的时序要求 (18)（2）广播发射机的关机过程操作： (20)（3）微控制器主程序流程 (20)（4）主CPU软件的设计思路 (21)（5）从CPU软件的设计思路 (22)（6）软件的抗干扰设计 (22)四看门狗技术和故障保护 (23)（1）看门狗技术时间序列的配置 (23)（2）故障分类和各种系统故障的保护方法 (25)五程序编制 (26)（1）初始化程序 (26)（2）键盘扫描程序 (26)（3）主界面的设计 (27)(4) 限制报警程序的设计 (27)(5) 液晶显示器显示程序设计过程和界面显示及其编程原理 (28)（6）开关机程序设计 (31)第四章数据通信及其协议 (32)一数据通信 (32)3四川大学本科毕业论文调频广播发射机控制器监控软件设计1.SPI数据通信及其过程 (32)2.TWI数据通信及其过程 (33)二远程通信软件及其协议 (34)第五章论文的小结 (34)第六章致谢 (40)4四川大学本科毕业论文调频广播发射机控制器监控软件设计第一章绪论一国内外广播发射机微控制器的发展现状经过几十年的发展，我国广播电视无线发射设备取得了巨大进步。
《中波广播发射机监测系统的设计》范文
《中波广播发射机监测系统的设计》篇一一、引言随着信息技术的不断发展，广播传输的可靠性和稳定性越来越受到重视。
中波广播发射机作为广播传输的重要设备，其监测系统的设计对于保障广播信号的传输质量和安全性至关重要。
本文旨在探讨中波广播发射机监测系统的设计，包括系统架构、硬件设计、软件设计和应用场景等方面，为相关领域的研究和应用提供参考。
二、系统架构设计中波广播发射机监测系统的架构设计应考虑到系统的可靠性、实时性和可扩展性。
系统架构主要包括硬件层、软件层和应用层。
硬件层主要包括传感器、数据采集器、通信模块等设备，用于实时监测发射机的各项参数。
软件层则负责数据的处理、分析和存储，以及与上位机的通信。
应用层则是用户与系统交互的界面，用于展示监测数据和进行系统控制。
三、硬件设计硬件设计是中波广播发射机监测系统的重要组成部分，主要包括传感器、数据采集器、通信模块等设备的选择和设计。
传感器是监测系统获取数据的关键设备，应选择具有高精度、高稳定性和低噪声的传感器。
数据采集器应具有高速、高精度的数据采集能力，能够实时获取发射机的各项参数。
通信模块则应选择具有高可靠性和低延迟的通信方式，如无线通信或有线通信，以保证数据的实时传输。
四、软件设计软件设计是中波广播发射机监测系统的核心部分，主要包括数据处理、分析和存储，以及与上位机的通信等功能的实现。
数据处理和分析是软件设计的关键环节，应采用先进的算法和模型，对采集到的数据进行实时处理和分析，以获取发射机的运行状态和故障信息。
数据存储则应采用可靠的数据存储方式，如数据库或云存储，以保证数据的长期保存和查询。
与上位机的通信则应采用稳定的通信协议和接口，以保证数据的实时传输和控制命令的准确执行。
五、应用场景中波广播发射机监测系统的应用场景主要包括广播电台、电视台等媒体机构。
在这些机构中，中波广播发射机是广播信号传输的重要设备，其运行状态和故障信息对于保障广播信号的传输质量和安全性至关重要。
浅谈贵阳广播电视发射塔监测报警系统
浅谈贵阳广播电视发射塔监测报警系统
江荣彻;周瑾
【期刊名称】《世界广播电视》
【年(卷),期】2016(000)004
【摘要】前言广播电视的播出质量和安全很大程度上取决于信号传输及发射链路。
完善的监测报警系统尤为重要。
本文将论及如何建立良好的节目监测系统，有效监测信号传输链路各节点信号．以及常见技术问题的解决方法：同时展望发射中心的发展方向。
【总页数】3页(P65-67)
【作者】江荣彻;周瑾
【作者单位】贵阳广播电视台发射塔管理处
【正文语种】中文
【中图分类】TN948.53
【相关文献】
1.广播电视传输机房多画面监测r报警系统的技术应用 [J], 范越平;张翼
2.浅谈贵阳广播电视发射塔监测报警系统 [J], 江荣彻;
3.广播电视播出机房多画面显示及监测报警系统技术探究 [J], 伍榕;肖臣
4.简述TrinityAres-Display多画面监测报警系统在营口广播电视发射台的应用[J], 刘宏
5.广播电视发射塔倾角实时监测报警系统简介 [J], 黄红伟;陈冠强;曹斌;陈有义
因版权原因，仅展示原文概要，查看原文内容请购买。
广播电视高山发射台远程自动化监控系统设计
测异态报警、数据本机存储、实时监测数据上传及报警信息推送，远程手动控制等功能。
（4）环境参数监测：仿三维动态监测各机房及天线场区的温湿度、烟感水浸等环境指标，以及智能空调监控。
（5）电力监测：除监测机房电力参数，还可实现对各供配电设备的监控，以及供电链路的全景监测。
（6）自台监控管理平台：提供Web 服务、数据处理服务、告警联动调度服务、自定义报表服务、认证授权与用户角色定制服务等。
５ 总控中心监控管理平台５．１ 系统主要功能（1）实现对象头山发射台站主要设备状态参数的汇聚、显示告警和存储功能。
（2）实现对象头山发射台站节目监测的收听功能。
（3）实现对象头山台站动态环境信息的汇总显示和故障回溯查看功能。
（4）具备大屏显示功能，能够按照用户需要定制显示内容。
（5）综合信息管理功能，实现对各发射台站设备参数的存储、分析，自动生成装备运行和维护报表，实现备品备件统一管理和调配等功能。
５．２ 系统介绍５．２．１ 综合管理平台综合管理平台采用B/S基础架构设计，结合Web实时通信技术（Java Applet、WebSocket、Comet）与其他分布式子系统组成统一的综合信息访问平台，各级平台应用服务器之间可以通过现有网络进行级联互访实现信息转发与共享。
５．２．２ 发射机监测子系统利用网络通信技术、数据库同步等技术，对象头山发射台站发射机运行数据和告警信息进行汇聚、存储、分析。
可根据需要开发指定形式的图像显示界面，选取重要数据和告警信息在终端进行直观呈现。
对于故障信息，能以声、光、短信等方式进行提示。
台站的告警数据实时上传到上级监控管理平台并存储，告警信息全部保存在本平台数据库中集中管理，以备用户进行后期数据分析与图１ 发射台自动监控系统。
《2024年地球站广播电视智能监测系统的设计》范文
《地球站广播电视智能监测系统的设计》篇一一、引言随着信息技术的飞速发展，广播电视行业正面临前所未有的变革。
其中，智能监测系统在广播电视领域的应用显得尤为重要。
本文将详细阐述地球站广播电视智能监测系统的设计，以期为广播电视行业的发展提供有力支持。
二、系统设计目标地球站广播电视智能监测系统的设计目标主要包括以下几个方面：1. 提高广播电视信号的监测效率；2. 确保广播电视信号的传输质量；3. 降低运营成本，提高经济效益；4. 提升广播电视行业的智能化水平。
三、系统架构设计地球站广播电视智能监测系统主要由以下几个部分组成：信号采集模块、数据处理与分析模块、报警与控制模块以及用户交互界面模块。
1. 信号采集模块：负责实时采集广播电视信号，包括音频、视频、数据等多种信号。
2. 数据处理与分析模块：对采集到的信号进行预处理、特征提取、分析等操作，以实现对信号的智能监测。
3. 报警与控制模块：当系统检测到异常信号时，自动触发报警机制，并通过控制模块对异常情况进行处理。
4. 用户交互界面模块：提供友好的用户界面，方便用户对系统进行操作和监控。
四、关键技术设计1. 信号预处理技术：采用滤波、去噪等技术，提高信号的信噪比，为后续的特征提取和分析提供可靠的数据支持。
2. 特征提取与分析技术：通过机器学习、深度学习等技术，从信号中提取出有用的特征信息，实现对信号的智能监测。
3. 报警与控制策略设计：根据不同的异常情况，制定相应的报警与控制策略，确保系统的稳定运行。
4. 数据存储与处理技术：采用分布式存储技术，实现数据的海量存储和高效处理。
同时，采用数据压缩技术，减少存储空间和数据传输压力。
五、系统实现与测试1. 系统实现：根据系统设计目标，采用合适的技术和工具，实现地球站广播电视智能监测系统的各个模块。
2. 测试与验证：通过实际测试和验证，确保系统的性能和功能达到设计要求。
测试内容包括信号采集、数据处理与分析、报警与控制等方面。
发射台智能监控管理系统的设计与建设
摘
要 ：本 文 全 面 阐述 了基 于 计 算 机 应 用技 术 、 络 通 讯 技 术 、 件 数ቤተ መጻሕፍቲ ባይዱ 网 软
据 库技 术 、现 代 控 制 技 术 的发 射 台智 能 监 控 管 理 系统 的 设 计 思 想 、 ／ 、 ／ Ｂ ＳＣ Ｓ 架 构 的 发 射 台 智 能 监 控 管理 系统 及 网络 结 构 、 Ｓ Ｃ／ Ｂ／ 、 Ｓ架构 构 建 的 监 控 软 件 平 台 、 射 台智 能监 控 系统 各 部 分 功 能 的 实现 、 扰 问题 的 解 决 和 整 个 监 发 干
听、 射机监控 、 发 电力 监 控 、 地 警 铃 及 短 信 报 警 等 五 个 方面 本
组 成 。 整 个 系统 采 取 分 级 分 工 的 管理 方 式 对 发 射 台 进 行 管
理 ， 成 市 监 控 中 心 的统 筹 管 理 、 级 监 控 点 的 具 体 管 理 、 形 县 发 射 台 站 内故 障 的 自动 处 理 三 级 管 理 体 系。市 中 心 的主 要 任 务
监测 及报警 ， 号实时 自动切换 ， 轻工 作强度 、 少人 为责 个 台站 的 运 营 情 况 ， 括 发 射 设 备 、 源 设 备 、 信 减 减 包 信 电力 设 备 、 环
任 事故和降低运行成 本 ， 实现 运 行 维 护 和 管理 人 员 对 发 射 机 境 参 数 等 ， 旦 发 现 异 常在 第 一 时 间 通 知 台 站 人 员 进 行应 急 ～ 的远 程 维 护 和 操 作 ， 现 市 、 、 站 三 级 对 辖 区 内 发 射 台站 抢 修 。 实 县 台 运行 情 况 的监 管 ， 高 运 维 管 理 水 平 ， 保 安 全 播 出。本 项 目 提 确 共 需 在 ９个 发 射 台建 设 发 射 机 状 态 监 控 系 统 ， 对 应 配 备 远 并
《中波广播发射机监测系统的设计》范文
《中波广播发射机监测系统的设计》篇一一、引言中波广播发射机监测系统作为现代广播技术的重要组成部分，其主要目的是保障广播信号的稳定传输和发射机的正常运行。
该系统能够实时监测发射机的各项参数，及时发现并处理潜在的问题，确保广播节目的顺利播出。
本文将详细介绍中波广播发射机监测系统的设计原理、方法和实际应用。
二、系统设计目标中波广播发射机监测系统的设计目标主要包括以下几个方面：1. 实时监测：系统应能够实时监测发射机的各项参数，包括功率、频率、调制等。
2. 准确性：系统应具有高精度的测量能力，确保数据的准确性。
3. 可靠性：系统应具备高度的稳定性，确保在各种环境下都能正常工作。
4. 易用性：系统应具有友好的人机界面，方便操作和维护。
三、系统架构设计中波广播发射机监测系统主要由以下几个部分组成：信号采集模块、数据处理模块、显示模块和报警模块。
1. 信号采集模块：负责实时采集发射机的各项参数，如功率、频率、调制等。
2. 数据处理模块：对采集到的数据进行处理和分析，包括数据滤波、数据转换等。
3. 显示模块：将处理后的数据以图表或数字的形式展示给操作人员，方便其了解发射机的运行状态。
4. 报警模块：当发射机出现异常时，系统应能够及时发出报警，提醒操作人员进行处理。
四、具体设计方法1. 信号采集：采用高精度的传感器和采集卡，实时采集发射机的各项参数。
传感器应具有较高的灵敏度和稳定性，确保数据的准确性。
2. 数据处理：采用数字信号处理技术对采集到的数据进行处理和分析。
包括去除噪声、数据滤波、数据转换等，以提高数据的可靠性和准确性。
3. 显示界面：设计友好的人机界面，以图表和数字的形式展示发射机的运行状态。
界面应具有直观、易操作的特点，方便操作人员了解发射机的运行情况。
4. 报警系统：当发射机出现异常时，系统应能够及时发出报警。
报警方式可以包括声音、灯光等多种形式，以确保操作人员能够及时发现并处理问题。
五、实际应用中波广播发射机监测系统在实际应用中发挥了重要作用。
广播电视发射机监控管理系统的设计与实现
广播电视发射机监控管理系统的设计与实现发布时间：2022-07-16T07:14:00.833Z 来源：《中国科技信息》2022年第33卷3月5期作者：孙秉钊[导读] 笔者主要基于分布式控制理论，设计了电视FM发射机的远程监控系统，孙秉钊海南省琼南广播电视中心发射台 572299摘要：笔者主要基于分布式控制理论，设计了电视FM发射机的远程监控系统，在此基础上阐述了系统的组成及各子系统的功能概况。
关键词：广播电视发射机；远程监控；集散控制一、项目背景随着广播电视传输技术、自动控制技术、计算机技术和网络技术的发展。
广播电视传输自动监控系统已成为新一代发射台的重要组成部分。
无人值守、留守的广播传输方式已成为现代发射台的发展趋势。
建立多功能广播电视发射机自动监测系统，可以实时采集广播电视发射机的主要参数和技术指标，充分利用计算机系统强大的计算和处理能力，实现对发射机的自动监测、自动控制和自动保护。
与以往的人工方式相比，自动监控系统还可以实现许多新的功能，例如发射机自动定时播出，发射机运行参数自动采集和记录、故障报警、主备机自动倒换等。
由此可见，自动监控系统能有效提高发射台的工作效率和管理水平，降低值班人员的工作强度，减少人为责任事故，杜绝因人为因素造成的停播、误播，降低发射机事故和停播率。
实现节目信号的安全优质播出。
在此背景下，重庆洪深现代视声有限公司根据我台的设计方案开发了电视调频发射机监管系统。
二、系统总体设计与结构发射机监控系统由其上级监控系统和自身监控系统组成，每一台都是通过其主监控单元接口与本地服务器联系完成工作，完全实现集中控制工作，不仅可以提高监控工作的正确率，还大大减轻了工作人员以往的监控负担。
电视调频监控系统的研究、开发、建设和实施旨在实现发射机的自动控制和优化管理，实现发射机的远程监控，保证发射机的安全广播率，实现发射机的科学管理，不断强化系统运行的稳定性和安全性，实施目标可分为以下几个部分：１．发射机参数采集及运行控制；２．方便友好的人机界面；３．完善的监控功能；４．强大的管理功能；５．远程监控功能。
广播电视发射机智能监控系统的构建
广播电视发射机智能监控系统的构建摘要：当前阶段信息技术与网络技术在社会各领域的广泛应用，一方面为新媒体平台的研究与推广奠定了基础，信息传输、处理与利用的形式多样化也拓展了人们接收信息的渠道；另一方面技术革新也使得传统广播电视产业的发展形式发生了转变，广播电视的现代化改革成为必然。
构建智能化、数字化监控系统不仅可以对发射装置进行动态监管，提升信号传输的质效，同时还能够对发射设备的运行情况进行实时反馈，对故障及异常情况进行预警，保证了广播电视平台信号传输的稳定性。
关键词：数据采集；控制中心；预警系统全媒体时代传统媒体产业为了提升广播电视市场的占有率，增加媒体平台的受众，对发射系统进行技术改革，选择传输信号更稳定、高效、安全性高、适用范围广、维护成本低的全固态发射装置。
为有效保证发射系统的运行安全、稳定，广播电视单位应结合发射装置的应用特点构建对应的监控系统，对设备的故障问题、运行状态、应用功能等进行全过程监管，通过数据中心对监测数据的实时分析、反馈，提升系统监管、控制的能效，为发射装置的平稳运行奠定基础。
一、发射装置智能监控管理系统的设计及构成1、发射装置的运行系统设定广播电视发射装置是电视台传输信号的重要平台，其设备的运行质效在一定程度上决定了广播电视节目的整体质量。
将智能技术与发射机监控系统融合起来能够实现对数据的全面收集、实时分析、监督预警与维修保护等功能。
现阶段发射平台通常会配备两台发射机，两台设备平均分配使用时间，保证在一台设备处于运行状态时另一台设备保持待机状态，便于发生突发状况时及时替代。
采用该种工作模式可以有效提升发射平台的风险防控能力，降低故障可能造成的影响，保证电视节目的稳定、正常播出。
同时选择轮流操作运行的模式能够保证发射系统信号传输的质量，最大限度的避免失控问题，为智能监控管理系统的建设与完善提供保障。
2、数据监控中心智能监控程序的核心在于自动化监督、管理平台设计与应用，通过搭建数据监控中心对采集的数据进行综合分析。
浅析中波发射台智能化控制系统的设计构想
者在中控室值班，难以切实感知发射机 的实际状态、温度等，它们能对一些安 全因素，比如房屋空调漏水等进行感知， 有效掌握监控画面 [3]。 ３．２ 音频检测点的布置 一般情况下，音频系统包括了播出 节目监测以及信源监测的监听。通常监 测主机需要同步监测多路音频输入信号， 系统应用的是 windows 技术，再加之技术 直观显示音量柱状图，便于使用者对系 统展开维护、管理。应用音频监测的软 件系统需要对多路音频展开同步的报警、 监测。在实时监测多路音频通道的同时， 也可以同步显示音量柱。 ３．３ 开路信号的检测 开路信号的检测其实就是对播出信 号的传输内容进行相应的辅助性检测， 因为机房信息较为复杂，该种信号难以 进入报警系列中。 ４ 结语 中波发射台智能化控制系统的设计 工作是复杂的一项工程，笔者简析了中 波发射台智能化控制系统的特点、功能、 具体部署，以期进一步提高中波发射台 智能化控制系统设计工作的实效性。 参考文献： [1] 虞飞江 . 中波发射台播出控制系 统数字化改造方案的设计和实施 [J]. 广播 与电视技术 ,2011(2). [2] 罗 小 青 , 陈 艳 , 张 娜 娜 . 基 于 S3C44B0X 的嵌入式广播发射机控制器 设 计 [J]. 南 昌 航 空 大 学 学 报 : 自 然 科 学 版 ,2010(2). [3] 张建国 , 邓永红 , 顾占明 . 中波发 射台远程监控系统 [J]. 内蒙古广播与电视 技术 ,2011(3). 作者简介：廖美铃（1988-），女， 侗族， 贵州剑河县人， 本科， 助理工程师， 研究方向：电子信息工程。
▲
达到系统安全运行的目的。 ２ 系统功能 ２．１ 实时的显示功能 在开机的过程中，若是需要实时显 示中波信号，则要涉及相关的参数、各 档位状态。在进行播出时，需要实时更 新被控设备参数。对发射机系统具体运 行框图进行模拟，尤其是在故障部位进 行闪烁、变色、报警。在对被控设备参 数完成越限后， 可以对越限的机号、 时间、 部位、参数值进行储存 [1]。 ２．２ 实时监控功能 实时监控功能主要包括了实时对各 参数值、 被控设备进行巡检；定时开光机； 对值班工作者发出的临时开光命令进行 落实；具备倒备机功能；对三相电源电 压进行实时监测；对发射机播出、停播 时间进行统计。 ２．３ 智能化数据处理功能 首先，能够定时抄表，同时储存运 行参数；其次，在数据库储存参数以及 故障采样参数的基础上，对发射机的故 障部位进行分析、判断，同时依据相关 的文字提示，对值班工作者需要重点进 行检查的部位以及抢修的方案进行提示。 另外，对每月停播时间、播出时间自动 进行统计，切实地纳入月报表中 [2]。在输 入密码的条件下，重新设计控制界面、 对时间进行修改，对值班工作者的交接 班时间进行有效登记。 ２．４ 打印功能 对发射机的故障参数、运行参数、 月度报表进行随时打印。 ３ 智监系统的具体部署 ３．１ 视频监控布点 视频监控的重点就是对一部分负面 因素进行全面监控，视频监控主要包括 了发射机、天线系统及前端信号设备， 其中发射机、天线系统是因为值班工作
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贵州广播电视台小关发射台监控监测系统设计
【摘要】随着国家广电总局对各发射台的安全播出要求逐步提高，发射台的
工作任务也越来越严峻，无论是对节目信号的优质播出，还是对故障处理的响应
时间，都对发射台技术人员的素质提出了更高的要求。只靠传统的人工监控已经
不能满足我们的工作需求。为此，贵州广播电视台的技术人员配合英夫美迪厂家
自行设计了一套调频广播监控监测系统。本文讲述了该系统组成构架、功能实现
的设计。
【关键词】安全播出；调频广播；监控监测
为了实现广播发射台“不间断、高质量、既经济、又安全”的总体方针，我们
发射台对7套广播信号源，发射机及周边环境进行了实时监控和监测。对安全播
出的全过程实施严格的科学化、专业化管理，避免信号源中断、传输线路、以及
发射机功率出现故障等，不能及时发现处理而造成停播事故。在这样的背景下，
如果仅仅依靠传统的技术保障，很难保证发射台完成如此重要而艰巨的工作任
务。因此，我们设计安装了一套全新的监控监测系统。
1.监控系统组成构架
本系统负责7套广播频率的监控监测任务，主要由音频监控，开路监控及环
境监控组成。它们相辅相成且又是独立控制单元的监控系统。从而实现了发射机
房的自动化控制。我就该系统的构架以2套节目为例来讲述。
三台服务器独立完成自己的监控监测任务。该系统中，四选一设备完成输入
的三路信号源和设备储存的垫乐信号选择输出信号任务，且设置了跳线盘、开路
监听设备（Radio streamer）、交换机及环境监测设备。每台服务器按照自己承担
的任务各自完成监控监测的目的。该系统可以降低工作强度，提高工作效率和安
全性，增强发射台信息管理水平。也为上级领导检查工作提供实时、快速、准确
的监控信息。
2.信号源监控监测系统设计
信号源系统采用每套节目有三路信号源。第一路信号为优先选择的主路信
号，第二路及第三路信号为备用信号。主路信号原则上采用光纤信号。图中所示
的新闻频率属于多站点同频同步，我们仅对卫星信号进行了同步，所以卫星信号
作为四选一设备的优先信号，预留备用信号未同步暂不使用。考虑到安全因素，
主备两台UPS供电给四选一设备，主UPS负责所有四选一节目信号源的优先信
号，备UPS则负责其他两路备用信号及垫乐信号，当其中一个UPS出现故障时，
不至于因无信号而停播。该系统设计的跳线盘2为主路信号，跳线盘3为备用信
号。此设计是为了防止四选一设备出现故障时，可以跳开设备而直接将信号从1
号盘通过音频线连接到其他盘。同理，当主路信号中断，四选一选出备用信号进
入3号盘，当四选一出现故障时，直接将1和3号盘直通，信号也能正常传输至
发射机。
信号源系统的功能实现：
2.1 能监测主信号与其余备用信号的有无、纯噪声的告警与切换，异常报警，
节目回放，报表生成及GPS校时。
2.2 能监测到主路信号正常的情况下自动优先选择主路输出的原则。 当播
出的主信号无音频信号时自动切换至备用信号，当主信号恢复后会自动切回主信
号。
2.3 能录制每套节目。监听可实现人工选择切换和自动轮播。
2.4 信号源设备具有三个输入通道和一个垫乐通道的双电源功能，具有断电
直通功能。
3.开路监测系统设计
我们设计的开路监测是完全独立于播出系统的一个独立系统，该系统为了完
善广播播出信号质量，采用Radio Steamer接收的无线信号进行监测，通过服务
器对其IP地址的访问，可以实现参数的访问和修改，实现信号的实时显示，具
备了电平、场强、相位的报警功能。以便及时发现异常信号，对信号的发射效果
可以做出准确的统计和评估，以为我们解决故障提供了可靠的证据。
开路系统功能实现：
3.1 实时动态显示：电平报警，场强报警，相位报警等。
3.2 频率播出表建立与频率运行图显示。
3.3 报警设备：当监测参数小于门限设置参数时，自动记录报警频率，开始
时间，结束时间，故障类型。
4.环境监测系统设计
4.1 电力监控系统
实时监控机房供电（电压，电流及缺项）状况，监控发电机，稳压器，UPS
及配电柜的运行情况。对外电的停电时间，恢复时间，停电时长进行实时监测、
报警并统计。
4.2 安防监控系统
对发射机房的温度、湿度，烟雾等进行监测告警。监控场地视频和环境参数，
设置告警状态。环境参数（烟雾、火焰）告警时能及时发现，可联动视频录像并
可回放。
5.结语
广播作为历史悠久单工通信模式一直得到人们的好评。我们无论在家中还是
在车上，无论在城市还是乡下都能收听到自己喜欢的节目，这就必须要求我们的
广播发射台保持24小时不停地正常运转，在这种形势的逼迫下监控监测系统是
保证发射台安全运行的得力帮手。这种先进、自动控制的监控监测系统确实为我
们的工作带来极大的便利。在未来的日子里，我们要找出其中的不足，逐步完善
和提高监控监测系统的功能，争取早日实现广播发射台的无人管理化，以一种高
质量，高科技的状态为人们服务。
参考文献
[1]倪宇春.浅谈通信电源机房远程监控系统的设计与实现[J].通信电源技术，
2009（05）.
[2]唐晓宇，唐宏，冯慧娟.基于ARM和CDMA网络的远程监控系统的设计
[J].通信技术，2007（09）.
