杆塔组立部分作业指导书交底记录
杆塔组立工程作业指导书
110kV乐利变至洗马塘变送电线路工程(Ⅱ标段) 铁塔组立工程施工作业指导书四川省输变电工程公司文山项目部二○一一年二月110kV乐利变至洗马塘变送电线路工程杆塔组立工程施工作业指导书批准：校核：编写：一、名称：杆塔组立工程作业指导书二、范围：本标准规定了铁塔塔腿编号、直线塔的脚钉安装、转角塔的脚钉安装和跳线支架安装、对铁塔螺栓作了紧固和防盗、涮漆的规定，明确了杆塔组立后应达到的标准。
三、引用的标准有：《110kV及以上送电线路验收规范（GBJ50233—2005）》、《电业建设安全操作规程（线路篇）》、《线路杆位明细表》、《线路设计总说明书》四、工程概况及相关说明1)、本工程线路全长12.472km.全线共计使用铁塔40基。
2)、全线基础采用现场浇制的钢筋混凝土立柱式基础。
3)、导线型号采用LGJ-240/40钢芯铝绞线。
绝缘子采用LXY1-70玻璃绝缘子和瓷绝缘子。
4)、铁塔的塔腿编号：本工程前进方向为110kV洗马塘变电站方向，塔腿编号面向前进方向，从左下方开始顺时针方向分别为A、B、C、D；见示意图：五、编制依据1)《110kV及以上送电线路验收规范（GBJ50233-2005）》2)《电业建设安全操作规程（架空线路篇）》3)《线路杆位明细表》4)《线路设计总说明书》及附图六、作业准备及条件杆塔组立前的准备包括：技术准备、人员准备、机具准备、材料准备。
（一）技术准备铁塔组立应具备以下条件：①基础经过公司的三级质检；②铁塔的基础混凝土强度达80％以上；③基础经建设单位中检验收，中检合格后的塔位可以组立铁塔；○4接地已敷设并已焊接完毕。
基础中检不合格的塔位由中检人员提出处理意见，经过处理,缺陷已经消除的塔位也可以组立铁塔。
铁塔组立前，一般基础的根开、对角线长误差小于测距的2‰。
组立铁塔工序包括塔材运输、清缺件、连接主材、起吊主材、吊装辅助材、检修等6项工序。
塔材运输完成了才能进行后续工作，清材与连接主材可以同时进行，起吊主材是整个铁塔组立工作的重点，吊装辅助材是为吊装主材作准备的，检修工作在铁塔组立完后才能进行。
杆塔组立施工作业指导书
杆塔组立施工作业指导书第一篇杆塔统计表第二篇工地运输与装卸一.汽车运输和装卸1.开工前，各施工队制定专人对运输道路进行详细检查，运输前对沟坡、急转弯及路面坑洼不平的情况应向押运和驾驶人员进行交底，需要作修补的道路应作及时修补。
2.装卸工作必须遵守起重机械安全管理规程中的有关规定。
工作前检查装卸工具和设备情况，不合要求者严禁使用。
二.人力运输1.多人抬运大件物体时应事先检查道路情况，妨碍搬运的地方及时加以修补。
2.搬运较大物件时，应由一人指挥、步调一致、同起同落，不得直接用肩扛。
3.所用工器具应牢固可靠，每次使用前，应由工作负责人进行检查。
4.水泥杆运输前，要仔细核对杆段型号，检查杆身有无裂纹和破损，不和格者禁用。
1、排杆时应视地形情况确定排杆方向：A.单杆接地孔要面向送电侧(额旗)右侧；B.双杆接地孔向双侧，脚钉在右杆。
2、排杆处地形不平或土质软，应先平整或支垫坚实必要时应要绳索锚固。
3、滚动杆段时应统一行动，滚动前方不得有人；杆段顺向移动时，应随时将支垫处用木楔掩牢。
4、用棍、杠撬杆段，应防止滑脱伤人，不得用铁撬棍插入预埋孔转动杆身。
5、混凝土电杆及预制构件在装卸运输中严禁互相碰撞、急剧坠落和不正确的支吊，以防止产生裂缝或使原有裂缝扩大。
预应力混凝土电杆及构件不得有纵向、横向裂缝。
6、前应有做好准备工作，一个焊口宜连续焊成，焊缝应平滑成细鳞形，其外观缺陷允许范围及处理方法符合有关规定。
7、本工程采用电焊焊接，电弧焊是由电弧焊机、软电缆、焊钳、电焊条、焊件及地线等组成一个电气回路而进行工作。
8、电杆焊接所用的电焊条与焊接基本母材的配用，必须按照电力部颁发的《电弧焊接技术规程》规定执行，选用时，焊条的性能强度不能低于被焊接体的基本母材。
Q235钢材之间的焊接采用E43XX焊条，Q345钢材之间的焊接采用E50XX焊条，Q235与Q345钢材之间的焊接采用E50XX焊条。
所用焊条必须符合国家质量标准，必须持有出厂证书，批号、牌号、化学成份、机械性能、直径和出厂日期。
最新整理组塔安全技术交底记录
最新整理组塔安全技术交底记录主持人广东永基电业发展有限公司施工单位110kV萧屋输变电工程配套110kV梨园至萧屋送电线路工程工程名称交底时间交底地点交底主要内容：1、工程概况；2、安全文明施工及建设单位对施工单位的管理要求；3、工程中的危险点分析及预控措施；4、其它安全注意事项。
注意事项：1、进场工作人员必须严格遵守“安规”、惠州供电局电wang建设安全管理协议及施工安全技术交底规定、运行单位的要求，凡有违规者，将按有关规定进行处罚。
2、此安全技术交底记录要求工作负责人在开工前，向全体工作人员宣读（交底）后方可进行下一环节工作。
安全技术交底内容一、工程概况：本期拟建的110kV萧屋输变电工程配套110kV梨园至萧屋线路终端塔共组立39基铁塔。
二、技术、质量控制要求：1、面向大号侧按顺时针方向分Ⅰ、Ⅱ、Ⅲ、Ⅳ号腿，右前为Ⅰ号腿、右后为Ⅱ号腿、左后为Ⅲ号腿、左前为Ⅳ号腿。
2、塔身螺丝从内朝外穿；塔中间十字交叉材螺丝下朝上穿；曲背斜面螺丝外向内穿。
3、以高腿计算从下往上9米装防盗螺丝；从下横担往下2米到塔顶全部加装防松罩（扣紧螺母）。
4、所有螺丝必须出3至4口牙，交叉材螺丝必须垫2块垫片，同主材共孔加强螺丝视主材厚薄加装垫片。
5、螺丝紧固率放线前要达到95%，放线后要求达到100%。
6、本工程铁塔组立采用内悬浮抱杆起吊，起吊塔片限重1.2吨，起吊单主材限高15米。
控制滑轮与吊点的距离（不少于20cm）以防过牵引，注意保护塔材的镀锌层，吊点位置必须垫麻袋或木块。
7、脚钉安装：直线塔（含直线耐张塔）装在Ⅱ号腿，耐张塔：左转横担以下装在Ⅲ号腿（内角），横担以上装在Ⅱ号腿（外角）；右转横担以下装在Ⅱ号腿（内角），横担以上装在Ⅲ号腿（外角）；脚钉弯钩朝上并调直。
8、进行塔材地面组装时，要做到：（1）每片（吊）两主材之间的各种辅材，都要尽可能地组装上，（受抱杆符合限制而规定者除外），连接螺栓要拧紧。
（2）前后（或左右）两片，（吊）之间的各种辅材，要尽可能地作为附铁带齐，且附铁在两片（吊）之间的分配要均衡，附铁与主材连接的螺栓不要拧得太紧，但螺栓帽要带平；（3）组装中要注意塔材连接的正反面，登塔脚钉的安装位置，螺栓规格及穿入方向，垫圈的加垫位置及数量等；9、于某些特殊原因，必须使用地面组装和高空吊装进行交叉作业时，地面组装作业和高空吊装不能同时进行，吊装时，地面作业要暂停；地面组装作业时，不得进行吊装作业10、组装后的构件，要按图纸进行一次检查，特别要注意所带附铁是否正确、螺栓连接是否可靠。
杆塔组立施工作业指导书
杆塔组立施工作业指导书一、施工前的准备工作1. 组织调配人员：根据施工计划，合理安排人员，并确保所有工作人员都具备相关的技术和安全培训证书。
2. 确定施工场地：根据杆塔的高度和形状，选择合适的施工场地，并确保场地平整、无障碍物。
3. 准备杆塔组立所需的设备和材料：根据施工计划和杆塔的规格，准备好所需的设备和材料，如起重机、固定钢丝绳、螺栓等。
4. 安全防护措施：在施工现场设置安全警示牌，明确安全区域和禁止入内区域。
为所有工作人员配备适当的个人防护装备，包括安全帽、防护眼镜、防护手套等。
确保施工现场通风良好，并采取防止坠落的措施，如设置安全网、安全绳等。
二、施工步骤1. 确认基础施工完成：在进行杆塔组立之前，必须确保基础的施工已经完成，包括基础的地质勘探、基坑开挖、混凝土浇筑等。
检查基础的平整度和强度，确保基础能够承受杆塔的重量。
2. 组立杆塔支架：根据设计图纸，将杆塔支架的各个部分组装起来。
使用螺栓和紧固件将各个部分连接起来，并使用扳手和扳手等工具进行紧固。
确保支架的稳定性和牢固性。
3. 提升杆塔部件：使用起重机将杆塔部件提升到预定位置。
在提升过程中，要确保起重机的稳定性和安全性，并遵循相关的操作规范。
同时，要注意防止杆塔部件碰撞或倾倒。
4. 环节连接：在将杆塔部件提升到预定位置后，使用螺栓和紧固件将各个部件连接起来。
在连接过程中，要确保连接牢固，且不得出现松动或错位的情况。
5. 组装顶板：在将杆塔部件连接完成后，需要组装顶板。
将顶板的各个部分组装起来，并使用螺栓和紧固件进行连接。
确保顶板的稳定性和牢固性。
6. 安装附属设备：在杆塔组立完成后，需要安装相应的附属设备，如接地装置、导线等。
在安装过程中，要注意保持设备的正确安装位置，并进行相应的连接和接地。
7. 调整杆塔水平度：在杆塔组立完成后，需要通过调整杆塔支架的高低，使杆塔达到预定的水平度。
使用水平仪等工具进行调整，并采取相应的调整措施。
8. 清理施工现场：在杆塔组立完成后，要及时清理施工现场，将废弃物和垃圾进行处理和清运。
杆塔组立作业指导书
第一章工程概述 (1)一、工程概况 (1)1、工程概况 (1)2、铁塔重量明细表 (1)第二章设计要求及施工准备 (4)一、设计要求 (4)1、挂线横担的安装 (4)2、耐张转角塔导、地线及直线串挂点金具安装要求 (4)3、绝缘子串的安装 (4)4、铁塔的防盗、防松处理 (4)5、脚钉安装要求 (5)6、铁塔接地 (5)二、铁塔组立前的准备工作 (6)1、铁塔构件的清点 (6)2、铁塔组立前的准备工作 (6)3、抱杆的技术参数和使用说明（21米时） (6)三、附图 (7)第三章主要施工技术措施 (8)一、施工工艺流程图 (8)二、主要施工技术措施 (9)三、工器具计划表（一个作业组） (13)四、人员组织（一个作业组） (14)第四章铁塔组立质量与工艺要求 (15)第五章铁塔组立安全要求 (17)一、安全措施 (17)二、铁塔组立安全注意事项 (17)1、现场施工安全 (17)2、班组安全管理工作 (18)第一章工程概述一、工程概况1.1、本工程为余箐变电站～珙泉变电站110kV送电线路新建工程，其施工范围为：起于余箐至珙泉已建线路段的N16#铁塔横担挂线点，止于已建的珙泉变电站110kV门型构架挂线点，新建线路长为10.686km，曲折系数1.126，额定电压为110kV，系中性点直接接地系统。
基础全部采用C25钢筋混凝土人工掏挖基础（5TZ1933、5TZ1943、5TJ2046、5TJ2051、5TJ2259、5TJ2264型等）。
全线共计铁塔24基，其中直线塔11基（1A3-ZM3，2A3-ZMC2，2A3ZMC4）,耐张塔13基（1A3-J1，1A3-J2，1A6-J1，2A3-JC2，2A3-JC3，GJ5103）。
导线型号：LGJ-240/30 钢芯铝绞线地线型号：LBGJ-80-20AC 铝包钢绞线光缆型号：OPGW-24B1-80导线防振锤型号为FR-3，地线防振锤采用FR-2型防震锤。
杆塔组立作业指导书
杆塔组⽴作业指导书杆塔组⽴作业指导书⽬录⼀、⼯程概况 1⼆、混凝⼟杆组⽴施⼯ 4三、铁塔组⽴施⼯ 12四、杆塔组⽴劳动组织⼀览表 17五、杆塔组⽴⼯艺要求 18六、单吊杆⼯器具⼀览表 18七、整体组⽴混凝⼟杆⼯器具⼀览表 20⼋、内悬浮抱杆⽴塔⼯器具⼀览表 211、⼯程概况：1.1本⼯程为⽢肃恒亚⽔泥公司新建⽔泥项⽬供电⼯程线路部分。
恒亚公司拟在阿克塞哈萨克族⾃治县新建2条2000t/d新型⼲法⽔泥⽣产线，分两期建成，本次设计为恒亚⼀期2000t/d⽔泥⽣产线项⽬供电⼯程。
根据⽢肃省电⼒公司审核⽂件，本⼯程由110kV阿克塞变出⼀回专⽤线路为恒亚公司供电，110kV阿克塞变110kV构架东侧扩建110kV出线间隔⼀个。
本⼯程新建线路7.324km,单回路设计，导线采⽤LGJ-185/30型钢芯铝绞线，地线⼀侧采⽤1×19-9.0-1270-B GB 1200-88型镀锌钢绞线，另⼀侧采⽤⼀根12芯OPGW架空光缆。
本⼯程全线采⽤FXBW4-110/120型复合绝缘⼦，悬垂串采⽤FXBW4-110/120-1型，⼀般采⽤单串，重要跨越采⽤双串；耐张串采⽤FXBW4-110/120-2型，全线采⽤双联串；跳线串采⽤配重均压环式FXBW4-110/120-1型。
全线共⽤杆塔34基，其中直线⽔泥杆26基，耐张⽔泥杆3基；直线铁塔1基，转⾓铁塔5基，终端铁塔2基。
沿线地形为⼽壁滩、⼽壁滩草场，海拔在1620～1710之间，线路沿线交通较为便利。
1.2 ⼯程线路⽅向规定和基础位置编号见图1和图2⽰。
图 1 线路⽅向规⼤号侧左转右转左右横担⽅向（或⾓平分线）⼩号侧图2：基础位置编号⽰意图2、混凝⼟杆组⽴施⼯： 2．1．排杆：2．1．1．排杆⼈员到达现场后，应⾸先检查以下⼏项：a ．桩号、杆型与已运到的混凝⼟杆段编号、数量、尺⼨是否相符；b ．分段混凝⼟杆的各段有⽆错放或上下颠倒情况；c ．杆上螺栓孔的位置、尺⼨是否与图纸相符；d ．检查杆⾝有⽆弯曲，表⾯有⽆⿇点、蜂窝，内外壁均不应有跑浆，露筋现象，不得有纵向裂纹，预应⼒杆不得有横向裂纹，普通杆的横向裂纹宽度不应超过0.1mm 。
12-钢管塔组立作业指导书
4 支持性文件
5 技术术语
5.1 抱杆
组立杆 塔提升材料 的绳索 支撑物或 支持物， 多为木杆或铝合金杆。
5.2 吊点
塔材起 吊时在塔身 上的 吊绳绑扎悬挂位置点 。
5.3 牵引绳
通过绞磨 用于牵 引、提 升物件的 受力绳索。
DL/T5092－1999 《110～ 500kV 架空 送电线路设计 技术规 程》
DL/T741－ 2001 《架空 送电线路 运行规程 》
DL/T5154－2002 《架空 送电 线路杆塔结构 设计技术规 定》
DL/T5130－2001 《架空 送电 线路钢管杆 设计技术规 定》
DL5009.2－2004 《电 力建设安全 工作规 程》（架空电力 线路部份）
6.4整体起立钢管塔时，各部绑扎点必须牢固，位置正确，吊臂和钢管下面不得有人逗留。
6.5起吊时应有专人统一指挥，信号畅通明确，牵引设备要有专人负责，徐徐起吊。利用吊车
起吊时，吊车脚支点不得下陷。
6.6钢管塔组立后塔上作业人员必须使用工具袋，横担材或螺丝等上下应用绳索传递。地面上
作业人员不得在塔下方。
6.7在临近 带电线路附 近施工 时，起 重设备、牵 引绳索、拉线等 与带电线路 必须保 持
足够 的安全 距离，或使 用绝缘拉 绳。并 使用违栏把 带电边沿隔离。
6.8在起吊牵 引过程 中，受力钢丝绳 的周围 、上下 方、内角侧 和 拉线下方，严禁 有人
停 留和 通过 。使 用开口 滑车时 ， 应将 开口的 钩环 扣紧 ，必要 时用 绑线 扎牢 ，防 止绳 索
规范架空线路钢管塔组立的作业方法，消除安全隐患,提高施工质量,保证施工安全。
杆塔组立施工作业指导书
杆塔组立施工作业指导书杆塔组立施工作业指导书四川省岳池电力建设总公司巴中信义～城东35kV线路新建工程项目部二零一一年三月二日四川省岳池电力建设总公司巴中信义～城东35kV线路新建工程项目部二零一一年三月二日一、工程概况：本工程系新建巴中信义～城东35kV线路新建工程。
起于110kV信义变电站出线间隔构架，止于35kV城东变电站进线构架，线路全长8.04km，全线按单回路架设。
导线采纳LGJ-150/25、GJ-35。
组立铁塔32基。
〔其中转角塔18基、直线塔11基、终端塔3基。
〕为了提高施工质量，保证安全措施，项目部依照实际情形制定了本措施，以保证施工质量和安全。
二、质量目标：1、质量目标为：1.1必须达标投产，争创省级优质工程。
1.2单位工程优良率95%以上，分项工程一次验收合格率：公司验收时达98%以上；业主/监理验收时达99.9%以上。
1.3杜绝重大质量事故和关键项目的永久性缺陷。
三、天气条件及作业现场要求天气晴朗，风力小于5级〔10.7m/s〕，作业现场周围地势平坦无障碍物。
三、作业人员工作负责人1人，工作班成员20人，要求了解电力生产的差不多过程以及电力设备的原理及结构，熟悉相关安装技能，把握现行的«电业安全工作规程»和工作现场的有关安全规定。
四、铁塔的组立1.施工规定路杆号递增方向，即由小号侧至大号侧方向，顺时针排序，如图1-1所示1-1 基础编号示意图1.2脚钉安装规定：脚钉安装应符合设计和规范要求，脚钉弯钩一律朝上且在同一直线上，即在安装角钢的准线上。
各型铁塔具体安装要求如下：常规双回路直线塔：脚钉均安装在D腿。
正侧面交替布置。
常规双回路转角塔〔含直线转角塔〕：右转时脚钉均安装在D腿。
正侧面交替布置；左转时均安装在B 腿。
正侧面交替布置。
1.3螺栓穿向：1〕对立体结构水平方向由内向外；垂直方向由下向上。
2〕对平面结构顺线路方向，按线路方向〔小号侧〕穿入；横线路方向，两侧由内向外，中间由左向右〔按线路方向〕。
作业指导书(杆塔组立)
一、组塔的准备工作（1）组织全体参加组塔人员，熟悉设计资料和有关质量检验及安全操作规定。
（2）按照施工组织设计的要求，对参加组塔人员进行明确分工。
根据不同分工，进行组塔所用工器具的准备及质量检查。
（3）组织有关人员，对铁塔基础进行质量检查。
若为现场浇制基础，其混凝土强度应达到设计强度的70%以上；基础顶面应经操平找正；基础各部分尺寸的误差应在有关规定允许误差范围以内。
（4）根据设计图纸中所列材料表，对运到现场的塔料进行一次全面检查：①检查塔料的规格、数量及质量情况。
塔料上所标型号、号码是否与该塔塔型相符，有无遗缺和损坏，如发现有锈蚀，要除掉铁锈涂以防腐油漆；②对检查出的弯曲或折伤塔料，应进行适当修理或更换；③检查各种螺栓和垫圈的规格、数量及质量情况。
所有经检查合格的塔料应按顺序、分规格堆放于塔位附近位置。
（5）按施工设计要求挖地锚坑、埋设地锚，并采取措施防止金属基础或其他预制式基础发生变化。
地锚的埋深，应根据不同土质条件，经过计算选定。
（6）地面整理。
在塔位附近的场地，应清除障碍物、积雪，垫平泥泞场地等。
二、地面组装1、构件布置首先，要根据抱杆能提升的高度、抱杆的承载能力等来划定构件，分段、分片及应带附铁的多少；其次，要根据施工场地的实际情况、构件本身有无方向限制及地面组装与构件吊装是否同时进行等，来确定构件的布置位置。
在一般情况下，不受安装方向限制的构件，如腿部、身部等，可以将构件布置在塔位的前后或左右。
受安装方向限制的构件，如铁塔横担、酒杯型及猫头型铁塔的颈部等，则应按安装方向要求进行布置，即横担构件布置在塔位前后侧，颈部构件布置在塔位的左右侧。
构件的分段，原则上按铁塔主材的分段进行组装。
当抱杆提升高度及承载能力允许时，也可将铁塔每侧主材的两段组成一片进行吊装，以减少吊装次数，加快安装速度。
无论安装构件是否受方向限制以及构件的分段如何，对每段两片构件的组装位置都要求尽可能对称。
当由于某些条件如地形，难于清除的障碍物等限制，确实无法使构件对称时，应在吊装操作上采取相应措施，以保持构件吊离地面时的平稳。
杆塔组立作业指导书
变形限 度(‰) 15 14 12.7 11 10 9 8 7
2、铁塔组立前的准备工作 1）全面检查清点所使用的工器具，确认工器具完好度、使用强度 均满足要求后方可使用，不得以小代大，以坏充好。 2）确认铁塔各部分构件齐全，铁塔组立组装图齐全。 3）铁塔组立前各施工队必须进行技术交底，并认真学习《高空作 业安全注意事项》，各施工队现场施工人员均做到心中有数。
序 号 1 2 3 4 5 6 7 8
角钢宽 度(mm) 40 45 50 56 63 70 75 80
变形限 序 角钢宽 度(‰) 号 度(mm) 35 9 90 31 10 100 28 11 110 25 12 125 22 13 140 20 14 160 19 15 180 17 16 200
/ / / / / /
/ / / / / /
/ / / / / /
/ / / / / /
/ / / / / /
/ / / / / /
/ / / / / /
/ / / / / /
2、本工程以金元水电站至两河口220kV开关站为前进方向，塔位编号
按此方向递增。铁塔塔腿编号如下： （N127塔小号侧） 金元水电站 （N146塔大号侧） 两河口220kV开关 站

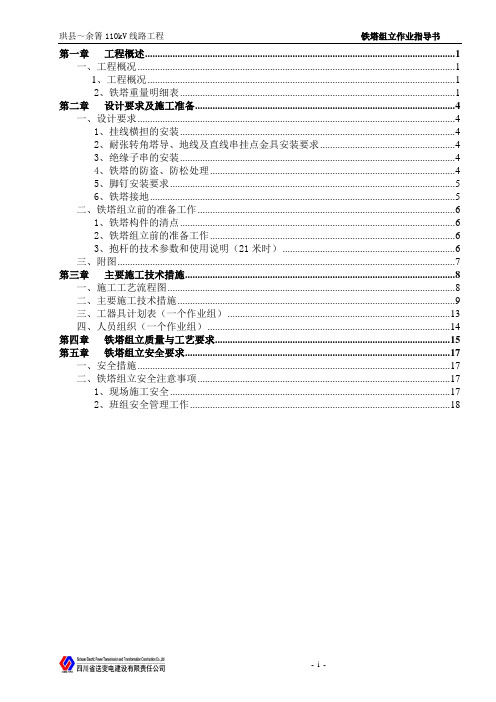

第一章 工程概述 1 一、工程概况 1 1、工程概况 1 2、铁塔重量明细表 1 第二章 设计要求及施工准备 4 一、设计要求 4 1、挂线横担的安装 4 2、耐张转角塔导、地线及直线串挂点金具安装要求 3、绝缘子串的安装 4 4、铁塔的防盗、防松处理 4 5、脚钉安装要求 5 6、铁塔接地 5 二、铁塔组立前的准备工作 6 1、铁塔构件的清点 6 2、铁塔组立前的准备工作 6 3、抱杆的技术参数和使用说明（21米时） 6 三、附图 7 第三章 主要施工技术措施 8 一、施工工艺流程图 8 二、主要施工技术措施 9 三、工器具计划表（一个作业组） 13 四、人员组织（一个作业组） 14 第四章 铁塔组立质量与工艺要求 15 第五章 铁塔组立安全要求 17 一、安全措施 17 二、铁塔组立安全注意事项 17 1、现场施工安全 17 2、班组安全管理工作 18
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁塔组立安全技术交底记录表编号：SD-YTX-JD- 工程名称玉林至铁山港电气化铁路外部电源配套工程（闸口牵引站）主持人交底人交底日期交底依据和主要内容：杆塔作业指导书、杆塔安全措施、杆塔基础质量措施、杆塔文明施工及环境保护措施交底内容：一、杆塔组立施工注意事项1、施工作业前施工负责人应按照“安全四步法”（1、作业指导书，2、风险评估与控制，3、安全施工作业票，4、站班会）落实相关施工手续完成后开展工作。
3、施工前，施工负责人一定要结合现场地形条件、设计腿长、杆塔型式进行全面复核，与设计图纸如有出入或疑问，请及时告知项目部复核检查并通知设计单位。
1、自立塔组立采用内悬浮抱杆分解组立。
2、铁塔组装使用的各种规格的塔材、螺栓、垫片、脚钉必须符合设计图纸要求。
3、螺栓的穿入方向应符合下列规定：3、1对立体结构：水平方向由内向外；垂直方向由下向上。
3、2对水平结构：顺线路方向，由送电侧穿入或按统一方向穿入；横线路方向，两侧由内向外，中间由左向右（指面向受电侧）；垂直方向由下向上。
4、螺杆应与构件面垂直,螺栓头平面与构件间不应有空隙。
5、螺母拧紧后, 螺杆露出的长度:对单螺母不应小于两个螺距, 对双螺母可与螺母相平。
6、必须加垫者，每端不宜超过两个垫片。
7、直线耐张塔，中相跳线横担安装在线路前进方向的左侧。
8、铁塔连接螺栓在组立结束时必须全部紧固（达到扭矩标准）。
架线后应复紧一遍,达到扭矩标准。
应在铁塔顶部至边导线以下之间的全部单螺母螺栓的外露螺纹上刷灰铅油，以防螺母松动。
基础顶面以上8米塔身安装防盗螺栓。
接地眼孔位置暂不安装防盗螺栓。
二、杆塔组立施工质量严格执行《110-500kV架空送电线路施工及验收规范》、的规定和《杆塔组立施工作业指导书》的全部规定。
三、杆塔组立施工安全措施1、施工前要正确填写安全工作票，工作票签字齐全、有效；各作业点要明确指定安全监护人，各施工人员要明确自己的岗位职责，作业中必须到岗到位。
2、坚持班前讲话制度，在各道工序开始前，由施工队现场工作负责人宣读安全工作票，强调安全注意事项，明确施工工艺施工方法和各岗位人员的安全责任。
3、施工前施工队工作负责人必须对施工人员讲解安全注意事项和操作方法，宣讲安全工作票和安全监护制度，并做好安全监护工作。
4、工作负责人应掌握抱杆各部绳索的受力情况，起吊重量，不得超过作业指导书中的规定。
5、所有起吊的工器具必须按作业指导书规定的规格配备，不得擅自改动。
施工前必须对工器具进行检查核对，不得带病或超负荷使用。
6、所有的拉线地锚埋深、埋设距离必须按技术要求实施。
7、塔片的控制大绳必须通过地锚或角钢桩进行控制，不得用人力直接控制。
注：脚钉安装方位：直线塔顺面向大号安装在D腿上，转角塔：面向受电侧，左转时脚钉设置在右后腿，右转时设置在左前腿。
0°00′00″时按照在右后腿上8、高处作业人员的安全带必须胸带、腿带齐全，登高前必须进行检查，按规定全部系牢。
安全带必须系在牢固的构件上，并不准低挂高用，在塔上活动时，必须踩在牢固的塔件，不得踩踏或扶靠未紧固的塔材。
所有进入现场的人员都必须正确配戴安全帽，高处作业人员必须穿胶底鞋。
9、塔片组装后，所有塔材的活动端必须用铁丝绑扎牢固，所有的螺栓必须紧固，防止塔材坠落伤人。
10、塔片起吊后或升降抱杆时吊件垂直下方严禁有人。
11、地面、高空组装人员，应用尖扳手等工具进行眼孔找正，不得用手指直接进行。
12、塔片就位时应先低侧、后高侧；主材和侧面大斜材未全部连接牢固前，不得在吊件上作业。
调整抱杆角度时应用手扳葫芦进行，严禁采用人力直接调整。
13、工器具应用小绳进行上、下传递，不得抛扔；塔上作业人员应将工器具放在工具袋内或挂设牢固，不得浮搁在塔上，防止高处坠物打击伤害。
14、遇有雷雨、浓雾、六级以上大风不得进行立塔作业和高处作业。
15、严格执行《电力建设安全工作规程》中有关条款的内容。
四、文明施工及环境保护1、进入现场工作人员，必须佩挂胸卡。
2、施工现场必须设有施工作业标示牌。
施工作业现场设有警戒围网。
3、必须坚持每周的安全活动、质量活动并有记录。
4、正确使用安全防护用具、用品。
5、进入施工现场的小型工器具必须摆放整齐，下面有垫物。
6、注意环境及植被保护，现场应做到工完料尽场地清，不留工业垃圾。
二、杆塔组立质量标准及检验要求2.1铁塔各构件的组装应牢固，交叉处有空隙者，应装设相应厚度的垫圈或垫板。
2.2螺栓与构件连接时应符合下列规定:2.2.1螺杆应与构件面垂直，螺栓头平面与构件间不应有间隙。
2.2.2在组塔过程中按设计图纸正确使用螺栓规格，螺母拧紧后，螺杆露出螺母的长度，对单螺母不应小于两个螺距，对双螺母可与螺母相平。
2.2.3必须加垫者，每端不宜超过两个垫片。
2.3螺栓的穿向及脚钉的安装应符合统一工艺的规定。
2.4铁塔部件组装有困难时应查明原因，严禁强行组装。
个别螺孔需扩孔时，扩孔部分不应超过3mm。
当扩孔需超过3mm时，应先堵焊重新打孔，并应进行防锈处理，严禁用气割进行扩孔或烧孔。
2.5杆塔连接螺栓应逐个紧固，其扭紧力矩不应小于下表的规定，有滑牙或螺母的棱角磨损以至板手打滑的螺栓必须更换。
螺栓紧固扭矩标准螺栓规格扭矩值（N²cm）M2222500M2744100M30588002.6架线后螺栓应复紧一遍，复紧并检查扭矩合格后，应随即按统一工艺的要求对铁塔进行防松防盗处理。
2.7铁塔组立及架线后其允许偏差应符合下表的规定。
铁塔组立偏差电压允许等级110kV偏差值偏差项目结构根开±2‰结构倾斜3‰中心桩横线路方向位移（mm）302.8自立式转角塔，终端塔应组立在倾斜平面的基础上，向受力反方向产生倾斜，架线挠曲后，塔顶端仍不应超过铅垂线而偏向受力侧。
2.9铁塔组立后，各相邻节点间主材弯曲不得超过1/750。
2.10铁塔组立后，塔脚板应与基础面接触良好，有空隙时应垫铁片，并应灌注水泥砂浆，直线型塔经检查合格后即可浇注保护帽，耐张型塔应在架线后浇筑保护帽。
2.11脚钉用做螺栓时，丝扣长应与同等条件的螺栓丝扣相同。
2.12一般要求（1）所有工具和设备应定期进行技术检验，不合格者严禁使用，使用时不得以小代大。
（2）现场设置的地锚、地钻等应根据土质情况和受力大小确定。
（3）施工现场有带电体或其他设施时，应事先进行勘测，并提出切实可行的安全措施，在带电体附近进行工作时，人身和工器具、构件对带电体的距离必须满足下表的要求。
在带电体附近工作时人身和工器具、构件对带电体的距离表带电体的电压等级（kV）距离（m）项目≤10 35 110 220 350 500工器具、安装构件、导线、地线与带电体的距离（m）2.03.54.05.06.07.0作业人员的活动范围与带电体的距离（m）1.72.0 2.5 4.0 5.0 6.0整体组立铁塔与带电体的距离应大于倒杆距离(自杆塔边缘到带电体的最近侧为杆塔高) （4）采用机械吊装或牵引时，吊装或牵引设备必须有可靠的制动装置。
（5）杆塔上作业不得随意拆除受力构件。
如需拆除，应事先做好补强措施。
对杆塔倾斜或弯曲进行调整时，要打好临时拉线。
线杆上有人时，禁止调整拉线。
（6）传递材料或工具不得抛掷。
2.13分解组立铁塔（1）起吊方案和现场布置必须按技术交底的要求进行，未经技术人员的同意不得擅自更改。
（2）固定杆塔的临时拉线必须满足下列要求：使用钢丝绳时，单杆（塔）不少于4根，双杆（塔）不少于6根。
绑扎工作由技工担任。
未全部绑扎固定不得登高作业。
组立杆塔的临时拉线不得过夜，如需过夜时，应采取安全措施。
固定在同一临时地锚上的拉线最多不超过两根。
（3）内拉线抱杆组立杆应满足下列要求。
提升抱杆应采用双腰环；采用单腰环时，抱杆顶部应设置临时防倾拉线控制。
起吊时，腰环不得受力。
双面吊装时，两侧荷重、提升速度及摇臂的变幅角应保持一致。
外拉线抱杆组立杆的塔的操作方法，参照外拉线抱杆组塔的要求。
（4）钢丝绳与铁件绑扎处应衬垫软物。
（5）铁件及工具严禁搁放在杆塔及抱杆上。
（6）吊件时，悬浮塔材必须用铁丝固定。
（7）杆塔临时拉线设置：(1)使用钢丝绳，单杆（塔）不得少于4条，双杆（塔）不得少于6条；(2)绑扎由技工担任；(3)未绑扎固定前不得登高。
临时拉线必须在永久拉线全部安装完毕后方可拆除；(4)使用绳卡固定钢丝绳端部时，固定用绳卡的数量符合下表：钢丝绳直径（mm）7～18 19～27 28～37注：绳卡压板应在钢丝绳主要受力一侧，不得正反交叉设置；绳卡间距不得小于钢丝绳直径的6倍。
绳卡数量（个）3 4 5三、野外施工的注意事项：1、在山区、林区进行施工时，要做好防火工作。
施工现场应划分吸烟区，吸烟后不准乱丢烟头，以免造成森林火灾。
2、动用明火或进行焊接时，必须划定工作范围，距作业点5米内易燃、易爆杂物清理干净，焊接时气瓶离焊点明火不得小于10米，氧气瓶与乙炔瓶的距离应大于5米，焊接现场严禁吸烟。
并设专人监护，配备必要的消防器材，人员离开时，一定要仔细检查，不留安全漏洞。
3、气瓶严禁烈日暴晒；乙炔气瓶应有固定措施，严禁卧放使用。
四、交通安全规定：1、施工车辆必须车况良好，驾驶人员必须保持良好的身体状况。
2、由于工程施工所经道路曲折弯多，驾驶时要控制车速。
车况欠佳或驾驶人员精神不好，严禁开车上路或疲劳驾驶。
3、在接送施工人员时，车厢拦板要牢固，拦板高度不低于一米，车上指定安全监护人，不得超负荷装载，乘车人员的头手不得伸出车厢拦板，车厢拦板上严禁坐人。
氧气瓶与乙炔气瓶不得同车运输。
炸药和雷管也应分别运输，并严禁与其它易燃物品同车运输。
严格执行《车辆安全与交通管理制度》《消防和交通安全规定》，杜绝事故的发生。
在本工程施工过程中，一定要时时刻刻注重安全，做到“人人讲安全，人人重安全”，从而达到“安全第一、预防为主”的安全方针，任何人都有权利和义务对违章作业、违章指挥进行制止，对发现重大安全隐患的人员给予重奖，对违反安全纪律的人员也要重罚，做到安全工作，人人有责，大家齐心协力把安全工作做好。
五、严格执行安全作业票制度：1、安全施工作业票应与施工班组《站班会记录》配套使用；2、作业组施工负责人在开工前必须对施工人员宣读工作票，进行“三交”和“三查”，施工人员了解掌握作业票内容后，在作业票中的“现场交底人员签到栏”中亲笔签名认可（注：“三交”：指交任务、交安全、交技术；“三查”指查衣着、查“三保/安全带、安全帽、安全网”、查精神状态）；3、每项作业任务开展前，现场技术员必须结合作业内容和步骤，确认安全基准风险等级与安全风险控制措施，在“风险等级”和“风险控制措施”栏打“√”，由安全员审核，现场负责人签发生效。
