九年级物理下册欧姆定律中考真题汇编[解析版]
最新中考物理欧姆定律真题汇编(含答案)

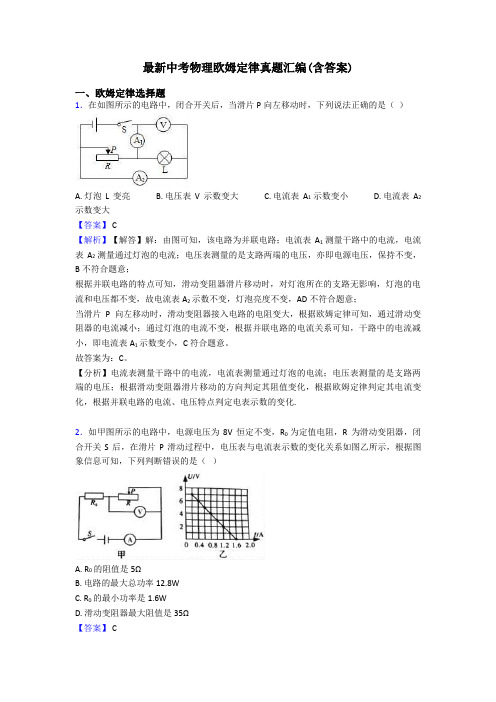

最新中考物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，此时电路的总功率最大，由乙图可知，电路中的最大电流I大＝1.6A，由I＝可得，R0的阻值：R0＝＝＝5Ω，A符合题意；电路的最大总功率：P大＝UI大＝8V×1.6A＝12.8W，B符合题意；（2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，由乙图可知，电路中的最小电流I小＝0.2A，变阻器R两端的电压U R＝7V，则R0的最小功率：P0小＝I小2R0＝（0.2A）2×5Ω＝0.2W，C不符合题意；滑动变阻器的最大阻值：R大＝＝＝35Ω，D符合题意。
(物理)九年级物理欧姆定律题20套(带答案)含解析
（物理）九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．如图所示电路中，电源两端电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A. 电压表V1的示数变大，电路消耗的总功率变小B. 电压表V2的示数不变，电路消耗的总功率变大C. 电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D. 电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大【答案】 B【解析】【解答】由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流，因电源两端电压保待不变，所以，滑片移动时，电压表V2的示数不变，滑动变阻器滑片P自b向a移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可得，电路中的电流变大，即电流表A的示数变大，由U=IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V1的示数变小，故A错误；因电压表V1的示数变小，电压表V2的示数不变，电流表的A的示数变大，所以，电压表V1的示数与电流表A的示数之比变小，电压表V2的示数与电流表A的示数之比变小，故CD错误；由P=UI可得，电路消耗的总功率变大，故B正确，故答案为：B.【分析】本题考查学生对电路的动态分析能力。
由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流。
串联电路中总电压等于各分电压之和。
2．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．3．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
(物理)九年级物理欧姆定律真题汇编(含答案)

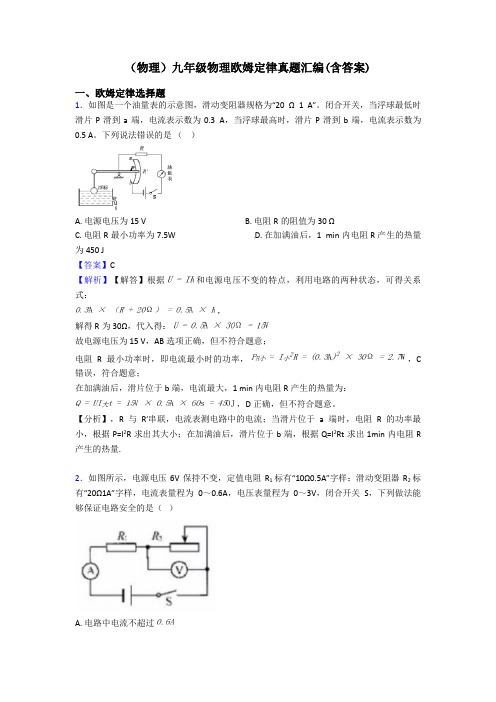

（物理）九年级物理欧姆定律真题汇编(含答案) 一、欧姆定律选择题 1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。下列说法错误的是 （ ）
A. 电源电压为15 V B. 电阻R的阻值为30 Ω C. 电阻R最小功率为7.5W D. 在加满油后，1 min内电阻R产生的热量为450 J 【答案】C 【解析】【解答】根据 和电源电压不变的特点，利用电路的两种状态，可得关系式： ， 解得R为30Ω，代入得： 故电源电压为15 V，AB选项正确，但不符合题意； 电阻R最小功率时，即电流最小时的功率， ，C错误，符合题意； 在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为： ，D正确，但不符合题意。 【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R产生的热量.
2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（ ）
A. 电路中电流不超过 B. 两端电压不超过3V C. 滑动变阻器连入电路的阻值在 范围内变化 D. 电路的总功率在 范围内变化 【答案】 D 【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）当电压表的示数U2=3V时，电路中的电流，
Imin= = = =0.3A， 因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意； R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意 所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，
【物理】中考物理欧姆定律题20套(带答案)含解析
【物理】中考物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A. 电流表A的示数变大B. 电压表V的示数变大C. 电压表V与电流表A的示数的比值变大D. 电压表V与电流表A的示数的乘积变小【答案】D【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他.B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、故答案为：D.【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
2022年中考物理真题汇编：欧姆定律
2022年中考物理真题汇编：欧姆定律一、单选题(共20题；共40分)1．（2分）（2022·德阳）历史上许多重大科学发现源于科学家不懈的实验探究。
早在1862年，有位科学家通过大量实验探究得出了导体中电流跟电压、电阻的关系，这位科学家是（ ） A ．焦耳B ．欧姆C ．牛顿D ．法拉第2．（2分）（2022·梧州）如图为自动测定油箱内油量的装置原理图，电源电压为36V ，R 为滑动变阻器，R 0为定值电阻，电流表的量程为0～0.6A ，电压表的量程为0～36V 。
油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P 恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的16。
下列说法错误的是（ ）A ．R 0阻值为60ΩB ．滑动变阻器的阻值变化范围为0～300ΩC ．当滑动变阻器的滑片P 在中点时，电压表的示数为21VD ．当滑动变阻器的滑片P 在中点时，电流表的示数为0.17A3．（2分）（2022·东营）如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P 向左移动时，下列判断正确的是（ ）A ．A 示数变大，V 1示数变小，V 2示数不变B ．A 示数变大，V 1示数变小，V 2示数变大C ．A 示数变小，V 1示数变大，V 2示数变小D．A示数变小，V1示数变小，V2示数变大4．（2分）（2022·北京市）图所示的电路中，电阻阻值R1<R2。
开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。
下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I25．（2分）（2022·通辽）如图所示电路，电源电压保特不度，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．电压表V1示数变小，电压表V2示数不变，电流表A1示数变小B．电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A1的示数之比变小C．电压表V2示数不变，电流表A1示数变大，电压表V1的示数与电流表A1的示数之比变大D．电压表V1示数变小，电压表V2示数不变，电压表V2的示数与电流表A1的示数之比变小6．（2分）（2022·鞍山）如图所示的电路中，电源电压不变。
(物理)九年级物理欧姆定律真题汇编(含答案)

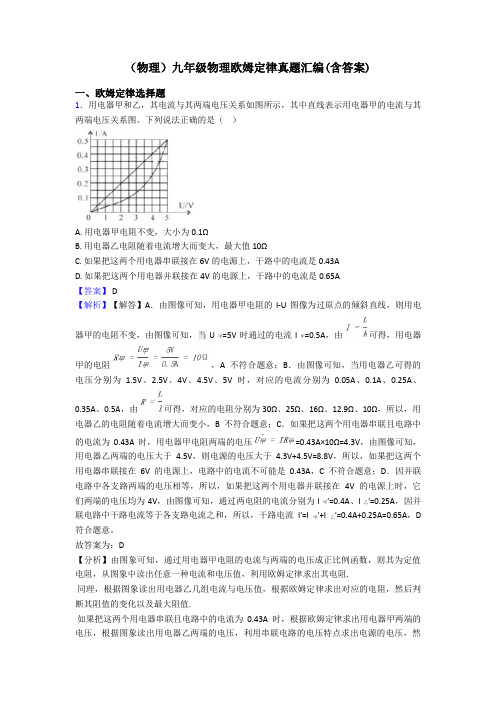

（物理）九年级物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。
下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压=0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。
故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
欧姆定律中考真题汇编[解析版]
欧姆定律中考真题汇编[解析版]一、初三物理欧姆定律易错压轴题（难）1．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.142________3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V==⨯=,当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：2．某学习小组在“探究通电导体中的电流与电阻的关系”实验中，连接了如图甲所示的电路（电源电压保持4.5V不变）。
中考物理2021-2023真题分项精编—欧姆定律(含答案解析)
中考物理2021-2023真题分项精编—欧姆定律（含答案解析）一、单选题1．（2023·湖北·统考中考真题）课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。
电源电压恒定不变，1R是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图乙所示。
开关S闭合，热敏电阻温度升高时，下列说法正确的是（）A．电压表V的示数减小B．电流表2A的示数减小C．电流表2A与1A示数之差不变D．电压表V与电流表1A示数之比增大【答案】C【详解】如图，定值电阻R1与热敏电阻并联，电流表A1测热敏电阻的电流，A2测干路电流，电压表测电源电压；A．电压表测电源电压，电源电压恒定不变，电压表V的示数不变，故A错误；B．开关S闭合，热敏电阻温度升高时，由图乙可知热敏电阻阻值减小，电源电压恒定不变由UIR可知，通过热敏电阻的电流A1增大，干路电流增大，电流表2A的示数增大，故B错误。
C．电流表2A与1A示数之差为通过定值电阻的电流，其示数不变，故C正确；D．电压表V与电流表1A示数之比为热敏电阻的阻值，开关S闭合，热敏电阻温度升高时，由图乙可知热敏电阻阻值减小，故D错误。
故选C。
2．（2023·黑龙江齐齐哈尔·统考中考真题）如图所示，电源电压恒定，先只闭合开关1S ，两电表均有示数；再断开1S ，同时闭合2S 和3S ，此过程中（）A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数不变C ．电压表示数与电流表示数乘积变大D ．电压表示数与电流表示数比值不变【答案】C 【详解】AB ．只闭合开关S 1时，两个电阻串联，电压表测量电源电压，电流表测量电路中的电流，电流表的示数12I UR R =+断开S 1，同时闭合S 2和S 3，两个电阻并联，电压表测量电源电压，电压表的示数不变，电流表测量通过R 1的电流，电流表的示数1U I R '=因为I I'>所以电流表的示数变大，故AB 不符合题意；C ．电压表的示数不变，电流表的示数变大，电压表示数与电流表示数乘积变大，故C 符合题意；D ．电压表的示数不变，电流表的示数变大，电压表示数与电流表示数比值变小，故D 不符合题意。
2022-2024年广东省中考物理真题知识点分类汇编：电路和欧姆定律附答案解析
2022-2024年广东省中考物理真题知识点分类汇编：电路和欧姆定律一．选择题（共7小题）
1．（2022•广州）如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电。
用带电棒丙分别靠近甲、乙，下列能证明乙带电且甲、乙带异种电荷的现象是（）
A ．
B ．
C ．
D ．
2．（2022•广州）两款温控开关k1和k2，当温度低于50℃时，k1保持闭合，k2保持断开；当温度高于50℃时，k1保持断开，k2保持闭合。
某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作。
下列电路图中符合用电安全且能实现该保温水壶功能的是（）
A ．
B ．
第1页（共22页）。
九年级物理欧姆定律试题及答案解析(中考知识考点整理)
九年级物理欧姆定律试题及答案解析（中考知识考点整理）一、选择题1．根据欧姆定律可知，电路中（）A．当电压一定时，电阻变小，电流一定变小B．当电压一定时，电阻变小，电流一定变大C．当电压变大时，电阻变大，电流就变小D．当电压变大时，电流变大，电阻也随着变大答案：B解析：本题主要考查了对欧姆定律的理解，根据实验探究可以知道，在电压一定时，导体中的电流与导体的电阻成反比，即电阻变大，电流变小。
C选项中的电压和电阻均变化，电压与电阻的比值无法确定，所以无法确定电流大小是如何变化的。
导体的电阻是导体的一种属性，它的大小与电压和电流大小无关。
2．如图1所示，当开关S闭合时，电流表的示数为250毫安，灯泡L此时的电阻为10欧，则灯泡L两端的电压为（）A．25伏B．250伏C．2.5伏D．0.025伏图1答案：C解析：在使用欧姆定律公式进行计算时要注意单位统一，电流的单位为“安”，电压的单位为“伏”，电阻的单位为“欧”。
灯泡工作时的电阻为10欧，电流为250毫安，合0.25安，所以灯两端的电压为U=IR=0.25安×10欧=2.5伏。
3．由欧姆定律公式可以推导出公式，关于此公式下列的说法中正确的是（）A．导体的电阻跟它两端的电压成正比B．导体中的电阻跟通过它的电流成反比C．导体两端电压为0时，导体电阻也为零D．导体电阻是导体本身的性质，跟它两端的电压和通过的电流无关答案：D解析：通过实验探究电流与电压和电阻的关系，得出两个结论：在导体的电阻一定时，导体中的电流与导体两端的电压成正比；在导体两端电压一定时，导体中的电流与导体的电阻成反比。
根据这两个结论得出欧姆定律，它反映的是影响电流大小的因素。
把此公式变形得到，从数学关系上看没有任何问题，但从物体的属性的角度来看，电阻的大小与导体的材料、长度和横截面积等因素有关，它与外部的电压和电流是无关的，所以不能与导体的电阻与电压成正比，与电流成反比。
4．生活中，我们会看到家里的白炽灯往往在开灯时这一下即被烧毁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级物理下册欧姆定律中考真题汇编[解析版] 一、初三物理 欧姆定律 易错压轴题（难） 1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭
状态。加砝码使天平平衡。打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。电路中电源电压U为6V， R是力敏电阻，其阻值与所受压力F压的关系如图丙所示。当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力FB与篮球对左侧托盘的压力FA的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。 (3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表
指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。 【答案】右 气球受到浮力变大 10 0.09 A 【解析】 【分析】 【详解】 (1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压
力变小了，故天平指针向右偏转。 (2)[3]压敏电阻R与定值电阻R0串联，电流表测量电路的电流，电压表测定值电阻的电
压，当左盘中篮球未给气球充气时，电流表示数为0.2A，根据串联电路的规律及欧姆定律
011
6V20100.2AURRI
[4]由图丙知此时
F1B＝309N 当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A，根据串联电路的规律及欧姆定律
202
6V10300.15AURRI
由图丙知此时 F2B=300N 由图丁知 FB=50FA
故
11A309N5050BFF
22A300N5050BFF
托盘A所受压力的变化量 FA＝309N50−300N50＝0.18N
篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m3的空气
密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R所受压力FB也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U＝IR，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A处。
2．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω 1.5A”。 (1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是
____________（选填下面的字母代号）；
A．电流表断路
B．定值电阻短路
C．滑动变阻器断路
D．滑动变阻器短路
E.定值电阻处接触不良
(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑
片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片
应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V， 并记录电流表的示数； (3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电
源电压可能是________________V； (4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如
图丙所示的电路图来测量未知定值电阻Rx的阻值，其中R0为已知电阻，步骤如下： a.闭合开关S、S1，断开S2时，测得电压表的示数U1；
b._________________时，测得电压表示数为U2；
c. 则被测电阻Rx的阻值为： Rx=_____________（写出表达式）。
【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S1 1021URUU 【解析】 【分析】 【详解】 (1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；
B．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B符
合题意； C．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C不符合题意；
D．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量
的是定值电阻的电流，两表都有示数，故D不符合题意； E．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电 阻极大，电流表无示数，故E符合题意。 故选B和E。 (2)[2]根据电流表的接线可知，电流表使用的是小量程，分度值是0.2A，电流表示数为
0.40A。
(2)[3][4]将5Ω的定值电阻换成10Ω定值电阻进行实验时，由于定值电阻变大，根据串联分
压，定值电阻两端电压变大，由于实验探究的是电流与电阻的关系，应该控制定值电阻两端的电压不变，这时增大滑动变阻器的电阻，使滑动变阻器两端电压增大，从而可以减小定值电阻两端的电压，直至电压表示数与原来相同为止，所以滑动变阻器滑片应向左滑动，电压表示数为原来电压的大小即
110.40A5Ω2VUIR
(3)[5]实验选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，定值电阻与滑
动变阻器串联，串联分压与电阻成正比，当用25Ω电阻实验时，为保证定值电阻两端电压2V不变时，滑动变阻器两端电压与定值电阻两端电压之和就是电源电压，而滑动变阻器的
最大电阻只有30Ω，当电源电压为4V时，滑动变阻器能把定值电阻两端电压调整为2V，当电源电压6V和8V时，滑动变阻器的的滑片就是滑到最大阻值处定值电阻两端电压也超过2V，故该同学实验时选择的是4V的电源。 (4)[6][7]闭合开关S、S1，断开S2时，测得电压表的示数U1，这时Rx和R0是串联，电压表
测量的是Rx两端电压，根据串联分压的原理，还需要测量出R0两端电压或者是电源电压，根据电路图可知只能闭合S、S2，断开S1，这时RX和R0还是串联，而这时电压表测量的是电源电源，这两种情况两电阻的工作情况没有改变，由串联分压原理故有
1210x
RU
UUR
Rx大小为
10x
21
URRUU
3．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。 (1)如图甲是小红同学连接的实物电路图。图中只有一处连接错误，请在错误处画“×”，
并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)； (2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，
则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)； (3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙
所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值RL滑动变阻器变化的阻值______________R滑
(选填“大于”、“小于”或“等于”)；
(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________； A．如果只更换电源，则更换的电源电压范围是4～8V B．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9V C．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电
流至少为0.4A D．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω (5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现
电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。 ①将滑动变阻器滑片P移到最右端，闭合开关，记录此时电流表示数为I1； ②再将滑动变阻器滑片P移到__________，记录此时电流表示数为I2； ③滑动变阻器的最大阻值R滑动=__________(用测出的物理量和已知量的字母表示)。
【答案】 滑动变阻器断路 12.7 小于 左 C 最左端 2101-IIRI 【解析】 【分析】 【详解】 (1)[1]电压表测小灯泡两端的电压，所以电压表应该和小灯泡并联，如下图：
