各种配电箱英文简称符号
电气施工图字母符号一览表

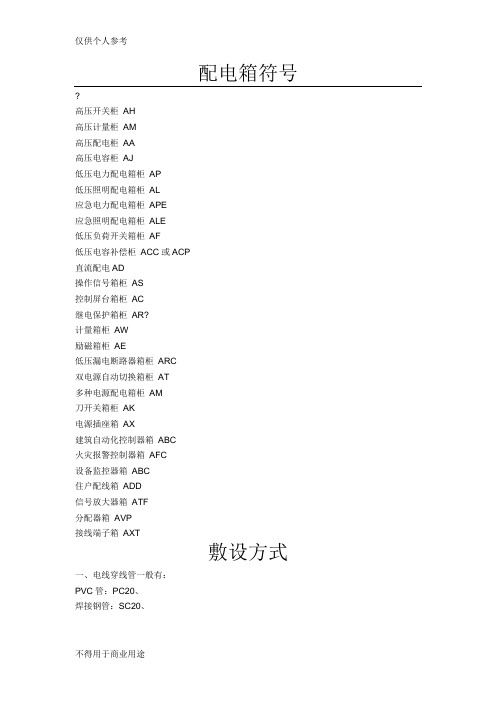

配电箱符号?高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR?计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。
电气符号含义大全讲诉
01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气图形符号大全、强电系统图符号表示含义(汇总)
强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气符号含义大全
01,电气施工图中配电箱AL/PL是什么意思,为什么？我知道AL代表照明配电箱.PL代表动力配电箱.但为什么这么标记.而有的还标记为XM等.有没有文字符号对比表在电气施工图中,AL暗示照明配电箱;AP暗示动力配电箱.GB 7159 《电气技巧中的文字符号制定公则》中,A暗示组件或部件,L.P与GB 7159无关,是对A的限制,L—Light（照明）;P—Power （动力）.X暗示端子.插头.插座等.XM的寄义要看图纸才干肯定.动力配电箱一般不必PL暗示.AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02,电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALE W,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜,双电源进线的;AP是动力配电箱柜,大部分时刻是单电源,有时也有双电源,但不介入消防联动;AL是通俗正常照明配电箱柜,单电源进线;APE是应急动力配电箱柜,双电源进线,介入消防联动;像ALR.APS.CZX.HX等是设计在前面说的基本上按房间或者所掌握装备功效的汉语拼音第一个字母简写,为了编号便利,可能就是ALR,热力的,APS,送风机的;CZX,插座箱;HX,户箱等,因为好些汉字生母一样,可以按配电箱地点地位或所控装备对比.03,电路施工图符号意思寄义配电箱体系图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思,哪位大侠辅佐解释下,感谢C65N-D/3P:小型断路器,C65应当是西门子的型号,3P为3极;20ALC1-D25：新型交换接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方法L123/WP1：电力线路注：WP1,WL1,WE1 分离为电力线路1,照明线路1,应急线路1 04,ALE在电气图中指什么装备？图形符号是什么？指应急照明配电箱（有双电源）.A暗示配电装备（箱.柜）;L暗示用于照明类;E暗示用于应急（照明）.如AL--正常照明配电箱.05,建筑装配配电箱怎么算几模,或几P?建筑装配配电箱怎么算几模,或几P ?配电箱体系图中：是根据主动开关C65N级数？照样照样回路个数？辅佐具体解释一下.再辅佐解释下这些符号的意思：DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJMC65N,S250S,5SX,E4CB小型配电箱（一般是照明配电箱）,也叫终端电器,模数化终端电器.近代配电箱多采取模数化电器（利益略）,模数指内部器件单元,如微型断路器的【宽度】,以9mm为根本单位,但断路器最小的是单极断路器,占18mm宽,理论上是2个模数,但工程上常以18mm宽为1个模数,同时因为是单极断路器的宽度,单极也称1P（Pole,极）,那么模数化配电箱规格就按P数分为若干种,它们的高度雷同,宽度=边余量+总P数+边余量.那些符号都是电气图中代号如DZ47.NB1.TIB1.C65.E4CB都是微型断路器,DZ47是全国通用代号,后4个厂家自定名代号,如：C65-----施耐德（天津）梅兰日兰,国内最好.最贵的（10A/1P为25元）;E4CB----奇胜电器,根本同C65,但市场.著名度不如C65,据说已被收购;DZ47----因为所有厂家都可以用这个代号,鱼龙混淆,价钱甚至可以5元以下.其他的顾不上查材料了,本身网上搜吧.06,配电体系问题本身新手,就教先辈们,这张图是不是就是配电体系图（后面还有AL32,ALK1等之类的图,百度插不上）,怎么看不出配电方法,比方说TT,TN等,照样直接跟这个无关啊！再就是里面每类型号是什么意思,在网上也搜不到！岂非这就是配电柜里面的道理图？那么那些功率以及电缆的型号是怎么肯定的感谢列位先辈了,本身只有这么多分了,之前不知道怎的被封了！我试着答复一下吧,仅供参考：一.这张图可以称为“配电体系图”,或更为过细地称为“编号为AL的配电箱体系图”.二.从图看,接地方法为TN-S体系,因为配电箱的总进线为五芯,正常的情形全部体系的中性导体和呵护导体是离开的（假如合一的话,用四芯即可）,在这个基本上,箱体还做了反复接地.三.上面的符号所代表的意义,在网上都能查得到,你应当起首下载一个电气图例符号大全,细心看一下,大半问题就解决了.四.图中所标注的功率数值,就是装备铭牌上标注的功率.五.电缆的型号是根据负荷大小.装备应用情形.电缆的允许载流量和装配前提等前提盘算出来的.07,建筑电气中的电缆电线符号暗示？比方：ZR 是阻燃意思还有 BVV 什么RVV 之类的代表什么意思啊？！？！？！求先生总结下电缆暗示办法：型号-电压-规格规格暗示为：芯数*截面以上BVV.RVV之类就叫“型号”型号决议了电线电缆的种类.材料和构造罕有的有：B——字母在型号最前面,暗示“布电线类”;字母在型号最后面,暗示“扁线类”V——聚氯乙烯料（一个V暗示聚氯乙烯绝缘,两个V暗示聚氯乙烯护套）R——软线类T——暗示导体为铜材（铜是电线电缆重要材料,故铜的代号常省略）L——暗示导体为铝材22——前一个2暗示钢带铠装,后一个2暗示聚氯乙烯外护套电线电缆型号N多种,此处不克不及包含万象.要哪一类电缆就参看哪一类电缆的国度尺度,如你以上所以就是属于“布电线”类,国标号为GB5023-1997,和JB/T8743-199808,建筑给排水图形符号？线路上的3代表什么啊？问题填补：其实这是电路图,昨晚打错字了！这不是给排水图形符号,是电气符号.图中“3”暗示三根电线,n3.n2为回路编号.09,建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分离指什么？C65N-16A 2P 是指应用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极的,VE-30mA指漏电呵护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的.SC25：电缆穿25的焊接钢管敷设,HDPE50是指50的波浪管敷设C65N-C16/3P C65指断路器型号,N暗示分断电流为6000A,C16暗示呵护照明线路用,容量为16A,3P暗示3极VV*5x2.5-SC32/WC/FC 指 5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设.c65:断路器型号.C16：16A.3P：三相的.VE30MA：三十毫安的漏电呵护.YJV：交联聚乙烯电缆.3*4：三根四平方的.SC25：25的钢管.后面的不知道 .下面的意思是：C65的3P断路器,5*2.5平方的VV电缆,32的钢管,沿墙沿地暗敷设.C65是设计厂家的断路器序列号;16A是断路器的额定电流;2P是接两个线一零一火;VE-30MA是漏电呵护电流是30MA;YJV是交联聚乙烯电缆;3*4MM是3根4平方的电线;SC25是25的焊管暗敷设;HDPE50是50的波浪管敷设;C65和上面的一样,16A也是一样,3P是三级接三前线;vv5*2.5-sc32/wc/fc是5*2.5平方的VV电缆穿32的焊管沿墙或地面暗敷设.10,建筑电气图纸中有一个双电源切换箱？他的符号是HUSD18R-63/16A-4P是什么意思？他这个箱能有多大？他下面还有一个EPS箱是用DUYD-220V/2KW暗示的,请问这个箱能有多大？里面的EPS大尺寸是多大？EPS箱有三趟回路.感谢大家了！EPS是应急电源装配,尺度的可以持续供电12小时,一般用于消防应急电源,HUSD18R-63/16A-4P是个型号,DUYD18代表应急电源装配以及厂家代码（设计师应当是推举用环宇的双电源开关）,2KW是负载,16A 是负载电流,4p是四相.双电源切换箱应当不大,一个双电源开关,加几个断路器,80*100*40应当足够啦！EPS一般都是做成柜子(设计师也推举用环宇的EPS）,这个EPS应当是消防应急照明.11,建筑电气施工图建筑电气施工图中配电箱一半黑一般白,有的画一个对交叉,有的是上白下黑,有的是左白右黑,有的是左黑右白问题填补：都是什么意思暗示什么状况或者什么性质电气施工图纸中的配电箱柜全白的为配电箱（柜）的一般通用符号,但是设计经常应用它暗示明装照明配电箱(柜);全黑的为照明配电箱(柜）一般符号,画在墙内为暗装,画在墙外为明装,但是设计经常应用它暗示为暗装照明配电箱（柜）;半黑半白的为动力配电箱（柜）,同样要看他是画在墙内或墙外;对角线半黑半白的为分解多种电源配电箱（柜）,但也是消火栓箱的符号;就是箱内回路有动力也有照明的;打叉全白的为变乱应急配电箱（柜）,有动力的也有照明的;上白下黑的是卷帘门掌握箱;总的来说设计图纸画在墙外的是明装,墙内的为暗装;具体的配电箱柜的功效和型号我们要看设计解释白定.电气符号大全2009年08月17日礼拜一 11:11SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不克不及进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管暗示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方法的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具装配方法的暗示CS-链吊DS-管吊W-墙壁装配C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波浪电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应当是两种塑壳断路器的型号,HSM8-63C/3P 实用于照明回路中,为3极开关,额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方法的一些暗示办法,你对比着查一下铠装屏障掌握电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 铠装阻燃掌握电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22铠装阻燃屏障掌握电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22铠装通讯电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 铠装充油通讯电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对铠装阻燃通讯电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53矿用铠装阻燃通讯电缆;MHYA22,MHYV22,MHYA32,MHYV32铠装盘算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22铠装铁路旌旗灯号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号寄义：R－衔接用软电缆（电线）,软构造.V－绝缘聚氯乙烯. V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）.S－双绞型.A－镀锡或镀银.F－耐高温P－编织屏障P2－铜带屏障P22－钢带铠装Y—预制型.一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆.将要颁布的扶植部尺度用FZ暗示,其本质雷同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A.B.C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物剃头泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏障ZR: 阻燃 R: 软线 S:双绞线型号.名称RV 铜芯氯乙烯绝缘衔接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型衔接软电缆（电线）RVB 铜芯聚氯乙烯平型衔接电线RVS 铜芯聚氯乙烯绞型衔接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形衔接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形衔接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形衔接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘衔接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC衔接软电线2.规格暗示法的寄义规格采取芯数.标称截面和电压等级暗示①单芯分支电缆规格暗示法：统一回路电缆根数＊（1*标称截面）, 0.6/1KV,②多芯绞合型分支电缆规格暗示法：统一回路电缆根数＊标称截面, 0.6/1KV,③多芯同护套型分支电缆规格暗示法：电缆芯数×标称截面-T,如：4×25-T NHYJV:耐火动力电缆-3*70+35:四芯的铺设方法：穿SC（钢管）100fc（埋地）FC--地板内暗敷WC--墙内暗敷CC--顶板内暗敷除了这些．．还有ACC--吊顶内敷设CE--沿顶板明敷CT--桥架明敷电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容抵偿柜 ACC或ACP直流配电箱柜 AD操纵旌旗灯号箱柜 AS掌握屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源主动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑主动化掌握器箱 ABC火警报警掌握器箱 AFC装备监控器箱 ABC住户配线箱 ADD旌旗灯号放大器箱 ATF分派器箱 AVP接线端子箱 AXT电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM低压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容抵偿柜 ACC或ACP 直流配电箱柜 AD操纵旌旗灯号箱柜 AS掌握屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源主动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑主动化掌握器箱 ABC火警报警掌握器箱 AFC装备监控器箱 ABC住户配线箱 ADD旌旗灯号放大器箱 ATF分派器箱 AVP接线端子箱 AXT 你本身可以对比看看是什么意思。
配电箱图形符号-临时配电箱符号之欧阳法创编
配电箱图形符号时间：2021.03.09 创作：欧阳法高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱AP低压照明配电箱柜AL 应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱 AVP接线端子箱 AXT 图形符号图形符号国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘)画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电气图用图形符号事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1. 4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米电气图用图形符号明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米2图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地)250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1. 8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线)250伏-3安拉线双控开关(单极三线)250伏-3安电气图用图形符号吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关 250伏-6安 暗装拉线式多控开关 250伏-6安 暗装按钮式多控开关250伏-6安 电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯)规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯荧光灯花灯组合防爆型光灯投光灯规格、容量详见设计图注3图形符号 图 集 使 用 的 范 例 和 说 明国 标名 称型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 天天电气社区,除有设计图或说明外,均按本图集带照明灯具的电杆 带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根铜芯导线时为3根 交流配电线路铝芯导线时为4根铜芯导线时为4根 交流配电线路铝芯导线时为5根铜芯导线时为5根 交流配电线路 铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注 中途穿线盒或分线盒做法见 伸缩缝穿线盒 做法见电缆人孔 除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器4图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器电气图用图形符号指示式电流表、电压表除注明外,为1T1-A型交流电流表天天电气社区[http://www.electric365. cn]除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘)除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2)暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD5 0-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)1 5、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司电气图用图形符号安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案电气图用图形符号实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合电气图用图形符号时间：2021.03.09 创作：欧阳法。
配电箱配电柜代号
配电箱配电柜代号GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 、JL 计量箱PXT01 PXT01 dq系列2 、CZ 插座箱PXT02 PXT02 dq系列3 、ZM 照明箱PXT03 PXT03 dq系列4 、DL 动力箱PXT04 PXT04 dq系列5 、JC 计量插座箱PXT05 PXT05 dq系列6、JZ 计量照明箱PXT06 PXT06 dq系列7、JD 计量动力箱PXT07 PXT07 dq系列9、DC 动力插座箱PXT09 PXT09 dq系列10、DZ 动力照明箱PXT10 PXT10 dq系列11 、HH 混合功能箱PXT11 PXT11 dq系列12 、ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF 分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G 代表配电柜第二个 C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱图形符号-临时配电箱符号
*创作编号：GB8878185555334563BT9125XW*创作者：凤呜大王*配电箱图形符号高压开关柜AH 高压计量柜 AM 高压配电柜 AA高压电容柜AJ 低压电力配电箱AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE低压负荷开关箱柜 AF 低压电容补偿柜 ACC或ACP 直流配电箱柜 AD 操作信号箱柜 AS 控制屏台箱柜AC 继电保护箱柜AR 计量箱柜 AW 励磁箱柜 AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜 AM 刀开关箱柜 AK 电源插座箱 AX 建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱 ABC 住户配线箱 ADD信号放大器箱 ATF 分配器箱AVP 接线端子箱 AXT图形符号图形符号国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地1. 2米画于墙内为暗装,除注明外底边边距地1. 4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2. 0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1. 4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1. 2米画于墙内为暗装,除注明外底边边距地1. 4米电气图用图形符号事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1. 2米画于墙内为暗装,除注明外底边边距地1. 4米组合开关箱画于墙外为明装,除注明外底边边距地1. 2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米电气图用图形符号 明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注) 明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米 暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米2 图形符号 图 集 使 用 的 范 例 和 说 明国 标名 称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地) 250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米 暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米 安装T 型插座 50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线)250伏-3安拉线双控开关(单极三线)250伏-3安电气图用图形符号吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号 灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号 荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯 双管荧光灯三管荧光灯荧光灯花灯组合防爆型光灯投光灯规格、容量详见设计图注3 图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明 电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 天天电气社区,http://www.electri 除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向 拉线的一般符号带撑杆的电杆 带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为2根导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽 交流配电线路铝芯导线时为3根 铜芯导线时为3根 交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根 铜芯导线时为5根 交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注中途穿线盒或分线盒 做法见 伸缩缝穿线盒 做法见电缆人孔除注明外,见电缆手孔 管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 电缆桥架 封闭式母线引向符号线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器4图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器电气图用图形符号指示式电流表、电压表除注明外,为1T1-A型交流电流表天天电气社区[http://www.electri ]除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司电气图用图形符号安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板 安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米 实验室用暗装插销组板 安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米 实验室插销组板、箱编号 圈内数字:A 为分盘号;B 为设计选定插销组板或箱的排列方案电气图用图形符号实验室明装接地端子板 右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱 接地接线柱板采用633型100安接线柱组合电气图用图形符号创作编号：GB8878185555334563BT9125XW创作者： 凤呜大王*。
电气图纸符号说明
电气图纸符号说明蚄符号表示1）AL-1在电气图中就指【照明配电箱】，编号1。
其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，LightingDistributionBoard；2）AP--表示电力配电箱，PowerDistributionBoard；3）ALE--应急照明配电箱，EmergencyLightingDistributionBoard。
4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。
5）AK--电气配电柜6）WL--回路编号??WP1--配电箱内第一个插回路??衿电器及安装方式1）PC-PVC指塑料硬管2）SC--焊接钢管3）RC--热镀锌钢管4）ZR--阻燃5）KBG--一种薄壁钢管6）CT--桥架??7）DW--智能空气断路器8）ACC--吊顶内敷设9）WC--暗敷设在墙内10）FC--暗敷设在地面内11）CC--暗敷在屋面或顶板内膆线缆及安装标注1）电气图中YJV-3×2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。
2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。
