深化设计操作指引

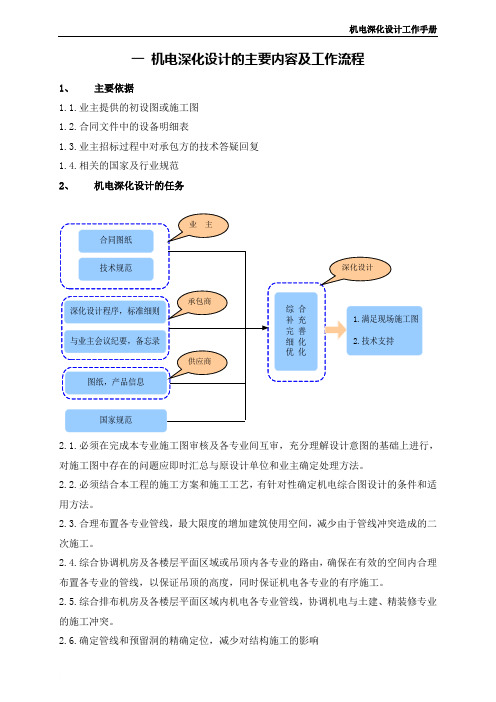

深化设计工作手册20101203
δ＝32
250
200
DN100
φ108
δ＝32
300
250
DN125
φ133
δ＝32
300
250
DN150
φ159
δ＝32
350
300
DN200
φ219
δ＝32
400
350
DN250
φ273
δ＝32
450
400
DN300
φ325
δ＝40
500
450
DN350
φ377
δ＝40
550
500
DN400
3.3.
图面质量
管线布置
协调性
符合各专业制图标准
管线布置合理、美观，符合各专业的施工要求
机电各专业管线布置与建筑、结构及装修充分协调
符合综合图绘制人员的统一标准
平面、剖面图应有标高，并符合工程的最低控高要求，平面图应有定位尺寸
机电末端器具与精装修充分协调
比例适当，布置合理，不浪费图纸空间
设备层、避难层应有逃生通道，满足消防规范
12、
5.1.考虑最终所订设备尺寸，考虑其重量并预留安装基础；
5.2.考虑设备在机房内的安装空间及美观性；
5.3.设备管线及各种阀门的日常操作及日后维护方便。
5.4.方便施工的原则：
充分考虑安装工序的条件，机电设备、管线对安装空间的要求，合理性确定管线的位置和距离。
5.5.方便系统调试、检测、维修的原则：
6.
本次出图比例如下（结合工程实际要求可作调整）：
6.3.1机电综合图1：100
6.3.2.机电综合留洞图：1：100
6.3.3.剖面图----1：50
碧桂园精装修图纸深化指引
碧桂园集团精装修图纸深化指引工程管理中心时间节点执行内容1.图纸综合会审2.结构深化3.装修完成面标高关系总图4.综合布置图（水电定位、墙地砖排版）主体结构施工前（1）卫生间综合布置图（2）厨房综合布置图（3）客厅、卧室综合布置图（4）公区综合布置图1. 放线定位样板砌筑抹灰前 2. 带线移交1. 土建、装修场地移交指引精装修施工前 2. 交付样板层验收1.集中加工2.装修、四大件场地移交指引精装修施工中3. 重点工艺（八条内容）管控4. 细节观感深化精装修施工后1. 装修后评估PPT2. 装修后评估会议一、概述精装修图纸深化以提升精装品质, 实现完美交付为目的。
在主体结构、精装修施工的前期阶段，根据本指引完成对项目精装修图纸的综合布置、机电定位、墙地砖排版等深化工作；施工过程中严格落实《精装八条》，落实集中加工、定尺加工、细节作法，加强交付样板层、场地移交等节点管控；精装修施工完成后进行后评估，总结经验，推广应用。
通过全过程图纸深化，达到工程一次成优，提升项目标准化、精细化管理水平，提高客户满意度，实现口碑相传。
二、精装修图纸深化落地流程三、深化目录目录详细内容A1 室内木门垛深化（一）结构深化A2 外窗窗垛深化A3 台面石与门套关系深化A4 厨房、卫生间窗底标高深化（二）标高深化B装修完成面标高关系总图C厨房综合排布图C1墙砖排版深化C2地砖排版深化C3铺贴节点深化大样图C4油烟机、消毒柜、台面备用插座点位深化C5壁挂炉与插座点位深化（三）厨房（四）卫生间C6油烟机排烟孔深化C7洗菜盆水电点位深化C8洗菜盆排水点位深化C9洗衣机阳台水电点位深化C10铝扣板吊顶排版深化C11铝扣板吊顶标高深化C12铝扣板吊顶灯位深化D卫生间综合排布图D1墙砖排版深化D2地砖排版深化D3铺贴节点深化大样图D4卫生间等电位点位D5浴室镜、柜与插座点位深化D6座厕给水点位深化D7智能座厕插座点位深化D8电热水器插座点位深化D9卫生间给水管绕反坎敷设D10座厕排水孔点位深化D11浴室柜排水孔点位深化D12淋浴区地漏点位深化D13铝扣板吊顶排版图D14灯位、浴霸、排风点位深化D15吊顶标高深化D16吊顶与墙砖收口节点深化D17脚线与地砖收口节点深化（五）客厅、卧室（六）公区（七）装修观感深化E1 空调孔洞及插座位置深化E2 新风口位置深化E3 水管走天花布置深化E4 强弱电箱布置深化E5 室内照明、插座及管线定位F1 铺贴节点深化大样图（管井、消防栓周边）F2 公区天花灯位、烟感、喷淋点位深化F3 管道井深化G1阳台涂料下挂G2窗边乳胶漆压框（八）放线定位H放线定位指引（九）集中加工I 集中加工指引（十）土建、装修场地移交（十一）装修、四大件场地移交四、具体指引J 详见集团字〔2017〕114 号关于开展第二季度“土建、装修场地移交专项行动”的通知K详见工程字〔2017〕011 号关于“装修、四大件施工场地移交管理办法”的通知（一）结构深化1.A1 室内木门垛深化（附图1、2）图1 土建无预留门垛图2 土建预留门垛（1））深化标准①单侧无门垛情况：门洞净宽+30mm；②两侧无门垛情况：门洞净宽+60mm；门套线不完整、高度不一致 2.A2 外窗窗垛深化（附图 门套线完整、高度一致1）外墙有保温层情况③上述门垛预留尺寸按 60mm 的门套线确定，其余尺寸的门套线，门垛宽度根据实际预留，室内门垛至少需预留完成面30mm 。
二次深化设计管理流程
1.目的规范二次设计的操作流程，加强对此阶段各环节的监控，达到确保设计质量、进度和控制成本的目的。
2.适用范围适用于公司所有开发项目的二次深化设计管理（玻璃幕墙除外）。
3.术语和定义二次深化设计：一般指甲方(开发商)在建筑设计完成后,为达到最终实施的目的，对建筑设计方案中出于各种原因需深化项目进行的设计，常见的包括有：幕墙、门窗、智能化、综合管网及市政配套等项目。
3.1二次深化设计工作实施模型3.1.1纳入施工图设计范畴，施工图设计合同含；3.1.2纳入施工单位服务范围，工程合同含；4.职责权限4.1研发设计中心1)负责二次深化设计管理；2)组织二次深化实施单位进行设计，并监控设计工作质量及进度；3)协助确定二次深化设计实施单位；4)组织二次深化设计成果会审。
4.2成本管理中心1)提供二次深化设计成本控制目标；2)参与二次深化设计成果会审。
4.3工程管理部1)参与二次深化设计成果会审；2)组织图纸会审和技术交底。
4.4营销管理部1)参与二次深化设计成果会审。
4.5项目公司工程管理中心、营销管理中心1)参与项目公司项目的二次深化设计成果评审；2)组织项目公司项目图纸会审和技术交底。
5.流程说明5.1二次深化设计准备工作5.1.1二次深化设计开始时机：建筑施工图设计完成后。
5.1.2研发设计中心与二次深化设计单位进行前期资料设计交底。
5.1.3研发设计中心在施工图设计结束后，拟定所要进行二次深化设计的项目，编制二次深化设计工作计划，报设计总监批准（2个工作日内）。
二次设计工作计划包含但不限于以下内容：1)二次深化设计项目清单2)设计时间节点（根据工程管理中心（项目公司项目为工程技术部）提供的工程进度计划）3)设计单位选择方式4)限额要求（成本管理中心提出二次设计成本控制建议）5.1.4招标采购中心负责选择二次设计单位，研发设计中心协助，执行【设计供方管理作业指引】。
5.2二次深化设计5.2.1二次深化设计根据合同约定的内容进行设计，原则上严禁跨出规划方案的范围。
钢结构深化设计6个步骤
钢结构深化设计6个步骤下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!钢结构在建筑领域中扮演着重要的角色，其具有高强度、高刚度和良好的可塑性等优点，因此被广泛应用于各类建筑物中。
bim复杂节点的深化设计
bim复杂节点的深化设计
BIM复杂节点的深化设计可以通过以下步骤进行：
1.理解节点：首先需要对复杂的节点进行深入理解，包括节点的结构、功能、构造方式等。
可以通过阅读图纸、现场观察、与专业人士交流等方式来获取相关信息。
2.建立模型：在理解节点的基础上，使用BIM软件建立节点的三维模型。
模型应该尽可
能地反映节点的实际情况，包括节点各个部分的形状、尺寸、材料等。
3.分析节点：利用BIM软件的参数化设计功能，对节点进行详细的分析。
例如，可以对
节点进行受力分析、结构分析、热工分析等，以确定节点的性能和安全性。
4.优化节点：根据分析结果，对节点进行优化。
优化内容包括节点的结构、构造方式、材
料等方面。
可以使用BIM软件的参数化设计功能，对节点进行快速修改和调整。
5.生成施工图：最后，根据优化后的节点模型，生成相应的施工图纸。
图纸应该包括节点
各个部分的详细尺寸、材料、施工方法等，以便于施工人员进行施工。
通过以上步骤，可以对BIM复杂节点进行深化设计，提高节点的性能和安全性，同时也可以为施工提供详细的图纸和指导。
1。
精装修图纸深化指引
精装修图纸深化指引碧桂园集团精装修图纸深化指引（2018试行版）精品文档J I N P I N G W E N D A N G目录一、概述 (4)二、精装修图纸深化落地流程 (4)三、深化目录 (5)四、具体指引 (7)（一）结构深化 (7)1.A1室内木门垛深化（附图1、2） (7)2.A2外窗窗垛深化（附图1） (8)3.A3台面石与门套关系深化（附图1-4） (10)4.A4厨房、卫生间窗底标高深化（附图1、2） (12)（二）标高深化 (13)（三）厨房 (14)1.C厨房综合排布图(附图1-6) (14)2.C1墙砖排版深化(附图1-6) (17)3.C2地砖排版深化（附图1） (19)4.C3铺贴节点深化大样图 (20)5.C4油烟机、消毒柜、台面备用插座点位深化（附图1-3） (24)6.C5壁挂炉插座点位深化 (26)7.C6油烟机排烟孔深化（附图1） (27)8.C7洗菜盆水电点位深化（附图1） (28)9.C8洗菜盆排水点位深化（附图1、2） (29)10.C9洗衣机阳台水电深化（附图1） (30)11.C10铝扣板吊顶排版深化（附图1） (31)②非整片铝扣板放于门顶部及冰箱顶部; (31)一、概述精装修图纸深化以提升精装品质,实现完美交付为目的。
在主体结构、精装修施工的前期阶段，根据本指引完成对项目精装修图纸的综合布置、机电定位、墙地砖排版等深化工作；施工过程中严格落实《精装八条》，落实集中加工、定尺加工、细节作法，加强交付样板层、场地移交等节点管控；精装修施工完成后进行后评估，总结经验，推广应用。
通过全过程图纸深化，达到工程一次成优，提升项目标准化、精细化管理水平，提高客户满意度，实现口碑相传。
二、精装修图纸深化落地流程时间节点执行内容主体结构施工前（一）图纸综合会审（二）结构深化（三）装修完成面标高关系总图（四）综合布置图（水电定位、墙地砖排版）1.卫生间综合布置图2.厨房综合布置图3.客厅、卧室综合布置图4.公区综合布置图砌筑抹灰前（一）放线定位样板（二0带线移交三、深化目录目录详细内容（一）结构深化A1室内木门垛深化A2外窗窗垛深化A3台面石与门套关系深化A4厨房、卫生间窗底标高深化（二）标高深化B装修完成面标高关系总图（三）厨房C厨房综合排布图C1墙砖排版深化C2地砖排版深化C3铺贴节点深化大样图C4油烟机、消毒柜、台面备用插座点位深化C5壁挂炉与插座点位深化精装修施工前（一）土建、装修场地移交指引（二）交付样板层验收精装修施工中（一）集中加工（二）装修、四大件场地移交指引（三）重点工艺（八条内容）管控（四）细节观感深化精装修施工后（一）装修后评估PPT （二）装修后评估会议。
深化设计方案的一般步骤
深化设计方案的一般步骤-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1、关于深化设计深化设计，就是施工单位根据设计蓝图、标准图集、施工规范的要求。
凭借自身的施工经验及人才优势，结合施工现场的实际情况，对原设计进行优化、调整、完善。
针对目前存在的一些设备安装图纸过粗，过分依赖专业设计，且专业设计之间缺乏沟通，加之一些专业设备在施工过程中的变化，因此如果一味的按照设计图纸施工，则会造成返工浪费，不仅延误工期，也造成物质、人力的损失。
2、深化设计方向在过去的施工中，虽未提及深化设计，但也做了部分深化设计的工作。
例如在单项工程开工前，都要召开几次现场协调会，召集各专业工长，对所有的管线进行大致的排布并按此图施工。
这种现场协调会不能达到深化设计的深度。
而在真正实施的深化设计中，要求将各专业设备、管线根据设计原图纸在同一张图纸上进行综合布置，且综合布置的管线图要达到施工图标准，交业主、监理、设计院审核、签认后才能施工。
使得大部分问题得以在深化设计中解决，保证施工顺利进行。
⑴对各专业得管线进行综合排布，提高或保证一定吊顶标高，使各类管线排列有序、美观简洁。
⑵结合本工程得创优计划要求，对设计图纸进行细化，标注出部分节点的具体做法，保证工程的实施效果。
⑶对设计蓝图进行优化、对使用功能进行完善。
这是目前正在逐步拓展的方向。
3、深化设计的基本步骤⑴争取业主、监理及设计院的支持、配合：特别是设计院的配合，因为需要设计院提供各专业设计图纸电子版，有了各专业设计图纸电子版后我们的工作就可以做到事半功倍。
同时深化图纸设计贯穿整个建筑施工过程，涉及工程前期投资控制、工程的施工图设计阶段至施工过程中的各方单位配合等问题，也涉及到建筑的某些使用功能的局部调整，各种材料设备的选型，部分精装修的方案确定。
工程进场后，工程积极与业主沟通，并指出以往工程施工过程中存在的质量问题往往与设计缺陷有关。
使业主正确认识到深化设计图纸的重要性，让业主会同各分包单位同工程一道进行深化图纸设计。
深化设计流程
进场施工前期准备阶段
1.了解工程的性质〔战略合作？重点工程？〕。
2.了解工程的合同状况〔固定总价？按实结算？其他〕。
3.了解工程的投标状况(是否亏损，是否有单价成心调低)。
4.了解工程的主要经营方向。
5.了解设业主及原设计方负责人个人信息，跟相关负责人保持密切联系。
6.了解根底图纸状况。
2.审核下发蓝图：填写表格03〔图纸会审记录单〕C:\Users\wuwc\Desktop\ 七分公司〔深化设计管理文件〕\深化设计流程表格\03图纸会审记录单.xls 3.整合设计交底问题，积极参与图纸会审工作。 4.熟悉图纸，统计缺少图纸的清单。与设计方沟通，划分补图工 作，商定补充
图纸完成时间，整理深化清单，做好与工程部的工作方案对接，图纸深化后 的现场抽查落实，发现有误及时纠偏。 5.统计图中各种面层材料的基层做法，及缺少基层区域，与工程部共同商定基 层优化及经营方案，基层优化方案与合同的签订形式有关，注意：该工程应 做加法还是减法要确认好，包括材料小样确认以及加大推荐材料替代方案。 6.找出工程施工重点区域及难点区域，配合工程部做产品化划分施工区域。 7.与工程部商定样板段及大样制作清单，关注选用材料是否符合国家标准，防 火等级或合同附带要求。 8.积极配合做好前期筹划工作，提供深化方面的内容。
8.1.根据土建平面图纸定控制线和轴网线并编号。 8.2.根据土建移交的控制线定金螳螂的主控线〔过道〕 8.3.定房间的控制线、卫生间的控制线。 9.根据已定控制线及轴网线测墙体偏差，调查蓝图〔理论图纸〕墙体用实线红线 调墙体〔黑实线〕蓝图〔理想墙体〕交业主及上游设计师确认，再根据上游设 计师和业主意见调整平面完成面图纸交上游设计师及业主确认。新建隔墙放线。 新建隔墙设计方通常无节点图或节点图与我司施工工艺不符，所以在做隔墙前 需先画出施工节点图，找原设计方负责人及业主方负责人签认，做到后期阶段 有据可询。 10.完成面放线。整理补充通用节点〔做到同种材料基层尺寸做法统一〕，并与 工程部沟通确认，放线时严格按照通用节点尺寸放线。 11.综合天花放线。综合天花图内容包括： 11.1.天花造型尺寸定位图。 11.2.灯具尺寸定位图。 11.3.空调风口定位图。 11.4.烟感、喷淋、消防播送、消防疏散指示，定位图。 11.5.弱电点位、投影仪、投影幕布、背景音响器材定位图。 11.6.顶面检修口定位图。 12.墙面分割放线。〔开关面板，强弱电点位及设备进行定位〕 深化设计流程及日常工作
深化设计流程总结
深化设计流程总结深化设计流程是将初步设计方案详细化并准备施工图纸的过程。
通过深化设计流程，可以提高设计方案的可行性和实用性，预防施工过程中可能出现的问题。
下面是深化设计流程的总结：1. 收集资料：收集和整理与设计方案相关的资料，包括土地使用规划、相关法规和标准、工程技术参数等。
2. 确定设计要求：根据项目需求和客户要求，明确设计的目标和要求，包括功能、造价、工期等。
3. 初步设计方案评审：对初步设计方案进行内部评审，与甲方、相关专业团队和工程师进行讨论和交流，根据评审结果进行修改和调整。
4. 深化设计：根据初步设计方案的基础上，进行结构设计、设备设计、工艺流程设计等，进一步详细化设计方案。
5. 技术交底：将深化设计方案进行技术交底，向甲方和施工方介绍设计思路、设计方法和设计要点，确保他们对设计方案的理解和认可。
6. 施工图设计：根据深化设计方案，绘制出详细的施工图纸，包括平面图、立面图、剖面图、构造图等。
7. 设计方案审查：将深化设计方案和施工图纸提交给相关部门进行审查和核准，确保设计方案符合相关法规和标准，满足施工要求。
8. 我们决策：评估审查结果，进行修改和调整，确保设计方案的合理性和可行性。
9. 完善施工图纸：根据审查结果和反馈意见，完善施工图纸，包括细化设计、标注材料规格、明确施工要求等，使施工图纸更具可操作性。
10. 图纸会审：将完善的施工图纸进行内外部的会审，与甲方、施工方、监理单位等相关人员进行图纸的复核和确认。
11. 项目报批：将最终的设计方案和施工图纸提交给相关部门进行报批，获得相关批准文件后，方可进行施工和建设。
总的来说，深化设计流程是一个详细设计和施工图纸准备的过程，通过多次的评审、交底、修改和完善，最终形成可行的、符合规范的设计方案和施工图纸，为后续的施工和建设提供有力的技术支持。
知名企业施工图深化设计指导手册
知名企业施⼯图深化设计指导⼿册前⾔为规范和指导西南公司及各分公司、各项⽬部的施⼯图深化优化设计管理⼯作，提升中天建设集团西南公司的核⼼竞争⼒，更好地适应市场的发展需要，提⾼项⽬履约能⼒，特编制了西南公司施⼯图深化设计指导⼿册（以下简称“⼿册”），对施⼯图深化优化设计进⾏规范和说明，⽅便项⽬的实际操作。
⼿册涵盖建筑、结构、给排⽔、电⽓、暖通五个专业，主要包括深化优化设计步骤、深化设计要点、深化图纸制图标准。
为使各项⽬部的深化设计步骤规范、过程规范、成果规范，结合公司以往图纸深化的经验，经过修改完善，编写了本⼿册。
由于时间较紧、⼯作量⼤、各项⽬具体⼯作的差异性⼤及⽔平的局限，编制内容的全⾯性和准确性都有待提⾼，可能存在⼀些缺点和问题，请在应⽤过程中将发现的问题反馈给西南公司设计中⼼，以便今后修正并完善，在此提前感谢各位同仁。
编写过程中还得到了公司各级领导、公司各处室、各项⽬部等层⾯的⼤⼒⽀持，在此⼀并表⽰感谢。
主要参编部门: 设计中⼼技术发展处⼯程管理处主要编制⼈员（排名不分先后）:⽜红地王建博蒋艳元杰关义秋李明李欢董⽂贵黄鹏雷浩鹏李滔熊明周游钱宣井王洁陈景杭杜利彬孙华全钟科韦飞翔主要审查⼈员（排名不分先后）:周乐宾许俊华叶雷杰何家成⽬录前⾔ (2)总则 (6)西南公司深化设计管理标准化动作 (6)⼟建部分 (7)⼀、模板⼯程深化设计要点 (7)1. ⽊模配模深化 (7)2. 后浇带独⽴⽀模 (11)⼆、脚⼿架排布深化 (13)1. 落地脚⼿架 (13)2. 悬挑脚⼿架 (17)三、结构施⼯图深化设计要点 (19)1. 电梯基坑深化 (19)2. 底板超前⽌⽔后浇带、膨胀加强带构造深化 (22)3. 地下室顶板集中堆载位置、重卡⾏驶车道位置的精确加固计算⽅法简介 (23)4. ⽆梁楼盖深化 (24)5. 汽车坡道转弯处标⾼深化 (26)6. 特殊钢筋节点（梁加腋部位）深化 (26)7. 楼梯结构及建筑优化 (28)8. 填充墙部位楼板附加筋深化 (29)9. 结构预留预埋定位及洞⼝附加筋综合设计要点 (31)10. ⼀次施⼯⼩墙垛深化 (32)11. ⼀次施⼯窗下墙深化 (32)12. ⼀次施⼯下挂梁深化 (33)13. 构造柱深化设计 (33)14. 反坎深化 (34)15. 现浇带深化 (35)16. 压顶深化 (35)17. 预制过梁深化 (36)18. 现浇过梁深化 (36)19. 砌体排砖深化 (36)20. 屋⾯⼯程施⼯深化 (38)机电部分 (42)⼀、给排⽔专业 (42)1. 厨房排⽔⽴管标准做法 (42)2. 阳台排⽔⽴管标准做法 (43)3. 卫⽣间排⽔⽴管标准做法 (45)4. 卫⽣间PPR 给⽔管做法（穿梁敷设） (47)5. 厨房PPR 给⽔管做法（穿梁敷设） (49)⼆、电⽓专业 (52)1. 主卧电视插座组（砌体墙）做法 (52)2. 卧室空调插座组（砌体墙）做法 (53)3. 客厅电视插座组（砌体墙）做法 (54)4. 卧室空调插座组（剪⼒墙）做法 (55)5. 客厅沙发侧插座组（剪⼒墙）做法 (56)6. 客厅柜式空调插座组（剪⼒墙）做法 (57)7. 照明回路线、管、盒做法 (58)8. 设备机房接地做法 (59)9．电井内电缆配线垂直安装 (60)附录：施⼯图深化制图标准 (61)总则⼀、施⼯图深化设计的概念及背景施⼯图深化设计是指在原有施⼯图基础上进⾏优化和深化的设计过程，是对原施⼯图图纸的修正、补充和细化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深化设计操作指引
一、 深化设计的目的
深化设计是对项目施工图的延续补充和调整优化，进一步明确装
饰与土建、幕墙等其它专业的界面，调整施工预算，同时保证设计创
意的最终实现。
过程中，深化设计提出合理的建议，协助主体设计单位迅速有效
的解决问题，加快推进项目的进度。
二、 深化设计的时间
示范区应在深化部位施工前完成。
大区
三、 深化设计的相关职责
1）3宝
2）大区
设计部：主要审查深化设计与方案的连贯性/连续性、一致性、
合规性、完整性、优化设计、功能性及图面的合规性、对部品部件的
材料、品牌/型号的一致性等方面等；对深化设计的效果负责。
牵头完成深化设计阶段工作；
负责组织完成重要设计节点的汇报工作；
组织工程部、成本部等相关部门进行二次深化图纸评审，设计
部汇总审查意见并填写《深化图纸审核单》；
配合成本部完成相关采购、招标和成本估算工作；
协助工程部进行施工现场技术配合工作，监督工程施工过程中得
质量问题，以确保工程质量达到设计效果要求。
工程部：配合设计部完成本阶段的工作。主要负责深化设计单位
的现场踏勘、现场施工环境及条件的告知、与其它施工方的对接/界
面、施工计划及进度、深化设计的可实施性/可加工性审查、深化设
计所针对的现场标段内的所有数据的提供、实测实量等，必须保证深
化图纸的条件与现场的实际情况完全一致；牵头工程监理单位、总包
单位及各相关分包单位对深化设计的审查；
成本部：配合设计部完成本阶段的工作。主要对成本控制进行审
查、对材料、部品部件、品牌/型号的一致性进行审查；
四、 深化设计审查要点
深化设计的一致性审查：
1）深化设计是否与方案、施工图设计内容一致，从内容、形式、
功能等方面进行审查。如：门窗的开启扇的大小、位置、形状等是否
与原设计一致；如有调整，需进行说明；
深化设计的连贯性/连续性审查：
1）图纸是否与原设计意图及按照施工图设计的要求继续细化了
设计的内容。如：门窗的气密性、水密性、抗风压、保温隔热性能（传
热系数）、隔声性能、透光率、遮光遮阳系数等参数；
深化设计的合规性审查：
1）图纸是否符合国家规范、行业规范、地方规范、标准图集（图
纸中引用过的）等；
2）图纸是否满足国家、地方、行业的验收规范；
3）图纸是否满足强制性规范的要求；
4）图纸是否符合行业常规做法、普遍规律的要求；
5）有些特殊性的深化设计需要政府相关部门的审查（审批），需
要注意！（如：有些区域的钢结构专项深化设计、幕墙深化设计、自
动扶梯深化设计、坡梯深化设计等）
深化设计的完整性审查：
1）图纸的设计范围是否满足招标时的标段要求；
2）图纸中与其它标段/专业/分包之间的交接点/面是否满足对接
单位的要求；
3）图纸是否对标段内的所有部位、部品/部件的主材、辅材都交
代清楚；
4）图纸中的节点是否完全覆盖了整个标段的所有角落；
深化设计的优化设计审查：
1）在施工图设计的基础上对原有施工图的优化设计；
深化设计的功能性审查：
1）图纸中的各项功能是否满足原有设计的功能要求。如：门窗
的开启方式，内开、外开、内开内倒、悬窗、隐形纱窗，入户门的防
火、防盗、保温（传热系数）、隔声、气密、遮阳等等；
2）在原有设计中未提及的功能，如须在深化设计中体现/增减的。
如：公共区域的电梯厅门口下方的石材/地砖铺装要做不低于5mm的
坡度，以防漏水流入电梯井道内等；
3）原有功能附带功能的确认。如：窗开启扇的纱窗、遮阳功能
等；
4）新增功能的合规性、合理性、造价、品质、功能、材质、效
果、参数的审查；
深化设计的可实施性/可加工性审查：
1）可加工性：指针对产品、部品/部件、材料是否可以加工，同
时要考虑加工的难易程度、加工的产品的质量控制等因素；
2）可移动性：指产品的体积、重量、外形尺寸等数据是否可以
进行常规的运输，是否对常规的运输产生影响，导致运输成本、时间
及人力资源的增加；是否考虑在现场堆放、二次运输、安装的便利性；
3）施工难易程度的审查：是否满足施工现场的技术、人员层次
和机械设备的能力及施工现场的条件；
产品品牌/型号的一致性审查：
1）产品/部品部件的品牌/型号是否是在合同中约定的品牌/型号
范围；
2）产品/部品部件的产品标准、质量等级是否与合同中约定的相
一致；
3）如果提出新的品牌/型号（更换原有品牌/型号，且不在约定
的品牌/型号范围内的）要求，是否已经过成本部、设计部、工程部、
监理、设计院认可；
4）在招标中没有约定的品牌/型号在深化设计中提及到了，是否
已经过成本部、设计部、工程部、监理、设计院认可（需要各方签字
确认）。
五、 深化设计流程
六、 附件
附件一《深化图纸审核单》
附件二《深化设计图纸分类表》
附件三《门窗、百页、栏杆二次深化设计主控内容》
附件四
二〇一八年五月十一日
