哈里斯STV-Ⅰ-Ⅲ型发射机自动保护故障的排查
中波广播发射机常见故障及维护

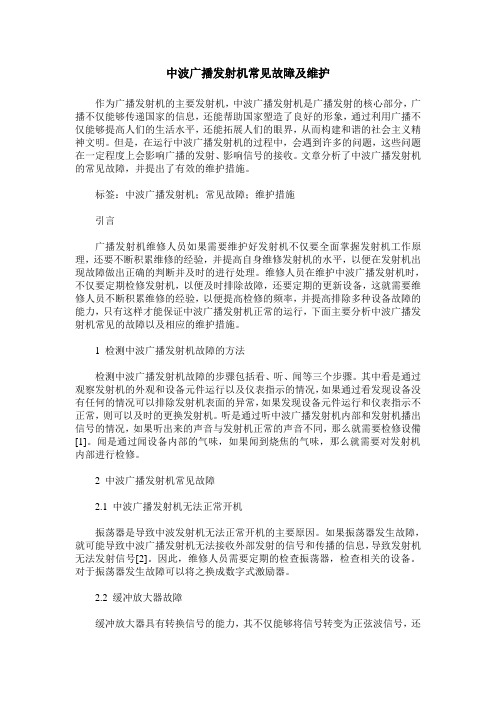

中波广播发射机常见故障及维护作为广播发射机的主要发射机,中波广播发射机是广播发射的核心部分,广播不仅能够传递国家的信息,还能帮助国家塑造了良好的形象,通过利用广播不仅能够提高人们的生活水平,还能拓展人们的眼界,从而构建和谐的社会主义精神文明。
但是,在运行中波广播发射机的过程中,会遇到许多的问题,这些问题在一定程度上会影响广播的发射、影响信号的接收。
文章分析了中波广播发射机的常见故障,并提出了有效的维护措施。
标签:中波广播发射机;常见故障;维护措施引言广播发射机维修人员如果需要维护好发射机不仅要全面掌握发射机工作原理,还要不断积累维修的经验,并提高自身维修发射机的水平,以便在发射机出现故障做出正确的判断并及时的进行处理。
维修人员在维护中波广播发射机时,不仅要定期检修发射机,以便及时排除故障,还要定期的更新设备,这就需要维修人员不断积累维修的经验,以便提高检修的频率,并提高排除多种设备故障的能力,只有这样才能保证中波广播发射机正常的运行,下面主要分析中波广播发射机常见的故障以及相应的维护措施。
1 检测中波广播发射机故障的方法检测中波广播发射机故障的步骤包括看、听、闻等三个步骤。
其中看是通过观察发射机的外观和设备元件运行以及仪表指示的情况,如果通过看发现设备没有任何的情况可以排除发射机表面的异常,如果发现设备元件运行和仪表指示不正常,则可以及时的更换发射机。
听是通过听中波广播发射机内部和发射机播出信号的情况,如果听出来的声音与发射机正常的声音不同,那么就需要检修设備[1]。
闻是通过闻设备内部的气味,如果闻到烧焦的气味,那么就需要对发射机内部进行检修。
2 中波广播发射机常见故障2.1 中波广播发射机无法正常开机振荡器是导致中波发射机无法正常开机的主要原因。
如果振荡器发生故障,就可能导致中波广播发射机无法接收外部发射的信号和传播的信息,导致发射机无法发射信号[2]。
因此,维修人员需要定期的检查振荡器,检查相关的设备。
哈尔滨正泰PDM发射机典型故障维修10例

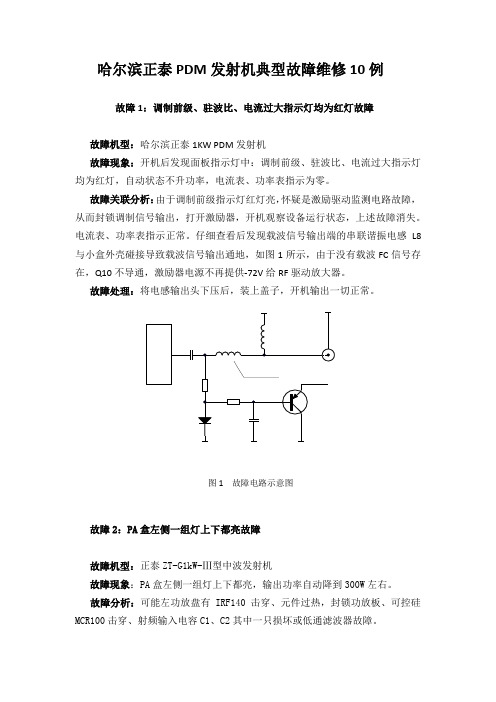

哈尔滨正泰PDM发射机典型故障维修10例故障1:调制前级、驻波比、电流过大指示灯均为红灯故障故障机型:哈尔滨正泰1KW PDM发射机故障现象:开机后发现面板指示灯中:调制前级、驻波比、电流过大指示灯均为红灯,自动状态不升功率,电流表、功率表指示为零。
故障关联分析:由于调制前级指示灯红灯亮,怀疑是激励驱动监测电路故障,从而封锁调制信号输出,打开激励器,开机观察设备运行状态,上述故障消失。
电流表、功率表指示正常。
仔细查看后发现载波信号输出端的串联谐振电感L8与小盒外壳碰接导致载波信号输出通地,如图1所示,由于没有载波FC信号存在,Q10不导通,激励器电源不再提供-72V给RF驱动放大器。
故障处理:将电感输出头下压后,装上盖子,开机输出一切正常。
故障2:PA盒左侧一组灯上下都亮故障故障机型:正泰ZT-G1kW-Ⅲ型中波发射机故障现象:PA盒左侧一组灯上下都亮,输出功率自动降到300W左右。
故障分析:可能左功放盘有IRF140击穿、元件过热,封锁功放板、可控硅MCR100击穿、射频输入电容C1、C2其中一只损坏或低通滤波器故障。
故障处理:要想测量PA盒功放板上的各项电压,把功放板拿出来,因没有连接线,无法测量各点电压,所以只能用电阻法判断功放板上的元器件好坏。
①先触摸上下红灯亮的功放板是否过热,过热说明散热不好,热敏电阻超过80℃接点闭合,Q11强行关闭调制信号,保护功放板,经检查不太热,说明正常。
②把功放板卸下来,测量ZT7.PA.005功率放大器板两长短不一的铜条,用万用表电阻挡R×10k,红黑表笔正反测量阻值都相等,阻值大约在40k左右(因经过多次对不同功放板测试所得结果,场效应管IRF140参数值不同,所以测量每块功放板阻值都不一样,阻值大约在35~45kΩ之间,但只要正反测量阻值相等,就说明8只功放管均是好管),经检查各场效应管正常。
③测量ZT7.PA.002调制驱动板上6、7、8与地之间阻值不一样。
Harris Z10CD调频发射机典型故障3例

• 107•ELECTRONICS WORLD・探索与观察Harris Z10CD发射机是美国哈里斯公司生产的全固态调频发射机,具有性能稳定、效率高、功能强、维护简便的优点,在国内发射台站应用广泛。
泰山转播台现在有6台Harris全固态调频发射机,在20多年的使用过程中,遇到过各种各样的故障,本文介绍3例典型故障的排查过程,希望对遇到类似问题的朋友能有一些帮助和启示。
故障一:发射机开机后故障菜单显示“RFL_PWR”故障,激励器射频封锁,整机没有功率输出。
故障现象:发射机连接至天线状态时,发射机开机报“RFL_PWR”故障,激励器射频封锁,整机没有功率输出。
当发射机连接至假负载时,加电后试机正常。
故障分析:根据发射机在天线状态开机报“RFL_PWR”故障,在假负载状态工作正常。
发射机输出连接至假负载时,因假负载为宽频带设计,在整个87MHz—108MHz频带范围内对频率变化不敏感,所以发射机整机不报“RFL_PWR”故障。
当发射机输出接至天线状态时,因发射机输出送至三工器的带通滤波器,而带通滤波器对发射机输出信号的频率有很高要求,说明发射机输出信号的中心频率发生偏移或三工器的带通滤波器故障。
怀疑故障点在:发射机激励器、三工器的带通滤波器。
当备用发射机连接至天线状态时,备用发射机开机正常,说明三工器的带通滤波器工作正常。
所以判断故障应为发射机激励器中心频率发生偏移所致。
故障处理:根据Harris Z10CD发射机激励器上变频器板的工作原理,上变频器的输出频率=本振频率+数字调制频率。
上变频器板输出中心频率为98.2MHz,要求上变频器板本振输入口的频率为92.6MHz,上变频器板数字调制输入口的频率为5.6MHz。
利用RS频谱仪测量上述三个端口的频率。
经测试,上变频器板本振输入口的频率、数字调制输入口的频率均正确,上变频器输出口频率为98.4MHz,该频率不是本振频率与数字调制频率混频的结果(92.6MHz,5.6MHz,98.2MHz),说明上变频器板故障,更换备用的上变频器板。
