10KV及以下架空线路、设备巡视标准化作业

第 1 页 共 10 页
编号：Q/NDL ZY 0301/008-2005
10KV 及以下架空线路、设备巡视标准化作业指导书
编写： 年 月 日
审核： 年 月 日
批准： 年 月 日
作业负责人：

作业日期 年 月 日 时至 年 月 日 时
宁 夏 电 力 公 司
第 2 页 共 10 页

1.范围
本作业指导书适用于10KV及以下架空线路的巡视检查工作。
2.引用文件：
《10KV配电线路设备运行与维护规程》
《国家电网公司电力安全工作规程》(电力线路部分)（试行）

3.巡视周期
每月一次（恶劣天气之后，应加强巡视一次，大负荷期间、自然灾害、特殊时期应安排特巡）。
4.巡视前准备工作
4.1巡视人员要求
√ 序 号 内 容 备 注
1 巡视人员应身体健康，精神状态良好，思想稳定，心态正常，工作负责人必须对巡视人员进行适当调整。

2 必须熟练掌握《10KV配电线路设备运行与维护规程》及《电业安全工作规程》知识，并取得本专业职业资格，经年度《电业安全工作规程》考试合格，持证上岗。
3 巡视人员应熟悉本线路的设备与环境及连接方式。
4.2危险点分析
√ 序号 内 容
1 与邻近带电线路及设备带电裸露部分未保持足够的安全距离。
2 雷雨、雪、大雾、酷暑、大风等恶劣天气巡视未做好防范措施。
3 巡视人员注意力不集中，身体状况不适，思想波动，情绪不稳。
4 不核对巡视线路名称，误接触带电设备。
5 发现紧急缺陷不及时汇报。
6 新上岗人员不得单独巡线。
7 事故巡线应始终认为线路带电。
第 3 页 共 10 页

8 单人巡线时严禁攀登电杆和铁塔。
9 单人巡线时严禁操作设备 。
10 单台设备巡视未设置围栏或警示标志。
11 不熟悉测量仪表的使用方法。
12 不使用绝缘测量工具。
13 测量时不使用绝缘手套，不穿长袖衣。
14 进入现场不带安全帽。

4.3安全措施
√ 序号 内 容
1 雷雨、大风天气或事故巡线，巡视人员应穿绝缘鞋或绝缘靴；暑天、山区巡线应配备必要的防护工具和药品；夜间巡视应携带足够的照明工具。
2 交通、通讯工具畅通。
3 巡视中发现危及设备安全运行的紧急缺陷时，应立即汇报。
4 观察线路运行情况时与带电设备裸露部分保持足够距离。
5 按照规定穿必备的工作服、工作鞋、戴安全帽。
6 巡视人员到达现场后必须核对线路名称、编号。
7 巡视时应注意人身安全。
8 夜间巡视应有足够的照明。
9 严禁接触与地断开的接地线。
10 严禁使用皮尺、线尺（夹有金属丝）等测量带电线路导线的垂直距离。
11 发现导线断落地面或悬吊空中，应设法防止行人靠近断线地点8m以内，并迅速报告领导，等候处理。
12 变台设备巡视设置围栏或警示标志。
13 使用钳形电流表时，应注意不触及其它带电部分，防止相间短路。
4.4巡视工器具
√ 序 号 名 称 备注
1 照明灯具
第 4 页 共 10 页

2 测温仪
3 测距仪
4 望远镜
5 测高仪
6 钳型电流表
7 接地电阻测试仪
8 绝缘爬梯
9 绝缘手套

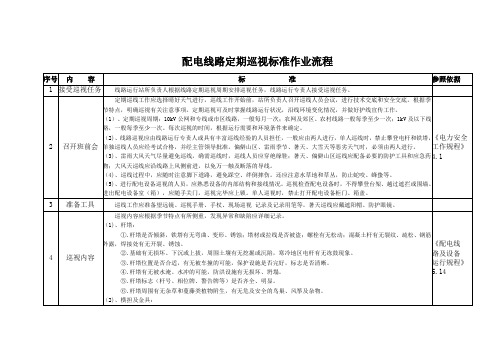

4.5巡视内容

巡视项目 巡视标准 缺陷情况 缺陷类别

杆 塔
1：杆塔是否倾斜：铁塔构件有无弯曲、变形、锈蚀：螺栓有无松动：混凝土杆有无裂纹、酥松、钢
筋外露，焊接处有无开裂、锈蚀；木杆有无腐朽、烧焦、开裂，绑桩有无松动，木楔是否变形或脱出。
2：基础有无损坏、下沉或上拔，周围土壤有无挖掘或沉陷，寒冷地区电杆有无冻鼓现象。
3：杆塔位置是否合适，有无被车撞的可能，保护设施是否完好，标志是否清晰。
4：杆塔有无被水淹、水冲的可能，防洪设施有无损坏、坍塌。
5：杆塔标志(杆号、相位警告牌等)是否齐全、明显。
6：杆塔周围有无杂草和蔓藤类植物附生。有无危及安全的鸟巢、风筝及杂物。

横担
及金具

1：横担有无锈蚀、变形。

2：有无横担、顶架歪斜，各部件缺少或松动。
3：金具有无生锈，开口肖子、弹簧肖子有无缺少或脱出，大头肖子有无脱出或弯曲。

绝缘子 1：绝缘子有无脏污、闪络、破碎或裂纹。 2：绝缘子固定铁脚有无活动、弯曲、偏斜严重。
3：检查瓷横担与铁件联结是否符合要求。

导线、
引流线

1：导线有无断股、背股、金钩、灯笼、烧伤及腐蚀等现象。
2：引线有无歪曲变形或与杆塔本体距离不够。
3：三相驰度是否平衡，有无过紧、过松现象。
4：导线上有无抛扔物。
5：对交跨设施及其他物体距离是否符合规程要求。
第 5 页 共 10 页

接地装置
1：接地引下线有无丢失、断股、损伤。
2：接头接触是否良好，线夹螺栓有无松刨、锈蚀。
3：接地引下线的保护管有无破损、丢失，固定是否牢靠。
4：接地体有无外露、严重腐蚀，在埋设范围内有无土方工程。

拉线装置
1：拉线有无锈蚀、松弛、断股和张力分配不均等现象。
2：水平拉线对地距离是否符合要求。
3：拉线绝缘子是否损坏或缺少。
4：拉线是否妨碍交通或被车碰撞。
5：拉线棒(下把)、抱箍等金具有无变形、锈蚀。
6：拉线固定是否牢固，拉线基础周围土壤有无突起、沉陷、缺土等现象。

线路通道
1:线路上有无危及安全的树枝、风筝、金属物、柴草、鸟巢等异物。
2:线路通道内有无堆积物及危及安全的树木。.
3:线路下有无正在施工的塔吊、吊车等建筑设施。
4：线路有无交跨道路、房屋、电力线路、通讯线路等情况。

配
电
变
压
器

1:检查变压器有无异常响声。
2:检查变压器各连接点温度是否正常。
3:检查油枕油位，有无漏油、渗油、缺油等情况。.
4:检查套管瓷瓶有无裂纹、闪络、损坏、脏污。
5：检查防雷设备是否完好。
6：检查变台、支架有无倾斜，基础有无下陷情况。
7：检查变压器上有无异物。
8：检查高、低压引线是否正常，有无悬挂物。
9：检查变压器周围有无柴草和其他易燃物品堆放。
10：检查高压熔断器是否完好。
11：检查低压空气开关是否完好。.
12：检查箱变及低压配电箱箱体是否完好。
13：检查标示牌、警示牌是否完好。

控制
设备

1：检查开关各触点温度是否符合要求。
2：检查开关接地引线是否完好，接地电阻是否符合要求。
3：开关分、合位置指示是否正确、清晰。
4：检查跌落保险引流线、灭弧罩、保险管、瓷裙等是否完好。
5：检查跌落保险安装是否牢固，相间距离、倾斜角是否符合规定。
第 6 页 共 10 页

避雷器
1：避雷器瓷套有无裂纹、损伤、闪络痕迹，表面是否脏污。
2：避雷器的固定是否牢固。
3：引线连接是否良好，与邻相和杆塔构件的距离是否符合规定。
4：各部附件是否锈蚀，接地端焊接处有无开裂、脱落。

电容器
1：瓷件有无闪络、裂纹、破损和严重脏污。
2：有无渗、漏油。
3：外壳有无鼓肚、锈蚀。
4：接地是否良好。
5：放电回路及各引线接点是否良好。
6：带电导体与各部的间距是否合适。
7：开关、熔断器是否正常、完好。

5.巡视路线
序号 线路名称 杆 号 备 注
起 止
第 7 页 共 10 页

班（所）长：
第 7 页 共 10 页
6 记录

填写10KV及以下架空配电线路及设备现场巡视检查记录。
7．指导书执行情况评估

评估内容
符合性
优 可操作项
良 不可操作项

可操作性
优 修改项
良 遗漏项

存在问题

改进意见
第 8 页 共 10 页

10KV及以下架空配电线路及设备现场巡视检查记录
标准化作业指导书编号：
线路编号： 线路名称； 分支名称: 起止杆号：
巡视类型： 巡视日期： 年 月 日 天气状况: 巡视人员：
巡 视 检 查 情 况
巡视检查部位 缺 陷 内 容 缺 陷 性 质
杆 塔 紧急 重大 一般
横担及金具 紧急 重大 一般
绝 缘 子 紧急 重大 一般
导线、引流线 紧急 重大 一般
接地装置 紧急 重大 一般
拉线装置 紧急 重大 一般
线路通道 紧急 重大 一般
变压器(台) 紧急 重大 一般
控制设备 紧急 重大 一般
避 雷 器 紧急 重大 一般
电 容 器 紧急 重大 一般
备注

检查人员 年 月 日
