班组长机械制图的基本知识和技能
机械制图基本技能
机械制图基本技能1. 引言机械制图是机械工程领域非常重要的一项基础技能。
它是将机械构件的形状、尺寸、位置、配合关系以及其它所需图形和文字信息，通过技术手段以图形形式表达出来的过程。
本文将介绍机械制图的基本技能，包括图纸的种类、标注方法、常用符号等。
2. 图纸的种类机械制图中常见的图纸种类有平面图、剖视图和三维图等。
2.1 平面图平面图是机械制图中最基本、最常用的图纸。
它是在水平的平面上绘制出机械构件的形状、尺寸、配合关系等信息的图纸。
平面图可以包含主视图、俯视图、左视图、右视图等，用于全面表达构件的信息。
2.2 剖视图剖视图是将机械构件沿某个平面进行剖切，以展示构件的内部细节和构造的图纸。
在剖视图中，通过虚线或阴影表达被剖切部分，以使读者更好地理解构件的内部结构。
2.3 三维图三维图是以立体视角表达机械构件的图纸。
它能够直观地展示构件的立体形状和外观，并使读者更好地理解构件的空间关系和装配方式。
3. 标注方法机械制图中的标注是为了标明图纸上各种尺寸、配合关系和其它必要的信息。
常见的标注方法包括尺寸标注、注释标注和名称标注等。
3.1 尺寸标注尺寸标注是为了标明构件的各个尺寸，以便于生产制造和装配。
在尺寸标注中，需正确选择标注线、标注箭头和标注文字的位置和布局，以保证标注的清晰、准确和规范。
3.2 注释标注注释标注是为了标明图纸中的各种特殊要求和注意事项。
它可以包括材料要求、加工要求、表面处理要求等，以便于生产过程中的操作和检查。
3.3 名称标注名称标注是为了标明构件的名称和编号。
在机械制图中，每个构件都应有唯一的名称和编号，以方便在制造、装配和维修过程中的识别和追踪。
4. 常用符号在机械制图中，存在大量的标准符号，用于表达不同的构件、特征和约定。
以下列举一些常用的符号示例：•直径符号：Ø•角度符号：°•平行符号：II•垂直符号：⊥•长度符号：L•公差符号：±•倒角符号：⌒这些符号的正确使用是机械制图的基本要求之一，能够准确传达构件的特征和要求。
机械制图知识点
机械制图知识点机械制图是机械工程中非常重要的一部分，用于表达和传达机械产品的设计和制造信息。
它是机械工程师必备的一种技能，对于理解和交流机械设计意图至关重要。
下面是一些机械制图的基本知识点：1.制图标准：机械制图遵循国际标准ISO和国家标准GB/T，主要包括表面粗糙度标准、螺纹标准、公差标准、尺寸标准等。
2.制图工具：机械制图常用的工具有自动CAD软件，它具有绘图精度高、修改方便、计算简单等优点。
3.制图表达方式：机械制图有图纸表达和模型表达两种方式，其中图纸表达是通过平面图、剖视图、立体图等方式表达机械产品的形状和结构，模型表达是通过物理模型或计算机模型表达机械产品。
4.制图视图：机械制图中常用的视图有主视图、俯视图、正侧视图、剖视图、局部放大图等。
主视图是通过平行投影的方式展示机械产品的形状，俯视图是从上方观察机械产品，正侧视图是从正侧方观察机械产品。
5.标注和尺寸：机械制图中标注用于注明零件的名称、公差和加工要求等信息，尺寸用于表示零件的大小和位置。
标注和尺寸必须符合标准要求，清晰、准确、方便读取。
6.曲线和曲面：机械制图中常用的曲线有直线、圆弧、椭圆等，曲面有平面、球面等。
绘制曲线和曲面要求精确，符合设计要求和加工要求。
7.图形投影：机械制图中的图形投影分为平行投影和透视投影。
平行投影是绘制机械零件的主要投影方式，透视投影常用于一些展示性图形。
8.剖视图：剖视图可以帮助人们更加清晰地了解机械产品的内部结构和装配关系，常用的剖视图有半剖视图、部分剖视图和全剖视图等。
9.图例和符号：机械制图中的图例用于标明常用的图形符号和代表的意义，符号用于标明机械零件的特殊要求和加工要求等。
10.装配图：机械产品通常由多个零部件组成，装配图可以清楚地表示这些零部件之间的装配关系和相互作用。
以上是机械制图的一些基本知识点，掌握了这些知识，能够有效地进行机械产品的设计、制造和交流。
机械制图在机械工程领域发挥着重要的作用，为机械工程师提供了一个有效的工具和语言，促进了机械产品的发展和创新。
机械制图基础知识
机械制图基础知识机械制图是机械工程的重要基础学科，是机械设计和制造的重要工具。
它是通过图纸和图形的形式将机械产品的形状、尺寸、结构、工艺等信息传达给相关人员。
下面就机械制图的基础知识进行介绍。
机械制图的基础知识主要包括图纸种类、图纸规格、图纸尺寸、标准件标志、尺寸标注、视图投影等。
首先是图纸种类。
常见的图纸种类有零件图、装配图和工艺图。
零件图主要描述机械产品的零件的形状、尺寸和工艺要求；装配图则描述机械产品中各零部件的组装关系；工艺图则描述机械产品的加工工艺和工装设计。
其次是图纸规格。
通常图纸采用三视图或多视图表达机械产品的形状，视图的摆放位置有国际标准和国家标准两种。
在国际标准中，垂直投影的正视图放在左侧，平行投影的主视图放在上面；而在国家标准中，垂直投影的正视图放在上面，平行投影的主视图放在左侧。
再次是图纸尺寸。
图纸的尺寸一般遵循国家标准，尺寸都在图纸上标注出来。
图纸的尺寸一般包括线性尺寸、角度尺寸、半径尺寸和直径尺寸。
线性尺寸是用实线标注，指示了机械产品的长度、宽度、高度等尺寸；角度尺寸是用角度符号标注，指示了机械产品的旋转角度；半径尺寸和直径尺寸是用一个R或ø符号标注，指示了机械产品的曲面半径或直径。
另外是标准件标志。
在机械图纸中，标准件采用统一的标志符号进行标注。
标志符号一般分为实线标志和虚线标志两种。
实线标志用实线和一对相互垂直的短划线标示，虚线标志用虚线和一对相互垂直的短划线标示。
最后是尺寸标注和视图投影。
在机械图纸中，尺寸标注是非常重要的。
尺寸标注是通过在图纸上划线和数字标注的方式来体现机械产品的尺寸。
视图投影是指通过垂直和平行两种投影方式来表达机械产品的形状。
在图纸上，通常采用三视图的方式进行投影，分别是平行投影的主视图、垂直投影的正视图和剖视图。
以上就是机械制图的基础知识的介绍。
机械制图是机械工程师必备的技能之一，掌握了机械制图的基础知识，才能准确、规范地进行机械产品的设计和制造。
机械制图精品教学设计1制图基本知识和技能

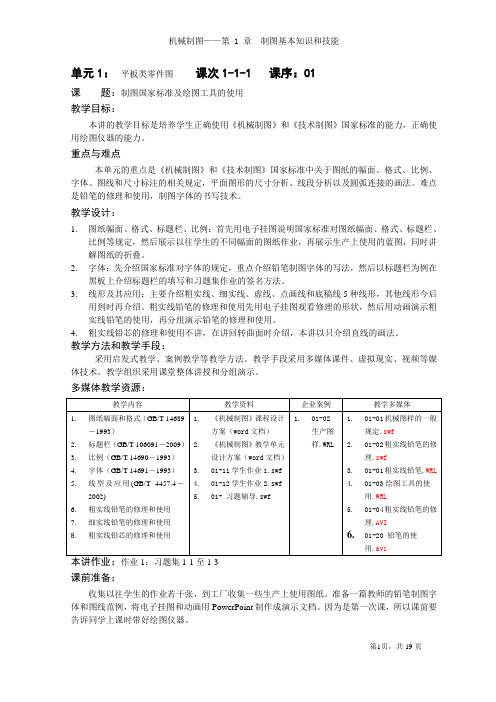

单元1：平板类零件图课次1-1-1 课序：01课题：制图国家标准及绘图工具的使用教学目标：本讲的教学目标是培养学生正确使用《机械制图》和《技术制图》国家标准的能力，正确使用绘图仪器的能力。
重点与难点本单元的重点是《机械制图》和《技术制图》国家标准中关于图纸的幅面、格式、比例、字体、图线和尺寸标注的相关规定，平面图形的尺寸分析、线段分析以及圆弧连接的画法。
难点是铅笔的修理和使用，制图字体的书写技术。
教学设计：1.图纸幅面、格式、标题栏、比例：首先用电子挂图说明国家标准对图纸幅面、格式、标题栏、比例等规定，然后展示以往学生的不同幅面的图纸作业，再展示生产上使用的蓝图，同时讲解图纸的折叠。
2.字体：先介绍国家标准对字体的规定，重点介绍铅笔制图字体的写法，然后以标题栏为例在黑板上介绍标题栏的填写和习题集作业的签名方法。
3.线形及其应用：主要介绍粗实线、细实线、虚线、点画线和底稿线5种线形，其他线形今后用到时再介绍。
粗实线铅笔的修理和使用先用电子挂图观看修理的形状，然后用动画演示粗实线铅笔的使用，再分组演示铅笔的修理和使用。
4.粗实线铅芯的修理和使用不讲，在讲回转曲面时介绍，本讲以只介绍直线的画法。
教学方法和教学手段：采用启发式教学、案例教学等教学方法。
教学手段采用多媒体课件、虚拟现实、视频等媒体技术。
教学组织采用课堂整体讲授和分组演示。
多媒体教学资源：作业1：习题集1-1至1-3课前准备：收集以往学生的作业若干张，到工厂收集一些生产上使用图纸。
准备一篇教师的铅笔制图字体和图线范例，将电子挂图和动画用PowerPoint制作成演示文档。
因为是第一次课，所以课前要告诉同学上课时带好绘图仪器。
教师图线范例学生图线作业生产上用的蓝图教师铅笔手写制图字体教学过程和组织：➢ 1. 图纸幅面和格式（GB/T 14689—1993）【重点】图1-1 图纸的使用➢ 2. 标题栏（GB/T 10609.1—2009）【重点】图1-2 标题栏格式、分栏及尺寸用0号图纸折叠演示图纸的大小和使用黑板绘制A4图纸的图框线、标题栏、方向符号的绘制方法和尺寸在屏幕上打出标题栏的格式和尺寸，讲解线形粗细讲解标记、处数、分区的概念和代号用时10分钟讲解阶段标记的概念和代号 （S 、A 、B 、、C ）JB/T 5054.3-2000在黑板上绘制投影符号和尺寸➢ 3. 比例（GB/T 14690—1993）种类比例第一系列第二系列原值比例1:1缩小比例1:2 1:5 1:10 1:1×10n1:2×10n 1:5×10n1:1.5 1:2.5 1:3 1:4 1:61:1.5×10n 1:2.5×10n1:3×10n 1:4×10n 1:6×10n放大比例2:1 5:1 1×10n:12×10n:1 5×10n:1 2.5:1 4:1 2.5×10n:1 4×10n:1注：n为正整数➢ 4. 字体（GB/T 14691—1993）【难点】图1-3 铅笔手写字体示例将该表投影到屏幕上，解释第一和第二系列的区别、比例的概念、选择用时5分钟将该图打到屏幕上，讲解字体的特点在黑板上讲解制图字体的国家标准规定：（尺寸系列为 1.8、2.5、3.5、5、7、10、14、20）演示西文和汉字的书写方法和注意事项总结字体书写要领和字体练习方法：(1)用H或HB铅笔写字，将铅笔修理成圆锥形，笔尖不要太尖或太秃(2)按所写的字号用H或2H的铅笔打好底格，底格宜浅不宜深(3)字体的笔画宜直不宜曲，起笔和收笔不要追求刀刻效果，要大方简洁(4)字体的结构力求匀称、饱满，笔画分割的空白分布均匀用时15分钟➢ 5. 图线(GB/T 17450—1998、GB/T 4457.4—2002)(1)机械制图的线型及应用(表1-3)将该表打到屏幕上，讲解9种线形的规格和应用在黑板上讲解《技术制图》和《机械制图》国家标准关于图线的相关规定： GB/T17450-1998）规定了15种基本线形，GB/T 4457.4—2002规定了机械图样常用的9种线形， GB/T 17450-1998中将图线分为粗线、中粗线和细线三种，它们之间的宽度比率为4：2：1，这是对各种专业制图中图线宽度比率的总规定。
机械制图知识点笔记总结
机械制图知识点笔记总结一、机械制图基础知识1. 机械制图的基本概念机械制图是利用图向方式来表示机械零件的外形和内部结构的方法。
它是机械设计、制造和加工的重要工具，用于传达设计意图、指导加工和检验产品。
2. 机械制图的分类机械制图根据所要表达的内容可分为装配图、零件图、结构图、工艺图等。
3. 机械制图的表示方法机械制图可通过多种表示方法来描绘零件的形状和尺寸，如正投影法、轴测投影法、剖视投影法等。
4. 机械制图的标准符号和标注机械制图中使用了大量的标准符号和标注，例如直线、圆弧、尺寸标注、表面粗糙度标注等。
二、机械制图的基本要求1. 精度要求机械制图应符合机械制造的精度要求，即准确、清晰、一目了然。
2. 标准化要求机械制图应符合相关标准规范，如GB/T,ISO,DIN,ANSI等。
3. 统一性要求不同零部件的机械制图应统一起来，以保证整机的协调一致。
4. 完整性要求机械制图应包含完整的信息，包括尺寸、形状、表面粗糙度、材料、热处理等。
三、机械制图的基本元素1. 投影法机械制图中常用的投影法有三视图投影法和轴测投影法。
2. 投影视图机械零件的投影视图包括正视图、俯视图、侧视图、截面视图、细节视图等。
3. 几何元素机械制图中的基本几何元素包括直线、圆弧、圆、椭圆、多边形等。
4. 尺寸标注机械制图中的尺寸标注是指对零部件的尺寸进行标示，包括线性尺寸、角度尺寸、圆柱度尺寸等。
5. 表面粗糙度标注机械制图中的表面粗糙度标注是指对零部件表面粗糙度进行标示，包括符号、数值和加工方法。
6. 安装标注机械制图中的安装标注是指对零部件的装配位置和装配方式进行标示。
7. 工艺标记机械制图中的工艺标记是指对零部件的制造工艺要求进行标示，包括材料、热处理、表面处理、检验要求等。
四、机械制图的规范要求1. 图幅要求机械制图的图幅应符合国家标准规定或设计要求，确保图纸的合理利用和方便存储。
2. 符号要求机械制图中使用的符号应符合国家标准规定或行业惯例，以确保信息传达的准确性和统一性。
机械制图完整图文课件-第1章制图基本知识和技能(1)
1.2 几何作图
直线段的等分
过直线端点作一射线 将该直线取相等的距离 用一条直线连接末端点和直线末端 过各点做直线的平行线，与直线相交
本章目录
正五边形画法与正六边形作法
D
正六边形 的作法
1 A EO
正五边形的
4
作法
O1 B
3 2
多边行作法步骤
斜度作法
1：5
锥度竖直方向取一半
1：4
返回
圆弧连接作图
机械制图
第一章 制图基本知识和技能
机械制图
【学习目标】了解国家标准《机械制图》的基 本规定，正确使用绘图工具并掌握几何作图及平 面图形的画法。
【技能目标】通过本章的学习，掌握国家标准 《机械制图》的基本规定。能够正确认识和使用 绘图工具和仪器，掌握常用的几何作图方法，以 及平面图形的画法和尺寸标注，掌握徒手绘图的 基本方法和技巧。
➢国家标准中的比例系列
绘图过程中一般应优先选用表1-2标准规定比例中不带 括号的适当比例。
四、字体
汉字书写要求:
采用长仿宋体
高宽比为3：2
汉字最大字号高度为20， 并按约2/3倍成序列
10号字体工整笔画清楚
间隔均匀排列整齐
7号横平竖直注意起落结构均匀填满方格
5号用作指数、分数、脚注等的数字及字母，一般应采用小一号字体
图线应用示例
A1 可见轮廓线 B1 尺寸线及尺寸界线 B2 剖面线 B3 重合断面的轮廓线 C1 断裂处的边界线 C2 视图和剖视的分界线 D1 断裂处的边界线 F1 不可见轮廓线 G2 对称中心线
K1 相邻辅助零件的轮廓线 K2 极限位置的轮廓线
六、 尺寸注法(GB/T16675.2—2012和 GB 4458.4-2003)
机械制图复习知识点(一)
机械制图复习知识点(一)机械制图是机械设计的重要组成部分，也是机械制造加工、装配、维修的基础。
在学习机械制图时，需要掌握一些基础知识点，本文将对机械制图的一些复习知识点进行总结。
一、图形的画法在机械制图中，常见的图形包括直线、圆、椭圆、圆弧、角度等。
在画这些图形时，需要掌握基本的画法和注意事项，如直线需要使用尺子等辅助工具，在确定圆心和半径时需要用到圆规等工具。
二、视图的表示机械制图中，为了便于设计、制造和维修等操作，需要将三维物体用二维图形表示出来。
一个物体的正视图、左视图、底视图等表现出该物体的各个面，也就是各个表面向观察者展示的外观。
在制图时要注意各个视图之间的关系，如上视图应和前视图等保持一致。
三、尺寸的标注机械制图中，尺寸的标注是非常重要的一个环节，标注不清晰或者有误可能导致制造出的零件无法使用。
常见的标注方式包括大小框轮廓线标注法、基准尺寸标注法、标准尺寸标注法等。
在标注时，需要明确尺寸的起点、终点和基准面等信息。
四、公差的表示在机械制图中，为了保证零件的制造精度，需要标注公差。
同时还需要明确公差的类型和数值，如线性公差、角度公差、形位公差等。
在标注公差时，也需要参考相应的标准，如GB/T 1184-1996、GB/T 1804-1992等。
五、剖视图的表达在机械制图中，有时需要展现物体内部的结构或者交叉面的情况，此时可以采用剖视图的方式进行表达。
常用的剖视图包括全剖视图、半剖视图、部分剖视图等。
在制图时，需要明确剖面的位置和方式，如采用斜截面、垂直截面等。
以上就是机械制图的一些基础知识点，希望能够对读者进行一些复习指导，提高制图的准确性和效率。
在实际操作中，还需要结合对于零件和机械系统的理解及深入掌握，才能绘制出高质量的机械制图。
机械制图基本知识和技巧
1 常用绘图工具、用品及仪器“工欲善其事，必先利其器〞。
正确地选择与使用绘图工具与用品是学好?制图?课程的前提。
常用的绘图工具与用品共有10种，现一一介绍给大家一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。
其要求：〔1〕板面平整、光滑；〔2〕左侧的“导边〞应平直。
＃常用图板规格：0号〔900mm×1200mm〕、1号〔600mm×900mm〕、2号〔450mm×600mm〕2、丁字尺：丁字尺由“尺头〞与“尺身〞组成。
＃其用途：〔1〕及图板配合来画平行线。
〔2〕及图板、三角板配合来画角度线、垂直线。
3、三角板：一副三角板由两块三角板组成，一块45º，另一块30º〔或60º〕。
＃其用途：〔1〕及丁字尺配合来画垂直线、倾斜线〔15º倍数角的角度线〕：4 5º、30º、60º、75º、105º与15º等，〔2〕两块三角板配合来画直线的平行线或垂直线。
4、比例尺：比例尺俗称“三棱尺〞，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5、曲线板：曲线板是用于绘制不规那么的非圆曲线的工具〔可正、反两面使用〕。
其使用方法：〔1〕至少保证4个点〔或4个以上的点〕及曲线板的边缘相吻合，才能连接这4个点〔或4个以上的点〕。
〔2〕两段之间应有重复。
二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。
其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，H B为中等硬度，6B为最软。
铅笔的选择及使用：〔1〕绘制底稿时，应使用H或2H铅笔，并削成锋利的圆锥形；〔2〕绘制图形时，应使用B或HB铅笔，并削成四棱柱形〔扁铲形〕。
〔3〕铅笔应从没有标号的一端开场使用，以便保存铅笔的软硬标号。
机械制图知识点总结
机械制图知识点总结机械制图是机械设计工作中不可或缺的一部分，通过图纸将设计方案清晰准确地呈现出来。
下面，将结合机械制图的基本知识点进行总结。
一、机械制图的目的机械制图的主要目的是把机械设计师的想法、创意和设计方案以图形和文字的形式表达出来，使得其他相关人员能够理解和实现这些设计。
同时，机械制图还起到设计记录、产品宣传、质量控制等作用。
二、机械制图的分类机械制图一般分为工程制图和产品制图两类。
1. 工程制图：主要用于工程建设的施工和设备的安装等，包括平面图、立面图、剖面图、细部图等。
2. 产品制图：主要用于新产品研发和生产，包括装配图、零件图、爆炸图、拓扑图等。
三、机械制图的基本规范1. 图纸格式和尺寸：一般采用A系列标准尺寸，如A4、A3、A2等，并根据具体需要选择横向或纵向的图纸格式。
2. 标题框和注释：图纸上应包含标题框，标明图号、图名、比例等信息。
注释的内容应准确、简明。
3. 符号和图例：机械制图中有各种标注、符号和图例，如尺寸标注、表面质量符号、装配关系图例等，应按照相关标准进行规范应用。
4. 图纸布局和比例：图纸布局应合理，尺寸比例应保持一致，以便于理解和操作。
四、机械制图的基本要素1. 视图：包括主视图、平面视图、剖视图和立体视图，能够完整、准确地描述三维物体的外形和内部结构。
2. 尺寸标注：标明物体的尺寸大小和相对位置。
一般有直线尺寸、表面尺寸、公差标注等。
3. 图样符号：用于表示物体的特性和功能，如孔、螺纹、键槽等。
同时还有图形符号，如箭头、箭头等。
4. 拓扑标注：用于表示物体之间的装配关系和位置关系，如平行、垂直、倾斜等。
五、机械制图的制作流程机械制图的制作一般分为以下几个步骤：1. 收集资料：包括产品的设计方案、材料规格、工艺要求等。
2. 绘制草图：根据设计方案绘制初步的草图，并进行设计验证和修改。
3. 绘制图纸：根据最终的设计方案，将图形和文字绘制到图纸上，并按照规范进行布局和标注。
机械制图的基本知识与技能
对定
称位 中尺 心寸 线、通常
中以 心图 线形 和的
较
的在如 素确
尺平用 的定
寸。面图
于 确
相平 对面
形定 位图
中圆 置形
所 处 位
心线、尺寸。中几何
置段 元
等
定位:Φ40、长度25、160
2、线段分析
l 平面图形中的线段，根据其定位尺寸的完 整性，可分为三类。
l （1）已知线段 l （2）中间线段 l （3）连接线段
2，单位为毫米（mm）。 l （2）同一张图样中相同线
型的宽度应一致。
l （3）国家标准规定机械图
样采用粗、细两种线宽，
它们之间的比例为2：1。
1.1.5尺寸注法
（GB/T4458.4-2003）
l尺寸是图样上重要内容之一，是制 造、检验零件的依据。
l因此标注尺寸时，必须严格按制图 标准中有关尺寸注法的规定进行标 注。
思考题
l （1）A3图纸是A0图纸的几次对折？ l （2）图形的尺寸是实物尺寸的2倍，是放
大比例吗？该比例的比值是2:1吗？ l （3）图样上所标注的尺寸是完工尺寸吗？
如果不是应该另加说明吗？ l （4）画平面图形时是否要先作尺寸分析？
应该从哪种线段画起？
l 注：表中n为正整数
无论采用何种比例， 图样中所注的尺寸数值， 均应为物体的真实大小， 与图形的比例无关。
图示
1.1.3 字体(GB／T14691-1993)
l 字体的标准化是为了达到图样上字体统一，清晰明 确，书写方便。国家标准规定，图样中书写的字体 必须做到：字体工整、笔画清楚、间隔均匀、排列 整齐。
l 字体的高度h代表字体的号数，如7号字的高度为7 mm。字体高度的公称尺寸系列为：l.8，2．5，3．5， 5，7，10，14，20 mm等8种。若需要书写更大的 字则字体高度应按√2(≈1.4)比率递增。
