i2c读写程序的详细讲解i2c是Inter-IntegratedCircuit的缩写，是一种主从机多总线的通信协议，也就是说，它可以允许多个电子设备在同一个信号线上通信。

i2c是分布式共享总线，它支持主机和多个从机之间的双向传输数据，因此本范文将针对i2c读写程序进行详细的讲解。

首先，我们来看一下i2c协议的特性：i2c协议使用两根信号线，分别是SCL（时钟线）和SDA（数据线），以及一个地线。

其中，SCL线用于传输时钟信号，SDA线用于传输数据，而地线用于给一个共同的参考电位。

i2c的数据传输是先信号再数据，即SCL脉冲先于SDA脉冲，且SDA数据根据SCL时钟的上升沿来储存和传输。

i2c协议的常见的特性包括节点重用，三线模式，通用性，简单性等。

接下来，我们来看一下i2c读写程序。

i2c读写程序是基于i2c协议来操作i2c总线上分布式设备的软件。

它包括一系列的控制参数，如速率、时钟频率、地址空间等，以及一系列读写操作。

i2c读操作通常有三种形式，分别为单字节读取、多字节读取和8位快速读取。

其中，单字节读取是i2c读操作中最常见的模式，其工作机制如下：首先，从主机发出一个读控制信号，只有当从机完成该信号指令后，才会将数据发送给主机；随后，主机收到数据后，发出一个确认信号来确认接收到了数据，从机收到信号后，就会发送下一个字节的数据。

多字节读取和单字节读取有很多相似之处，主要的不同在于它支持一次读取多字节的数据，首先，主机发出一个读控制信号，只有当从机完成该信号指令后，才会将数据发送给主机；随后，主机持续接收数据，直到接收到所有的数据为止。

8位快速读取模式是i2c总线上读取操作中最快的模式，它和其他读取模式有很多相同之处，主要是有一个专门的8位快速读指令，使用这个指令可以实现一次读取多字节数据的功能，而不需要反复发出读控制信号。

另外，i2c读写程序还支持写操作，其工作机制大致相同，只是在发出控制信号后，主机会将数据发送给从机，而不是从机将数据发送给主机。

用IO模拟IIC方式读写EEPROM容易出现的问题

用IO模拟IIC方式读写EEPROM容易出现的问题

用IO模拟IIC方式读写EEPROM容易出现的问题 在嵌入式软件开发过程中，经常会用模拟IO的方式读写EEPROM 的操作。

有时会因程序编码的问题，出现读写数据不正确的情况。

根据笔者多年的开发经验与大家分享希望对大家有所帮助。

对EEPROM的操作常见的有两种方式：I2C,SPI;在应用中经常会用到模拟IO方式读写EEPROM。

在编写此类代码时必须要掌握I2C 与SPI协议。

I2C总线上的数据稳定规则，SCL为高电平时SDA上的数据保持稳定，SCL为低电平时允许SDA变化。

如果SCL处于高电平时，SDA上产生下降沿，则认为是起始位，SDA上的上升沿认为是停止位。

通信速率分为常规模式(时钟频率100kHz)和快速模式(时钟频率400kHz)。

同一总线上可以连接多个带有I2C接口的器件，每个器件都有一个唯一的地址，既可以是单接收的器件，也可以是能够接收发送的器件。

SPI，串行外围设备接口。

是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便。

在操作中出现读取数据不正确，或者不能读取数据可能有以下原因：1.没有遵照通信协议：这两种通信方式都有各自独立的协议，如果在编写程序时不按通信协议，自然就不能正常通信了；2.时序不对：两处通讯方式都有严格的时序，编写程序时要严格按对应的时序；3.IO口方式方向设置不正确：在通信中数据有输入与输出的时候，特别是在I2C的方式下，有数据输入时相应的IO口要设置为输入，反之亦然，初学都容易犯这样的错误；4.看页的大小，超过一个页连续写就回滚，前面的就被覆盖。

其实里面有一个页地址计数器，如果页是8个byte，那么这个计数器就3bit，增加的地址（连续写的地址范围）就相当于溢出或者相当于按页取模。

在应用中的建议：1． SCL与SDA引脚用2.2K--4.7K电阻上拉；2． IO口与EEPROM的相应引脚不能直接相连，串一个几百欧电阻；3．为保证数据的正确性，在写入数据时最好对数据进行检验；4．采用循环地址的方式进行存储，避免只在一个固定地址上读写数据；。

I2C通信原理及程序详细讲解

I2C通信原理及程序详细讲解

I2C 通信：起始条件：SCL为高电平，SDA电平从高变低，这一变化即完成了通信的起始条件。

起始条件和数据通信间，通常会有延时要求具体的指标见设备说明。

数据传输阶段：一字节需要9个时钟周期；且每一位需要一个时钟周期；如上图所示，ADDRESS为目标设备的地址，R/ w为通信的的方向位；"1"时表示读，即后续的数据由目标设备发出，主机进行接收；"0"时表示写，即后续的数据由主机发出目标设备进行接收。

当ACK信号为"0"时，说明接收成功；为"1"时，说明接收失败。

每个字节的传输都是由高位(MSB)到低位(LSB)依次进行传输。

在数据通信过程中，总是由数据接收方发出ACK信号。

终止阶段：当主机完成数据通信，并终止本次传输时会发出终止信号。

当SCL 是高电平时，SDA电平由低变高，这个变化意味着传输终止。

注：每个时钟周期的高电平期间，SDA的数据状态达到稳定。

下面给出了模拟I2C总线进行读写的伪代码，用以说明如何使用GPIO 实现I2C通信：int i2c_start() /* I2C起始条件*/{//初始化GPIO口set_gpio_direction(SDA, OUTP); //设置SDA方向为输出set_gpio_direction (SCL, OUTP); //设置SCL方向为输出set_gpio_value(SDA, 1); //设置SDA为高电平set_gpio_value(SCL, 1); //设置SCL为高电平delay(); //延时//起始条件set_gpio_value(SDA, 0); //SCL为高电平时，SDA由高变低delay(); //适当延时}void i2c_stop() /* I2C终止条件*/{set_gpio_value(SCL, 1);set_gpio_direction(SDA, OUTP);set_gpio_value(SDA, 0);delay();set_gpio_value(SDA, 1); //SCL高电平时，SDA由低变高}/* I2C读取ACK信号(写数据时使用)返回值：0表示ACK信号有效；非0表示ACK信号无效*/unsigned char i2c_read_ack(){unsigned char r;set_gpio_direction(SDA, INP); //设置SDA方向为输入set_gpio_value(SCL,0); // SCL变低r = get_gpio_value(SDA); //读取ACK信号delay();set_gpio_value(SCL,1); // SCL变高delay();return r;}/* I2C发出ACK信号(读数据时使用) */int i2c_send_ack(){set_gpio_direction(SDA, OUTP); //设置SDA方向为输出set_gpio_value(SCL,0); // SCL变低set_gpio_value(SDA, 0); //发出ACK信号delay();set_gpio_value(SCL,1); // SCL变高delay();}void i2c_write_byte(unsigned char b) /* I2C字节写*/{int i;set_gpio_direction(SDA, OUTP); //设置SDA方向为输出for (i=7; i>=0; i--){set_gpio_value(SCL, 0); // SCL变低delay();set_gpio_value(SDA, b & (1<<i)); //从高位到低位依次发送数据set_gpio_value(SCL, 1); // SCL变高delay();}i2c_read_ack(); //检查目标设备的ACK信号}/* I2C字节读*/unsigned char i2c_read_byte(){int i;unsigned char r = 0;set_gpio_direction(SDA, INP); //设置SDA方向为输入for (i=7; i>=0; i--){set_gpio_value(SCL, 0); // SCL变低delay();r = (r <<1) | get_gpio_value(SDA); //高位到低位依次数据读取set_gpio_value(SCL, 1); // SCL变高delay();}i2c_send_ack(); //向目标设备发送ACK信号return r;}/* I2C读操作addr：目标设备地址buf：读缓冲区len：读入字节的长度*/void i2c_read(unsigned char addr, unsigned char* buf, int len){int i;unsigned char t;i2c_start(); //起始条件，开始数据通信//发送地址和数据读写方向t = (addr << 1) | 1; //低位为1，表示读数据i2c_write_byte(t);//读入数据for (i=0; i<len; i++)buf[i] = i2c_read_byte();i2c_stop(); //终止条件，结束数据通信}/* I2C写操作addr：目标设备地址buf：写缓冲区len：写入字节的长度*/void i2c_write (unsigned char addr, unsigned char* buf, int len){int i;unsigned char t;i2c_start(); //起始条件，开始数据通信//发送地址和数据读写方向t = (addr << 1) | 0; //低位为0，表示写数据i2c_write_byte(t);//写入数据for (i=0; i<len; i++)i2c_write_byte(buf[i]);i2c_stop(); //终止条件，结束数据通信}。

stm32的i2c读写程序的详细讲解

stm32的i2c读写程序的详细讲解

一、概述STMicroelectronics瑞士意法半导体公司的STM32系列微控制器被广泛应用于各种嵌入式系统中，其强大的性能和丰富的外设功能受到了众多开发者的青睐。

其中，STM32的I2C总线通信功能在实际应用中具有重要意义，本文将对STM32的I2C读写程序进行详细讲解。

二、I2C总线介绍I2C（Inter-Integrated Circuit）总线是一种串行通信接口协议，由Philips公司推出。

它具有双向传输数据线（SDA）、时钟线（SCL）、起始条件、停止条件、数据传输的应答信号等特点。

I2C总线在各种传感器、存储器、外设等设备之间进行通信时，具有简单高效的优势。

三、STM32的I2C外设1. STM32的I2C外设功能STM32系列微控制器内置了丰富的外设功能，其中包括了I2C总线通信。

STM32的I2C外设支持主机和从机模式，可以实现与各种I2C设备的通信和数据交换。

2. STM32的I2C外设配置在使用STM32的I2C外设之前，需要对其进行配置，包括设置时钟、GPIO、寄存器参数等。

通过正确的配置，可以使STM32的I2C外设正常工作，并与其他设备进行可靠的通信。

四、STM32的I2C读写程序详解1. 初始化I2C外设在使用I2C总线进行读写操作之前，首先需要对STM32的I2C外设进行初始化设置。

具体步骤包括设置GPIO管脚为I2C功能模式、配置时钟、设置I2C的工作模式、设定传输速率等。

2. 发送起始信号当I2C通信开始时，主机会发送起始信号（Start），表明要开始一次通信过程。

起始信号的发送方式是通过在SDA线上拉低电平，同时保持SCL线处于高电平状态。

3. 选择设备位置区域在发送起始信号后，主机需要选择要通信的设备位置区域。

针对每个I2C设备，都有唯一的位置区域标识，主机需要向目标设备发送其位置区域信息。

位置区域信息由设备的7位位置区域和读写方向位组成。

4. 数据传输经过起始信号和设备位置区域选择后，接下来进行数据的传输。

I2C的原理与应用

I2C的原理与应用

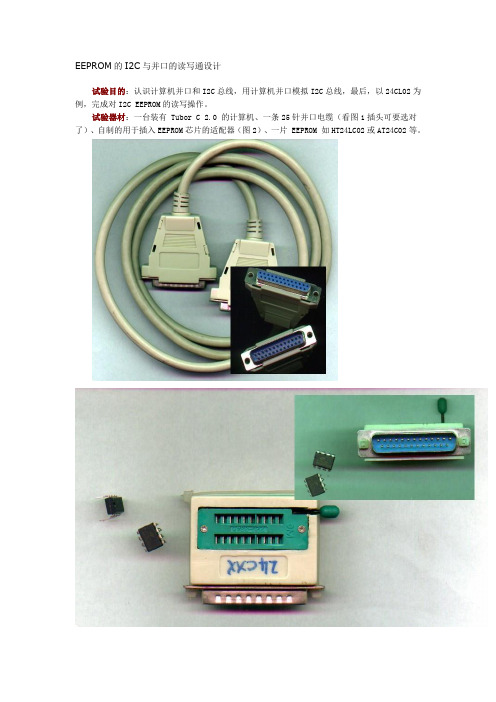

EEPROM的I2C与并口的读写通设计试验目的：认识计算机并口和I2C总线，用计算机并口模拟I2C总线，最后，以24CL02为例，完成对I2C EEPROM的读写操作。
