DSHC用户使用手册
DS100用户手册 V1.0
II
目录
7.1 TFT 屏幕测试 ........................................ 53 7.2 语音测试 ........................................... 53 7.3 键盘测试 ........................................... 53 7.4 采集器测试 ......................................... 54 7.5 实时时钟 ........................................... 54 8.记录查询 ............................................... 55 9.系统信息 ............................................... 57 9.1 记录容量 ........................................... 57 9.2 设备信息 ........................................... 57 10.附录 .................................................. 58 10.1 键盘说明 .......................................... 58 10.2 USB ............................................... 59 10.3 定时响铃 .......................................... 59 10.4 T9 输入法 .......................................... 60 10.5 快速查询员工考勤记录 .............................. 62 10.6 宣传图片上传的规则说明 ............................ 63 10.7 短消息 ............................................ 63 10.8 Mifare 卡 ★ ....................................... 64 10.9 9 位码 ............................................. 64 10.10 夏令时（时区设置） ............................... 64 10.11 WIFI 配套软件使用说明 ★ .......................... 65 10.12 Photo ID 功能 .................................... 67 10.13 备用电池 ......................................... 67 10.14 关于涉及人权隐私方面的声明 ....................... 68 10.15 环保使用说明 ..................................... 69
海康威视 DS-8000说明书
2 安装说明提醒：在硬盘录像机与其它设备连接前，请确认已经断开电源，务必不要带电插拔。
硬盘安装步骤1、 打开机箱。
2、 如果在一根ATA 硬盘数据线上连接两个硬盘，需要设置好硬盘的主盘与从盘。
3、 取下硬盘固定架。
4、 将硬盘放入固定架，并用螺丝将硬盘左右两侧固定。
5、 将固定架装回设备，并用螺丝固定在设备上。
6、 接上ATA 硬盘数据线。
数据线有三个接头，可分别连接主板（蓝色）、主硬盘（黑色）及从硬盘（灰色）的针式插座，连接时请务必注意数据线接头与针式插座的针数对准。
7、 接上硬盘电源线。
8、 盖好机箱，并用螺丝固定。
提醒：1、硬盘选购注意事项：请选择硬盘生产厂商推荐的、适合DVR 工作要求的硬盘，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证硬盘的品质。
2、硬盘安装完成后，需要对硬盘进行格式化以后才能使用，否则系统会判断为硬盘错并发出声音告警。
格式化硬盘操作参见6.4 节。
2.3 后面板物理接口说明声明：各机型的后面板物理接口的分布与类型以实物为准。
2.3.1 HC 、HT 、HF 、HTS 后面板说明 说明：图中以16 路HC为例，其中1/2/3/4 路HC 及2 路HT 设备的后面板说明参见2.3.2，HS 机型的后面板说明参见2.3.3。
2.3.2 1/2/3/4 路HC 及2 路HT 设备的后面板说明说明：图中以4 路HC 为例。
2.3.3 HS 设备的后面板说明8016HS 后面板8009HS 后面板8004HS 后面板2.4 报警线连接说明报警输出连接示例以上请注意JJ1 短接子的不同用法。
当外部接直流负载时，JJ1 两种方式均可安全使用，同时建议在12V 电压、1A 电流限制范围内使用。
当外部接交流负载时，JJ1 必须跳开，即拔掉主板上的相应短接子；为保证安全，外接交流负载时推荐使用外接继电器（具体接线方法如图）。
主板上有四个这样的短接子，每个报警输出对应一个，分别是JJ1、JJ2、JJ3、JJ4，出厂时均是短接的，当直接接交流负载时必须拔掉短接子。
DS6100HC系列视频服务器介绍
DS6100HC系列视频服务器介绍DS-6100HC系列视频服务器集视音频编码、数据传输等功能为一体，符合ITU-T H.264（ISO MPEG-4 PART10）编码标准，采用最新的TI DAVINCI（达芬奇）处理器及嵌入式Linux操作系统，融合了海康威视多项最新的研发成果，压缩码流通过网络进行传输，通过网络可进行实时视频和音频预览，也可发送报警信号和接收控制信号，支持流协议（RTP/RTCP）、支持IE浏览、支持双向语音对讲、多种语言支持等功能。
是一款性价比极高的视频监控前端产品，可广泛应用于环境、道路、车站、码头、考场、车间、营业场所、宾馆旅店、公寓等场所的视频监控，同时提供满足特殊监控要求的软硬件定制。
产品概述产品类型：海康威视视频服务器，DVS。
视频压缩标准：H.264。
订货型号DS-6101HC、DS-6102HC、DS-6104HC基本描述1/2/4路视音频输入，最高分辨率CIF，报警4进2出总体技术特点1.先进的数字编码方式海康威视先进的H.264编解码技术为本地高质量的视音频存储和网络上流畅的视频传输提供了保障。
采用H.264压缩格式，在保证图像质量的前提下从源头上减少数据量，很好地解决了MPEG1/MPEG2标准传输码流大、存储量大、不适合于网络化的问题，特别适合于网络传输，从而使数据网络与视频网络的集成成为现实。
H.264的主要优点如下：1)在相同的重建图像质量下，H.264比H.263+和MPEG-4(SP)减小50%码率。
2)对信道时延的适应性较强，既可工作于低时延模式以满足实时业务，如会议电视等；又可工作于无时延限制的场合，如视频存储等。
3)提高网络适应性，采用“网络友好”的结构和语法，加强对误码和丢包的处理，提高解码器的差错恢复能力。
4)在编/解码器中采用复杂度可分级设计，在图像质量和编码处理之间可分级，以适应不同复杂度的应用。
5)相对于先期的视频压缩标准，H.264引入了很多先进的技术，包括4×4整数变换、空域内的帧内预测、1/4象素精度的运动估计、多参考帧与多种大小块的帧间预测技术等。
信捷电气以太网型可编程序控制器用户手册说明书
无锡信捷电气股份有限公司资料编号PD07 20210112 3.5信捷电气基于以太网的TCPIP通讯用户手册第一版目录———————————————————————以太网通讯概述———————————————————————以太网参数的配置———————————————————————接线方式及通讯协议———————————————————————以太网通讯指令———————————————————————1234基本说明♦感谢您购买了信捷以太网型可编程序控制器。
♦本手册主要介绍以太网型可编程序控制器的以太网通讯功能。
♦在使用产品之前，请仔细阅读本手册，并在充分理解手册内容的前提下，进行接线。
♦软件及编程方面的介绍，请查阅相关手册。
♦请将本手册交付给最终用户。
用户须知♦只有具备一定的电气知识的操作人员才可以对产品进行接线等其他操作，如有使用不明的地方，请咨询本公司的技术部门。
♦手册等其他技术资料中所列举的示例仅供用户理解、参考用，不保证一定动作。
♦将该产品与其他产品组合使用的时候，请确认是否符合有关规格、原则等。
♦使用该产品时，请自行确认是否符合要求以及安全，对于本产品故障而可能引发机器故障或损失时，请自行设置后备及安全功能。
责任申明♦手册中的内容虽然已经过仔细的核对，但差错难免，我们不能保证完全一致。
♦我们会经常检查手册中的内容，并在后续版本中进行更正，欢迎提出宝贵意见。
♦手册中所介绍的内容，如有变动，请谅解不另行通知。
联系方式如果您有关于本产品的使用问题，请与购买产品的代理商、办事处联系，也可以直接与信捷公司联系。
♦电话：400-885-0136♦传真：*************♦地址：无锡市滴翠路100号创意产业园7号楼4楼♦邮编：214072WUXI XINJE ELECTRIC CO., LTD. 版权所有未经明确的书面许可，不得复制、传翻或使用本资料及其中的内容，违者要对造成的损失承担责任。
DS-K1T801一体机快速操作手册V1.0
DS-K1T801一体机快速操作手册UD.6L0106B0222A011.接线说明2.产品出厂缺省值说明：以下指令提示音不包括刷卡按键声3.声光显示3.1.正常工作状态下：有效指令：两声快速滴音无效指令：三声缓慢滴音3.2.编程状态下：绿色灯快速闪烁有效指令：两声快速滴音无效指令：三声缓慢滴音4.清除指令中未完成的有效数据：在键入指令没有全部完成前，按下[*]键，可以清除未完成的有效数据。
5.功能及设置5.1.进入编程：[5位编程密码]+[*]+[0]+[#]两声快速滴音，绿灯由慢闪变快闪。
说明：5位编程密码缺省：12345。
5.2.退出编程状态：[*]+[#]两声快速滴音,退出编程状态。
5.3.修改编程密码：[00][00]+[ 5位新编程密码]+[重复输入5位新编程密码]+[#]完成修改密码。
三声缓慢滴音，修改密码失败；两声快速滴音修改密码成功。
5.4.添加用户有效卡：[01]5.4.1.单张添加[01]+[4位编码]+[刷卡1]+[6位开门密码]+[#]完成添加卡。
5.4.2.连续添加[01]+[4位编码]+[刷卡1]+[6位开门密码]+[刷卡2]+[6位开门密码]+…+[#]，完成连续添加卡。
说明：1)4位编码：是0001—3000之间不可重复数字。
该编码是在卡丢失后删除卡的重要方式，请发卡人员妥善保存卡编码。
连续设置有效卡时，每张卡的编码按前一张卡的编码+1递增。
例如输入编码为0001，再次读卡时，再次卡的编码为0002……依次类推。
2)6位开门密码为可选输入项，不输入密码则默认000000。
5.5.删除用户有效卡：[02]5.5.1.刷卡方式删卡：[02]+[刷卡]+[#]，完成删卡。
5.5.2.按键输入编码方式删卡：[02]+[4位编码]+[#]，完成删卡。
5.6.设置认证方式：[03][03]+[数据位一]+[#]，完成对设备认证方式的设置。
说明：数据位一：用1位数，表示对认证方式的值。

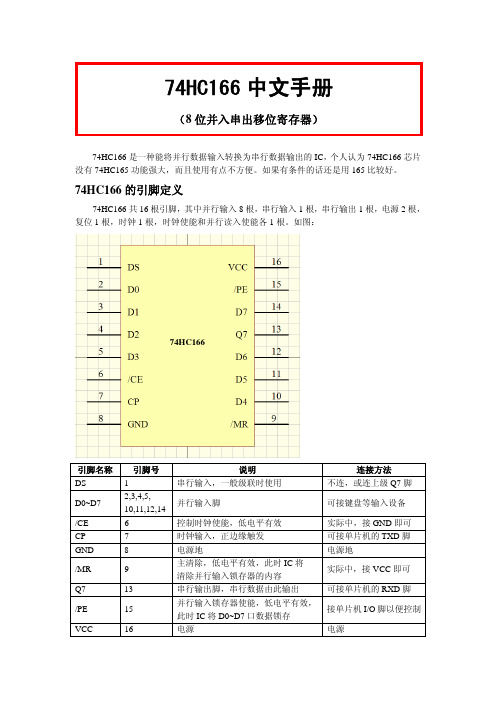

免费的74HC166中文手册
74HC166是一种能将并行数据输入转换为串行数据输出的IC，个人认为74HC166芯片没有74HC165功能强大，而且使用有点不方便。
如果有条件的话还是用165比较好。
74HC166的引脚定义74HC166共16根引脚，其中并行输入8根，串行输入1根，串行输出1根，电源2根，复位1根，时钟1根，时钟使能和并行读入使能各1根。
如图：74HC166引脚名称引脚号说明连接方法DS 1 串行输入，一般级联时使用不连，或连上级Q7脚D0~D7 2,3,4,5,10,11,12,14并行输入脚可接键盘等输入设备/CE 6 控制时钟使能，低电平有效实际中，接GND即可CP 7 时钟输入，正边缘触发可接单片机的TXD脚GND 8 电源地电源地/MR 9 主清除，低电平有效，此时IC将清除并行输入锁存器的内容实际中，接VCC即可Q7 13 串行输出脚，串行数据由此输出可接单片机的RXD脚/PE 15 并行输入锁存器使能，低电平有效，此时IC将D0~D7口数据锁存接单片机I/O脚以便控制VCC 16 电源电源74HC166的使用方法1、获取并行数据（1）开并行数据输入使能，令/PE=0，这个操作可以打开并行数据输入的通道。
（2）读取并行输入，令CP=0，而后CP=1，输入时钟的正边缘触发，使并行数据读入。
（3）关闭并行数据输入使能，令/PE=1，这时，并行数据已经锁存在锁存器中了。
这里需要说明的是，最好在/PE=1前，给予适当的延迟，使操作更加可靠：【延迟】、PE=12、串行输出：启动时钟CP，即可实现数据的串行输出。
利用单片机的串行口实现74HC166并入串出程序举例#include<reg52.h>//并行数据输入使能pe=P0^0;sbit//模拟时钟以便读取并行数据sbitcp=P3^1;void main(){P2=0x55; //将P2口连接D0~D7，来模拟8位并行数据的输入pe=0; //开并行数据输入使能cp=0; //模拟正边缘触发cp=1;;;; //适当的延迟，以保证数据正确读入pe=1; //关并行数据输入使能//模式0，开始接收数据SCON=0x10;while(1){while(RI==0); //等待接收结束P1=SBUF; //输出结果}}。
DS-K2100-CDH用户手册
双门控制器系列DS-K2100-CDH用户手册UD.6L0106D0082A01非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。
本手册适用于以下产品：本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强或变化而更新本手册的内容，并将定期改进及更新本手册中描述的软硬件产品。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
本手册中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱单为准。
1安全使用注意事项此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分： 警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告⏹ 在本产品安装使用中，必须严格遵守国家和使用地区的各项电气安全规程。
⏹ 请使用正规厂家提供的电源适配器，供电电源要求为AC220V 。
⏹ 在接线、拆装等操作时请一定要将电源断开，切勿带电操作。
⏹如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。
（对未经认可的修改或维修所导致的问题，本公司不承担责任）。
注意⏹请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。
避免将设备安装到表面震动或容易受到冲击的地方。
（忽视此项可能会损坏设备） ⏹ 请不要在高温（超过55℃）或低温（低于－10℃）或高湿度地点安装设备。
⏹ 提供良好的通风环境。
⏹ 请勿在潮湿环境下操作。
⏹ 请勿在易爆环境中操作。
⏹ 保持产品表面清洁和干燥。
⏹避免接触裸露电路。
产品加电时，请勿接触裸露的接点和部件。
目录1.产品概述 (5)1.1.产品简介 (5)1.2.功能特性 (5)2.主板外观 (6)2.1.正面外观说明 (6)2.2.灯号及开关位置 (7)3.系统架构及连接端子说明 (9)3.1.系统架构 (9)3.2.连接端子 (10)3.3.主机连接端子说明 (11)4.安装说明 (14)4.1.电气组布局图 (14)4.2.电气组外部接线端子定义 (15)4.3.电气组尺寸图 (15)4.4.读卡器安装示意图 (16)4.4.1.韦根读卡器接法 (16)4.4.2.RS485读卡器接法 (17)4.5.电锁安装示意图 (18)4.5.1.阴极锁安装示意图 (18)4.5.2.磁力锁/阳极锁安装示意图 (19)4.6.响铃/警报安装示意图 (20)4.6.1.DI输入接口联机图 (20)4.6.2.继电器输出接口联机图 (21)4.7.TCP/IP安装示意图 (22)4.8.开门按钮联机图 (23)4.9.门磁侦测连接说明 (23)4.10.电源供应器安装示意图 (24)5.设定 (25)5.1.硬件初始化设定 (25)5.2.继电器输出NO/NC选择示意图 (26)6.常见问题解答 (27)7.技术参数 (30)8.附录 (31)8.1.配线材料需求 (31)8.2.IP设定(软件设定) (32)1. 产品概述1.1. 产品简介欢迎使用DS-K2100-CDH双门控制主机，本产品主要用于控制门锁。
员工手册(1)
员工手册郑州大上海城商业有限公司2012年9月总经理致欢迎辞亲爱的伙伴：您好！我代表公司全体员工欢迎您加入郑州大上海城，并非常感谢您将郑州大上海城作为您自己的事业。
大上海城是集购物、娱乐、美食、运动康体、文化教育、服务资讯、展览展示等功能于一体，满足于家庭“一站式”消费需求及服务需求，是以休闲为主题并强化体验感受的多业态、多功能、国际化复合型体验式生活中心。
大上海城的成功，得益于您和您的伙伴一如既往的坚持和努力，大上海城今天的成就，是您和您的伙伴心血铸造的结果。
正是因为有了您，我们才能更加强大，正是因为有了您，我们才能更加辉煌，正是因为有了您，我们才能有更加美好的未来。
为客户创造价值是我们共同的目标，愿您和您的伙伴一起与大上海城共同发展。
我的电子邮箱是：ceo@，如果您对您的工作不满意，或对公司有好的提议，可以随时给我发电子邮件，我或我的委托人将竭诚为您服务。
祝：工作愉快、事业成功！总经理（签名）：序言欢迎加入大上海城行列欢迎您加入大上海城大家庭，愿在大上海城的工作成为您事业新的起点。
这是您的手册，也是我们大上海城对人员管理的基本准则，它的目的是帮助您在新的工作中不感到拘束，并且告诉您一些必须了解的信息，请您仔细阅读。
经常重温本手册会有助您在郑州大上海城充分发挥自己的才能。
政策对公司的经营来讲是必不可少的，尤其象大上海城这样的公司，政策有助于我们卓有成效、井井有条地工作。
当我们在一起工作时，为了一个共同的目标，我们必须建立保护大家并使大家共同受益的规则。
我们都明白大多数人都渴望能有互助、礼让、有效、诚实的工作环境。
为此我们相信本手册将会帮助您做到这一点。
您的直属上司是您工作的主要指导人，他/她将负责您的培训和工作安排。
当您在工作上有疑问或遇到困难时，请首先与您的直属上司沟通。
当他/她无法帮您解决问题时，请咨询公司人力及督察办公室，他/她会指导您并帮您找出问题的症结。
您也可以直接致信至总经理信箱（ceo@）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DS-8000系列网络硬盘录像机用户使用手册2.3 后面板物理接口说明2.3.1 DS-8000HC/HT/HF 后面板说明❶❷ ❸ ❹ ❺ ❻ ❼ ❽序号物理接口连接说明1视频输入（VIDEO IN ） 连接（模拟）视频输入设备，标准BNC 接口。
音频输入（AUDIO IN ） 连接（模拟）音频输入设备，标准BNC 接口。
2视频输出（VOUT ） 连接监视器，本地视频信号及菜单输出。
音频输出（AOUT ） 连接音频设备，本地音频信号输出。
3语音输入（LINE IN ） 连接语音输入设备，如麦克风。
USB 接口 连接USB 存储设备（USB1.1标准），如用于备份或升级。
可以热插拔。
4VGA 接口连接VGA 显示设备，如电脑VGA 显示器等。
5键盘接口（KEYBOARD ）2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的D+、D-；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线。
RS-232接口连接RS-232设备，如调制解调器、电脑等。
设备配件盒内提供了连接线，或参见附件2自己来制作。
RS-485接口连接RS-485设备，如解码器等。
使用RJ45接口的1、2线（发送信号）接解码器等，连接线的制作方法请参见附录2。
6 UTP 网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB ）等。
网线制作方法参见附录2。
报警输入（IN）接开关量的报警输入。
连接方法介绍参见2.4节。
7报警输出（OUT）接开关量报警输出。
连接方法介绍参见2.4节。
8 电源通过开关可以选择输入的交流电压为220V或110V。
2.4 报警线连接说明报警输出连接示例以上请注意JJ1短接子的不同用法。
当外部直流供电时，JJ1两种方式均可安全使用，同时建议在12V电压、1A电流限制范围内使用。
当外部交流供电时，JJ1必须跳开，即拔掉主板上的相应短接子。
主板上有四个这样的短接子，每个报警输出对应一个，分别是JJ1、JJ2、JJ3、JJ4，出厂时均是短接的。
警告！外接交流供电时，必须拔掉短接子，否则会有触电危险！报警连接说明设备提供接信号线的绿色弯针插头，接线步骤如下：1、拨出插在设备上的绿色弯针插头；2、用微型十字起子拧松插头上的螺丝，将信号线放进插头内弹簧片下沿，拧紧螺丝；3、将接好的插头卡入相应的绿色弯针插座上。
3 操作必读3.1前面板说明3.1.1 DS-8000HC/HT/HF前面板说明❶❸❺❻❷❹序号类型名称说明1 状态灯1-8 通道1-16状态显示。
1-8路设备：绿色表示正在录像，红色表示正在网传，橙色表示正在录像和网传。
9-16路设备：绿色表示1-8路正在录像，红色表示9-16路正在录像，橙色表示1-16通道其中的2路正在录像。
举例：3号灯是绿色表示第3路正在录像，如果是红色表示第11路正在录像，橙色表示第3路与第11路均在录像。
2 输入键数字键可以输入数字、大小写英文字母、符号及汉字（区位码）。
3 状态灯READYSTATUSALARMMODEMHDDLINKTx/Rx 设备准备就绪。
处于遥控器控制时呈绿色。
有报警信号输入时呈红色。
当通过RS-232串口连接的MODEM拨号成功后呈绿色。
硬盘正在读写时呈红色并闪烁。
若指示灯常亮，说明有故障硬盘。
网络连接正常时呈绿色。
网络正在发送/接收数据时呈绿色并闪烁。
1.3.2菜单操作方法说明：菜单按键使用【中文名/英文名】来表示。
如使用中文面板，按键名称同【中文名】，如使用英文面板，按键名称同【英文名】。
如何进入菜单模式●按【主菜单/MENU】键，进入设备主菜单界面。
●按【放像/PLAY】快捷键，进入回放操作界面。
●按【录像/REC】快捷键，进入手动录像操作界面。
●按【云台控制/PTZ】快捷键，进入云台控制操作界面。
说明：进入时需输入密码，设备出厂时的用户名为“admin”，密码为“12345”。
菜单组成主菜单界面说明：菜单界面中有一个小矩形框，称之为“活动框”，使用【→】或【←】键可以使“活动框”从一个图标移到另一个图标，当“活动框”定位到某一图标上时，按前面板的【确认/ENTER】键就可以进入该图标对应的下级菜单。
例如将“活动框”移到“图像设置”图标，按前面板的【确认/ENTER】键就进入了“图像设置”二级菜单。
以下以“图像设置”菜单界面为例说明菜单的组成单元。
每个菜单中包含了各种设置项，其中有一个小矩形框指示当前正在被操作的设置项，这个矩形框称为“活动框”。
使用【→】或【←】键可以移动该活动框。
菜单组成单元主要有以下几种：1、选择框：提供2个选择，“✓”表示有效，“×”表示屏蔽，使用【确认/ENTER】或【编辑/EDIT】键进行切换。
2、列表框：提供2个以上的可选项，但只能选择一项，使用【↑】、【↓】键可以在提供的列表中选择其中的一项。
如“选择通道”右侧是一个让你选择一个通道的列表框。
3、编辑框：提供一个字符输入的矩形框，通过【编辑/EDIT】键可以进入编辑状态，在编辑状态下，可以进行如下操作：a)通过【输入法/A】键可以切换输入字符的类型，包括数字、大小写英文字母、符号、中文。
b)通过【→】、【←】键可以移动光标位置。
c)通过【编辑/EDIT】键可以删除光标前的字符。
d)按【确认/ENTER】键或【退出/ESC】键可以退出编辑状态。
4、按钮：用作执行一个特定功能或进入下一级设置菜单，如“处理方式”可进入下一级设置菜单。
在下级菜单中，按“确认”保存设置参数并返回上级菜单，按【退出/ESC】键或选择“取消”放弃设置参数并返回上级菜单。
有的按钮是灰色的，说明该按钮目前被屏蔽掉了，在被激活以前不可被操作。
如何退出菜单按【PERV】键可以退出菜单模式并切换到预览模式。
3.4 输入法说明在菜单操作界面中，如进入编辑框（如“图像设置”内“通道名称”的编辑框）的编辑状态，则屏幕下方会出现如图所示的状态，按前面板的【数字键】可以在编辑框内输入数字。
如果要输入英文（大写），将输入法切换到“大写字符”，即按前面板的【输入法/A】键，直到变成如下图所示的状态，这时按前面板的【数字键】就可以在编辑框内输入大写英文字母（与在手机中输入英文字母的方法一样）。
另外还支持以下几种输入法：小写字符、符号、区位。
符号共有24个，分4页显示，用前面板的数字【0】键可以进行翻页；使用“区位”可以输入中文，《汉字区位简明对照表》参见随机光盘。
4.2 预览设备启动后即进入预览画面。
在预览画面上可以看到日期及时间、通道名称、每个通道的状态图标。
要重新设置日期、时间，参见5.2.9；要修改通道名称，参见5.3.2。
通道状态图标包括以下几种：图标图标颜色状态说明白色无视频信号黄色有视频信号粉红色手动录像绿色定时录像蓝色移动侦测录像红色报警录像按前面板【输入法/A】键可隐藏/显示通道状态显示条。
按数字键可以直接切换通道并进行单画面预览，10路机以下按一个数字键可切换到对应的通道，如按2就切换到第2通道；10路机或10路机以上必须按两个数字键才切换到对应的通道，如按02切换到第2通道，按12切换到第12通道。
按【编辑/EDIT】键可以进行手动轮巡。
自动轮巡的设置方法请参见5.11本地预览属性设置。
按【多画面/PREV】键可以对预览画面数量进行快速切换。
4.6 回放4.8 语音对讲【对讲/VOIP】键用于主动发起语音对讲，此功能待扩充。
目前可以通过网络SDK实现语音对讲功能，即通过客户端呼叫硬盘录像机。
5.5 OSD设置OSD是“On Screen Display”的缩写，中文意思是和图像同时显示在屏幕上的文字。
具体到本设备，其含义为与图像同时显示的时间和通道名称。
OSD设置分成以下几个部分：时间调整、时间显示位置和格式的调整、通道名称设置、通道名称显示位置调整、时间和通道名称的显示属性设置等。
调整时间在设备主菜单界面中进入“本地显示”菜单操作界面，使用【数字键】在“日期”、“时间”选项中分别输入准确的日期及时间，日期输入格式为年-月-日，时间输入格式为时：分：秒。
核对无误后选择“确认”按钮，修改的日期及时间被保存并生效，选择“取消”按钮或【退出/ESC】键则放弃修改。
调整时间显示可以给每个通道设置不同的显示属性（包括显示状态、显示位置及显示格式）。
如果要求每个通道具有一样的显示属性，那么只要设置好一个通道以后，利用“复制”按钮就可以很方便地将这个通道的显示属性复制到其他通道上。
以下介绍对指定通道OSD显示属性的设置方法。
在设备主菜单界面中进入“图像设置”菜单操作界面，先选择一个通道，然后分别设置时间显示属性。
设置显示方式：选择是否显示时间，如果显示的话选择一种显示方式。
将活动框移到“OSD”选项处，如果不显示时间，选择其中“不显示”，如果显示时间，选择如下其中的一种显示方式：不透明不闪烁（默认）、透明不闪烁、透明并且闪烁、闪烁不透明。
调整显示位置与显示格式：修改通道名称设定通道名称显示位置如果不显示通道名称，只要将通道名称右侧的标示符设置成“×”。
如果要显示通道名称，可以对每个通道的显示位置进行设置。
实际应用中，一般每个通道具有一样的显示位置，只要调整好一个通道的显示位置，就可以方便地复制到其他通道上。
以下介绍通道名称显示位置的调整方法。
第一步：进入“图像设置”操作界面。
第二步：选择通道号。
第三步：激活通道位置调整按钮，方法是使得“位置”按钮左侧的标志置为“✓”，以激活“位置”按钮。
然后进入位置调整界面，这时会出现指定的通道图像，通过方向键可以直观地调整通道名称在画面中的显示位置。
位置确定后，按【确认/ENTER】键就返回到“图像设置”操作界面。
这时如果按【退出/ESC】键，那么位置调整无效。
如果需要的话，可以将此该通道调整的位置复制到其他通道（在“复制该设置至”列表框内选择一个或全部通道，再选择“复制”按钮），或者重复第二、第三步分别调整其他通道名称的显示位置。
位置调整完毕后，选择“图像设置”菜单中的“确认”按钮，这时设置参数即生效，您可以看到该通道的通道名称已经显示在刚才调整的位置上了。
如果选择了“取消”按钮或按【退出/ESC】键，所有通道的显示位置调整均无效。
5.6 视频输入参数设置对于不同的摄像头、不同的场景，为了取得好的视觉效果，有时需要调节视频输入参数。
视频输入参数调节以后，对本地预览、录像、网络预览等均发生作用。
可以对每个通道分别进行调整，也可以采用先调整好一个通道的视频输入参数，利用“复制”按钮将这个通道的视频输入参数复制到其他一个或全部通道上。
以下介绍视频输入参数的调节方法。
第一步：进入“图像设置”菜单界面。
第二步：选择通道号。
在“选择通道”选项处选择一个要进行视频输入参数调节的通道号，可以使用【↑】或【↓】键在通道号列表中选择其中的一个通道号。
