钻孔灌注桩质量标准钻孔灌注桩作为一种常见的基础工程施工技术，在建筑、桥梁、水利等领域得到了广泛应用。
其质量的优劣直接关系到整个工程的安全性和稳定性。
为了确保钻孔灌注桩的质量，需要明确一系列的质量标准。
一、钻孔灌注桩的基本要求1、桩位偏差桩位的准确性是保证灌注桩承载能力和结构稳定性的重要前提。
桩位偏差应符合设计要求，一般规定桩位中心偏差不应超过规范允许值。
2、桩径桩径应符合设计规定，且偏差在允许范围内。
通常通过测量钻头直径、检查成孔孔径等方式进行控制。
3、桩长桩长必须满足设计要求，施工中要准确测量孔深，确保桩端进入持力层的深度符合设计标准。
4、桩身垂直度桩身垂直度偏差应控制在规定的范围内，以保证桩身的受力均匀和承载能力。
二、成孔质量标准1、孔壁稳定性在钻孔过程中，孔壁应保持稳定，不出现坍塌、缩径等现象。
这要求根据地质条件选择合适的钻进工艺和护壁措施。
2、孔底沉渣厚度孔底沉渣会降低桩端承载力，因此孔底沉渣厚度应符合规范要求。
通常采用二次清孔等方法来减少沉渣。
3、泥浆性能泥浆在钻孔过程中起到护壁、排渣等作用，其性能指标如比重、黏度、含砂率等应符合施工要求。
三、钢筋笼制作与安装质量标准1、钢筋质量使用的钢筋应符合国家标准和设计要求，具备质量合格证明，且经过检验合格。
2、钢筋笼制作钢筋笼的尺寸、主筋间距、箍筋间距、焊接质量等应符合设计和规范要求。
焊接接头应牢固，不得有烧伤、咬边等缺陷。
3、钢筋笼安装安装时要保证钢筋笼的位置准确，主筋保护层厚度符合设计要求，且在吊运和安装过程中不得发生变形。
四、混凝土灌注质量标准1、混凝土原材料混凝土所用的水泥、骨料、外加剂等原材料应符合规范和设计要求，且质量合格。
2、混凝土配合比配合比应根据设计强度、施工条件等因素通过试验确定，确保混凝土的强度和工作性能满足要求。
3、混凝土灌注灌注过程应连续、匀速，防止混凝土离析。
混凝土的初灌量应保证导管埋入深度不小于规范要求，灌注过程中导管的埋深应控制在合适范围内。
pdc钻头
PDC钻头1. 简介PDC钻头是一种常用于石油钻井的钻探工具。
PDC钻头由多个聚晶体金刚石（Polycrystalline Diamond Compact）切削元件组成，被广泛应用于地层钻探、岩石切割和石油开采中。
本文将介绍PDC钻头的结构、原理以及应用领域。
2. 结构PDC钻头主要由刀翼、钻头体和连接部分组成。
2.1 刀翼刀翼是PDC钻头的重要组成部分，通常由金刚石切削元件制成。
刀翼的数量、形状和布局对钻头的钻井性能和钻孔质量起着重要作用。
刀翼一般采用均匀分布的方式，以保证钻头在钻井过程中的均匀磨损。
2.2 钻头体钻头体是连接刀翼和连接部分的主要结构，通常由钢铁材料制成。
钻头体的设计需要考虑到钻井环境、井眼尺寸和钻头的稳定性等因素。
钻头体一般具有良好的强度和刚度，以确保钻头在高强度的钻井过程中不会发生变形或破损。
2.3 连接部分连接部分是将钻头与钻杆连接在一起的部分，通常采用标准的API连接方式。
连接部分需要具有良好的密封性和承载能力，以确保钻头和钻杆之间的传递力矩和转速。
3. 原理PDC钻头通过刀翼上的金刚石切削元件对地层进行切削和磨损，从而实现钻井的目的。
PDC钻头利用金刚石的高硬度和强大的切削能力，能够在岩石中快速切削并形成孔道。
PDC钻头的切削原理主要有两种：剪切和破碎。
3.1 剪切剪切是PDC钻头常用的切削方式之一。
当PDC钻头旋转时，刀翼上的金刚石切削元件与地层接触，通过相对运动切削地层。
金刚石的高硬度和切削元件的锋利边缘使得PDC钻头能够在地层中形成清晰而平滑的孔道。
3.2 破碎破碎是PDC钻头另一种常用的切削方式。
当地层硬度较高时，剪切切削效果可能不佳。
此时，PDC钻头通过施加较大的冲击力将地层破碎，进而形成孔道。
4. 应用领域PDC钻头广泛应用于石油、天然气和水井钻探领域。
其高效的切削能力和稳定的性能使其成为钻井操作中的重要工具。
4.1 石油钻井在石油钻井中，PDC钻头常用于垂直井、水平井和定向井的钻铤作业。

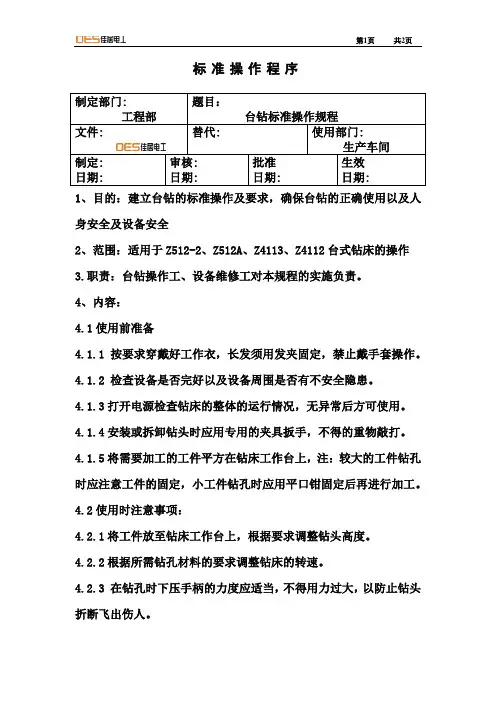

台钻标准操作规程
标准操作程序
工程部
替代
文件:
1、目的：建立台钻的标准操作及要求，确保台钻的正确使用以及人身安全及设备安全
2、范围：适用于Z512-2、Z512A、Z411
3、Z4112台式钻床的操作
3.职责：台钻操作工、设备维修工对本规程的实施负责。
4、内容：
4.1使用前准备
4.1.1 按要求穿戴好工作衣，长发须用发夹固定，禁止戴手套操作。
4.1.2 检查设备是否完好以及设备周围是否有不安全隐患。
4.1.3打开电源检查钻床的整体的运行情况，无异常后方可使用。
4.1.4安装或拆卸钻头时应用专用的夹具扳手，不得的重物敲打。
4.1.5将需要加工的工件平方在钻床工作台上，注：较大的工件钻孔时应注意工件的固定，小工件钻孔时应用平口钳固定后再进行加工。
4.2使用时注意事项：
4.2.1将工件放至钻床工作台上，根据要求调整钻头高度。
4.2.2根据所需钻孔材料的要求调整钻床的转速。
4.2.3 在钻孔时下压手柄的力度应适当，不得用力过大，以防止钻头折断飞出伤人。
4.2.4钻孔时不可用手直接拉切屑，也不能用嘴吹清除切屑，头部不能与钻床旋转部分靠得太近，机床未停稳，不得转动变速盘变速，禁用手把握未停稳的钻头或钻夹头。
4.2.5清除铁屑要用毛刷等工具，不得用手直接清理。
工作结束后，要对机床进行日常保养，切断电源，搞好场地卫生。

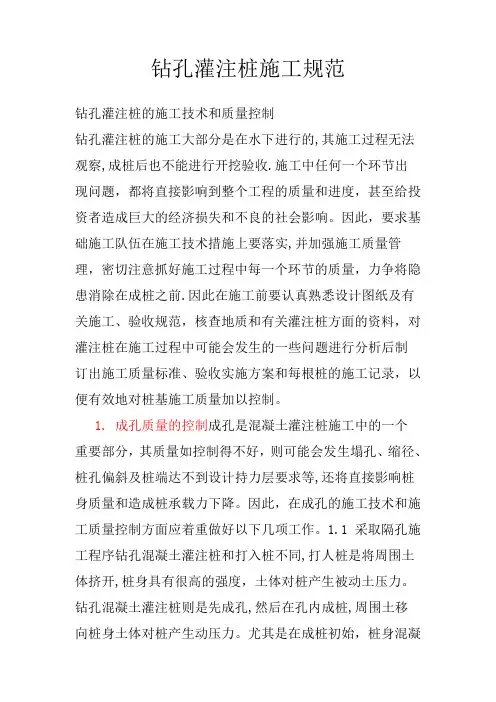

钻孔灌注桩施工规范
钻孔灌注桩施工规范钻孔灌注桩的施工技术和质量控制钻孔灌注桩的施工大部分是在水下进行的,其施工过程无法观察,成桩后也不能进行开挖验收.施工中任何一个环节出现问题，都将直接影响到整个工程的质量和进度，甚至给投资者造成巨大的经济损失和不良的社会影响。
因此，要求基础施工队伍在施工技术措施上要落实,并加强施工质量管理，密切注意抓好施工过程中每一个环节的质量，力争将隐患消除在成桩之前.因此在施工前要认真熟悉设计图纸及有关施工、验收规范，核查地质和有关灌注桩方面的资料，对灌注桩在施工过程中可能会发生的一些问题进行分析后制订出施工质量标准、验收实施方案和每根桩的施工记录，以便有效地对桩基施工质量加以控制。
1. 成孔质量的控制成孔是混凝土灌注桩施工中的一个重要部分，其质量如控制得不好，则可能会发生塌孔、缩径、桩孔偏斜及桩端达不到设计持力层要求等,还将直接影响桩身质量和造成桩承载力下降。
因此，在成孔的施工技术和施工质量控制方面应着重做好以下几项工作。
1.1 采取隔孔施工程序钻孔混凝土灌注桩和打入桩不同,打人桩是将周围土体挤开,桩身具有很高的强度，土体对桩产生被动土压力。
钻孔混凝土灌注桩则是先成孔,然后在孔内成桩,周围土移向桩身土体对桩产生动压力。
尤其是在成桩初始，桩身混凝土的强度很低，且混凝土灌注桩的成孔是依靠泥浆来平衡的，故采取较适应的桩距对防止坍孔和缩径是一项稳妥的技术措施.1。
2 确保桩身成孔垂直精度这是灌注桩顺利施工的一个重要条件，否则钢筋笼和导管将无法沉放。
为了保证成孔垂直精度满足设计要求，应采取扩大桩机支承面积使桩机稳固，经常校核钻架及钻杆的垂直度等措施，并于成孔后下放钢筋前作井径、井斜超声波测试。
1.3 确保桩位、桩顶标高和成孔深度。
在护筒定位后及时复核护筒的位置，严格控制护筒中心与桩位中心线偏差不大于50mm，并认真检查回填土是否密实,以防钻孔过程中发生漏浆的现象。
在施工过程中自然地坪的标高会发生一些变化，为准确地控制钻孔深度，在桩架就位后及时复核底梁的水平和桩具的总长度并作好记录，以便在成孔后根据钻杆在钻机上的留出长度来校验成孔达到深度。
