PVC线管技术交底大全
PVC管技术交底
3、作业条件：
（1）配合土建结构施工时，依据砖墙，加气墙弹好水平线；安装盒箱和管路。
（2）配合土建结构施工时，大模板，滑模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路，同时办理隐检。
（3）加气砼楼板、圆孔板，应配合土建调整好吊装楼板板缝时进行配管。
C、暗敷设应在土建结构施工中，将管路埋入墙体和楼板内，局部剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小于15㎜；
D、管子最小弯曲半径，管子弯曲处弯扁度应符合质量评定标准要求。
2）砖墙敷管：
A、管路连接。可采取套管粘接法或端头连接。接头处应固定牢靠。管路应随同砌砖工序同时砌筑在墙体内。
B、管进盒、箱连接：可采取粘接或端头连接。管进入盒、箱不许可内进外出，应和盒箱里口，平齐，一管一孔，不许可开长孔；
技术
负责人
交底人
接收人
技术交底记录
年
工程名称
分部工程
电气安装工程
分项工程名称：PVC塑料管暗敷设工程
交底内容
6、成品保护：
（1）剔槽打洞时，不要用力过猛，以免造成墙壁面周围破碎。洞口不易剔得过大，过宽，不要造成土建结构缺点。管路敷设完后应立即进行保护其它工种在操作时应注意不要将管子砸扁和踩坏。
（2）在砼板，加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再护孔，不许可用大锤由上面砸孔洞。
（2）阻燃型塑料管管壁应薄厚均匀，无气及管身变形等现象。
（3）开关盒，插座盒，接线盒等塑料盒，箱均应外观整齐，开孔齐全及无劈裂等现象。
（4）镀锌材料：扁铁、木螺丝、机螺丝等。
（5）辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。
2、关键机具：
PVC管预埋技术交底

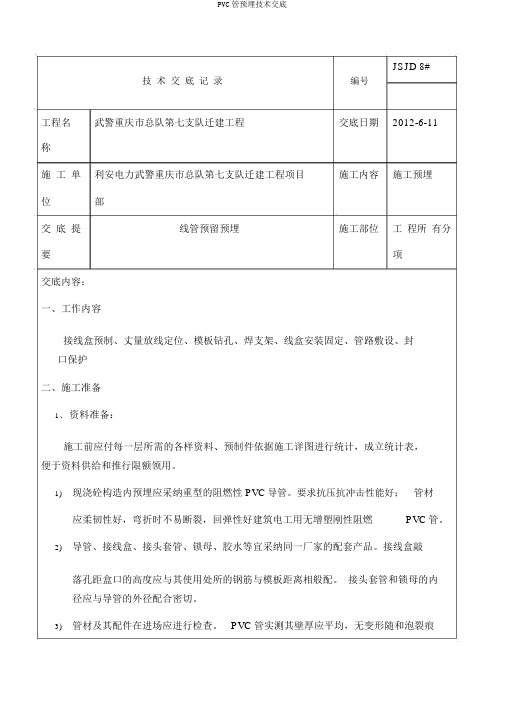

JSJD 8#技术交底记录编号工程名武警重庆市总队第七支队迁建工程交底日期2012-6-11 称施工单利安电力武警重庆市总队第七支队迁建工程项目施工内容施工预埋位部交底提线管预留预埋施工部位工程所有分要项交底内容：一、工作内容接线盒预制、丈量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1、资料准备：施工前应付每一层所需的各样资料、预制件依据施工详图进行统计，成立统计表，便于资料供给和推行限额领用。
1)现浇砼构造内预埋应采纳重型的阻燃性PVC导管。
要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。
2)导管、接线盒、接头套管、锁母、胶水等宜采纳同一厂家的配套产品。
接线盒敲落孔距盒口的高度应与其使用处所的钢筋与模板距离相般配。
接头套管和锁母的内径应与导管的外径配合密切。
3)管材及其配件在进场应进行检查。
PVC管实测其壁厚应平均，无变形随和泡裂痕等，要求有消防产品检查报告和出厂合格证，氧指数大于 27%。
接线盒应光洁平坦，开孔齐备。
管材和接线盒应有清楚的生产商名称和商标、规格型号、履行标准号。
4)其余资料：铁钉、扎丝、胶带、锯末、油漆2、机械和工具手电钻、开孔器、切割机、PVC管剪、钳子、卷尺、水平尺、线坠、毛刷3、技术准备：1)土建的构造体是水电设施和管线安装的基础，施工以前应认真查对透辟理解土建构造和建筑图的尺寸关系，若有不清楚的地方或发现问题应实时请土建解决。
2)施工以前技术人员应全盘问虑土建、水电设施各系统，绘制有各样电气接线盒正确立位尺寸的施工详图。
4、基本操作工艺：作业班组进场后，应付其进行技术交底，使其娴熟掌握PVC管的基本操作工艺。
1)PVC管的切断配管前应依据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。
无论是用哪一种方法，都应当一切究竟，禁止用手往返折断。
PVC管预埋技术交底
1)接线盒的预制开关盒、插座盒、灯位盒、过线盒，根据分歧的进管方位，可分为：直叉、曲叉、三叉、四叉，分类统计每施工段所需的数量，在预埋之前进行预制。
预制时按所需的方位敲开敲落孔，装上锁母，各锁母口分别用纸封塞，制成各种类型，供预埋时使用。
2)弯管的预制普通插座的装置高度为0.3m，对从楼板弯起至插座的弯管，也可按固定长度进行预先弯制。
3)直管段的预制灯开关盒的装置高度为1.3m，对从开关盒引上至楼板的管，可将整管按其长度切割成短管4)木箱的预制预埋配电箱洞用的木箱应提前预制，并钻好进管的洞口。
6、作业条件1)现浇混凝土结构施工时一般先浇筑墙、柱，后浇筑梁、楼板，最后砌筑砌体。
电管敷设一般先配合现浇结构预埋墙柱、楼板内的管子，砌体施工时在连接剩余的管盒。
2)配合土建预埋墙柱内的PVC电管时，应在土建墙柱钢筋绑扎后进行，土建应给出建筑标高线、墙柱模板线，并经复核无误。
3)配合土建预埋楼板内的PVC电管时，应在土建楼板底筋绑扎后面筋尚未绑扎时进行，土建应给出建筑轴线，并经复核无误。
三、工艺流程1、剪力墙预埋：接线盒、管段预制―┬→―箱盒固定→管路敷设―→封口呵护量放线定位―→―┘2、楼板预埋接线盒、管段预制―→┐丈量放线定位→钻孔―┴→线盒固定―→管路敷设―→封口呵护四、施工工艺1、放线定位开关、插座、灯位盒，必须严格按实际图纸和规范来定位。
开关插座的丈量定位分为三个方面：平面位置、高度、与墙面凹凸距离。
要按各种器具设计高度装置其接线盒。
对剪力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来丈量，同时各接线盒之间用水平管复测标高是否一致。
接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则1)门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.），如附图一。
2)如果门垛窄于37cm，则开关何在转角的另一面墙上，开关盒边距转角20cm。
PVC穿线管施工技术交底
技术交底记录2.5.1.1 管路连接应使用套箍连接（包括端接头接管）。
用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。
粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。
2.5.1.2 管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。
2.5.1.3 管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。
2.5.2 管路暗敷设：2.5.2.1 现浇混凝土墙板内管路暗敷设：管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用"管帽"预留管口，待拆模后取出"管帽"再接管。
2.5.2.2 现浇混凝土楼板管路暗敷设：根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。
跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。
引向隔断墙的管子、可使用"管帽"预留管口，拆模后取出管帽再接管。
扫管穿带线：对于现浇混凝土结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。
对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。
经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。
3 质量标准保证项目：阻燃型塑料管及其附件材质氧指数应达到27%以上的性能指标。
现浇混凝土墙内PVC管和焊接钢管敷设技术交底
一施工准备线缆地下夹层引入线路穿钢管保护；至各单元干线线缆，穿焊接钢管埋地敷设；地下夹层所有线管全采用焊接钢管，并使用配套的金属线盒；地下夹层往上照明、普通插座回路穿PVC管沿墙及底板暗敷，弱电穿焊接钢管暗敷；电箱有明装也有安装；所有材料，在进场后验收合格后方可使用；钢管须做内防腐处理（一）混凝土墙内PVC管施工准备1作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。
2材料要求PVC管的材质必须合格，设计有待殊要求时必须符合设计要求。
进场材料必须有产品合格证,以及有效的氧指数检测报告。
外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷。
用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致。
各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。
3主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
（二）混凝土墙内焊接钢管施工准备1作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。
2材料要求钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。
外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。
3主要机具铅笔、钢卷尺、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、工具袋、电工常用工具等。
二质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三工艺流程（一）混凝土墙内PVC管路施工主要工艺流程测量定位→预制加工→箱盒固定→敷设管路→管路连接→切断→弯曲（二）混凝土墙内焊接钢管施工主要工艺流程测量定位→预制加工→箱盒固定→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐四操作工艺（一）混凝土墙内PVC管操作工艺1顶留箱盒位置根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm,上下各大150～200mm。
PVC管技术交底
5、施焊前要办理动火审批，并做好灭火措施。
八、环境保护措施：
1、现场产生的垃圾及时清理，做到工完场清；
2、产生的施工垃圾要分类堆放，并保持区域内整洁卫生；
3、现场材料分类码放整齐，并做好材料标识；
九、质量标准：
保证项目：配管的品种、规格、质量及配管的连接方法、使用场所必须符合设计要求和施工规范规定。检查方法：全数检查，检查隐蔽验收记录。
3、弹线定位
（1）、据设计图要求，在砖墙、木模板混凝土墙等处，确定盒、箱位置并标出尺寸。
（2）、根据设计灯位要求，在现浇混凝土板进行测量后，标注出灯头准确位置尺寸。
（3）、各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙、泡沫混凝土墙等，需要稳埋开关盒的
位置，进行测量确定开关盒准确位置尺寸。
技术负责人
工艺流程
熟悉图纸及施工现场→弹线定位→加工弯管→固定盒箱→暗敷管路→扫管穿引线
1、熟悉图纸ቤተ መጻሕፍቲ ባይዱ
通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及结构施工图。
按图纸规范及实际需要，经综合考虑，确定接线盒、灯头盒的正确位置，及管路的敷设部位及走向。
2、选管
按要求采用优质重型PVC管，管内外表面应光滑，壁厚均匀符合标准，管径按图纸设计及管内穿线截面、根数选择。管内所穿导线面积，不应超过管内径截面积的40%。
⑵砖墙稳埋盒、箱：
①预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留进出入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，准备最后一管一孔的进入盒箱稳埋完毕。
②剔洞稳埋盒、箱在接短管：按弹处的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照的管路的走向敲掉盒子的敲落孔，在用高强度等级水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆固定后，在接短管入盒、箱。
室内PVC给水管安装技术交底
室内PVC给水管安装技术交底1. 介绍本文档旨在提供关于室内PVC给水管安装技术的详细信息和操作指南。
室内PVC给水管是一种常用的管道材料，采用合适的安装方法能够确保管道系统的正常运行。
2. 安装准备在安装室内PVC给水管之前，需要进行以下准备工作：- 确定管道布局和路径，包括水源、出水口和支管。
- 准备所需的PVC给水管、接头和辅助材料。
- 确保施工现场清洁，并做好安全措施。
3. 安装步骤以下是室内PVC给水管的安装步骤：1. 切割管道：根据需要的长度，使用合适的工具将PVC给水管切割成所需尺寸。
确保切割平直，无毛刺。
2. 清洁管道：使用合适的洗涤剂或清洁剂清洁管道内壁。
确保管道内部干净，无杂质。
3. 连接接头：根据需要，在管道上应用适当的接头，确保接头与管道的配合良好。
根据接头的类型和规格，使用适当的胶水或嵌入式密封圈，将接头安装到管道上。
4. 固定管道：使用管道固定夹或支架将管道固定在适当的位置。
确保管道在安装过程中保持水平和垂直。
5. 连接支管和出水口：根据需要，使用合适的配件将支管和出水口连接到主管道上。
确保连接紧固并且无泄漏。
6. 进行压力测试：在安装完成后，进行必要的压力测试，确保管道系统能够正常工作并且无泄漏。
7. 完善安装：在确保所有安装步骤都完成后，对安装区域进行清理，确保无杂物和垃圾残留。
4. 安全注意事项在进行室内PVC给水管的安装过程中，有一些安全注意事项需要注意：- 使用合适的工具和装备，确保个人安全。
- 遵守施工现场的安全规定，并采取适当的防护措施。
- 在可能的情况下，将施工现场和管道系统与其他设备或电力系统隔离，以避免任何危险。
以上是关于室内PVC给水管安装技术的交底内容，请按照以上步骤进行安装，并确保安全和质量。
如有任何问题或需要进一步的指导，请随时与我们联系。
PVC管暗敷技术交底
1、剔槽打洞时，应预先划好线，避免用力过猛剔槽，造成洞口过大影响土建。
2、管路敷设完后注意保护，防止移位，砸扁等现象。
技术
负责人
交底人
接用粘接剂。
二、作业条件
配合土建施工时根据电气设计图纸要求在土建墙上弹出水平线安装管路
三、操纵工艺
弹线定位→加工弯管→稳盒箱→暗敷管路→扫管穿带线
1、弹线定位：根据设计图要求在墙上需要稳埋开关盒的位置进行测量确定开关盒准确位置尺寸，在加气块上切槽。
2、加工弯管：采用冷煨法，管径在25㎜及其以下。管径使用剪管器，用膝盖煨弯。将弯管弹簧插入pvc管内需要煨弯的地方，两手抓紧管子两头，顶在膝盖上用手扳逐步煨出所需要的弯度，然后抽出弯簧
技1-5
技术交底记录
年月日
工程名称
郑州市商业高级技工学校-图书馆
分部工程
安装工程
分项工程名称：PVC管暗敷
交底内容：
一、施工准备：
1、PVC管应有检验检定报告单和产品出厂合格证。
2、管里外应光滑、凸陷、针孔、气泡，内外径尺寸符合国家统一标准，管壁厚度均匀一致。
3、管附件必须使用配套的料制品。
4、开关盒、接线盒均应外观整齐，开孔齐全，无劈裂损坏现象。
3、稳埋盒箱：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工。在约300㎜处预留出进出入盒箱的管子长度，将管子甩在盒箱预留孔外，管端头堆好。等待最后一管一孔的进入盒箱，稳埋完毕。
4、管路连接：管路连接使用套箍用料粘接剂粘接，管路垂直或水平敷设时，每隔1m距离留有一个固定点。在弯曲部位应以圆弧中心点为始点距两端300mm—500mm处各加一个固定点。墙砌体应在加气块加工出管槽将管安放在管槽中。
pvc电线导管敷设技术交底记录(word文档良心出品)
、主要机具：铅笔、钢卷尺、手锤、钢锯、锯条、弯管弹簧、剪管器、电工常用工具等。
2、钢管施工准备
、钢管的材质必须合格，有出厂合格证。外观检查钢管壁厚均匀、焊缝均匀，无严重锈蚀、无劈裂、毛刺砂眼、棱刺和凹扁缺陷。
14、焊接钢管的管路与管路的连接：暗敷设的管路采用套管焊接的方法连接，为了咬肉等质量问题。
15、焊接钢管的管路与箱盒的连接：本项工作应在土建对50线进行核查后，配合箱盒的安装同步进行。首先测定好箱盒位置，根据其位置截取适当长度的短管，短管的一端应提前套好丝扣，丝扣的长度在15mm左右，按照管路与管路的连接方法，把短管的另一端与原来管路连接，注意进箱的钢管如果有多根时应排列整齐，两管之间的距离应大于所用锁母边沿宽度的两倍，保证锁母的安装，管路连接后上好锁母，以供安装配电箱或接线盒时使用。
、主要机具：铅笔、钢卷尺、手锤、钢锯、锯条、扁锉、手动弯管器、液压弯管器、套丝机、套丝扳、电工常用工具等。
二、操作工艺
1、PVC管工艺流程：
预留箱、盒位置→固定灯头盒→敷设管路→管路连接、切管和弯曲。
焊接钢管工艺流程：预留箱、盒位置→固定接线盒→敷设管路→管路连接跨接地线。
2、为了保证箱、盒安装位置的准确，在砌体内配管时要根据图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可要求左右各大50~100mm，上下各大150~200mm。
5、对于从楼地面向上层引出的管路，必须保证在上层墙体位置线内引出，可以参照土建梁或墙体
交底人
接受交底人
交底日期
技术交底记录
工程名称
同心清水壹号小区项目#住宅楼
线管穿线安全技术交底模板
一、交底目的为确保线管穿线施工过程中的安全，预防事故发生，提高施工质量，特进行线管穿线安全技术交底。
二、交底内容1. 施工前的准备工作（1）施工人员必须经过专业培训，熟悉相关施工规范和安全操作规程。
（2）施工前，对施工现场进行全面检查，确保现场安全，无安全隐患。
（3）施工前，对施工工具、材料进行验收，确保其质量符合要求。
2. 线管穿线施工要求（1）线管材料：选用符合国家标准的PVC线管或金属线管，严禁使用劣质线管。
（2）线管敷设：线管敷设应遵循以下原则：a. 线管应顺直敷设，不得扭曲、压扁或折断。
b. 线管弯曲半径不得小于管径的6倍。
c. 线管固定间距应满足规范要求，固定点间距一般为500～800mm。
d. 线管穿越墙体、楼板时，应设置穿线盒，线管在穿线盒内应预留适当长度。
e. 线管穿越孔洞时，应采用专用穿线管，不得直接穿越。
（3）穿线要求：a. 穿线前，应检查线管内是否有杂物、积水等，清理干净。
b. 穿线时，应选用与线管规格相匹配的穿线工具，不得强行穿线。
c. 同一回路电线应穿同一根线管，不得将不同回路电线穿在同一根线管内。
d. 穿线过程中，应避免线管弯曲过大，以免影响电线绝缘性能。
e. 穿线完成后，应检查线管内电线是否顺畅，无扭结现象。
3. 线管连接与固定（1）线管连接：线管连接应采用专用接头，确保连接牢固。
（2）线管固定：线管固定应采用线管卡或膨胀螺栓等固定方式，确保线管固定牢固。
4. 施工过程中的安全注意事项（1）施工人员应佩戴安全帽、安全带等防护用品。
（2）施工过程中，应保持现场整洁，不得乱堆乱放材料、工具。
（3）施工人员应遵守操作规程，不得违章作业。
（4）施工过程中，如发现异常情况，应立即停止施工，报告相关负责人。
三、交底要求1. 施工人员应认真听取安全技术交底，了解施工过程中的安全注意事项。
2. 施工过程中，施工人员应严格执行安全技术交底内容，确保施工安全。
3. 施工完成后，对施工质量进行自检，确保工程质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1.4阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏
2.2主要机具：
2.2.1铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
2施工准备
2.1材料要求：
2.1.1凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。
2.1.2阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；外径尺寸应符合国家统一标准，管壁厚度应均匀一致。
3.4稳埋盒、箱：
3.4.1盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规规定。
3.4.2砖墙稳埋盒、箱：
3.4.2.1预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕。
技术交底记录
鲁DQ-004□□□
工程名称
鲁能领秀城东三区项目G3-2地块3#楼
施工单位
高阳建设
分项工程名称
电线、电缆导管敷设
交底日期
2014年10月15日
交底容：
硬质阻燃型塑料管（PVC）暗敷设
1围
本工艺标准适用于一般民用建筑的照明系统，在混凝土结构及砖混结构暗配管敷设工程（不得在高温场所及顶棚敷设）。
3.3.2冷煨法：
管径在25mm及其以下可以用冷煨法。
3.3.2.1断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。
3.3.2.2用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。
3.3.2.3使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度，见3-1图3-l所示。
3.3.3热煨法：
用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。
a现浇混凝土楼板等，需要安装吊扇、花灯或吊装灯具超过3kg时，应预埋吊钩或螺栓，其吊挂力矩应保证承载要求和安全。
b隔墙稳埋开关盒、插座盒。如在砖墙泡沫混凝土墙等，剔槽前应在槽两边先弹线，槽的宽度及深度均应比管外径大，开槽宽度与深度以大于1.5倍管外径为宜。砖墙可用錾子沿槽边进行剔槽；泡沫混凝土墙可用刀锯锯成槽的两边后，再剔成槽。剔槽后应先稳埋盒，再接管，管路每隔1m左右用镀锌铁丝固定好管路，最后抹灰并抹平齐。
2.3.2配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。
3操作工艺
3.1工艺流程：
弹线定位
→
加工管弯
→
稳注盒箱
→
暗敷管路
→
扫管穿带线
3.2弹线定位
3.2.1根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
省建设工程质量监督总站监制
技术交底记录
鲁DQ-004□□□
工程名称
鲁能领秀城东三区项目G3-2地块3#楼
施工单位
高阳建设
分项工程名称
电线、电缆导管敷设
交底日期
2014年10月15日
交底容：
3.2.2根据设计图灯位要求，在现浇混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。
3.4.2.2剔洞稳埋盒、箱，再接短管：
按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。
3.4.2.3顶板稳埋灯头盒：
3.5.1.2管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。
3.5.1.3管进盒、箱，一管一孔，先接端接头然后用锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。
3.2.3各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
3.3加工管弯：
预制管弯可采用冷煨法和热煨法。
3.3.1阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15℃。
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
省建设工程质量监督总站监制
技术交底记录
鲁DQ-004□□□
工程名称
鲁能领秀城东三区项目G3-2地块3#楼
施工单位
高阳建设
分项工程名称
电线、电缆导管敷设
交底日期
2014年10月15日
交底容：
3.5暗敷管路：
3.5.1管路连接：
3.5.1.1管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min不移位，粘性保持时间长，并具有防水性。
2.2.2手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。
2.2.3弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。
2.2.4电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。
2.3作业条件：
2.3.1配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。
3.5.2管路暗敷设：
3.5.2.1现浇混凝土墙板管路暗敷设：
