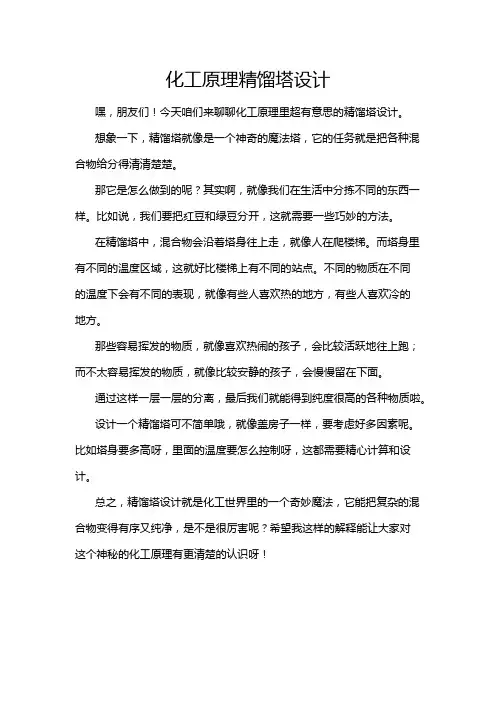

嘿，朋友们！今天咱们来聊聊化工原理里超有意思的精馏塔设计。
想象一下，精馏塔就像是一个神奇的魔法塔，它的任务就是把各种混合物给分得清清楚楚。
那它是怎么做到的呢？其实啊，就像我们在生活中分拣不同的东西一样。
比如说，我们要把红豆和绿豆分开，这就需要一些巧妙的方法。
在精馏塔中，混合物会沿着塔身往上走，就像人在爬楼梯。
而塔身里有不同的温度区域，这就好比楼梯上有不同的站点。
不同的物质在不同
的温度下会有不同的表现，就像有些人喜欢热的地方，有些人喜欢冷的
地方。
那些容易挥发的物质，就像喜欢热闹的孩子，会比较活跃地往上跑；而不太容易挥发的物质，就像比较安静的孩子，会慢慢留在下面。
通过这样一层一层的分离，最后我们就能得到纯度很高的各种物质啦。
设计一个精馏塔可不简单哦，就像盖房子一样，要考虑好多因素呢。
比如塔身要多高呀，里面的温度要怎么控制呀，这都需要精心计算和设计。
总之，精馏塔设计就是化工世界里的一个奇妙魔法，它能把复杂的混合物变得有序又纯净，是不是很厉害呢？希望我这样的解释能让大家对
这个神秘的化工原理有更清楚的认识呀！。
精馏塔的设计
第一章生产工艺流程的确定本设计的任务为分离正庚烷和正辛烷混合物的精馏塔设计。
对于此二元混合物的分离，采用常压下的连续精馏操作装置。
本设计采用饱和蒸汽进料，将原料以饱和蒸汽状态送人精馏塔内。
塔顶上升蒸汽采用全凝器冷凝，冷凝液体在泡点下一部分经回流装置回流至塔内，其余的部分经产品冷凝冷却器冷凝冷却后送人储罐。
塔釜采用间接蒸汽加热，塔底产品经冷却后送至储罐。
该物系属于易分离物系，最小回流比较小，操作回流比为最小回流比的2倍。
本设计带控制点的生产工艺流程图见附图-1。
第二章精馏塔2.1 精馏塔的物料衡算通过查阅资料知，一个大气压下，正庚烷的沸点为98.4℃，正辛烷的沸点125.6℃，所以混合液中，正庚烷是易挥发成分。
2.1.1已知条件:混合液的流量：F=12t/h正庚烷的含量：x F=0.42正庚烷的回收率：φ=0.98釜残夜中正庚烷的含量：x w =0.032.1.2物料衡算过程：混合液的平均相对分子质量：M F=0.42*100+0.58*114=108.12Kg/kmol混合液的流量：F=12*1000/108.12=110.99Kmol/h总物料衡算：110.99=D+W110.99*0.42=D* x D +W* x w0.98=D* x D /F*x F计算结果：D=79.77 W=31.22 x D=0.5732.2 塔板数的确定2.2.1塔板理论数N T的求取正庚烷—正辛烷属于理想物系，采用图解法求理论板层数。
（1）由资料查得正庚烷—正辛烷在101.3KPa的气液平衡数据如下:温度（℃）：98.4 105 110 115 120 125.6X: 1.0 0.656 0.487 0.311 0.157 0.0y: 1.0 0.810 0.673 0.491 0.280 0.0绘出x-y图，见附图2。
（2）求最小回流比及操作回流比采用作图法求最小回流比。
在附图2中对角线上，自点e（0.42,0.42）作垂线ef即为进料线，该线与平衡线的交点坐标y q = 0.42 x q=0.26最小回流比为R min= (x D- y q )/ (y q - x q)=(0.573-0.42) / ( 0.42-0.26) = 0.96取操作回流比为R=2 R min=2*0.96=1.92（3）求精馏塔的气液负荷线L=RD=1.96*79.77=156.35V=(R+1)D=(1+1.96)*79.77=232.93L=L=156.35V=V-F=232.93-110.99=122.0(4) 求操作线方程精馏段操作线方程为y=L x /V + D x D /V =0.658x+0.196提馏段操作线方程为y=L x /V -W x W /V =1.282x-0.008(5)图解法取理论板层数采用图解法取理论板层数，如附图2所示。
精馏塔毕业设计论文.
第一章概论1.1塔设备在化工生产中的作用和地位塔设备是化工、石油化工和炼油等生产中最重要的的设备之一。
它可使气（或汽）液或液液两相之间进行紧密接触，达到相际传质及传热的目的。
可在塔设备中完成的常见的单元操作有：精馏、吸收、解吸和萃取等。
此外，工业气体的冷却与回收、气体的湿法净制和干燥，以及兼有气液两相传质和传热的增湿、减湿等。
在化工厂、石油化工厂、炼油厂等中，塔设备的性能对于整个装置的产品产量、质量、生产能力和消耗定额，以及三废处理和环境保护等各个方面，都有重大的影响。
据有关资料报道，塔设备的投资费用占整个工艺设备投资费用的较大比例；它所耗用的钢材重量在各类工艺设备中也属较多。
因此，塔设备的设计和研究，受到化工、炼油等行业的极大重视。
1.2塔设备的分类及一般构造塔设备经过长期发展，形成了型式繁多的结构，以满足各方面的特殊需要。
为了便于研究和比较，人们从不同的角度对塔设备进行分类。
例如：按操作压力分为加压塔、常压塔和减压塔；按单元操作分为精馏塔、吸收塔、解吸塔、萃取塔、反应塔和干燥塔；按形成相际接触界面的方式分为具有固定相界面的塔和流动过程中形成相界面的塔；也有按塔釜型式分类的。
但是长期以来，最常用的分类是按塔的内件结构分为板式塔和填料塔两大类，还有几种装有机械运动构件的塔。
在板式塔中，塔内装有一定数量的塔盘，气体以鼓泡或喷射的形式穿过塔盘上的液层使两相密切接触，进行传质。
两相的组分浓度沿塔高呈阶梯式变化。
在填料塔中，塔内装填一定段数和一定高度的填料层，液体沿填料表面呈膜状向下流动，作为连续相的气体自下而上流动，与液体逆流传质。
两相的组分浓度沿塔高呈连续变化。
人们又按板式塔的塔盘结构和填料塔所用的填料，细分为多种塔型。
装有机械运动构件的塔，也就是有补充能量的塔，常被用来进行萃取操作，液有用于吸收、除尘等操作的，其中以脉动塔和转盘塔用得较多。
塔设备的构件，除了种类繁多的各种内件外，其余构件则是大致相同的。
空分精馏塔设计及运转
PPU COMPRESSOR
MAI N EXCHANGER
Photo Gallery
N2
HP COLUMN
Good vapour-liquid contact but relatively high pressure drop.
Trayed Columns 板式塔
蒸气穿过流经筛盘的液体，从而产生泡沫。 蒸气和液体能够进行有效的接触，但是压降相对较高。
Photo Gallery
Types of Sieve Trays 筛板的种类
Example: remove heat to condense 50% of air at 1 bar
例：对热量进行清除从而在 1 bar 的压 力条件下对 50% 的空气进行冷凝
Vapor 蒸气 79% N2 氮气
Q
Photo Gallery
蒸气 90% N2 氮气
Liquid 液体 68% N2 氮气
RL
Air Distillation - HP Column 空气蒸馏 － 高压塔
处于露点条件下或者接近露点条 件的空气进入高压塔；在高压塔 中，空气被分离成氮气和富含氧 气的液体。
空气分离器（ASU）中的级数从
20～50 级不等。
空气
超高纯度氮气发生器中的级数从 75～100 级不等。
Partial vaporisation of a liquid yields a vapour richer in the more volatile component.
分离乙醇水的精馏塔设计
分离乙醇水的精馏塔设计简介在化学工业中，乙醇是一种常见的有机溶剂，广泛应用于药品、肥料和燃料等领域。
然而，乙醇在自然界中通常以水溶液的形式存在。
因此，在乙醇的生产过程中，需要对乙醇水溶液进行分离，以获得高纯度的乙醇。
精馏是一种常用的分离技术，通过利用混合液中组分的不同沸点，将其分离出来。
本文将介绍一种用于分离乙醇水的精馏塔设计方案。
原理精馏塔是精馏过程中的关键设备，它通过将混合液引入塔内，在塔内的驱动下，乙醇和水分别以不同的沸点汽化，然后经过凝结再回流到塔中，最终分离乙醇和水两种组分。
精馏塔的设计考虑了以下几个方面：1.塔内结构：塔内通常设有塔板或填料来增加表面积，从而增加传热和传质效率。
常见的填料包括泡沫塞、环形填料等。
2.塔底结构：塔底设有汽液分离器，用于将汽相和液相分离，并通过不同的出口引出。
3.冷凝器：冷凝器用于冷却出塔顶的汽相，并将其转化为液相，以便于回流到塔内。
4.塔顶结构：塔顶设有乙醇和水的分出口，分别将高纯度的乙醇和水引出。
设计方案在分离乙醇水的精馏塔设计中，应考虑以下几个关键因素：1. 乙醇和水的沸点差异乙醇和水的沸点差异较小，约为7-9℃。
因此，在设计中应选择合适的操作条件，使得乙醇和水能够有效分离。
一种常见的方式是增加塔板或填料层数，以增加传热和传质效率，从而提高分离效果。
2. 塔板或填料的选择塔板和填料是精馏塔中常用的结构。
塔板通常采用筛板或穿孔板，其目的是将混合液均匀分布到塔板上，并提供足够的接触面积。
而填料则是通过增加表面积来增加传质效率，常用的填料包括泡沫塞、环形填料等。
在乙醇水分离的精馏过程中，应选择适合的塔板或填料，以提高分离效率。
3. 回流比的选择回流比是指回流到精馏塔的液相与塔顶产品的比例。
回流比的选择直接影响到塔的分离效果。
一般来说，较高的回流比能够提高精馏塔的分离效率，但同时也增加了能耗。
因此，需要根据实际情况选择合适的回流比。
结论乙醇水的精馏塔设计是分离乙醇的重要工艺步骤。
精馏塔设计
最小回流比Rmin
随着回流比R的减小，则精馏过 程的能耗下降，塔径D也回随之 减小。但因R减小，使操作线交 点向平衡移动，导致过程传质推 动力减小，使得完成相同的分离 要求所需理论板数N随之增加， 使塔增高。 当回流比继续减小，使两操作线 交点落在平衡曲线上，如图中E 点所示。此时完成规定分离要求 所需理论板数为∞。此工况下的 回流比为该设计条件下的最小回 流比Rmin。
当回流比增大时精馏段操作线斜率R/(R+1)增大，则精馏段操作线远离平
衡线。使得精馏塔内各板传质推动力
及
增大，使各板分离能力
提高。 （绿线）
为此，完成相同分离要求，所需理论板数将会减少，由13块减为10块理论 板。然而由于R的增加导致塔内气、液两相流量增加，从而引起再沸器热 流提高。从而使精馏
V=(R+1)D
进料线方程
在进料板上，同时满足精馏段和提馏段的物料衡算，故两操作 线的交点落在进料板上。当q为定值，改变塔操作为回流比时， 两操作线交点轨迹即q线。联立两操作线方程式 和 解得交点q 的坐标为
x 联立以上两式消去 D 得q线方程
xf
当塔顶蒸气全部被冷凝时，则
有：
由于冷凝器全凝，无分离能力， 不计为理论板，则以塔顶计第 一块理论板。因 由工艺所 规定，故 为已知。
成
时结束。此时梯级数N
（含再沸器）为所求的理论塔板数N，
跨过两操作线交点的板为最佳进料
板
。
进料位置的选择 在适宜位置进料，完成规定分离要求所需塔板数会减少。对给定理论板时，
精馏塔的设计与选型
精馏塔的设计及选型目录精馏塔的设计及选型 (1)目录 (1)1设计概述 01.1工艺条件 01.2设计方案的确定 02塔体设计计算 (1)2.1有关物性数据 (1)2.2物料衡算 (3)2.3塔板数的确定 (4)2.4精馏塔的工艺条件及相关物性数据 (8)2.5塔体工艺尺寸的设计计算 (11)2.6塔板工艺尺寸的设计计算 (14)2.7塔板流体力学验算 (18)2.8负荷性能图 (21)2.9精馏塔接管尺寸计算 (27)3精馏塔辅助设备的设计和选型 (31)3.1原料预热器的设计 (31)3.2回流冷凝器的设计和选型 (34)3.3釜塔再沸器的设计和选型 (37)3.4泵的选择 (40)3.5筒体与封头 (40)1设计概述1.1工艺条件（1）生产能力：2836.1kg/d（料液）（2）工作日：250天，每天4小时连续运行（3）原料组成：35.12%丙酮,64.52%水,杂质0.35%，由于杂质含量较小且不会和丙酮一起蒸馏出去，所以可以忽略。
所以此母液可以视为仅含丙酮和水两种成分，其质量组成为：35.12%丙酮，水64.88%（下同）（4）产品组成：馏出液99%丙酮溶液，回收率为90%，由此可知塔釜残液中丙酮含量不得高于5.16%即每天生产99%的丙酮905.54kg。
（5）进料温度：泡点（6）加热方式：间接蒸汽加热（7）塔顶压力：常压（8）进料热状态：泡点（9）回流比：自选（10）加热蒸气压力：0.5MPa（表压）（11）单板压降≤0.7kPa1.2设计方案的确定（1）、精馏方式及流程：在本设计中所涉及的浓度围，丙酮和水的挥发度相差比较大，容易分离，且丙酮和水在操作条件下均为非热敏性物质，因此选用常压精馏，并采取连续精馏方式。
母液经过换热器由塔底采出液预热到泡点，在连续进入精馏塔，塔顶蒸汽经过塔顶冷凝器冷凝后，大部分连续采出，采出部分经冷却器后进入储罐备用，少部分进行回流；塔底液一部分经过塔釜再沸器气化后回到塔底，一部分连续采出，采出部分可用于给原料液预热。
空分精馏塔工作原理
空分精馏塔工作原理
空分精馏塔工作原理是一种通过蒸馏过程将混合物中的不同成分分离的方法。
该方法基于混合物中不同组分的沸点差异，利用升温和降温的方式使成分逐步分离。
空分精馏塔由多个层次的托盘和塔壳组成。
混合物首先进入塔底，然后从底部加热。
当混合物在加热的过程中达到某个组分的沸点时，该组分会蒸发，并随着蒸汽进入塔体上部。
塔体上部设置冷凝器，用来冷却蒸汽和将其转化为液体。
由于不同组分的沸点差异，冷凝器能够将蒸汽中的特定组分冷凝成液体，在塔体上部的液体收集器中收集。
随着过程的进行，不同组分逐渐分离并收集在不同的托盘上。
较重的组分会逐渐下降，而较轻的组分则会向上升至更高的托盘。
这是因为在塔体的整个高度上存在温度梯度，不同组分在不同温度下会产生不同的汽化和冷凝速率，从而导致分离。
在塔体底部，未蒸发的残余液体会被收集并排出系统。
最终，通过连续的蒸发和冷凝过程，混合物中的不同成分可以被有效地分离和纯化。
空分精馏塔工作原理的关键是利用了不同组分的沸点差异，并通过适当的温度和压力条件下的蒸发和冷凝过程将其分离。
这种方法在石油化工、化学工艺和空气分离等领域广泛应用，为各种物质的提纯和分离提供了一种有效的手段。
空分精馏塔工作原理
空分精馏塔工作原理空分精馏塔工作原理1. 空分精馏塔的定义空分精馏塔是一种在化工工艺中常用的设备，主要用于将混合气体中的组分进行分离和纯化的过程。
它常被应用于制氧、分离空气中的氮气和氧气等工业过程中。
2. 塔内分离原理在空分精馏塔内，利用物质的汽化、凝结等特性，将混合气体中的组分分离开来。
这是基于组分之间的分子量差异、沸点差异或吸附特性等原理实现的。
组分分子量差异分离空分精馏塔中，通过调节塔内的温度和压力，使得分子量较小的组分较易汽化，而分子量较大的组分相对较难汽化。
然后，将汽化的组分在塔内上升时进行分离，在不同的高度采集所需的组分。
组分沸点差异分离根据物质的沸点差异，分别设置塔内的高温区和低温区，使得容易沸点较低的组分在高温区汽化，随后在低温区凝结，实现组分的分离和收集。
吸附特性分离某些气体在特定的吸附材料上具有吸附特性，利用该特性可以实现对混合气体中的组分进行吸附分离。
通过在塔内设置特定的吸附剂，使得各个组分在吸附剂上的停留时间不同，从而实现组分的分离。
3. 空分精馏塔的工作过程空分精馏塔的工作过程通常分为精馏部分和回流部分两个阶段。
精馏部分的工作在塔的上部，混合气体进入塔内，由进料口进入精馏部分。
在精馏部分中，混合气体通过塔底的加热器加热，产生汽化，然后向上升。
在上升过程中，混合气体会与塔内冷凝器中来自下部的回流液相接触，发生传质和传热，从而实现部分组分的分离。
回流部分的工作在塔的底部，从冷凝器中回流的液体经过精馏部分后，会产生多个液相平衡。
其中，塔底部的位于温度较高区域的液相称为中间回流液，而塔的顶部位于温度较低区域的液相称为顶回流液。
这两个回流液通过相应的管道返回塔内，以保持塔的稳定运行并提高分离效率。
4. 空分精馏塔的应用空分精馏塔广泛应用于各个化工行业，例如制氧设备中的主要设备就是空分精馏塔。
此外，在液化空气、天然气液化、烟煤制气等工艺中，也离不开空分精馏塔的应用。
5. 空分精馏塔的优缺点优点•空分精馏塔可以实现组分的高效分离和纯化。
精馏塔毕业设计论文讲解
第一章概论1.1 塔设备在化工生产中的作用和地位塔设备是化工、石油化工和炼油等生产中最重要的的设备之一。
它可使气（或汽）液或液液两相之间进行紧密接触，达到相际传质及传热的目的。
可在塔设备中完成的常见的单元操作有：精馏、吸收、解吸和萃取等。
此外，工业气体的冷却与回收、气体的湿法净制和干燥，以及兼有气液两相传质和传热的增湿、减湿等。
在化工厂、石油化工厂、炼油厂等中，塔设备的性能对于整个装置的产品产量、质量、生产能力和消耗定额，以及三废处理和环境保护等各个方面，都有重大的影响。
据有关资料报道，塔设备的投资费用占整个工艺设备投资费用的较大比例；它所耗用的钢材重量在各类工艺设备中也属较多。
因此，塔设备的设计和研究，受到化工、炼油等行业的极大重视。
1.2 塔设备的分类及一般构造塔设备经过长期发展，形成了型式繁多的结构，以满足各方面的特殊需要。
为了便于研究和比较，人们从不同的角度对塔设备进行分类。
例如：按操作压力分为加压塔、常压塔和减压塔；按单元操作分为精馏塔、吸收塔、解吸塔、萃取塔、反应塔和干燥塔；按形成相际接触界面的方式分为具有固定相界面的塔和流动过程中形成相界面的塔；也有按塔釜型式分类的。
但是长期以来，最常用的分类是按塔的内件结构分为板式塔和填料塔两大类，还有几种装有机械运动构件的塔。
在板式塔中，塔内装有一定数量的塔盘，气体以鼓泡或喷射的形式穿过塔盘上的液层使两相密切接触，进行传质。
两相的组分浓度沿塔高呈阶梯式变化。
在填料塔中，塔内装填一定段数和一定高度的填料层，液体沿填料表面呈膜状向下流动，作为连续相的气体自下而上流动，与液体逆流传质。
两相的组分浓度沿塔高呈连续变化。
人们又按板式塔的塔盘结构和填料塔所用的填料，细分为多种塔型。
装有机械运动构件的塔，也就是有补充能量的塔，常被用来进行萃取操作，液有用于吸收、除尘等操作的，其中以脉动塔和转盘塔用得较多。
塔设备的构件，除了种类繁多的各种内件外，其余构件则是大致相同的。
