机械CADCAM形成性考核(1)

机械CAD/CAM形成性考核（1）
一、简答题
1．什么是CAD，什么是CAM，什么是CAD/CAM？
CAD：是设计人员以计算机为工具，对产品和工程进行设计、绘图、分析和编写技术文档等设计活动的总称。

CAM：CAM的狭义概念指的是从产品设计到加工制造之间的一切生产准备活动，它包括CAPP、NC编程、工时定额的计算、生产计划的制订、工厂管理的编制、资源需求计划的制订等。

CAD/CAM：CAD/CAM技术是设计人员和组织产品制造的工艺技术人员在计算机系统的辅助之下，根据产品的设计和制造程序进行设计和制造的一项新技术，是传统技术与计算机技术的结合。

2．简述CAD/CAM技术开始形成的技术条件。

答: 1946年第一台电子计算机问世。

1952年第一台三坐标数控机床问世（伴随着自动编程系统APT的产生）。

1959年研制出世界第一台滚筒式绘图机，从而开创了计算机辅助绘图仪代替人工绘图的历史。

1963年《人机对话图形通信系统》论文为CAD技术提供了理论基础。

由此可见，计算机、自动绘图机、光笔、图形显示器、以及图形数据处理方法的深入研究，促进了CAD/CAM技术的形成
3．20世纪90年代开始CAD/CAM的发展方向是什么？
答: 20世纪90年代开始朝着标准化、集成化、智能化方向发展。

4．CAD/CAM技术在机械行业有哪些应用？
5．简述产品的传统生产过程，与传统方法相比CAD/CAM过程有何特点？
答: 传统生产过程为：方案论证总体设计技术设计详细设计试生产性能试验和修改定型传统设计和制造方法不仅工作量大，研发周期长，而且不易获得设计的一次成功，试验费用大。

CAD/CAM过程特点：①在计算机辅助设计过程中，需求分析、可行性分析、方案论证、总体构思、分析计算等都可以由计算机完成。

②由于采用CAD/CAM技术，在产品设计过程中可以应用仿真技术对产品的性能进行模拟，发现问题在设计过程中就可以修改。

这样不仅可以节省时间和经费，而且可以获得产品的最佳性能和设计的一次成功。

一、简答题
1．简述数据、数据结构、数据类型的概念。

数据：是描述客观事物的数字、字符及所有能输入到计算机中并可被计算机接受和处理的各种符号的集合。

如“ABC”、”名称”、“123”等。

数据结构：分数据的逻辑结构和物理结构，二者的差异在于数据的逻辑结构描述数据之间的关系，而数据存储在介质上就形成数据的物理结构。

数据类型：是程序设计语言确定变量所具有的种类。

不同的数据类型确定了数据元素在计算机中所占有位串的大小，也决定了可表示的数值范围。

2．何为线性表？何为树和二叉树？
答: 线性表：是n(n＞0)个数据元素的有限序列
树：是一类非线性数据结构，元素之间存在明显的层次关系，一个结点可以有多棵子树，子树之间没有次序关系。

二叉树：每个结点至多有2棵子树，分左子树和右子树，二叉树可以为空树。

3．数据库系统的原理是什么？
数据库系统包括：
②据库：存储、关联数据的集合
②数据库管理系统：提供对数据的定义、建立、检索、修改等操作，以及对数据的安全性、完整性、保密性的统一控制，是应用程序和数据库之间的接口。

4．数据模型的分类有哪些？
5．FoxPro的基本命令是什么？
答:FoxPro基本操作命令有系统启动与退出命令、数据库文件建立命令两大类。

1．在数控机床上加工零件的主要步骤是什么？
答: 1、机床的合理选用; 2、数控加工零件工艺性分析;3、加工方法的选择与加工方案的确定;4、工序与工步的划分;5、零件的安装与夹具的选择;6、刀具的选择与切削用量的确定;7、对刀点与换刀点的确定;8、加工路线的确定
2．举例说明增量坐标系统和绝对坐标系统的关系。

1.绝对坐标表示法：将刀具运动位置的坐标值表示为相对于坐标原点的距离，这种坐标的表示法称之为绝对坐标表示法。

如下图所示。

大多数的数控系统都以G90指令表示使用绝对坐标编程。

2.相对坐标表示法：将刀具运动位置的坐标值表示为相对于前一位置坐标的增量，即为目标点绝对坐标值与当前点绝对坐标值的差值，这种坐标的表示法称之为相对坐标表示法。

如下图所示。

大多数的数控系统都以G91指令表示使用相对坐标编程，有的数控系统用X、Y、Z表示绝对坐标代码，用U 、V、W表示相对坐标代码。

在一个加工程序中可以混合使用这二种坐标表示法编程
3．简述数控机床的组成。

数控系统机床的大脑
主传动系统提供主运动
进给系统俗称走刀
夹持系统卡盘、夹具
刀具系统刀架、刀库、换刀装置
润滑系统润滑各部件，提高机床寿命
冷却系统喷射冷却液
排屑系统运走铁屑
4．写出APT编程语言中一条直线和一段圆弧定义的例子并对其含义加以的说明。

点的定义
1.由给定坐标值定义点其格式为:标识符=POINT/x，y，z;
如已知坐标值，可以写成如下的形式：P=POINT/10，20，15;
2.由两直线的交点定义点其格式为：标识符=POINT/INTOF，line1，line2;
其中INTOF表示相交，line1，line2为事先已定义过的两条直线。

下图所示的交点，可以写成如下形式：P=POINT/INTOF，L1，L2;
3.由直线和圆的交点定义点(如下图)
P1=POINT/XSMALL，INTOF，L1，C1；
P2=POINT/YSMALL，INTOF，L1，C1；
1．机械CAD专家系统求解策略包括参数方案设计、结构方案设计、工艺参数设计和图形设计。

对
2．数据库系统包括数据库和数据库操作系统两部分。

错
3．AotuCAD绘图软件常用的菜单有屏幕菜单、下拉菜单和工具菜单三种。

错4．“关键字”和“值”属性在对话框中的含义分别表示构件的名称和初始值。

对
5．在数据结构中线性表的链式存储结构有三种，它们是单向链表、双向链表和循环链表。

对
6．按自动化程度把数控编程分为手工编程和自动编程两种方式。

对
7．零件分类方法中的编码分类法可以细分为特征码位法、码位法和特征位码域法。

对8．AutoCAD软件中屏幕菜单的标题为window。

错
9．FoxPro的运算类型有四种，它们是算术运算、字符串运算、比较运算和逻辑运算。

对
10．CAD/CAM集成系统中的单元技术有CAD、CAE、GT、CAPP、CAM、计算机仿真、分布式工程数据库和计算机网络。

对

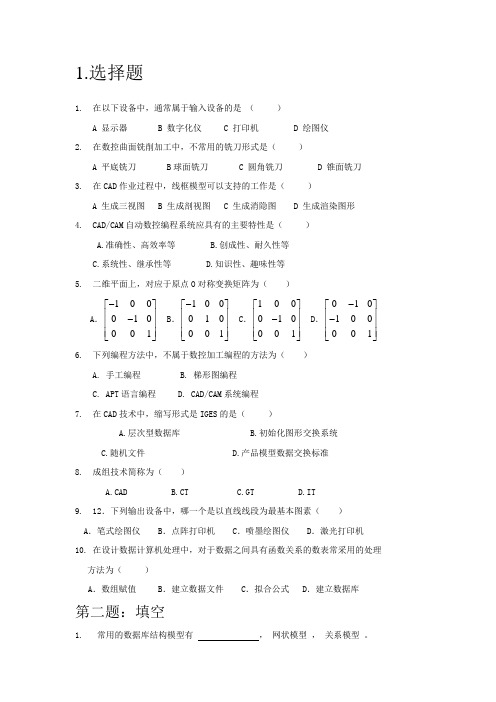

二、单项选择题
1．下述CAD/CAM过程的操作中，属于CAM的范畴的是（CAPP
）。

2．数据元素之间存储顺序与逻辑顺序一致的数据结构为（线性表）。

3．AutoLISP语言与LISP语言不同之处在于它是一种（人工智能绘图语言）。

4．AotuCAD软件中下拉菜单的标题为（popn ）。

5．在数控机床CNC系统的组成中，核心部分为（CNC装置）。

6．在二叉树的数据结构中，每个节点至多有（二）个子树。

7．对话框构件“OK”的关键字为（accept ）。

8．在AutoLISP中，( cadr (list x y z) ) 的运算结果为（ y）。

9．在顺序分枝法的并枝过程中，属于中亲密度的分枝组是（1245和145）。

10．CIMS的管理信息系统的基本功能之一为（生产管理）。

三、简答题
1．AutoCAD软件中最常用的菜单有哪几种？
答:屏幕菜单下拉菜单和图标菜单
2．AutoLISP语言的主要功能是什么？
答:定义函数调用函数处理符号输入输出调用AutoCAD命令、访问AutoCAD图形数据库等。

3．按功能分，对话框构件共有哪几类？
答:按功能对话框构件分为6类：预定义动作构件、构件组、修饰和说明、正文聚合、退出按钮、出错构件。

4．简述在AutoCAD系统中一个标准件图形库的开发步骤。

步骤如下：①建立标准件种类和参数数据库和数据文件；②编写对话框和驱动程序；③利用AutoLISP语言编写参数化绘图程序；④在AutoCAD下拉菜单中建立了菜单；⑤通过国标号和尺寸参数关键字在数据文件中检索标准件结构参数；⑥使用菜单或命令调用AutoLISP参数化绘图程序，完成图样绘制。

5．编写各种标注粗糙度符号和值的下拉菜单。
