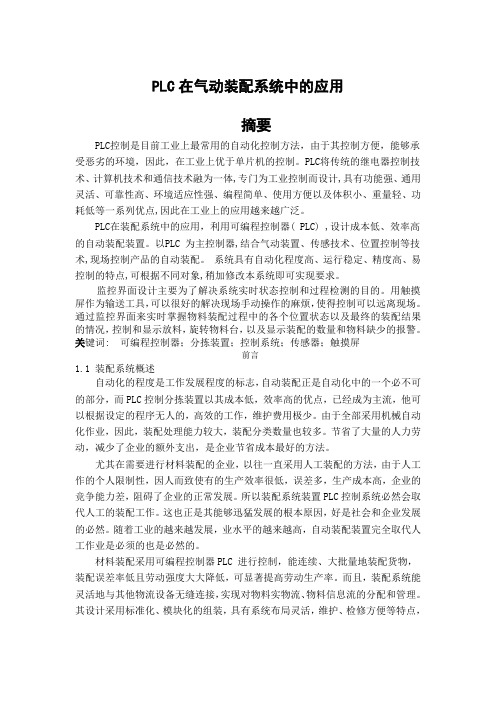

PLC在气动装配系统中的应用摘要PLC控制是目前工业上最常用的自动化控制方法，由于其控制方便，能够承受恶劣的环境，因此，在工业上优于单片机的控制。
PLC将传统的继电器控制技术、计算机技术和通信技术融为一体,专门为工业控制而设计,具有功能强、通用灵活、可靠性高、环境适应性强、编程简单、使用方便以及体积小、重量轻、功耗低等一系列优点,因此在工业上的应用越来越广泛。
PLC在装配系统中的应用，利用可编程控制器( PLC) ,设计成本低、效率高的自动装配装置。
以PLC 为主控制器,结合气动装置、传感技术、位置控制等技术,现场控制产品的自动装配。
系统具有自动化程度高、运行稳定、精度高、易控制的特点,可根据不同对象,稍加修改本系统即可实现要求。
监控界面设计主要为了解决系统实时状态控制和过程检测的目的。
用触摸屏作为输送工具，可以很好的解决现场手动操作的麻烦，使得控制可以远离现场。
通过监控界面来实时掌握物料装配过程中的各个位置状态以及最终的装配结果的情况，控制和显示放料，旋转物料台，以及显示装配的数量和物料缺少的报警。
关键词:可编程控制器；分拣装置；控制系统；传感器；触摸屏前言1.1 装配系统概述自动化的程度是工作发展程度的标志，自动装配正是自动化中的一个必不可的部分，而PLC控制分拣装置以其成本低，效率高的优点，已经成为主流，他可以根据设定的程序无人的，高效的工作，维护费用极少。
由于全部采用机械自动化作业，因此，装配处理能力较大，装配分类数量也较多。
节省了大量的人力劳动，减少了企业的额外支出，是企业节省成本最好的方法。
尤其在需要进行材料装配的企业，以往一直采用人工装配的方法，由于人工作的个人限制性，因人而致使有的生产效率很低，误差多，生产成本高，企业的竞争能力差，阻碍了企业的正常发展。
所以装配系统装置PLC控制系统必然会取代人工的装配工作。
这也正是其能够迅猛发展的根本原因，好是社会和企业发展的必然。
随着工业的越来越发展，业水平的越来越高，自动装配装置完全取代人工作业是必须的也是必然的。
PLC对电气自动化控制的应用论文优秀5篇
PLC对电气自动化控制的应用论文优秀5篇plc是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
这次小编为您整理了5篇《PLC对电气自动化控制的应用论文》，在大家参考的同时，也可以分享一下小编给您的好友哦。
PLC对电气自动化控制的应用论文篇一1、PLC实践应用主要优点在PLC系统应用实践中，我们对其主要技术应用内容进行了技术分析，发现这一技术在实践应用中具有以下的优点。
一是自动控制过程反应较快。
在PLC系统应用实践中我们发现，技术人员使用了新型的自动化管理辅助继电器完成控制工作。
较之传统的机械式继电器，这种继电控制技术在应用中使用了内部逻辑关系进行控制处理。
所以在实际控制过程中，其控制的节点变位时间几乎为零，极大的提高了自动控制的反应速度。
二是控制过程的可靠性高。
在PLC系统控制技术应用实践中我们发现，这一控制系统在实际技术应用中具有良好的抗干扰能力。
特别是在使用情况较为复杂的工业生产环境中，PLC系统的较之传统控制系统而言，其抗干扰高特点保证了生产系统控制可靠性的提高。
三是控制操作方法简单。
在PLC系统控制实际过程中，控制指令是通过较为简单控制过程完成的。
这些较为直观地操作方式，即使是初学者也可以较快的掌握。
这种操作简单地特点，对于控制管理的开展具有极大的实际作用。
2、PLC系统控制主要应用探析2.1完成对电气系统的顺序整体控制在实际的电气系统控制过程中，利用控制技术完成系统工作顺序控制，是控制系统的重要内容。
这一技术控制系统在实际控制过程中可很好的提高控制系统的工作质量与效率。
在PLC控制系统实践应用中，我们发现这一控制系统在顺序控制管理中具有良好的工作方式，所以在实践应用中，可以很好地代替传统的继电控制系统，完成工业生产的电气控制工作。
在实际应用中，我们对PLC控制系统的顺序开关模式进行了实践考察，发现其主要功能包括了以下内容。
一是在当前的PLC控制系统实际应用中，顺序控制系统不仅可以完成单独控制过程，还可以利用信息模块与通信总线连接的方式实现整体系统，乃至生产车间的整体控制。
电容电感测试仪论文

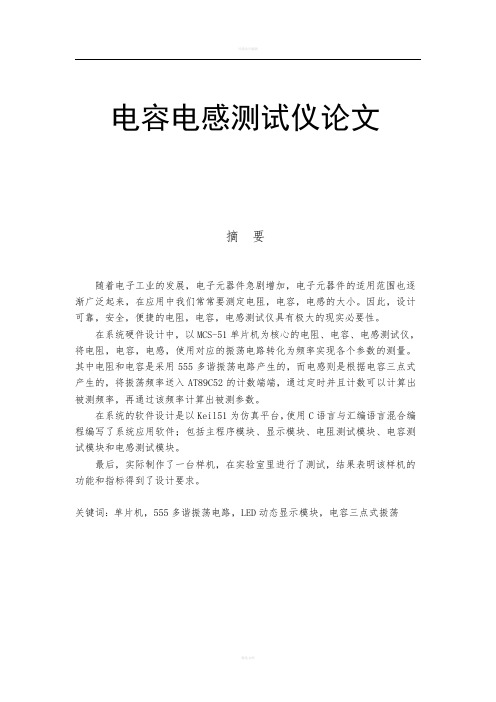

电容电感测试仪论文摘要随着电子工业的发展，电子元器件急剧增加，电子元器件的适用范围也逐渐广泛起来，在应用中我们常常要测定电阻，电容，电感的大小。
因此，设计可靠，安全，便捷的电阻，电容，电感测试仪具有极大的现实必要性。
在系统硬件设计中，以MCS-51单片机为核心的电阻、电容、电感测试仪，将电阻，电容，电感，使用对应的振荡电路转化为频率实现各个参数的测量。
其中电阻和电容是采用555多谐振荡电路产生的，而电感则是根据电容三点式产生的，将振荡频率送入AT89C52的计数端端，通过定时并且计数可以计算出被测频率，再通过该频率计算出被测参数。
在系统的软件设计是以Keil51为仿真平台，使用C语言与汇编语言混合编程编写了系统应用软件；包括主程序模块、显示模块、电阻测试模块、电容测试模块和电感测试模块。
最后，实际制作了一台样机，在实验室里进行了测试，结果表明该样机的功能和指标得到了设计要求。
关键词：单片机，555多谐振荡电路，LED动态显示模块，电容三点式振荡ABSTRACTWith the development of electronic industry，electronic components rapidly increased the scope of electronic components widely up gradually，in applications we often measured resistors，capacitors，inductors size. Therefore,the design of reliable，safe，convenient resistance，capacitance，inductance tester of great practical necessity.In the system hardware design，take the MCS-51 monolithic integrated circuit as the core resistance，the electric capacity，the inductance reflectoscope reflector，the resistance，the electric capacity，the inductance，the use correspondence's oscillating circuit transforms for the frequency realizes each parameter survey.And the resistance and the electric capacity are use 555 multiresonant circuits to produce，but the inductance is produces according to the electric capacity bikini，the oscilation frequency will send AT89C52 the counting to be neat，through and fixed time counts may calculate by the frequency measurement rate，figures out again through this frequency meter is measured the parameter.In system's software design is take Keil51 as the simulation platform，used the C language and the assembly language mix programming has compiled the system application software；including master routine module，display module，resistance test module，electric capacity test module and inductance test module.Finally，the actual production of a prototype，tested in the laboratory results show that the prototype of the functions and indicators are the design requirements.KEY WORDS:Single slice of machine，555 resonance swings circuit，LED dynamic display module，Capacitance three-point shock目录1 前言 (1)1.1设计的背景及意义 (1)1.2电阻、电容、电感测试仪的发展历史及研究现状 (1)1.3本设计所做的工作 (3)1.4本论文的结构安排 (3)2 电阻、电容、电感测试仪的系统设计 (5)2.1电阻、电容、电感测试仪设计方案比较 (5)2.2系统的原理框图 (5)3 电阻、电容、电感测试仪的系统硬件设计 (7)3.1MCS-51单片机电路的设计 (7)3.2LED数码管电路与键盘电路的设计 (9)3.3测量电阻、电容电路的设计 (13)3.3.1 555定时器简介 (13)3.3.2 测量电阻电路的设计 (15)3.3.3 测量电容电路的设计 (16)3.4测量电感电路的设计及仿真 (17)3.4.1 测量电感电路的设计 (17)3.4.2 测量电感电路的仿真 (18)3.5多路选择开关电路的设计 (20)4 电阻、电容、电感测试仪的软件设计 (22)4.1I/O口的分配 (22)4.2主程序流程图 (22)4.3频率参数计算的原理 (24)5 PCB板的设计与系统的调试 (26)5.1PROTEL99SE的介绍与PCB板的设计 (26)5.2系统调试与系统测试 (28)5.2.1 系统软件调试 (28)5.2.2 系统硬件调试 (28)5.2.3 系统测试 (32)6 结论与展望 (34)致谢 (36)参考文献 (37)附录 (38)附录一系统原理图及PCB (38)附录二源程序 (40)1 前言1.1 设计的背景及意义目前，随着电子工业的发展，电子元器件急剧增加，电子元器件的适用范围也逐渐广泛起来，在应用中我们常常要测定电阻，电容，电感的大小。
PLC在智能装置自动测试系统的研究和应用

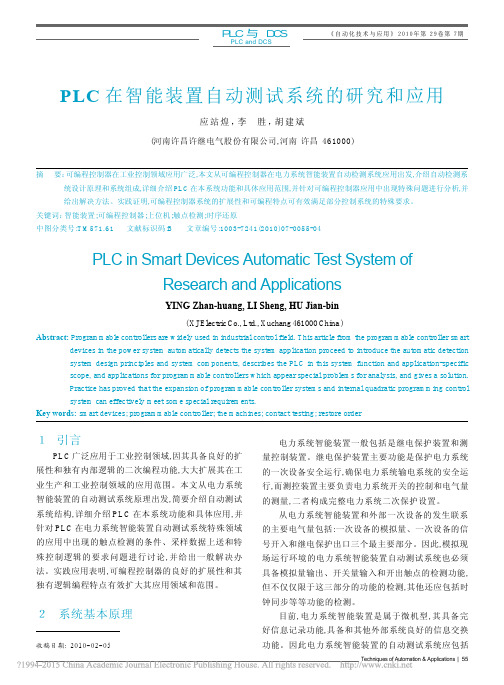

Techniques of Automation & Applications | 55PLC 在智能装置自动测试系统的研究和应用应站煌，李 胜，胡建斌(河南许昌许继电气股份有限公司,河南 许昌 461000)摘 要：可编程控制器在工业控制领域应用广泛,本文从可编程控制器在电力系统智能装置自动检测系统应用出发,介绍自动检测系统设计原理和系统组成,详细介绍PLC 在本系统功能和具体应用范围,并针对可编程控制器应用中出现特殊问题进行分析,并给出解决方法。
实践证明,可编程控制器系统的扩展性和可编程特点可有效满足部分控制系统的特殊要求。
关键词：智能装置;可编程控制器;上位机;触点检测;时序还原中图分类号:TM571.61 文献标识码:B 文章编号:1003-7241(2010)07-0055-04PLC in Smart Devices Automatic T est System ofResearch and ApplicationsYING Zhan-huang, LI Sheng, HU Jian-bin( XJ Electric Co., Ltd., Xuchang 461000 China )Abstract: Programmable controllers are widely used in industrial control field. This article from the programmable controller smartdevices in the power system automatically detects the system application proceed to introduce the automatic detection system design principles and system components, describes the PLC in this system function and application-specific scope, and applications for programmable controllers which appear special problems for analysis, and gives a solution.Practice has proved that the expansion of programmable controller systems and internal quadratic programming control system can effectively meet some special requirements.Key words: smart devices; programmable controller; the machines; contact testing; restore order收稿日期：２０１０－０２－０５１ 引言PLC 广泛应用于工业控制领域,因其具备良好的扩展性和独有内部逻辑的二次编程功能,大大扩展其在工业生产和工业控制领域的应用范围。
本科毕业设计论文--基于plc行车控制设计
1前言1.1选题的必要性随着当今工业的发展，我们越来越依赖于流水线作业。
对于像我国这样的“世界工厂”而言那就更应该实现生产的流水线自动化作业。
在我国工业生产中，轻工业的流水线作业地发展是非常迅速的。
但对于重工业而言，却不是如此。
要实现重工业的流水线作业，首先要解决的一个问题，便是工件在生产过程中拖动问题。
对与轻工业而言，我们可以用传送带来完成。
但对于重工业而言，用传送带传送工件，则不太实用。
首先找重工业中所加工的产品，都是一些大型的工件，所以传送带的拖动力达到。
其次，传送带传送大型工件，需要占据较大的地面操作空间。
最后，大型工件在地面移动过程中，对生产工人的安全，也构成了一定的威胁。
鉴于此，我们在生产车间中，广泛采用行车起吊装置，即节省了地面操作空间，有提高了安全性。
但是，我们现在的许多起吊行车都是有人工控制。
这仍然达不到自动化生产的要求。
所以，本课题的研究着重于解决这一个问题，并将对现有行车的改造作为重点。
以求向自动化的生产迈进一步。
从而提高生产率、提高生产效益、改善生产环镜等。
1.2选题的依据本课题的选择来源于生产。
我之所以选择本课题的原因有四点：第一点，我曾于2009年暑假期间，在自贡川润股份有限责任公司实习过起重工这个职业。
所以我对起重行车的一些控制过程比较熟悉，同时发现现在人工控制的行车也确实存在着许多缺陷，特别是越来越不能满足当今自动化生产作业的要求。
第二点是，我对于自己本专业的学习。
其中很重要的一门专业课便是《电气控制与PLC的应用》，它为我在控制系统的选择与设计方面奠定了坚实的基础。
在诸多的专业课程中还有《电子电工基础》、《传感器原理及应用》、《维修电工实训》《CAD制图》等课程，都为我在线路设计、控制柜设计、行程开关的选择以及图纸的制作上奠定里基础。
第三点，是有王赛老师的鼎力支持。
对我所欠缺的许多东西（思维方式、论文格式等），他都给予了极大的支持。
第四点，学院图书馆的藏书，它为我的设计提供了极大的资料查阅支持。
基于PLC的自动门控制毕业论文

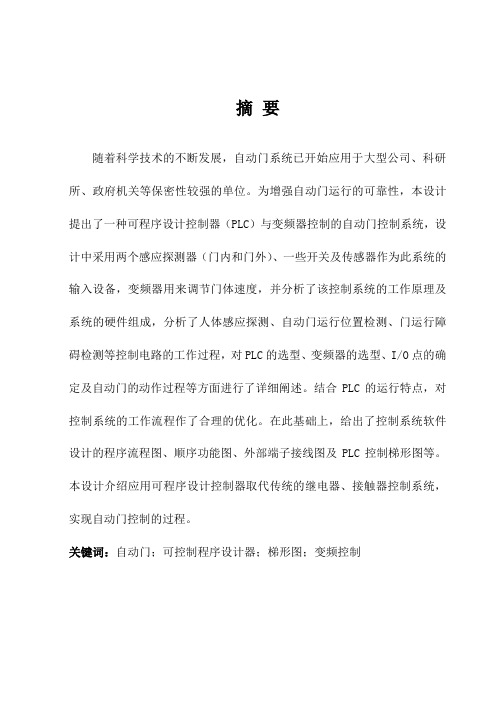

摘要随着科学技术的不断发展，自动门系统已开始应用于大型公司、科研所、政府机关等保密性较强的单位。
为增强自动门运行的可靠性，本设计提出了一种可程序设计控制器（PLC）与变频器控制的自动门控制系统，设计中采用两个感应探测器（门内和门外）、一些开关及传感器作为此系统的输入设备，变频器用来调节门体速度，并分析了该控制系统的工作原理及系统的硬件组成，分析了人体感应探测、自动门运行位置检测、门运行障碍检测等控制电路的工作过程，对PLC的选型、变频器的选型、I/O点的确定及自动门的动作过程等方面进行了详细阐述。
结合PLC的运行特点，对控制系统的工作流程作了合理的优化。
在此基础上，给出了控制系统软件设计的程序流程图、顺序功能图、外部端子接线图及PLC控制梯形图等。
本设计介绍应用可程序设计控制器取代传统的继电器、接触器控制系统，实现自动门控制的过程。
关键词：自动门；可控制程序设计器；梯形图；变频控制ABSTRACTWith the continuous development of science and technology, automatic door system has been applied to large companies, research institutes, government agencies and other units are highly confidential. To enhance the reliability of automatic door operation, this design presents a programmable logic controller (PLC) and the inverter control automatic door control system, the design uses two sensor probes (door and door outside), some switches and sensors as the system input device, the drive door is used to adjust the speed, and analyzes the working principle of the control system hardware components and systems, analysis of the human body detection sensors, automatic door operation position detection, the door obstacle detection and other control circuit to run the working process, the selection of the PLC, inverter selection, I / O points of the action to identify and automatic doors and other aspects of the process in detail. With PLC's operating characteristics of the control system were reasonable workflow optimization. On this basis, given the process control system software design flow, sequential function chart, the external controlterminal wiring diagram and PLC ladder and so on. Describes the application of the programmable controller designed to replace traditional relay, contactor control systems, automatic door control process.KEY WORDS: Automatic Doors；Control Programming；Ladder；Drive目录第1章自动门的概述 (6)1.1研究意义与研究背景 (7)1.2 自动门的简介 (8)1.3 自动门技术发展方向 (9)1.4 自动门的组成和分类 (10)自动门的组成 (10)自动门的分类 (11)1.5 本课题研究的内容 (12)自动门类型的选择 (12)自动门的硬件设计 (13)自动门的软件设计 (13)第2章 PLC控制系统 (14)2.1 PLC的简介 (14)2.2 PLC的主要功能及特点 (15)的主要功能 (15)的特点 (16)2.3 PLC的组成与基本结构 (16)的硬件系统 (16)2.4 PLC的工作原理 (17)第3章自动门控制系统总体方案设计 (18)3.1自动门的功能需求分析 (19)3.2自动门的控制要求 (20)3.3自动门控制系统构成 (21)3.4自动门的机械传动机构设计 (22)第4章自动门硬件系统的设计 (23)4.1 控制系统结构设计 (23)4.2 驱动装置的选择 (23)4.3 变频器的选择 (24)变频器原理 (24)变频器的选型 (25)4.4 探测器的选择 (26)4.5 自动门运行位置检测 (27)限位开关的工作原理 (27)光电开关的工作原理 (27)4.6 门运行障碍检测、报警 (28)4.7 PLC的选择 (28)输入输出(I/O)点数的估算 (28)存储容量的估算 (29)控制功能的选择 (29)机型的选择 (30)第5章自动门软件系统的设计 (32)5.1 PLC梯形图概述 (32)5.2 程序流程图 (32)5.3 梯形图的设计 (34)5.4 过程分析 (36)结论 (37)致谢 (38)参考文献 (39)附录 (41)第1章自动门的概述自动门控制系统，在现当代社会是一个应用非常广泛的设备，自动门已经广泛应用于酒店、银行、超市、停车场或公共建筑等入口，其主要核心部分——自动门控制系统正是我们这论文的主要研究讨论的课题。
毕业论文---基于PLC的电机故障诊断系统设计
编号：毕业论文(设计)题目基于PLC的电机故障诊断系统设计指导教师贺廉云学生姓名周峰学号 201021703041 专业机械设计制造及其自动化教学单位德州学院机电工程系时间 2012年4月15日德州学院毕业论文（设计）开题报告书2012年 4月 15日德州学院毕业论文（设计）中期检查表院（系）：机电工程系专业：机械设计制造及自动化 2012-4-15目录第一章绪论....。
..。
.。
...。
.。
.。
....。
.。
.。
.。
.。
.。
.。
.。
.。
.11.1 PLC应用于故障诊断系统的发展现状..。
.。
...。
.。
...。
.。
..。
.。
11。
2故障诊断法...。
.。
...。
....。
.。
.....。
...。
...。
.。
1第二章PLC原理介绍及设备总体结构介绍.。
.. 。
.。
.。
.。
..。
.。
..1 2。
1 PLC发展历程.。
.。
....。
..。
.。
..。
...。
.。
....。
.。
......。
...。
.. 22.2 PLC 控制系统的发展前景.......................................................... .。
.。
.2。
3可编程序控制器PLC的分类。
...................... 。
.。
.。
.。
..。
.。
..。
.。
..。
..。
.。
.。
.。
.。
3 2。
4 PLC的系统模块....。
.......。
.。
.。
.。
.。
.。
.。
..。
.。
..。
.。
...。
32。
5 PLC的选型方法。
.。
.。
.。
.。
....。
.。
....。
...。
..。
...。
..。
.。
.4第三章电机故障诊断系统设计以及PLC的选取。
.....。
.。
...。
..。
.。
.。
....。
73。
1 PLC的选取及介绍。
....。
...。
...。
.。
..。
.。
..。
.。
...。
83.2系统框图。
.。
.。
..。
.。
.。
.。
..。
.。
...。
..。
....。
..。
.。
.。
9第四章电机故障诊断系统设计....... .。
有关PLC的毕业论文
hu河南工业贸易职业学院毕业论文论文题目：餐馆呼叫单元PLC控制教学系机电工程系专业电子信息工程技术年级2008级姓名指导教师职称（2011 年 5 月）摘要PLC是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。
PLC是微机技术与传统的继电接触控制相结合的产物，特它克服了继电接触控制系统中的机械触点的复杂、可靠性低、耗功高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电器操作维修人员的技能与习惯，采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学，调试与查错也都很方便。
PLC种类繁多，但其组成结构和工作原理基本相同。
用可编程控制器实施控制，其实质是按一定算法进行输入输出变换，并将这些变换予以物理实现，应用于工业现场。
PLC专为工业现场应用而设计，采用了典型的计算机结构，它主要是由CPU、电源、存储器和专门设计的输入输出接口电路等组成。
通过课程设计使学生掌握可编程控制器（PLC）的基本工作原理、指令系统、硬件连接，使学生掌握使用可编程控制器的基本方法，锻炼学生对PLC的编程能力。
使得学生理解并掌握可编程控制器的基本结构、运行方式、外部接线及编程方法，训练学生的独立编程能力及用PLC解决现场控制问题的能力。
并能根据现场控制要求，自主编程和调试程序，全面建立起用PLC解决一个实际问题的全过程的概念。
餐馆呼叫控制丰富了餐馆呼叫方式，改变了以往传统的人工直接呼叫的方式。
在中高档餐馆中使用不仅减少了人力资源，更重要的是实现了对餐馆的科学化管理。
在现代化社会离不开科学的发展与进步，这样才能给顾客创造一个更好的就餐环境。
采用的方法是采用可编程控制器作为核心控制件。
设计实现新型智能餐馆呼叫系统。
基于PLC的自动化生产线的毕业论文
目录第一章绪论 (1)1.1 自动化生产线发展状况 (1)1.2 PLC 的应用及目前的研究现状 (3)1.2.1 生产线上的工艺过程 (3)1.2.2 连续生产线 (4)1.2.3 控制系统组成框图 (5)1.3 课题主要研究的内容及意义 (6)第二章各单元硬件设备的说明 (7)2.1 电感式接近开关的设备说明 (7)2.1.1 电感式传感器简单介绍 (7)2.1.2 电感式接近开关传感器的基本工作方式 (8)2.2 电容式接近开关的设备说明 (8)2.2.1 电容式传感器简单介绍 (8)2.2.2 电容式接近开关传感器的使用 (9)2.3 继电器的设备及微动开关的设备说明 (10)2.4 电磁阀的设备说明 (10)第三章S7-2OO PLC 在自动线中的使用 (11)第四章各单元控制系统的设计 (13)4.1PLC 对下料单元的控制 (13)4.1.1 下料单元控制要求 (13)4.1.2 下料单元控制流程图 (15)4.1.3 下料单元I/O 分配表 (16)4.1.4 下料单元梯形图 (17)4.2 PLC 对加盖单元的控制 (22)4.2.1 加盖单元控制要求 (22)4.2.2 加盖单元控制流程图 (24)4.2.3 加盖单元I/O 分配表 (24)4.2.4 加盖单元梯形图 (26)4.3PLC 对穿销单元的控制 (32)4.3.1 穿销单元控制要求 (32)4.3.2 穿销单元控制流程图 (33)4.3.3 穿销单元I/O 分配表 (34)4.3.4 穿销单元梯形图 (35)4.4PLC 对检测单元的控制 (41)4.4.1 检测单元控制要求 (41)4.4.2 检测单元控制流程图 (43)4.4.3 检测单元的I/O 分配表 (44)4.4.4 检测单元梯形图 (45)4.5PLC 对分拣单元的控制 (48)4.5.1 分拣单元控制要求 (48)4.5.2 分拣单元控制流程图 (51)4.5.3 分拣单元的I/O 分配表 (52)4.5.4 单元梯形图 (53)第五章S7-300 PLC 硬件组态及编程 (61)5.1 硬件配置 (61)5.2 S7-3OO PLC 在系统中的主站控制变量传送分配表 (71)5.3 S7-3OO PLC 在系统中的主站控制的基本要求 (72)5.4 S7-300 PLC 梯形图 (72)总结 (75)参考文献 (76)致谢 (78)第一章绪论1.1 自动化生产线发展状况自动线是能实现产品生产过程自动化的一种机器体系，通过采用一套能自动进行加工、检测、装卸、运输的机器设备,组成高度连续的、完全自动化的生产线，来实现产品的生产，从而提高工作效率。
毕业论文-基于PLC的汽车用电设备测试平台设计与研究
基于PLC的汽车用电设备测试平台设计与研究摘要随着汽车产业的发展，控制电子部分，娱乐多媒体电子部分，导航及车载通信等越来越多，车辆复杂程度不断加大。
而这些电子零部件产品可靠性十分重要直接决定了整车的安全性及可行性。
汽车电子产品厂商也正面临着巨大的市场挑战，因此商家对汽车电子产品的测试设备的要求日益增高。
论文针对这种现象，提出了一种结合PLC与LABVIEW的测试方法。
利用PLC 的编程简单，抗压能力强以及虚拟仪器在信号采集、数据处理、图形化显示等方面的优势，研究以PLC作为下位机进行控被测对象与数据采集结合信号处理等硬件电路，通过OPC技术将采集到的数据传送给以LABVIEW软件作为上位机进行数据显示的一种汽车用电设备测试系统。
本测试系统中，以汽车用电设备的电机、车灯作为测试对象，检测了电机的电压、电流、功率、转速、温度、最长工作时间，车灯的电压、电流、功率、闪烁次数以及其最长工作时间。
通过LABVIEW显示的数据与设计参数进行比较分析，验证其是否汽车用电设备的要求，从而对被测汽车的用电设备做一个合理的评价，为进一步改进和提高汽车用电设备提供依据，减少传统汽车电机测试试验所需的高劳动强度和较长的试验时间。
关键词：汽车测试；西门子PLC；虚拟仪器；LABVIEW2012；OPC技术AbstractWith the development of automobile industry, the control electronics, entertainment multimedia electronic parts, navigation and communication, more and more complex, the increasing level of vehicle. While these are important electronic parts reliability directly determines the safety and feasibility of vehicle. Automobile electronic product manufacturers are facing great challenge of market. Therefore the business requirements for the test equipment of automobile electronic products is increasing.Aiming at this phenomenon, proposed test method is a combination of PLC and LABVIEW. The use of PLC programming is simple, compressive strength and advantages of virtual instrument signal acquisition, data processing, graphical display and other aspects of research PLC machine control as the next object to be measured and the data acquisition hardware combined with signal processing circuit, via OPC technology to transmit data collected give LABVIEW software as a host computer system of an automotive electrical equipment test data display. The test system, electrical equipment, automobile motors, lights as a test object, detecting the motor voltage, current, power, speed, temperature, maximum working hours, the lights of voltage, current, power, frequency, and flashing the longest working hours.Through the comparative analysis of the LABVIEW data and the design parameters, to test whether the electrical equipment for vehicle requirements, so the measured automobile electric equipment to make a reasonable evaluation, provide the basis for the further improvement and enhancement of the automobile electric equipment, reduce test time required in traditional motor testing of high labor intensity and the longer.Keywords: automobile testing；Siemens PLC,；virtual instrument,；LABVIEW2012 communication protocol；OPC目录第一章绪论 (1)1.1课题研究的背景及意义 (1)1.1.1课题研究的背景 (1)1.1.2课题研究的意义 (2)1.2汽车用电设备测试现状 (2)1.3论文的主要工作 (2)1.4本章小结 (5)第二章 PLC程序设计 (6)2.1 PLC简介 (6)2.1.1 PLC的概念 (6)2.1.2PLC基本结构 (6)2.1.3 PLC的工作原理 (7)2.1.4 PLC的应用领域与前景 (8)2.2 PLC控制系统的设计 (9)2.2.1 PLC控制系统设计的原则和基本内容 (9)2.2.2 PLC硬件选型 (10)2.3 PLC程序设计 (12)2.4本章小结 (16)第三章硬件电路设计 (17)3.1 PLC的硬件电路设计 (17)3.1.1 EM235和EM231的结构与功能 (17)3.1.2 PLC的外部接线 (18)3.2 信号处理电路 (19)3.2.1 放大电路设计 (19)3.2.2 整流电路设计 (20)3.3.3 滤波电路设计 (21)3.3传感器的选择 (22)3.4本章小结 (22)第四章虚拟仪器LABVIEW的设计 (23)4.1虚拟仪器以及LABVIEW简介 (23)4.1.1虚拟仪器及LABVIEW概念 (23)4.1.2虚拟仪器的基本结构 (23)4.1.3虚拟仪器的特点 (25)4.1.4虚拟仪器的展望 (26)4.2 LABVIEW的设计基础 (27)4.2.1基本设计思路 (27)4.2.2 LABVIEW设计面板及程序框图 (28)4.3 LABVIEW的实验程序 (29)4.3.1在LABVIEW中实现对数据库表格的操作 (29)4.3.2 LABVIEW中各面板的设计 (32)4.4本章小结 (35)第五章 PLC与LABVIEW的通讯与仿真 (36)5.1 PLC与上位机的硬件连接图 (36)5.2 LabVIEW与PLC进行数据传输 (36)5.2.1 OPC技术简介 (36)5.2.2PLC和LABVIEW之间的通信 (37)5.2.3 实现PLC与LabVIEW数据传输的一般步骤 (37)5.3 PLC的仿真 (39)5.4 LabVIEW的仿真 (40)5.5本章小结 (42)第六章结论与展望 (43)6.1结论 (43)6.2展望 (43)参考文献 (44)致谢 (46)第一章绪论1.1课题研究的背景及意义1.1.1课题研究的背景随着半导体技术的飞速发展和软件技术的广泛应用，汽车用电设备在汽车工业中的所占的比重增也越来越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑海辉等：基于＿Ｐ／Ｚ？的起动电容自动检测装置的研韵。
基于ＰＬＣ的起动电容自动检测装置的研制
郑海辉傅万进 翁晓伟
（国家电机及机械零部件产品质量监督检验中心电器检测所，浙江台州３１８０００）
摘要：本文主要介绍了新研制的ＰＬＣ用起动电容自动检测装置的技术要求，文章提出利用Ｐ 与电参数测量仪及触摸屏通讯的方式，从而实现起动电容
自动检测的特点。文中阐述了装置的软硬件系统的设计及其实现方式。最后通过试验对装置的性能进行了总结。
关键词：ＰＬＣ；电容量；自动检测
中图分类号：ＴＦ２３ 文献标识码：Ａ 国家标准学科分类代码：５１０
Ｔｈｅ Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ Ｓｔａｒｔｉｎｇ Ｃａｐａｃｉｔｏｒ Ａｕｔｏｍａｔｉｃ Ｄｅｔｅｃｔｉｎｇ Ｄｅｖｉｃｅ Ｂａｓｅｄ ｂｙ ＰＬＣ
Ｚｈｅｎｇ Ｈａｉｈｕｉ Ｆｕ Ｗａｎｊｉｎ Ｗｅｎｇ Ｘｉａｏｗｅｉ
１ 引言
１．１背景
电动机起动电容器主要是向电动机辅助绕组提供超
前电流，当电动机一旦正常运转，即从电路中断开的电力
电容器。其主要目的是为了增大电机的起动力矩，使得 电容式启动电机具有结构简单启动快速，应用范围很广。 电容量是检验电容器性能的重要指标之一，经过大量的 市场调研，电容量虚标，乱标现象非常严重。目前国内起 动电容的电容量检测仍以手工检测为主，效率低下，人为 误差大，重复性低，对检测精度有较大的影响；国外虽有 相关成套检测设备，但成本较高，对操作者有较高要求。 故开发一台价格低廉、操作简易、精度较高的自动检测装 置有着现实的需求。 １．２电容量的测量原理 根据ＧＢ／Ｔ３６６７．２—２ｏｏ８（交流电动机电容器第２部 分：电动机起动电容器》新的试验方法，要求通过测量在 额定电压和额定频率下通过电容器的电流来确定电容 量，规定在施加试验电压后的２ｓ内读取电压表数据。３ｓ 内读取电流表数据并在４ｓ内读取功率表数据。使用本 装置可以实现数据自动记录，代替原先手工记录，避免了 记录速度跟不上、数据记录不准确等情况，实现了检测的 智能化，大大提高了数据的精度和检测的效率。 ｒ、，１ｎ６ 电容器的电容量由下式计算得出：Ｃ＝ ２控制系统的设计 ２．１系统工作原理 （１）根据通讯规约编写通讯程序，通过ＦＸ２Ｎ一２３２ＢＤ 扩展模块实现电参数测量仪与ＰＬＣ的通讯，将电参数ｉ贝０ 量仪测得的数据采集到ＰＬＣ中，通过内部寄存器将数据 收稿日期：２ｏ１３—１２—１２ 在触摸屏上显示；（２）触摸屏按钮设计，取代传统的按钮 开关，通过ＰＬＣ对检测电路进行控制，在标准规定的时 间里进行电流、电压、功率、电容量、功率因数的数据采 集，实现了检测的智能化。起动电容用ＰＬＣ自动检测装 置控制系统框图如图１所示。
控制电容器充放电
图１起动电容用ＰＬＣ自动检测装置控制系统框图
２．２硬件系统
本系统采用高级可编程控制器三菱ＦＸ２Ｎ一３２ＭＲ为
主控，通过与青智８７１６Ｂ电参数测量仪和ｔｏｕｃｈｗｉｎ触摸
屏通讯，能快速准确地测出交流电动机起动电容器的电
容量和功率因数。
２．３软件系统
２．３．１ ＰＬＣ程序
本装置以ＰＬＣ为主控，通过编写梯形图程序实现整
个控制系统的实现。程序主要分为４块。第一块：ＰＬＣ
与电参数测量仪通讯规约的设定。第二块：通过ＰＬＣ的
时间继电器的设定控制交流接触器的吸合，实现电容器
在规定时间里充电和放电，如图２所示。第三块：电参数
测量仪数据（电压值、电流值、功率、功率因数、频率）的采
集和传送，以及数据的处理。第四块：电容量计算公式的
