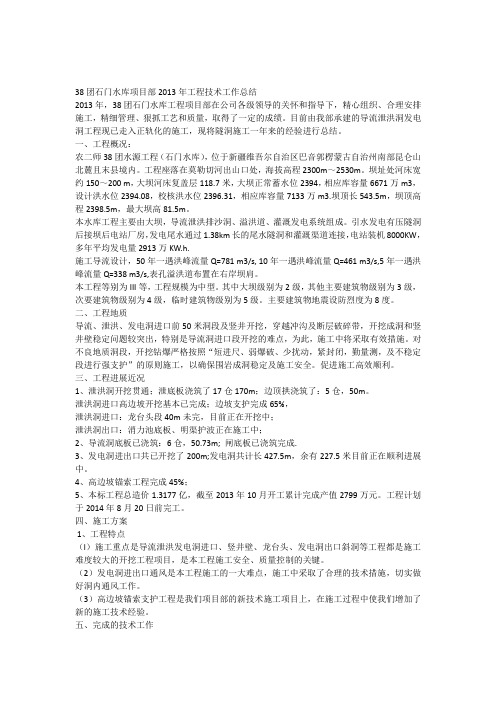

38团石门水库项目部2013年工程技术工作总结
38团石门水库项目部2013年工程技术工作总结2013年，38团石门水库工程项目部在公司各级领导的关怀和指导下，精心组织、合理安排施工，精细管理、狠抓工艺和质量，取得了一定的成绩。
目前由我部承建的导流泄洪洞发电洞工程现已走入正轨化的施工，现将隧洞施工一年来的经验进行总结。
一、工程概况：农二师38团水源工程（石门水库），位于新疆维吾尔自治区巴音郭楞蒙古自治州南部昆仑山北麓且末县境内。
工程座落在莫勒切河出山口处，海拔高程2300m～2530m。
坝址处河床宽约150～200 m，大坝河床复盖层118.7米，大坝正常蓄水位2394，相应库容量6671万m3，设计洪水位2394.08，校核洪水位2396.31，相应库容量7133万m3.坝顶长543.5m，坝顶高程2398.5m，最大坝高81.5m。
本水库工程主要由大坝，导流泄洪排沙洞、溢洪道、灌溉发电系统组成。
引水发电有压隧洞后接坝后电站厂房，发电尾水通过1.38km长的尾水隧洞和灌溉渠道连接，电站装机8000KW，多年平均发电量2913万KW.h.施工导流设计，50年一遇洪峰流量Q=781 m3/s, 10年一遇洪峰流量Q=461 m3/s,5年一遇洪峰流量Q=338 m3/s,表孔溢洪道布置在右岸坝肩。
本工程等别为III等，工程规模为中型。
其中大坝级别为2级，其他主要建筑物级别为3级，次要建筑物级别为4级，临时建筑物级别为5级。
主要建筑物地震设防烈度为8度。
二、工程地质导流、泄洪、发电洞进口前50米洞段及竖井开挖，穿越冲沟及断层破碎带，开挖成洞和竖井壁稳定问题较突出，特别是导流洞进口段开挖的难点，为此，施工中将采取有效措施。
对不良地质洞段，开挖钻爆严格按照“短进尺、弱爆破、少扰动，紧封闭，勤量测，及不稳定段进行强支护”的原则施工，以确保围岩成洞稳定及施工安全。
促进施工高效顺利。
三、工程进展近况1、泄洪洞开挖贯通；泄底板浇筑了17仓170m；边顶拱浇筑了：5仓，50m。
石门坎水电站混凝土双曲拱坝接缝灌浆施工
每个区的灌浆 系统 ， 由进浆管 、 回浆管 、 水平支 管、 出浆盒、 注浆管、 排气 槽、 排气管 以及止浆片组
成。
图 １ 接缝灌浆施工工艺流 程图
２２ 灌浆管路和部件的安装 ． 灌浆管路和部件的安装应遵守下列规定： ①安 装灌浆管路、 出浆盒、 排气槽等 ， 在模板立好后 ， 先浇 块浇筑前完成。出浆盒盖板 、 排气槽 盖板在后 浇块
板。
水 Ｉ ｝ 水泥 ｌ Ｉ 其它
石门坎水电站大坝为常态混凝土双曲拱坝 ， 最 大坝高 １１ ｌ １ ｎ 拱坝体形采用抛物线双 曲拱 坝， ， 拱冠
梁底宽 ２ ．１ ， ３ ９７ｍ 厚高 比 ０ ２２ ．２ 。坝顶 长 ２６ ２ ９ ．６ｍ （ 顶拱上游面弧长）分 ｌ 个坝段 ， ， ５ 其中 １ ５ 号坝段
回浆管转弯处用弯管机加工或用弯管接头连接 ， 进 浆管与水平支管用三通连接 ， 管上开孔使用电钻 ， 钻 后将管内渣屑清除干净。加工完成后 ， 逐件清点检 查， 合格后运送现场安装。止浆片 、 出浆盒及其盖 板、 排气槽及其盖板的材质 、 规格 、 加工 、 安装均符合 设计要求 ， 出浆盒及盖板等采用厚 １５ｌ ． ｎ ｍ镀锌铁
４ １ 灌 浆设 备 与机具 ．
（） ２ 所有管路根据设计要求布置好后 ， 采用加打
锚筋加 固 ， 悬 挂 醒 目的保 护 标 志 。如 “ 浆 预埋 并 灌
浆液搅拌桶采用 ０ ６ｍ 立式搅拌桶。输浆管 ． ３
采用 软 钢丝 加 固管 和钢 管 ， 保证 能承受 １５倍 的 并 ．
件， 严禁碰撞” 等。 ２４ 灌 浆 系统 的检查 和维 护 ．
云南水力发电
ＹⅡ ＾ １ ＮＷ Ａ 讯Ｐ １ （砌
第２ ７卷 第 ６期
水利水电专业技巧工程实践总结优良范文
水利水电专业技巧工程实践总结优良范文水利水电专业技巧，是指在水利水电工程实践中所涉及的各种技术方法和操作技巧。
通过合理的技术方法和灵活的操作技巧，可以提高水利水电工程的施工质量和效率。
下面是针对水利水电专业技巧工程实践的优良范文总结：1. 技术方法方面：- 在选择施工方法时，要根据具体项目的特点和要求，合理选择适合的施工方法，包括传统施工方法和先进的施工方法。
比如，在山区水库工程中，采用潜孔爆破方法可以提高开挖效率和节约成本。
- 在施工过程中，要注重工程的整体规划和布局，合理安排施工顺序和时间节点，确保各个施工工序的衔接顺利，避免出现施工中断和延误。
- 在施工质量控制上，要采取严格的技术措施和监督措施，如查验材料质量、对施工人员进行技能培训等。
同时，要及时发现和解决施工中的问题，保证工程质量。
- 在工程设计上，要根据实际情况和需求，进行合理的优化设计，利用先进技术实现工程效益最大化。
比如，在水电站的设计中，可以采用新型的水轮发电机组，提高发电效率和能源利用率。
2. 操作技巧方面：- 在机械操作方面，要熟悉并掌握各类机械设备的操作技巧，比如挖掘机的操作、压实机的操作等。
只有熟练掌握这些操作技巧，才能高效完成施工任务。
- 在电气操作方面，要熟悉并掌握各类电气设备的操作技巧，如电缆的敷设和接线、电控柜的调试等。
只有熟练掌握这些操作技巧，才能保证电气设备的安全运行。
- 在安全操作方面，要遵守相关的操作规定和安全规范，严禁违反操作规程和安全操作。
比如，在施工过程中要做好各种安全措施，避免发生施工事故和人员伤亡。
- 在质量检验方面，要熟悉并掌握各类检测设备和检测方法，如钢筋的拉力测试、水泥的饰面检验等。
只有熟练掌握这些操作技巧，才能保证工程质量的合格。
通过以上的技术方法和操作技巧，可以有效提高水利水电工程的施工质量和效率，为实现可持续发展做出贡献。
石门坎水电站双曲拱坝施工测量
石门坎水电站双曲拱坝施工测量穆国锋辛晓涛摘要本文介绍了石门坎水电站双曲拱坝施工测量放样计算的原理和施工测量的要求，通过实测采集大坝体型数据对采用平面多卡模板在大坝施工测量中出现的拟合误差及大坝体型控制和提高精确度进行分析。
并提出减少混凝土体型误差在施工测量可以采用的措施，提高放样速度及精确度。
关键词石门坎双曲拱坝施工测量1 工程概况石门坎水电站大坝为混凝土双曲拱坝，坝顶高程EL758.00m，建基高程EL647.00m，坝顶宽7.0m，最大坝高111.0m。
拱坝体形采用抛物线双曲拱坝，顶拱中心角75.326，拱坝中心线方位角NW76°00′00″。
拱冠梁底宽23.917m，厚高比0.222。
坝顶长296 .26m(顶拱上游面弧长)，泄洪消能中心线方位角为NW76°53′45″，与拱坝中心线夹角为0.896°，泄洪轴线为半径300.00m，2 控制测量2.1 测量方案（1）施工控制网的检测。
按照业主提供的测量控制网点，根据《水电水利工程施工测量规范》(DL/T5173-2003)的相关要求对其控制网校核，对观测成果进行检测，校核边长，角度进行各项改正，归算后使用《南方平差易2002》进行平差计算成果。
日常注意巡视基本导线点，及时恢复被破坏的控制点，并定期复测其控制点。
（2）控制点加密测量。
根据业主提供的首级控制点布设施工测量加密控制导线网。
水平角观测采用左，右角观测4测回，边长与高差相向观测4测回，由仪器自动进行气象改正和距离改化，仪器高和棱镜采用钢尺量测2次，读至mm，取平均值，采用严密平差计算法，严格检测各项精度指标。
（3）高程控制测量按照四等三角高程的规范要求进行施测，与布设四等基本导线一起同时进行。
衬砌阶段的高程控制测量，采用二等水准测量将水准点引坝内，经各项改正后，再将控制成果发放。
从而满足严格的混凝土外观平整度要求。
3 测量放样3.1 施工平面坐标系统为了能够更加简捷的对大坝进行细部放样，首先要建立一套适合现场放样的新的施工坐标系统。

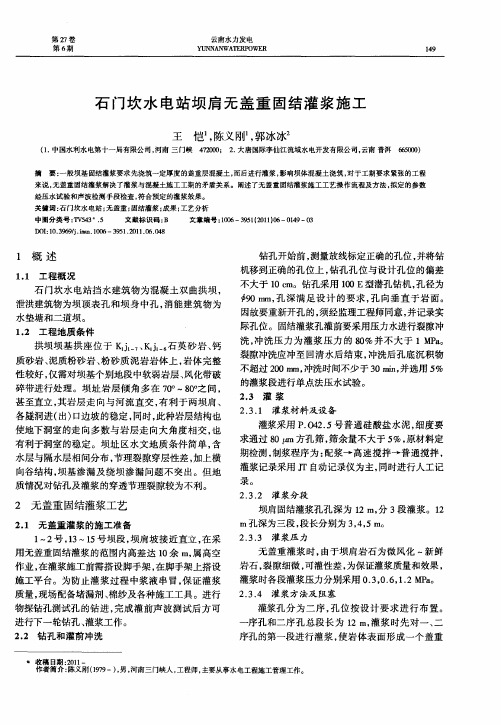

石门坎水电站：呗肩无盖重固结灌浆施工
期检测 ， 制浆程序为 ： 配浆一 高速搅拌一普通搅拌 ，
灌浆记录采用 Ｊ 自动记录仪为主， ｒ Ｉ １ 同时进行人工记
录。
质情况对钻孔及灌浆的穿透节理裂隙较为不利。
２３２ 灌浆 分段 ．．
２ 无盖重 固结灌浆工艺
中图分类号 ：、ｓ３ ５ ，４ ． Ｉ 文献标 识码 ： Ｂ 文章编号 ：０６—３５ 《０ Ｉ０ １０ ９ １２ １ ）６—０４ ３ １９—０
Ｄ ：０３６ ６． ｓ．０６—３５ ． １ ．６０ ８ １ ．９９ ｉｎ １０ ａ ９ １２ １０ ．４ ０
１ 概 述
１ １ 工程 概况 ．
１ １０ ８ １０ ５ １ ５个 比级 。 ：、 ． ：、 ． ： 计
８ ．％， ４９ 递减幅度明显 ， 成果符合一般灌浆规律。
表 １ 单位耗灰量统计表
…
数
２３５ 特殊情况处理 ．． 由于是裸岩灌浆 ， 在灌前冲洗 、 裂隙冲洗及进行 单点法压水试验时发现沿层面、 裂隙等部位有漏水 现象 。在施工初期采用可间歇灌浆、 变浓浆液等处 理措施 ， 效果不 明显， 后采取以下措施起到了事半功 倍的效果 ： ①先进 行裂隙 冲洗 ， 找到漏水通道 和部 位， 并将裂隙内的杂物冲洗 干净 ； ②对宽大裂 隙， 用 堵漏剂一水泥砂浆加棉纱进行堵漏 ， 待凝 ８ｈ③通 ； 水检验堵漏效果 ， 对效果不好的部位重新进行堵漏 ； ④固结灌浆在坡面的在喷混凝土凿除之前进行 ， 喷
要： 一般坝基 固结灌浆要求先 浇筑一定厚度 的盏重层混凝土 ， 而后进行灌 浆 ， 影响坝体混凝土 浇筑 ， 对于工期要求 紧张的工 程
来说 ， 无盖重 固结灌浆解决 了灌浆 与混凝土施工工期 的矛盾关 系。阐述了无盖重固结灌浆施工工 艺操作流程及方法 ， 拟定 的参 数 经压水试验和声波检测 手段检查 ， 符合预定 的灌浆效果 。 关键词 ： 门坎水 电站 ； 石 无盏重 ； 固结灌浆 ； 成果 ； 工艺分析

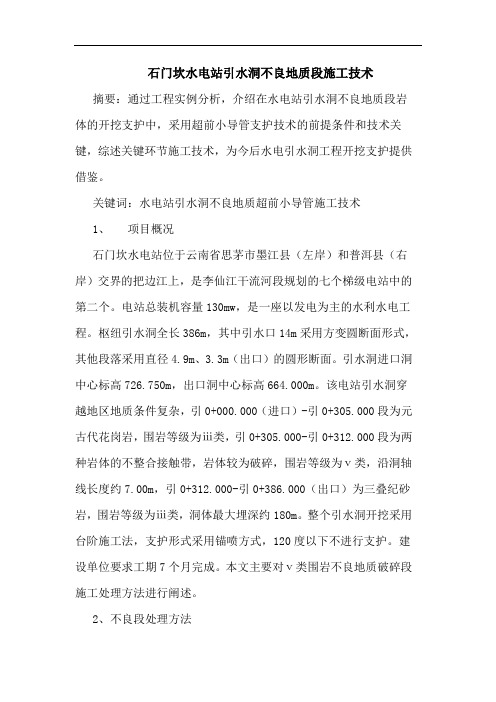

石门坎水电站引水洞不良地质段施工技术
石门坎水电站引水洞不良地质段施工技术摘要：通过工程实例分析，介绍在水电站引水洞不良地质段岩体的开挖支护中，采用超前小导管支护技术的前提条件和技术关键，综述关键环节施工技术，为今后水电引水洞工程开挖支护提供借鉴。
关键词：水电站引水洞不良地质超前小导管施工技术1、项目概况石门坎水电站位于云南省思茅市墨江县（左岸）和普洱县（右岸）交界的把边江上，是李仙江干流河段规划的七个梯级电站中的第二个。
电站总装机容量130mw，是一座以发电为主的水利水电工程。
枢纽引水洞全长386m，其中引水口14m采用方变圆断面形式，其他段落采用直径4.9m、3.3m（出口）的圆形断面。
引水洞进口洞中心标高726.750m，出口洞中心标高664.000m。
该电站引水洞穿越地区地质条件复杂，引0+000.000（进口）-引0+305.000段为元古代花岗岩，围岩等级为ⅲ类，引0+305.000-引0+312.000段为两种岩体的不整合接触带，岩体较为破碎，围岩等级为ⅴ类，沿洞轴线长度约7.00m，引0+312.000-引0+386.000（出口）为三叠纪砂岩，围岩等级为ⅲ类，洞体最大埋深约180m。
整个引水洞开挖采用台阶施工法，支护形式采用锚喷方式，120度以下不进行支护。
建设单位要求工期7个月完成。
本文主要对ⅴ类围岩不良地质破碎段施工处理方法进行阐述。
2、不良段处理方法根据工期要求及引水洞特点，本工程采用台阶发开挖方式。
投入造孔手风钻，出渣采用3m3 侧卸装载机并配10t 自卸车。
采用喷射机进行湿喷，锚杆、注浆导管施工选用车载架配人工手风钻钻孔为主施工。
根据引水洞水文地质资料，开挖过程ⅲ类围岩段为滴水状态，ⅴ类围岩不良地质破碎段为淋水状态，岩体破碎。
为保证施工安全，项目部决定采用超前小导管预注浆施工方法对该不良地质段岩体进行预处理。
2.1超前地质预报根据地质资料，当是施工开挖支护至引0+300.000处，采用超前水平地质钻孔手段进行地质预报，进一步验证地质勘探结果推断准确性，为施工处理提供准确的数据。
水利水电工程的技术总结
水利水电工程的技术总结水利水电工程的技术总结（通用5篇）水利水电工程的技术总结（通用5篇）1回首将要过去的一年，是忙忙碌碌的，是硕果累累的，是团结奋斗的，是伴着困难和惆怅的脚步而前进的一年。
这些都离不开领导和师傅们的指导，令我个人顺利的完成本年度工作。
经过一年的磨练，使我在工作上清晰了思路，掌握了方法，积累了经验，提高了个人工作质量。
现结合实际情况，对自己工作做以下总结，并认真总结工作中存在问题，以便今后自己加以改正。
一、提高业务能力和个人素质方面在20xx年初我很荣幸的参加了水土保持监测技术培训班，经过为期7天的学习，使我对水土保持监测有了更全面的了解和全新的认识。
同时在平时工作中也认识到自身专业知识欠缺，所以在业余时间学习了《水土保持学》、《水土流失动态监测方法研究》及相关规范和制度，掌握了水土保持专业基础知识，学习了新的方法及思路，深入的了解了水土保持侵蚀分类、影响因素等更细致的专业知识。
二、个人业务开展方面20xx年主要业务方主围绕二堡监测场后期建设、生产建设项目监测、生产建设项目资质申请和单位设施配备4个方面进行全面的开展。
1、哈密二堡镇水土保持监测场建设工作本年度在前期建设完成的土建（场内房屋、围栏的建设）及基础资料建设（门牌、警示牌的挂置）的基础上，我参与完成了提取数据所需的测钎、全方位集沙仪、大小型自动气象站等监测设备的安装，另结合场地实际情况，参与了自动传输监控器和小型风力发电机的安装，确保了监测场后期运行的安全和正常。
2、生产建设项目的开展本年度根据单位安排，主要对继续开展的龙源三塘湖风电工程和新接项目中新能发展、大唐、国投、国电、天电等风力发电工程水土保持监测服务工作进行负责。
目前，龙源三塘湖风电工程水土保总结报告已编写完毕，新能发展风电工程水土保持实施计划已近提交业主，场内固定监测点布设完毕，工程其他监测事项正在按照工程进度顺利开展。
大唐、国投、国电、天电风电工程水土保持监测实施计划编写完毕，场内固定监测点基本布设完毕，其他监测工作正在按照各工程不同施工进度正在开展。
石门坎电站双曲拱坝坝肩槽开挖爆破控制技术
Ｉ）：０３６ ０．ｓ ．０６—３５ ．０ １０ ．４ ＸＩ１ ．９９ ｉ ｎ １（ ｓ ） ９ １２ ｌ．６０６
１ 工程概述
李仙江流域石门坎水电站拦河大坝为常态混凝 土双曲拱坝， 坝项高程为 ７ ８ 坝基高程为 ６７ｍ ５ ｍ， ４ ， 坝高 １１ｍ 属百米 以上 高拱坝。拱坝坝肩槽 建基 １ ， 面为两岸斜坡加底部垫座构成的“ ” ｕ 型槽结构 ， 拱 坝建基 面为 连续变 坡面 ， 坝肩 槽 上 、 下游 侧为 陡峭坡
高边坡坝肩槽开挖施工 ， 根据不 同的地质条件 和爆破规模 ， 采取严格控制主爆孔和预裂孔 的单响 最大起爆药量为主和不耦合装药、 分段装药 、 条形装
药等避免或缩小粉碎 圈的减振措施 ， 以减小爆破振
动对拱坝建基面及两岸高边坡的振动影响。为控制 单响最大起爆药量满足设计要求 ， 施工 中采用先进 的孔内外延时接力起爆网络 ， 做到单孔单响， 以减小 对建基 面和边 坡 的振动 破坏 。
三面预裂和深孔梯段爆破一次成型技术具有施 工进度快 ， 半孔率高， 边坡平整度高的优点， 同时爆
・ 收稿 日期 ：０ １ ８—２ ２ １ —０ ０
作者简 介： 王建涛 （ ８ 一）男 ， １ ４ ， 河南南 阳人 ， ９ 助理工程师 ， 从事水利水电施 工质量管理工作 。
王建涛 ， 吴
祥， 穆国锋
４２ １ 钻孔 设备 ．．
的药卷安装时， 确保药卷位于炮孔的中心线上 ， 采用 竹片等进行固定药卷 ， 从而确保装药符合爆破设计
要求。 ４ ）良好 的起 爆 网络 与 合 理 的微 差 延 时 时 间是 提 高爆破 效果 的有 效 途 径 ， 也是 控 制 爆破 质 量 的最
石门坎水电站拱坝泄洪中孔、表孔悬臂混凝土施工
用 １ 圆钢反拉于内侧三角柱上。 ２ “ 拉 ” 构 ： 已浇筑 的下 层 混 凝土 内预 埋蛇 反 结 在 形柱， 以蛇形柱为中间支点， 并 蛇形柱一侧用 １ 拉 ２ 筋连接模板 ， 另一侧用 １ 拉筋加 固于地锚上。蛇 ２
文章编号 ： ０ — ９１２１）６ ０３ — ３ １ ６ ３５（０１０ — １ ０ ０ ７
Ｂ Ｉ１．９９ｊｉ ．０６—３５ ． １ ．６０５ Ｏ ：０ ３６／． １０ 锄 ９ １２ １０ ．４ ０
１ 工程 概况
石门坎水 电站大坝 为常态混凝土双曲拱坝 ， 最 大坝高 １１ｎ拱坝体形采用抛物线 双曲拱坝 ， １ ， ｉ 拱冠 梁底宽 ２ ．１ 厚 高比 ０ ２２ ３ ９７ｍ， ．２ 。坝顶长 ２６ ２ ９ ．６ｍ （ 顶拱上游面弧长）分 １ 个坝段 ， ， ５ 其中 １ 号 ５ 号坝
形柱两侧的拉筋均匀 对称布置， 使拉筋拉力转化为 三角柱轴 向受压 ， 以达到模板系统平衡、 稳定的加 固
效果。
根据工程实际 ， 石门坎拱坝 中孔 、 Ｌ 表孑 悬臂混凝
・ 收稿 日 ：０ １ ０ — ０ 期 ２ １ — ８ ２ 作者简介 ： 龙 （ ７ 一）男 ， 曹 １ ９ ， 湖北丹 江 口 ， ９ 人 工程师 ， 从事水利水 电建设工程管理工作。
层。中孔、 表孔混凝土分层详见图 １ 。 ３２ 悬 臂混 凝土模 板 系统 ．
悬臂混凝土模板均采用常规组合钢模板 ， 采用
个泄洪表孔 。泄洪表孔长 ３ １ ２ｌ， Ｉ 其上、 下游面为 １ １ ： 的悬臂结构 。上游悬臂长度 ９２７ １ ． ７１ 起悬 ． ～ ３８ ， ６ ５ １ ］ 高程 ７８ ９８ ２ ．３ ｌ ２ ．４ ～７９７３ｎ， 止悬 高程 ７２ ８５ｍ， ４ ．０ 最
水电站实习总结模板
水电站实习总结模板 转眼间一个辛苦的实习生活又结束了，想必你学习了很多新技巧，该总结一下这段时间的得与失，好好写份实习报告了。你所见过的实习报告应该是什么样的?下面是小编帮大家整理的水电站实习总结模板5篇，仅供参考，大家一起来看看吧。 水电站实习总结模板1 一、实习时间： 20--年6月6日—20--年6月18日 实习地点：---水电站 二、实习目的及意义： 通过实习，从而把书本上的理论和现实中的技术结合起来，让我们对所学过的各种仪器设备有一个感性的直观认识;并从实习中提高我们的交流团结协作能力，用所学过的知识去分析解决现实中的问题。除此外，实习还是我们在大学期间的最后一次特殊的学习，是一门意义重大的必修课，给我们去电力部门工作打下扎实的基础，同时也为继续深造的同学一次实践的机会。 三、实习单位简介： ---电站是一座位于沱江流域的小水电站，它属于四川富益电力股份有限公司，而四川富益电力股份有限公司是一家集“发、输、配、供、用、建、管”于一体的集团型电力生产经营企业，曾荣获四川省“工业企业最佳效益500强”、自贡市“工业企业利税前十强”称号，保持省级银企合作“诚实守信单位”、自贡市“A级纳税信用等级”。 ---电站以发电为主，兼有防洪、灌溉、航运等综合利用效益。库区容量有4120亿立方米，为下游农业灌溉等提供了很多方便;电站内现有三台发电机组，每台机组的装机容量是6900KW，设计年发电量合计1.73万千瓦时，供电人口100万人，受益面积15万公顷。 四、实习内容： 当我来到黄泥滩时，心情特别激动，这是我平生第一次进入水电站，也是我第一次真正意义上利用专业知识进行实际操作实习。 到站当天，受到电站领导和员工的热情接待。随后，由领导给我们讲了进入厂房的注意事项和相关的规定，由于我们是进行的电方面的操作，所以需时时处处注意安全，切实尊守安全操作规程，听从安排，长能确保人身、设备、仪器的安全，避免给个人和集体造成损失。当我们了解完这一切后，正式进入实习环节。 首先，我们的任务是参观电站设备等。先进入的是厂房，厂房又分为上部结构和下部结构，上部结构包括各层楼板及其梁柱系统、吊车梁和构架、以及屋顶及围护墙等。其作用主要为承受设备重量、活荷重和风雪荷载等，并传递给卞部结构;下部结构包括蜗壳、尾水管和尾水墩墙等结构。对于河床式厂房，下部结构中还包括进水口结构。其作用主要为承受水荷载的作用、构成厂房的基础，承受上部结构、发电支承结构，将荷载分布传给地基和防渗等。接着我们观看了发电机组和它的一些控制设备，那些控制设备都是记录有关发电机的运行状态，比如发电机运行时的温度，压力，输入输出的电流，电压等等。黄泥滩水电站是一个的中小型自动化水电站。需要大量的数据来检查运行状态，所以这的工作人员和技术人员必须每隔一定时间去抄表和检查，他们边工作的同时边给我们讲解有关设备的工作状态和解答我们提出的各种问题，我们从他们口中知道了那些励磁柜用途和原理，并且了解了很多的有关检查设备的方法。接下来我们观看了巨大的水轮机，共有三台，连接水轮机的是压力管道，压力管道是指从水库、前池或调压室向水轮机输送水量的管道。观看完厂房，我们坐船观看了库区以及船闸，工程师给我们讲解了船闸的构造及用途等。 接下来的几天，我们先听取了站内工程师们的讲座。讲座内容为发电站的历史、水电站的分类、水电站的优缺点、水电站的组成与水力发电的流程以及入厂的注意事项和操作规程等。着重对以下内容作的具体的讲解： (一)水电站基情况：水电站建设投资大，电站建成后运行成本较低，水能是一种环保可再生的能源，利用水电站机组开停比较方便可以做为调峰的职能。小型水电站对环境无大的影响，发电效率很高，能源利用率可达到80%，调节库区水量。不足之处是受自然环境影响较大，坝式水电站涉及库区围堰的淹没。电站按单机容量可分为大中小水电站。组成：挡水线路、泄水线路、排沙设施、发电引水系统、发电系统工程(主要设备水轮发电机组)、灯泡换流式机组(黄泥滩)、出口开关额定电压6300KV主变35KV、调速装置、励磁装置、冷却系统。水力发电工艺流程原理：水的势能通过流道推动水轮机的转动(水能-机械-能电能)转子随水轮机一起转动(制动装置由汽压、油压、水压操动)。主接线一次线路连接原则：运行可靠、检修方便、连接经济。 (二)电业安检作业规程：“安全生产、均匀合作”;电力作业安全适用于：发电、变电、配电农户和其安电气设备;安规：高压设备对地电压大于250V低压设备对地电压小于或等于250V;安全措施分类：全部停电、部分停电、不停电;保证安全的组织措施：工作票制度。 剩下的日子，我们按照规定，进行了水机运行、中控运行、机械检修、电气检修等实际的操作，具体内容如下： (一)水机运行 首先了解水轮发电机的铭牌：型号SF16—1613300。额定电流611A，额定容量6900kVA，额定电压6300V，额定功率因数0.9(滞后)，额定频率50HZ，相数3，飞逸转数360r/min，额定励磁电流325A，额定励磁电压260V。再观看周围的控制设备，那些都是记录着有关发电机的运行状态，如发电机运行时的温度，压力，输入输出的电流，电压等等。 黄泥滩用是是贯流式水轮发电机，对于贯流式水轮发电机有如下技术要求： 1、发电机为卧式灯泡贯流式结构，与水轮机共用一根主轴、反向推力轴承与径向轴承共用同一油槽。正向推力轴承和径向轴承均没有高压油顶起装置。 2、发电机采用密闭强迫行循环空气冷却系统，设有了高效轴流同机和6个空气冷战却器。 3、定子、转子绕组均采用F级绝缘结构。 4、主引出线方位为+Y偏--方向5度，中性引出线方位为+Y偏+-方向5度。 5、发电机没有纵、横联接阻尼绕组及一个接地碳刷装置。 6、测量发电机各部位温度，在定子槽内没有18个平面钢热电阻测量元件，在正反推力轴承、导轴承及各部位温度导轴承及空气冷却器处均埋没WZC-200型温度计并没有信号测温装置。 7、发电机采用机械制动装置，制动器采用气压复位，制动器工作气压0.7MPa，在30%——35%额定转速时连续制作，制动时间约2Min。 8、发电机各部分冷却器允许最大工作水压0.25MPa，试验压力为0.4MPa。 9、发机没有4个容量为20--W的中热器。 10、发电机采用可控硅谷自并激静止励磁系统。 11、发电机没有水雾灭火装置。 (二)中控运行 利用微机控制回路的接线原理，观察记录各运行数据，主要控制方式有利用控制装置和接线回路按指定的要求控制回路，断路器控制回路(电站和变电所重要元件)。 高压断路器有手动式(交流电源)、电磁式(直流电源)、弹簧式(交直流两用电源)。 利用信号回路观察一次回路的各种状态。 事故信号分为有自动复归信号、闪光母线信号、中央复归信号。 操作机构分为以下几种： 1、手动操作机构(操作作手柄)结构简单，成本少，但不能自动重合闸。 2、电磁操做机构应用广泛，对电源要求高，噪声振动大。红灯指示合闸状态，绿灯指示分闸状态(状态监视和回路监视)。 3、弹簧操作机构，消耗功率不大、机械闭锁。 (三)机械检修 机械检修的内容主要有以下几个方面： 1、主机; 2、电机维护; 3、水系统：技术供水泵、消防水泵、水池、排水泵; 4、油系统：压力油泵、高压减载油泵、地位油泵、集油泵; 5、气系统：中、低压空气机6、起闭系统：尾水工作门、进口检修门、拦污栅、行车、电动葫芦等等。 空气冷却循环为：风机——转子——气隙——定子——空气冷器——风筒——风机。 接力器：油压动作、接力器动作、调节活塞。 灯泡贯流式水轮发电机：磁极装配、转子支架、转子支配、磁极线圈、轴承装配、轴承下游盖、润滑油管装配、径向轴瓦、轴承座、轴承支架、通风系统、油泵装置。 (四)电气检修 进行电气检修先，首先观看电气配电柜注意事项(转换门开关前务必先断开空气断路器然后再转换刀开关)。 电气配电柜包括：风机油泵，母线联络闸主厂配电箱，报警装置逆变电源，AC/DC220V，励磁电流互感器柜，电调用互感器柜，测量用互感器柜，发电机出口开关柜(JY/V2-10)6000V600A主变低压侧开关柜，电电机出口开关柜，测量，调用，励磁用互感器柜升缩器等。 (五)参观变电站 在工程师的带领下，我们先后到了意志变电站和安河变电站，观看了变电站的变压器的一次和二次实物接线，同时还观看了电气配电室，工程师给我们讲解了变压器的保护装置以及接线方法，各个开关刀闸所控制的器件以及原理作用等。最后观看了中控室和它的自动控制装置以及各类仪器仪表。 五、实习总结 通过短暂的实习，让我受益非浅，以前觉得书本上很空洞的东西现在清楚明了了许多，我真正的感到了“实践出真知”这句话的内涵，自己亲身实践的东西是自己永生难忘的。从小的方面来说，我身切体会到了做好自己工作的重要性，在做事之前，要周全考虑到各个方面，特别是我们学理工的，更要有逻辑思维和一丝不苟的态度来对待事情，例如：在电站中和工作人员一块实习，必须认真负责，要记录好那些数据，并且要检查那些机组的运转是否正常，记录完一定数据还要分析，这些都是技术员必须认真做好的，因为分析数据可以早发现机组运行时的一些运行即将出现的问题，从而做好检修工作，不然的话，若机组一出现故障，那损失是相当巨大的。正是因为他们对工作认真负责、一丝不苟，所以从未发生过重、特大安全事故，希望他们继续保持发扬这种精神。这是我们应该学习的精神。 水电站实习总结模板2 作为一名刚从学生转变到正式新员工的角色，在结束了十天人文愉悦的公司文化学习之后，随之而来的是三个月的轮岗实习，我很庆幸我的第一个实习驿站就是变管所，下面就我在变管所麾下的几个变电站的经历和心得与大家分享，并以此为己勉励。 此站实习自8月20日开始，将持续20天。当天上午我们在变管所主要负责人的监督下通过了安规开始，下午到天井山110kv变电站去热身。次日我们前往正在筹建即将投入运行的220kv洱源集控站，不过先是到了邓川110kv变电站，在此十天期间，我们将会对整个变电运行的种种做最初步、最感性的认识和了解。之后的十天到下关220kv变和大理500kv变各五天，这期间就是巩固和提高自己对变电运行的认识。这是我人生中弥足珍贵的经历。 尽管变电站电压等级不一样，但还是有很多相似的，如下大概介绍我的认识情况。首先，认识和学习一次设备(主变压器、短路器、隔离开关、电流互感器、电压互感器、耦合电容器、避雷器、电力电缆、母线、所用变、电抗器、电容器)的基本原理、主要结构和在电网中的作用，型号及技术参数。通过对以上内容的学习，我了解了电能生产的全过程及变电站电气设备的构成、型号、参数、结构、布置方式，对变电站生产过程有了一个完整的概念。熟悉变电站主接线连接方式、运行特点、初步了解电气二次部分、继电保护及自动装置，巩固和加强了所学的专业知识，为今后的工作岗位打下良好的基础，其次，学习变电站值班员岗位职责、安全职责、值班制度和交接班制度，培养正确的劳动观、人生观、价值观，为以后确保所从事工作岗位的安全生产奠定思想和理论基础。同时我更希望由一个不谙世事的学生在轮
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
云南石门坎水电站大坝模板施工技术总结仇德红吴祥摘要云南石门坎水电站双曲拱坝为常态混凝土拱坝，形体复杂，模板型式多样，其中翻转模板、球形键槽模板、整体廊道模板、斜拉式牛腿模板均被采用。
现将双曲拱坝的模板施工总结如下，为类似工程施工提供参考。
关键词石门坎电站大坝模板技术总结1 工程概述石门坎水电站大坝为常态混凝土双曲拱坝，坝顶高程EL758m，最低建基面高程EL642m，最大设计坝高116m，拱坝体型采用抛物双曲拱坝（拱圈轴线为抛物线），坝顶轴线展开长度为296.29m，拱坝厚高比为0.222，最大中心角83.24°（EL683m高程）。
平曲线最小曲率半径为66.036m，坝体上游面最大倒悬度0.254，下游面最大倒悬度0.117。
2 模板结构形式的选择本工程采用的模板为上、下游面翻转模板，本工程拱坝的一个浇筑层厚6m，模板的高度设计为3m，使得模板接缝较少，坝面浇筑完成后外观效果良好。
2.1 横缝模板本工程横缝设计为多个球面键槽的铅直面，故采用多卡球面键槽模板爬升工艺，在靠近坝面上、下游狭窄部位，与散装组合钢模板拼装。
根据横缝从下往上由宽变窄的特点，结合浇筑层厚 1.5m，2.0m，3.0m的分层要求，模板尺寸定为 3.0m(宽)×3.1m(高)。
圆球形键槽直径80cm，深度15cm，圆球中心间排距100cm。
横缝底部宽度24.2m，顶部宽度5.0m，有7个坝段需要使用多卡球面横缝键槽模板，根据横缝下宽上窄、但下部坝段少的实际情况，采用AUTOCAD进行模拟配板分析，一个单独坝段为一套，则需配置5套模板，每个浇筑横缝布置5块，因此模板总数为：5套×5块×2(两侧横缝)=50块。
球形键槽模板简图见图1。
2.2 坝体其他部位模板（1）廊道采用混凝土预制模板，节长 1.5m预制钢筋混凝土整体式廊道模板，廊道水平交叉段，采用交叉廊道模板，由两块半边三通式廊道模板合并。
廊道斜坡与水平交叉段，采用异形廊道模板。
在预制时，按预定尺寸将定型廊道模板切去一角，形成异形模板，空出的部位采取现立模板补缺。
跨横缝廊道模板，采用半边廊道的预制钢筋混凝土模板，见图2、图3。
图1 横缝键槽模板简图图2 整体廊道模板安装整体式预制混凝土廊道模板时，撑好底部的对称木，增强整体性，两节模板之间的缝隙，用水泥砂浆填塞。
（2）闸墩牛腿采用斜拉模板，预先在先浇块内埋设钢筋（蛇形）柱，通过拉条连接固定模板，具体形式见图4。
图3 廊道交叉段模板图4 斜拉式牛腿模板（3）闸门槽采用钢模板，通过铰和连杆的作用使闸门槽上下游侧面的模板绕铰向内转动，同时撬动顺水流方向的模板，则闸门槽模板全部脱落混凝土面，再继续提升，将模板升至立模位置，固定好顺水流方向模板，再松开钢丝绳，活动架便自由下落，通过铰和连杆将模板撑到设计位置。
门槽插筋弯成“L”形，用铁丝固定在模板的凹槽内，拆模后将插筋扳直。
模板的设计、制作、安装符合现行国家相关规范的要求，模板能较好的符合各种曲率半径双曲坝面的体型要求，确保模板系统在各种倒悬度和工作情况下的稳定及安全性。
3 曲面体型误差分析本工程大坝设计为双曲拱坝，大坝体型的实现采用以折代曲方式，按照《水利水电工程模板施工规范》(DL/T 5110-2000)的规定，对于一般大体积混凝土在结构物边线与设计边线的模板安装允许误差为±10mm。
当模板采用以折代曲方式时，要求坝面曲线到模板相应弦线的最大距离不超过10mm。
因此模板的宽度和高度设计要以此为依据。
模板的宽度取决于水平拱圈的曲率，模板的高度取决于铅直方向的曲率。
根据目前设计资料，竖直方向上按照3m高分层、水平方向上按照3m宽模板进行作图分析，则：1）竖直方向：模板有效斜长的变化范围为3～3.1m，最大值位于6#、7#坝段底部和顶部。
以折代曲的偏差范围为0～10mm，最大值位于7#坝段EL668高程附近。
模板最大仰角13°，最大俯角25°，分别位于拱冠处底部的上游面和下游面。
2）水平方向：大坝上游面用3m宽模板以折代曲的偏差范围为0～9mm，最大9mm，位于上游面EL650高程的6#坝段处；大坝下游面用3m宽模板以折代曲的偏差范围为1～10mm，最大10mm位于下游面EL650～EL668高程的6#、7#坝段处。
4 模板配置方案4.1 上、下游面模板（1）方案：翻转模板拟采用2m×3m和3m×3m两种规格，按照最大需用量的模板配置数量如下：对于以3m宽模板以折代曲的偏差较大区，则采用以下两种方案：a、采用水平方向可调节的翻转模板，将3m宽设计为1.5平直段＋2×0.75m可调段。
此方案由于采用柔性可调模板，相当于将以折代曲的宽度由3m 降为 1.5m，因此在局部曲率半径较小的部位，可以采用此方案来降低以折代曲的误差。
但是，由于增加了用于加固0.75m 可调节模板的两根竖围囹，故单块模板的重量增加了，并且两侧的竖围囹对柔性面板的调节操作有一定的干扰。
此方案将以折代曲的宽度由3m降为2m，在局部曲率半径较小的部位，也可以改善以折代曲的误差。
（2）拱坝上下游面模板的整体方案说明①按以上配置，模板以折代曲的误差均能控制在±10mm范围内；②模板间的间隙及处理由于拱坝体形的特殊性，模板在坝体上、下游排布时，模板的竖直倾角沿坝体高程不断变化，由开始的向上游面倾斜逐渐转变为向下游面倾斜，从而导致相邻两块模板间，出现先增大后减小的V 字或倒V 字开口、三角形或梯形间隙，且下游面较上游面稍大。
由于各坝段相邻模板最大间隙为1～25mm，较大的间隙主要分布在拱坝上游面坝顶附近的范围内，及拱坝下游面随1＃～15＃坝段的1＃坝段的坝顶区域逐步向中间7＃坝段的中下高程区域移动，再逐步向15＃坝段的坝顶附近区域移动的范围内。
在水平拱圈方向相邻模板间也存在有相对转角，会导致上游面模板背面开口，下游面的模板正面开口，开口最大值约为6mm。
竖直方向也会出现这样的开口，最大值约为4mm。
对于模板间隙的处理应遵循不同的缝宽，采用不同的方式的原则灵活处理，不能一概而论。
就该拱坝的而言，模板间隙相对较小。
小于3mm的缝隙，宜采用刮腻子的方法处理，3～6mm的间隙采用贴单层胶带（宽度不小于50mm）的方法处理，大于6mm 的间隙采用楔木条或拼缝板的方法处理。
③特殊部位的模板对于建基面处不能使用大模板的部位，和一些边角部位，使用小钢模或木模。
为确保大、小模板的平顺连接过渡，设计采用0.15m×0.12m×3.0m 规格的过渡模板，数量暂定为10套。
④模板随高度上升，有效斜长在不断变化，最大斜长达到3.307m，3m模板无法满足3m浇筑升层的需要，此时需要适当降低混凝土浇筑升层高度。
4.2 横缝键槽模板（1）悬臂模板（设球形键槽）拟用 3×3.1m的规格。
按最大需用量的模板配置数量如下：（2）特殊部位的模板在坝体的横缝面上、下游侧，设计采用0.15m×0.12m×3.1m规格的过渡模板，来实现大模板和小钢模的平顺连接，数量暂定30套。
5 模板加工模板由专业模板厂加工，分成面板和三角架单件，运至现场后进行组装使用。
混凝土预制模板采用在工地预制厂，放大样分块预制，在仓内组装就位。
6 模板施工(1)翻转模板安装：首层模板安装→第二层模板安装→首层模板翻转到第三层→第二层模板翻转到第四层→第三层模板翻转到第五层→下一循环。
单块模板翻转作业流程：吊车就位→挂钩→锚筋螺栓松卸→起吊→安装→测量调整→拼缝板安装及补缝→锚筋埋设→下一循环。
首层模板安装时，由于模板的锚筋对首层模板不起作用，因此，需对首层模板采取特殊的加固方式。
模板底部外侧使用锚筋加固，锚筋与模板之间使用方木支撑，不允许使用插筋直接紧贴模板进行加固。
倒向仓内的模板上半部使用内撑和内拉组合加固方式，倒向仓外的模板上半部使用外撑和外拉组合加固方式，支撑杆采用Φ25钢筋，拉力筋采用Φ12钢筋。
首层模板安装加固好后即可进行第二层模板的安装，第二层模板安装时部分首层模板的锚筋还没埋设，或者安装的锚筋抗拔力并没有完全达到设计要求，第二层模板还是靠首层模板的加固系统承受荷载的，因此，首层模板的加固系统不能提前拆除和破坏。
第三层模板安装在首层模板的锚筋埋设后上部共施工完一仓或两仓混凝土(锚筋锚固力达到设计要求)后进行安装。
第四层模板安装即进入了正常的翻升作业方式，模板翻转采用8t汽车吊安装。
上、下游面翻转模板安装必须确保拼缝严密、不漏浆，同时要保证双曲拱面准确，光滑平正，无错台。
双曲拱坝的上、下游坝面对每一仓都是一个不同的近似圆环扭曲面，对坝面的每一个点，不仅水平座标在X轴和Z轴方向有变化，垂直角度也有变化，因此用模板上斜杆伸缩，调整模板收仓高程座标时，一定要用高精度仪器配合，并用内撑杆支撑定位，确保仓内混凝土浇筑完后收仓口模板走样在允许范围内。
木工在调整模板收仓口座标时划准混凝土浇筑收仓线，混凝土浇筑工严格按收仓线笔直收仓，确保浇筑仓内混凝土收仓面在上、下游模板附近平直。
(2)翻升模板安装，首先在第一层仓位上预埋爬升锥体与锚筋，待浇筑好的混凝土强度达到4MPa时，采用仓面8t汽车吊吊装模板，安放于爬升锥体上，调节校正模板以备浇筑下层混凝土，如此依次上升至设计高程。
(3)除散装组合钢模板、木模板采用人工拆装外，悬臂模板，整体提升或拼装模板由仓面吊车拆装。
(4)对于少数结构比较复杂的仓位，视结构情况采用卷扬机或简易扒杆拆装。
7 结束语本工程使用的几种模板，体现了以下各项性能要求：（1）模板能较好地符合各种曲率半径双曲坝面的体型要求。
（2）确保模板在各种倒悬度影响情况下的稳定及安全性。
（3）实现模板快速连续翻转，一套模板在某一坝段连续翻转，周转次数多；实现无脚手架高空作业。
（4）模板能俯仰调节的同时，实现上下节间力的传递及锚固系统锚固强度的提供。
（5）模板配件标准化，模板与普通钢模板具有通用性。
多类模板在石门坎水电站双曲拱坝坝身各部位的成功应用，为类似工程施工提供了参考借鉴。
