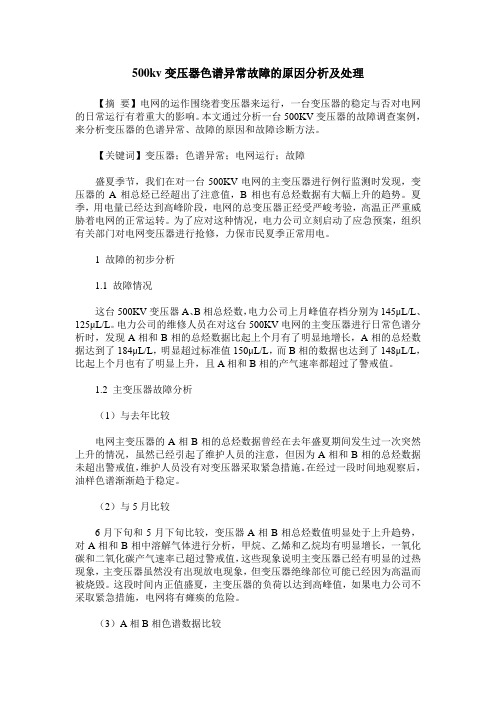

500kv变压器色谱异常故障的原因分析及处理
500kv变压器色谱异常故障的原因分析及处理【摘要】电网的运作围绕着变压器来运行，一台变压器的稳定与否对电网的日常运行有着重大的影响。
本文通过分析一台500KV变压器的故障调查案例，来分析变压器的色谱异常、故障的原因和故障诊断方法。
【关键词】变压器；色谱异常；电网运行；故障盛夏季节，我们在对一台500KV电网的主变压器进行例行监测时发现，变压器的A相总烃已经超出了注意值，B相也有总烃数据有大幅上升的趋势。
夏季，用电量已经达到高峰阶段，电网的总变压器正经受严峻考验，高温正严重威胁着电网的正常运转。
为了应对这种情况，电力公司立刻启动了应急预案，组织有关部门对电网变压器进行抢修，力保市民夏季正常用电。
1 故障的初步分析1.1 故障情况这台500KV变压器A、B相总烃数，电力公司上月峰值存档分别为145μL/L、125μL/L。
电力公司的维修人员在对这台500KV电网的主变压器进行日常色谱分析时，发现A相和B相的总烃数据比起上个月有了明显地增长，A相的总烃数据达到了184μL/L，明显超过标准值150μL/L，而B相的数据也达到了148μL/L，比起上个月也有了明显上升，且A相和B相的产气速率都超过了警戒值。
1.2 主变压器故障分析（1）与去年比较电网主变压器的A相B相的总烃数据曾经在去年盛夏期间发生过一次突然上升的情况，虽然已经引起了维护人员的注意，但因为A相和B相的总烃数据未超出警戒值，维护人员没有对变压器采取紧急措施。
在经过一段时间地观察后，油样色谱渐渐趋于稳定。
（2）与5月比较6月下旬和5月下旬比较，变压器A相B相总烃数值明显处于上升趋势，对A相和B相中溶解气体进行分析，甲烷、乙烯和乙烷均有明显增长，一氧化碳和二氧化碳产气速率已超过警戒值，这些现象说明主变压器已经有明显的过热现象，主变压器虽然没有出现放电现象，但变压器绝缘部位可能已经因为高温而被烧毁。
这段时间内正值盛夏，主变压器的负荷以达到高峰值，如果电力公司不采取紧急措施，电网将有瘫痪的危险。
分析500kV变电站变电运行故障分析及处理
分析500kV变电站变电运行故障分析及处理500kV变电站是电力系统中非常重要的部分，其变电运行故障不仅会影响到供电质量，还会对整个电网带来较大的影响。
对于500kV变电站的变电运行故障分析及处理显得尤为重要。
一、变电运行故障的类别和原因分析变电运行故障主要分为设备故障和操作失误两类。
1. 设备故障：这是指变电站内主要设备的故障，包括变压器、断路器、隔离开关等的故障。
其原因可能是设备老化、质量问题、操作不当等多种因素导致。
2. 操作失误：这是指变电站工作人员的操作过程中出现的错误，如误操作、违章操作等。
原因可能是工作人员技术水平不足、操作规程不严格等问题导致。
1. 对供电质量的影响：500kV变电站作为电力系统的重要节点，一旦出现故障将影响到供电质量，可能导致局部或者整个电网的短时停电。
2. 对电网稳定性的影响：变电运行故障可能会引起电网的不稳定，导致电压波动、频率偏离等问题，严重的情况下甚至会引发电网大面积故障。
三、变电运行故障的处理流程1. 故障预警：通过设备监测系统、数据分析等手段，及时预警可能出现的故障，提前做好准备。
2. 故障定位：一旦出现故障，首先要迅速定位问题所在，明确故障点，尽快排除故障。
3. 故障处理：针对不同故障类型采取相应的处理措施，如设备故障需及时更换或维修，操作失误需立即纠正等。
4. 故障恢复：在处理好故障后，需要及时恢复设备和电网的正常运行状态，以减少故障对供电和电网的影响。
1. 设备维护：对变电站的主要设备进行定期检查和维护，防止设备故障的发生。
2. 人员培训：对变电站工作人员进行定期培训，提高其技术水平和操作规范，减少操作失误的可能性。
3. 设备更新：对老化设备及时更新，提高设备的性能和可靠性，减少设备故障的发生。
4. 预防措施：对于已知的故障隐患，需采取相应的预防措施，减少故障的发生概率。
500kV变电站的变电运行故障是电力系统中需要引起高度重视的问题。
通过对故障的分类分析、影响分析、处理流程和防范措施的研究，可以有效降低故障对电力系统的影响，保障电网的安全稳定运行。
500kV变电站变电运行故障分析与处理
500kV变电站变电运行故障分析与处理摘要：变电站是电力系统的重要组成部分，发挥着十分关键的作用，工作负荷也很大，出现一些故障是难免的。
尤其对于500kV的变电站出现故障的概率更大，经常出现的故障表现为倒闸操作、变压器等故障，而导致这些故障发生的原因有很多，有常见的故障原因，也有不常见的故障原因，需要电力系统的技术人员认真检查、仔细分析才能找到故障的症结所在。
基于此，本文将对500kV变电站变电运行故障分析与处理对策进行分析。
关键词：500kV变电站；运行故障；分析；处理1 500kV变电站变电运行故障分析1.1 变电站母线系统常见故障现阶段我国的变电站中，连接各个部位的导线多数情况下都是直接通过圆形截面与矩形绞连的方式连接在一起的，在此基础上，发电厂的电能通过母线被输送到各个部位上。
但是，如果在变电站运行过程中，母线出现了故障，就会导致整个供电系统瘫痪，致使供电系统无法正常运转，出现大面积停电的问题。
1.2 变电站输电线系统常见故障从现在的情况来看，变电站输电系统出现的故障大致可以分为以下几类，即架空输电线路断裂导致的故障、绝缘电子设备损坏导致的故障以及部分人为因素以及外力因素导致的故障。
现阶段，为了保证供电，我国的输电线路覆盖的范围越来越广，但是在一些偏远的山区，对线路进行检修的难度较高，因此，变电站输电系统故障也十分常见。
1.3 线路故障虽然线路在500kV变电站运行过程中发生故障的几率较小，但仍作为一项问题存在。
500kV输电线路由于大部分直接暴露于自然环境当中，极易受到雷电、污秽、大风以及外力破坏等因素的影响，造成各种故障的发生：雷击是500kV线路发生故障的主要因素，直击雷的概率最高，会直接毁坏设备的绝缘；在雾天和雨雪天气空气湿度较大，污闪会严重威胁线路运行；大风会造成线路导线摆动幅度过大，造成机械伤害或相间放电。
1.4 倒闸操作故障变电站运行过程中，将变电设备由一种状态转变为另一种状态所进行的操作称为倒闸操作。
分析500kV变电站变电运行故障分析及处理
分析500kV变电站变电运行故障分析及处理500kV变电站是电网系统中重要的一个组成部分，它承担着输送电力、升压电压、分配电能等重要功能。
但是在运行过程中，难免会出现各种故障，如何准确快速地分析并处理变电运行故障，对于保障电网安全稳定运行具有重要意义。
本文将围绕500kV变电站变电运行故障的分析及处理进行深入探讨。
1. 电压异常500kV变电站作为电网的关键节点，电压异常可能会对电网产生重大影响。
电压异常故障可能有多种原因，如变压器内部故障、负荷突然变化、短路等。
对于电压异常故障，需要及时进行分析并处理，以减少对电网的不良影响。
2. 母线故障母线是500kV变电站的重要组成部分，承担着输送电能的重要任务。
母线故障可能会导致对电网主干的影响，甚至导致电网的瘫痪。
及时分析母线故障的原因，并采取有效措施进行处理是非常必要的。
3. 设备故障500kV变电站内的设备包括变压器、断路器、隔离开关等，任何一种设备的故障都可能对电网产生不良影响。
设备故障的分析及处理需要具有一定的专业知识和经验。
及时排查设备故障的原因，并进行维修或更换是保障电网运行的关键。
1. 现场勘察当发生500kV变电站变电运行故障时，首先需要进行现场勘察，了解故障的具体情况。
现场勘察需要综合考虑电压、电流、温度及设备状态等因素，以尽快确定故障点和故障范围。
2. 数据分析500kV变电站通常配备有监控及数据采集系统，通过分析系统采集的数据，可以更快速地定位故障发生的位置和范围。
数据分析需要结合现场勘察的结果，综合考虑各种因素，以排除假象并准确定位故障点。
3. 设备测试在确定故障点和范围后，需要对相关设备进行测试，以确定故障设备的具体情况。
设备测试需要结合设备的技术特点和故障表现，采用合适的测试方法，以快速准确地确认设备故障。
1. 设备维修或更换当确定故障设备后，需要及时进行维修或更换。
设备维修或更换需要根据设备的具体情况和故障原因，采用合适的维修方法和技术手段，以尽快恢复设备的正常运行状态。
500kV变电所变电运行中的故障分析与处理
500kV变电所变电运行中的故障分析与处理500kV变电所是电力系统中的重要组成部分，负责将输电线路的高电压转换为适合用户使用的低电压。
在变电所的运行过程中，可能会发生各种故障，如设备损坏、电气问题等。
本文将对500kV变电所变电运行中常见的故障进行分析与处理。
1. 设备故障设备故障是变电所运行中最常见的故障类型之一。
变压器的绕组可能会出现短路或接地故障，导致变压器无法正常工作。
隔离开关、断路器等其他设备也可能因为电气故障或机械故障而损坏，造成电力系统的停电。
对于设备故障，首先需要及时进行检修或更换损坏的设备。
在检修过程中，需要先切断故障设备与电力系统的连接，确保工作人员的安全。
然后，检查设备的电气和机械部分，找出故障原因。
根据故障原因，进行修理或更换所需部件。
2. 电气故障电气故障是变电所运行中另一个常见的故障类型。
由于过载或短路，导致电网电压不稳定或电流过大。
电气故障可能导致设备损坏，甚至引发火灾等事故。
针对电气故障，需要及时检测和排除故障。
可以通过使用电气设备来监测电流和电压的变化。
如果出现异常，应立即切断故障设备与电力系统的连接，并寻找故障原因。
有时，电气故障可能是由于电线的绝缘老化或局部击穿等问题引起的，需要进行绝缘检测和修复。
还可以根据故障原因，采取相应的措施，如增加容量、改进接地系统等，以预防故障再次发生。
3. 其他故障除了设备故障和电气故障外，还有一些其他类型的故障可能会发生在500kV变电所中。
天气极端情况下，如暴风雨或冰雪天气，可能会造成输电线路的断裂或设备的受损；动物进入变电所也可能引发故障。
对于这些情况，需要及时采取措施修理或防止进一步损坏。
在天气极端情况下，可以考虑增加设备的防护措施或设置防护罩。
对于动物侵入的情况，可以采取安装防护网或加强安全措施等方法。
500kV变电所变电运行中的故障包括设备故障、电气故障和其他故障。
针对这些故障，需要及时检修或更换损坏设备，进行故障原因的分析，并采取相应的措施预防故障再次发生。
一起500kV变压器放电故障的分析
表 １ 发现变压器故障时的油试 验数据
Ｔａ ｌ ｏｉ ｔ ｓ ａ ａ ｗｈ ｎ ｔ ａ ｓｏ ｌ ｅ ａ ｌ ｆ ｕ ｄ ｂ ｅ１ ｌ ｅ ｔ ｔ ｅ ｒ ｎ ｆ ｒｎ ｔ ｆ ｕ ｔ ｏ ｎ ｄ
目， 现 并无 明 显异 常变 化 。 芯 夹 件绝 缘 电 阻变 化 发 铁
件， 即夹件问、 铁芯片间、 铁芯接地片接触不 良造成悬
浮放 电 ； 一个 是 电 回路 的 相关 部 件 ， 套管 均 匀 球 另 即
不大 ， 绕组直流电阻也完全合格（ 见表 ２ 。 ） ２２２ 局 部放 电试验 及 超 声 波故 障 定位 试 验 采 用 ．． １５Ｈ 单相电源 ， ２ ｚ 从低压侧励磁 ， 测量高 、 、 中 低压侧 的视在放电量 ， 超声波定位探头放置在高 、 中压 出线 附近。根据 Ｇ ０４ ２０ Ｂ １９— ０３中规定的变压器局部放电 试验的试验步骤加压 ， 试验进行 中发现局部放电量较 大 ， 因 此 ５０ｋ 高 压 侧 最 高 电压 仅 加 到 １ ｍ ０ Ｖ ．Ｕ ／ ０
关键词 ： 变压器 ； 电； 障； 放 故 分析 中图分类号 ：Ｍ １ Ｔ ４ 文献标识码 ： Ａ 文章编号 ：６ ４ １６ （０ ００ — ０ ７ — ３ １７ — １ １ １）４ ０ ０ ５ ０ ２
一
台变压器要投入运行 ， 首先应有 出厂试 验的合
时发现故障 ， 避免持续恶化。
格证 ， 次 要通 过现 场 交 接试 验 ， 是 因为变 压 器 经 其 这 过 了设计 、 制造 、 安装 、 运输 等 许 多环 节 ， 何 一 个小 任 差错都 可能 导致变 压器 出现 故障 ． 终 影响 系统 安全 最
500kV变压器围屏树枝状放电故障分析
500kV变压器围屏树枝状放电故障分析摘要：主要研究500kV变压器围屏树枝状放电故障，分析了变压器故障的常见类型，并对500kV变压器围屏树枝状放电故障的原理以及发展过程进行了分析。
关键词：变压器；围屏树枝状放电随着国民经济发展，500kV电网得到迅速发展，已成为地区骨干网架。
变压器是变电站的核心设备，变压器故障将会严重影响变电运行，导致区域供电中断，影响群众正常生产生活。
本文重点分析500kV变压器围屏树枝状放电故障的原理和原因，对提高500kV变压器安全稳定运行有重要意义。
一、变压器故障变压器故障类型比较复杂，根据故障部分划分，有内外部故障两种，根据故障形式不同，可以分为绝缘老化、局放、电弧放电、低能量放电等几类，根据故障发生过程，可以分为突发性故障以及慢性发展故障两类。
（一）内部故障1、磁路故障磁路故障是指变压铁芯以及夹件故障，其中铁芯多点接地故障最为常见。
2、绕组故障绕组故障是指线段、纵绝缘以及引线故障，主要有绝缘击穿、断线、绕组/曾建短路和绕组变形等几种。
3、绝缘故障变压器绝缘故障主要有绝缘油以及主绝缘故障两类，包括绝缘油异常、绝缘系统受潮、相间短路、围屏树枝放电等几种。
4、结构件和组间故障主要是指内部装配金件、分接开关、套管、冷却器等结构件和组间故障。
（二）外部故障1、油箱故障变压器油箱焊接连接不良、密封泄露可能会导致绝缘油渗漏。
2、冷却系统故障变压器冷却系统主要有油泵、风扇、控制设备等几部分结构，出现故障会导致冷却系统工作异常，变压器运行温度升高，可能导致零部件烧损甚至导致变压器爆炸事故。
3、附件故障变压器还配套有一系列附件，包括套管、储油柜、测温元器件、净油器、吸湿器等，外部附件故障不及时处理，很可能会快速发展为内部故障。
二、500kV变压器围屏树枝状放电故障（一）故障形成过程1、局放薄弱部位变压器绝缘是绝缘油、绝缘纸、绝缘纸板串联组合绝缘结构，不同结缘介质的介电系数不同，根据变压器的绝缘设计方案，需要合理分配不同绝缘材料厚度，否则将会导致部分绝缘结构承受非常大的电应力。
500kV变压器油色谱数据异常分析
500kV变压器油色谱数据异常分析摘要：某500kV变电站2号主变压器按正常周期取本体油样进行色谱分析时，发现A相变压器油中溶解气体的色谱试验数据出现异常，经过分析判断设备内部发生高温过热故障，在吊罩检修查找故障时，找到了故障点，避免了变压器故障的进一步发展和事故的发生。
关键词：主变；色谱分析；高温过热；三比值法1前言当变压器内部发生潜伏性故障时，产生的故障气体经对流、扩散不断溶解在油中，故障气体的组成和含量与故障的类型、严重程度密切相关。
测定变压器油中溶解气体各组分含量，可以对运行设备可能存在的故障进行分析和判断，并可监视故障的发展状况。
在诊断故障时一般先使用油中溶解气体的含量注意值进行故障的识别，而后运用三比值法等方法进行故障类型和故障趋势的判断。
2变压器故障分析判断方法2.1油中溶解气体组分含量的注意值法变压器油中溶解气体组分包括氢气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔共7个组分，其中甲烷、乙烷、乙烯、乙炔4种气体的总和成为总烃。
总烃、乙炔、氢气含量的注意值只能用来粗略地判断变压器等设备内部可能存在早期故障。
对于运行中的500kV变压器气体含量注意值应符合H2=150μL/L,C2H2=1μL/L,总烃=150μL/L。
2.2特征气体法在运用注意值初步判断变压器内部可能存在故障时，可以进一步采用表1不同故障类型的产期特征的特征气体法，对设备故障性质进行识别。
表1 不同故障类型的产气特征2.3三比值法2.3.1编码规则改良三比值法是采用五种气体的三对比值作为判断充油电气设备故障的方法。
其编码规则见表2。
表2 改良三比值法编码规则2.3.2应用原则（1）只有根据气体各组分浓度的注意值或产期速率的注意值有理由判断设备可能存在的故障时，气体比值才是有效的，并应予计算。
对气体含量正常，且无增长趋势的设备，比值没有意义。
（2）假如气体的比值与以前不同，可能有新的故障重叠在老故障或正常老化上。
为了得到仅仅相应于新故障的气体比值，要从最后一次的分析结果中减去上一次的分析数据，并重新计算比值。
500kV变压器电抗器的套管事故及障碍分析
500kV变压器、电抗器的套管事故及障碍分析变压器、电抗器是电力系统的主要设备之一，在电力系统中起着举足轻重的作用，因此他们所发生的事故和障碍倍受关注。
变压器、电抗器除本体所发生的事故和障碍外，附件套管的事故和障碍也占相当的比例。
近年来，500kV变压器、电抗器的事故和障碍频繁发生，已经引起了有关部门的重视。
文章介绍了近年来在我国运行的国产和进口500kV变压器、电抗器的套管事故和障碍情况，并进行了分析。
1 在运500kV变压器、电抗器概况目前，在我国运行的500kV变压器截止到2000年底的统计数字是701台，186 054MVA。
其中，进口单相变压器335台，80 978MVA；进口三相变压器59台，28 932MVA；国产（含合资企业）单相变压器259台，58 964MVA；国产三相变压器47台，17 200MVA。
500kV并联电抗器截止到2000年底的统计数字是230台，11 230Mvar。
其中，进口有88台，4400Mvar；国产有142台，6 830Mvar。
据有关方面的统计，如果将变压器、电抗器所发生的事故及障碍按损坏部位分类的话，套管所发生的事故及障碍居第2位，仅次于线圈。
2 事故及障碍情况据不完全统计，迄今为止，国产和进口500kV变压器、电抗器上安装的套管先后共发生事故23台次，其中国产套管事故8台次，进口套管事故15台次。
占同期变压器、电抗器事故总台次的36％。
障碍27台次，其中国产套管16台次，进口套管11台次。
占同期统计到的变压器、电抗器障碍总台次的12.4％。
来源:套管事故有多种，轻者如外绝缘闪络、接头烧熔、套管绝缘局部击穿或瓷件裂纹渗漏油等，不会影响变压器、电抗器的线圈和器身绝缘，只需进行局部处理或更换套管即可恢复运行。
而重者则可造成套管爆炸、下瓷套外绝缘成型件破损甚至着火燃烧，套管爆炸时瓷件碎片还会打坏其他电器设备，致使事故扩大，甚至需要长期停电修复，带来巨大的经济损失。
500kV变电所变电运行中的故障分析与处理
500kV变电所变电运行中的故障分析与处理500kV变电所是电力系统中的重要组成部分，负责接收输电线路输送的高压电力，并将其通过变压器升、降压后送入用户端。
在变电运行过程中，难免会遇到各种故障，这些故障可能会导致供电中断或电力设备损坏，因此需要及时分析和处理。
本文将针对500kV 变电所变电运行中的故障进行分析，并提出相应的处理方法。
一、变电所主要故障类型1、设备故障500kV变电所包括变压器、断路器、隔离开关、电容器、电抗器等多种设备，这些设备在运行中可能会出现漏电、短路、过载等故障。
2、线路故障传统的500kV变电所采用铁塔输电线路，线路上的绝缘子、导线、绝缘子串等部件都可能发生故障，导致输电线路中断。
3、外部环境故障外部环境因素如雷击、风吹等也会对变电所的运行产生影响，例如雷击可能导致设备损坏，风吹可能导致输电线路跳闸等故障发生。
4、人为操作故障操作人员在变电所运行中的操作不慎也可能导致设备故障，例如误操作导致断路器跳闸等。
二、故障分析与处理方法1、设备故障处理设备故障一般会导致所在的输电线路中断，因此必须要及时发现并处理。
对于设备漏电、短路等故障，需要先将故障设备隔离、停电，然后进行绝缘测试，确认故障原因后进行修复，最后再重新进行试验。
对于设备过载，应及时降低负载，避免设备过热。
2、线路故障处理线路故障主要表现为断路、导线脱落等，一旦发生故障，需要及时断开故障线路，然后进行绝缘测试，确定故障原因并进行修复。
线路故障一般会导致供电中断，因此需要在处理故障的同时尽快恢复供电。
3、外部环境故障处理对于外部环境因素导致的故障，如雷击、风吹等，可以通过安装避雷装置和防风设施来减少故障发生。
一旦发生故障，需要尽快排除外部环境因素的影响，并进行设备检修与恢复供电。
4、人为操作故障处理人为操作故障一般可以通过规范操作流程、加强培训等措施来减少发生。
一旦发生操作失误导致设备故障，需要对操作人员进行培训，并对设备进行全面检修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500kV
变压器出厂试验中发现的故障例析
陈德兴
(厦门超高压输变电局,福建厦门361004)
摘要:阐述了500kV变压器出厂试验中发现的空载损耗、温升试验后油中气体异常问题,详细分析其原因,
介绍了解决办法。强调入厂监造、半成品试验及大电流试验前后油中气体色谱分析的重要性。
关键词:500kV变压器;出厂试验;空载损耗;温升试验;油中气体分析
中图分类号:TM41文献标识码:B文章编号:1006-0170(2007)
04-0057-02
FUJIANDIANLIYUDIANGONG第27卷第4期2007年12月ISSN1006-0170CN35-1174/TM
赴厂监造和出厂试验验收是落实220kV及以上电压等级的变压器全过程管理的重要环节。500kV变压器的出厂试验中,常见负载损耗超协议值、空载损耗异常、油中间隙较小导致雷电冲击试验时击穿等多种故障。本文分析了2起在500kV变压器出厂试验过程中发现的典型故障,供同行借鉴。1空载损耗异常一组3×334MVA的500kV变压器,第1台变压器低压试验结果正常,但空载试验异常。当电压施加到50%额定值时,空载损耗达103kW,而100%额定电压下损耗设计保证值仅为70kW,50%额定电压下损耗设计值为15kW。空载损耗异常增大。检查设计图纸,发现变压器高压串联绕组的线圈绕制平面展开图存在错误:高压绕组的上下两个并联支路里均有一半的导线多绕了一匝(396匝),另一半导线的匝数正确(395匝)。高压绕组并联支路示意图如图1。支路1～支路4的匝数应为395,但设计图纸上支路1、支路3匝数为395,支路2、支路4实际匝数为396。由此造成
施加空载试验电压时,在支路1和支路2、支路2和
支路4上各形成2个环流。在50%Un空载试验时,
一匝电压差为212V,每个支路总电阻为1.05Ω,循
环电流I=212/1.05=202A,环流损耗
=2022×1.05=
42.8kW,上下两个支路总环流损耗=2×42.8=85.6
kW
,这就是多出的空载损耗。
在之前进行的直流电阻测试、变比测试及负载
损耗测量时,因施加电压很低,且两个支路电压差也
很低,所以环流损耗就低,没有发现缺陷。制造厂没
有要求进行半成品的空载损耗,因此未能在进入干
燥之前发现设计上的问题,造成该组3台变压器返
工,不仅影响制造进度,而且造成了较大的经济损
失。
确定并联支路上匝数是否相等的方法,除了进
行低电压空载试验外,还可以在各支路并联之前测
量支路电压,看其是否平衡。在该次故障原因查找
中,采用测量支路电压的办法,简便实用。
2
温升试验后油中气体异常
1台3相共体750MVA的500kV
有载调压变
压器,温升试验后的色谱分析显示CO、CO2及烃类
气体异常增长(具体见附表)。利用“三比值”法进行
分析,判断故障性质为150～300℃过热性故障。根据
CO、CO
2
气体增长率较大的现象,确定过热部位涉
及固体绝缘。
技术人员通过人孔进入变压器内部,发现B相
T分接引线绝缘层下端有烧焦现象,认为过热是因为B相通往有载开关的T引线接线错误所致。温升试验时,流过的T引线的电流约,按照设图高压绕组并联支路示意图福建电力与电工51
1
12200A
1
7--
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
大规模风力发电建设正在美国蓬勃兴起
日本三菱重工2007年5月30日与5家美国风力发电公司签署了788台大型风力发电设备的合同,总容量达136万kW,其规模相当于日本国内风力发电设备出力的总和。一次性签订如此大量订单,对于该公司来说可谓前所未有。合同金额约为2000亿日元,供货期为2007—2009年。订货单位是美国爱迪生地面能源公司及八布革、布劳恩等5家风力发电从业者,共从三菱重工购买了W普及型(MWT)风机3台、风机叶轮旋转直径为92m或95m的大型(MTW92/2.4及MTW95/24)风机411台。美国风力发电设备的累计引进量为1163万
kW,(截至2006年)占世界第2
位。新建设备装机容
量达到年245万kW,其增长率为世界之最。美国政
府为了进一步支持该事业的发展,采取延长优惠税
率的鼓励措施,估计今后每年新装机容量将达到
300～400万kW
,三菱重工生产的风力机具有抗台风
性能,可靠性高,市场占有率不断上升。
[摘自《中国电力》,()]计,此电流由两根引线分担,然而由于接线错误,此电流只通过一根引线。温升试验时,有载开关处于17分接,其接线原理图见图2。实际B相T1分接引线如图3,在有载开关上,T1与P2之间无连线,造成有载开关处17分接时,变压器负载电流通路中某段回路只有一根引线。正确的接线方式应为图4所示。图2有载开关处17分接时的接线图图3错误接线3结语(1)业主单位派专业人员赴厂监造是变压器质量管理控制的重要环节。(2)通过对进行半成品试验,可以发现一些制造问题,监造人员应督促制造厂严格按照监造大纲的要求完成半成品试验。(3)变压器温升试验前后的油中色谱分析有助于判断变压器在大电流下是否存在局部过热点。对于有温升试验的变压器,要求应进行油中气体分析。对于没有进行温升试验的变压器或绕组,要求制造厂进行大电流试验,试验后应进行油中气体分析。(收稿日期:2007-10-26)图4正确接线51000k-1000A77200711
