针孔照相机的制作与拍摄

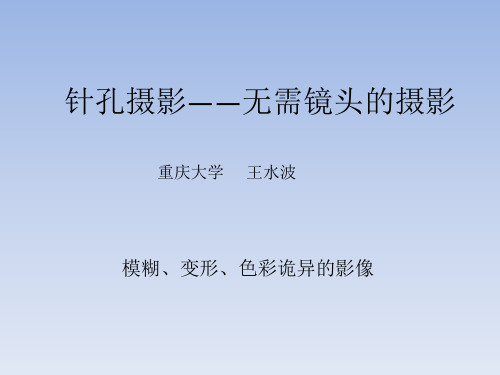

针孔摄影——无需镜头的摄影
针孔摄影——无需镜头的摄影重庆大学王水波
模糊、变形、色彩诡异的影像
针孔摄影
•1）利用小孔成像的原理，抛弃我们已经使用习惯的光学镜头；
•2）可以得到四周有暗角的、中心稍微清晰的图像；
•3）一般来说，针孔的透视关系和广角镜头接近；
小孔成像原理示意
针孔摄影成像特点•模糊、变形、色彩诡异的影像
•拍摄风景也有朦胧美感
•具有超现实主义的图像风格
针孔摄影实现的方法•1）购买专门的针孔相机，一般使用胶卷
•2）利用数码单反改造
135、120到大画幅相机都可以
成为针孔相机
数码单反+专用针孔
在镜头盖上，铝箔或者易拉罐铝片，用缝衣针打孔
在德国汉堡，有这么一群清洁工，他们是摄影爱好者，胶片控和大幅控。
于是它们结合了自己的工作。
整出了这个垃圾箱针孔相机。
原理说起来简单，就是箱子一边凿上一孔，利用针孔原理使得底片曝光。
有时候为了更好的角度，又没有合适的三脚架，就只能这样啦：
垃圾箱针孔相机拍摄的样张
垃圾箱针孔相机拍摄的样张
针孔摄影的附件
•由于小孔的直径非常小，进入机身内的光线非常有限，所以就算是在白天拍摄，曝光时间也相当长。
•三脚架是必备的附件。
微距镜头都可以省掉
广角镜头也省掉
针孔人像
本章结束。
针孔相机成像原理
针孔相机成像原理
针孔相机是一种相机成像的原理。
它利用一个微小的孔或者小孔来限制光线进入相机的范围，使得只有通过孔洞的少量光线进入相机内部。
当光线经过孔洞的时候，会发生折射和散射的现象，最终聚焦在胶片或者感光器上，形成一个倒置、放大的图像。
在针孔相机中，孔洞的直径和相机到胶片或感光器的距离是关键因素。
如果孔洞足够小并且相机和胶片之间的距离适当，光线会在胶片或感光器上形成一个清晰的图像。
这是因为小孔会限制光线的传播，并且将不同方向的光线均匀地散射到胶片上，从而形成一个几乎无畸变的图像。
然而，针孔相机也存在一些缺点。
由于光线通过孔洞时会发生衍射现象，使得图像的细节和清晰度有所降低。
此外，由于限制了光线的传播，针孔相机需要更长的曝光时间来获得足够的光线，因此它对于静态场景的摄影更为适用，对于运动的物体则不太适用。
尽管针孔相机在现代摄影技术中已经逐渐被高像素、高清晰度的数码相机取代，但它仍然有其自身的魅力和特点。
针孔相机通过简单的原理实现了图像的捕捉，让人们更加关注摄影本身的创意和构图，而不是过多依赖于先进的技术设备。
五年级叙事作文800字 自制针孔相机
五年级叙事作文800字自制针孔相机【叙事】五年级叙事作文字自制针孔相机我喜欢摄影，虽然现在的手机拍照很方便，可我还是觉得用照相机拍摄的照片，更加美轮美奂。
遗憾的是我还掌握不了更高的摄影技巧。
偶然间，我从电脑上看到制作针孔相机的方法，引起了我极大的兴趣，决定自制一架针孔相机。
老师还请摄影水平很高的彭老师来帮助我。
制作针孔相机的材料很直观：白胶带、易拉罐、硬纸板、纸盒子、双面胶和剪刀。
这些材料准备就绪，就可以已经开始制作了。
首先在纸盒底部中心挖出一个一角硬币大小的孔;再把易拉罐包住压平，再剪下一小块正方形，然后抠四条同盒子一样大小的边，用以衬垫;随后从硬纸板上剪下跟盒口大小一样的小块，再搞一个手柄张贴上。
零件齐全了，最后必须加装了。
这可是个精细活，相机质量优劣全系列依靠加装了。
把枕头条贴不好无法太宽，必须元显恭;再在易拉罐片扣一个大洞，在它四周张贴上双面胶，黏在盒子底部的孔上，洞必须放到孔的中心，相机与否能够光学就依靠它。
最关键的必须再看一看周围是不是漏光，漏光的地方用黑胶带密封，然后在盒子四周涂抹上墨水，这样外面和里面都不能漏光了。
我左右琢磨，还真真不错。
一架针孔相机顺利了。
相机做好了，彭老师看了看扔下一句话：“硬纸板不够硬，重新做过。
”回到家，我翻箱倒柜，可就是找不到更硬的纸板了，怎么办?没有更硬的纸板，不就前功尽弃了吗?唉，我把相机往床上一扔，垂头丧气地坐到地板上。
爸爸刚好走了进来，问我：“怎么啦?”我把情况告诉了爸爸。
“哦，原来这么回事，那，你看，一根筷子容易被折断，那一块硬纸板……”爸爸似乎在提示我什么。
我恍然大悟：“一块硬纸板再粘上一块硬纸板，不就够硬了吗?”我欣喜若狂的跳了起来，我用三张纸板粘成一块。
……我再次给老师检查。
彭老师左看看右瞧瞧，说：“嗯，这次不错。
”我心里喜滋滋的，总算大功告成了!相机就是顺利了，可是能够照相吗?我拿着相机走进校园，对准教学楼对面的背景墙，调整不好镜头边线，倒计时1分半……时间至了!我快速安顿不好相机，交予彭老师冲洗。
2021-中考物理(苏科版)实验(探究型)专题06-小孔成像探究(一)
专题06-小孔成像探究（一）1、（2020秋•崇川区校级期末）如图所示某兴趣小组在空易拉罐的底部中央戳个小圆孔，将顶部剪去后，蒙上一层塑料薄膜，制作成一个简易针孔照相机。
如图甲所示，将其水平放置，在左侧固定一支点燃的蜡烛，可在塑料薄膜上看到烛焰的像。
（1）针孔照相机成像的原理是，塑料薄膜上所成的像是（选填“正立”或“倒立”）的实像，若将点燃的蜡烛向上移动，则塑料薄膜上的像向（选填“上”或“下”）方移动；若将易拉罐向右移动少许，蜡烛的像将（选填“变大”、“变小”或“不变”）。
（2）若只将小圆孔改为三角形小孔，则像的形状（选填“改变”或“不变”）。
（3）晴天的正午时分，走在滨江公园的树林里，小明看到阳光透过树叶的缝隙在地上留下许多大小不同的圆形光斑（如图乙所示），圆形光斑大小不一原因是。
2、（2020秋•召陵区期中）小明用两个硬纸筒制成的实验装置探究小孔成像的特点，如图所示。
（1）小明实验时，眼睛从右侧看过去，无论怎样调节硬纸筒与蜡烛之间的距离，屏上都看不到烛焰的像，而只能看到一片光亮，原因最可能是；A.小孔扎成了三角形B.小孔扎成了正方形C.小孔扎得太大D.小孔扎得太小（2）换硬纸筒重新正确制作并实验后，光屏上将呈现烛焰（选填“正立”或“倒立”）的实像。
（3）小孔和光屏的位置固定后，只将蜡烛向孔靠近，将观察到屏上烛焰的像（选填“变大”、“变小”或“不变”）。
（4）晴天的正午时分，当走在茂盛的树荫下，你会看到阳光透过树叶的缝隙而在地上留下许多大小不同的圆形光斑，小明说这是太阳实像，原因是光的。
3、（2020秋•靖江市校级期中）如图所示是小明用易拉罐制成的简易针孔照相机：（1）使用针孔照相机时，小孔对着室外（选填“明亮”或“较暗”）的物体进行观察，更容易看到物体的像。
（2）小明从实验室借来用发光二极管制成的“F”字样光源，如图甲所示，将“F”字样光源、简易针孔照相机按图乙所示位置放好，小明观察到塑料膜上所成的像是图丙中的（填序号），这个像是（选填“实像”或“虚像”）（3）保持“F”字样光源的位置不变，将易拉罐靠近发光的“F”，小明观察到塑料膜上所成的像的会（选填：“变大”、“变小”或“不变”）。

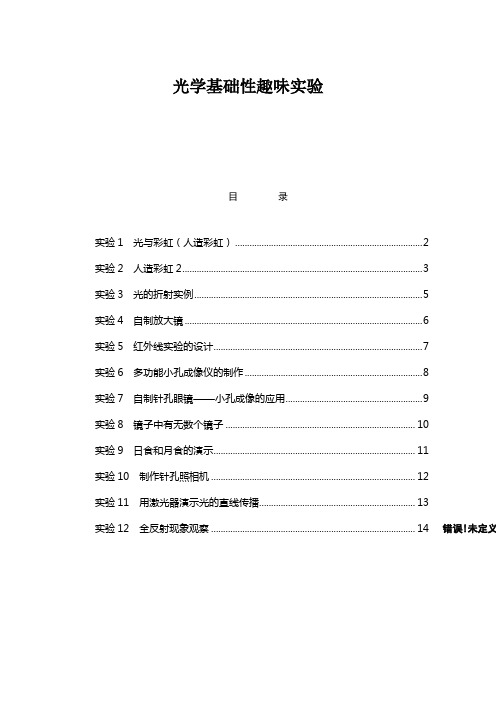

基础性实验：趣味光学实验讲解
光学基础性趣味实验目录实验1 光与彩虹（人造彩虹） (2)实验2 人造彩虹2 (3)实验3 光的折射实例 (5)实验4 自制放大镜 (6)实验5 红外线实验的设计 (7)实验6 多功能小孔成像仪的制作 (8)实验7 自制针孔眼镜——小孔成像的应用 (9)实验8 镜子中有无数个镜子 (10)实验9 日食和月食的演示 (11)实验10 制作针孔照相机 (12)实验11 用激光器演示光的直线传播 (13)实验12 全反射现象观察.......................................................................... 14错误！未定义实验1 光与彩虹（人造彩虹）思考：你用什么办法能制作出与空中彩虹颜色一样的彩虹?实验准备：清水1盆、平面镜1个实验操作：1．取一小盆并加入2/3的水，再把镜子斜放于盆内；2．使镜面对着阳光，在水盆对面的墙上就能看到美丽的彩虹。
实验中的科学：将镜子插入水中时，在对面的墙上就能看到美丽的彩虹。
它是光的折射作用，实验表明：白光通过三棱镜后就会分解为红、橙、黄、绿、蓝、靛、紫等七种颜色的光，这就是光的色散。
这里镜面左侧的水就好像一个三棱镜，因而光射出水面后就会发生色散，形成彩虹。
创新：想一想,还有什么办法,可以制造出美丽的彩虹?实验2 人造彩虹2准备材料：水、一个玻璃杯、一张白纸。
实验步骤：1．在玻璃杯中装满水，把杯子拿到阳光可以照射到的窗台上；2．把纸放到阳光透过杯子投射进来的地方，这样在纸上就可以看到彩虹的色彩。
实验中的科学：光线被水折射了，因而投射到纸上的颜色是阳光被分解之后的颜色，原理跟天空中彩虹的形成是一样的。
当阳光以40到42度的角度照射空中的水珠时，阳光通过水珠时发生折射，投射到空中形成了彩虹。
知识问答：彩虹为什么总是弯曲的？想象你看着东边的彩虹，太阳在从背后的西边落下。
白色的阳光(彩虹中所有颜色的组合)穿越了大气，向东通过了你的头顶，碰到了从暴风雨落下的水滴。
针孔相机的成像原理是由於光线直进的性质.
一、原理：
1.針孔相機的成像原理是由於光線直進的
性質，如圖所示，光由物體發射，經過
針孔，到達屏幕，形成倒立的實像。
2.以凸透鏡代替針孔有兩個好處：
(1)大孔徑提高進光量，成像較亮。
(2)凸透鏡將光線會聚在屏幕上，可提高其成像的清
晰度。
二、器材：
描圖紙(毛玻璃)、紙盒、凸透鏡、雙面膠、膠帶、剪刀。
三、操作過程：
1.以透鏡面對景物，觀察描圖紙上的影像。
2.觀察遠近不同的景物，並調整描圖紙與透鏡的距離，以得一清晰影像。
四、問題與討論：
1.成像是如何變化？正立？倒立？
2.看近和看遠要如何調整使成像清楚？
3.兩倍焦距外的物體，會成像在何處？成像的性質如何？
4.一倍焦距內的物體，會成像在何處？看的到嗎？
5.為何透過一般相機所看到的影像是正立，而不是倒立的呢？。
初中物理针孔照相机成像原理
初中物理针孔照相机成像原理针孔照相机是一种简单而神奇的相机，它的成像原理颇具特色。
通过对针孔照相机的原理的深入了解，我们可以更好地理解它的工作原理以及为什么会产生如此清晰的图像。
在开始介绍针孔照相机的成像原理之前，我们首先需要了解光的传播方式。
光是以直线传播的，它沿着一定的路径传播，并遵循折射定律和反射定律。
当光照射到物体上时，物体会吸收或反射光线。
而针孔照相机正是基于光的这种传播和物体的光反射来实现成像的。
在针孔照相机中，针孔起到了关键性的作用。
针孔的直径决定了成像的清晰度。
针孔越小，光线通过的路径差异越小，成像也就越清晰。
当光线从物体上入射到针孔上时，它会通过针孔形成一个倒立的图像。
这是因为光在传播过程中会遵循直线传播的原则，而针孔起到了限制光线传播的作用。
经过针孔的光线最终会照射到放置在针孔背后的感光材料上，例如胶卷或数码传感器。
当光线照射到感光材料上时，感光材料会对光线进行记录，形成一个反转的、倒立的图像。
这个图像就是针孔照相机最终产生的照片。
通过针孔照相机的成像原理，我们可以看到它的一些独特之处。
首先，针孔照相机制作简单，只需要一个针孔和一个感光材料即可。
其次，针孔照相机的成像过程中不存在透镜，因此不会出现透镜畸变的问题，能够实现相对较为真实的成像效果。
此外，由于光线经过针孔传播的路径差异小，因此针孔照相机的成像清晰度相对较高。
综上所述，初中物理针孔照相机成像原理是基于光的传播和物体光的反射来实现的。
通过控制针孔的直径和光线传播的路径差异，针孔照相机能够产生清晰、倒立的图像。
针孔照相机的制作简单，成像效果较为真实，因此受到了广泛的关注和应用。
希望通过本文的介绍，大家对初中物理针孔照相机成像原理有了更深入的了解。
如果有兴趣，可以亲自动手制作一个针孔照相机，体验它独特的成像效果。
针孔成像的原理的应用
针孔成像的原理的应用针孔成像的原理的应用针孔成像是一种基于光线透过孔洞形成影像的原理，其应用广泛且多样。
以下是关于针孔成像原理的一些应用示例及详解：1. 针孔相机针孔相机是最典型的利用针孔成像原理的设备。
它采用一个小孔作为镜头，光线通过这个小孔进入相机并映射到感光材料上，形成倒立的实时影像。
针孔相机通常具有较长的曝光时间和较深的景深，被广泛用于摄影、博物馆文物拍摄等领域。
2. 针孔望远镜针孔望远镜是一种基于针孔成像原理的简易望远镜。
它通常由一个小孔和一个接收屏幕组成。
通过小孔，外部光线进入望远镜并在接收屏幕上形成倒立的放大图像。
由于采用针孔成像原理，针孔望远镜具有较大的景深，可观察到较广范围的物体。
3. 针孔投影仪针孔投影仪是一种原理类似于针孔相机的投影设备。
它采用针孔成像原理将光线通过小孔漏射在屏幕上，形成放大的图像。
针孔投影仪通常使用于小型场合，如教室、会议室等，以投影方式展示图像或文字。
针孔艺术照是一种利用针孔相机拍摄的艺术形式。
这种摄影作品通常具有模糊、温暖而梦幻的效果，给人一种独特的视觉体验。
针孔艺术照被广泛应用于摄影展览、艺术创作等领域。
5. 针孔式光学传感器针孔式光学传感器是一种新型的图像传感器，它采用了针孔成像原理对光线进行捕捉。
该传感器可实现具有高视角和大景深的图像捕获，具有广泛的应用潜力，如虚拟现实、增强现实等领域。
以上是针孔成像原理的一些应用示例及详解。
针孔成像虽然在现代光学技术中逐渐被其他高级技术所替代，但其作为一种简单而经典的原理，仍然在许多领域发挥着重要作用。
6. 针孔照相机实践教学针孔成像原理被广泛应用于照相机的实践教学中。
通过制作简易的针孔相机，学生可以亲身体验到光线经过小孔形成倒立影像的过程。
这种实践教学方法有助于学生对光学原理的理解与应用，并培养其创造力和观察能力。
7. 针孔观察器针孔观察器是一种利用针孔成像原理观察微小物体的工具。
它通常由一个小孔和一个放大镜组成。
针孔摄影理论与实践
12.5
14.3 16.0 17.8 19.6 21.4 23.2
200
210 220 230 240 250 260
0.5233
0.5362 0.5488 0.5611 0.5732 0.5850 0.5966
382
392 401 410 419 427 436
35.6
37.5 39.3 41.0 42.9 44.5 46.4
艺术探索中的针孔历史
3、针孔摄影在20世纪早期逐渐消失
• 到了20世纪，针孔技术被束之高阁，第一次世界大战爆发后，一些更新的媒介如批量生产的具 有更锐利的写实主义感的廉价带镜头相机，远远将针孔技术抛在了后面。因为针孔给人的感觉 一直同印象主义联系一起，它变得过时了。甚至连包豪斯艺术运动也对针孔技术毫无兴趣。
杰夫· 盖斯， 《从口到手》， 7×11寸口腔针 孔照片，1992年
1994年展览中 3×75英尺环形 的连续画面
《第三只眼，用嘴拍摄的针孔照片， 嘴唇充当光孔，底片放置在嘴里，
站在镜子前，均为自拍像》，1986
托马斯·巴赫勒 摄
PART03
针孔摄影实践创作中的问题
• 参考书目：
1、海云：《自制照相机》，少年儿童出版社，1974 2、林路：《另类摄影50讲》，上海人民美术出版社，2010 3、 [美] 克里斯多夫· 詹姆斯：《美国摄影图片制作工艺专业教程》，上海人民美术出版社，2006 4、 [美] 埃里克· 伦纳：《针孔摄影：从传统技法到数码应用（插图修订第4版）》，世界图书出版 公司，2014
Onion Field, 1890, by George Davison
2、针孔摄影在早期画意摄影中的流行
凯塔斯娜．马迦克，自带灵光的自拍像
针孔成像照相机的原理
四，照相机的使用与维护
照相机的维护 1、保持光学系统的洁净 2、防潮、防震、防高低温 3、保持相机电路工作正常 4、对操作装置的维护
二，照相机的分类及其特点
机背取景相机 由于可以拍摄大画幅的底片，所以也称为大 画 幅 相 机 。 使 用 散 页 片 ， 有 4×5 英 寸 、 5×7英寸和8×10英寸等规格。
二，照相机的分类及其特点
全自动相机 现代全自动相机有高、低两个档次。低档次 的全自动相机又叫“傻瓜”相机，也叫程序 式自动曝光相机。
快门线 快门线是一条用于间接启动照相机快门按钮 的软线。
三，照相机的摄影附件
近摄接圈 近摄接圈是一种被装置在摄影镜头与机身之 间以增加像距的附件。
三，照相机的摄影附件
增距镜 附加在摄影镜头与机身之间，可以使摄影镜 头的焦距成倍地增加。
四，照相机的使用与维护
照相机的使用原则 1、要掌握规定的使用方法 2、手持相机要平稳 3、调焦和取景要准确
三，照相机的摄影附件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首都师范大学学报(社会科学版)Journal o f C apital N ormal Univers ity2008年增刊(S ocial Sciences E diti on )针孔照相机的制作与拍摄 陈 纲摘 要: 针孔照相术是最古老的摄影成像技术之一。
它的最显著特点就是用最简单的工具完成了摄影的全过程。
在摄影工具高度发达的今天看来,针孔摄影形成的粗糙、抽象的影像使它与其它摄影成像方式拉开了距离,正是这种远离记录功能的影像使它更接近摄影的本质。
本文介绍了针孔照相机的各个组成部分的制造方法和要求,同时还介绍了针孔照相机的曝光控制方法。
可以作为针孔摄影的入门教材。
关键词: 暗箱;针孔镜头制作;曝光中图分类号:T B85211 文献标识码:A 文章编号:1004-9142(2008)增刊-0093-08收稿日期22作者简介陈纲,男,广东梅县人,首都师范大学美术学院教师。
(北京 3) 没有透镜,一个带着小孔的盒子。
用最简单的构造完成摄影这个充满魔力的过程。
在数分钟乃至数小时的曝光时间,体验时光在影像雕刻中流逝。
针孔成像术是最原始的摄影手段之一。
今天我们用最简单的材料就可以实现这个过程。
一、机身的制造 11针孔相机机身制造的基本要求●可以多次开闭(装卸感光材料)而不漏光(相机内部涂成黑色,防止反光)●有固定感光材料的机构●复杂的机身可以更换针孔镜头,并且可以安装到三脚架上。
21制造机身考虑的因素机身使用什么材料。
木板、硬纸板、金属板、不透光的塑料板都是制造针孔相机的好材料。
机身的尺寸。
根据感光材料的大小确定机身尺寸。
使用照相纸为底片的相机尺寸比较灵活。
而使用摄影胶片的相机最好按照135片幅、120片幅、4x5英寸、8x10英寸等尺寸进行设计,因为摄影胶片不容易剪裁。
二、针孔镜头的制作 11针孔相机的焦距严格的讲针孔相机是没有焦距的,对于离针孔一米以外的物体是不需要对焦的,我们说的焦距是指针孔到感光材料平面的距离,以毫米记。
21针孔镜头的要求3:20071108:100079图1 学生作业(黑白照相纸负像)用黑白照相纸作为载体,冲洗之后产生的负像也可以作为观赏的摄影图像。
太小的孔径会在针孔的边缘产生衍射而减低图像锐度。
而大的孔径会加大物体在底片上的成像点而减低锐度。
对于最佳的针孔应满足●它的孔径依赖于相机的焦距●它必须非常的圆●孔的周边必须非常的薄(如果比较厚,针孔实际上就变成一个管道,造成图像质量下降。
) 31确定合适的针孔直径有几十种公式可以计算出最佳针孔直径。
常用的三种公式:(第二个公式可用于红外摄影,第三个公式主要用于小于300CM的微距摄影。
)第一个是一个通用的公式,在成像的锐利度和曝光时间之间进行了妥协。
第二个公式由所记录的光波范围来确定最佳的孔径。
图2 第三个公式由所记录的光波范围和物体与针孔的距离来确定成锐利图像的孔径。
公式一(通用):最佳孔径(mm)=125Focal Lengt h of Vamera F ocal Length of Vamera———相机的焦距具体如下表所示:针孔直径(毫米)焦距(毫米)光圈值5010956100113791501159720011811225012012530012213735012414840012515845012716850012817755013018560013119465013220270013320951351367021780022449针孔直径(毫米)焦距(毫米)光圈值8501372309001382379501392441000140250110014226212001442741300146285140014729615001493061600151316170015232618001543351900155345200015735422501603752500163395275016641530001694333250172451350017546837501774844000180500425018251545001855304750187545500018955955001945866000198612650110263770011066617501110685800111370785011177299001120750950112377110001126791公式二:(光的波长作为一个变量)最佳孔径(mm)=2x Wavelengt h of Lig ht x Focal Lengt h of Camera F ocal Length of Vamera———相机的焦距F ocal Length of Vamera———相机的焦距Wavelengt h of light———光的波长如果把白光的平均波长当作0100056mm,公式就变成了最佳孔径(mm)=1x F L f 具体数值见下表针孔直径(毫米)焦距(毫米)光圈值501077110011010015011212220011414125011615830011717335011918740012020045012121250012222455012323560012424565012525570012626575012727480012828385012929290013030095013130810001323161100133332120013534613001363611400137374150013938716001404001700141412180014242419001444362000145447225014747425001505002750152524300015554832501575703500159592375016161240001636324250165652450016767147501696895000171707550017474260001777756500181806700018483775001878668000189894850019292290001959495151500011ocal en gt h o Camera9009797100010010009公式三(光的波长和物体的距离作为变量)最佳孔径(mm )=2x0.67λvνv +ν λ———光的波长ν———针孔到胶片的平均距离υ———针孔到被摄物体的距离41制作针孔找一片非常薄的黄铜片,剪成与一幅135胶片差同样大小,把它放到硬纸板上,用细而尖的东西在铜片中央压一个小坑,但不要戳破。
接着用360目以上的细砂纸打磨突起的一面,直到把凸起磨平,这时突起的地方变得非常薄,用一根细的针尖轻轻戳破它。
反过来轻轻地用刀片削去卷起的毛刺。
如果毛刺折回针孔,用针尖轻轻旋转将它推出,反复多次,直到完全去掉毛刺,针孔变得浑圆而干净。
可以通过一台有校准台的显微镜来实现,用针尖旋转继续扩大孔径,去掉毛刺,直到我们所需要的孔径,并且孔非常的圆和光。
在没有显微镜的情况下,也有很多方法获得合适的孔径。
比如用千分尺测量针尖的方式:首先找到一根“瘦长”的缝衣针或者大头针,针尖的锥型的长度比针体直径长的越多越好。
将千分尺调到所需要的尺度,比如011mm ,所定卡口的位置,将针尖插入卡口中,针尖停住的位置就是直径011m m 的地方,在针尖的这个地方做一个记号。
图3 用做了记号的针尖扩大铜片上的针孔,使针尖刚好插入到做了记号的地方,这样,孔径的直径就正好是011mm 。
51测量针孔用放大机或者是幻灯机,下面的方法非常实用并能取得良好的效果,它通过三个容易测量的参数的比例来计算出针孔的直径。
首先把你的黄铜片装入一个35MM 幻灯片片夹测量一下相同种类的空白幻灯片的宽度,得到测量值a。
图4 一张可以夹入幻灯片夹的底片尺寸约为35mm ×38mm 。
然后把空白片夹装入一台幻灯机(或者是一台机头扭转90度的放大机)使它可以被投射到墙上,至少放大到2米以上然后量一下投射区域的宽度得到测量值b(以毫米为单位);不要移动幻灯机,换上装有黄铜片的片夹,测量投到墙上的针孔的直径y ;由于针孔的放大倍率和片框的一样,针孔的正确直径可以计算出来:a b =x y 所以,针孔的直径x 为:x =ayb 由于我们知道我们需要的针孔的直径,我们可以根据投射到墙上的孔径y ,看实际的孔径是否已经要求:y =bx a 最后的针孔必须大小合适,非常圆,没有任何毛刺和粗边。
金属针孔往往有一定程度的反光,但是不要企图用油漆去漆黑它。
可以用油漆漆黑针孔周围的金属,但是把针孔不能沾到油漆。
用纯银的箔69片来制造针孔是一个不错的选择,它通体都可以通过硒处理来消除反光。
针孔镜头做好后,尽量避免与其它物体接触。
把针孔镜头装在装在相机的内侧是个明智的选择。
针孔加工可以通过电火花腐蚀、甚至激光来获得。
但是,所有这些方法中如果孔穿过材料时是一个管道的话都会降低图像的质量。
三、拍摄前的准备工作 11计算光圈值你制造的相机的光圈值可以由以下公式算出F Πnumber =Focal Lehgt h Pin hole Di ameter F Πnumber ———光圈值F ocal Lenth ———焦距P i nhole D iameter ———针孔直径21针孔照相机的曝光通过精确测量针孔的直径和针孔到达感光材料的距离(焦距),可以计算出针孔照相机的光圈值。
但是在感光材料与针孔的距离小于感光材料对角线长度的二分之一的时候,由感光材料边缘的距离与焦距的差距变大,必须重新考虑焦距计算问题。
图5 学生作业(黑白照相纸负像)采用多重曝光,可以看出每次曝光后光线的痕迹。
针孔在位置A 的时候,焦距长度是AO 的长度。
光线到达感光材料中心O 的距离与到达边缘E 的距离相差不大,以A O 的长度作为焦距来计算光圈值,曝光的时候,O 得到充足曝光,到达E 的光线虽然变弱引起曝光不足,但是两者之间差距不大。
针孔在位置的时候,焦距长度是O 的长度。
这个时候我们发现光线到达感光材料中心的距离C O 远远小于到达边缘的距离CE 。
以C O 的长度作为焦距计算光圈值的话,只有感光材料中心得到充足曝光,而边缘将严重曝光不足。
解决变法是以取OE 的1Π3处F 点作为曝光点,焦距将变成F 。
以F 作为焦距计算出来的光圈值,曝光充足的范围增大,感光材料的中心O 稍微曝光C C C C 79图6 过度一些,边缘依然曝光不足但是曝光不足的程度减少。
在计算出准确的光圈值之后,可以利用测光表测量景物光线状况进行拍摄。
但是针孔照相机的光圈值往往很小,超过了测光表的显示范围。
这个时候可以自制一个曝光对数轮来帮助计算曝光时间。
