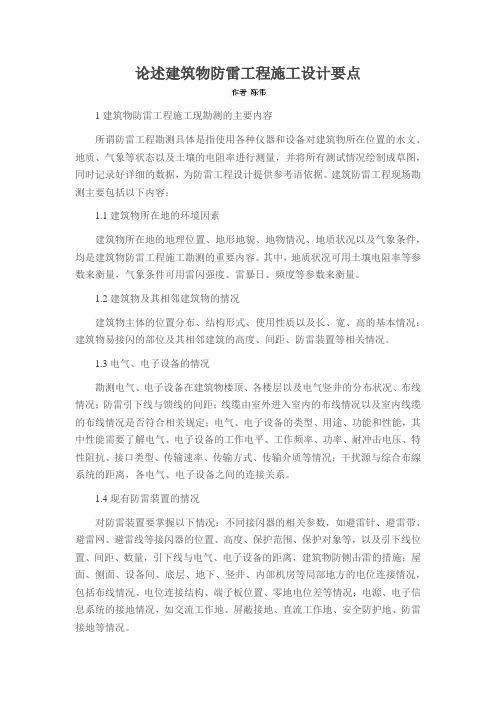

论述建筑物防雷工程施工设计要点
论述建筑物防雷工程施工设计要点1建筑物防雷工程施工现勘测的主要内容所谓防雷工程勘测具体是指使用各种仪器和设备对建筑物所在位置的水文、地质、气象等状态以及土壤的电阻率进行测量，并将所有测试情况绘制成草图，同时记录好详细的数据，为防雷工程设计提供参考语依据。
建筑防雷工程现场勘测主要包括以下内容：1.1建筑物所在地的环境因素建筑物所在地的地理位置、地形地貌、地物情况、地质状况以及气象条件，均是建筑物防雷工程施工勘测的重要内容。
其中，地质状况可用土壤电阻率等参数来衡量，气象条件可用雷闪强度、雷暴日、频度等参数来衡量。
1.2建筑物及其相邻建筑物的情况建筑物主体的位置分布、结构形式、使用性质以及长、宽、高的基本情况；建筑物易接闪的部位及其相邻建筑的高度、间距、防雷装置等相关情况。
1.3电气、电子设备的情况勘测电气、电子设备在建筑物楼顶、各楼层以及电气竖井的分布状况、布线情况；防雷引下线与馈线的间距；线缆由室外进入室内的布线情况以及室内线缆的布线情况是否符合相关规定；电气、电子设备的类型、用途、功能和性能，其中性能需要了解电气、电子设备的工作电平、工作频率、功率、耐冲击电压、特性阻抗、接口类型、传输速率、传输方式、传输介质等情况；干扰源与综合布線系统的距离，各电气、电子设备之间的连接关系。
1.4现有防雷装置的情况对防雷装置要掌握以下情况：不同接闪器的相关参数，如避雷针、避雷带、避雷网、避雷线等接闪器的位置、高度、保护范围、保护对象等，以及引下线位置、间距、数量，引下线与电气、电子设备的距离，建筑物防侧击雷的措施；屋面、侧面、设备间、底层、地下、竖井、内部机房等局部地方的电位连接情况，包括布线情况、电位连接结构、端子板位置、零地电位差等情况；电源、电子信息系统的接地情况，如交流工作地、屏蔽接地、直流工作地、安全防护地、防雷接地等情况。
2建筑物防雷工程施工设计要点2.1建筑物防雷工程设计的基本要求各类防雷建筑物均必须设置防直击雷的外部防雷装置，并采取防闪击雷的措施，依据GB50057-2010中的规定要求，还应当采取防感应雷的措施，并设置内部防雷装置，如在地下室或地面层处，建筑物金属体、进出建筑物的金属管线等应与防雷装置进行等电位连接。
高层建筑设计防雷的若干方面探讨
高层建筑设计防雷的若干方面探讨前言：雷击的危害是不可小觑的，一旦发生将会损耗巨大的经济损失，甚至危害人们的生命，并且高层建筑的电气系统经常发生雷击的事故，这给高层建筑的电气系统设计的人员敲醒了警钟，在电气设计时，一定要充分的考虑到电压、电流、接地、布线等方面的问题，积极迎合国家推行的法律和规定的标准进行设计，同时不断的加强自身的专业素质，结合创新的设计意识灵活的运用，保证电气系统的稳定。
一、加强电气设计中防雷的意义1. 雷击的种类直击雷是带点云层对大地某一点的猛烈放电过程，它的破坏能力非常强大，如果不能及时放电，将会对放电通道内的建筑物、设施、人造成威胁，严重时会引发火灾或造成建筑物损坏和设备的摧毁，雷电波这种雷击指的是雷电直接对放在建筑物外部的线缆，而非建筑物本身放电的过程，线缆上的电波以光速分散到建筑物内的电气设备和自动控制系统中，并对其造成损害。
2. 雷击事故的后果雷击指的是带异种电荷的云层相遇后，或者是带点云层对大地产生的迅速的放电过程。
其中云层间的雷击主要对飞行器有危害，而后一种雷击则会对地面上的建筑物、电气设备以及人、畜产生极大的危害，不仅会造成居民伤亡的现象，还会造成火灾等事故，这样严重的威胁的人们的用电安全、正常生活还严重的威胁着人们的生命财产安全。
3. 加强防雷的必要性雷击后的电气系统，会造成发面积的破坏和损失，后期的维修的工程也是非常庞大的，尤其是对于高层建筑的电气维修，他不像是小物件一样，可以随便的拆卸，在维修的过程中，依然存在着安全隐患，不利于国家质量第一、安全第一的标准；而重要的环节在于设计工作，只有加强设计的工作，才能充分的将安全隐患避免掉，所以加强防雷的设计是非常有必要的。
二、电气设计中的防雷设计1.均压设计均压指的是将建筑物内的各个部位都形成相等的电位。
如果建筑物中的钢筋结构和各种金属线路形成一个整体，那么建筑物中自然不会出现电位差，这样就能保证建筑物内不会产生跨步电压，对防止雷电对电气设备及人体的危害很有好处。
建筑物防雷设计
建筑物防雷设计在现代社会中，建筑物受到雷击的风险越来越高。
雷击不仅会对建筑物本身造成严重的损坏，还会威胁到人们的生命安全。
因此，建筑物的防雷设计显得尤为重要。
本文将从建筑物防雷的意义、设计原则和技术手段等方面进行探讨。
首先，建筑物防雷设计的意义。
雷电是大自然中的一种自然现象，可以给人们的生活带来灾难性的后果。
建筑物作为人们生活、工作和休息的场所，其防雷工作直接关系到人们的安全。
防雷设计的主要作用是保护建筑物免受雷击，减少建筑物的损坏风险。
当雷电来临时，合理的防雷设计可以将雷电引向地面，保护建筑物和其中的人们。
其次，建筑物防雷设计的原则。
首先是分析建筑物所在地的雷电活动特点和历史记录。
不同地区的雷电频率和强度不同，因此需要根据实际情况制定相应的防雷方案。
其次是合理选择防雷设备和材料。
现如今，市场上有各种各样的防雷设备和材料可供选择，如避雷针、避雷网等。
在选择时，应综合考虑建筑物的高度、周围环境、雷电活动情况等因素，选择适合的设备和材料。
此外，还应考虑建筑物的外观和美观性，尽量将防雷设备融入建筑物的整体设计中。
接下来，建筑物防雷设计的技术手段。
首先是外部防雷措施。
建筑物的外部防雷主要包括避雷针、避雷带、避雷网等。
避雷针作为一种最常见的外部防雷设备，可以有效引导雷电，使其沿着避雷针流向地面，减少对建筑物的冲击。
避雷带和避雷网则用于将雷电引向地面，在一定程度上起到分散和吸收雷电的作用。
其次是内部防雷措施。
建筑物的内部防雷主要包括金属导体的设置、接地系统的构建等。
金属导体可以将雷电引向地面，减少雷电对建筑物内部电气设备的冲击。
接地系统则可以将雷电迅速地引向地下，起到保护建筑物内部设备的作用。
最后，建筑物防雷设计的成本。
建筑物防雷设计需要耗费一定的资金和人力物力，因此成本也是需要考虑的问题。
一般来说，建筑物的防雷成本与建筑物的规模、高度以及所在地的雷电频率等因素有关。
在设计防雷方案时，应根据实际情况进行经济性分析，选择合理的防雷设备和材料，避免过度投入。
建筑物防雷规范
建筑物防雷规范近年来，随着科技的不断进步和社会的快速发展，建筑物的高度和数量都在逐渐增加，对雷击安全的要求也越来越高。
为了保障人们的生命财产安全，建筑物防雷规范成为了一项重要的规范和标准。
本文将从建筑物防雷规范的必要性、设计原则、防护措施和检测维护等方面进行论述。
一、建筑物防雷规范的必要性建筑物防雷规范的制定，是为了有效地防止雷击事故的发生，减少人员伤亡和财产损失。
雷击灾害是一种自然灾害，具有突然性、不可预测性和破坏性大的特点。
建筑物作为人们日常生活和工作的场所，必须要进行雷电防护，确保人们的安全。
因此，建筑物防雷规范的制定具有重要的现实意义。
二、建筑物防雷规范的设计原则1. 综合考虑建筑物的功能和使用情况，根据建筑物的性质、高度、周围环境等因素，合理确定防雷设计等级。
不同等级的建筑物需要采取不同程度的防雷措施，以保证其雷击安全。
2. 遵循电气原理和防雷技术标准，按照分区分级原则进行设计。
建筑物内部应根据不同区域的防护要求，设置合理的接地装置和防雷设备。
3. 考虑建筑物的整体结构和外观美观，防雷措施应与整体建筑设计相协调。
雷电防护设施应尽量隐藏在建筑物内部或外墙之内，以保持建筑物的美观性。
4. 采用可靠的材料和设备，确保防雷系统的可靠性和持久性。
防雷设备的选用和安装应符合相关标准，以保证其良好的工作状态。
三、建筑物防雷规范的防护措施1. 外部防护措施：合理设置接闪器和避雷针，减少雷电对建筑物的直接冲击。
接闪器的设计要与建筑物的高度和形状相适应，确保其具备良好的导电性和放电能力。
避雷针的选用和布局要符合规范要求，以提供更好的防护效果。
2. 内部防护措施：设置合理的接地装置和防雷设备，确保建筑物内部的设备和人员免受雷电伤害。
接地装置应按照相关标准进行设计和安装，以保证良好的接地效果。
防雷设备的选用和布置要考虑到建筑物内部的布局和功能需求，以最大程度地降低雷电灾害的发生。
3. 设计可靠的电气系统和信号线路，确保建筑物内部的电气设备和通信系统不受雷电的影响。
谈谈建筑物防雷设计要点
谈谈建筑物防雷设计要点 摘要：所谓防雷保护，就是要么将雷电引至他处，要么利用等电位联结的法拉第笼的屏蔽原理去抵御雷电的侵入，使自己免遭损害。
关键词：防雷 ，保护 ，法拉第笼 ，等电位联结 ，SPD Abstract: the so-called lightning protection, either will lead to lightning elsewhere, or USES, the Faraday cage equipotential connection of shielding against the invasion of the principle of lightning, make yourself from damage.
Keywords: lightning protection, protection, a Faraday cage, equipotential connection, the SPD
由于大气环境被破坏，极端的天气灾害包括雷电现象等越来越多，造成的损失也极大，如触目惊心的7.23动车追尾事故，就是由于雷电造成停电再加上应急处置不当造成的。雷电是不可避免的，但减少雷电造成灾害的方法和措施还是比较完备的，关键是必须认真落实。对于建筑物而言，完备的防雷设施，完全能够避免大部分雷电灾害，因此，我们作为工程设计单位必须认真做好防雷工程设计。防止雷电灾害的措施不外乎以下两种：
其一，是将雷击引到别处去，引到不对人们生活造成灾害的地方去。比较成熟的应用，如电力系统架空线路上方全程覆盖避雷线（如图1），由于其位置比电力线路更容易遭到雷击，因而将绝大部分的雷电引走，保护了电力系统的安全。
图1
而对于民用建筑物而言，则是在其外部支设避雷带。除此之外，在富兰克林成功地将雷电通过避雷针引入大地后，人们在避雷针这方面的研究也没有停止过。目前，除传统金属避雷针外，各种预放电式的避雷针（如图2）也是品种繁多，由于其价格昂贵而少有推广，但作为一种探索、一种尝试，倒是非常有益和值得的。笔者曾在太湖边的一个别墅群中试用过几套，目前尚未有过雷击记录。
建筑物防雷接地技术关键
建筑物防雷接地技术关键近年来，随着建筑物的不断增加和现代化进程的加速，建筑物防雷接地技术的重要性越来越受到人们的关注。
建筑物的防雷接地技术，对于保护建筑物及其中人员的安全，减少财产损失具有至关重要的意义。
本文将探讨建筑物防雷接地技术的关键要素，并提供一些有效的解决方案。
1.合适的接地位置建筑物的防雷接地技术的关键之一是确定合适的接地位置。
良好的接地位置能够为建筑物提供有效的防雷保护。
通常，建筑物的接地位置应选择在地下水位较低，土壤含水量较高的地方。
这样可以增加接地电阻的导电性，提高接地效果。
2.良好的接地系统设计建筑物的防雷接地技术的另一个关键要素是良好的接地系统设计。
这需要根据建筑物的性质、规模和用途等因素来确定接地系统的类型和布局。
常见的接地系统包括单点接地系统、网状接地系统和环形接地系统等。
确保接地电阻符合国家标准，并根据建筑物的需求灵活调整接地系统的规模和布局。
3.合适的导体材料选择在建筑物的防雷接地技术中，导体材料的选择也是一个关键问题。
导体材料需要具备良好的导电性能和抗腐蚀性能。
常见的导体材料包括铜和铝等，它们具有优异的导电性能和抗腐蚀性能，能够确保接地系统的长期稳定运行。
4.有效的接地装置建筑物防雷接地技术的关键之一是使用有效的接地装置。
接地装置可以将建筑物与地下的导体连接起来，以便将雷击的电流导入地下。
常见的接地装置包括接地电极和接地网等。
接地装置需要根据具体情况进行选择和设计，在满足接地要求的同时，兼顾经济性和可靠性。
5.良好的维护和管理建筑物的防雷接地技术关键之一是良好的维护和管理。
接地系统需要定期检查和维护，以确保其正常运行。
定期检查可以包括检测接地电阻、检查导体材料的腐蚀情况以及清理接地装置等。
在建筑物发生雷击事件或者天气恶劣时，还需要采取相应的措施进行紧急维护和修复。
综上所述，建筑物的防雷接地技术是保护建筑物及其中人员安全的关键。
选择合适的接地位置、进行良好的接地系统设计、选择合适的导体材料、使用有效的接地装置以及良好的维护和管理都是确保建筑物防雷接地技术有效的关键要素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文章编号 Ｉ ｃ ● （２００２）０ｌ＿ｕ＿ｌ２６ ０３ 陕 气象 ２００２（１） 浅谈建筑物综合防雷设计的几个重要因素 曹继军，待 （陕西省防雷中 昱．何 涛
陵西西安７ｌ００１ ５）
摘要：从难筑物防霄没“的实践，提出综台防雷中接闪器的选择和布设ｒ引下线的应用；均压、等 电位联接疗浊：接地装胃、力式的选择布置；布线、进线的保护等方面正确台理的设计 关键词建筑物；胁雷电；设计 中国分类号：ｌ ＇１２７ 文献标识码：Ｂ
１ 接闪器的选择和布置 独立避雷钟适用于保护较低矮的库房和厂 房，特别适Ｈ】丁那些要求防雷导线与建筑物内各 种金属及管线隔离的场合。过去曾用保护角表示 避雷针的保护范围．保护角的做法忽略了雷击距 离对避雷针保护范围的影响 在 定雷击距离时 的避雷针高度 同．其保护角度足不同的。较低避 雷针的保护角较大．高架避雷针的保护角较小。按 滚球法汁算避雷针的保护范围时，可以明显地发 现这个问题 建筑物上设置长针结构的避雷针不 美观．消耗钢材较多，增加建筑物造价 按照雷击建筑物的规律装设避雷针和避雷网 是琵用建筑物防雷的主要形式．卉些犬屋顶结构 晌古建筑物在房角处装设短针防雷效果较好．也 不影响美观。 ｉ是．有些古建筑物的防雷只在屋脊 正中树立一根琏雷针．它违背了建筑物被雷击的 规律．既不安全．也不美观， 钢筋混凝 建筑物一般尤颁安装特殊的接闪 器．因为它奉身就有较好的防雷性畿．而且接闪器 再好．如不整体考虑其它嗣素是解决不ｒ内部防 雷的 在这种建筑物的顶部及其边缘处装设避雷 带、网是为了保护建筑物的裘层 被 ｒ坏。对屋顶 ｊ 部的机电没督和Ｈ』气管等应做辑针、避雷带或 避雷网对其进 ｒ保扩 ２ ｆ下线的分流性能 设嚣防４ Ｉ ｒ线的数量关系到霄电分流和反 收稿Ｅｌ期：２ …Ｉ ２Ｅ 作者简介： 雄４ ｒＩ ｒ７ｌ・ ，陵 Ｆ洲凡，Ｊ 太 击电压的大小，引下线的根数以适当多些为宜，暗 装引下线应引出明显的测量接 ，以备测量。高层 建筑物在屋顶装设避雷网和防侧击的接闪环应与 引下线连接成网，利用雷电流的分流，以减少整体 防雷引下线的电感 引下线与各楼层的等电位联 结母线相连．可使室内反击电压显著降低。 有人用同轴电缆作引下线，试图解决隔离问 题。这种电缆的外屏蔽层对地的分布电容远小于 在地面敷设电缆的对地电容 在接闪时这种电缆 芯线中仍会产生很高的电位降，很难避免芯线对 屏蔽层的闪络放电 屏蔽层必须与建筑物的钢筋 相连．由于雷电流的集肤作用．建筑物的钢筋内仍 然流过大部分电流 利用建筑物结构柱内钢筋作为暗装引下线是 根据通常这类建筑物的柱子有很多根，而且每根 柱子的钢筋数量较多 如果建筑物只有四根柱子， 那么柱子内的钢筋必须采用焊接的做法，不能采 用绑扎做法。有的在设计图纸上注明利用柱内钢 筋作暗装引下线也要求“做断接卡”，这显然是混 淆了明、暗引下线的做法．实际上结构柱内钢筋绝 不能断开，为了测量接地电阻，从预埋连接板处接 线就可以了．外引预埋连接板（线）与防雷导体的 连接鹿采用焊接或螺栓紧固的卡央器连接。 明装 ｆ下线在靠近地面的一段应盖以角钢或 套硬塑料管以防止机械损伤 但是，引下线不应套 钢管．以免接闳时感应涡流和增加引下线的电感，
维普资讯 http://www.cqvip.com ２Ｏ０２【ｌ ｒ 曹继军：浅淡建筑物综台防雷设 ｌ的几个重要因素 影响雷电流的婀利导通 ３均压和等电位联结 为保证建筑物内部不产生反击和危险的接触 电压、跨步电压．应当使建筑物的地面．墙板和金 属管、线路等部处于同一电位 为此，钢筋混凝土 建筑物应在行层的适当位置预埋与房屋结构内防 雷导体相连柏等电位连接板，以便与接地主１‘线 相连。这对１粒电子设备防雷电电磁脉冲足有好处 的 防雷发计时．必须考虑在建筑物伸缩缝、沉降 缝和抗震缝等处做防雷跨越导线，ＩＥＣ／＇Ｉ’Ｃ一８１． １０２４ １《国际防雷技术指南Ｂ》也提出要求 ４合理的屏蔽措施 建筑物巾做屏蔽的主要日的是对微电子设备 的防护 雷电的电磁辐射可以影响到一公里以外 的微电子设备，沿电气线路传播雷电波的影响更 强更远 所以不论是本建筑物遭到雷击，还是远处 的建筑物或空中发生雷击，都会产生雷电电磁脉 冲损坏建筑物 因此，对有大量重要微电子没备的 房间要采取屏蔽措施．使仪器处于无干扰的环境 中。屏蔽的有效性不仅与房间加装的屏蔽刚和仪 器金属外壳屏蔽体本身有关，还与微电子设备 的电源线和信号线接口的防过电压、等电位联结 和接地等措施有关。 一般建筑物没有严格的屏蔽要求 为防滚球 雷的人侵，应将门窗的金属框接地或加装金属网 ５接地方式的选择和布置 接地装置的优劣不仅与接地电阻值有关．还 与接地方式有关 周圈式接地方式优于独立式接 地方式。周圈式接地的冲击阻抗小于独立式接地 的阻抗，井有利于改善建筑物内的地电位分布，减 少跨步电压。此外，周圈式接地体恒ｆ与各种人户 金属管道相连，井可利用自然接地体降低综台接 地电阻。所以．建筑物的防雷接地应以Ｊ吉】圈式接地 为优选方案 防雷接地『赶尽量利川自然接地体作为防雷接 地．有条件的应刺用建筑物的堑础（高层建筑物的 桩基础、箱形培础等）作接地装置，这些基础连成 的接地刚确较人的电锌 其冲击阻抗是很小的 觇 范中规定刺川建筑物基础钢筋作接地装置的条件 是以硅酸盐为罐料的水泥和周嘲上壤的含水量币 低１＝４ 。其含水量达不到４ 的地区．则应该补 做接地装置。有的地区水位虽高，但基础包裹在防 水层（如油毡Ｊ内，这样的基础也不能作为接地装 置．１ＥＣ／ＴＣ ８１．１ ０２４ ｌ《国际防雷标准指南Ｂ》对 此也有同样的说明 在现行防雷规范中提到，接地装置必须离开 建筑３ｍ以外，一般认为这是针对独立垂直接地 体而言。当围绕建筑物作周圈式接地带时就不一 定必须离开３ｍ以外，而以靠近建筑物基础沟槽 的外延敷设为台理，因为它于基础内的钢筋距离 较近，能够发挥均衡电位的效果。利用了土建施工 的基础淘槽可以埋深一些．有利于接地电阻值的 稳定．且不必再挖埋接地专用的深淘．节约土方工 作量。 大面积单层厂房之类的建筑物，每根柱子的 基础一般是独立的．在地中互不连接．当利用柱内 钢筋作为引下线，基础用作接地体时，应当另作周 圈式接地带并与柱内钢筋焊接 必要时还要补作 均压接地网，以减小接触电压和跨步电压。 当建筑物的防雷接地与电气设备的接地无法 隔离时．一般的作法是连接成统一的接地系统，其 共用接地电阻按其中最小值的要求选定。上述接 地电阻值为设计指南的做法现在已经改为以接地 目的为设计指南。防雷和电力设施接地的目的均 以安全为主．其手段是降低接地阻抗和维持等电 位。防雷接地的阻抗必须考虑冲击阻抗，尽量采用 环网的接地形式－凡是能够与防雷共用接地的电 气设备均宜直接将两个系统的接地导体相连．这 是维持等电位的最好方法。 微电子系统接地的应兼顾防干扰和安垒，在 正常工作状态下不可将微电子 备接地系统与防 雷接地系统相连．以防杂散电流干扰信号侵＾ 具 体的做法是在底层将两接地系统之问用低压避雷 器或放电器连接起来，以求在雷击时自动连接．防 ｌＬ 络和击穿放电 ６合理布线与进线保护 为达到防雷的目的，建筑物ｐ 非防雷系统的 备种电气线路宜采Ｊｆ］铁钎穿线，因为铁管的屏蔽 效果最好，防止反击事故的能力强，适用于各种建 筑结构。 敷设的金属管线和金属槽敷线的十
维普资讯 http://www.cqvip.com 陕西气象 文章编号：Ｉ，￣１０６ ４３５４（２００２）０１ ００２８ ０２
相似云的判定
雷春丽 （风翔县气象局．陕西风翔７２１４００）
中图分类号：Ｐ ４ｌ ２ １５ 文献标识码：ｔＡ 在日常地面气象观测中．对云状的判断有时 较难确定．尤其是对相似云的判定．只有通过连续 观测，充分掌握各种云的特征，进行全面的综合分 析，才能作出准确的判断 卷层云和透光高层云既可相互演变．又有各 自特征 卷层云为较溥的云幕时，常有较完整的晕 圈存在，这时与高层云并不难区别。而在卷层发展 加厚演变的过程中．对云就要作仔细分析．如果晕 很不完整或无晕时，说明其结构正发生着变化，云 体已不完全足由冰晶组成的，而是由冰水混合组 成的，所 云体可判定为透光高层云。它是由卷层 云演变而来．或卷层云移出后透光高层云占据了 原来卷层云的位置 这时对整个云天有指示意义 的只能是透光高层云。所以，当云处于发展变化的 过程中时．不可机械地根据局部特征或个别现象 来判断云状．而应根据云的连续演变及其它条件 综合判定．才能准确地反映代表当地天气特征的 云天状况。对于卷层云和透光高层云，如果日月轮 廓逐渐模糊．地物无影及丝缕结构也不明显．此时 判定为卷层云就不恰当，若判定为透光高层云对 收穑日期：２００１ ０８ ０１ 作者简介：雷春丽（１９７１ ，女．陵两岐山＾，助理工程师。 整个云天来说则更有代表性。如在凤翔，１４时观 测时经常会遇到这种情况：整个中午天空一直是 毛卷层云．但临近观测前的ｌＯｍｉｎ左右，云层发 展，晕圈变得不完整起来，地物的影子若有若无。 这时，就要根据天空中云的具体情形仔细辩认，若 是云的丝缕结构仍很明显，就还要记作毛卷层云。 因为这种情况至多持续到１４：１０分左右．阳光又 是一片灿烂，毛卷层云的所有特征又会显露无遗。 从晚上换下的日照纸上来看，对应时段的感光迹 线也是连续的。若是云的丝缕结构已不明显，整个 云层有增厚的趋势，这时记作透光高层云就较为 确切。因日照纸上对应时段无丝毫感光迹线，说明 毛卷层云正在向透光高层云发展。以下这种情形 也很常见．天空是高层云．但有时太阳位置模糊可 辨，高层云下面没有其它云存在。不连续观测，乍 一看，太阳位置模糊可辨，可能会误判为透光高层 云；若是连续观测，就应闭光高层云，因为闭光高 层云薄的部分太阳的位置也模糊可辨。所以，对云 状的判定强调，连续观测是十分必要的。 对较复杂云的判定：先分云的层波积，即先看
线宜集中于建筑物的中心部位为宜，如电梯井的 侧旁等部位，穿线铁管和线槽都应与各楼层的等 电位连接板和接地母线相连接．以达到良好的屏 蔽效果。 进线与建筑物防雷有着密切的关系．在雷害 事故中有一半的事故是经进线传人室内的 所 ． 进线保护是建筑物防雷的重要组成部分。 总之．除严格执行现行国家规范外，建筑物防 雷设计应着重考虑接闪功能、分流影响、均衡电 位、屏蔽作用、接地效果和综合布线等重要因素。 建筑物防雷是一个系统工程，只有按防雷规程整 体地做好各项防雷要素的配合，才能发挥良好的 防雷作用
