导轨直线度测量方法
导轨直线度测量方法
导轨直线度的测量方法有多种，以下是一些常见的方法：
1. 水平仪检测：水平仪是检测导轨直线度的常用仪器，使用方便且检测精度较高。通过观察水平仪的读数，可以判断导轨的直线度误差。
2. 光学平直仪检测：光学平直仪可用来检测导轨在垂直面和水平面的直线度误差，且精度较高。但光学平直仪的安装调整较为复杂，需请专业的计量人员操作。
3. 钢丝和读数显微镜检测：对于行程长度大于米的机床，当导轨直线度要求不太高时，可用钢丝和读数显微镜对导轨在水平面的直线度进行检测。因为钢丝的直径误差对检测精度有直接影响，所以精度不太高。
4. 检查棒和百分表检测：对于行程长度小于等于米的机床，可用检查棒和百分表检测机床床鞍沿导轨的运动在水平面的直线度误差。
5. 节距法测量：一般导轨直线度通常利用水平仪与桥板采用节距法来测量，根据得到的一条近似于导轨实际线的误差曲线来确定导轨的直线度误差。
6. 直尺反转测量误差分离法：在高精度导轨直线度的测量中，由于导轨本身直线度等级与检测工具直线度等级处于一个数量级上，节距法无法将导轨与工具的直线度误差分离开来。这时需要使用“直尺反转测量误差分离法”来进行误差的有效分离。
以上方法中，无基准测量是被测面上取一定量的测试点，对测量数据进行一定方法的处理。有基准测量则是将被测直线与所选的标准直线进行比较。在实际操作中，可以根据导轨的类型、精度要求以及实际条件选择适合的测量方法。
导轨直线度测量实验结论
导轨直线度测量实验结论 导轨直线度测量实验结论 导轨直线度是指导轨的直线程度，即导轨的曲率程度。导轨直线度对 于机械加工和测量具有重要的意义，因此需要进行精确的测量。本文 将介绍导轨直线度测量实验的结论。 一、实验原理 导轨直线度测量实验是通过使用光学仪器对导轨进行测量，然后根据 测量结果计算出导轨的直线程度。具体原理如下： 1. 光学仪器：在实验中使用了一台高精度平台投影仪和一个光学平台。 2. 测量方法：首先将平台投影仪放置在导轨上，并调整其位置和角度，使其能够照射到整个导轨表面。然后使用光学平台将投影仪照射到屏 幕上，并在屏幕上观察到所照射出来的图案。最后根据观察到的图案 计算出导轨的直线程度。 3. 计算公式：通过计算屏幕上所观察到的图案与理论图案之间的差异 来计算出导轨的曲率程度。
二、实验结果 经过多次测量和计算，得出导轨直线度测量实验的结论如下： 1. 导轨直线度误差小于0.01mm/1000mm，符合国家标准。 2. 导轨表面无明显的凹凸不平和磨损痕迹。 3. 导轨表面光洁度高，没有明显的氧化和污渍。 4. 导轨表面没有明显的裂纹和疤痕。 5. 实验结果经过多次验证，具有较高的可靠性和准确性。 三、实验分析 通过对导轨直线度测量实验结果的分析，可以得出以下结论： 1. 导轨直线度是机械加工和测量中非常重要的参数之一。只有保证导轨的直线程度才能保证机械加工和测量的精确性。 2. 通过使用高精度光学仪器进行导轨直线度测量可以得到非常精确的
结果。因此，在进行机械加工和测量时应该尽可能地使用高精度光学仪器进行导轨直线度测量。 3. 在日常维护中应该定期检查导轨表面是否存在明显的凹凸不平、磨损、氧化、污渍、裂纹和疤痕等情况。如果发现问题应及时进行维护和修复，以保证导轨的直线程度。 四、实验结论 通过对导轨直线度测量实验结果的分析，可以得出以下结论： 1. 导轨直线度误差小于0.01mm/1000mm，符合国家标准。 2. 导轨表面无明显的凹凸不平和磨损痕迹。 3. 导轨表面光洁度高，没有明显的氧化和污渍。 4. 导轨表面没有明显的裂纹和疤痕。 5. 实验结果经过多次验证，具有较高的可靠性和准确性。 因此，可以得出结论：本次导轨直线度测量实验结果符合国家标准，并且具有较高的可靠性和准确性。在日常维护中应该定期检查导轨表
直线导轨平行度与直线精度作业指导书要求
直线导轨平行度与直线精度作业指导书要求 以直线导轨平行度与直线精度作业指导书要求为标题 一、引言 直线导轨是一种常见的机械元件，用于实现物体的直线运动。在实际应用中，直线导轨的平行度和精度是非常重要的指标。平行度是指导轨相对于参考面的平行程度，而精度是指导轨的直线度。本文将详细介绍直线导轨平行度与直线精度的定义、测量方法和要求等内容。 二、直线导轨平行度的定义和测量方法 1. 平行度的定义 直线导轨的平行度是指导轨的两个相邻导轨面之间的平行程度。通常使用平行度误差来表示平行度的大小。 2. 平行度的测量方法 平行度的测量通常使用平行度测量仪来进行。具体的测量步骤如下： (1) 将测量仪的感应头安装在导轨上，并调节好位置。 (2) 通过测量仪的显示屏观察导轨的平行度误差。 (3) 根据测量结果进行调整，直到平行度误差满足要求。 三、直线导轨精度的定义和测量方法 1. 精度的定义 直线导轨的精度是指导轨的直线度，也就是导轨的直线程度。通常
使用直线度误差来表示精度的大小。 2. 精度的测量方法 精度的测量通常使用直线度测量仪来进行。具体的测量步骤如下： (1) 将测量仪的感应头安装在导轨上，并调节好位置。 (2) 通过测量仪的显示屏观察导轨的直线度误差。 (3) 根据测量结果进行调整，直到直线度误差满足要求。 四、直线导轨平行度和精度的要求 1. 平行度要求 直线导轨的平行度要求通常在一定的范围内，具体的要求根据实际应用情况而定。一般来说，平行度误差应控制在允许范围内，以确保导轨的平行度满足要求。 2. 精度要求 直线导轨的精度要求通常根据实际应用的精度要求而定。一般来说，直线度误差应控制在允许范围内，以确保导轨的直线度满足要求。 五、总结 直线导轨的平行度和精度是直线导轨的两个重要指标，对于保证导轨的正常运行和使用具有重要意义。本文介绍了直线导轨平行度和精度的定义、测量方法和要求等内容，希望对读者有所帮助。在实际应用中，应根据具体情况合理选择导轨的平行度和精度要求，并采取相应的调整措施，以确保导轨的平行度和精度满足要求。
导轨直线度误差的测量
导轨直线度误差的测量 导轨直线度误差是指导轨表面所形成的直线与拟合理想直线之间的偏差量。在机械设备的制造和装配过程中，导轨直线度误差是一个常见的问题。因此，测量导轨直线度误差对于保证机械设备的精度和稳定性非常重要。本文将介绍导轨直线度误差的相关知识和测量方法。 一、导轨直线度误差的类型和特点 导轨直线度误差包括以下两种类型： 1.平面度误差： 平面度误差是指导轨表面的相邻两点构成的线段与平面的偏差。平面度误差常常会导致导轨的弯曲变形或者非正常磨损，从而影响机械设备的精度和稳定性。 2.直线度误差： 直线度误差是指导轨表面的直线形状与理想直线之间的偏差。直线度误差常常会导致机械设备的运动出现不稳定或者无法实现精确位置控制。 尽管导轨直线度误差的类型各不相同，但是它们都具有以下几个特点： 1.导轨直线度误差是常见的机械精度问题，可以通过测量 和调整进行解决。
2.导轨直线度误差对机械设备的精度和稳定性都有着较为 明显的影响。 3.导轨直线度误差的测量需要专业的仪器设备和技术支持，需要依靠专业人员进行操作。 二、导轨直线度误差的测量方法 为了测量导轨直线度误差，需要使用高精度的测量仪器，如光学平台、激光干涉仪、数控坐标测量机等。下面将介绍一些常用的导轨直线度误差测量方法。 1.平面度误差的测量： 平面度误差的测量可以通过使用平面度检测仪器进行，这种仪器可以对导轨表面进行扫描，得到与平面的偏差量。平面度误差的测量需要进行多次测量，并且在不同位置进行扫描，以确保测量结果的准确性。 2.直线度误差的测量： 直线度误差的测量可以通过使用激光干涉仪进行，这种仪器可以在导轨上发射一束激光，并通过探测器对反射的激光进行测量。通过这种方式可以得到导轨表面的直线度误差，进而进行调整。 3.坐标定位误差的测量： 在机械设备中，坐标定位误差也是非常重要的问题。可以通过数控坐标测量机进行坐标误差的测量。使用数控坐标测量机可以对导轨进行精确的位置控制，并对其精度进行评估。
导轨直线度误差测量方法
导轨直线度误差测量实验 教学大纲 一、学时： 实验学时：1 二、适用专业及年级 机械设计、机电、过程控制、车辆等机类、近机类，3年级 三、实验目的与要求 1.了解光学自准直仪的结构、测量原理和操作方法； 2.掌握直线度误差的测量和数据处理方法。 四、测量原理 直线度误差通常按与理想要素比较的原则进行测量，其测量原理用准直光线、水平面或高精度平板的平面构成一条模拟理想直线L， 将被测实际直线'L与模拟理想直线进行比较，若能直接测出被测的实 际直线上各点相对于理想直线的绝对距离y0,y1,…，y n,或是相对偏差△，△1，…，△n，则这种测量方法称之为直接测量法；若每次测量的读0 数仅反映相邻两测点的相对高度差δ1，δ2，…，δn，通过累加（即△k=∑δi）后，才能获得相对偏差，则这种测量方法称之为间接测量法。不管采用哪种测量方法，其最终目的都是要按照各测点的相对偏差，作出被测实际直线的折线图，最后按最小条件确定被测实际直线相对于理想直线的变动量，即直线度误差值。 五、测量仪器 自准直仪、桥板 六、测量步骤 1.将自准直仪放在靠近导轨一端的支架上,接通电源.调整仪器目镜焦 距,使目镜视场中的指标线与数字分划板的刻度线均为最清晰. 2.选取被侧导轨上1米长度,将其等分成10小段,同时调整桥板下两支 点的距离L,使其刚好等于小段的长度;将反射镜固定在桥板上, 然后将桥板防置于被测物体上,使其与自准直仪的光轴垂直. 3.分别将桥板移至导轨两端,调整光学自准直仪的位置,使“十”字影 像均能清晰的进入目镜视场.调整好就不能再移动仪器. 4.从导轨的一端开始测量,按照顺测﹑回测的顺序使桥板按跨距前后 衔接的移动桥板;在每一个测量位置上,移动测微读数鼓轮5,使 指标线位于“十”字影像的中心,并记录下该位置的读数.如果测 量准确,我们要求在顺测与回测过程中,对于同一小段上前后两次
导轨直线度的检查调整和计算方法
水平仪的使用 （作者未知） 一、水平仪的使用和读数 水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。水平仪是机床制造、安装和修理中最基本的一种检验工具。一般框式水平仪的外形尺寸是200×200mm，精度为0.02/1000。水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。若将水平仪安置在1 米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。如图:1 计算如下:水平仪连同平尺的倾斜角α的大小可以从下式中求出: 由tgα= = =0.00002 则α=4秒 从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm处(相当于水平仪的1个边长)，计算平尺下面的高度H1为: tgα= =0.00002 H1=tgα×L1=0.00002×200=0.004(mm) 由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。假如水平仪放在500mm长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm。另外，水平仪的实际变化值还与读数精度有关。所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。 由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。 水平仪的读数，应按照它的起点任意一格为0。气泡运动一格计数为1，再运动一格计数为2，以此进行累计。在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的(加工前的导轨会有曲线性的现象)。测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。如图:2 水平仪的移动方向与气泡的运动方向相反，呈凸，用符号"+"表示。 水平仪的移动方向与气泡的运动方向相同，呈凹，用符号"-"表示。 如果导轨是凸的情况下，水平仪(垫铁)从任意一个方向进行移动，水平仪的气泡向相反方向运动，如图2-(1)所示。 如果导轨是凹的情况下，水平仪(垫铁)从任意一个方向进行移动，水平仪的气泡向相同方向运动，如图2-(2)所示。 确定导轨的凹凸后，再根据所使用的垫铁长度和水平仪气泡运动格数和的一半进行计算，才能得到导轨的准确的直线度误差精度。 二、导轨直线度的检查调整和计算方法 水平仪是测量机床导轨直线度的常用的仪器，是用来检查导轨在垂直平面内的直线度和在水平面内的直线度。用水平仪来进行调整导轨的直线度之前，应首先调整整体导轨的水平。将水平仪置于导轨的中间和两端位置上，调整到导轨的水平状态，使水平仪的气泡在各个部位都能保持在刻度范围内。再将导轨分成相等的若干整段来进行测量，并使头尾平稳的衔接，逐段检查并读数，然后确定水
导轨直线度检查标准
导轨直线度检查标准 一、平面度 导轨的平面度是衡量导轨表面平整程度的重要指标。理想的导轨平面应完全平整，无任何凹凸不平。在实际检测中，导轨的平面度通常使用精密的测量仪器进行测量，其标准值根据不同的导轨类型和用途而有所不同。一般而言，导轨的平面度应小于0.02mm/1000mm。 二、平行度 平行度指的是导轨面之间的相互平行程度。在导轨系统中，两导轨之间的平行度至关重要，因为它直接影响到设备的运行精度和稳定性。平行度的检测通常使用精密的测量仪器进行，其标准值根据实际应用需求而定，一般应小于0.02mm/1000mm。 三、直线度 导轨的直线度指的是导轨在长度方向上的直线偏差。理想的导轨应在长度方向上保持一条直线，无任何弯曲或扭曲。直线度的检测方法与平行度类似，一般应小于0.02mm/1000mm。 四、扭曲度 扭曲度指的是导轨在三维空间中的扭曲程度。导轨的扭曲度会影响设备的运动轨迹和稳定性，因此需要严格控制。扭曲度的检测通常需要使用专业的测量仪器，其标准值根据实际应用需求而定，一般应小于 0.02mm/1000mm。 五、间隙 导轨的间隙指的是导轨面之间的空隙大小。适当的间隙可以保证导轨
的正常运行，但过大的间隙会导致设备运行不稳定。间隙的大小应根据实际应用需求而定，其标准值一般为0.01-0.03mm。 六、温差影响 导轨的工作环境温差可能会对其性能产生影响。温差可能导致导轨的变形、间隙变化等问题，从而影响设备的精度和稳定性。因此，在检查导轨直线度时，需要考虑温差的影响。一般情况下，导轨应能在-20℃～60℃的环境中正常工作。 七、耐磨性 导轨的耐磨性是指在长期使用过程中抵抗磨损的能力。耐磨性是衡量导轨质量的重要指标之一。一般来说，导轨的耐磨性取决于其制造材料和工艺。耐磨性良好的导轨可以大大延长其使用寿命。检测耐磨性的主要方法是通过实验模拟实际工况，测量导轨在一定磨损次数后的性能变化。 八、刚性 导轨的刚性指的是其抵抗变形的能力。刚性好的导轨可以提供更好的运动精度和稳定性。在检测导轨直线度时，应关注其刚性表现，以保证设备的运行效果。刚性的检测方法通常是通过测量导轨在不同载荷下的变形量来实现的。 九、安装精度 安装精度是指导轨在安装过程中达到的位置精度和几何精度。安装精度直接影响设备的运动轨迹和整体性能。因此，在检测导轨直线度时，应关注其安装精度，以确保设备的正常运行和使用效果。安装精度的
导轨直线度的检查调整和计算方法
导轨直线度的检查调整和计算方法 一、导轨直线度检查方法： 1.平台检测法：使用平台平行度仪或测平工具，在导轨上选择若干测 点进行检测，测定每个测点的偏差，以此判断导轨的直线度误差。 2.拉丝法：在导轨上安装拉丝仪器或者光电尺，并拉动拉丝仪器或者 光电尺，测定导轨上的测量点位置，通过测量数据计算直线度误差。 3.光学法：在导轨上安装激光仪或者电子望远镜等仪器，利用激光或 望远镜可以直观地观察到导轨上的直线度误差，通过观察和测量数据计算 直线度误差。 4.数控法：利用数控设备在导轨上运动并记录运动轨迹，并与理想的 直线进行对比，从而计算直线度误差。 二、导轨直线度调整方法： 1.调整底座：如果底座与导轨不平行，则会影响导轨的直线度。可以 通过调整底座的平整度，使其与导轨平行，从而改善导轨的直线度。 2.调整安装方式：导轨的安装方式也会影响导轨的直线度。如果导轨 安装不牢固或者安装方式不正确，可以重新调整安装方式，使其安装正确，从而改善导轨的直线度。 3.调整导轨连接方式：在导轨连接处设置调整螺栓，通过调整螺栓的 紧度，可以调整导轨的相对位置，从而改善导轨的直线度。 三、导轨直线度计算方法：
1.最大偏差法：在每个测点上测量导轨的偏差，然后得出最大偏差。 最大偏差越小，说明导轨的直线度越好。 2.平均偏差法：在每个测点上测量导轨的偏差，然后计算偏差的平均值。平均偏差越小，说明导轨的直线度越好。 3.二点法：选择导轨上的两个测点，并在这两个测点上测量导轨的偏差。然后计算这两个偏差之间的差值，差值越小，说明导轨的直线度越好。 总之，导轨直线度的检查、调整和计算方法是非常重要的，可以通过 合适的方法来评估导轨的直线度，进行相应的调整和修正，以保证导轨的 直线度符合要求，提高设备的运行精度和稳定性。
机床导轨的检验方法(一)
机床导轨的检验方法(一) 机床导轨的检验方法 机床导轨是机床的重要部件，直接关系到机床加工的精度和稳定性。 因此，对机床导轨的检验非常重要。以下是几种机床导轨的检验方法：1. 外观检验 外观检验是机床导轨检验的基础。通过肉眼观察导轨表面，检查有无 凹凸痕迹、裂纹、氧化等表面缺陷，以及有无异物或油污等。若发现 问题，需及时进行处理。 2. 直线度检验 直线度是机床导轨的关键参数之一。直线度检验可以采用直线对比法，在Y方向和X方向上检验导轨的直线度，也可以用仪器进行测量。研 究表明，直线度检测的误差主要来自于仪器和工件，因此选择合适的 检测仪器非常重要。 3. 垂直度检验 垂直度是导轨在Z轴方向上的重要参数。垂直度检验需要使用测量仪器，在导轨的两个正交面上测量导轨的高度，并计算两个高度之差。 导轨垂直度的误差主要受制于测量仪器的准确度和操作者的技术水平。 4. 表面粗糙度检验 表面粗糙度是导轨表面的特征之一，对机床的加工精度和表面质量有 一定影响。表面粗糙度检验可以采用手感观察法、粗糙度检测仪等。 在检测时应注意环境的干净和检测的角度。 5. 磨耗检验 随着机床使用时间的增长，导轨表面磨损会逐渐加剧，影响机床的加 工精度和稳定性。磨耗检验可以通过测量导轨表面高度差来实现，也
可以在导轨上粘贴毛刷进行检测，从而判断导轨是否需要进行更换或 修理。 综合上述几种检验方法，可以全面了解机床导轨的情况，找出其中问 题并进行及时处理，从而保证机床加工的质量和精度。 6. 摩擦系数检验 摩擦系数是机床导轨性能的重要指标之一，对机床加工质量和耐磨性 有很大的影响。可采用滑动法、盲孔法等方法，检验导轨的摩擦系数，从而对导轨性能进行评估。同时，还可以通过增加润滑油的使用或改 变摩擦面的材料来改善导轨的滑动性能。 7. 其他检验方法 除了以上几种机床导轨的检验方法，还可以采用声学检测、X射线检测、激光干涉等技术进行导轨性能的检测。这些方法在特定情况下可以起 到很好的作用，但一般需要较高的技术要求和较昂贵的检测设备。 总结 机床导轨是机床的核心部件之一，对机床加工的精度和稳定性有很大 的影响。在使用前、中、后期都需要进行相应的检验，及时发现问题 并加以处理。各种检验方法在导轨检测中各具特点，可以根据需要选 用不同的检测手段，以达到最好的检测效果。
直线度的检测方法
直线度的检测方法 一、前言 直线度是机械制造中的一个重要指标，它反映了加工零件的平整度和精度。因此，在机械制造过程中，直线度的检测显得尤为重要。本文将介绍直线度的检测方法，希望能对读者有所帮助。 二、直线度的定义 直线度是指在一定长度范围内，物体表面与某一基准面之间的距离变化量。即在一个平面内，物体表面到基准面的距离变化量在一定范围内时，称为该物体在这个范围内的直线度。 三、直线度的检测方法 1. 用平板法检测 平板法是一种简单易行、常用的检测方法。具体操作步骤如下： （1）将待测工件放置于平板上。
（2）用游标卡尺或其他精密仪器，在工件两端分别取点，并记录下来。 （3）将工件翻转180°后再次取点，并记录下来。 （4）计算出两次取点所得数据之间的差值，并判断是否符合要求。 2. 用光学法检测 光学法是利用光学原理进行检测的方法。具体操作步骤如下： （1）将待测工件放置于光学平台上。 （2）用激光干涉仪或其他光学仪器，在工件两端分别照射激光，并记录下来。 （3）观察激光干涉图案，判断工件的直线度是否符合要求。 3. 用机械法检测 机械法是利用机械原理进行检测的方法。具体操作步骤如下： （1）将待测工件放置于检测台上。
（2）将一根精密导轨放置于工件表面上，并使其与工件表面平行。 （3）在导轨上移动一个精密游标，记录下游标所经过的位置，再将游标翻转180°后再次记录。 （4）计算出两次记录之间的差值，并判断是否符合要求。 四、注意事项 在进行直线度检测时，需要注意以下几点： 1. 检测仪器和设备必须具有高精度和可靠性。 2. 待测工件应该尽可能地放置稳定，并且与检测台面平行。 3. 操作人员必须具备一定的专业知识和技能，以确保检测结果的准确性和可靠性。 4. 在进行检测之前，应该对待测工件进行清洁和处理，以避免外界因素对检测结果的影响。 五、总结
直线度的检测方法
直线度的检测方法 引言 直线度是一个物体表面或边缘与理想直线之间的偏差程度，是衡量物体形状精度的重要指标之一。在制造业中，直线度的检测对于保证产品质量、提高生产效率至关重要。本文将介绍直线度的概念和意义，并详细介绍几种常用的直线度检测方法。 1. 直线度的定义和意义 直线度是指物体表面或边缘与理想直线之间的偏差程度。它反映了物体形状的准确性和规整性，对于保证工件装配精度、提高产品质量具有重要作用。 在制造业中，许多零部件需要具备一定的直线度要求，如机床导轨、光学元件、传感器等。如果这些零部件的直线度不达标，可能会导致装配不良、功能失效等问题。 因此，对于制造业来说，准确测量和控制直线度是至关重要的。 2. 直线度检测方法 2.1 视觉法 视觉法是一种简单且常用的直线度检测方法。它通过人眼观察物体表面或边缘与参考直线之间的偏差来评估直线度。 具体操作步骤如下： 1.准备一条直线作为参考线，可以使用光栅尺、划线仪等工具。 2.将待检测物体放置在平整的工作台上。 3.用目测的方式观察待检测物体表面或边缘与参考直线之间的偏差，并记录下 来。 视觉法简单易行，但受到人眼视觉判断能力的限制，对于精度要求较高的直线度检测可能存在一定误差。
2.2 光学投影法 光学投影法是一种常用的高精度直线度检测方法。它利用光学原理将待检测物体表面或边缘投影到屏幕上，并通过测量投影图案与参考直线之间的偏差来评估直线度。 具体操作步骤如下： 1.准备一个光学投影仪，它可以将待检测物体表面或边缘投影到屏幕上。 2.将待检测物体放置在适当位置，调整投影仪使得投影图案清晰可见。 3.使用目镜或者测量仪器观察投影图案与参考直线之间的偏差，并记录下来。 光学投影法具有高精度和较低的人为误差，适用于对直线度要求较高的场合。但需要专用设备和技术支持，成本较高。 2.3 探触法 探触法是一种常用的机械式直线度检测方法。它利用探头测量待检测物体表面或边缘与参考直线之间的距离变化，从而评估直线度。 具体操作步骤如下： 1.准备一个具有微小位移测量功能的探头，可以使用游标卡尺、激光干涉仪等 设备。 2.将待检测物体放置在平整的工作台上。 3.使用探头接触待检测物体表面或边缘，并记录下探头位移值。 4.移动探头沿着待检测物体表面或边缘进行多点测量，并计算出各点之间的距 离变化。 探触法可以达到较高的精度，并且适用于各种形状和材料的物体。但需要注意避免对待检测物体造成损伤，同时需要进行多点测量来提高测量精度。 3. 结论 直线度的检测对于制造业中的产品质量控制至关重要。本文介绍了视觉法、光学投影法和探触法三种常用的直线度检测方法。 视觉法简单易行，但精度较低；光学投影法精度较高，但成本较高；探触法适用于各种形状和材料的物体，并且可以达到较高的精度。 在实际应用中，可以根据具体需求选择合适的直线度检测方法，并结合其他相关指标进行综合评估，以确保产品质量和生产效率的提升。
用水平仪测量导轨直线度的方法
用水平仪测量导轨直线度的方法 测量导轨的直线度是确保导轨运动平稳、精度高的重要步骤之一、水平仪是测量水平面的仪器，可用于测量导轨的直线度，下面将详细介绍使用水平仪测量导轨直线度的方法。 第一步：准备工作 1.确保所用的水平仪是精确可靠的，可以通过与已知水平面的比对来验证水平仪的准确性。 2.准备一块平整的校验板或平台，该校验板需要在测量过程中保持稳定，不受外力干扰。 第二步：校准水平仪 1.将水平仪放置在平整的水平面上，并调整其气泡到位。 第三步：确定测量起点与终点 1.在导轨上选择一个作为测量起点的位置，通常选择导轨的一个端点或者一个已知平直的段作为起点。 2.在导轨上选择一个作为测量终点的位置，通常选择导轨的另一个端点或者一个已知平直的段作为终点。 第四步：测量起点处的水平度 1.将水平仪放置在起点位置上，并调整其气泡到位。 2.观察水平仪的读数，记录下来。 第五步：移动水平仪到终点位置
1.将水平仪移动到终点位置上，保持水平仪平稳。 2.调整水平仪使其气泡重新到位。 3.观察水平仪的读数，记录下来。 第六步：计算直线度误差 1.将终点的水平度读数减去起点的水平度读数。 2.根据测量结果计算导轨的直线度误差。如果差值为0或接近0，说 明导轨的直线度较好；如果差值较大，则说明导轨存在直线度误差。 第七步：重复测量并取平均值 1.重复以上测量步骤多次，并记录每次测量的水平度读数。 2.对多次测量的读数进行平均，以获得更准确的直线度误差结果。 需要注意的是，在测量过程中需要尽可能避免外部干扰，如地震、风 力等。同时，为了提高测量的准确性，可以选择在不同的位置进行多次测量，以验证结果的可靠性。 总之，使用水平仪测量导轨的直线度需要准确的水平仪和平整的校验 板或平台。通过将水平仪放置在起点和终点位置上，并记录其水平度读数，最后计算直线度误差，可以评估导轨的直线度，进而保证导轨的运动平稳、精度高。
导轨直线度检测的方法及工具 -回复
导轨直线度检测的方法及工具-回复 导轨直线度检测是一项重要的工艺过程，用于确定导轨表面的直线度，以确保工作过程中的精度和准确性。本文将一步一步地介绍导轨直线度检测的方法及所需的工具。 第一步：准备工作 在进行导轨直线度检测之前，需要准备一些必要的工具和材料。主要的工具包括水平仪、游标卡尺、光学平行度仪、调平脚和检测夹具等。此外，还需要一块光滑平整的平板和一支划线笔。 第二步：检查导轨的表面 首先，仔细检查导轨的表面，确保其没有明显的划痕、凹陷或其他损坏。如果发现表面存在损坏，需要先修复后再进行直线度检测。 第三步：准备导轨检测夹具 使用适当的夹具将导轨固定在检测平板上。确保导轨固定牢固，并且没有松动或移动的迹象。调平脚可以用来确保平板水平，以确保检测结果的准确性。 第四步：使用水平仪检测水平度 将水平仪放置在导轨表面上。通过观察水平仪的示数，确定导轨是否完全水平。如果示数超过允许的误差范围，应调整导轨夹具和调平脚，直至导
轨完全水平为止。 第五步：使用游标卡尺测量导轨直线度 在导轨表面上选择适当的位置，使用游标卡尺测量导轨的直线度。将游标卡尺的零位放在导轨的一个端点，然后沿导轨表面移动卡尺，同时观察卡尺示数。如果示数在一定范围内保持不变，说明导轨具有良好的直线度；如果示数发生明显变化，则说明导轨存在弯曲或偏差。 第六步：使用光学平行度仪进一步检测直线度 为了进一步提高检测精度，可以使用光学平行度仪进行直线度检测。将光学平行度仪的探头放置在导轨的一个端点，然后沿导轨表面移动探头，同时观察平行度仪的示数。通过一系列测量，可以确定导轨的直线度，并计算出最大偏差。 第七步：记录和分析检测结果 将所有的测量结果记录下来，并进行分析。比较测量结果和规定的直线度标准，确定导轨是否通过直线度检测。根据分析结果，可以采取相应的措施来修复或调整导轨，以达到要求的直线度标准。 总结： 导轨直线度检测需要使用多种工具和方法，包括水平仪、游标卡尺和光学平行度仪等。通过逐步进行水平度检测、直线度测量和光学检测，可以确

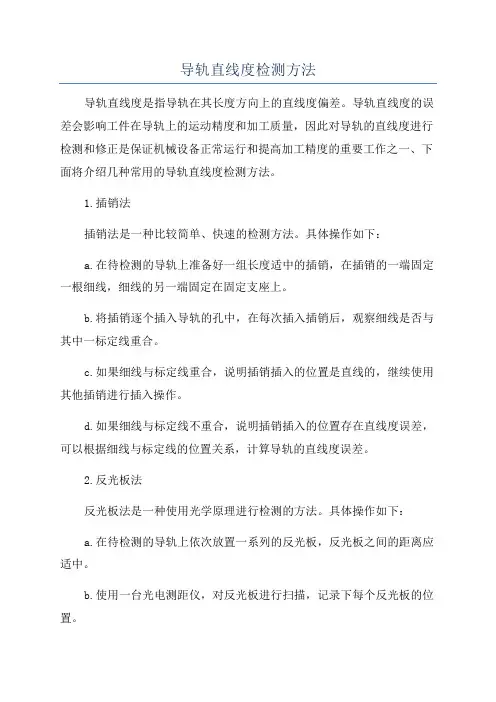

导轨直线度检测方法
导轨直线度检测方法综述 导轨直线度是各项机床精度的基础精度，导轨直线度对多项机床精度都有着直接的影响，其检测仪器和检测方法较多也较为复杂，并应根据不同情况采取不同的检测仪器和不同的检测方法。本文根据学习内容和自己的理解，对导轨直线度的检测方法作一综合叙述。 一、各种导轨直线度检测方法的使用场合 根据学习内容我们知道，导轨直线度有四种检测方法，这四种检测方法分别适用于不同的工作场合。 1.用水平仪检测导轨直线度 水平仪是检测导轨直线度的常用仪器，使用方便且检测精度较高。一般常用外形规格尺寸为200×200，测量精度为0.02/1000的框式水平仪。但水平仪只能检查导轨在垂直面的直线度误差。 2.用光学平直仪检测导轨直线度 光学平直仪可用来检测导轨在垂直面的直线度误差，也可用来检测导轨在水平面的直线度误差，且精度较高。但光学平直仪的安装调整较为复杂，需请专业的计量人员操作。对于行程长度大于1.6米的精密机床，其导轨在水平面的直线度最好使用光学平直仪进行检测。对于行程长度小于等于1.6米的机床，其导轨在水平面的直线度一般不用光学平直仪检测，而用检查棒和百分表进行检测。 3.用钢丝和读数显微镜检测导轨直线度 对于行程长度大于1.6米的机床，当导轨直线度要求不太高时，可用钢丝和读数显微镜对导轨在水平面的直线度进行检测。因为钢丝的直径误差对检测精度有直接影响，所以精度不太高。为保证导轨直线度的检测精度，最好使用光学平直仪检测大行程机床导轨在水平面的直线度误差。 4.用检查棒和百分表检测导轨直线度 对于行程长度小于等于1.6米的机床，可用检查棒和百分表检测机床床鞍沿导轨的运动在水平面的直线度误差。 二、框式水平仪结构及工作原理 框式水平仪由框架和水准器组成，水准器是一个带有刻度的弧型密封玻璃管，装有酒精或乙醚，并留有一定长度的气泡，当水平仪移动时，气泡移动一定距离。对于精度为0.02/1000的水平仪，当气泡移动一格时，水平仪的角度变化为4″，即在1000mm长度两端的高度差为0.02mm（tan4″=1.939×10-5≈0.02/1000，其误差为6.1×10-7）。可根据气泡移动格数、被测平面长度和水平仪精度按比例关系计算被测平面两端的高度差。 被测平面长度：在不使用垫板或水平桥时，此长度即为水平仪长度。 图1 水平仪测量原理图 三、用水平仪检测导轨在垂直面直线度的操作步骤 1.将被测导轨放在可调垫铁上，用水平仪置于导轨中间或两端，初步将导轨调至水平位置（水 平仪气泡处于玻璃管中间位置），并将扭曲调整到允差范围以内。
直线度测量计算方法
1 引言 在工程实际中, 评定导轨直线度误差得方法常用两端点连线法与最小条件法。两端点连线法, 就是将误差曲线首尾相连, 再通过曲线得最高与最低点,分别作两条平行于首尾相连得直线, 两平行线间沿纵坐标测量得数值, 通过数据处理后, 即为导轨得直线度误差值;最小条件法,就是将误差曲线得“高、高”（或“低、低”）两点相连, 过低（高）点作一直线与之相平行,两平行线间沿纵标坐测量得数值, 通 过数据处理后, 即为导轨得直线误差值。 最小条件法就是仲裁性评定、两端点连线法不就是仲裁性评定, 只就是在评定时简单方便,所以在生产实际中常采用,但有时会产生较大得误差。本文讨论这两种评定方法之间产生误差得极限值。 2误差曲线在首尾连线得同侧 测量某一型号液压滑台导轨得直线度误差，得到直线度误差曲线，如图1所 示。由图可知, 该误差曲线在其首尾连线得同侧。下面分别采用最小条件法与两端点连线法, 评定该导轨直线度误差值。 （1）最小条件法评定直线度误差 根据最小条件法, 图 1 曲线得首尾分别就是低点1与低点2（低点1与坐标原点重合）,用直al al线相连,如图2所示、通过最高点3作ala 1直线得平行线 a2a2、在alal与a 2 a2两平行线包容得区域,沿y轴测量得数值,经数据处理, 即为该导轨得直线度误差值S最小法。 （2）两端点连线法评定直线度误差
根据两端点连线法，图1曲线得首尾也分别就是曲线得两端点1与2,如图3 所示、将曲线端点1与端点2,用直线b ib 1相连,再通过高点作bib 1得平行线b 2b 2。在b1b 1与b 2 b2两平行线包容得区域,沿y轴测量得数值,经数据处理, 即为该导轨得直线度误差值S两端点、 M 国2最小条件法 (3) 求解两种评定方法产生得误差极限 由于就是对同一导轨误差曲线求解直线度误差，图2中得“低点1”、“低点2"与“高点3"分别对应图3中得“端点1”、“端点2"与“高点3” ,即直线a 1a 1与直线b1 bi重合，直线a2a2与直线b2 b2重合,因此两种评定方法产生得误差值为零 通过上述分析，误差曲线在首尾连线得同侧，两种评定方法产生得误差极值为零，即两种评定方法所得得评定结果相同。 3误差曲线在首尾连线得两侧
