纳米材料的研究进展及其应用 姓名：李若木 学号：115104000462 学院：电光院
1、纳米材料 1.1纳米材料的概念 纳米材料又称为超微颗粒材料，由纳米粒子组成。纳米粒子也叫超微颗粒，一般是指尺寸在1～100nm间的粒子，是处在原子簇和宏观物体交界的过渡区域，从通常的关于微观和宏观的观点看，这样的系统既非典型的微观系统亦非典型的宏观系统，是一种典型人介观系统，它具有表面效应、小尺寸效应和宏观量子隧道效应。当人们将宏观物体细分成超微颗粒（纳米级）后，它将显示出许多奇异的特性，即它的光学、热学、电学、磁学、力学以及化学方面的性质和大块固体时相比将会有显著不同。 1.2纳米材料的发展 自20世纪70年代纳米颗粒材料问世以来，从研究内涵和特点大致可划分为三个阶段： 第一阶段（1990年以前）：主要是在实验室探索用各种方法制备各种材料的纳米颗粒粉体或合成块体，研究评估表征的方法，探索纳米材料不同于普通材料的特殊性能；研究对象一般局限在单一材料和单相材料，国际上通常把这种材料称为纳米晶或纳米相材料。 第二阶段（1990~1994年）：人们关注的热点是如何利用纳米材料已发掘的物理和化学特性，设计纳米复合材料，复合材料的合成和物性探索一度成为纳米材料研究的主导方向。 第三阶段（1994年至今）：纳米组装体系、人工组装合成的纳米结构材料体系正在成为纳米材料研究的新热点。国际上把这类材料称为纳米组装材料体系或者纳米尺度的图案材料。它的基本内涵是以纳米颗粒以及它们组成的纳米丝、管为基本单元在一维、二维和三维空间组装排列成具有纳米结构的体系。
2、纳米材料：石墨烯 2.1石墨烯的概念 石墨烯（Graphene）是从石墨材料中剥离出来、由碳原子组成的只有一层原子厚度的二维晶体。2004年，英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，成功从石墨中分离出石墨烯，证实它可以单独存在，两人也因此共同获得2010年诺贝尔物理学奖。 石墨烯既是最薄的材料，也是最强韧的材料，断裂强度比最好的钢材还要高200倍。同时它又有很好的弹性，拉伸幅度能达到自身尺寸的20%。它是目前自然界最薄、强度最高的材料，如果用一块面积1平方米的石墨烯做成吊床，本身重量不足1毫克便可以承受一只一千克的猫。 石墨烯目前最有潜力的应用是成为硅的替代品，制造超微型晶体管，用来生产未来的超级计算机。用石墨烯取代硅，计算机处理器的运行速度将会快数百倍。 另外，石墨烯几乎是完全透明的，只吸收2.3%的光。另一方面，它非常致密，即使是最小的气体原子(氦原子)也无法穿透。这些特征使得它非常适合作为透明电子产品的原料，如透明的触摸显示屏、发光板和太阳能电池板。 石墨烯目前是世上最薄却也是最坚硬的纳米材料，它几乎是完全透明的，只吸收2.3%的光；导热系数高达5300 W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率超过15000 cm2/V·s，又比纳米碳管或硅晶体（monocrystalline silicon）高，而电阻率只约10-6 Ω·cm，比铜或银更低，为目前世上电阻率最小的材料。 作为目前发现的最薄、强度最大、导电导热性能最强的一种新型纳米材料，石墨烯被称为“黑金”，是“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。极有可能掀起一场席卷全球的颠覆性新技术新产业革命。

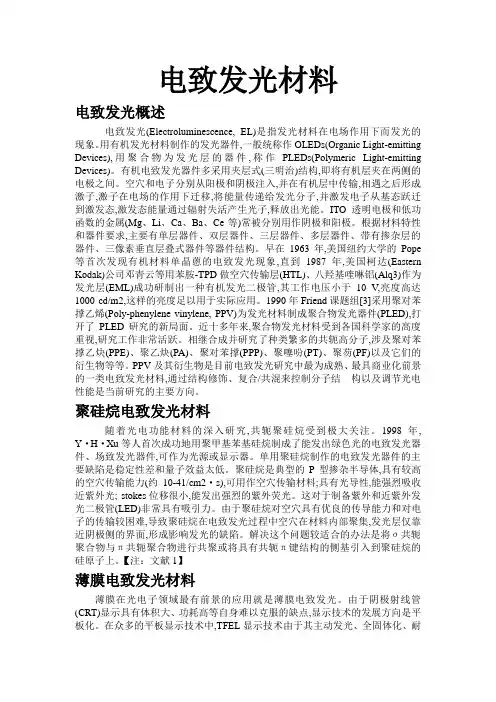

电致发光高分子功能材料的应用..
电致发光高分子材料及其应用进展 孙东亚*,1，何丽雯2 （1 厦门理工学院材料科学与工程学院福建厦门361024） （2华侨大学材料科学与工程学院福建厦门361021) 摘要：主要介绍了导电高分子的一个重要门类-电致发光（有机EL，也称作OLED）聚合物材料的发光机理、制备工艺及应用现状。结合有机OLED相比于传统显示材料及器件具有发光效率高、波长易调节、寿命长、机械加工性能好等优势，综述了OLED材料及器件在环保照明及平板显示领域取得进展和未来的发展方向。 关键词：电致发光；高分子材料；平板显示； Abstract：An important category of conductive polymer-electroluminescent (organic EL, also known as OLED) luminescence mechanism, preparation process and application status of polymer materials has been introduced. Compared to traditional display materials and devices, the organic combination of OLED has high luminous efficiency, long life, easy to adjust the wavelength, good machining performance and other advantages. At the same time, we summarized the progresses and future development of OLED materials and devices in the green lighting and panel display. 0 前言 有机高分子光电材料由于其诱人的应用前景而得到了人们的广泛关注和研究[1-10]。近年来，导电高分子的研究取得了较大的进展，科学家对其合成、结构、导电机理、性能、应用等方面经过多年的研究，已使其成为一门相对独立的学科。目前，有机电致发光平面显示器(OLED)在一些领域里已经取代了液晶显示器占有平面显示器的主要市场。与液晶平面显示器相比, 有机电致发光平面显示器以及高效率的节能照明设备具有主动发光、轻薄、色彩绚丽、全角度可视、能耗低等显著特点，吸引很多国内外研究机构和国际知名大电子、化学公司都投入了巨大的人力财力研究这一领域[11-15]。虽然在应用研究领域已经取得了巨大的成功，但是无论从综合发光效率、发光波长的调整、稳定性和寿命等方面还有待更进一步的发展。本文综述了近年来OLED材料与器件在制备工艺及品质质量方面所取得的进展及需要解决的主要问题。 1 有机电致发光器件及原理 由电能直接激发产生的发光现象称为电致发光。如图1所示，电致发光材料是通过电极向材料注入空穴和电子，两者通过在材料内部的相对迁移在材料内部发生复合形成激子（激发态分子），然后激子导带中的电子跃迁到价带的空穴中，多余的能量以光的形式放出，产生发光现象。 福建省中青年教师教育科研项目(JB14077) Education Scientific Project of Young Teacher of Fujian Province(JB14077) 作者简介：孙东亚（1982-），男，硕士，工程师，从事光电功能材料制备与表征，E-Mail：
