《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制（N 进制）数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权（简称位权），这就是按权位展开再求和即可。
1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。
例1：将二进制数（1010）2转换成十进制数。
解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+=例2：将八进制数531.6转换成十进制数。
解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数 十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。
（1）整数部分转换方法：除基取余法。
第一个余数为N 进制数最低位即第0位的数码D0 。
（2）小数部分转换方法：乘基取整法。
第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。
例3：将十进制数12.24转换成二进制数（小数部分取4位小数的近似值）。
解:(1)整数部分12÷2=6 除基取余数0(LSD)6÷2=3 除基取余数03÷2=1 除基取余数11÷2=0 除基取余数1(MSD)整数部分为:1100(2)小数部分0.24×2=0.48 乘基取整0(N-1)0.48×2=0.96 乘基取整00.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1（3）以上两部分全起来得：（12.24）10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换（1）二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位（八进制）数或每4位（十六进制）数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。
电气控制与plc应用技术期末试题及答案
电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。
A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。
A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。
年国家开放大学电大《电气控制与PLC》期末复习
年国家开放大学电大《电气控制与PLC》期末复习1 一、填空题1、低压电器通常指工作在交流 1200V 以下，直流 1500 V 以下的电路中，起到连接、控制、保护和调节作用的电器设备。
2、热继电器是专门用来对连续运行的电动机进行过载保护，以防电动机因过热而烧毁的一种保护电器，通常是把其常闭触点串接在控制电路中。
3、对于正常运行在三角形连接的电动机，可采用星／三角形降压起动，即起动时，定子绕组先接成星形，当转速上升到接近额定转速时，将定子绕组联结方式改接成三角形，使电动机进入全压正常运行状态。
4、可编程控制器的硬件组成与微型计算机相似，其主机由CPU、存储器、输入输出接口、电源等几大部分组成。
5、PLC 运行时，应该将其开关置RUN档（RUN、STOP）。
6、可编程序控制器的编程语言标准 IEC1131-3 标准详细说明了句法、语义和 5 种编程语言的表达方式，这 5 种编程语言分别为：指令表语言、梯形图语言、功能块图语言、结构文本语言、顺序功能图（SFC）语言。
7、PLS 为上升沿脉冲指令，PLF 为下降沿脉冲指令，皆输出一个扫描周期的脉冲信号。
8、如图示：若闭合 X1，则 Y3、Y2、Y1、Y0 中Y3亮。
9、FX 2N PLC 只有两条步进指令，它们是STL、RET。
10、在电气控制技术中，通常采用熔断器或断路器进行短路保护。
MOVK8K1Y0 END X12 11、常用的电气制动方式有反接制动和能耗制动。
12、电动机长动与点动控制区别的关键环节是自锁触头是否接入。
13、当电动机容量较大，起动时产生较大的启动电流，会引起电网电压下降，因此必须采用降压起动的方法。
14、“LD”为取指令的助记符。
“LDI”为取反指令的助记符。
15、状态元件 S 在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令 STL_组合使用。
16、辅助继电器的常开和常闭触点使用次数不限，在 PLC 内可自由使用。
电气控制与PLC期末考试复习题

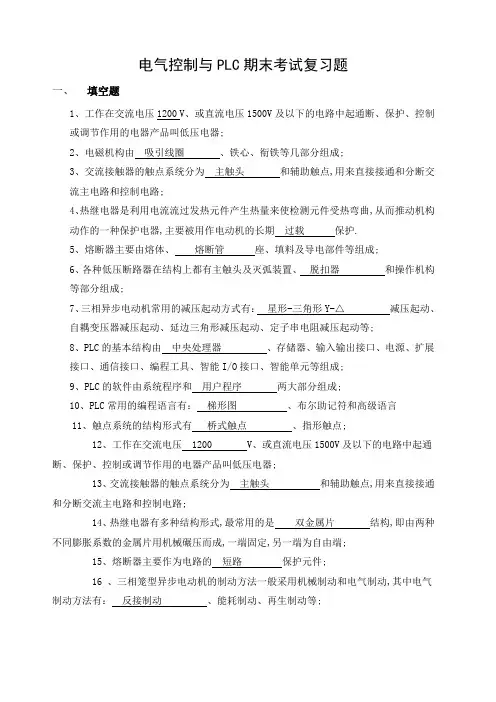

电气控制与PLC期末考试复习题一、填空题1、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;2、电磁机构由吸引线圈、铁心、衔铁等几部分组成;3、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路;4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,从而推动机构动作的一种保护电器,主要被用作电动机的长期过载保护.5、熔断器主要由熔体、熔断管座、填料及导电部件等组成;6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成;7、三相异步电动机常用的减压起动方式有：星形-三角形Y-△减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等;8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;9、PLC的软件由系统程序和用户程序两大部分组成;10、PLC常用的编程语言有：梯形图、布尔助记符和高级语言11、触点系统的结构形式有桥式触点、指形触点;12、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;13、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路;14、热继电器有多种结构形式,最常用的是双金属片结构,即由两种不同膨胀系数的金属片用机械碾压而成,一端固定,另一端为自由端;15、熔断器主要作为电路的短路保护元件;16 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动,其中电气制动方法有：反接制动、能耗制动、再生制动等;17、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等;18、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;19、按PLC物理结构形式的不同,可分为整体式和模块式两类;20、PLC常用的编程语言有：梯形图、指令表、高级语言;二、选择题1、电磁机构中,吸引线圈的作用是： AA、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的AA、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是： B A、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别4、熔断器作为短路保护的电器,它是 B 于被保护电路中的;A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是： CA、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是： DA、KAB、KTC、SBD、KM7、熔断器的电气文字符号是： AA、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是： AA、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是： CA、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是： D A、用于串联或并联连接 B、常闭触点与起始母线的连接C、用于驱动线圈 D、常开触点与起始母线的连接11、电磁机构中,吸引线圈的作用是： AA、将电能转化成磁场能量B、将磁场能转化成电能12、用来分断或接通控制电路的是交流接触器的 AA、辅助触点B、主触点13、电磁式交流接触器和交流继电器的区别是：BA、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别14、下列对PLC输入继电器的描述正确的是： AA、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动15、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是： CA、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点16、中间继电器的电气符号是： CA、SBB、KTC、KAD、KM17、自动空气开关的电气符号是： BA、SBB、QFC、FRD、FU18、下列对PLC软继电器的描述,正确的是：AA、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确19、OR指令的作用是：DA、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接20、用于驱动线圈的指令是： D A、LD B、AND C、OR D、OUT三、判断题1、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环; 正确2、产生电弧的条件是：A、在大气中断开电路 B、被断开电路的电流超过某一数值 C、断开后加在触点间隙两端电压超过某一数值在12—20V之间 B3、交流接触器在灭弧装置损坏的情况下也可以使用; 错4、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸; 对5、一般情况下,速度继电器有两对常开触点和两对常闭触点,当电动机带动其转子向某方向运行达到某一转速时,有一对常开触点接通,常闭触点断开,所以速度继电器可以用于电机的制动控制; 对6、PLC的输出继电器的线圈不能由程序驱动,只能由外部信号驱动错7、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置; 错8、PLC的软继电器编号可以根据需要任意编写; 错9、在绘制电气元件布置图时,重量大的元件应放在下方,发热量大的元件应放在上方; 对10、在设计PLC的梯形图时,在每一逻辑行中,并联触点多的支路应放在左边; 对11、电磁机构由吸引线圈、铁心、衔铁等几部分组成; 对12、因为交流电磁继电器的触点工作电流较小,所以其铁心端面上不需要安装短路环; 对13、交流接触器的灭弧罩如果损坏,一时又找不到零件更换,可以先去掉灭弧罩使用; 错14、为了避免误操作,通常将控制按钮的按钮帽用红色表示停止按钮,绿色表示启动按钮;对15、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸; 对16、PLC的输出继电器的线圈只能由程序驱动; 对17、在设计PLC的梯形图时,左母线与线圈之间是否需要触点可以根据需要确定; 错18、PLC的所有软继电器都是既有线圈又有触点; 错19、在绘制电器元件布置图时,重量大的元件应放在上方,而发热量大的元件应放在下方; 错20、在设计PLC的梯形图时,在每一逻辑行中,串联触点多的支路应放在上方 ; 对四、问答题1、下列电路为电动机正反转控制电路KM1控制电机正转,KM2控制电机反转,试简述其工作过程;答：1、接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作即实现互锁；松开SB2,正转接触器KM1也能继续工作;在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止工作,即电机停止正转；同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作即实现互锁,电机开始反转；松开SB3,反转接触器KM2也能继续工作;在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转;如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源；如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的;2、写出下面梯形图的程序语句;3、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;4、简述下列电路的工作过程;5、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;五、分析题1、下列电路为三相笼型电机单向旋转连续控制电路,接通电源,当按下启动按钮SB2时,交流接触器KM不工作,试分析故障原因;1.熔断器FU1、FU2烧毁或接触不良；2.按钮SB1、SB2损坏或触点接触不良；3.热继电器FR故障或常闭触点断开；4.交流接触器故障5.线路故障6.熔断器FU1、FU2烧毁或接触不良；7.按钮SB1、SB2损坏或触点接触不良；8.热继电器FR故障或常闭触点断开；9.交流接触器故障；。
电气控制与PLC应用期末总复习
电气控制与PLC应用期末总复习电气控制与PLC应用期末复习考试题型一、填空题（40分）[每空1分]二、简答题（40分）[每小题5到6分]三、设计题（20分）[每题10分]第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成，动作转速在120r/min左右，复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关，品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有：电气原理图、电气元件布置图和电气安装接线图3种。
2、电气控制工程图中，文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有：改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分：系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。
电器控制与PLC应用复习资料
电器控制与PLC应用复习资料一、名词解释1、中间继电器是将一个输入信号变成多个输出信号或将信号放大（即增加触头容量）的继电器.2、低压隔离器是一类在电源切除之后将线路与电源明显地隔开以保障检修人员安全的手动操作电器。
3、组合开关是一种采用叠装式结构将动触头和静触头装在绝缘件内的刀开关，其层数由动触头数量决定，动触头安装在操作手柄的转轴上，随转轴旋转而改变各对触头的通断状态。
4、低压断路器是一种既有手动开关作用，又能自动进行失压和欠压、过载和短路保护的电器。
5、电器元件布置图是一种在图上绘出了所有电气设备和电器元件的技术文件。
在生产机械电器控制设备制造、安装和维修中必不可少。
6、接线图中画出设备电控系统个单元和个元器件间的接线关系，并标注出所需数据，如接线端子号、连接导线参数等，主要用于安装接线、线路检查、线路维修和故障处理，实际应用中通常与电路图和位置图一起使用。
7、PLC程序容量一般指PLC所能存放用户程序的多少。
8、PLC输入输出点数（即I/O点数）是指：9、符号地形图编程模式是指用户通过输入一些表示逻辑关系的元素图形符号来监理程序，程序在屏幕上用梯形图形式来显示的一种编程模式。
10、布尔梯形图编程模式是指用户通过输入指令的助记符（或称布尔符号）来建立程序，程序在屏幕上仍以梯形图的形式显示的编程模式。
二、填空1、分磁环使铁芯中的两部分磁通所产生的电磁吸力不会为零，从而消除了衔铁的振动和噪声。
2、触头的作用是接通或分断电路，因此要求其具有良好的接触性能，电流容量较小的银器（如接触器、继电器）常采用银质材料作触头。
3、25A以上的交流接触器装有灭弧罩，灭弧罩按其额定电压和额定电流不同分为栅片式和纵缝式两种。
4、近年来从国外引进一些交流接触器产品，有德国BBC公司的B系列、西门子公司的3TB系列、法国TE公司的LC1-D和LC2-D系列等。
5、AC2是指交流接触器的控制对象为绕线式异步电动机的启动和停止6、AC4是指交流接触器的控制对象为笼形异步电动机的启动、反接制动、反转和电动7、过电流继电器的动作电流整定范围，交流过电流继电器为110%~350%I N，直流过电流继电器为70%~300%I N。
电气控制与PLC工程应用期末复习题附答案最新版精品
PLC复习题1填空1）可编程序控制器简称为___________，它主要由___________，___________，___________，___________组成。
2）根据硬件结构的不同，可以将可编程序控制器分为___________、___________、___________。
3）一次扫描的工作周期，主要概括分为三个阶段，分别是___________、___________、___________。
4）开关量输出模块的几种型式有___________，___________，___________。
5）计数器的复位输入电路___________、计数输入电路___________时，计数器的当前值加1。
计数当前值等于设定值时，其常开触点___________，常闭触点___________。
再来计数脉冲时当前值___________。
复位输入电路___________时，计数器被复位，复位后其常开触点___________，常闭触点___________，当前值等于___________。
6） OUT指令不能用于___________继电器。
7） ___________是初始化脉冲辅助继电器，当______________________________时，它ON一个扫描周期。
当可编程序控制器处于RUN状态时，M8000一直为___________。
8）FX2N－64MR型PLC是有个I/O点，输出型的单元。
答：1） PLC、电源模块、CPU模块、I/O模块、编程器。
2）整体式，模块式，叠装式。
3)输入采样、程序执行、输出处理。
4）继电器型、晶体管型、双向SCR型。
5）断开、OFF-ON、闭合、断开、不变、接通、0。
6）输入。
7）M8002、M8000由OFF-ON、ON。
8）64、继电器、基本。
2 PLC的基本结构主要组成：CPU模块、输入模块、输出模块、编程器PLC的物理结构：1）.整体式，2）.模块式，3）.叠装式3 PLC的5种编程语言：（1）、顺序功能图（Sequential function chart）；（2）、梯形图（Ladder diagram）；（3）、功能块图（Function block diagram）；（4）、指令表（Instruction list）；（5）、结构文本（Structured text）；其中梯形图是使用得最多的PLC的图形语言。
电气控制及PLC复习总结
《电气控制及PLC》期末复习提纲注：本提纲内出现的例题仅作题型参考，原则上不出现在学期期末考试试卷中。
一、常用低压电器复习目标：掌握常用低压电器的功能、分类、结构、工作原理等。
1.电磁机构的工作原理。
2.电弧是如何产生的？为何要灭弧？常用灭弧装置有哪些？3.低压隔离器的品种、名称、常用型号及相应的电路符号。
4.熔断器的工作原理及保护特性。
熔断器额定电流的计算、电路符号。
5.电磁式继电器的种类、结构及各自的工作原理和使用场合。
6.时间继电器的分类、结构及工作原理。
7.热继电器的作用、结构及工作原理。
8.几种常见的主令电气名称、用途及电路符号。
9.低压断路器的结构、工作原理、类型及主要参数（断路器俗称自动空气开关p22）。
10.接触器的作用、结构组成、类型及型号含义。
11.智能化接触器/断路器的含义、特点。
[例一] 第一章题型参考：1. 填空：按钮是最常用的，在低压控制电路中用于。
（P19）2. 简答题：低压断路器的选择应遵循哪些原则？（P24）3.选择题下列哪种器件一般不具有常闭触点？（）A.交流接触器B. 按钮C. 行程开关D.低压短路器参考复习题目：P30 课后习题1-1～1-10，1-13，1-15～1-18二、电气控制线路的基本规律1. 熟悉常用电气图形符号、文字符号、缩写及中英文名称（P32～33表2-1、2-2、2-3）2. 电气原理图与电气安装图各自的特点及两者的联系与区别，掌握读图和分析电路的基本方法。
3. 熟练掌握几种电气控制基本控制环节的电路原理图。
4. 掌握基本控制环节在电机控制电路（启、停、调速）中的应用。
5. 了解电气控制回路中的各类型的保护。
（P59～63）[例二] 第二章题型参考：1. 填空：阅读电气线路图的方法主要有两种：和。
（P36）2. 简答题：电气控制电路中为何需采用电流型保护？电流型保护主要有哪几种？（P59、60）3. 绘图题试完整绘制电动机可逆运行的反接制动控制线路。
