数控加工技术试卷(A卷)及答案
数控加工技术基础试题(含答案)
《数控加工技术基础》试卷 年级 专业 层次 科注意事项：1.满分100分。
要求卷面整洁、字迹工整、无错别字。
2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。
3.考生必须在签到表上签到，否则若出现遗漏，后果自负。
（1）－(20)题，每小题1分，共20分。
下列各题A)、B)、C)、D)四个选项中，只有一个选项是正确的，请将正确选项字母编号填在括号内。
（1）沿刀具前进方向观察，刀具偏在工件轮廓的左边是 指令。
A ）G40B ）G41C ）G42D ）G43（2）工件在两顶尖间装夹时，可限制 自由度。
A ）四个B ）五个C ）五个D ）三个（3）确定数控机床坐标轴时，一般应先确定 。
A ）X 轴B ）Y 轴C ）Z 轴D ）A 轴（4）G90 G28 X10.0 Y20.0 Z30.0；中，X10.0、Y20.0、Z30.0表示 。
A ）刀具经过之中间点坐标值B ）刀具移动距离C ）刀具在各轴之移动分量D ）机械坐标值（5）G02 X20 Y20 R-10 F100；所加工的一般是 。
A ）整圆B ）半圆C ）夹角〈=180°的圆弧D ）180°〈夹角〈360°的圆弧（6）下列G 指令中 是非模态指令。
A ）G00B ）G01一、选择题：C）G03 D）G04（7）G17、G18、G19指令可用来选择的平面。
A）曲线插补 B）直线插补C）刀具半径补偿 D）刀具长度补偿（8）数控机床自动选择刀具中任意选择的方法是采用来选刀换刀。
A）刀具编码 B）刀座编码C）顺序选择原理 D）计算机跟踪记忆（9）数控机床加工依赖于各种。
A）位置数据 B）模拟量信息C）准备功能 D）数字化信息（10）数控机床的核心是。
A）伺服系统 B）数控系统C）反馈系统 D）传动系统（11）数控机床的主机（机械部件）包括：床身、主轴箱、刀架、尾座和。
A）进给机构 B）液压系统C）冷却系统 D）传动系统（12）工件在小锥体心轴上定位，可限制自由度。
数控加工技术试卷(A卷)及答案_图文
编号2009---2010学年第一学期审核责任人签字科目数控加工技术参考班级060311A题号一二三四五六七八九十总分命题教师印数得分赵伟宏8评阅人得分一、填空题（每空1分，共10分）1. 程序是由，，3部分组成。
2. 刀位点是是指刀具的。
3. 刀具补偿功能主要有和。
4. 对刀点既是程序的，也是程序的。
5.坐标系旋转指令中，表示开始坐标旋转，用于撤销旋转功能。
得分二、单项选择题（选择正确答案的字母填入括号，每小题2分，共20分）1. 常用普通数控车床的坐标轴为（）。
A.X轴和Y轴B.X轴和Z轴C.Z轴和Y轴D.X轴、Z轴和C轴2. 辅助功能M04代码表示（）。
A.程序停止B.切削液开C.主轴停止D.主轴逆时针转动3. 刀具远离工件的运动方向为坐标的（）方向。
A.左B.右C.正D.负4. 在编程中，为使程序简捷，减少出错几率，提高编程工作的效率，总是希望以（）的程序段数实现对零件的加工。
A.最少B.较少C.较多D.最多5. 在数控机床上加工封闭外轮廓时，一般沿（）进刀。
A.法向B.切向C.任意方向D.以上都不对6. 加工中心换刀时，主轴所用到的相应指令是（）。
A.M02B.M05C.M30D.M067. 以最大进给速度移动到指定位置点的定位功能（）。
A.G00B.G01C.G08D.G098. 下列哪种机床不属于数控机床（）。
A.电火花B.线切割C.加工中心D.组合机床9. 选择刀具起刀点时应考虑（）。
A.防止与工件或夹具干涉碰撞B.方便工件安装与测量C.每把刀具刀尖在起始点重合D.必须选择工件外侧10.程序编制中首件试切的作用是（）。
A.检验零件图样的正确性B.检验工艺方案的正确性C.仅检验数控穿孔带的正确性D.检验程序单或控制介质的正确性，并检查是否满足加工精度要求得分三、判断题（正确的在括号里填上“√”，错误的在括号里填上“×”，每小题1分，共10分）1.进给路线的确定一是要考虑加工精度，二是要实现最短的进给路线。
数控技术2020上A卷(正考)
A.刀位点 B.换刀点 C.工件原点 D.对刀点 正确答案：D 30. 数控机床中，回零（回参考点）操作是指机床的运动部件回到（ A.绝对坐标系 B.工件坐标系 C.局部坐标系 D.机床坐标系 正确答案：D 31. 确定机床坐标系时，一般（ ）。
A.采用笛卡尔坐标系 B.用左手判断 C.采用极坐标系 D.先确定 X、Y 轴，然后确定 Z 轴 正确答案：A 32. 刀尖半径左补偿方向的规定是（）。 A.沿刀具运动方向看，刀具位于工件左侧 B.沿工件运动方向看，刀具位于工件左侧
)
A.无正确答案
B.粗插补由硬件实现，精插补由软件实现
C.全部硬件实现
D.粗插补由软件实现，精插补由硬件实现
正确答案：D
15. 光栅中，标尺光栅与指示光栅的栅线应：（
）
A.互相倾斜一个很大的角度 B.相互平行 C.互相倾斜一个很小的角度 D.处于任意位置均可 正确答案：C 16. 逐步比较插补法的四拍工作顺序为：（ ）
数控加工技术试卷及答案
《数控加工技术》课程考试试卷及答案2．直线插补：设OA为第一象限的直线，其终点坐标为（5，3），用逐点比较法加工出直线OA。
（6分）五、编程题（每题15分，共30分）1．编制如右图所示工件（15分）（注意：使用G73、70绝对尺寸编程，刀在下面，毛坯是Φ80X120）2．如图所示零件，选用合适的加工方法及刀具，并编制数控加工程序的前10行。
（15分）《数控加工过技术》课程考试试卷评分标准及参考答案一、选择题（每题2分，共20分）1-5 C B D A B6-10 B C D A D二、填空题(每空1分，共20分)1．手工及自动2．刀具长度及刀尖圆弧半径补偿3．点、直线、轮廓4．输入输出设备、数控设备、伺服系统5．刀库、自动换刀6．绝对坐标、相对坐标（增量坐标）7．工件坐标系（绝对编程）8．开还、闭环和半闭环9．辅助功能、刀具功能三、简单题（每题5分，共10分）1答：相同点：都是刀具刀具半径圆弧补偿；（2.5分）不同点：G41是刀具圆弧半径左补偿，G42是刀具圆弧半径右补偿。
2答：相同点：都是结束程序；（2分）不同点：M02程序结束不返回；M30程序结束并返回为下次执行程序做准备。
（3分）四、填空与绘图题 (20分)（1）G73 复合形状粗车循环G04 暂停S 主轴转速M02 结束程序G03 逆时针圆弧插补G91 相对编程G71 外圆粗车循环G92 螺纹切削循环G72 端面粗车循环G90 绝对编程G01 直线插补M30结束程序并返回程序开始T0100 一号刀没有刀补G70 精车循环（2）注意：每一步一分。
五、编程题（共30分，每题15分）（1）O9999;G54 G00 X100 Z60;S800 M03 T0100;G0 X80 Z2;G73 U20 W1 R0.015;--------------------3分G73 P1 Q2 U0.3 W0.3 F100;------ 3分N1 G0 X0 Z2;G01 Z0 F100;G03 X40 Z-20 R20 F60;G01 X60 Z-45 F100;Z-70;N2 G02 X80 Z-80 R10 F60;G70 P1 Q2 F200 S1200; ------------------3分G0 X100 Z60;M30.（注:其他程序占6分）（2）1）面铣、外形铣削、挖槽；----------3分2）Φ6，Φ12 两把刀-------------------3分3）O1234N100 G98 G28 G0 Z0----------------------------3分N102 G0 G17 G40 G49 G80 G90---------------3分N104T1 M6N106G0 G90 G54 X-72 Y-40A0. S4000 M3---3分N108 G43 H1Z50. M8N110Z10.N112G1 Z-1. F500.N114 X66 F1000.N116 X67N118 G3 Y-30 R4N120 G1 X-67（注:其他程序占6分）。

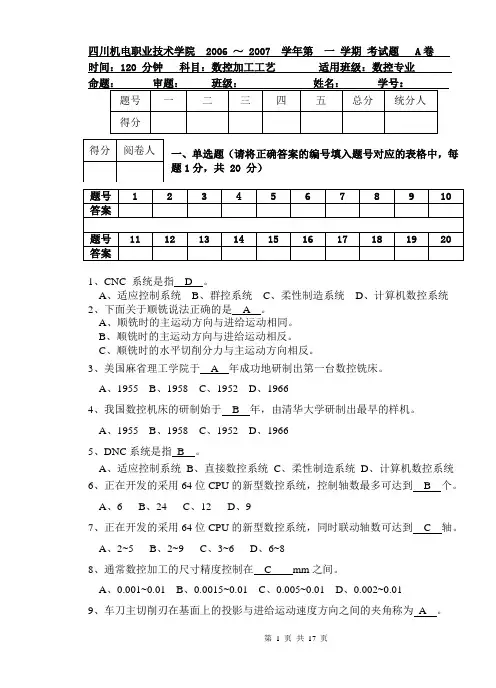

《数控加工工艺》期末试题答案
四川机电职业技术学院 2006 ～ 2007 学年第 一 学期 考试题 A 卷 时间：120 分钟 科目：数控加工工艺 适用班级：数控专业一、单选题（请将正确答案的编号填入题号对应的表格中，每题1分，共 20 分）1、CNC 系统是指 D。
A 、适应控制系统B 、群控系统C 、柔性制造系统D 、计算机数控系统2、下面关于顺铣说法正确的是 A 。
A 、顺铣时的主运动方向与进给运动相同。
B 、顺铣时的主运动方向与进给运动相反。
C 、顺铣时的水平切削分力与主运动方向相反。
3、美国麻省理工学院于 A 年成功地研制出第一台数控铣床。
A 、1955B 、1958C 、1952D 、19664、我国数控机床的研制始于 B 年，由清华大学研制出最早的样机。
A 、1955B 、1958C 、1952D 、19665、DNC 系统是指 B 。
A 、适应控制系统B 、直接数控系统C 、柔性制造系统D 、计算机数控系统6、正在开发的采用64位CPU 的新型数控系统，控制轴数最多可达到 B 个。
A 、6B 、24C 、12D 、97、正在开发的采用64位CPU 的新型数控系统，同时联动轴数可达到 C 轴。
A 、2~5B 、2~9C 、3~6D 、6~88、通常数控加工的尺寸精度控制在 C mm 之间。
A 、0.001~0.01B 、0.0015~0.01C 、0.005~0.01D 、0.002~0.019、车刀主切削刃在基面上的投影与进给运动速度方向之间的夹角称为 A 。
A、主偏角B、前角C、后角D、副偏角10、车刀前刀面与基面之间的夹角称为B 。
A、主偏角B、前角C、后角D、副偏角11、积屑瘤在切削过程中对前角的影响是 A 。
A、增大前角B、减小前角C、可能增大也可能减小前角D、没影响12、切削速度对切削力的影响呈 D 形变化。
A、直线B、抛物线C、双曲线D、波浪13、增大车刀前角，会使切削力 B 。
A、增大B、减小C、不变14、切削温度是指刀具的 A 与切屑接触区域的平均温度。
(完整版)数控机床考试试题(附答案)
数控机床技术测试试卷A卷<附答案）一、填空题<每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、、。
2、较常见的CNC软件结构形式有软件结构和软件结构。
3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。
4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。
5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。
6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。
7、影响材料放电腐蚀的主要因素是、、。
8、影响电火花加工精度的主要因素是、、。
9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。
10、数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的。
11、数控机床的日常维护与保养主要包括、、等三个方面内容。
12、3B格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。
13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。
二、判断题<每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。
否则存储器中的数据就会丢失，造成数控系统的瘫痪。
<）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。
<）3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。
<）4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。
<）5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。
<）6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。
<）7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。
<）8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。
（完整版）数控加工试题（附答案）
（完整版）数控加工试题（附答案）练习一一、填空题1、数字控制是用数字化信号对机床的运动及加工过程进行控制的一种方法。
2、数控机床是由加工程序、数控装置、伺服系统、检测反馈装置和机床本体组成。
3、数控机床的核心是，它的作用是接受输入装置传输来的加工信息。
4、伺服系统分为直流伺服系统和交流伺服系系统。
5、数控机床按运动方式可分为点位运动数控机床、直线控制数控机床、轮廓控制数控机床。
6、数控机床按控制方式可分为开环控制数控机床半闭环、和闭环。
7、数控机床中没有位置检测反馈装置的是；有位置检测反馈装置的是和。
8、开环控制数控机床主要采用步进电动机进行驱动，而半闭环和闭环控制数控机床主要采用交直流伺服电动机进行驱动。
9、数控机床中2.5轴控制是指两个连续控制，第三个轴是点位或直线控制。
10、柔性是指数控机床适应加工对象变化的能力。
11、FMC代表代表柔性制造单元，FMS代表代表柔性制造系统，CIMS代表计算机集成制造系统。
12、数控系统按功能水平的不同可分为高档、低档、中档三类。
二、判断题1、数控机床只适用于零件的批量小、形状复杂、经常改型且精度高的场合。
（1 ）2、对于点位控制，进给运动从某一位置到另一个给定位置的进程进行加工。
（ 2 ）3、一般情况下半闭环控制系统的精度高于开环系统。
（1 ）4、轮廓控制的数控机床只要控制起点和终点位置，对加工过程中的轨迹没有严格要求。
（2）5、加工中心是可以完成一个工件所有加工工序的数控机床。
（2 ）6、数控系统的核心是数控装置。
（1 ）7、半闭环控制数控机床的检测装置安装在丝杠或电机轴上，闭环控制数控机床的测量装置安装在工作台上。
（1）8、闭环控制的优点是精度高、速度快，适用于大型或高精密的数控机床。
（1）9、数控机床按运动方式可分为开环控制、闭环控制和半闭环控制数控机床。
（2）10、数控车床属于两轴控制的数控机床。
（1 ）11、点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。
A卷11级中专模具班数控编程与加工技术期末试卷
湖南高尔夫旅游职业学院2011—2012学年度第二学期期末考试《数控编程与加工技术》课程考核试卷专业班级：11级中专模具班 考核方式： 闭卷 考试时量：120分钟 试卷类型：A题 号 一 二 三 四 五 六 七 八 九 十 合计 阅卷人 应得分 10 20 30 24 16 100 实得分系部 专业年级 学号 姓名 考场号 座位号————装—————订—————线——————外——————不——————要——————答—————题———得分 一 判断题(每题1分,共10分)1.直线控制系统和点位控制系统相同，都是保证点到点之间的路径是直线。
（ ）2.判断刀具磨损，可借助观察加工表面之粗糙度及切削的形状、颜色而定。
（ ）3.内孔车刀的刀柄，只要能适用，宜选用柄径较粗的。
( )4.切削中，对切削力影响较小的是前角和主偏角。
（ ）5.在可能情况下，铣削平面宜尽量采用较大直径铣刀。
（ ）6.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。
（ ）7.恒线速控制的原理是当工件的直径越大，工件转速越慢。
( )8.当数控加工程序编制完成后即可进行正式加工。
（ ）9.程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
( )10.非模态指令只能在本程序段内有效。
（ ）二 填空题(每空1分,共20分)1.走刀路线是指加工过程中， 点相对于工件的运动轨迹和方向。
2.镜像功能指令 G51.1，G50.1。
建立镜像，由指令坐标轴后的坐标值指定镜像位置, 指令用于取消镜像。
3.建立或取消刀具半径补偿的偏置是在 指令 的执行过程中完成的。
4. 数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的 。
5.机床夹具按专门化程度分类可分为通用夹具、 、组合夹具。
6.车削细长轴时，为了避免振动，车刀的主偏角应取 。
7.刀具切削部分的材料应具备如下性能；高的硬度、 、 、8. FANUC 系统进给量的单位有 mm/r 和mm/min 其指令分别为 和 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
N160 S800 M03；
N170 G00 G42 X45.0 Z27.0 M08；
N180；（精加工复合循环程序段）
N190 G40 G00 X200.0 Z150.0 T0200 M09；
N200 M02；
得分
七、编制程序（每小题10分，共10分）
工件如图所示，要求铣周边轮廓（从右下角点1顺铣，每刀切深5mm）及钻孔（采用钻孔循环加工，孔深5mm）。编制工件周边轮廓的精加工和钻孔程序。
1)以一次安装、加工作为一道工序（1.25分）
2)以同一把刀具加工的内容划分工精加工划分工序（1.25分）
2．在FANUC 0i-MB系统中，G53和G54～G59的含义是什么？
G53——选择机床坐标。该指令使刀具快速定位到机床坐标系中的指定位置上。G53指令指定坐标字的坐标值为机床坐标系中的位置。（2.5分）
要求：精铣其周边轮廓及钻孔。
（1）程序Z向原点位于工件的（X-Y平面）的上表面。
（2）刀具：精铣周边轮廓的刀具为直径12mm的立铣刀，刀具号T01，刀具半径补偿存在H02中，刀具长度补偿值存在H01中。钻孔的刀具为Φ10mm钻头，刀具号T02，刀刀具长度补偿值存在H03中。
（3）安全面高度：50mm。
G54、G55、G56、G57、G58、G59——选择工件加工坐标系。这些指令可以分别用来选择相应的工件加工坐标系。该指令执行后，所有坐标字指定的尺寸坐标都是选定的工件加工坐标系中的位置，这六个加工坐标系是通过CRT/MDI方式设定的。（2.5分）
五、画图题（每小题10分，共10分）
六、补全程序题（每空2分，共10分）
N20 G01 Z-16.0 F0.3；
N30 G02 X18.0 Z-22.0 I6.0 K0 F0.25；
N40 G01 X32.0 F0.3；
……
得分
三、判断题（正确的在括号里填上“√”，错误的在括号里填上“×”，每小题1分，共10分）
1.数控系统具有恒线速编程控制功能指的是控制主轴转速恒定不变的功能。（）
1.按什么方法划分数控加工的工序？
2.在FANUC 0i-MB系统中，G53和G54～G59的含义是什么？
得分
五、画图题（每小题10分，共10分）
在下图画出刀具轨迹（不考虑实际加工情况），其中：虚线“- - -”表示快进，实线“—”表示切削进给。只画在X-Y平面的走刀路线。
（注：在图中要建立工件坐标系，注明刀具轨迹的坐标值，用箭头标示刀具轨迹的方向，圆弧插补轨迹要标明圆弧的圆心位置及半径值。）
A.……
N10 G00 G42X12.0 Z2.0；
N20 G01Z-16.0 F0.3；
N30 G03X24.0 Z-22.0 I6.0 K0 F0.25；
N40G01 X32.0 F0.3；
……
B.……
N10 G00 G42 X12.0 Z2.0；
N20 G01 Z-16.0 F0.3；
N30 G02 X24.0 Z-22.0 I6.0 K0 F0.25；
N060G71 P70 Q130U0.6 W0.3 F0.3；
N080G01 X20. Z23./ G01 X20. W-2.F0.15；
N100X24.；
N110X35. Z-35./ X35. W-35.；
N180G70 P70 Q130；
七、编制程序（每小题10分，共10分）
O0001；
N0010 T01 M06；
编号
2008---2009学年第一学期
审核责任人签字
科目
数控加工技术
参考班级
050311A、050391A
题号
一
二
三
四
五
六
七
八
九
十
总分
命题教师
印数
得分
赵伟宏
140
评阅人
得分
一、填空题（每空1分，共10分）
1.数控系统目前运用最主要的插补功能是和。
2.球头铣刀的刀位点在位置。
3.G28指令执行时一般要经过点再返回机床参考点。
N0160 G00 Z100.M05；
N0170 T02 M06；
N0180 G00 X0 Y0 Z0；
N0190 G43 Z50.H03；
N0200 S500 M03 M08；
N0210 G01 Z3.F1000；
N0220 G81 X20. Y-25. Z-5. R3.F50；
N0230 X-20. Y-25.；
A.工件的真实轮廓线B.工件廓形等距线C.工件廓形插补线D.工件廓形插补圆弧
4.由直线和圆弧组成的平面轮廓，编程时数值计算的主要任务是求（）坐标。
A.节点B.基点C.交点D.切点
5.数控车削螺纹时，为保证车出合格的螺纹，应（）。
A.增加刀具引入、引出距离B.不需要刀具引入、引出距离C.增加螺纹长度D.减少刀具引出距离
4.在G71 P（ns）Q（nf）U（△u）W（△w）S500程序格式中，表示精加工路径的最后一个程序段顺序号。
5.G54～G59六个工件坐标系均以为参考点。
6.数控铣（加工中心）在G02、G03圆弧插补加工时，程序要规定平面选择指令为或或。
7.根据工件与刀具相对运动关系，为了方便编程，一律假定来编程。
N0090 G01 X-50. Y25.；
N0100 G02 X-30. Y45. R20.；
N0110 G01 X30. Y45.；
N0120 G02 X50. Y25. R20.；
N0130 G01 X50. Y-25.；
N0140 G02 X30.Y-45. R20.；
N0150 G01 G40 X30. Y-70.；
O0001；
N10 G92 X0 Y0 Z10.；
N20 G97 S600 M03；
N30 G90 G00 X-55. Y-60.；
N40 G00 Z-5. M08；
N50 G41 G01 X0 Y0 H03 F60；
N60 G91 G01 X40. Y40.；
N70 G03 X20. Y0 I10. J0；
得分
二、单项选择题（选择正确答案的字母填入括号，每小题2分，共20分）
1. G19表示（）。
A.XY平面选择B.XZ平面选择C.YZ平面选择D.XYZ平面选择
2. G55与下列那个G代码用法及定义相同（）。
A.G92 B.G50 C.G56 D.G01
3.使用数控系统刀具半径补偿功能时，刀具中心运动轨迹是（）。
2.G02（G03）X～Z～I～K～F～格式中，一般用I、K值可作任意圆弧（包括整圆）插补。（）
3.G96 S～恒线速指令是指车削时主轴转速恒定不变。（）
4.将绝对编程G90改变为相对增量编程G91，能够提高加工精度。（）
5.程序试运行和对刀试切都是为了检验加工程序是否编制正确。（）
6.同一加工子程序可重复多次调用。（）
6.刀尖半径左补偿方向的规定是（）。
A.沿刀具运动方向看，工件位于刀具左侧B.沿工件运动方向看，工件位于刀具右侧
C.沿工件运动方向看，刀具位于工件右侧D.沿刀具运动方向看，刀具位于工件左侧
7.数控机床每次接通电源后，在运行前首先应做的是（）。
A.给机床各部分加润滑油B.检查刀具安装是否正确C.机床各坐标轴回参考点D.工件是否安装正确
N0240Y0；
N0250 Y25.；
N0260 X20.；
N0270Y0；
N0280 G00 G80 Z50.；
N0290 G00 X0 Y0 M05；
N0300 M30；
N050 G71 U2.0 R0.5；（粗加工复合循环程序段）
N060U0.6 W0.3 F0.3；
N070 G00 X12.0；
N080F0.15；
N090 Z0.0；
N100；
N110；
N120 Z-60.0；
N130 X45.0；
N140 G00 G40 X200.0 Z150.0 T0100 M09；
得分
六、补全程序题（每空2分，共10分）
图所示为传动轴，工件材料为45号钢，生产量为小批量生产。。
以圆锥小端面中心O点为工件原点，建立工件坐标系.
O0101；
N010 G50 X200.0 Z150.0 T0101；
N020 S500 M03；
N030 G00 G42 Z27.0；
N040 X45.0 M08；
N0020 G90 G00 G54 X30. Y-70. Z200.；
N0030 G43 Z50. H01；
N0040 S500 M03 M08；
N0050 G01 Z-5. F50；
N0060 G01 G41 X30. Y-45. H02；
N0070 X-30. Y-45. F100；
N0080 G02 X-50. Y-25. R20.；
1.C2.C3.B4.B5.A 6.D 7. C 8.D 9.B 10.B
三、判断题（每小题1分，共10分）
1.×2.√3.×4.×5.×6.√7.√8.×9.×10.√
四、简答题（每小题5分，共10分）
1．按什么方法划分数控加工的工序？
工序的划分
根据数控加工的特点，数控加工工序的划分一般可按下列方法进行：
（4）给定切削用量：精铣周边轮廓：F100、S500。钻孔：F50、S500。
（5）进刀/退刀方式：离开工件50mm，直线进刀，直线退刀。
一、填空题（每空1分，共10分）
1．直线插补圆弧插补2．球心3.中间4.nf5.机床原点6.G17G18G197.工件固定不动、刀具相对工件运动
二、单项选择题（每小题2分，共20分）
