ECG—6511心电图机键控部分电路分析
ECG-6511心电图机电路参数调整
ECG-6511心电图机电路参数调整
陈武
【期刊名称】《中国医疗设备》
【年(卷),期】2002(017)011
【摘要】@@ 日本光电生产ECG-6511型单导心电图机,在基层医院普遍使用,在维修中,涉及一些电路参数调整方法,介绍给同行共同探讨:
【总页数】1页(P71-71)
【作者】陈武
【作者单位】泗阳县人民医院,设备科,江苏,泗阳,223700
【正文语种】中文
【中图分类】TH77
【相关文献】
1.ECG-6511心电图机各电位器的作用及调整 [J], 王世禄;苏靖
2.ECG-6511型心电图机电路参数的调整 [J], 张亮;许鸣;程国清
3.ECG-6511心电图机与常见故障维修研究 [J], 范亚军;王书安;李灿
4.ECG-6511型心电图机几项主要参数的调整 [J], 史永兰;王蓉
5.ECG-6511心电图机走纸马达过流保护电路的调整 [J], 张玉明
因版权原因，仅展示原文概要，查看原文内容请购买。

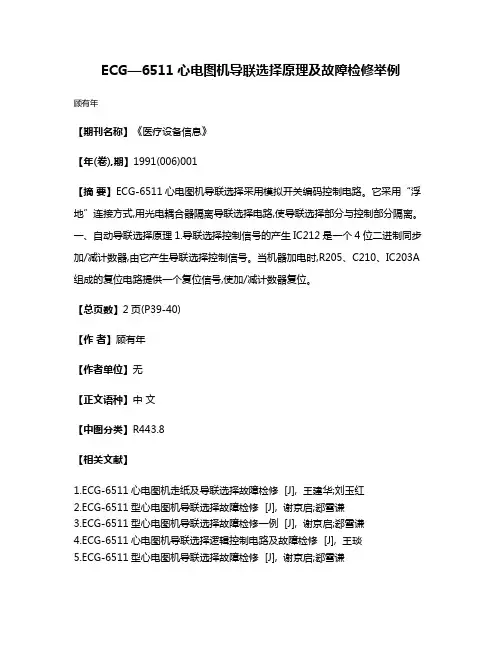

ECG—6511心电图机导联选择原理及故障检修举例
ECG—6511心电图机导联选择原理及故障检修举例
顾有年
【期刊名称】《医疗设备信息》
【年(卷),期】1991(006)001
【摘要】ECG-6511心电图机导联选择采用模拟开关编码控制电路。
它采用“浮地”连接方式,用光电耦合器隔离导联选择电路,使导联选择部分与控制部分隔离。
一、自动导联选择原理1.导联选择控制信号的产生IC212是一个4位二进制同步加/减计数器,由它产生导联选择控制信号。
当机器加电时,R205、C210、IC203A 组成的复位电路提供一个复位信号,使加/减计数器复位。
【总页数】2页(P39-40)
【作者】顾有年
【作者单位】无
【正文语种】中文
【中图分类】R443.8
【相关文献】
1.ECG-6511心电图机走纸及导联选择故障检修 [J], 王建华;刘玉红
2.ECG-6511型心电图机导联选择故障检修 [J], 谢京启;郄雪谦
3.ECG-6511型心电图机导联选择故障检修一例 [J], 谢京启;郄雪谦
4.ECG-6511心电图机导联选择逻辑控制电路及故障检修 [J], 王琰
5.ECG-6511型心电图机导联选择故障检修 [J], 谢京启;郄雪谦
因版权原因，仅展示原文概要，查看原文内容请购买。
对ECG-6511型等几种常见心电图机故障分析与检修
浅谈心电图机工作原理、常见故障分析与检修孙刚，穆文耀（宁波市计量测试研究院浙江宁波315103）摘要：心电图机早已成为当今医疗系统不可或缺的一种诊断心脏疾病的紧密科学仪器。
当前心电图机型号众多，但是其工作原理基本一致，本文笔者根据多年来对心电图机检定过程中的所见所闻并结合自身经验，对3种系列的心电图机，就其故障进行分析，并提出相应的检修方案。
关键词：心电图机工作原理故障分析心电图机故障检修方案世界上第一台真正的心电图机是由荷兰学者威廉·爱因托芬设计制造发明的，据说他是为了纪念他敬重的保姆——中国人洪妈而发明的。
在大学求学期间，他通过无数次的实验努力改进了沃洛设计原始的心电图仪，充分适应了临床使用的需要。
医者通过分析心电图仪描记的心电图信号波形可以清晰地了解心脏活动情况和诊断各种心脏疾病（包括室颤、早搏、房颤等等），特别是心脏功能失常和心肌梗塞，目前心电图机广泛应用于医疗、体育训练、科研等相关领域。
本人通过对宁波市全大市范围内300多家大小医院、诊所、美容机构等医疗机构上千台心电图机的检定，发现各种各样的情况和故障，经过仔细分析，做了相关总结。
现在将总结的经验结果提出，以便读者朋友一起探讨研究。
1、心电图机工作原理我们要了解和检修心电图机，首先必须先要了解心电图机的工作原理。
正常心肌细胞膜是一层电阻较高的半通透膜，对带有正、负电荷的阴、阳离子具有不同的通断性。
因而使细胞内、外的阴、阳离子浓度显著不同。
当心肌细胞处于静息状态时，膜外排列一定数量的带正电荷的阳离子；而膜内则排列着相同数量带负电的阴离子，因此膜外的电势高于膜内电势。
在静息状态下，心肌细胞一直保持着这种稳恒状态，即所谓的极化状态。
当心肌细胞膜的一侧突然受到一定强度的刺激时，该处细胞膜的电阻特性突然消失，对阳离子的通透性突然升高，而对阴离子的通透性却相反的降低了。
于是膜外的阳离子得以大量迅速地涌入膜内，在短时间内阳离子的数量大量增加，而使膜内电势骤然上升。
ECG-6511型心电图机常见故障检修3例
Ｓ Ｔ Ｏ Ｐ ） 选定在 Ｓ Ｔ Ｏ Ｐ位 置 。 这 时 记 录笔 偏 向一 边 ， 而
第二主放大器 Ｉ Ｃ ３ ０ ２ 或功放 晶体管上。只要采用代 换法 ， 即可很快 排 除故 障 。如果 Ｉ Ｃ ３ ０ １ 第 １ ５脚 的输 出正常 ， 比如是一个较高 的直流 电平 ， 则故障发 生 在笔电机的位置传感器或第一放大器 Ｉ Ｃ ３ ０ １ 及其外
围 电路 。
故障例 ２ ： 复位 电路 电容 器 Ｃ ２ １ ０ 损 坏
故 障现 象 ： 开 机 后速 度 置 ２ ５ ｍｍ ／ ｓ ， 不 能 转换 到 ５ ０ ｍｍ ／ ｓ ， 导联 置 Ｔ Ｅ Ｓ Ｔ状态 ， 亦不 能 转换 。 分析 与 维修 ： 根据故障现象分析 ， 说 明心 电 图
主放 大器 包 括两 块 集成 块 Ｉ Ｃ ３ ０ １ 和Ｉ Ｃ ３ ０ ２和 ４
机一 直处于复位状态 ， 故障发生在复位 电路。复位
电路工作原理是 ： 当打开电源开关时 。初始复位 电
路（ 由Ｒ ２ ０ ５ 、 Ｃ ２ ０ １ 、 Ｉ Ｃ ２ ０ ３ Ａ组 成 ） 产 生一 正 脉 冲经 或 门Ｉ Ｃ ２ （ ＭＤ加 至 Ｉ Ｃ ２ １ ２的 Ｒ端 ，计 数 器 Ｉ Ｃ ２ １ ２被 复 位 。Ｑ端输 出四位数 据为 ０ ０ ０ ０ ， 次数 据分 两路输 出 ，
５０
维普资讯
且 调整 基线移 位钮 也不 起作 用 。这种 故 障 的原 因一 般发 生在 主放 大器 电路 。因为在 Ｓ Ｔ Ｏ Ｐ工 作方 式时 ， 前 置放 大 电路 中 主封 闭 （ ＭＡ Ｉ Ｎ Ｉ Ｎ Ｓ Ｔ ） 电路起 作 用 ，从 而将 前置 放 大器 的输 出端通 过 Ｑ １ ０ ９对 地短 路， 因而也 就排 除 了前 置放 大 电路 的影 响。

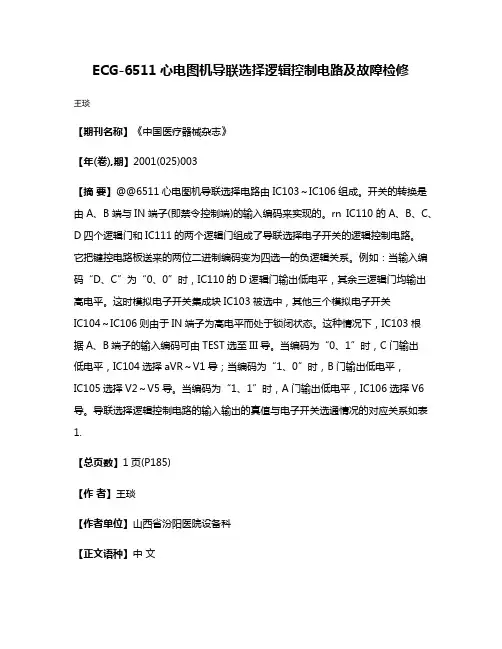

ECG-6511心电图机导联选择逻辑控制电路及故障检修
ECG-6511心电图机导联选择逻辑控制电路及故障检修王琰【期刊名称】《中国医疗器械杂志》【年(卷),期】2001(025)003【摘要】@@6511心电图机导联选择电路由IC103～IC106组成。
开关的转换是由A、B端与IN端子(即禁令控制端)的输入编码来实现的。
rn IC110的A、B、C、D四个逻辑门和IC111的两个逻辑门组成了导联选择电子开关的逻辑控制电路。
它把键控电路板送来的两位二进制编码变为四选一的负逻辑关系。
例如：当输入编码“D、C”为“0、0”时，IC110的D逻辑门输出低电平，其余三逻辑门均输出高电平。
这时模拟电子开关集成块IC103被选中，其他三个模拟电子开关IC104～IC106则由于IN端子为高电平而处于锁闭状态。
这种情况下，IC103根据A、B端子的输入编码可由TEST选至III导。
当编码为“0、1”时，C门输出低电平，IC104选择aVR～V1导；当编码为“1、0”时，B门输出低电平，IC105选择V2～V5导。
当编码为“1、1”时，A门输出低电平，IC106选择V6导。
导联选择逻辑控制电路的输入输出的真值与电子开关选通情况的对应关系如表1.【总页数】1页(P185)【作者】王琰【作者单位】山西省汾阳医院设备科【正文语种】中文【中图分类】TH776.+1【相关文献】1.ECG-6511心电图机走纸及导联选择故障检修 [J], 王建华;刘玉红2.ECG-6511型心电图机导联选择故障检修 [J], 谢京启;郄雪谦3.ECG-6511型心电图机导联选择故障检修一例 [J], 谢京启;郄雪谦4.ECG-6511型心电图机导联选择故障检修 [J], 谢京启;郄雪谦5.ECG-6511心电图机导联选择逻辑控制电路故障1例 [J], 冯坚梅因版权原因，仅展示原文概要，查看原文内容请购买。

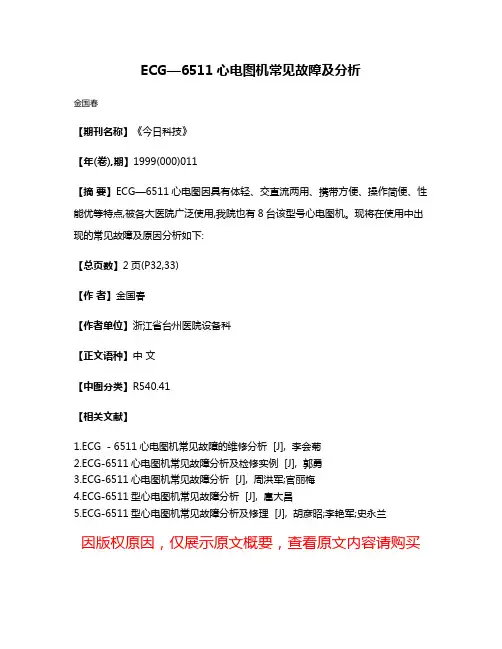

ECG—6511心电图机常见故障及分析
ECG—6511心电图机常见故障及分析
金国春
【期刊名称】《今日科技》
【年(卷),期】1999(000)011
【摘要】ECG—6511心电图因具有体轻、交直流两用、携带方便、操作简便、性能优等特点,被各大医院广泛使用,我院也有8台该型号心电图机。
现将在使用中出现的常见故障及原因分析如下:
【总页数】2页(P32,33)
【作者】金国春
【作者单位】浙江省台州医院设备科
【正文语种】中文
【中图分类】R540.41
【相关文献】
1.ECG －6511心电图机常见故障的维修分析 [J], 李会菊
2.ECG-6511心电图机常见故障分析及检修实例 [J], 郭勇
3.ECG-6511心电图机常见故障分析 [J], 周洪军;官丽梅
4.ECG-6511型心电图机常见故障分析 [J], 扈大昌
5.ECG-6511型心电图机常见故障分析及修理 [J], 胡彦昭;李艳军;史永兰
因版权原因，仅展示原文概要，查看原文内容请购买。
ECG-6511型心电图机走纸故障维修
ECG-6511型心电图机走纸故障维修高述桥【摘要】本文介绍了ECG-6511型心电图机三例走纸故障的现象,并进行了分析,介绍了故障维修方法.【期刊名称】《中国医疗设备》【年(卷),期】2010(025)003【总页数】2页(P117,107)【关键词】心电图机;走纸故障;医疗设备维修【作者】高述桥【作者单位】武汉市第六医院,器械科,湖北,武汉,430015【正文语种】中文【中图分类】TH789日本光电ECG-6511型心电图机是一种经济型仪器，因操作简便、体积小、携带方便、故障率低，得到了各医院的广泛认可。
现就走纸电机控制电路常见故障的检修方法进行分析，供同行参考。
1.1 故障现象开机后，按面板上任何控制键都正常，只是按下走纸开关键（START）时，电机不转，也不走纸，而指示灯亮。
1.2 故障分析ECG-6511型心电图机走纸电路采用锁相环稳速电路。
晶振X201产生32768Hz的振荡频率，该脉冲经过Q204整形送入IC209分频，输出256Hz（对应25mm/s）和512Hz（对应50mm/s）的方波，经IC205的2个或非门组成的速度转换控制电路送到相位比较器IC210的14脚，IC210的13脚输出激励电压到走纸电压驱动电路，使驱动电路输入为零，电机不转，按“START”时，Q203截止，驱动电路得到激励电压使电机转动，电机的反馈信号脉冲送到Q210的3脚，与14脚的对应输入脉冲方波进行相位比较，使13脚输出电压趋于稳定，从而使走纸电机恒速转动。
该故障可能由于：①电机故障；② 电机驱动电路故障；③ 为相位比较器IC210提供脉冲的振荡电路故障等原因造成走纸电机不工作。
1.3 故障检修(1) 打开机器后，先对机器的走纸槽、涡轮、涡杆目测，发现无不良和卡死的现象。
在不通电的情况下，用万用表的欧姆档测量J203的1、3脚两端的阻值，若为无穷大，则线圈断路，更换新的电机。
(2) 若电机正常，那么首先应检查IC210的输入端14脚是否有走纸脉冲，用示波器检测IC210的14、3两脚，若14脚有正常走纸脉冲信号输入，电机不转，而人为转动电机时3脚也有反馈波形，故障可能在IC210及之后至电机的电路中。
心电图机维修方法
902023年12月下 第24期 总第420期工艺设计改造及检测检修China Science & Technology Overview1 故障现象1故障现象：打开电源开关后，电源指示灯亮，也可以对电池进行充电。
但是当供电方式选择开关 SW401 置运行(OPR)位置后，面板上的其他指示灯均不亮，所有的功能键失灵。
关掉交流电源开关，改用机内电池供电，故障现象依旧。
分析检查：很明显，这是电源部分的故障。
交流供电时，电源指示灯亮，且可以对电池进行充电判断，交流电源部分的整流、滤波电路是正常的。
滤波后的电压通过供电方式选择开关SW401接到后级电路。
SW401是一个双接点开关。
若5W401的1、2接点不能接通，便会使仪器无法在交流状态下工作。
若其3、4接点不能接通，电阻R404便无法接地，使送给或非门1C403A 的接地低电平信号变成了高电平，使IC403A 的输出端9脚为低电平，继而导致继电器RY400线圈的驱动管Q400截止，继电器的线圈断电，使其常开接点2无法与活动接点1接通，而不能工作于电池方式。
交流和直流电源均不能工作，怀疑是开关SW401有问题。
将5W401置于工作位置，测量三端稳压器IC400的输入端2脚，测量结果显示无电压，说明该开关损坏。
断电后，检查5W401开关，发现其两组接点1、2和3、4 均不能接通。
处理措施及结果：这种故障一般是由于5W401内部的弹簧片与按钮凸轮错位引起的。
如果一时没有合适的开关更换，可以自行修理。
方法是先用小起子将按钮拨出，再调整好弹簧片的位置，然后将开关复原即行。
小结：本例是供电方式选择开关SW401损坏，造成仪器在交直流供电时均不能进行工作。
必要时，可以对该开关进行自行修复。
由于此开关损坏的程度不同，有时还产生仪器时好时坏的故障现象。
2故障现象2故障现象：仪器可以使用直流供电工作，但不能使用交流供电工作。
分析检查：毫无疑问，这是交流供电电路部分的故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
ECG—6511心电图机键控部分电路分析
作者：尹为高
来源：《科技资讯》2011年第04期
摘要：分析6511心电图机的键控电路的原理，了解各元器件间的逻辑关系及工作原理和
过程，熟练掌握仪器的操作过程，从而减少使用中的故障率，缩短故障维修时间，提高使用
率。
关键词：心电图机 键控电路 原理分析
中图分类号：TM7文献标识码：A文章编号：1672-3791(2011)02(a)-0000-00
心电图是临床诊断的科学依据，它所记录波形必须如实的反映被查心电活动所引起的电压
变化情况。
ECG—6511心电图机产于上海医用电子仪器厂，其整机电路分装于四块电路板，分别为
前置放大器电路板、键控电路板、主放大器电路板和电源电路板。键控电路由键开关、加/减
法计数器电路、导联状态选择及指示电路、制锁电路和马达速度控制电路等组成，用以完成整
机工作状态的控制。
在接通电流瞬间，一正脉冲加到加/减法计数器IC212的9#使其复位。此功能由R205、
R206、C210、D210、IC203A、IC204D来完成，其原理和工作过程如下：因电容两端电压不能突
变，所以在刚接通电源时，C210等效短路，其正端输出为一低电平，经R206、IC203A反相后，
加到与门IC204D的13#。使其11#输出高电平，加到IC212的R端，使IC212置零，其输出dcba
为全零，即选在0导联状态，随时间积累，C210充电结束，其正端有一高电平输出，经过变化
向IC212R端提供一低电平，为IC212进行加/减法计数提供条件。D201作用：在关机后，C210上
的电荷迅速放掉，使仪器再次启动时，呈现在0导联状态。
加/减法计数器：
IC212是根据所选择的导联，产生BCD码的加/减法计数器。当按【→】sw201键，一高电
平信号直接加到IC212的10#，使IC212做加法计数，当按【←】键时IC212的10#加低电平，计
数器作减法计数。在0导联时，按【←】键，计数仍作减法计数。导联选为V6，电路的工作
过程如下：在0导联时，IC212输出DCBA为全零，按下sw202作一次减法，这样DCBA全0变
为全1，这样就选择IC214使IC214 Q7出1，Q7正好连在IC212的PE端，PE为1，IC212处于置数
状态，将P3P2P1P0的状态直接反映到IC212的DCBA端。因P3P2P1P0为1100，这样IC212的输出
DCBA也为1100，选用IC214，使Q4为1，Q7为0导联选择为V6，如再按sw202，IC212再作减
法计数，导联选为V5。在导联选为V6时，若按下sw201，IC212输出为1101则IC214 Q5出1，经
龙源期刊网 http://www.qikan.com.cn
IC204为IC212R端加一高电平，使IC212为置零状态，DCBA为全0输出，又使零导联被选用。
若再按sw201，则IC212再做加法计数，选择I导联。
IC202与sw205、206、207及sw208、209、210组成二组三位互锁开关，以决定START、CHECK
和STOP及灵敏度2、1、1/2的工作状态。IC202的输入端10#-15#，输出端2#-7#，当其输入端
为0时，其各组对应的输出端为0，这样对应的状态指示灯亮，标明机器工作在此状态下。在
开机后处于标准灵敏度为1，STOP状态，完成这一状态功能时于C204、C205的作用。在STOP
状态时，以低电平信号加到Q110、Q109组成原级封闭电路，使描记笔复位，此时，不论输入什
么信号记录笔都不会动作。从STOP状态转到CHECK或START状态时，Q110、Q109组成的封
闭电路的封闭作用被解除，同时，C223、R244组成的微分电路为IC202 的8#加以正向封闭脉冲，
经IC213光电耦合后，为Q101、Q102组成的复位电路完成一次瞬间封闭，此时记录笔仍处于中
间位。另外在STOP或CHECK状态时，从LED214的负端输出一正脉冲，经反相后，送到热描
控制部分，使热笔处于预热状态。同时该正脉冲触发Q203使其导通，使Q202c、Q201截止，电
机停转不走纸。只有在START状态下，热笔加热，马达走纸。
IC201与sw211、sw212组成两组自锁开关，分别完成肌电滤波和交流干扰虑波功能。当按下
SW211时，LED221亮，同时一高电平信号经IC215反相后加到由Q106、Q105、D124的组成的肌电
滤电路，使其工作。再按下SW221键，则解除肌电滤波电路的工作状态。按下SW212时LED
220
亮，同时一高电平加到IC119的9#使50Hz滤波电路被接到心电信号的传输回路中，再按下
sw212，则LED220灭，50Hz的滤波电路没有选入心电信号传输回路中。使用肌电滤波（EMG）
或交流滤波电路都会影响记录的心电波形，使其波形失真，所以一般在干扰不严重时，不用此
两种功能。
马达走纸控制电路：
走纸马达显示由IC208A、B、E、LED223、224等组成。在开机瞬间由复位器部分来一高电
平信号使IC208、A、B组成的基本R-S触发器的9#输出为0，6#为1，经过驱动器使LED
223
灭，LED224亮，显示马达走纸速度为25mm/s的状态。
分频部分：由IC209、IC205D、B等组成。D201为X201提供稳定电压，X201为晶振，产生
32.708RHz的标准频率，经Q204的开关倒相加到串行计数器IC209的10#进行128分频或64分
频后，得到256c/s或512c/s的基准频率，分别为25mm/s或50mm/s的走纸速度作相位比较
用。IC210为相位比较器，14#为标准频率输入信号端，3#为比较频率输入信号端。来自于速度
传感器所提供的信号与标准信号相比较，若两信号有误差，则相位比较器会输出一个误差电压
信号，经过R226、C217组成的积分电路平滑后，控制马达正确旋转。
马达的工作状态有Q203的导通或截止来实现。在Q203基极为一个高电平时，Q203导通，将
IC210的13#的信号对地短路，马达停转；在Q203基极为低电平信号时Q203截止，由Q201、Q
202
组成的马达驱动电路工作，为马达提供工作电流。
龙源期刊网 http://www.qikan.com.cn
IC211 B、C、D，C212、C213组成的整形电路，提供比较信号。C213、212两只电解电容组成
一个无极电容，将传感器拾取的交流信号耦合到IC211的9#，10#输出一个倒相的交流信号。经
过IC211 B、C组成的施密特整形电路后输出方波，提供比较信号。C214为IC211D提供相位补偿
作用。
另外，R220、LED217等正端电极脱落指示电路。
