隔爆型红外火焰探测器(IR3)安装使用说明书(Ver.1.0, 2008.04)一、概述JTGB-HW-BK51Ex/IR3隔爆型红外火焰探测器（以下简称探测器）根据GB3836.1-2000 《爆炸性气体环境用电气设备第1部分: 通用要求》，GB3836.2-2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》和GB4208-93《外壳防护等级IP代码》的规定制成防爆外壳，其防爆标志为ExdⅡCT6，适用于工厂，温度组别为T1～T6组，出现或可能出现的爆炸危险场所作为火灾探测之用。
1.1 产品特点※三重红外IR3光谱检测※防爆、防尘等级高※远距离探测※ 90度宽锥形区域侦测※实时自诊断功能※电磁辐射免疫※专利、工业化外形设计※灵敏度可调※标准4-20mA电流输出、标准RS-485接口、无源接点输出1.2 主要用途及适用范围适用于一般工业与民用建筑中火灾萌发时无阴燃阶段，突然起火的场所。
具体应用如下：化学品 --- 生产、储存、运输发电 --- 泵区、机房、无人职守区炸药和军需品 --- 储存和装卸印刷 --- 溶剂处理、压平、和干燥工艺飞机库汽车 --- 制造、喷漆房油漆 --- 制造仓库 --- 易燃品的储存石化产品 ---生产、储存、运输制药业石油天然气 --- 勘探、生产、储存海上石油平台沿海 --- 精练厂、冲装站、管道油库 ---浮动固定顶槽油库区废品处理厂 --- 易燃品加工、焚烧和储存1.3 使用环境条件a.海拔不超过1500m；b.周围环境温度-10℃～+55℃；c.周围空气相对湿度不大于95%（40±2℃）；d.出现或可能出现的爆炸危险场所作为火灾探测之用;e. 无显著摇动和剧烈冲击振动的地方。
二、结构特征与工作原理2.1 外型结构图 2.1.12.2 内部结构第 3 页共 10 页图 2.2.12.3 工作原理IR3红外火焰探测器采用了三个对红外线敏感的红外传感器，对特定范围内的火灾红外辐射波长进行侦测。
火焰探测器安装使用说明书
〔安装、使用产品前,请先阅读本手册〕A710系列火焰探测器设计手册某某翼捷工业安防技术某某某某安誉智能科技某某一、工作原理火焰燃烧过程释放出紫外线、可见光、红外线,其中红外局部可分为近红外、中红外、远红外三局部.阳光、电灯、发热物体等均有热辐射,其辐射光谱随物体不同而不同,辐射光谱可能包括紫外线、红外线、可见光等如上图所示,自然界中按不同X围的波长分为紫外局部和红外局部,燃烧物体对应其不同波长的光谱,发出不同程度的辐射.火焰的闪烁频率为0.5Hz – 20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征通过检测火焰辐射出的紫外线来识别火灾0.18um-0.4um〔180nm-400nm〕太阳光中小于300nm的紫外线根本被大气层全部吸收,到达地球外表的紫外线都大于300nm优点：反响速度快缺点：易受干扰选用180nm-260nm的紫外传感器,对日光中的紫外线不敏感通过检测火焰辐射出的红外线来识别火灾红外线按照波长分为近红外、中红外、远红外空气中的气体〔如CO、CO2等〕对特定波长的红外线具有强烈的吸收作用选用两个波长的热释电红外传感器,来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化；一个波长的热释电传感器用于检测红外辐射的能量.两个不同波长的传感器向结合,有效区分发热体而非火焰释放的红外线,防止误报警.通过检测火焰辐射出的红外线来识别火灾.红外线按照波长分为近红外、中红外、远红外.空气中的气体〔如CO、CO2等〕对特定波长的红外线具有强烈的吸收作用.选用三个波长的热释电红外传感器,来检测火焰辐射的红外线两个波长的热释电红外传感器用于检测物质燃烧引起的两个特定波长X围的红外光谱的变化；一个热释电传感器用于检测红外辐射的能量.三个不同波长的传感器向结合,有效区分发热体而非火焰释放的红外线,防止误报警.通过检测火焰辐射的紫外线和红外线来识别火灾通过增加判据,提高探测可靠性.发热物体可以辐射出红外线,一般的低温物体通常不会辐射紫外线.只有火焰既辐射出紫外线,又辐射出红外线含碳物质燃烧发出的辐射在特定波长〔4.3um〕与热物体辐射的红外线具有明显区分,根据次区分,双波长可提高红外探测的可靠性.增加紫外探测判据,更大幅度提高探测可靠性如果没有外部辐射红/紫外线的物体存在,火焰探测器没有任何的响应.同理,如果火焰探测器没有设置主动红外辐射装置,火焰探测器就难以实现污染检测.上图可以看出,同一物体发出的红外辐射能量是一样的,但是假如处于不同的辐射角度,到达红外传感敏感源的能量是不同的,其关系相当于几何上的余弦函数〔COS〕关系,例如当辐射角度为0度〔垂直辐射〕时假如辐射能量为A,如此辐射角度为60度〔斜射〕时辐射能量为cos60 *A=A/2.这就是为什么所有的红外探测器的监视X围为什么为是抛物线锥体而不是等圆锥体的原因.二、性能特点通过特定的传感器选型、火焰识别技术、软件算法,使得活火焰探测器对日光、电弧焊、人工光源、热辐射、电磁干扰等具有极强的防误报警能力.能够有效识别背景噪声,结合软件算法,对火焰辐射敏感.3.自适应、自检测功能可靠的故障自诊断,自动根据探测窗口污染情况调节探测灵敏度轴线探测距离长〔最长大60米〕、监视角度大〔120度〕,保护X围大.防尘、防水、防爆,适用于各种恶劣环境.IP65EX dII CT6,DIP A20 TA.T6<粉尘防爆>火警、故障继电器输出,方便与各种报警系统配合使用灵活的视角调节方式探测器在日常使用一段时间后,需进展清洗维护工作,一般可直接用水清洗,对存在油污等情况下可直接用酒精清洗外监视窗口,无需专人、专用工具.三、技术参数四、适用场合1. A710火焰探测器系列产品分为普通场合应用和防爆场合应用两类产品.防爆型产品均在产品外壳的标签上标注产品防爆等级参数.没有标注防爆等级的产品只能用于没有防爆要求的普通场合,不能在有防爆要求的场所使用,有防爆要求的场所必须使用带有防爆等级标志的防爆型产品.2. A710 火焰探测器标准型产品的工作温度X围为0°C -50°C,超出此工作温度X围的使用应选用温度增强型产品,增强型产品的工作温度X围为-40°C -70°C.用户需要防爆型产品和温度增强型产品须在产品订货单上明确标明.3. A710系列火焰探测器的主要适用特点A710/IR2双波长红外火焰探测器适用于无烟液体和气体火灾以与产生烟的明火火灾探测,诸如含碳材料的明火燃烧〔木材、塑料、酒精、油类产品、气体等〕,具有探测灵敏度高、保护面积大、安装使用方便、防尘、防水和抗电磁干扰等特点；不适用于对某些化学物质〔如磷、钠、镁、硫、氢等物质〕燃烧的探测.A710/UV紫外火焰探测器既可以监测碳氢化合物火焰〔汽油、丙烷、甲烷、酒精等〕也可以识别非碳氢化合物火焰〔氢气<Hydrogen>, 硅烷〔Silane〕,肼〔Hydrazine〕, 镁〔Magnesium〕等〕.但不适用在经常产生焊接弧光、电弧的场所使用,也不适于在闪电光下暴露的场合使用.A710UV/IR2火焰探测器从根本上解决了紫外传感器容易受到闪电、电焊弧光、X射线等因素影响和红外传感器容易受到工业照明、太阳光、闪烁或移动的发热物体等因素的影响而造成探测器误报警的问题,适用于有较高火焰监测要求的各种场合.A710/IR3三波长红外火焰探测器适用于无烟液体和气体火灾以与产生烟的明火火灾探测,诸如含碳材料的明火燃烧〔木材、塑料、酒精、油类产品、气体等〕,具有探测灵敏度高、保护面积大、安装使用方便、防尘、防水和抗电磁干扰等特点；不适用于对某些化学物质〔如磷、钠、镁、硫、氢等物质〕燃烧的探测.该探测器具有极高的敏感性和大X围的探测能力,而且对错误报警还有最高的免疫力.包含三个窄带红外传感器和光学过滤器,对CO2发射光谱具有最高的灵敏性.大的探测X围意味着在某些特定区域所需探测器的数量减少,能极大的节约设备和安装本钱.4.适用特殊场所和防爆场合隧道、电厂；军需品、爆炸仓库；印刷企业；硅烷；化学制品装载区；非碳氢化合物〔氢气<Hydrogen>, 硅烷〔Silane〕,肼〔Hydrazine〕, 镁〔Magnesium〕等〕生产、储运；油、气、石化产品生产厂危险品仓库以与可燃物含碳物质的其他场合等.大空间、高蓬顶建筑物体育馆、剧院、电影院、仓库、飞机库、停车场、站台、地下室等.重要物品保管场所和文化财产建筑物电脑机房、档案室、博物馆、文化遗产建筑物、数据保管库等.五、设计方案➢取决于保护场所灵敏度要求➢取决于保护场所可能出现的火源情况➢可能出现的火源类型➢可能出现的火源大小用一只探测器监视房间<适用于中等大小的空间,边长小于42米,对角线小于60米> 用两只探测器监视房间<适用于方形较大空间,最大边长小于42米、对角线距离大于60米> 用两只探测器监视房间<适用于狭长空间,窄边小于42米,长边大于42米,小于84米>用四只探测器监视房间〔适用于超大空间,最大边长小于84米,对角线距离小于120米〕正视图侧视图俯视图六、安装指导A710火焰探测器配有固定安装支架,现场安装非常方便,探测器使用24V供电,输出信号接口的标准配置为一个继电器常开触点,其他方式的接口作为可选配件提供.➢选择恰当的安装角度,防止探测盲区.考虑到被保护区域的空间结构不同,红外火焰探测器的监视X围为抛物线锥体,其轴线方向探测距离最长.因此,在安装时应将红外火焰探测器的轴线方向正对〔或背对〕被保护区的方向,这样,使得红外火焰探测器的有效监视X 围覆盖危险的探测区域,防止探测盲区.➢选择恰当的安装高度,防止因障碍物引起的探测盲区.当被保护物体具有相当高度,容易造成遮挡等情况下,因此,为防止障碍物的遮挡,应尽量提高火焰探测器的安装高度,以俯视状态监视探测区域,能够最大限度地减少障碍物造成的探测盲区.➢探测器应该对警戒区内各可能发生的火灾均保持直接入射,尽量防止间接入射和反射.➢在探测器的有效探测X围内,不能受到障碍物的阻挡,其中包括玻璃等透明的材料和其他隔离物 .6.火焰探测器的安装方式图七、设备接线1.接线端子定义,接线端子如下：,FLD为公共端、FLK为常开端、FLB为常闭端,<负载能力2A/30VDC>FRK/FRD/FRB 火警继电器的触点输出,FRD为公共端、FRK为常开端、FRB为常闭端,<负载能力2A/30VDC>GND 可复位供电电源负极﹢24V可复位供电电源正极➢所有信号线均采用Rvs-2×1.5mm线,信号电缆要走单独缆架与动力电缆隔开.➢布线施工应当严格依据设计图纸.➢导线应当穿入金属电线管.➢施工中应当注意不要将导线的外皮拉破.➢导线的连接处应当焊接,采用绝缘包装处理,也可以采用专用夹件连接.➢导线之间、导线和电线管之间的绝缘阻抗应当达到20兆欧.八、探测器灵敏度设定火焰探测器分三级灵敏度,针对由近到远的三个探测距离分别对应3级、2级、1级灵敏度.通过磁铁吸合探测器前段的灵敏度调节用干簧管,可现场调节探测器灵敏度,根据上电期间显示灯的闪烁频率,可查看当前灵敏度.标准出厂产品灵敏度设置为3级灵敏度,用户可根据现场情况修改探测器灵敏度,假如有其他灵敏度要求须在订货单上说明.九、与火灾报警系统连接火焰探测器可以任意厂家的消防火灾报警控制系统连接,通过输入模块,将火焰探测器的火警、故障等信号传送至火灾报警控制系统.如如下图所示：十、维护与保养探测器报警测试建议每个月对火焰探测器进展一次报警试验,使用专用的报警信号发生器,距离探测器探测窗口10cM的地方〔场所允许的情况下可使用打火机近距离点燃测试〕,启动报警信号发生器,探测器应该能在大约10秒钟左右报火警.探测器窗口污染清理需经常检查探测器探测窗口外表积灰和受污染情况,建议每个月对探测器镜头进展清洗,可以用酒精和清水擦洗.用户不得自行拆卸探测器,当探测器出现问题,应向供货商咨询相应的处理方法,必要时应返回生产厂家进展维护或维修.十一、故障分析、排除十二、运输、储存探测器在运输、储存、安装、调试、维护过程中要轻拿轻放,防止跌落、碰撞、挤压、摩擦等情况造成损伤.我们将尽力确保产品资料的准确和与时更新,本手册不能涵盖所有的具体应用和表现产品所有的技术特性.由于产品与技术的进步,个别细节可能变化而毋需事先通知.如需要更多或更新的资料,请联系我公司.某某翼捷工业安全公司：021-********：021-********：201204地址：某某浦东莲溪路1210号3号楼。
火焰探测器使用方法

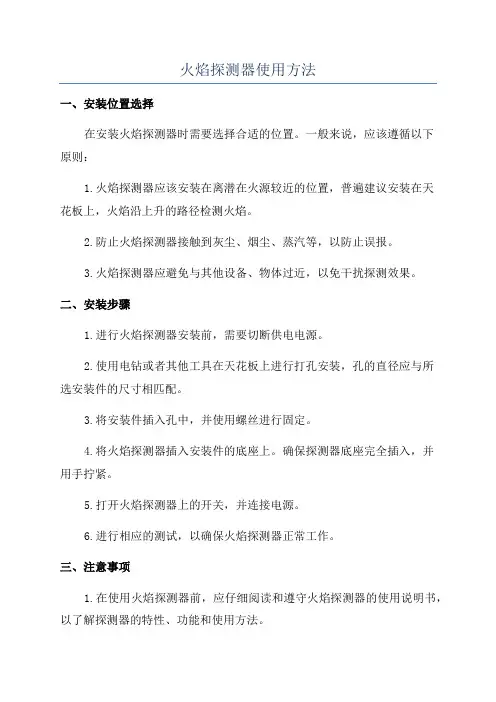

火焰探测器使用方法一、安装位置选择在安装火焰探测器时需要选择合适的位置。
一般来说，应该遵循以下原则：1.火焰探测器应该安装在离潜在火源较近的位置，普遍建议安装在天花板上，火焰沿上升的路径检测火焰。
2.防止火焰探测器接触到灰尘、烟尘、蒸汽等，以防止误报。
3.火焰探测器应避免与其他设备、物体过近，以免干扰探测效果。
二、安装步骤1.进行火焰探测器安装前，需要切断供电电源。
2.使用电钻或者其他工具在天花板上进行打孔安装，孔的直径应与所选安装件的尺寸相匹配。
3.将安装件插入孔中，并使用螺丝进行固定。
4.将火焰探测器插入安装件的底座上。
确保探测器底座完全插入，并用手拧紧。
5.打开火焰探测器上的开关，并连接电源。
6.进行相应的测试，以确保火焰探测器正常工作。
三、注意事项1.在使用火焰探测器前，应仔细阅读和遵守火焰探测器的使用说明书，以了解探测器的特性、功能和使用方法。
2.定期对火焰探测器进行维护和测试。
定期清理探测器周围的灰尘和蒸汽，以保证探测器的灵敏度。
3.避免火焰探测器受到强烈的震动或振动，以免误报。
4.当火灾发生时，应及时采取相应措施，并通知相关人员进行处理，切勿依赖火焰探测器一人承担全部责任。
5.检查火焰探测器电源是否正常。
如果电源故障，应及时更换或修理，确保正常工作。
总结：火焰探测器是一种重要的灭火设备，能够及早发现和警报火灾，起到防范和控制火灾的作用。
在使用火焰探测器时，需要选择合适的安装位置，按照正确的步骤进行安装，并定期维护和测试，确保探测器的正常运行。
同时，我们还需注意火焰探测器的电源情况和相关安全事项，以确保火焰探测器的有效性。
防爆三波段红外火焰探测器
JTGB-UH-YC103防爆三波段红外火焰探测器安装使用说明书（Ver. 20100109）北京世纪运诚科技有限公司/防爆三波段红外火焰探测器1、产品概述防爆多波段红外火焰探测器（以下简称探测器）属于智能型火灾探测设备，它运用了先进的多红外传感技术（MIR），使用三只具有窄带滤波的不同波长的红外传感器，其中一只传感器工作在反映火焰信息的中心波长，另外两只传感器监视环境中的其他红外辐射，结合火焰的闪烁特征，通过高性能的微处理器和先进的数学算法模型进行运算分析，使得只有符合火焰特征的辐射频谱才会被确认为火警，而其他的干扰因素形成的假火警信号则会被排除。
本探测器能够对日光、闪电、电焊、人工光源、环境（人等）、热辐射、电磁干扰、机械振动等干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。
本探测器采用非接触式探测，灵敏度现场可调，提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。
本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。
例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。
本探测器根据GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型结构，其防爆标志：ExdⅡCT6。
适用于工厂具有ⅡA、ⅡB、ⅡC级，引燃温度组别为T1～T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。
2、外形图尺寸3、型号和主要技术参数型号含义：防爆标志含义：4、防爆要点在进行探测器结构设计时充分考虑了当爆炸性混合物侵入其内部，因某种原因发生爆炸时，不致引起分析仪外部的爆炸性混合物爆炸的宗旨，从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳最高表面温度等关键条件着手，确保隔爆性能。
火焰探测器说明书
JTGB-HW-BK51Ex/IR3隔爆型红外火焰探测器(IR3)安装使用说明书(Ver.1.0, 2008.04)西安博康电子有限公司一、概述JTGB-HW-BK51x/IR3隔爆型红外火焰探测器（以下简称探测器）是由西安博康电子有限公司研制开发生产的，根据GB3836.1-2000 《爆炸性气体环境用电气设备第1部分: 通用要求》，GB3836.2-2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》和GB4208-93《外壳防护等级IP代码》的规定制成防爆外壳，其防爆标志为ExdⅡCT6，适用于工厂，温度组别为T1～T6组，出现或可能出现的爆炸危险场所作为火灾探测之用。
1.1 产品特点a)内置防雷措施b)电磁辐射、日光及背景热辐射免疫c)多频三波长红外探测专利技术d)宽温度运行范围e)多种输出方式，灵活方便f)低功耗，高灵敏度g)独特的外型设计，安装维护方便快捷h)多微处理器，性能可靠i)防护等级IP651.2 主要用途及适用范围适用于一般工业（如各类油库、酒库、化工库、飞机库、军火库、液化气站、大型电站等）与民用建筑中火灾萌发时无阴燃阶段，突然起火的场所。
1.3 使用环境条件a.周围环境温度-10℃～+55℃；b.周围空气相对湿度不大于95%（40±2℃）；c.出现或可能出现的爆炸危险场所作为火灾探测之用;d. 无显著摇动和剧烈冲击振动的地方。
二、结构特征与工作原理2.1 外型结构2.2 内部结构Array图 2.22.3 工作原理隔爆型红外火焰探测器（IR3）采用三个波长不同的光学红外传感器来识别火焰情况：一个传感器作为火焰探测，另外两个传感器分别作为背景红外辐射的探测，它的设计思想是基于防止误报和提高探测器灵敏度。
同时，每个信号通道采用多频红外技术和自动数字缩放技术（ADZ技术）,再加上探测器灵敏度可以设定，不仅扩展了探测范围而且减少了探测区域内所用的探测器数量。
探测器的这种灵活性不但保证了探测器即使在高风险的工业场合中也能确保产品的适用性和稳定性，而且还确保探测器能以最快的响应时间和在完全无误报的情况下最大程度地完成火焰识别。
西安盛赛尔电子有限公司火焰探测器说明书
三．技术特性.................................................................................................................................................4 3.1. 外形结构..............................................................................................................................................4 3.2. 技术参数..............................................................................................................................................5
红外火焰探测器
红外火焰探测器火灾是由物体在空气或氧气中发光、发热的一种燃烧现象，多指发出热、烟、火焰的燃烧现象。
火灾初期开始火焰燃烧表现出特有的特征，即火焰中含有肉眼无法辨别的不同波长的紫外线和红外线。
目录适用场所仪器简介适用场所红外火焰探测器适用于无烟液体和气体火灾、产生明火以及产生爆燃的场所。
例如：航天工业、飞机库、飞机修理场、化学工业、道路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、天然气勘探生产企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。
1、红外火焰探测器在上电时有10s的复位时间，在该时间段内，红外火焰探测器不响应任何火警信号；待电源指示灯变绿后，方能正常工作；火警发生时，指示灯变为红色。
2、红外火焰探测器接入系统时，应提前完成其测试工作：将火焰处于红外火焰探测器的有效视角范围内，持续快速抖动火焰或煽动火焰，使火焰连续闪亮，察看其报警功能和探测距离。
3、要常常检查红外火焰探测器窗口玻璃表面是否清洁，须定期擦拭。
红外火焰探测器窗口玻璃不清洁会影响红外火焰探测器的灵敏度，严重时可能造成红外火焰探测器发生火情时不报警。
4、严禁在红外火焰探测器带电状态下打开盖子；进行清洁前，请短时间将红外火焰探测器停止工作，切断将进行维护的区域或系统的逻辑掌控功能，以免无为的报警联动。
5、禁止使用非规定的红外火焰探测器工作电源，以免损坏红外火焰探测器。
6、红外火焰探测器接线必需牢靠无误；红外火焰探测器屏蔽线丝网连接外壳，接地应坚固。
7、用户不可任意拆卸红外火焰探测器，以免造成不必要的损失。
仪器简介红外火焰探测器目前除已有的红外火焰探测器和双波红外火焰探测器以外，道路隧道的防护方面三波长红外火焰探测器结合隧道发生火灾的特点及三波长红外火焰探测器的技术优势，某公司成功研制了一种专门用于隧道火灾探测的三波长红外火焰探测器。
该探测器除了具有一般三波长火焰探测器的技术优势以外，还具有以下独特之处：1、双鉴探测，探测角度180度，安装时无需调整探测角度，确保在隧道火灾探测中不留死角；2、内置防雷保护措施，能有效防止雷击对线路的干扰，确保系统在多山、多雷区牢靠稳定工作。
火焰探测器使用方法
火焰探测器使用方法一、引言火灾是一种常见的灾害，有时候会造成巨大的财产损失和人员伤亡。
为了及早发现火灾并采取相应的措施，火焰探测器应运而生。
本文将介绍火焰探测器的使用方法，帮助用户正确使用该设备。
二、火焰探测器的分类火焰探测器根据工作原理和应用场景的不同，可以分为光电式火焰探测器、红外线火焰探测器和烟雾火焰探测器等。
三、光电式火焰探测器的使用方法1. 安装位置选择光电式火焰探测器适用于室内环境，一般安装在天花板上。
选择安装位置时，应考虑到火灾发生的可能性和火焰传播的方向，尽量选择离潜在火源较近的位置。
2. 接通电源将火焰探测器的电源线接入电源插座，并确保电源正常供电。
在接通电源之前，应先检查电源线是否完好，以及插座是否接触良好。
3. 进行测试为了确保火焰探测器的正常工作，可以进行一次测试。
测试时，可以用打火机或者其他易燃物体靠近火焰探测器，观察是否能够及时发出报警信号。
如果测试结果不正常，应及时联系专业人员进行维修或更换设备。
四、红外线火焰探测器的使用方法1. 安装位置选择红外线火焰探测器适用于室内和室外环境，安装位置应选择在可能发生火灾的区域。
根据不同的应用场景，可以选择不同的安装方式，如壁挂式、吊挂式或抱杆式等。
2. 连接电源将红外线火焰探测器的电源线正确连接到电源插座，并确保电源稳定。
在连接电源之前，应检查电源线是否完好，并避免电源过载。
3. 进行校准红外线火焰探测器通常需要进行校准才能正常工作。
校准时，需要根据实际情况调整探测器的灵敏度和工作范围。
校准过程中要注意安全，避免误触发火灾。
五、烟雾火焰探测器的使用方法1. 安装位置选择烟雾火焰探测器适用于室内环境，一般安装在天花板上。
选择安装位置时，应考虑到烟雾产生的可能性和传播的方向，尽量选择离潜在火源较近的位置。
2. 接通电源将烟雾火焰探测器的电源线正确接入电源插座，并确保电源供电正常。
在接通电源之前，应检查电源线是否完好，并确保插座连接良好。
Fire Sentry FS24X 火焰探测器多谱带四带三色红外火焰探测器说明书
Fire Sentry FS24X Flame DetectorsFire Sentry FS24X is a quantum leap in flame and fire detection with its sophisticated software and detection technology.Features• P atented* WideBand IR™ Technology• P atented* Electronic Frequency Analysis™• V isible Sensor for optimum false alarm rejection• S electable detection sensitivities• F ield-of-View: 110° full 100% cone-of-vision(90° full 100% cone-of-vision model alsoavailable)• D ual microprocessors for reliable performance• R eal-time clock for accurate time datingof events• F irePic™ — pre-fire event data storage• E vent log with date and time stamp• R S-485 ModBus communication• N on-Isolated 4-20 mA Analog output (sinkor source)• A larm, Fault and Fire Verification relays• A utomatic optical path and electronicself-test• W idest operating temperature range• P atented* Electronics Module forcomponents protection with easy plug-interminations and field installation• T wo ¾” NPT OR 25mm conduit entries• L ow power consumption• H igh RFI and EMI immunity• F M, ATEX, CE mark approvals• M eets SIL 2 requirementsBenefits• D etects hydrocarbon and non-hydrocarbonfuel fires in all environmental conditions•User selectable outputs• O ptimal false alarm rejection for allenvironmental conditions• M inimal maintenance for trouble-freeoperation• P C software and Interface Module (FSIM) forfault diagnostics, real-time graphics (RTGs),and downloading of FirePics™ and event log•Suitable for a wide variety of applications•Easy electronics module replacement•Test lamps for manual testing The Fire Sentry FS24X is the latest generation high technology Multi-Spectrum Triple IR (IR/IR/IR/Visible) Fire and Flame Detector, which is part of our FSX family of advanced technology Electro-Optical fire detectors. Using our patented* WideBand IR™, WideBand 4.3 micron IR™, and Visible detection technology, the Fire Sentry FS24X is a quantum leap in flame and fire detection. Sophisticated software algorithms and dual microprocessors ensure that the Fire Sentry FS24X has the highest fire detection performance combined with optimal false alarm rejection.Applications •Refineries and Oil Production Facilities •Off-Shore Platforms •Turbine/Compressor Enclosures •Oil & Gas Pipelines and Pumping Stations •LNG/LPG Loading & Unloading Facilities •Natural Gas and CNG Plants •Ethanol, Methanol, and IPA Production and Storage •Crude Oil and Gasoline Storage and Tank Farms •Aircraft Hangars •Hydrogen Plants and Storage •Paint & Solvent Storage •Chemical Production, Storage, and Loading Facilities •Power Plants*Fire Sentry Corporation PatentsFire Sentry FS24XDetectorsThe WideBand IR™ Infrared technology using high-speed solid-state Quantum sensors allows detection of all types of fires, hydrocarbon and non-hydrocarbon, in all weather conditions. If the detector’s signal is blocked by ordinary window glass, the patented WideBand IR sensors will still alarm to the fire but at a reduced sensitivity and slower response time.Dual microprocessors provide a high level of fail-safe operation combinedwith fast and reliable performance. The Master Microprocessor performs high-speed digital sampling and signal-processing calculations; while the slave microprocessor handles various sensor data, performs communications, self-diagnostics and provides interface versatility; and additional memory for storing Event Log and FirePic™ data.The Fire Sentry FSX family of detectors feature our patented* FirePic data storage and information retrieval facility. FirePic™ records pre-fire data, which can be recovered from the Detector’s non-volatile flash memory for post fire analysis and postulation of the fire cause. Additionally, unique Real-Time Graphing (RTG™) allows viewing of the data which the Detector actually sees.A combination of outputs makes the Fire Sentry FS24X a truly versatile detector for today’s demanding industrial requirements.The Fire Sentry FS24X detector has a detection range greater than 200 feet (Very High Sensitivity setting) for the detection of a one square-foot Heptane reference fire and has a cone of vision far greater in volumetric coverage than any other Multi-Spectrum IR Detector. This means fewer Detectors can be used as compared to other manufacturers’ Detectors.*Fire Sentry Corporation PatentsDS01145_v1 2/12© 2012 Honeywell Analytics Honeywell Analytics Lines of Business CommercialGas detection from standalone units tofully engineered, multi-point systems,all offering cost-effective regulatorycompliance» Applications: parking structures,chillers, mechanical rooms, officetowers, commercial buildings,shopping centers, swimming pools,golf courses, schools and universities,laboratoriesIndustrial Renowned Sieger and Manning gas detection systems with advanced electrochemical, infrared and open path sensing technologies » Applications: oil and gas, cold storage, water/wastewater treatment, chemicals, engine rooms, plastics and fibers, agriculture, printing and light industrial Portables Single or multi-gas Lumidor and other premium detectors with compact, lightweight designs ranging from simple alarm only units to advanced, fully configurable and serviceable instruments » Applications: underground utility and electricity ducts, boiler rooms, post-fire sites, sewers, industrial plants, industrial hygiene, first responder teams, remote fleets Please Note:While every effort has been made to ensure accuracy in this publication, noresponsibility can be accepted for errors or omissions. Data may change, aswell as legislation, and you are strongly advised to obtain copies of the mostrecently issued regulations, standards, and guidelines. This publication is notintended to form the basis of a contract.Fire Sentry Corporation is now part of Honeywell Analytics. As we begin to fully integrate our companies, you might notice some small changes. This integration is about bringing together two of the best in life safety. We are focused on putting our customers first and making the right decisions to guarantee Honeywell Analytics continues to remain the experts in fire and gas safety.Authorized Distributor: Houston, TX USA 832-615-3588*************************。
防爆点型红外火焰探测器-IR2-用户使用说明书
JTGB-UH-YC103-IR2 点型红外火焰探测器使用技术说明书（Ver. 201401）山东自动化系统工程公司供货热线400-003-0119防爆双波段点型红外火焰探测器1、产品概述防爆双波段点型红外火焰探测器（以下简称探测器）属于智能型火灾探测设备，它运用了先进的多红外传感技术（MIR），使用两只具有窄带滤波的不同波长的红外传感器，其中一只传感器工作在反映火焰信息的中心波长，另外一只传感器监视环境中的其他红外辐射，结合火焰的闪烁特征，通过高性能的微处理器和先进的数学算法模型进行运算分析，使得只有符合火焰特征的辐射频谱才会被确认为火警，而其他的干扰因素形成的假火警信号则会被排除。
本探测器能够对日光、闪电、电焊、人工光源、环境（人等）、热辐射、电磁干扰、机械振动等干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。
本探测器采用非接触式探测，灵敏度现场可调，提供无源接点（用户订货时可选择标准电流输出或总线输出）与火灾报警系统相连接。
本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。
例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。
本探测器根据GB3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB3836.2-2010《爆炸性环境第2部分：由隔爆型外壳“d”保护的设备》的规定，制成隔爆型结构，其防爆标志：ExdⅡCT6 Gb。
适用于工厂具有ⅡA、ⅡB、ⅡC级，引燃温度组别为T1～T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。
2、外形图尺寸3、型号和主要技术参数型号含义：防爆标志含义：4、防爆要点隔爆接合面参数符合GB3836.2-2010的要求；隔爆面是产品的重要防爆措施，使用及维修时应注意保护隔爆面，不得磕碰、划伤。
探测器的内外接地是确保其安全运行的重要措施，接地栓设在探测器壳体底部，旁边有接地标志“○〨”。
