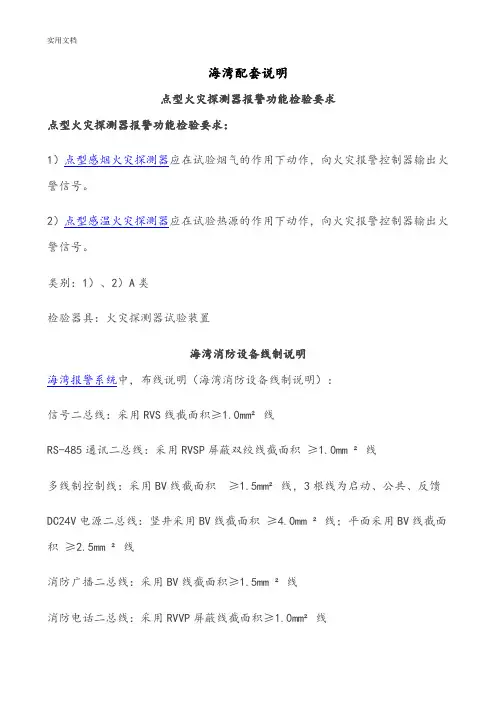

海湾配套使用说明书
海湾配套说明点型火灾探测器报警功能检验要求点型火灾探测器报警功能检验要求：1）点型感烟火灾探测器应在试验烟气的作用下动作，向火灾报警控制器输出火警信号。
2）点型感温火灾探测器应在试验热源的作用下动作，向火灾报警控制器输出火警信号。
类别：1）、2）A类检验器具：火灾探测器试验装置海湾消防设备线制说明海湾报警系统中，布线说明（海湾消防设备线制说明）：信号二总线：采用RVS线截面积≥1.0mm²线RS-485通讯二总线：采用RVSP屏蔽双绞线截面积≥1.0mm ²线多线制控制线：采用BV线截面积≥1.5mm²线，3根线为启动、公共、反馈DC24V电源二总线：竖井采用BV线截面积≥4.0mm ²线；平面采用BV线截面积≥2.5mm ²线消防广播二总线：采用BV线截面积≥1.5mm ²线消防电话二总线：采用RVVP屏蔽线截面积≥1.0mm²线海湾手动报警按钮防雨罩和立柱使用说明海湾常用防爆场合的手动报警按钮型号有J-SAF-GST9211（Ex）和J-SAM-GST9116。
海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式，本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。
1、J-SAF-GST9211（Ex）手动报警按钮室外立柱安装配套产品：LZ10001型防雨罩与LZ1000型立柱；壁挂安装时配套产品：LZ10002型防雨罩。
LZ10001型防雨罩与LZ1000型立柱配套安装示意图如图所示LZ10002型防雨罩采用壁挂式安装，防护等级IP65，其外型尺寸及安装示意图如图所示2、J-SAM-GST9116手动报警按钮室外立柱安装配套产品：LZ10011型防雨罩与LZ1001型立柱；壁挂安装时配套产品：LZ10011型防雨罩。
LZ10011型防雨罩与LZ1001型立柱配套安装示意图如图所示壁挂安装方式示意图如图所示海湾电话插孔8312接线末端接4.7kΩ终端电阻海湾GST-LD-8312消防电话插孔端子XT1电话线输入端，端子XT2电话线输出端，接下一个电话插孔，最末端电话插孔XT2接线端子接4.7kΩ终端电阻。
探测器及控制模块安装使用和原理
反射式红外感烟探测器
ϒ
JTY-HM-GST102 编码反射式 JTY-HF-GST102 非编码反射式
探测器必须与反射器配套使用 ϒ 光量自动补偿功能 ϒ 保护面积：100米×14米 ϒ 非编码反射式红外光束探测器设计了火警输 出触点和故障输出触点。 ϒ 本探测器可以设定两个级别的光路长度，当 探测器与反射器间的安装距离大于等于40m （小于等于100m）时， ϒ JTY-HM-GST102探测器（编码探测器）的类 型号设置为“52”（出厂默认值），
GST火灾自动报警及消防联动控 GST火灾自动报警及消防联动控 制系统产品 现场设备介绍
海湾安全技术股份有限公司
各类探测器及联动控制模块
ϒ ϒ ϒ ϒ ϒ ϒ ϒ ϒ ϒ ϒ
1、光电感烟探测器 、 2、电子差定温感温探测器 、 3、烟温复合探测器 、 4、 4、红外光束感烟探测器 5、紫外火焰探测器 、 6、可燃气体探测器 、 7、手动报警按钮及声光讯响器 、 8、单输入模块 、 9、单输入 单输出控制模块 、单输入/单输出控制模块 10、双输入 双输出控制模块 、双输入/双输出控制模块
感温探测器
ϒ 符合下列条件之一的场所，宜选择感温探测器： ϒ 7.2.5.1 相对湿度经常大于95%； ϒ 7.2.5.2 无烟火灾； ϒ 7.2.5.3 有大量粉尘； ϒ 7.2.5.4 在正常情况下有烟和蒸气滞留； ϒ 7.2.5.5 厨房、锅炉房、发电机房、烘干车间等； ϒ 7.2.5.6 吸烟室等； ϒ 7.2.5.7 其它不宜安装感烟探测器的厅堂和公共场所。
ϒ 7.2.6 可能产生阴燃火或发生火灾不及时报警将造成
—产品介绍—
烟温复合探测器
• JTF-GOM-GST601 JTF-GOM智能烟温复合探测 • JTFB-GOF-GST601(Ex) JTFB-GOF本安型烟温复合探测器

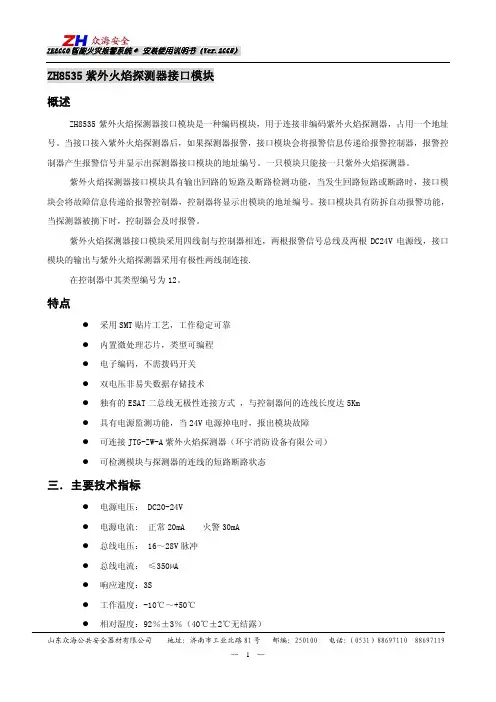

众海安全 ZH8535 紫外火焰探测器接口模块 说明书
ZH8535紫外火焰探测器接口模块概述ZH8535紫外火焰探测器接口模块是一种编码模块，用于连接非编码紫外火焰探测器，占用一个地址号。
当接口接入紫外火焰探测器后，如果探测器报警，接口模块会将报警信息传递给报警控制器，报警控制器产生报警信号并显示出探测器接口模块的地址编号。
一只模块只能接一只紫外火焰探测器。
紫外火焰探测器接口模块具有输出回路的短路及断路检测功能，当发生回路短路或断路时，接口模块会将故障信息传递给报警控制器，控制器将显示出模块的地址编号。
接口模块具有防拆自动报警功能，当探测器被摘下时，控制器会及时报警。
紫外火焰探测器接口模块采用四线制与控制器相连，两根报警信号总线及两根DC24V电源线，接口模块的输出与紫外火焰探测器采用有极性两线制连接.在控制器中其类型编号为12。
特点z采用SMT贴片工艺，工作稳定可靠z内置微处理芯片，类型可编程z电子编码，不需拨码开关z双电压非易失数据存储技术z独有的ESAT二总线无极性连接方式 ，与控制器间的连线长度达5Kmz具有电源监测功能，当24V电源掉电时，报出模块故障z可连接JTG-ZW-A紫外火焰探测器（环宇消防设备有限公司）z可检测模块与探测器的连线的短路断路状态三．主要技术指标z电源电压： DC20-24Vz电源电流: 正常20mA 火警30mAz总线电压： 16～28V脉冲z总线电流： ≤350µAz响应速度：3Sz工作温度：-10℃～+50℃z相对湿度：92％±3％（40℃±2℃无结露）z外形尺寸：92mm× 88mm× 37mmz安装孔距：60mmz重 量：77g四．产品外形图如图一图1：ZH8535紫外火焰探测器接口模块外形端子示意图五、安装与布线用φ4螺钉将ZH8535紫外火焰探测器接口模块安装在预埋盒上，也可将模块底座上下两端的进线孔撬落，沿墙明装，安装时注意不要用力过猛，以免损坏产品。
点 型 红 外 火 焰 探 测 器
中华人民共和国国家标准GB 15631－1995点型红外火焰探测器性能要求及试验方法Performance requirements and test methodsfor point infrared flame detectors1主题内容与适用范围1.1 主题内容本标准规定了波长大于850mm的点型红外火焰探测器（以下简称探测器）的性能要求、试验方法和标志。
1.2 适用范围本标准适用于一般工业与民用建筑中安装的点型红外火焰探测器。
对于在特殊环境中安装的具有特殊性能的探测器，除特殊性能要求由有关标准另行规定外，亦应执行本标准。
2引用标准GB 12791 点型紫外火焰探测器性能要求及试验方法GB 12978 火灾报警设备检验规则GB 2423.1 电工电子产品基本环境试验规程试验A：低温试验方法GB 2423.2 电工电子产品基本环境试验规程试验B：高温试验方法GB 2423 3 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB 2423.10 电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB 2423.19 电工电子产品基本环境试验规程试验Kc：接触点和连接件的二氧化硫试验方法3性能要求3.1 当被监视区域发出火灾且火灾参数达到规定值时，其探测器应输出火灾报警信号，同时启动探测器的报警确认灯或起同等作用的其他显示器。
3.2 探测器应耐受住本标准第4章所规定的各项试验，并应满足本标准的全部要求。
4试验方法4.1 试验的一般方法4.1.1 按附录A规定对探测器进行试验，每次试验需要八只探测器。
4.1.2 试验时需提交的申请文件应符合GB 12978第4.1.4条的规定。
国家技术监督局1995-07-19批准 1996-02-01实施4.1.3 探测器在试验前须进行外观检查，符合下述要求时，方可进行试验：a．表面无腐蚀、涂覆层剥落、气泡现象，无明显划痕、毛刺等机械损伤；b．文字符号和标志清晰，结构无松动。
最新点型可燃气体探测器DAP3251说明书-·分析
点型可燃气体探测器D A P3251说明书-·分析DAP3251点型可燃气体探测器使用说明书（DAP3.782.222SS/Ver1.0 2010.05）北京迪安波安全技术有限公司 BEIJING DEPENDABLE SECURITY TECHNOLOGY CO., LTD.精品好资料-如有侵权请联系网站删除一简介DAP3251点型可燃气体探测器（以下简称探测器），是我公司为广大生产、储存和使用可燃气体的工矿企业而研制开发的检测并预报可燃气体泄漏情况的安全检测产品。
本产品可以固定安装在预计有可燃气体生成或泄漏的室内、外危险场所。
探测器在采用先进传感器技术的同时，还采用了先进的电路设计，具备了自保护、自检测、自管理等功能，大大提高了其可靠性和稳定性。
探测器依据中华人民共和国国家标准及相应规程设计、制造和鉴定。
在遵守国家标准和相应规程的原则下，制订的产品技术标准，编写的产品设计文件。
本探测器与我公司生产的DAP2210可燃气体报警控制器配套使用，控制器提供DC24V电源并接收探测器的电流信号，达到集中管理和控制的目的。
也可配合电动Ⅲ型仪表、DCS或其它相应数据采集系统的配套使用。
二主要性能及技术指标传感器原理: 载体催化式防爆等级: 当环境温度为-40℃～40℃时，为Ex dⅡCT6当环境温度为-40℃～70℃时，为Ex dⅡCT4当环境温度为-40℃～60℃时，为Ex dⅡCT5检测范围: 0～100 %LEL；报警参考点：出厂时设定低限为25%LEL;高限为50%LEL；检测误差: ≤±3%LEL精品好资料-如有侵权请联系网站删除工作电压: DC24V±15%工作方式: 固定安装，自然扩散进样，长期连续运行低温性能: -40℃±2℃报警输出值与报警参考设定值之间的误差不大于±10%LEL高温性能: +70℃±2℃报警输出值与报警参考设定值之间的误差不大于±10%LEL湿度性能: ≤93％RH贮存环境: 室温，正常大气浓度，大气压86～106KPa输出方式: 4～20mA标准电流信号输出（最大负载电阻300Ω）；出厂标定: 采用甲烷与空气混合的标准气样进行测试标定三工作原理当空气中存在可燃气体时，此时在传感器的工作电极上就会产生和可燃气体浓度成比例关系的微弱电信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JTG-ZW-G1点型紫外火焰探测器 安装使用说明书
( Ver.3.04,2006.08)
海湾安全技术有限公司 JTG-ZW-G1点型紫外火焰探测器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn 目 录 一、概述 ............................................................................................................................... 1 二、特点 ............................................................................................................................... 1 三、技术特性 ....................................................................................................................... 1 四、结构特征与工作原理 ................................................................................................... 2 五、安装与布线 ................................................................................................................... 2 六、测试 ............................................................................................................................... 3 七、使用及操作 ................................................................................................................... 3 八、常见故障及维修 ........................................................................................................... 4 九、维护保养 ....................................................................................................................... 4 十、注意事项 ....................................................................................................................... 4 JTG-ZW-G1点型紫外火焰探测器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn 1
一、概述 JTG-ZW-G1点型紫外火焰探测器（以下简称探测器）通过探测物质燃烧所产生的紫外线来探测火灾，适用于火灾发生时易产生明火的场所，对发生火灾时有强烈的火焰辐射或无阴燃阶段的火灾以及需要对火焰作出快速反应的场所均可采用本探测器。探测器与其他探测器配合使用，更能及时发现火灾，尽量减少损失。
二、特点 1. 探测器内置单片机，由单片机进行信号处理及与火灾报警控制器通讯。 2. 采用智能算法，既可以实现快速报警，又可以降低误报率。 3. 三级灵敏度设置，适用于不同干扰程度的场所。 4. 传感部件选用技术先进的紫外光敏管，具有灵敏度高，性能可靠，抗粉尘污染、抗潮湿及抗腐蚀能力强等优点。
三、技术特性 1. 工作电压： 额定工作电压：总线24V 工作电压范围：总线16V～28V 2. 工作电流： 监视电流 ≤2mA 报警电流 ≤2.5mA 3. 报警复位：瞬间断电（5s MAX，DC2.5V MAX） 4. 上电时间 ≤5s 5. 指示灯：报警确认灯，红色，巡检时闪亮，报警时常亮 6. 编码方式：电子编码（编码范围为1～242） 7. 光谱响应范围：185nm～260nm 8. 探测视角如图1所示：
9. 探测距离：探测器设有三个灵敏度级别，不同的灵敏度级别对应着不同的探测距离。对于放置于底面积为33cm×33cm，高为5cm的容器中的2000g工业乙醇燃烧产生的火焰:一级，25m；二级，17m；三级，12m 10. 线制：控制器二总线，无极性 11. 使用环境： 温 度：－20℃～＋55℃ 相对湿度：相对湿度≤95%，不凝露
图1 探测视角 90°60°30°0°30°
60°
90°2040
60
80100%
垂直方向90°60°30°
0°
30°
60°
90°
100%80604020
水平方向JTG-ZW-G1点型紫外火焰探测器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn 2
12. 外形尺寸： 直径：103mm，高：53.5mm（带底座） 直径：100mm，高：41mm（不带底座） 13. 外壳防护等级：IP21 14. 壳体材料和颜色：ABS，象牙白 15. 重量：110g 16. 安装孔距：45mm～75mm 17. 执行标准：GB 12791-91
四、结构特征与工作原理 1. 探测器结构示意图如图2所示。探测器内置单片机，完成信号拾取及火警判断功能。 2. 探测器采用总线电源供电，经稳压后为信号处理电路提供电源；传感器采用技术先进的紫外光敏管，传感器所需的高电压通过变压器升压后提供。当有特定波长的紫外光照射到紫外光敏管上时，紫外光敏管由于光电效应而放电，放电强弱与入射的光强成正比，信号处理电路对紫外光敏管输出信号进行整形，单片机对整形后的脉冲进行采样，如果采样值满足固化在单片机内的算法所设定的报警条件，探测器将输出报警信号。
五、安装与布线 警告：安装探测器之前，请切断回路的电源并确认全部底座已安装牢靠。 1. 安装前首先检查探测器外壳是否完好无损，标识是否齐全。 2. 可将探测器安装在86H50型预埋盒上。安装示意图如图3所示。
图2结构示意图
进线孔底座预埋盒
探测器43安装孔
21
2-0
DZ
图3 安装示意图 图4 底座示意图 JTG-ZW-G1点型紫外火焰探测器安装使用说明书 海湾安全技术有限公司 http://www.gst.com.cn 3
3. 探测器底座示意图如图4所示。将控制器信号总线从预埋盒进线孔和底座的进线孔中穿入，并将底座固定在预埋盒上。 4. 底座上有4个导体片，片上带接线端子。将控制器信号总线接在底座任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。 5. 底座安装接线牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。 6. 布线要求：信号总线宜选用截面积≥1.0mm2的双绞阻燃铜芯线，穿金属管或阻燃管敷设。 7. 调试：系统连线接好后，接通电源，控制器注册应正常。
六、测试 警告：请待全部探测器都安装完毕后再接通电源。 1. 探测器安装结束后或每次定期维护保养后必须进行测试。 2. 测试内容： 注册：确认安装与布线正确之后，通过连接的控制器进行在线设备注册，核对已安装的探测器数量与控制器上注册的探测器数量是否一致。 模拟火警：注册测试后，用点燃的打火机、蜡烛等光源接近探测器，探测器应报火警，点亮火警指示灯，并将火警信息上传至控制器。 3. 测试结束后，通过控制器发出清除命令使探测器复位，并通知有关管理部门系统恢复正常。 4. 在测试过程中不合格的探测器按“常见故障及维修”进行处理，然后再进行测试，如仍不能通过测试，则应返回维修。
七、使用及操作
本探测器的编码方式为电子编码，现场编码时可利用海湾公司生产的GST-BMQ-1B型电子编码器进行，可以实现地址码和灵敏度级别的读出、更改。探测器出厂时默认的灵敏度级别为1级。 1. 地址码、灵敏度级别的读出： a) 进入工作状态，屏幕显示“H002”。 b) 按下“读码”键，屏幕上将显示地址码；再按“增大”键，屏幕上将显示灵敏度；按下 “清除”键返回。 c) 若读码失败，则显示错误信息“E”，按下“清除”键，显示“0”，可重新进行操作。 2. 灵敏度级别的更改： a) 进入工作状态，屏幕显示“H002”。 b) 输入开锁密码，按下“清除”键，为编码器开锁。 c) 按“功能”键后按数字“3”，屏幕最后一位显示“－”，进入编写灵敏度级别模式。 d) 输入灵敏度级别（灵敏度级别只可编写1，2，3），按下“编码”键，屏幕显示“P”，表明编写灵敏度级别成功。 e) 若编码失败，则显示错误信息“E”，按下“清除”键，显示“0”，可重新进行操作。 3. 地址码的更改： a) 进入工作状态，屏幕显示“H002”。 b) 输入地址码(1-242)，按下“编码”键，屏幕上将显示一个“P”，表明相应的地址码已被写入，按下“清除”键返回。 c) 若编码失败，则显示错误信息“E”，按下“清除”键，显示“0”，可重新进行操作。
4. 请严格按照要求进行操作，以免误操作引起探测器故障或改变其功能、性能。
