JTG-UM-GST9616点型红外火焰探测器安装使用说明书
火焰探测器安装使用说明书
〔安装、使用产品前,请先阅读本手册〕A710系列火焰探测器设计手册某某翼捷工业安防技术某某某某安誉智能科技某某一、工作原理火焰燃烧过程释放出紫外线、可见光、红外线,其中红外局部可分为近红外、中红外、远红外三局部.阳光、电灯、发热物体等均有热辐射,其辐射光谱随物体不同而不同,辐射光谱可能包括紫外线、红外线、可见光等如上图所示,自然界中按不同X围的波长分为紫外局部和红外局部,燃烧物体对应其不同波长的光谱,发出不同程度的辐射.火焰的闪烁频率为0.5Hz – 20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征通过检测火焰辐射出的紫外线来识别火灾0.18um-0.4um〔180nm-400nm〕太阳光中小于300nm的紫外线根本被大气层全部吸收,到达地球外表的紫外线都大于300nm优点：反响速度快缺点：易受干扰选用180nm-260nm的紫外传感器,对日光中的紫外线不敏感通过检测火焰辐射出的红外线来识别火灾红外线按照波长分为近红外、中红外、远红外空气中的气体〔如CO、CO2等〕对特定波长的红外线具有强烈的吸收作用选用两个波长的热释电红外传感器,来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化；一个波长的热释电传感器用于检测红外辐射的能量.两个不同波长的传感器向结合,有效区分发热体而非火焰释放的红外线,防止误报警.通过检测火焰辐射出的红外线来识别火灾.红外线按照波长分为近红外、中红外、远红外.空气中的气体〔如CO、CO2等〕对特定波长的红外线具有强烈的吸收作用.选用三个波长的热释电红外传感器,来检测火焰辐射的红外线两个波长的热释电红外传感器用于检测物质燃烧引起的两个特定波长X围的红外光谱的变化；一个热释电传感器用于检测红外辐射的能量.三个不同波长的传感器向结合,有效区分发热体而非火焰释放的红外线,防止误报警.通过检测火焰辐射的紫外线和红外线来识别火灾通过增加判据,提高探测可靠性.发热物体可以辐射出红外线,一般的低温物体通常不会辐射紫外线.只有火焰既辐射出紫外线,又辐射出红外线含碳物质燃烧发出的辐射在特定波长〔4.3um〕与热物体辐射的红外线具有明显区分,根据次区分,双波长可提高红外探测的可靠性.增加紫外探测判据,更大幅度提高探测可靠性如果没有外部辐射红/紫外线的物体存在,火焰探测器没有任何的响应.同理,如果火焰探测器没有设置主动红外辐射装置,火焰探测器就难以实现污染检测.上图可以看出,同一物体发出的红外辐射能量是一样的,但是假如处于不同的辐射角度,到达红外传感敏感源的能量是不同的,其关系相当于几何上的余弦函数〔COS〕关系,例如当辐射角度为0度〔垂直辐射〕时假如辐射能量为A,如此辐射角度为60度〔斜射〕时辐射能量为cos60 *A=A/2.这就是为什么所有的红外探测器的监视X围为什么为是抛物线锥体而不是等圆锥体的原因.二、性能特点通过特定的传感器选型、火焰识别技术、软件算法,使得活火焰探测器对日光、电弧焊、人工光源、热辐射、电磁干扰等具有极强的防误报警能力.能够有效识别背景噪声,结合软件算法,对火焰辐射敏感.3.自适应、自检测功能可靠的故障自诊断,自动根据探测窗口污染情况调节探测灵敏度轴线探测距离长〔最长大60米〕、监视角度大〔120度〕,保护X围大.防尘、防水、防爆,适用于各种恶劣环境.IP65EX dII CT6,DIP A20 TA.T6<粉尘防爆>火警、故障继电器输出,方便与各种报警系统配合使用灵活的视角调节方式探测器在日常使用一段时间后,需进展清洗维护工作,一般可直接用水清洗,对存在油污等情况下可直接用酒精清洗外监视窗口,无需专人、专用工具.三、技术参数四、适用场合1. A710火焰探测器系列产品分为普通场合应用和防爆场合应用两类产品.防爆型产品均在产品外壳的标签上标注产品防爆等级参数.没有标注防爆等级的产品只能用于没有防爆要求的普通场合,不能在有防爆要求的场所使用,有防爆要求的场所必须使用带有防爆等级标志的防爆型产品.2. A710 火焰探测器标准型产品的工作温度X围为0°C -50°C,超出此工作温度X围的使用应选用温度增强型产品,增强型产品的工作温度X围为-40°C -70°C.用户需要防爆型产品和温度增强型产品须在产品订货单上明确标明.3. A710系列火焰探测器的主要适用特点A710/IR2双波长红外火焰探测器适用于无烟液体和气体火灾以与产生烟的明火火灾探测,诸如含碳材料的明火燃烧〔木材、塑料、酒精、油类产品、气体等〕,具有探测灵敏度高、保护面积大、安装使用方便、防尘、防水和抗电磁干扰等特点；不适用于对某些化学物质〔如磷、钠、镁、硫、氢等物质〕燃烧的探测.A710/UV紫外火焰探测器既可以监测碳氢化合物火焰〔汽油、丙烷、甲烷、酒精等〕也可以识别非碳氢化合物火焰〔氢气<Hydrogen>, 硅烷〔Silane〕,肼〔Hydrazine〕, 镁〔Magnesium〕等〕.但不适用在经常产生焊接弧光、电弧的场所使用,也不适于在闪电光下暴露的场合使用.A710UV/IR2火焰探测器从根本上解决了紫外传感器容易受到闪电、电焊弧光、X射线等因素影响和红外传感器容易受到工业照明、太阳光、闪烁或移动的发热物体等因素的影响而造成探测器误报警的问题,适用于有较高火焰监测要求的各种场合.A710/IR3三波长红外火焰探测器适用于无烟液体和气体火灾以与产生烟的明火火灾探测,诸如含碳材料的明火燃烧〔木材、塑料、酒精、油类产品、气体等〕,具有探测灵敏度高、保护面积大、安装使用方便、防尘、防水和抗电磁干扰等特点；不适用于对某些化学物质〔如磷、钠、镁、硫、氢等物质〕燃烧的探测.该探测器具有极高的敏感性和大X围的探测能力,而且对错误报警还有最高的免疫力.包含三个窄带红外传感器和光学过滤器,对CO2发射光谱具有最高的灵敏性.大的探测X围意味着在某些特定区域所需探测器的数量减少,能极大的节约设备和安装本钱.4.适用特殊场所和防爆场合隧道、电厂；军需品、爆炸仓库；印刷企业；硅烷；化学制品装载区；非碳氢化合物〔氢气<Hydrogen>, 硅烷〔Silane〕,肼〔Hydrazine〕, 镁〔Magnesium〕等〕生产、储运；油、气、石化产品生产厂危险品仓库以与可燃物含碳物质的其他场合等.大空间、高蓬顶建筑物体育馆、剧院、电影院、仓库、飞机库、停车场、站台、地下室等.重要物品保管场所和文化财产建筑物电脑机房、档案室、博物馆、文化遗产建筑物、数据保管库等.五、设计方案➢取决于保护场所灵敏度要求➢取决于保护场所可能出现的火源情况➢可能出现的火源类型➢可能出现的火源大小用一只探测器监视房间<适用于中等大小的空间,边长小于42米,对角线小于60米> 用两只探测器监视房间<适用于方形较大空间,最大边长小于42米、对角线距离大于60米> 用两只探测器监视房间<适用于狭长空间,窄边小于42米,长边大于42米,小于84米>用四只探测器监视房间〔适用于超大空间,最大边长小于84米,对角线距离小于120米〕正视图侧视图俯视图六、安装指导A710火焰探测器配有固定安装支架,现场安装非常方便,探测器使用24V供电,输出信号接口的标准配置为一个继电器常开触点,其他方式的接口作为可选配件提供.➢选择恰当的安装角度,防止探测盲区.考虑到被保护区域的空间结构不同,红外火焰探测器的监视X围为抛物线锥体,其轴线方向探测距离最长.因此,在安装时应将红外火焰探测器的轴线方向正对〔或背对〕被保护区的方向,这样,使得红外火焰探测器的有效监视X 围覆盖危险的探测区域,防止探测盲区.➢选择恰当的安装高度,防止因障碍物引起的探测盲区.当被保护物体具有相当高度,容易造成遮挡等情况下,因此,为防止障碍物的遮挡,应尽量提高火焰探测器的安装高度,以俯视状态监视探测区域,能够最大限度地减少障碍物造成的探测盲区.➢探测器应该对警戒区内各可能发生的火灾均保持直接入射,尽量防止间接入射和反射.➢在探测器的有效探测X围内,不能受到障碍物的阻挡,其中包括玻璃等透明的材料和其他隔离物 .6.火焰探测器的安装方式图七、设备接线1.接线端子定义,接线端子如下：,FLD为公共端、FLK为常开端、FLB为常闭端,<负载能力2A/30VDC>FRK/FRD/FRB 火警继电器的触点输出,FRD为公共端、FRK为常开端、FRB为常闭端,<负载能力2A/30VDC>GND 可复位供电电源负极﹢24V可复位供电电源正极➢所有信号线均采用Rvs-2×1.5mm线,信号电缆要走单独缆架与动力电缆隔开.➢布线施工应当严格依据设计图纸.➢导线应当穿入金属电线管.➢施工中应当注意不要将导线的外皮拉破.➢导线的连接处应当焊接,采用绝缘包装处理,也可以采用专用夹件连接.➢导线之间、导线和电线管之间的绝缘阻抗应当达到20兆欧.八、探测器灵敏度设定火焰探测器分三级灵敏度,针对由近到远的三个探测距离分别对应3级、2级、1级灵敏度.通过磁铁吸合探测器前段的灵敏度调节用干簧管,可现场调节探测器灵敏度,根据上电期间显示灯的闪烁频率,可查看当前灵敏度.标准出厂产品灵敏度设置为3级灵敏度,用户可根据现场情况修改探测器灵敏度,假如有其他灵敏度要求须在订货单上说明.九、与火灾报警系统连接火焰探测器可以任意厂家的消防火灾报警控制系统连接,通过输入模块,将火焰探测器的火警、故障等信号传送至火灾报警控制系统.如如下图所示：十、维护与保养探测器报警测试建议每个月对火焰探测器进展一次报警试验,使用专用的报警信号发生器,距离探测器探测窗口10cM的地方〔场所允许的情况下可使用打火机近距离点燃测试〕,启动报警信号发生器,探测器应该能在大约10秒钟左右报火警.探测器窗口污染清理需经常检查探测器探测窗口外表积灰和受污染情况,建议每个月对探测器镜头进展清洗,可以用酒精和清水擦洗.用户不得自行拆卸探测器,当探测器出现问题,应向供货商咨询相应的处理方法,必要时应返回生产厂家进展维护或维修.十一、故障分析、排除十二、运输、储存探测器在运输、储存、安装、调试、维护过程中要轻拿轻放,防止跌落、碰撞、挤压、摩擦等情况造成损伤.我们将尽力确保产品资料的准确和与时更新,本手册不能涵盖所有的具体应用和表现产品所有的技术特性.由于产品与技术的进步,个别细节可能变化而毋需事先通知.如需要更多或更新的资料,请联系我公司.某某翼捷工业安全公司：021-********：021-********：201204地址：某某浦东莲溪路1210号3号楼。
JTWZOMGST9612点型感温火灾探测器

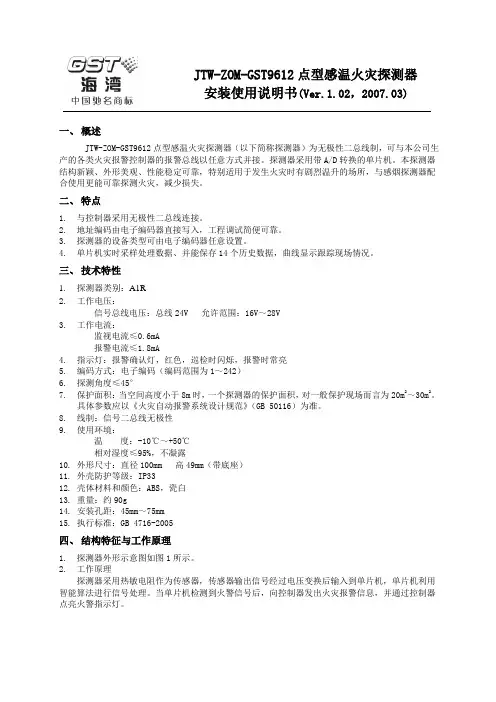

JTW-ZOM-GST9612点型感温火灾探测器安装使用说明书(Ver.1.02，2007.03)一、概述JTW-ZOM-GST9612点型感温火灾探测器（以下简称探测器）为无极性二总线制，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接。
探测器采用带A/D转换的单片机。
本探测器结构新颖、外形美观、性能稳定可靠，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
二、特点1.与控制器采用无极性二总线连接。
2.地址编码由电子编码器直接写入，工程调试简便可靠。
3.探测器的设备类型可由电子编码器任意设置。
4.单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。
三、技术特性1.探测器类别：A1R2.工作电压：信号总线电压：总线24V 允许范围：16V～28V3.工作电流：监视电流≤0.6mA报警电流≤1.8mA4.5.指示灯：报警确认灯，红色，巡检时闪烁，报警时常亮6.编码方式：电子编码（编码范围为1～242）7.探测角度≤45°8.保护面积：当空间高度小于8m时，一个探测器的保护面积，对一般保护现场而言为20m2～30m2。
具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
9.线制：信号二总线无极性10.使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露11.外形尺寸：直径100mm 高49mm（带底座）12.外壳防护等级：IP3313.壳体材料和颜色：ABS，瓷白14.重量：约90g15.安装孔距：45mm～75mm16.执行标准：GB 4716-2005四、结构特征与工作原理1.探测器外形示意图如图1所示。
2.工作原理探测器采用热敏电阻作为传感器，传感器输出信号经过电压变换后输入到单片机，单片机利用智能算法进行信号处理。
当单片机检测到火警信号后，向控制器发出火灾报警信息，并通过控制器点亮火警指示灯。
图1 探测器外形示意图五、 安装与布线警告：安装探测器之前，请切断回路的电源并确认全部底座已安装牢靠。
点型感温火灾探测器工装使用说明书
［使用工装前，请阅读工装使用说明书］
点型感温火灾探测器工装使用说明书(Ver 1.0)
一、LA1400成品带电检测
1、工装名称：LA1400电检测试仪
2、操作步骤
（1）开机启动后，按数字键1，将成品装于测试底座，查看电流表数值，切换电流表极性开关，查看电流表数值情况。
（2）按C键返回，查看测试仪器上显示的数值和LED灯显示状态，切换极性开关查看LED灯显示状态。
（3）将31K热敏电阻插在PCB板RT1位置，等待3S左右，查看主机是否有报火，将
29.3K热敏电阻插在RT1位置，3S内查看是否有报火，此时查看仪器上显示的数值
和LA1400的LED灯显示状态。
注释：具体数值见作业指导书。
二、LA1400成品编码测试
1、工装名称：LA1400编码测试仪
2、操作步骤
（1）开机：按菜单→按4选择系统设置→按F2选择专业设置→按3选择地址设定→按1选择接AB端编码→输入所需编码的地址。
（2）轻取成品探测器，将其装于编码底座。
按下编码仪器上F1按钮，待仪器上显示编码成功且LA1400的LED灯闪烁两次，按F2按钮。
仪器上显示输入地址则编码成功，从底座上取下成品放入流水线。
（3）按下F1后，观察仪器上显示情况，按F2后观察回读的数值与编入地址情况。
注释：具体数值见作业指导书。
西安盛赛尔电子有限公司火焰探测器说明书
三．技术特性.................................................................................................................................................4 3.1. 外形结构..............................................................................................................................................4 3.2. 技术参数..............................................................................................................................................5
红外火焰探测器

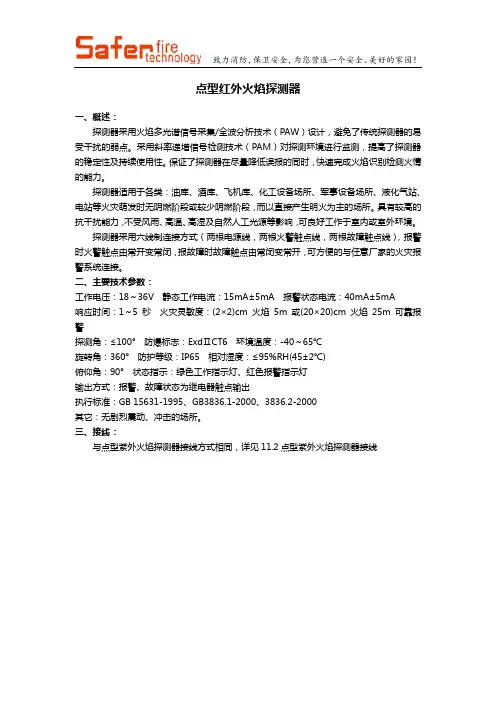

致力消防，保卫安全，为您营造一个安全、美好的家园！点型红外火焰探测器一、概述：探测器采用火焰多光谱信号采集/全波分析技术（PAW）设计，避免了传统探测器的易受干扰的弱点。
采用斜率递增信号检测技术（PAM）对探测环境进行监测，提高了探测器的稳定性及持续使用性。
保证了探测器在尽量降低误报的同时，快速完成火焰识别检测火情的能力。
探测器适用于各类：油库、酒库、飞机库、化工设备场所、军事设备场所、液化气站、电站等火灾萌发时无阴燃阶段或较少阴燃阶段，而以直接产生明火为主的场所。
具有较高的抗干扰能力，不受风雨、高温、高湿及自然人工光源等影响，可良好工作于室内或室外环境。
探测器采用六线制连接方式（两根电源线，两根火警触点线，两根故障触点线），报警时火警触点由常开变常闭，报故障时故障触点由常闭变常开，可方便的与任意厂家的火灾报警系统连接。
二、主要技术参数：工作电压：18～36V 静态工作电流：15mA±5mA 报警状态电流：40mA±5mA响应时间：1～5 秒火灾灵敏度：(2×2)cm 火焰5m 或(20×20)cm 火焰25m 可靠报警探测角：≤100°防爆标志：ExdⅡCT6 环境温度：-40～65℃旋转角：360°防护等级：IP65 相对湿度：≤95%RH(45±2℃)俯仰角：90°状态指示：绿色工作指示灯、红色报警指示灯输出方式：报警、故障状态为继电器触点输出执行标准：GB 15631-1995、GB3836.1-2000、3836.2-2000其它：无剧烈震动、冲击的场所。
三、接线：与点型紫外火焰探测器接线方式相同，详见11.2点型紫外火焰探测器接线。
JTG-UM-GST9616点型红外火焰探测器安装使用说明书
JTG-UM-GST9616 点型红外火焰探测器安装使用说明书
铜芯多股导线的电缆。 2) 应符合使用环境的要求，如防爆、耐热、耐腐蚀、防火等。 3) 在爆炸危险场所，布线必须符合爆炸危险场所规定相应的要求。探测器连接电缆可选用 铜芯屏蔽电缆或防爆软管，如选用防爆软管，防爆软管与探测器接头处螺纹应参考探测器压 线螺母的锥管螺纹尺寸(如图 7 所示)。 4) 电缆须通过过线接头进入探测器内部。连接电缆时要注意过线接头应有 O 型橡胶密封 圈、密封圈和垫片。过线接头组件安装示意图如图 7 所示。
图中半圆弧代表探测距离，按百分比给出。
最远距离 0度
15度
15度
30度
30度
45度
45度
100%
50%
探测器
50%
Байду номын сангаас100%
图 1 探测角度范围 说明：探测器向空间各个方向探测的角度范围相同，图 1 所示为一个剖面。 4. 响应光谱范围：4.4μm±0.5μm 5. 响应时间≤30s； 6. 指示灯：
温度：-20℃～+55℃ 相对湿度≤95%，不凝露 9. 防护等级：IP66 10. 外形尺寸： 166mm×235mm×199mm(带调节架) 11. 安装孔距：125.5mm×80mm 12. 壳体材料和颜色：不锈钢，金属灰色 13. 重量：
探测器 4.8kg 调节架 1.3kg 14. 防爆标志：Ex d IIC T6 Gb/Ex tD A21 IP66 T 85℃ 防爆合格证编号：CE16.1389 15. 执行标准：GB 3836.1-2010，GB 3836.2-2010，GB 12476.1-2013，GB 12476.5-2013，GB 15631-2008
火焰探测器和图像型火灾探测器的设置
⽕焰探测器和图像型⽕灾探测器的设置
2 探测器的探测视⾓内不应存在遮挡物。
3 应避免光源直接照射在探测器的探测窗⼝。
4 单波段的⽕焰探测器不应设置在平时有阳光、⽩炽灯等光源直接或间接照射的场所。
条⽂说明（省略）
条⽂说明
注：
1.安装⽕焰探测器或图像型⽕灾探测器的空间应尽量避免强光源存在，如有窗户等设施，⽆法避免阳光射⼊，应避免阳光直接照射探测器的探测窗⼝。
探测器不宜正对着窗⼝安装，可采⽤在侧⾯墙壁安装或在窗⼝⽅向墙壁或顶部吊装，同时应使探测窗⼝避开阳光照射，见上图。
2.应注意由于点型⽕焰探测器在其视⾓中⼼和边缘部分对⽕焰的响应阈值不同（边缘部分灵敏度降低），因此其保护⾯积通常并⾮扇形。
在右图所⽰的扇形中，⿊⾊填充部分为该点型⽕焰探测器可保护范围，红⾊部分为未保护范围。
根据《特种⽕灾探测器》GB 15631-2008和《点型
紫外⽕焰探测器》GB 12791-2006的规定，视⾓边缘处探测距离不应⼩于中⼼处探测距离的
，点型红外⽕焰探测器的视锥⾓应不⼩于45°，点型紫外⽕焰探测器的视锥⾓应不⼩于60°。
在标准规定的条件下，探测器应在30s内发出报警信号，发出报警信号时探测器与⽕焰中⼼距离超过25m时为I级灵敏度，17～25m时为II级灵敏度，12～17m时为III级灵敏度。
3.⽕焰探测器和图像型⽕灾探测器应按照企业设计⼿册合理确定探测器的探测视⾓、探测距离及安装⾼度，以保证探测区域得到有效保护。
如何正确安装和使用火焰探测器
如何正确安装和使用火焰探测器火焰探测器是一种用于监测并及时报警火灾的设备，在生活和工业领域中广泛使用。
正确的安装和使用火焰探测器可以提高火灾安全性，保护人们的生命和财产安全。
本文将介绍如何正确安装和使用火焰探测器。
一、选择适当的安装位置选择适当的安装位置是确保火焰探测器正常工作的关键。
通常情况下，火焰探测器应该安装在每个房间的天花板中央位置，以便探测整个房间的火灾情况。
在选择安装位置时，应避免以下情况：1. 避免直接对向阳面安装，以免阳光干扰火焰探测器的运行；2. 避免安装在通风设备附近，以免风力吹拂火焰探测器造成误报；3. 避免与空气流动、水汽逸散等因素密切相关的地方，以免误报；4. 避免安装在高温、高湿度的环境中，以免影响火焰探测器的灵敏度。
二、正确连接火焰探测器在安装火焰探测器时，需按照以下步骤正确连接电源和报警装置：1. 检查电源线缆的质量和接口，确保无损伤；2. 将电源线缆连接到指定的电源接口上，并插入电源插座；3. 将报警装置与火焰探测器的信号线连接；4. 若采用无线联动方式，需要确保报警装置处于有效的通信范围内。
三、保持设备的清洁和维护为了保证火焰探测器的正常运行，需要定期清洁和维护设备。
以下是一些常见的维护要点：1. 清洁火焰探测器表面的灰尘和污垢，以免影响灵敏度；2. 定期更换探测器电池，并确保电池处于正常工作状态；3. 定期检查火焰探测器的接线是否松动或损坏，及时修复或更换；4. 每隔一段时间，进行系统测试和检查，确保火焰探测器的功能正常。
四、正确对待火焰探测器的警报信息当火焰探测器发出警报时，应采取正确的行动来确保人员安全。
以下是一些正确对待火焰探测器警报信息的方法：1. 如果火警系统与消防部门联网，应立即呼叫消防部门报警，详细说明火灾发生的地点和情况；2. 如果火焰探测器是与报警器或电话系统联动的，应立即采取适当的逃生措施，并通知相关人员；3. 如果警报是误报，应按照火焰探测器说明书上的方法进行确认和解决；4. 在火灾发生时，不要盲目逃窜，应沉着冷静地按照逃生指南进行有序撤离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JTG-UM-GST9616点型红外火焰探测器安装使用说明书海湾安全技术有限公司目录一、概述 (1) (11)二、技术特性........................................................................................................................................ (22)三、结构特征与工作原理.....................................................................................................................四、安装与布线 (3)五、测试 (7)六、使用及操作 (7) (77)七、常见故障及维修............................................................................................................................. (88)八、维护保养........................................................................................................................................ (88)九、注意事项........................................................................................................................................ (88)十、备附件............................................................................................................................................一、概述JTG-UM-GST9616点型红外火焰探测器（以下简称探测器）是一种复合红外火焰探测器，它可以通过探测火焰在红外光区两个波段的光信号来判断火灾。
本探测器适用于探测含碳材料产生的明火燃烧，应用于火灾初期以火焰为主的大空间场所，户内、外均可使用。
本探测器对于太阳光、人工光源、热辐射等干扰不会发生误报警，工作稳定可靠。
本探测器具有编码和非编码两种工作模式。
工作在编码模式时，探测器可直接与我公司生产的火灾报警控制器以总线方式连接，探测器从总线获取电源并通过总线传递信息。
工作在非编码模式时，探测器需要DC24V电源供电，通过继电器触点向外传递信息。
本探测器为隔爆型产品，既可以用于一般民用场所，也可以用于工业危险场所，如爆炸性气体环境的1区、2区和可燃性粉尘场所的21区、22区。
二、技术特性1.工作电压：编码模式：总线供电，电压范围：DC16V～DC28V非编码模式：DC24V供电，电压范围：DC20V～DC28V2.工作电流：编码模式：监视电流≤2mA，报警电流≤4mA；非编码模式：监视电流≤19mA，报警电流≤35mA3.灵敏度等级：探测器共有三个灵敏度等级，其灵敏度级别满足GB15631-1995的要求。
探测器出厂设置为I级灵敏度，为最高灵敏度。
用户可根据场所的需要降低灵敏度等级。
使用我公司生产的电子编码器可以现场更改探测器的灵敏度等级。
4.探测范围：探测器探测的最远距离对应I级灵敏度为25m，II级灵敏度为17m，III级灵敏度为12m。
探测距离与角度的对应关系如图1所示，阴影部分为可探测范围。
图中半圆弧代表探测距离，按百分比给出。
最远距离度图1探测角度范围说明：探测器向空间各个方向探测的角度范围相同，图1所示为一个剖面。
5.响应时间≤30s；6.指示灯：红色LED：监视状态时周期性闪亮，火警时长亮；黄色LED：监视状态时熄灭，故障时长亮；7.触点输出：1）探测器工作在编码模式时，不使用触点输出，触点信号无效。
2）探测器工作在非编码模式时，有火警触点输出和故障触点输出。
火警触点输出：无源常开触点，触点容量为1A/30VDC；故障触点输出：无源常开触点，触点容量为1A/30VDC。
8.使用环境：温度：-20℃～+55℃相对湿度≤95%，不凝露9.防护等级：IP6610.外形尺寸：166mm×235mm×199mm(带调节架)11.安装孔距：125.5mm×80m m12.壳体材料和颜色：不锈钢，金属灰色13.电缆要求：1）编码模式：与控制器总线连接，使用线芯截面≥1.0mm2的RVS双绞线；2）非编码模式：与DC24V电源连接，使用线芯截面≥1.0mm2，电缆外径为φ8mm～φ10mm 的电缆，建议使用铜芯多股导线的电缆；3）应符合使用环境的要求，如防爆、耐热、耐腐蚀、防火等。
14.重量：探测器 4.8kg调节架 1.3kg15.防爆标志：Exd II CT6/DIP A21TA,T6防爆合格证编号：CNEx06.042916.执行标准：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB15631-1995三、结构特征与工作原理1.探测器结构示意图如图2所示。
2.调节架可沿轴心转动60°，调节架外形示意图如图3所示。
图2探测器外形示意图图3壁挂安装用调节架的外形示意图3.工作原理探测器采用两个热释电传感元件作为红外传感器，通过两个信号处理通道，在红外光谱区的两个波段上分别对火焰光信号和背景光信号的辐射变化作出响应。
探测器利用微处理器对火焰通道的信号和背景通道的信号进行分析，判断有无火焰存在。
四、安装与布线1、安装安装前应首先检查外壳是否完好无损，标识是否齐全，确认无误后，对探测器进行编码（适用于编码模式）和设置灵敏度级别。
对于非编码模式时，探测器应再增加一个进线孔。
然后按照图4所示步骤进行安装。
调节架锁紧螺栓外壳接地故障指示灯探测窗口火警指示灯锁紧螺母进线孔锥管螺纹NPT1/2轴心锁紧螺母图4探测器安装示意图第一步：安装调节架先将调节架用四只M6膨胀螺栓固定在墙壁上，应固定牢靠，定位后将螺栓拧紧。
第二步：安装底壳将探测器底壳部件上的护罩取下（护罩如图5所示），保留连接螺钉、垫圈，然后将底壳的底板挂在调节架上，并用一个M5的螺钉固定。
图5底壳护罩示意图第三步：连接电缆定位销底壳护罩请参照“布线”部分。
第四步：安装上盖取下上盖的护套（如图6所示），将上盖排线插到底壳接口板的XT4上。
接着将上盖安装到底壳上，上盖与底壳安装时注意底壳的定位销要与上盖的U 形槽对应形槽对应。
使用内六角扳手拧紧上盖上四根内六角螺钉。
其中，底壳、上盖连接应牢固，透明窗无划伤、裂纹，进线孔处应有密封圈（密封圈外形示意图如图7所示），外壳应可靠接地，接地标识处有接地线。
图6上盖护套外形示意图图7密封圈示意图最后，调节调节架，使探测器正对被保护区域，定位后将调节架两侧的锁紧螺栓拧紧。
注意注意：：探测器的安装应满足相应安装规范的要求探测器的安装应满足相应安装规范的要求，，并保证探测器外壳完好无损并保证探测器外壳完好无损，，遇到异常现象请及时通知安装方进行处理。
严禁带电开盖进行现场维修。
2、布线1）在爆炸危险场所，布线必须符合爆炸危险场所规定相应的要求。
探测器连接电缆可选用铜芯屏蔽电缆或防爆软管，如选用防爆软管，防爆软管与探测器接头处螺纹应参考探测器锁紧螺母外螺纹尺寸(如图2所示)。
2）将电缆芯剥去外皮留出金属导线5mm ，依次将电缆穿过锁紧螺母、金属垫圈、密封橡胶套，进入探测器内部。
3）将电缆屏蔽层与探测器的保护地相连接，如图8所示。
U形槽上盖护套图8探测器保护地示意图4）现场安装时，如果探测器采用编码模式工作，总线无极性连接探测器的接线端子Z1（D1）、Z2（D2）即可。
接线端子示意图如图9所示。
(D1)(D2)(D2)(D1)Z1图9接线端子示意图如果探测器采用非编码模式工作，DC24V 电源线无极性连接探测器的接线端子Z1（D1）、Z2（D2），接线端子K11、K12为火警无源输出触点，接线端子K21、K22为故障无源输出触点。
如图10所示。
图10非编码模式的电缆连接示意图触点信号进线孔DC24V 电源进线孔外接保护地内接保护地5）接线完成后，用工具将锁紧螺母拧紧。
说明：1.探测器工作在编码模式时，探测器只有一个进线孔，另一个进线孔用堵头堵死，如图8所示。
2.探测器工作在非编码模式时，探测器有两进线孔，如图10所示。
五、测试警告：请待全部探测器都安装完毕后再接通电源，工作60s以后进行测试。
1.探测器安装结束后或每次定期维护保养后必须进行测试。
2.测试内容：1）编码模式的探测器，上电工作后应能被控制器注册；处于监视状态时红色指示灯应周期性闪亮；探测器通电工作20分钟后，在其正前方距离1.5m左右点燃红外光源，探测器30s内应报警并点亮火警指示灯；控制器可以复位探测器使其恢复到正常监视状态。
2）非编码模式的探测器，上电工作处于监视状态时红色指示灯应周期性闪亮；探测器通电工作20分钟后，在其正前方距离1.5m左右点燃红外光源，探测器30s内应传送出火警触点信号并点亮火警指示灯。
3.编码模式的探测器，测试结束后，通过控制器发出通讯命令使探测器复位，并通知有关管理部门系统恢复正常。
4.非标模式的探测器，测试结束后，直接断电，并通知有关管理部门系统恢复正常。
5.在测试过程中不合格的探测器按“维护保养”进行清洁处理，然后再进行测试，如仍不能通过测试，则应返回维修。
六、使用及操作1.探测器在上电后约5s自检，两个指示灯同时闪亮；2.探测器可自动识别工作模式：如果总线供电，探测器自动工作在编码模式；如果DC24V电源供电，探测器自动工作在非编码模式。
探测器上电，经过10s后自动完成工作模式识别，进入相应工作模式；3.电子编码器可对探测器进行灵敏度级别设定。
设定1时为I级灵敏度；设定2时为II级灵敏度；设定3时为III级灵敏度。
灵敏度级别设定和编码方法可参照我公司生产的《GST-BMQ-1B 型电子编码器安装使用说明书》进行。
4.探测器采用编码模式工作时，可通过电子编码器进行现场编码，编码范围在1~242之间；探测器与总线连接后上电即可工作。
5.探测器采用非编码模式工作时，一个进线接头连接DC24V电源线，火警触点和故障触点信号线通过另一个进线接头接到外部输入设备中。
