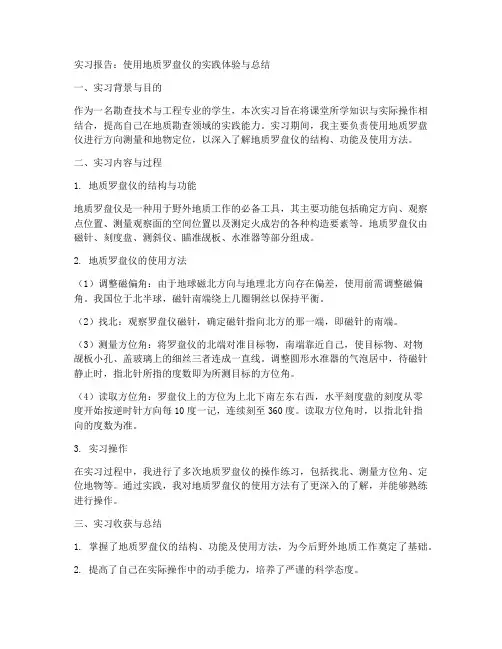

使用地质罗盘仪实习报告总结
实习报告：使用地质罗盘仪的实践体验与总结一、实习背景与目的作为一名勘查技术与工程专业的学生，本次实习旨在将课堂所学知识与实际操作相结合，提高自己在地质勘查领域的实践能力。
实习期间，我主要负责使用地质罗盘仪进行方向测量和地物定位，以深入了解地质罗盘仪的结构、功能及使用方法。
二、实习内容与过程1. 地质罗盘仪的结构与功能地质罗盘仪是一种用于野外地质工作的必备工具，其主要功能包括确定方向、观察点位置、测量观察面的空间位置以及测定火成岩的各种构造要素等。
地质罗盘仪由磁针、刻度盘、测斜仪、瞄准觇板、水准器等部分组成。
2. 地质罗盘仪的使用方法（1）调整磁偏角：由于地球磁北方向与地理北方向存在偏差，使用前需调整磁偏角。
我国位于北半球，磁针南端绕上几圈铜丝以保持平衡。
（2）找北：观察罗盘仪磁针，确定磁针指向北方的那一端，即磁针的南端。
（3）测量方位角：将罗盘仪的北端对准目标物，南端靠近自己，使目标物、对物觇板小孔、盖玻璃上的细丝三者连成一直线。
调整圆形水准器的气泡居中，待磁针静止时，指北针所指的度数即为所测目标的方位角。
（4）读取方位角：罗盘仪上的方位为上北下南左东右西，水平刻度盘的刻度从零度开始按逆时针方向每10度一记，连续刻至360度。
读取方位角时，以指北针指向的度数为准。
3. 实习操作在实习过程中，我进行了多次地质罗盘仪的操作练习，包括找北、测量方位角、定位地物等。
通过实践，我对地质罗盘仪的使用方法有了更深入的了解，并能够熟练进行操作。
三、实习收获与总结1. 掌握了地质罗盘仪的结构、功能及使用方法，为今后野外地质工作奠定了基础。
2. 提高了自己在实际操作中的动手能力，培养了严谨的科学态度。
3. 认识到了地质罗盘仪在野外地质工作中的重要性，增强了团队合作意识。
4. 发现地质罗盘仪在实际使用过程中仍存在一些不足，如受环境因素影响较大，需结合其他仪器进行校正。
总之，通过本次实习，我对地质罗盘仪的使用有了更加深入的了解，并在实际操作中取得了较好的成果。
地质罗盘的详细使用方法
地质罗盘的详细使用方法地质罗盘是一种测量方位角度的仪器，主要用于地质勘探、地质调查和地质地图测绘等工作中。
下面将详细介绍地质罗盘的使用方法。
一、地质罗盘的结构和特点地质罗盘由底座、转盘、刻度盘、罗盘盖、刻度环、可调脚架等部分组成。
其主要特点是：尺寸小巧、重量轻、可读性高、使用方便。
二、地质罗盘的使用前准备使用地质罗盘前，首先要将其调校至零度，即调整使其正确定位北方。
具体操作如下：1.在水平地面上放置地质罗盘底座，并调整脚架，确保仪器水平。
2.将罗盘盖打开，转动转盘，使罗盘盖上的指南针针尖指向大气中不受磁场干扰的北极星。
3.将刻度盘上的刻度与指南针盖上的指南针刻度尽量对齐，确保调整准确。
三、地质罗盘的使用方法1.方位角的测量方位角是指从观测点指向目标点的线段与北方的夹角。
在测量方位角时，首先要站立在观测点上，面向目标点（如山峰、河流交汇点等），然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上，并调整脚架使其保持水平。
（2）将地质罗盘的转盘转动到正对北方，即与方向盘的刻度尽量对齐。
（3）通过尺盘上的刻度盘和刻度环，测量目标点与北方之间的夹角，即为方位角。
2.斜角的测量斜角是指地表两点之间的高程差。
测量过程中，首先要站在目标点上，朝向观测点，然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上。
（2）将地质罗盘转动至观测点所在的位置，使转盘上的刻度与北方对齐。
（3）通过刻度环和刻度盘上的读数，测量目标点与观测点之间的斜角。
3.倾角的测量倾角是指地表上特定点相对于水平面的角度。
在测量倾角时，首先要站在目标点上，然后按以下操作进行：（1）将地质罗盘底座平放在水平地面上。
（2）将地质罗盘转动至观测点所在的位置，使刻度盘的朝向与目标点在地表上的指向相同。
（3）通过刻度环上的读数，测量目标点相对于水平面的倾角。
四、地质罗盘的注意事项1.在使用地质罗盘时，要远离强磁场干扰源，如高压电线、磁铁等，以确保测量的准确性。

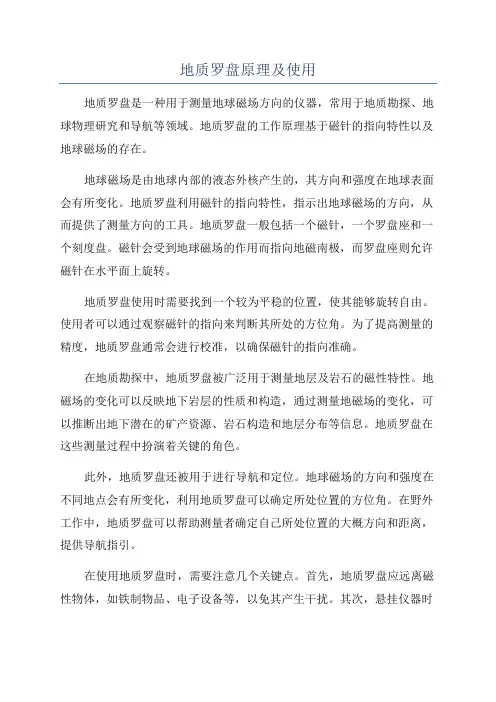

地质罗盘原理及使用
地质罗盘原理及使用地质罗盘是一种用于测量地球磁场方向的仪器，常用于地质勘探、地球物理研究和导航等领域。
地质罗盘的工作原理基于磁针的指向特性以及地球磁场的存在。
地球磁场是由地球内部的液态外核产生的，其方向和强度在地球表面会有所变化。
地质罗盘利用磁针的指向特性，指示出地球磁场的方向，从而提供了测量方向的工具。
地质罗盘一般包括一个磁针，一个罗盘座和一个刻度盘。
磁针会受到地球磁场的作用而指向地磁南极，而罗盘座则允许磁针在水平面上旋转。
地质罗盘使用时需要找到一个较为平稳的位置，使其能够旋转自由。
使用者可以通过观察磁针的指向来判断其所处的方位角。
为了提高测量的精度，地质罗盘通常会进行校准，以确保磁针的指向准确。
在地质勘探中，地质罗盘被广泛用于测量地层及岩石的磁性特性。
地磁场的变化可以反映地下岩层的性质和构造，通过测量地磁场的变化，可以推断出地下潜在的矿产资源、岩石构造和地层分布等信息。
地质罗盘在这些测量过程中扮演着关键的角色。
此外，地质罗盘还被用于进行导航和定位。
地球磁场的方向和强度在不同地点会有所变化，利用地质罗盘可以确定所处位置的方位角。
在野外工作中，地质罗盘可以帮助测量者确定自己所处位置的大概方向和距离，提供导航指引。
在使用地质罗盘时，需要注意几个关键点。
首先，地质罗盘应远离磁性物体，如铁制物品、电子设备等，以免其产生干扰。
其次，悬挂仪器时应保持水平，以确保磁针能够自由旋转。
最后，地质罗盘的读数应该经过校准，以确保测量的准确性。
总结起来，地质罗盘是一种测量地球磁场方向的仪器，常用于地质勘探和导航等领域。
它的工作原理基于磁针的指向特性和地球磁场的存在。
地质罗盘使用时需要平稳的位置、校准和避免磁性物体干扰。
通过使用地质罗盘，我们可以获取地下岩层、矿产资源和地表位置的相关信息。
地质罗盘在地质科学和定位导航中扮演着重要的角色。
谈地质罗盘的使用
谈地质罗盘的使用—提两个问题地质罗盘是地质战士的“枪”，士兵如果不会用“枪”或用不好“抢”，那就麻烦了！我在工作中发现许多年轻岩土工作者不会用"枪",甚至缺乏基本知识。
在论坛中有几个介绍地质罗盘使用的资料，看后感觉较粗浅，也缺乏基本知识的介绍，在这里我提两个关于地质罗盘使用基本知识方面的问题，看看能有多少朋友可以正确回答。
你要不要试试？1、地质罗盘为何又称“袖珍经纬仪”？2、何谓方位角，何谓方向角？后面我将介绍一些我所知道的地质罗盘的使用方法和知识。
我解释一下这两个问题，如有不当大家指正。
1、地质罗盘为何又称“袖珍经纬仪”？我们都知道，经纬仪的功能是测量水平角与垂直角，由于它带有贴有蛛丝的望远镜、通过标尺，可以测读距离。
又因为具有游标度盘，测读精度高。
而地质罗盘同样具有测量水平角与垂直角的基本功能，只是不能测量距离，又因不具有游标度盘，测读精度较低。
其用途与经纬仪基本相同，只是其精度不高，但携带与使用轻便，所以又称“袖珍经纬仪”。
不要小看地质罗盘，除了不能量测距离，它的用途与经纬仪相同，如定位测量中的前方交会、后方交会，用地质罗盘同样可以胜任。
而且在一些无法使用经纬仪的特殊环境下，如小煤窑，陡峻的山坡等，地质罗盘的优势就很明显。
在小煤窑地质测量中，还专门设计生产了一种可以悬挂的悬挂罗盘。
在地质测量中采用罗盘仪作测量工具的测量方法，又称半仪器法。
前面已经介绍地质罗盘的功能与经纬仪基本相同，但据我所知，在岩土工程中，除了量测岩层产状而外，很少有人会使用地质罗盘的其它功能，例如交会定位、坡度测量等等。
就是量测岩层产状，许多人的使用也不规范，测出的岩层产状未必正确。
有哪位朋友能告诉我岩层产状的正确判别和测量方法吗？岩层产状即岩层的空间位臵。
用走向、倾向、倾角三要素表示。
走向岩层在空间的水平延伸方向。
岩层面与水平面的交线称为走向线。
走向线与地理子午线间所夹的方位角就是走向方位角。
岩层的走向用走向方位角表示。

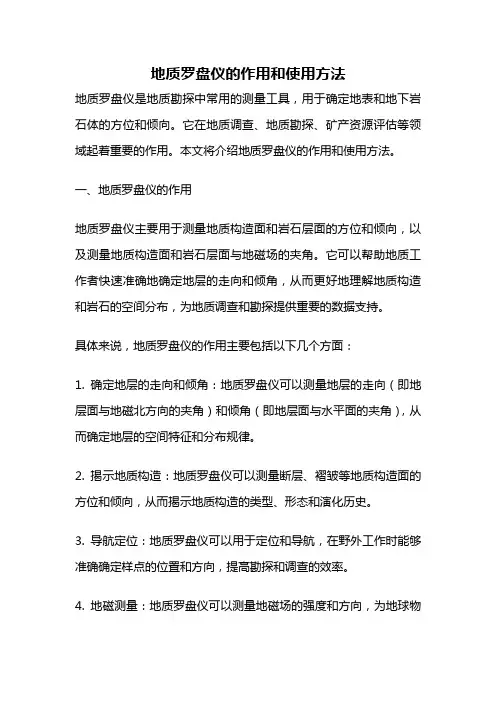

地质罗盘仪的作用和使用方法
地质罗盘仪的作用和使用方法地质罗盘仪是地质勘探中常用的测量工具，用于确定地表和地下岩石体的方位和倾向。
它在地质调查、地质勘探、矿产资源评估等领域起着重要的作用。
本文将介绍地质罗盘仪的作用和使用方法。
一、地质罗盘仪的作用地质罗盘仪主要用于测量地质构造面和岩石层面的方位和倾向，以及测量地质构造面和岩石层面与地磁场的夹角。
它可以帮助地质工作者快速准确地确定地层的走向和倾角，从而更好地理解地质构造和岩石的空间分布，为地质调查和勘探提供重要的数据支持。
具体来说，地质罗盘仪的作用主要包括以下几个方面：1. 确定地层的走向和倾角：地质罗盘仪可以测量地层的走向（即地层面与地磁北方向的夹角）和倾角（即地层面与水平面的夹角），从而确定地层的空间特征和分布规律。
2. 揭示地质构造：地质罗盘仪可以测量断层、褶皱等地质构造面的方位和倾向，从而揭示地质构造的类型、形态和演化历史。
3. 导航定位：地质罗盘仪可以用于定位和导航，在野外工作时能够准确确定样点的位置和方向，提高勘探和调查的效率。
4. 地磁测量：地质罗盘仪可以测量地磁场的强度和方向，为地球物理勘探和磁性地质研究提供数据支持。
二、地质罗盘仪的使用方法地质罗盘仪的使用方法相对简单，下面将介绍一般的使用流程：1. 校准：使用地质罗盘仪前需要进行校准，确保其指针能够准确指向地磁北方向。
校准的方法一般包括水平校准和磁北校准两个步骤。
水平校准是将地质罗盘仪放置在水平面上，调整水平气泡使其位于中央位置；磁北校准是将地质罗盘仪指针对准地磁北方向，调整磁北刻度使其与指针重合。
2. 测量方位：在需要测量的地点，将地质罗盘仪放置在水平面上，调整水平气泡使其位于中央位置。
然后，将地质罗盘仪的指针对准目标方向（例如地层面、断层面等），读取指针所指的角度。
这个角度即为目标方向与地磁北方向的夹角，也即地层面或构造面的方位角。
3. 测量倾角：在测量方位的基础上，将地质罗盘仪沿垂直于目标面的方向旋转，使其指针指向目标面。
地质罗盘如何使用
地质罗盘如何使用
1.地质罗盘是野外地质考察中传统三大件之一，运用地质罗盘测量岩层和断层的产状是地质考察的基本技能，具体体 ... 是，首先用地质罗盘测岩层的走向，测量岩层走向时，将罗盘的长边的一条棱与层面紧贴，然后缓慢转动罗盘，注意在转动过程中，罗盘紧靠层面的那条棱的任何一点都不能离开层面，使圆水准器的气泡居中，磁针停止摆动，这时读出磁针所指的读数即为岩层的走向，读磁北针或磁南针都可0以，岩层走向是朝两个方向延伸，相差度数为180度；
2.其次用地质罗盘测岩石的倾向，测倾向时，用罗盘的北端指着层面的倾斜方向，使罗盘的短边与层面贴紧，放平，并转动罗盘，转动 ... 及原则同上，北针所指的读数即为所求的倾向，倾向仅有一个指向，只能用一个数值表示，例如岩层的倾向为150度，假若在岩层上层面进行测量有困难，也可以在岩层底面上测量，仍用长测望标指向岩层倾斜方向，罗盘北端紧靠底面，读指北针即可。
地质罗盘仪使用
地质罗盘仪使用地质罗盘仪是地质勘探中的一种重要工具，用于测量地表磁场的方向和强度。
它在地质调查、矿产勘探、大地测量等领域具有广泛的应用。
本文将介绍地质罗盘仪的使用方法和注意事项。
一、地质罗盘仪的结构和特点地质罗盘仪通常由磁针、指南针座、底盘、刻度盘等组成。
它的主要特点是稳定性高、读数精确、使用方便等。
1. 指南针座：指南针座是地质罗盘仪的核心部件，通过支撑磁针，使其能够自由转动，并且保持水平。
2. 磁针：磁针是地质罗盘仪上最重要的零件，它是根据地球磁场的方向指示器。
磁针一般由磁性材料制成，并且具有良好的稳定性和磁性。
3. 底盘：底盘是地质罗盘仪的支撑部分，可以固定在地面上，以保持罗盘仪的稳定性。
底盘上通常有一些固定刻度，用以读取角度。
4. 刻度盘：刻度盘通常是固定在地质罗盘仪上的圆盘状件，上面刻有各种角度。
通过读取刻度盘上的数值，可以确定地表磁场的方向。
二、地质罗盘仪的使用方法使用地质罗盘仪前，首先要了解地球的磁场特征。
地球的磁北极和地理北极并不完全重合，因此地球上的磁北方向与地理北方向会有一定的角度差。
这个差值被称为磁偏角。
1. 校准地质罗盘仪：使用地质罗盘仪前，需要先进行校准。
将地质罗盘仪放置在水平表面上，使磁针指向罗盘的北方向。
然后转动整个地质罗盘仪，使水平指示线与刻度盘上的刻度相吻合。
这样地质罗盘仪即可校准完成。
2. 测量磁场方向：将地质罗盘仪放置在待测点上，使罗盘保持水平。
当磁针稳定后，通过指针上的刻度盘读取磁场的方向。
需要注意的是，读取时要避免头部、金属物体等对磁场的干扰。
3. 测量磁场强度：地质罗盘仪也可以用来测量磁场的强度。
在待测点上使用地质罗盘仪，可以通过读取刻度盘上的数值，大致估算磁场的强度。
当然，这个数值只是一个近似值，如果要精确测量磁场强度，需要专业的磁力计进行。
三、地质罗盘仪的注意事项在使用地质罗盘仪时，还需要注意以下几点：1. 环境干扰：地质罗盘仪对环境有一定的要求。
磁罗盘在地质勘探中的新技术突破
磁罗盘在地质勘探中的新技术突破地质勘探是研究地球演化历史和资源分布的重要手段，在矿产、能源、环境等领域具有重要的应用价值。
磁罗盘作为地质勘探的一种重要工具，通过测量地磁场的变化，能够获取地质信息，定位矿产资源和勘探油气田。
近年来，随着技术的不断进步和创新，磁罗盘在地质勘探中迎来了新的突破。
首先，磁罗盘的数据采集和处理技术得到了改进。
传统的磁罗盘需要地质工作者去实地测量，然后通过人工处理数据来获取地质信息。
这种方法存在着繁琐、耗时和受到人为因素影响等问题。
而如今，借助先进的技术手段，如地理信息系统（GIS）和全球定位系统（GPS），磁罗盘能够实现自动化、高效化的数据采集和处理，大大提高了勘探的效率和准确性。
其次，磁罗盘在勘探目标定位方面取得了突破。
传统的磁罗盘只能提供单点数据，难以准确地确定勘探目标的位置。
而如今，磁罗盘技术结合了地电法、地磁法等多种方法，能够提供多点数据，通过数值模拟和计算机辅助分析，可以更加精确定位矿产资源或油气田的位置，为后续的勘探工作提供了更好的参考。
此外，磁罗盘的应用领域也得到了扩展。
传统上，磁罗盘主要用于勘探矿产资源和油气田，但如今它的应用范围已经扩展到了环境监测、地下水资源管理等领域。
例如，在环境监测方面，磁罗盘可以通过测量地下水位的变化，为地下水资源的管理和保护提供数据支持。
这种扩展使磁罗盘的应用更加多样化，具有更广泛的社会意义。
另一方面，磁罗盘的精度和灵敏度也得到了提高。
传统的磁罗盘受到环境磁场的干扰，如电力线圈、铁塔等设施会影响磁场的测量。
然而，通过磁屏蔽技术和精密的仪器设计，现代磁罗盘能够在复杂环境下进行测量，提高了磁场测量的精确度和稳定性。
这使得地质勘探工作者能够更加准确地获取地质信息，为判断地质构造提供更可靠的数据。
总之，磁罗盘作为地质勘探的重要工具，在新的技术突破的推动下，不断提升了自身的数据采集和处理能力，改善了勘探目标定位的准确性，扩展了应用领域，提高了测量的精度和灵敏度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地质罗盘在隧道工程地质工作中的使用方法
地质罗盘是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的产状(如岩
层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
具体应用到隧道工程地质工作中，首先是通过测定相关结构面的产状，得出掌子面围岩的基本构造条件、判定围岩自稳能力、辅助实现围岩分级，其次可以根据结构面与隧道走向的产状组合关系，实现前方围岩的短期地质预报，还可以在地面地质调查时根据测出的不良岩层露头的空间要素，判断其在隧道掘进过程可能遭遇的位置（长期地质预报）。
因此，学习使用地质罗盘，是实践隧道工程地质工作的基础。
图 1 常用地质罗盘正面构造图
一、地质罗盘的结构：
地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆
式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成，如图1所示。
（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两
端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：
从零度开始按逆时针方向每10度一记，连续刻至360度，o 度和
180 度分别为N和S，90度和270 度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
（三）竖直刻度盘----专用来读倾角和坡角读数，以E或W 位置为0 度，以S或N为90度，每隔10度标记相应数字。
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，
通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法
在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，
地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边
称西偏。
东偏为(+)西偏为(-)。
地球上各地的磁偏角都按期计算，公布以备查用。
若某点的磁
偏角已知，则一测线的磁方位角A磁和正北方位角A的关系为A
等于A磁加减磁偏角。
应用这一原理可进行磁偏角的校正，校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏角东偏则向右，西偏则向左)，使水平刻度盘上方的磁偏角矫正铜针指向与磁偏角相应的读数。
例如兰州的磁偏角为偏西1°，则调整水平
刻度盘至其359°对准铜针，经校正后测量时的读数就为真方位角。
（二）目的物方位的测量
是测定目的物与测者间的相对位置关系，也就是测定目的物的方位角(方位角是指从子午线顺时针方向到该测线的夹角)。
测量时放松制动螺丝，使对物觇板指向测物，即使罗盘北端对着目的物，南端靠着自己，进行瞄准，使目的物，对物觇板小孔，盖玻璃上的细丝，对目觇板小孔等连在一直线上，同时使底盘水准器水泡居中，待磁针静止时指北针所指度数即为所测目的物之方位
角。
(若指针一时静止不了，可读磁针摆动时最小度数的二分之一处，测量其它要素读数时亦同样)。
若用测量的对物觇板对着测者(此时罗盘南端对着目的物)进行瞄准时，指北针读数表示测者位于测物的什么方向，此时指南针所示
读数才是目的物位于测者什么方向，与前者比较这是因为两次用罗
盘瞄准测物时罗盘之南、北两端正好颠倒，故影响测物与测者的相
对位置。
为了避免时而读指北针，时而读指南针，产生混淆，放应以对物觇
板指着所求方向恒读指北针，此时所得读数即所求测物之方位角。
（三）结构面产状要素的测量
岩层的层面、岩体的节理面、断层的错动面，是隧道施工过程
中常遇到的结构面，它们对围岩的稳定性，以及对前方地质条件影
响很大，或者说是关键要素，实际工程中地质罗盘的应用，也基本
是对相应结构面空间位置的测定工作。
结构面的空间位置也即产状，包括三个要素，分别是结构面的
走向、倾向和倾角。
1. 结构面走向的测定
走向是结构面与水平面交线的方向，表明其水平方向的延伸发
展方向。
测量时将罗盘长边与出露较好的结构面或借助人工辅助面紧贴，如图2，如然后转动罗盘，使圆形水准气泡居中，读出指针所指刻度即为结构面走向。
因为走向是代表一条直线的方向，它可以两边延伸，指南针或指北针所读数正是该直线之两端延伸方向，如NE30度与SW210 度均可代表该结构面走向。
图 2 结构面（层面）产状三要素测量方法
2.结构面倾向的测定
图 3 竖直节理面倾向测量
结构面倾向——是指结构面向下最大倾斜方向线在水平面上的投影，恒与走向垂直。
测量时，将罗盘北端或接物觇板指向倾斜方向，罗盘南端紧靠着结构面并转动罗盘，使水准气泡居中，如图3，读指北针所指刻度即为结构面的倾向。
假若结构面朝下，测量有因难，也可以仍用对物觇板指向结构面倾斜方向，罗盘北端紧靠底面，读指北针即可，假若测量底面时
读指北针受障碍时，则用罗盘南端紧靠岩层底面，读指南针亦可。
3．结构面倾角的测定
结构面倾角是面与假想水平面间的最大夹角，即真倾角，它是
沿着岩层的真倾斜方向测量得到的，沿其它方向所测得的倾角是视倾角，如图4。
视倾角恒小于真倾角，也就是说结构面面上的真倾
斜线与水平面的夹角为真倾角，视倾斜线与水平面之夹角为视倾角。
野外分辨真倾斜方向甚为重要，它恒与走向垂直，此外可用小石于
使之在结构面面上滚动或滴水使之在面上流动，此滚动或流动之方 向即为结构面真倾斜方向。
图 4 真倾角与视倾角的关系
测量时将罗盘直立，并以长边靠着结构面的真倾斜线，沿着结
构面左右移动罗盘，并用中指搬动罗盘底部之活动扳手，使测斜水
准器水泡居中，读出悬锥中尖所指最大读数，即为结构面的倾角 （真倾角）。
（三）产状的记录方式
产状的记录方式通常采用下面的方式：
如测量出某一结构面走向为 310 ，倾向为 220 ，倾角 35 ，则 记录为 NW310 ／SW ∠35 ，或 310 ／SW ∠35 ，或 220 ∠35 ，根 据不同的记录要求来定。
三、注意事项
（一） 测量结构面产状时需要在结构面露头测量，比如测层面 产状时，不能在转石(滚石)上测量，因此要区分露头和滚石。
区别 露头和滚石，主要是多观察和追索并要善于判断。
（二） 如果结构面凹凸不平，尤其是隧道掌子面出露的结构面 0 0 0 0 0 0 0 0 0
往往不是良好完整的，这时可把记录本平放在结构面上创造人工辅助面，以便进行测量。
（三）普通常用地质罗盘仪都是不防水的，因此在地下水发育的结构面进行测量时，需要注意防水工作，以免影响正常使用。
