I16工字钢悬挑卸料平台方案计算书
型钢悬挑卸料平台施工方案(含计算书、图)
型钢悬挑卸料平台施工方案
一、设计原则
为确保型钢悬挑卸料平台的安全性和稳定性，设计方案应符合以下原则： - 结
构稳固：确保型钢悬挑平台能够稳定承载工作条件下的货物和设备重量。
- 安全可靠：设计考虑到悬挑平台的生产条件和操作环境，保证施工和使用过程中的安全。
- 结构合理：保证设计与实际施工情况相适应，优化平台结构，减少材料浪费。
二、设计方案概述
1. 平台结构设计
•平台主体采用高强度型钢材料制作，结构结合梁柱等构件，确保整体承载能力。
•平台应按照现场实际情况设计悬挑长度、宽度和高度，最大程度满足货物卸载需求。
2. 施工流程
•确定平台施工位置，进行场地勘察和平面布局设计。
•进行基础混凝土浇筑、立柱架构、梁安装等工序。
•完成平台整体结构搭建并进行验收，确保符合设计要求。
3. 安全防护措施
•设计平台围护栏杆、防滑处理及紧急停机装置，提高平台使用安全性。
•配备防坠落设施、安全带等辅助装置，确保工人安全施工。
三、计算书
1. 承载力计算
•根据平台设计荷载和使用要求，计算平台梁、柱等结构构件的承载能力，确保安全使用。
2. 结构稳定性评估
•通过结构稳定性评估计算，并考虑平台震动、荷载变化等情况，评估平台整体稳定性。
四、示意图
[示意图链接]（示意图地址）
五、结尾
通过采用上述设计方案并施工过程严格遵守设计要求，可确保型钢悬挑卸料平台的安全稳定运行，提高工作效率，降低风险。
悬挑卸料平台计算书详解
悬挑卸料平台计算书详解悬挑卸料平台计算书依据规范:《建筑施⼯扣件式钢管脚⼿架安全技术规范》JGJ130-2011《建筑施⼯模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝⼟结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施⼯安全检查标准》JGJ59-2011《建筑施⼯⽊脚⼿架安全技术规范》JGJ 164-2008计算参数:悬挂式卸料平台的计算参照连续梁的计算进⾏。
由于卸料平台的悬挑长度和所受荷载都很⼤，因此必须严格地进⾏设计和验算。
平台⽔平钢梁的悬挑长度 2.50m，插⼊结构锚固长度0.10m，悬挑⽔平钢梁间距(平台宽度)3.00m。
⽔平钢梁插⼊结构端点部分按照铰接点计算。
次梁采⽤[10号槽钢U⼝⽔平，主梁采⽤[12.6号槽钢U⼝⽔平。
次梁间距1.00m，外伸悬臂长度0.00m。
容许承载⼒均布荷载2.00kN/m2，最⼤堆放材料荷载2.00kN。
脚⼿板采⽤⽵笆⽚，脚⼿板⾃重荷载取0.06kN/m2。
栏杆采⽤⽵笆⽚，栏杆⾃重荷载取0.15kN/m。
选择6×37+1钢丝绳，钢丝绳公称抗拉强度1400MPa，外侧钢丝绳距离主体结构1.50m，两道钢丝绳距离0.50m，外侧钢丝绳吊点距离平台5.00m。
⼀、次梁的计算次梁选择[10号槽钢U⼝⽔平，间距1.00m，其截⾯特性为⾯积A=12.74cm2,惯性距Ix=198.30cm4,转动惯量Wx=39.70cm3,回转半径ix=3.95cm截⾯尺⼨ b=48.0mm,h=100.0mm,t=8.5mm1.荷载计算(1)⾯板⾃重标准值：标准值为0.06kN/m2；Q1= 0.06×1.00=0.06kN/m(2)最⼤容许均布荷载为2.00kN/m2；Q2= 2.00×1.00=2.00kN/m(3)型钢⾃重荷载 Q3=0.10kN/m经计算得到:q = 1.2×(Q1+Q3)+1.4×Q2= 1.2×(0.06+0.10)+1.4×2.00 = 2.99kN/m经计算得到，集中荷载计算值P = 1.4×2.00=2.80kN2.内⼒计算内⼒按照集中荷载P与均布荷载q作⽤下的简⽀梁计算，内侧钢丝绳不计算，计算简图如下最⼤弯矩M的计算公式为经计算得到，最⼤弯矩计算值M = 2.99×3.002/8+2.80×3.00/4=5.46kN.m3.抗弯强度计算其中γx——截⾯塑性发展系数，取1.05；[f] ——钢材抗压强度设计值，[f] = 205.00N/mm2；经过计算得到强度σ=5.46×106/(1.05×39700.00)=131.06N/mm2；次梁的抗弯强度计算σ < [f],满⾜要求!4.整体稳定性计算[主次梁焊接成整体时此部分可以不计算]其中φb——均匀弯曲的受弯构件整体稳定系数，按照下式计算：经过计算得到φb=570×8.5×48.0×235/(3000.0×100.0×235.0)=0.78由于φb⼤于0.6，按照《钢结构设计规范》(GB50017-2011)附录其值⽤φb'查表得到其值为0.699经过计算得到强度σ=5.46×106/(0.699×39700.00)=196.73N/mm2；次梁的稳定性计算σ< [f],满⾜要求!⼆、主梁的计算卸料平台的内钢绳按照《建筑施⼯安全检查标准》作为安全储备不参与内⼒的计算。

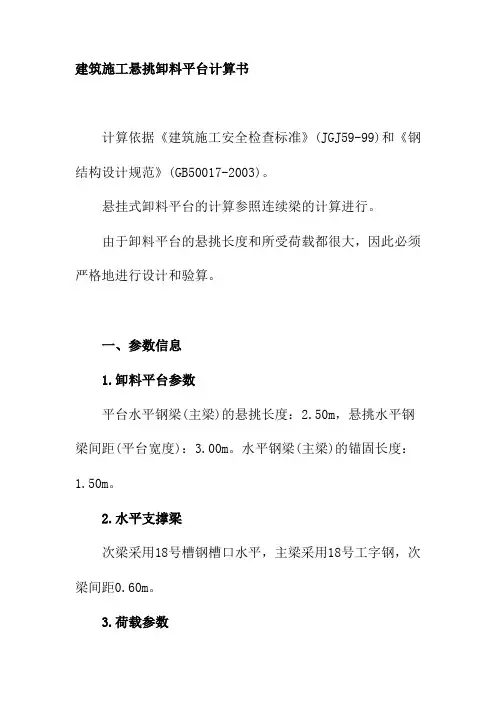

建筑施工悬挑卸料平台计算书
建筑施工悬挑卸料平台计算书计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。
悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
一、参数信息1.卸料平台参数平台水平钢梁(主梁)的悬挑长度：2.50m，悬挑水平钢梁间距(平台宽度)：3.00m。
水平钢梁(主梁)的锚固长度：1.50m。
2.水平支撑梁次梁采用18号槽钢槽口水平，主梁采用18号工字钢，次梁间距0.60m。
3.荷载参数面板材料类别：竹串片脚手板，脚手板自重：0.35kN/m2；栏杆、挡板类别：五层胶合板，，栏杆、挡板脚手板自重：0.30kN/m；容许承载力均布荷载2.00kN/m2，最大堆放材料荷载10.00kN；4.悬挑参数内侧钢绳与墙的距离：5.00m，外侧钢绳与内侧钢绳之间的距离：0.50m；上部拉绳点与悬挑梁墙支点的距离：5.00m；钢丝绳安全系数K：8.00，悬挑梁与墙的接点按铰支计算；只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。
二、次梁的计算次梁选择18号槽钢槽口水平，间距0.60m，其截面特性为面积A=29.29cm2,惯性距Ix=1369.90cm4,转动惯量Wx=152.20cm3,回转半径ix=6.84cm截面尺寸 b=70.0mm,h=180.0mm,t=10.5mm1.荷载计算(1)面板自重标准值：标准值为0.35kN/m2；Q1 = 0.35×0.60=0.21kN/m(2)最大容许均布荷载为1.20kN/m2；Q2 = 2.00×0.60=1.20kN/m(3)槽钢自重荷载 Q3=0.23kN/m经计算得到，静荷载计算值 q = 1.2×(Q1+Q2+Q3) = 1.2×(0.21+1.20+0.23) = 1.96kN/m经计算得到，活荷载计算值 P = 1.4×10.00=14.00kN 2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下最大弯矩M的计算公式为经计算得到，最大弯矩计算值 M = 1.96×3.002/8+14.00×3.00/4=12.71kN.m3.抗弯强度计算其中x ——截面塑性发展系数，取1.05；[f] ——钢材抗压强度设计值，[f] =205.00N/mm2；经过计算得到强度=12.71×106/(1.05×152200.00)=79.52N/mm2；次梁槽钢的抗弯强度计算 < [f],满足要求!4.整体稳定性计算其中 b ——均匀弯曲的受弯构件整体稳定系数，按照下式计算：经过计算得到b=570×10.5×70.0×235/(3000.0×180.0×235.0)=0.78由于b大于0.6，按照《钢结构设计规范》(GB50017-2003)附录B其值用b查表得到其值为0.707经过计算得到强度=12.71×106/(0.707×152200.00)=118.18N/mm2；次梁槽钢的稳定性计算 < [f],满足要求!三、主梁的计算卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。
悬挑式钢平台计算书
悬挑式卸料钢平台计算书江苏省建工集团有限公司汇贤里片住宅项目部2006年7月28日方案审批表审批部门审批意见审批人项目经理审批公司技质部审批公司安技部审批公司总工审批项目总监审批编制人工程概况：1、建筑概况：本工程为天津红鼎房地产开发有限公司汇贤里居住区，建于天津市河东区，基地西北两层临城市道路，东北为广瑞西路西北为旺达道。
9、10号楼结构类型为短肢剪力墙结构。
地下一层，地上18层，其中地下为自行车车库，地上为住宅。
高度为58.4m。
合理使用年限为50年，抗震设防烈度为7度。
本工程设计标高±0.000相当于大沽标高3.4m。
工程采用预制预应力高强砼管桩PHC A 500 。
以10号楼为例。
工程显矩形，长边为39.8m。
短边为：15m。
为了提高工作效率，方便运输，本项目部经研究决定选用悬挑卸料钢平台作为周转施工材料的工具。
一、荷载计算1、施工恒荷载（自重）：（1）平台钢板：钢板采用4mm厚扁豆形花纹钢板，理论重量为32.4kg/m2；4.5×2＋(4.5×2＋2) ×0.25＝11.75 m211.75×32.4＝380.7kg（2）钢管立柱与横杆：钢管立柱采用Φ48×3.5mm钢管，理论重量为3.84 kg/m2；1.2×5×2＋1.2＋4.5×2×2＋2×2＝35.2m35.2×3.84＝135.17kg（3）加强钢板：理论重量为92.4 kg/m2；0.6 m2×94.2＝56.52kg（4）吊环用圆钢（直径为25mm）：理论重量为3.85 kg/m2；4m×3.85＝15.4kg（5）[10槽钢，理论重量为10.007kg/m；4×4.5＋2×2＋1.4×2＝24.8m24.8×10.007＝248.17kg（6）[16槽钢，理论重量为19.752kg/m；2×2＝4m4×19.752＝79.01kg（7）恒荷载标准值合计：G k＝914.98×9.8＝8966.804 N恒荷载设计值：G k×γk＝8966.804×1.2＝10760N≈10800N 2、施工活荷载标准值：Q k ＝1500N/m2施工活荷载设计值：Q k×γq＝1500×1.4＝2100 N/m2二、杆件计算：1、次梁计算：次梁采用[10槽钢。
悬挑式卸料平台方案(带计算书)资料
月亮湾滨海旅游度假区一期悬挑式钢平台方案编制人：审核人：审批人：国基建设集团有限公司月亮湾项目部目录一、工程概况 (2)二、悬挑式钢平台 (2)三、基本要求、概念 (4)四、材料选用 (4)五、架设与拆除 (5)六、计算书 (6)一、工程概况工程名称为月亮湾滨海旅游度假区一期5#~8#楼工程，位于沙扒镇月亮湾。
建筑面积60000m2，5~7#楼地上25层，8#楼地上18层（均为剪力墙结构）管桩承台基础。
本工程相对标高±0.000相当于黄海水平标高12.25m，地基场地类别3类，建筑安全等级2级，抗震设防类别为丙类，抗震设防烈度为7度，抗震等级三级，防水等级为二级，合理使用年限50年。
建设单位：广东东方月亮湾有限公司监理单位：广东正茂工程管理有限公司勘察单位：广东省地质建设工程勘察院设计单位：中国华西工程设计建设有限公司施工单位：国基建设集团有限公司二、悬挑式钢平台悬挑式钢平台是指可以吊运和搁置于楼层边的用于接送物料和转运模板等的悬挑式操作平台，通常采用钢构件制作，如图所示。
悬挑式钢平台，必须符合下列规定：1, 悬挑式钢平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动，计算书及图纸应编入施工组织设计。
2, 悬挑式钢平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。
3, 斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的第一道均应作单道受力计算。
4, 应设置4个经过验算的吊环。
吊运平台时应使用卡环，不得使吊钩直接钩挂吊环。
吊环应用一级光圆钢筋制作。
5, 钢平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于3个。
建筑锐角利口围系钢丝绳处应加衬软垫物，钢平台外口应略高于内口。
6, 钢平台左右两侧必须装置固定的防护栏杆。
7, 钢平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。
8, 钢平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。
悬挑式卸料平台计算1

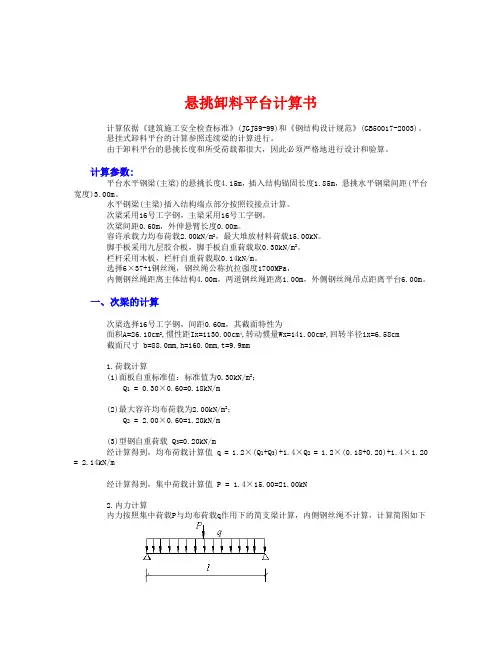

悬挑卸料平台计算书计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。
悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
计算参数:平台水平钢梁(主梁)的悬挑长度4.15m，插入结构锚固长度1.85m，悬挑水平钢梁间距(平台宽度)3.00m。
水平钢梁(主梁)插入结构端点部分按照铰接点计算。
次梁采用16号工字钢，主梁采用16号工字钢。
次梁间距0.60m，外伸悬臂长度0.00m。
容许承载力均布荷载2.00kN/m2，最大堆放材料荷载15.00kN。
脚手板采用九层胶合板，脚手板自重荷载取0.30kN/m2。
栏杆采用木板，栏杆自重荷载取0.14kN/m。
选择6×37+1钢丝绳，钢丝绳公称抗拉强度1700MPa，内侧钢丝绳距离主体结构4.00m，两道钢丝绳距离1.00m，外侧钢丝绳吊点距离平台6.00m。
一、次梁的计算次梁选择16号工字钢，间距0.60m，其截面特性为面积A=26.10cm2,惯性距Ix=1130.00cm4,转动惯量Wx=141.00cm3,回转半径ix=6.58cm截面尺寸 b=88.0mm,h=160.0mm,t=9.9mm1.荷载计算(1)面板自重标准值：标准值为0.30kN/m2；Q1 = 0.30×0.60=0.18kN/m(2)最大容许均布荷载为2.00kN/m2；Q2 = 2.00×0.60=1.20kN/m(3)型钢自重荷载 Q3=0.20kN/m经计算得到，均布荷载计算值 q = 1.2×(Q1+Q3)+1.4×Q2 = 1.2×(0.18+0.20)+1.4×1.20 = 2.14kN/m经计算得到，集中荷载计算值 P = 1.4×15.00=21.00kN2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下最大弯矩M的计算公式为经计算得到，最大弯矩计算值 M = 2.14×3.002/8+21.00×3.00/4=18.15kN.m3.抗弯强度计算其中x——截面塑性发展系数，取1.05；[f] ——钢材抗压强度设计值，[f] = 205.00N/mm2；经过计算得到强度=18.15×106/(1.05×141000.00)=122.62N/mm2；次梁的抗弯强度计算 < [f],满足要求!4.整体稳定性计算[主次梁焊接成整体此部分可以不计算]其中b——均匀弯曲的受弯构件整体稳定系数，查表《钢结构设计规范》(GB50017-2003)附录B得到：b=1.30由于b大于0.6，按照《钢结构设计规范》(GB50017-2003)附录B其值用b'查表得到其值为0.836经过计算得到强度=18.15×106/(0.836×141000.00)=154.03N/mm2；次梁的稳定性计算 < [f],满足要求!二、主梁的计算卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。
悬挑卸料平台施工方案和计算书
悬挑卸料平台施工方案和计算书一、工程概况：拟建-11地块）工程位于边。
设计结构类型：框架结构；工程计划工期：280日历天；总建筑面积：39608m2;设计建筑总高度：39m设计层数：7层；标准层高：5m本工程拟建建筑物分为1#、2#二个建筑进行施工，该二个建筑其分布1#建筑为“ L”形、2#建筑为“圆弧加一字形”组合。
主体结构施工主要用材为多层板、①48X 3钢管、扣件、50X 100的长木方等，该材料待主体结构符合拆模条件后的上传下卸等过程全部经过卸料平台传递。
根据设计图纸所示尺寸，拟建工程1#楼东西向为139.70m,南北向为84.80m，该建筑高度为39.00m；2#楼东西向为66.60m,圆弧部位长为85.00m，该建筑高度为30.50m。
工程设计室内标高土0.000相当于黄海高程+ 3.600m，本工程主要结构设计层高为5.000m。
考虑施工合理安排因素，因此拟安排二层以上每层设置悬挂式卸料平台七个，以满足工程施工要求。
计算依据《建筑施工安全检查标准》（JGJ59-99）和《钢结构设计规范》（GB5001 —2003）。
悬挂式卸料平台的计算参照连续梁的计算进行。
二、悬挂式卸料平台的设计：由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格的进行设计和验算，其计算参照连续梁的计算方式进行。
（一）、主要参数平台水平钢梁（主梁）的悬挑长度为 3.50m，悬挑水平钢梁间距（即平台宽度） 2.50m,次梁采用［14a 号槽钢U 口水平，主梁采用［16b号槽钢U 口水平，次梁间距1.00m，平台钢楞上铺3厚钢板，纵向中间两道L5X 50角钢格栅（如图一），栏杆采用①48钢管栏杆围护，斜拉钢丝绳采用①19.5、6X 37钢绳，花篮螺丝采用“ 00”型4.5#，施工人员等活荷载3.00KN/ m2，最大堆放材料荷载10.0KN。
（二）、结构形式11次梁选择［14a 号槽钢U 口水平槽钢，间距1.00m ，其截面特性为：面积A=18.51cm 2,惯性 lx=563.70cm 4,转动惯量 Wx=80.50crr?,回转 半径 ix=5.52cm截面尺寸 b=58.0mm,h=140.0mm,t=9.5mm图三 说明: g itf 限位处加强铁板 1、材料：钢材 Q235b 焊条 、外框角部对角满焊，次梁 上下翼缘与外框主梁满焊，焊 缝高6门。
卸料平台计算
悬挑卸料平台设计计算1.计算参数设定(1).基本参数卸料平台宽度4.00m，长度3.00m，楼层高度3.15m；悬挑主梁采用2根I16工字钢，次梁采用I14工字钢，间距500mm；施工堆载、活荷载3.00kN/m2；平台上满铺0.30，采用钢丝绳卸荷。
钢材抗拉和抗弯强度设计值f =205.00N/mm2，抗剪设计强度f v=120.00N/mm2，钢材屈服点f y=235N/mm2，弹性模量E=206000N/mm2。
(2).荷载标准值1)永久荷载标准值脚手板采用0.30面铺木板，自重标准值:0.30kN/m22)施工均布活荷载标准值施工堆载、活荷载3.00kN/m22.次梁验算次梁采用I14工字钢；H=140 mm，b=80mm，t=9.1mm，t w=5.5mm,W x=101700mm3，I x=7120000mm4，S=58400mm3次梁按单跨简支梁计算，跨度L=3.00m(1)荷载计算次梁自重G K1=0.17kN/m；脚手板自重G K2=0.30×0.50=0.15kN/m；施工活荷载Q K=施工堆载、活荷载×次梁间距=3.00×0.50=1.50kN/m；作用于次梁上的线荷载标准值永久荷载q1=1.2G K=1.2×(0.17+0.15)=0.38kN/m施工活荷载q2=1.4Q K=1.4×1.50=2.10kN/mQ=q1+q2=0.38+2.10=2.48kN/m, 集中荷载P=2.50×1.4=3.50kN(2)抗弯强度验算γx=1.05；M max=qL2/8+PL/4=2.48×3.002/8+3.50×3.00/4=5.42kN·m=5420000N·mmσ=M max/γx W=5420000/(1.05×101700)=50.71N/mm2；次梁抗弯强度σ=50.71N/mm2＜[f]=205.00N/mm2，满足要求。
